BEDIENUNGSANLEITUNG GF500mmF5.6 R LM OIS WR FUJIFILM

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren FUJIFILM-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

WARNUNG

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT

Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).

Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).

Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

WARNUNG

Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

Nicht auseinandernehmen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.

	(HWTW)	WARNUNG
Berühren Sie keineinternen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderenUnfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
	Nicht auf instabilen Flächen ablegen. Das Produkt könnteherunterfallen und dabei Verletzungen verursachen.
	Sehen Sie beim Blick durch das Objektiv oder die Sucher derKamera nicht direkt in die Sonne. Bei Nichtbeachtung dieserVorsichtsmaßnahme besteht die Gefahr einer dauerhaftenSchädigung des Sehvermögens.
	(HDW)
	Nicht an Orten verwenden oder aufbewahren, die Dampf oder
	Rauch ausgstaubigen Onahme kan	[474W] icht an sehr feuchten oder tung dieser Vorsichtsmaßler Stromschlag führen.

VORSICHT
	Drehen Sie die Kamera nicht schnell, während Sie sie am Griff festhalten. Ihre Hand könnte gegen das Stativ oder den Stativmanschettenfuß schlagen, was Verletzungen verursacht.
	Bevor Sie die Kamera benutzen, ziehen Sie den Stativmanschetten-Ringverschluss vollständig fest oder lockern Sie ihn, je nachdem, ob die Kamera in einer festen Ausrichtung verwendet wird. Ist der Verschluss nur teilweise festgezogen, kann sich die Kamera unerwartet bewegen und Verletzungen verursachen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins:

Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

Vor dem Gebrauch dieses Produkts

Das Objektiv funktioniert mit veralteten Versionen der Objektiv- oder Kamerafi rmware u. U. nicht wie erwartet und einige Funktionen sind möglicherweise nicht verfügbar. Achten Sie darauf, die Firmware des Objektivs und der Kamera auf die neuesten Versionen zu aktualisieren. Die Anweisungen zur Einsicht der Versionsinformationen der Firmware und zur Aktualisierung der Firmware finden Sie auf der folgenden Webseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl äche des Objektivs oder Filters. Geben Sie zum Entfernen von Schmutzfl ecken und Fingerabdrücken eine kleine Menge Objektivreiniger auf

ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.
• Beachten Sie, dass je nach den Positionen der Kamera und des Stativs die Hand, die den Kameragriff hält, das Stativ oder den Stativmanschettenfuß berühren kann, wenn die Kamera gedreht wird.

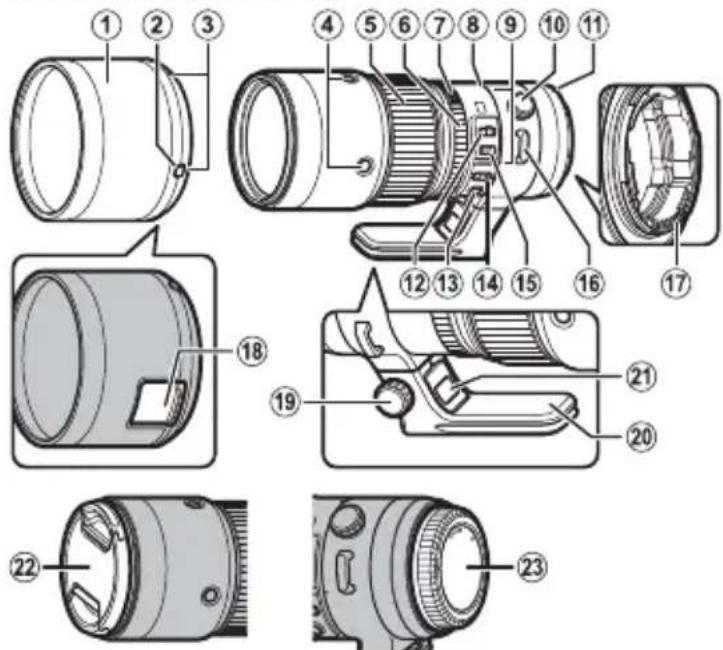

Teile des Objektivs

GF500mmF5.6 R LM OIS WR

① Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem Fujifi lm-Servicecenter ausgetauscht werden.

① Sonnenblende
② Haubenverriegelungsfreigabe
③ Markierungen für die Befestigung
④ Fokus-Steuerungstaste (×4)
⑤ Fokusring
⑥ Blendenring
⑦ Blendenringentriegelung
⑧ Ausrichtungsmarkierung (am Objektiv)
⑨ Stativmanschetten-Referenzmarkierung (an Manschette)
⑩ Stativmanschetten-Ringverschluss
⑪ Markierungen für die Befestigung (Brennweite)
⑫ Fokusbereich-Auswahltaste
⑬ Fokus-Voreinstellungstaste
⑭ Fokusauswähler
⑮ Schalter für Bildstabilisierung (OIS)
⑯ Trageriemen-Öse
⑰ Signalkontakte des Objektivs
⑱ Öffnung für Filterzugang
⑲ Stativmanschetten-Verschluss
⑳ Stativmanschettenfuß
②1 Stativmanschetten-Entriegelungshebel
⑳ Vorderer Objektivdeckel
②3 Hinterer Objektivdeckel

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel • Gegenlichtblende
- Hinterer Objektivdeckel • Objektivtasche
- Schulterriemen - Stativmanschettenfuß

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven finden Sie in der Bedienungsanleitung der Kamera.

① Dieses Objektiv ist ausschließlich für die Verwendung mit FUJI-G-Halterungen und kann nicht mit X-Halterungen verwendet werden.

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

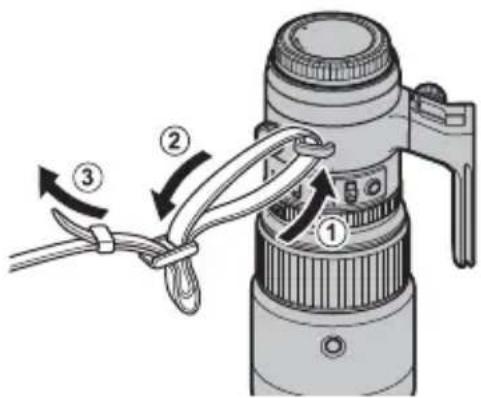

Anbringen des Schulter-Trageriemens

Befestigen Sie den Trageriemen wie dargestellt an den zwei Trageriemen-Ösen.

① Um ein Herunterfallen des Objektivs zu vermeiden, stellen Sie sicher, dass der Riemen sicher befestigt wurde.
① Verwenden Sie den Objektivriemen, nicht den Kamerariemen, wenn Sie die Kamera mit aufgesetztem Objektiv tragen.

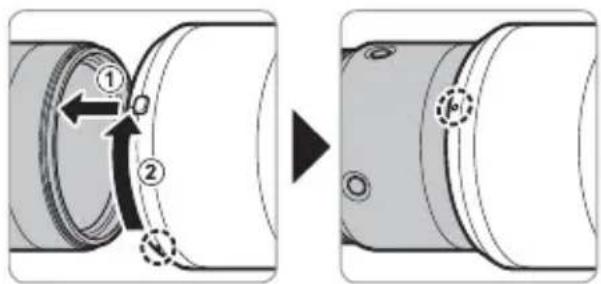

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

Um die Haube zu entfernen, drücken und halten Sie die Haubenverriegelungsfreigabe während die Haube gegen den Uhrzeigersinn gedreht wird.

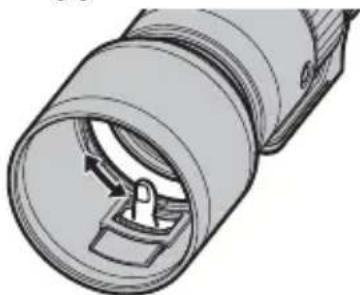

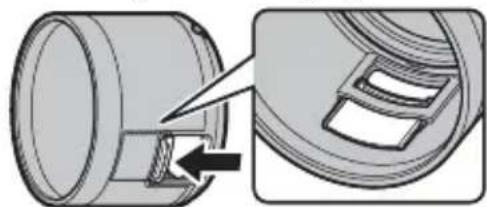

Um auf die Polarisierungsfi Iter zu zu greifen, öff nen Sie die Abdeckung des Filterzugangs.

Der Filter kann gedreht werden, indem ein Finger durch die Öff nung gesteckt wird.

① Beachten Sie, dass sich die Anschlussabdeckung bewegen und Ihren Finger einklemmen kann.

DE-7 DEUTSCH

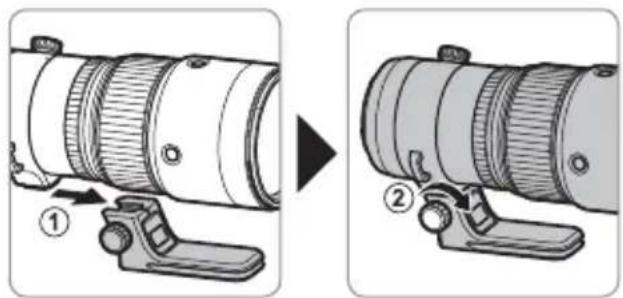

Anbringen des Stativmanschettenfußes

Schieben Sie den Objektiv-Stativmanschettenring vollständig in den Stativmanschettenfuß (①) ein. Ziehen Sie den Stativmanschetten-Verschluss (②) fest, um das Teil sicher zu befestigen.

① Der Fuß kann nicht sicher befestigt werden, wenn er falsch ausgerichtet ist. Richten Sie den Fuß wie in der Abbildung gezeigt aus.

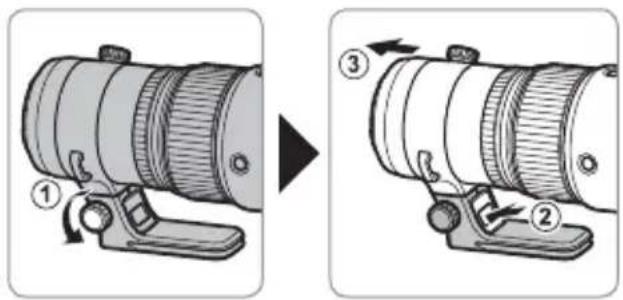

Abnehmen des Stativmanschettenfußes

Lösen Sie den Stativmanschetten-Verschluss ( ①) und halten Sie den Stativmanschetten-Entriegelungshebel gedrückt ( ②), während Sie den Stativmanschettenfuß vom Objektiv schieben ( ③).

Die Stativmanschette

Um die Kamera zu drehen und Bilder im Hochformat oder im Querformat aufzunehmen, lösen Sie den Stativmanschetten-Ringverschluss.

① Ziehen Sie den Stativmanschetten-Ringverschluss fest, damit sich die Kamera nicht unerwartet drehen kann.

Die Fokusbereich-Auswahltaste

Wählen Sie den Fokusbereich für den Autofokus.

• FULL: Stellen Sie auf Motive in beliebiger Entfernung scharf.
• 5m–∞: Stellen Sie auf Motive in Entfernungen von 5 m oder mehr scharf. Es wird schneller scharf gestellt, als wenn FULL ausgewählt ist.

Optische Bildstabilisierung (OIS)

Zum Einschalten der optischen Bildstabilisierung den OIS-Schalter auf ON schieben.

Da die Bildstabilisierung auch dazu beiträgt, die Unschärfe zu verringern, die durch die Bewegung des mechanischen Verschlusses verursacht wird, empfehlen wir Ihnen, die optische Bildstabilisierung auch bei Verwendung eines Stativs einzuschalten.

DE-9 DEUTSCH

Die Fokus-Steuerungstasten, der Fokusauswähler und die Fokus-Voreinstellungstaste

AF-LOCK (Schärfespeicher)

1 Schieben Sie den Fokusauswähler (b) auf AF-L.
2 Drücken Sie eine der Fokus-Steuerungstasten (a), um die Schärfe an der aktuellen Position zu speichern.
Die Schärfe kann auch mit den Kamerasteuerungen gespeichert werden.

Autofokus (AF-ON)

1 Schieben Sie den Fokusauswähler (b) auf AF.
2 Die Fokus-Steuerungstasten (a) führen nun die gleiche Funktion wie die AF-ON-Taste der Kamera durch.

PRESET (Fokusvoreinstellung)

① Erstellen einer Fokusvoreinstellung

Um die aktuelle Fokusposition im Objektiv als Fokusvoreinstellung zu speichern, drücken Sie die Fokus-Voreinstellungstaste (c).

Der Fokusabstand kann mit dem Fokusauswähler (b) in jeder Position gespeichert werden.

② Aufrufen der Fokus-Voreinstellung

1 Schieben Sie den Fokusauswähler (b) auf PRESET.

2 Drücken Sie eine beliebige Fokus-Steuerungstaste (a), um die voreingestellte Fokusposition wiederherzustellen.

Der Status wird im Kamera-LCD-Monitor angezeigt.

• Voreinstellung gespeichert (grün)

• Voreinstellung aufgerufen (grün)

- Fehler Voreinstellung speichern/laden (blinkt rot)

Das Objektiv speichert den voreingestellten Fokusabstand, selbst wenn die Kamera ausgeschaltet ist oder das Objektiv von der Kamera abgenommen wird.

Wenn AN für AF+MF ausgewählt ist, kehrt das Objektiv durch Drücken einer Fokus-Steuerungstaste auf die voreingestellte Fokusposition zurück, selbst während der Auslöser bis zum ersten Druckpunkt gedrückt wird.

Technische Daten

Typ	GF500mmF5.6 R LM OIS WR
Objektivkonstruktion	21 Elemente in 14 Gruppen (5 ED-Elemente, 2 Super-ED-Elemente)
Brennweite (dem 35-mm-Format entsprechend)	f=500 mm (396 mm)
Bildwinkel 6,3°
Max. Blendenöff nung 5.6
Min. Blendenöff nung 32
BlendensteuerungAnzahl der LamellenAbstände der Belichtungsstufen	9 (abgerundete Blendenöffnung)1⁄3 FV (16 Belichtungsstufen)
Minimale Einstellentfernung (von der Fokusebene gemessen)	2,75 m
Max. Vergrößerung 0,2 ×
Äußere Abmessungen: Durchmesser × Länge* (ca.)* Abstand von der Vorderseite des Objektivs zum Objektivhalterungsfl ansch	∅104,5 × 246,5 mm
Gewicht* (ca.)* Ohne Deckel, Blenden und Stativmanschettenfüße	1375 g
Filtergröße	∅95mm

① Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
Dieses Objektiv verwendet Linearmotoren, um einen schnellen und genauen Autofokus zu gewährleisten und dabei die höchstmögliche Bildqualität zu erhalten. Wenn die Kamera ausgeschaltet wird, das Objektiv vom Kamerakörper abgenommen oder die Wiedergabefunktion eingeschaltet wird, kann es zu einem hörbaren Geräusch und leichten Vibrationen kommen, da die Magneten der Linearmotoren gelöst werden. Dies ist völlig normal und wird die Bildqualität oder Leistung des Objektivs nicht beeinträchtigen.
Aktivieren Sie E-FRONTVORH.VERSCH. oder ELEKTRONISCHER AUSLÖSER in den Kameramenüs, um die Unschärfe aufgrund der Vibration durch den mechanischen Verschluss zu verringern.
