MANUALE UTENTE GF500mmF5.6 R LM OIS WR FUJIFILM

Accertatevi di leggere queste informazioni prima dell'uso della fotocamera

Informazioni sulla sicurezza

Grazie per avere acquistato questo prodotto. Per eff ettuare riparazioni, controlli e test delle parti interne, contattare il rivenditore FUJIFILM.

• Assicuratevi di usare correttamente l'obiettivo. Leggere attentamente le informazioni sulla sicurezza e il Manuale utente della fotocamera prima dell'uso.
• Dopo aver letto le informazioni sulla sicurezza, conservarle in un luogo sicuro.

A proposito delle icone

Le icone mostrate di seguito vengono usate in questo documento per indicare la gravità delle ferite o dei danni alle cose che possono derivare se le informazioni segnalate dall'icona vengono ignore e il prodotto viene di conseguenza utilizzato in modo scorretto.

AVVISO

Questa Icona indica che, se non si seguono le informazioni, ne può risultare un rischio di morte o di ferite gravi.

ATTENZIONE

Questa icona indica che, se non si seguono le informazioni, ne può risultare un rischio di lesioni alle persone o di danni agli oggetti.

Le icone visualizzate di seguito sono utilizzate per indicare la natura delle istruzioni da osservare.

Le icone di forma triangolare segnalano all'utente informazioni che richiedono attenzione ("Importante").

Le icone di forma circolare con una barra diagonale segnalano all'utente azioni proibite ("Proibito").

Le icone di forma circolare piene con la presenza di un punto esclamativo segnalano all'utente un'azione da eseguire ("Richiesto").

AVVISO

Non utilizzare

in bagno o nella doccia

Non smontare

Non immergere o esporre all'acqua. La mancata osservanza di questa precauzione potrebbe causare incendi o scosse elettriche.

Non smontare. La mancata osservanza di questa cauzione potrebbe causare incendi, scosse elettriche o infortuni derivanti dal malfunzionamento del prodotto.

pre-

! AVVISO
	Se la struttura esterna dovesse rompersi in seguito a una caduta o a un altro incidente, non toccare i componenti esposti.In caso non ci si attenga a questa precauzione, potrebbero verifi carsi scosse elettriche o infortuni derivanti dal contatto con le parti danneggiate. Rimuovere immediatamente la batteria della fotocamera, avendo cura di evitare infortuni o scosse elettriche, e portare il prodotto presso il punto vendita per una consulenza.
	Non appoggiare su superfi ci instabili.Il prodotto potrebbe cadere, causando lesioni personali.
	Non guardare il sole attraverso l'obiettivo o i mirini della fotocamera.La mancata osservanza di questa precazione può provocare danni permanenti alla vista.

ATTENZIONE
	Non usare o conservare il prodotto in luoghi dove c'è presenza di vapore o fumo, e in luoghi molto umidi ed estremamente polverosi. La mancata osservanza di q precauzione potrebbe causare incendi o scosse elettriche.

ATTENZIONE
	Non lasciare in luoghi esposti alla luce diretta del sole o ad elevate temperature, come ad esempio all'interno di un abitacolo chiuso in un giorno di sole. La osservanza di questa precauzione potrebbe causare incendi.
	Tenere fuori dalla portata dei bambini piccoli. Questo prodotto può provocare danni fi sici se lasciato nelle mani di un bambino.
	Non maneggiare il prodotto con le mani bagnate. La mancata osservanza di questa precauzione potrebbe causare scosse elettriche.
	Non inquadrare il sole quando si scattano foto di sogget in controluce. Luce solare messa a fuoco nella fotocamera quando il sole si trova all'interno o vicino all'in-quadratura potrebbe causare incendi o bruciature.
	Quando non si usa il prodotto, rimettere i tappi copri ottica e conservarlo lontano dalla luce diretta del sole. La luce del sole messa a fuoco dall'obiettivo potrebbe causare incendi o bruciature.
	Non trasportare la fotocamera o l'obiettivo mentre sono attaccati ad un treppiede. Il prodotto potrebbe cadere o urtare altri oggetti, causando lesioni personali.Non ruotare rapidamente la fotocamera mentre si regge l'impugnatura. La mano potrebbe colpire il treppiedi il piedino fl angia treppiedi, provocando lesioni.
	Prima di maneggiare la fotocamera, stringere o allentare completamente la manopola di blocco dell'anello della fl angia treppiedi a seconda che la fotocamera venga usata con un orientamento fi sso o ruotata. Se la manopola è solo parzialmente serrata, la fotocameraspostarsi inaspettatamente, provocando lesioni.

Smaltimento di apparecchi elettrici ed elettronici nelle abitazioni private

Nell'Unione Europea, in Norvegia, Islanda e Liechtenstein: questo simbolo sul prodotto, oppure nel manuale e nella garanzia e/o sulla confezione, indica che il prodotto non deve essere trattato alla stregua dei rifiuti domestici. Invece, il prodotto dovrebbe essere portato a un punto di raccolta predisposto per il riciclo di apparecchiature elettriche ed elettroniche.

Assicurando un corretto smaltimento del prodotto, si potranno impedire possibili conseguenze negative per l'ambiente e la salute umana, che potrebbero essere causate da un inappropriato trattamento del prodotto.

potrebbe

Il riciclo dei materiali aiuterà la conservazione delle risorse naturali. Per informazioni più dettagliate sul riciclo del prodotto, contattare l'ufficio della propria città, il servizio di smallimento dei rifiuti domestici o il negozio dove si è acquistato il prodotto.

In Paesi diversi da Unione Europea, Norvegia, Islanda e Lichtenstein: se si desidera eliminare questo prodotto, comprese le batterie o gli accumulatori, contattare le autorità locali per informazioni sul metodo corretto di smaltimento.

Prima di usare questo prodotto

L'obiettivo potrebbe non avere le prestazioni previste e alcune funzionalità potrebbero non essere disponibili con versioni superate del fi rmware dell'obiettivo o della fotocamera. Assicurarsi di aggiornare il fi rmware dell'obiettivo e della fotocamera alle versioni più recenti. Le istruzioni su come visualizzare le informazioni sulla versione del fi rmware e su come aggiornare il fi rmware sono disponibili dal seguente sito web:

Se non si dispone di un computer, è possibile rivolgersi presso il distributore locale presente sull'elenco "FUJIFILM Worldwide Network" fornito con la fotocamera, per ricevere supporto tecnico.

Cura del prodotto

• Non aff errare o tenere la fotocamera dal paraluce quando se ne usa uno.
• Mantenere i contatti dell'obiettivo puliti.
• Usare un soffi atore per rimuovere polvere e altri residui dalle superfici di vetro dell'obiettivo o del filtro.

Per rimuovere macchie e impronte digitali, applicare una piccola quantità di detergente per obiettivi su un panno di cotone pulito e morbido o su una velina per la pulizia dell'obiettivo e pulire dal centro verso l'esterno con un movimento circolare, assicurandosi di non lasciare macchie o toccare il vetro con le dita.
- Per pulire l'obiettivo, non usare mai solventi organici come diluenti o benzene.
- Fissare i tappi copri ottica anteriore e posteriore quando non si usa l'obiettivo.
- Conservare l'obiettivo e il fi ltro in luoghi freschi e asciutti per evitare muff a e ruggine. Non conservare alla luce diretta del sole o con naftalina e canfora.
- Tenere l'obiettivo asciutto. La ruggine potrebbe causare danni irreparabili. Asciugare pioggia e goccioline d'acqua.
- Lasciare l'obiettivo in luoghi estremamente caldi potrebbe causare danni o deformazioni.
- Si noti che, a seconda delle posizioni della fotocamera e del treppiedi, la mano che regge l'impugnatura della fotocamera potrebbe entrare in contatto con il treppiedi o con il piedino fl angia treppiedi quando la fotocamera viene ruotata.

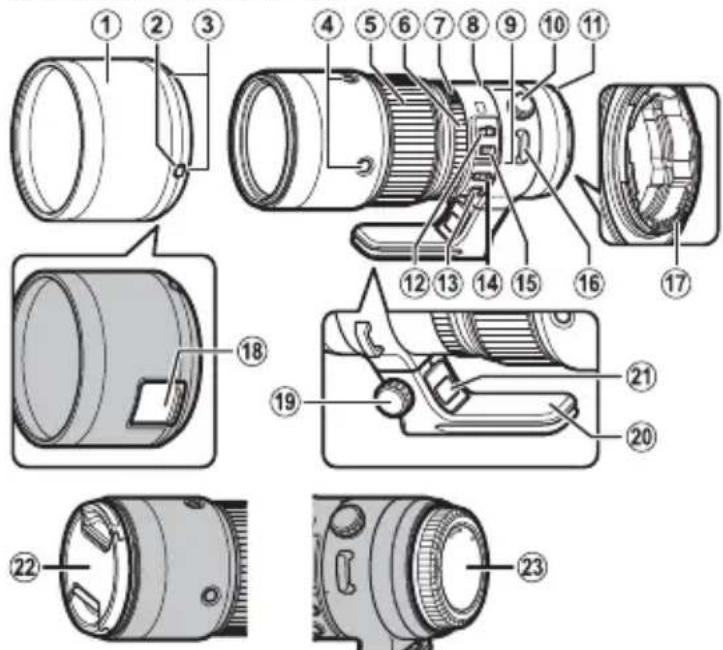

Componenti dell'obiettivo

GF500mmF5.6 R LM OIS WR

① La montatura dell'obiettivo include un anello di gomma per assicurare che l'obiettivo resti a prova di polvere e di spruzzi. L'anello può essere sostituito a pagamento in qualsiasi centro di assistenza Fujifi Im.

① Paraluce
② Rilascio chiusura a scatto paraluce
③ Guide per il montaggio
④ Pulsante di controllo della messa a fuoco (×4)
⑤ Ghiera messa a fuoco
⑥ Ghiera diaframmi
⑦ Sblocco ghiera diaframma
⑧ Indice di orientamento (sull'obiettivo)
⑨ Indice di riferimento della flangia del treppiedi (sulla flangia)
⑩ Manopola di blocco dell'anello della flangia treppiedi
⑪ Guide per il montaggio (lunghezza focale)
⑫ Selettore gamma di messa a fuoco
⑬ Pulsante di preimpostazione messa a fuoco
⑭ Selettore di messa a fuoco
⑮ Interruttore O.I.S.
⑯ Occhiello cinghia
⑰ Contatti obiettivo
⑱ Porta di accesso del filtro
⑲ 19 Manopola di blocco della flangia treppiedi
⑳ Piedino flangia treppiedi
②1 Leva di rilascio della flangia treppiedi
⑳ Tappo copri ottica
②3 Tappo protezione ottica posteriore

Accessori in dotazione

• Tappo copri ottica

- Paraluce

• Tappo protezione ottica posteriore

- Custodia per lenti

- Tracolla

• Collare supporto treppiede

Montaggio obiettivo

Consultare il manuale della fotocamera per informazioni sul montaggio e smontaggio degli obiettivi.

① Questo obiettivo è adatto all'uso esclusivo con attacchi FUJIFILM G e non può essere usato con attacchi X.

Rimozione dei tappi copri ottica

Rimuovere i tappi come illustrato in fi gura.

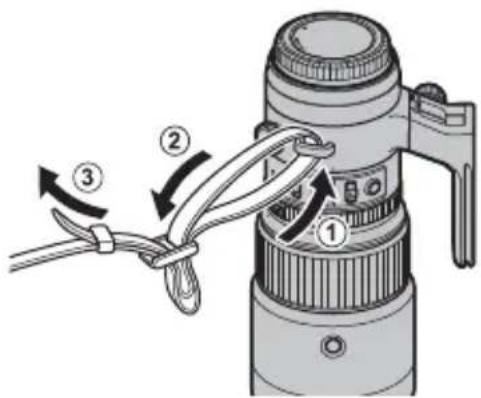

Applicazione della tracolla

Applicare la cinghia ai due occhielli cinghia come illustrato.

① Per evitare che l'obiettivo cada, assicurarsi che la cinghia sia fissata correttamente.
① Utilizzare la cinghia dell'obiettivo, non la cinghia della fotocamera, quando si trasporta la fotocamera con l'obiettivo collegato.

Montaggio paraluce

Quando è attaccato, il paraluce riduce il rifl esso e protegge l'elemento anteriore obiettivo.

Rimozione del paraluce

Per rimuovere il paraluce, tenere premuto il rilascio chiusura a scatto del paraluce mentre si ruota il paraluce in senso antiorario.

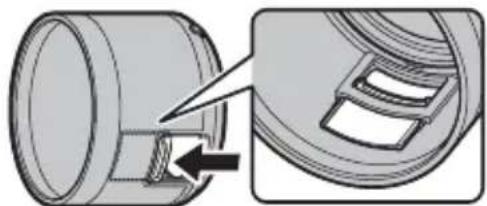

Il fi ltro polarizzante

Per accedere al fi Itro polarizzatore, aprire il coperchio della porta di accesso del fi Itro.

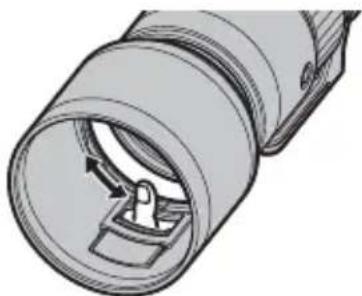

Il fi ltro può essere ruotato inserendo un dito attraverso la porta di accesso.

① Si noti che il coperchio della porta potrebbe muoversi e intrappolare il dito.

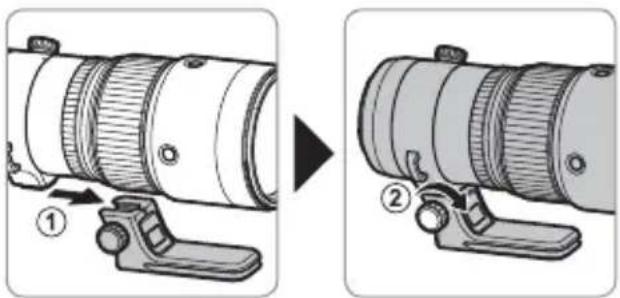

Collegamento del piedino fl angia treppiedi

Far scorrere l'anello della fl angia treppiedi dell'obiettivo completamente nel piedino fl angia treppiedi (①). Serrare la manopola di blocco della fl angia treppiedi (②) per fi ssarla in posizione.

① Il piedino non può essere fissato saldamente se l'orientamento non è corretto. Orientare il piedino come mostrato nell'illustrazione.

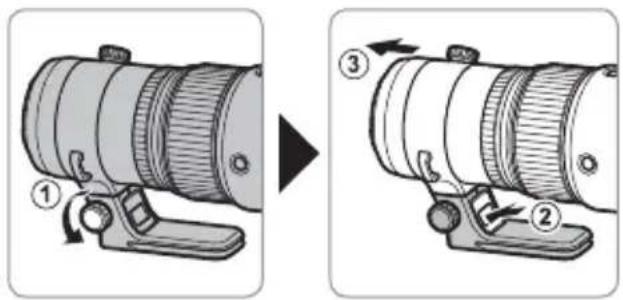

Rimozione del piedino fl angia treppiedi

Allentare la manopola di blocco della fl angia treppiedi (①) e tenere premuta la leva di rilascio della fl angia treppiedi (②) mentre si fa scorrere il piedino fl angia treppiedi dall'obiettivo (③).

Per ruotare la fotocamera per scattare foto in orientamento verticale (ritratto) o orizzontale (paesaggio), allentare la manopola di blocco dell'anello della fl angia treppiedi.

① Serrare la manopola di blocco dell'anello della flangia treppiedi per evitare che la fotocamera ruoti inaspettatamente.

IT-8 ITALIANO

Il selettore gamma di messa a fuoco

Scegliere una gamma di messa a fuoco per la messa a fuoco automatica.

• FULL: Mettere a fuoco soggetti a qualsiasi distanza.
- 5 m–∞: Mettere a fuoco soggetti a distanze di 5 m o più. La messa a fuoco è più veloce rispetto a quando è selezionato FULL.

Stabilizzazione ottica dell'immagine (Optical Image Stabilization (OIS))

Per utilizzare la stabilizzazione ottica dell'immagine, far scorrere l'interruttore O.I.S. su ON.

Poiché la stabilizzazione dell'immagine è efficace anche per ridurre le sfocature causate dal movimento dell'otturatore meccanico, si raccomanda di abilitare la stabilizzazione ottica dell'immagine anche quando si utilizza un treppiedi.

I pulsanti di controllo della messa a fuoco, il selettore della messa a fuoco e il pulsante di preimpostazione della messa a fuoco

AF-LOCK (blocco della messa a fuoco)

1 Far scorrere il selettore di messa a fuoco (b) su AF-L.
2 Premere uno dei pulsanti di controllo della messa a fuoco (a) per bloccare la messa a fuoco nella posizione corrente.
La messa a fuoco può essere bloccata anche mediante i comandi della fotocamera.

Messa a fuoco automatica (AF-ON)

1 Far scorrere il selettore di messa a fuoco (b) su AF.
2. I pulsanti di controllo della messa a fuoco (a) eseguiranno ora la stessa funzione del pulsante AF-ON della fotocamera.

PRESET (preimpostazione della messa a fuoco)

① Creazione di una preimpostazione di messa a fuoco
Per salvare la posizione corrente di messa a fuoco nell'obiettivo come una preimpostazione di messa a fuoco, premere il pulsante di preimpostazione messa a fuoco (c).
La distanza di messa a fuoco può essere salvata con il selettore di messa a fuoco (b) in qualsiasi posizione.
② Richiamo della preimpostazione di messa a fuoco
1 Far scorrere il selettore di messa a fuoco (b) su PRESET.
2 Premere un pulsante di controllo della messa a fuoco (a) per ripristinare la posizione di messa a fuoco preimpostata.

Lo stato è mostrato nel monitor LCD della fotocamera.

• Preimpostazione salvata (verde)
• Preimpostazione richiamata (verde)
- Errore di salvataggio/caricamento della preimpostazione (lampeggia in rosso)

L'obiettivo memorizzerà la distanza di messa a fuoco preimpostata anche quando la fotocamera viene spenta o l'obiettivo viene rimosso dalla fotocamera.
Se ON è selezionato per AF+MF, premendo un pulsante di controllo della messa a fuoco si riporterà l'obiettivo alla posizione di messa a fuoco preimpostata, anche mentre il pulsante di scatto viene premuto a metà corsa.

Specifi che

Tipo	GF500mmF5.6 R LM OIS WR
Struttura dell'obiettivo	21 componenti in 14 gruppi (5 elementi ED, 2 elementi super ED)
Lunghezza focale (equivalente al formato 35 mm)	f=500 mm (396 mm)
Angolo di visuale 6,3°
Massima apertura diaframma	f/5.6
Minima apertura diaframma	f/32
Controllo diaframmaNumero di lame 9 (apertura diaframma circolare)f/stop 1⁄4 EV (16 stop)
Distanza minima di messa a fuoco (misurato dal piano di messa a fuoco)	2,75 m
Ingrandimento massimo 0,2 ×
Dimensioni esterne: Diametro × Lunghezza* (circa)* distanza dalla parte anteriore dell'obiettivo alla fl angia di innesto obiettivo	104,5 × 246,5 mm
Peso* (circa)* esclusi tappi, paraluce e piedini fl angia treppiedi	1375 g
Dimensioni fi ltro	95 mm

① Miglioramenti possono comportare cambi senza preavviso alle specifiche e all'aspetto.
① In base al modo in cui questo obiettivo è costruito, l'“Indicatore di distanza” visualizzato dalla fotocamera potrebbe in alcuni casi differire dall'effettiva distanza di messa a fuoco. Usare l'“Indicatore di distanza” solo come guida.
Questo obiettivo usa motori lineari per garantire una rapida e precisa messa a fuoco automatica mantenendo al tempo stesso la massima qualità dell'immagine. Quando la fotocamera viene spenta, quando l'obiettivo viene scollegato dal corpo della fotocamera o quando la funzione riproduzione è attivata, è possibile avvertire un leggero suono e una vibrazione dovuti ai magneti del motore lineare disimpegnati. Questa è una condizione normale e non compromette la qualità dell'immagine o le prestazioni dell'obiettivo.
Per ridurre la sfocatura dovuta alle vibrazioni dell'otturatore meccanico, abilitare OTT. MECC. E-FRONT o OTTURATORE ELETTRONICO nei menu della fotocamera.

IT-11ITALIA
