BRUKSANVISNING GF500mmF5.6 R LM OIS WR FUJIFILM

Se till att läsa dessa anvisningar före användning

Säkerhetsanmärkningar

Tack för att du har köpt denna produkt. För reparation, kontroll och interna tester, kontakta din FUJIFILM-återförsäljare.

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok noggrant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe.

Ang. ikonerna

Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resultera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt.

WARNING

Denna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.

FÖRSIKTIG- HET

Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras.

Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas.

Triangulära ikoner visar dig att denna information kräver uppmärksamhet ("Viktigt").

Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden ("Förbjudet").

Fyllda cirklar med ett utropstecken visar dig att en åtgård måste vidtagas ("Krävs").

WARNING

Använd inte i bodrum- met eller i duschen

To in te isär

Sänk inte ned i, eller utsätt produkten för vatten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.

Ta inte isär produkten. Underlätenhet att följa denna försiktighetsåtgärd kan orsaka brand, elektriska stöta eller skada på grund av tekniska fel i produkten.

! VARNING
Rör ej vid interna delar	Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlåtenhet att följa denna försiktighetsåtgärd kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd.
	Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada.
	Titta inte på solen genom objektivet eller kamerans sö-kare. Underlåtenhet att följa denna försiktighetsåtgärd kan ge bestående synnedsättning.

FÖRSIKTIGHET
	Använd eller förvara inte produkten på platser som är utsatta för ånga eller rök, eller som är väldigt fuktiga eller extremt dammiga. Underlåtenhet att följa denna försik-tighetsåtgård kan orsaka brand eller elektriska stötar.
	Lämna inte produkten i direkt solljus eller på platser med höga temperaturer, såsom i en stängd bil en solig dag.Följs inte denna försiktighetsåtgård kan det leda till brand.

⚠️ FÖRSIKTIGHET
	Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn.
	Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgård kan orsaka elektriska stötar.
	Håll solen utanför bilden när du fotograferar motiv i motljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador.
	Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Sol- ljus som fokuseras genom objektivet kan orsaka brand eller brännskador.
	Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.
	Rotera inte kameran snabbt medan du håller i greppet. Din hand kan träff a stativet eller stativkragsfoten och orsaka skador.
	Innan du använder kameran, dra åt eller lossa stativkra-gens läsvred helt, beroende på om kameran ska användas i fast läge eller roteras. Om vredet endast är delvis åtdra-get finns det risk att kameran rör sig oväntat, vilket kan orsaka personskador.

SV-2 SVENSKA

Kassering av elektrisk och elektronisk utrustning i privata hushåll

Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Istället bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för milljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt.

Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten.

I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.

Innan du använder denna produkt

Objektivet kanske inte fungerar som förväntat och vissa funktioner kanske inte är tillgängliga med åldrade versioner av objektiv- och kamerafi rmware. Var noga med att uppdatera både objektiv- och kamerafi rmware till de senaste versionerna. Instruktioner om hur man kontrollerar fi rmwareversion samt hur man uppdaterar fi rmware fi nns på följande hemsida:

Om du inte har tillgång till en dator, kan du få hjäl hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vilket medföljer kameran.

Produktvård

• Lyft inte upp kameran och håll inte i den endast med hjälp av motljusskyddet när det används.
• Håll objektivets signalkontakter rena.
• Använd en blåspensel för att avlägsna damm och ludd från glasytorna på objektivet eller fi ltret. För

att ta bort fl äckar och fi ngeravtryck, använd en liten mängd objektivrengöringsmedel på en mjuk, ren pomullsduk eller objektivrengöringspapper och rengör från mitten och utåt med en cirkelrörelse, försiktigt för att inte lämna fl äckar eller vidröra glaset med fi ngrarna.

• Använd aldrig organiska lösningsmedel såsom thinner eller bensen för att rengöra objektivet.
• Sätt på de främre och bakre locken när objektivet inte används.

Förvara objektivet och fi ltret på en sval och torr plats för att förhindra mögel och rost. Förvara det inte i direkt solljus eller tillsammans med nafta eller malkulor.

• Håll objektivet torrt. Rost kan orsaka ohjälpliga skador. Torka av regn och vattendroppar.
• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.
• Notera att beroende på kamerans och stativets positioner kan handen som håller i kamerans grepp komma i kontakt med stativet eller stativkragsfoten när kameran roteras.

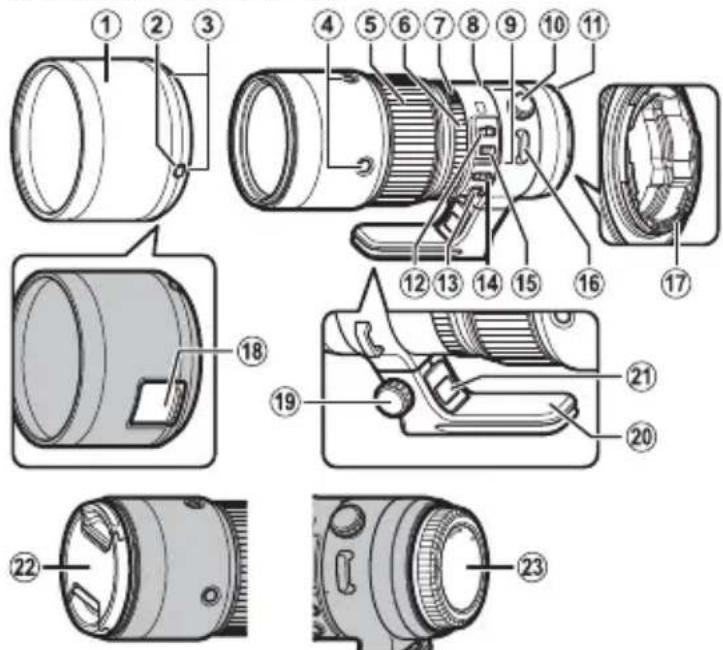

Objektivets delar

GF500mmF5.6 R LM OIS WR

① Objektivfästet innefattar en gummiring för att försäkra att objektivet hålls damm- och stänksäker. Ringen kan bytas ut mot avgift hos ett Fujifi lm service-center.

① Motljusskydd
② Motljusskyddets frigöringsknapp
③ Monteringsmarkeringar
④ Fokusstyrningsknapp (×4)
⑤ Fokusring
⑥ Bländarring
⑦ Frigöra bländarringen
⑧ Orienteringsindex (på objektivet)
⑨ Referensindex för stativkrage (på kragen)
⑩ Stativkragens låsvred
⑪ Monteringsmarkeringar (brännvidd)
⑫ Fokusområdesväljare
⑬ Knapp för fokusförinställning
⑭ Fokusväljare
⑮ Knapp för bildstabilisator
⑯ Remögla
⑰ Objektivsignalkontakter
⑱ Filterport
⑲ Låsvred för stativkragsfoten
⑳ Stativkragsfot
⑳ Frigöringsknapp för stativkragsfoten
⑳ Främre objektivlock
②3 Bakre objektivlock

Medföljande tillbehör

• Främre objektivlock • Motljusskydd
• Bakre objektivlock
• Objektivpåse
  • Bärrem • Stativkragsfot

Montera ett objektiv

Se kamerahandboken för information om hur du monterar och tar bort objektiv.

① Detta objektiv är endast avsett för användning med FUJIFILM G-fästen och kan inte användas med X-fästen.

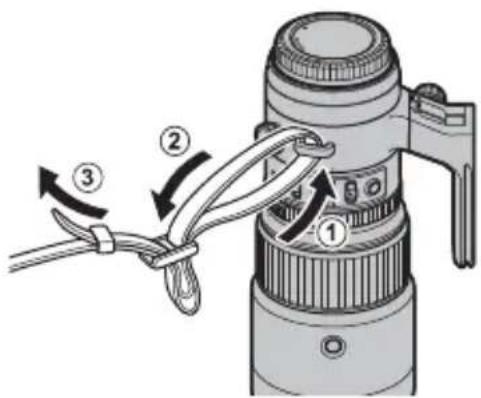

Ta bort locken

Fäst remmen på de två remöglorna, enligt bilden.

① För att undvika att tappa objektivet, var säker på att remmen är korrekt fastspänd.
① Använd objektivremmen, inte kameraremmen, när du bär kameran med objektivet monterat.

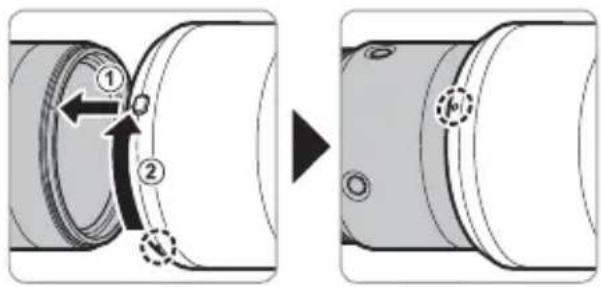

Montera motljusskyddet

Motljusskydd minskar refl exer och skyddar det främre objektivelementet.

Ta av motljusskyddet

För att ta av motljusskyddet, håll motljusskyddets frigöringsknapp intryckt samtidigt som du vrider skyddet motsols.

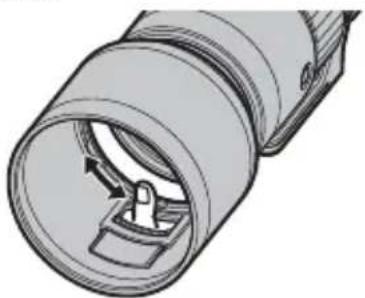

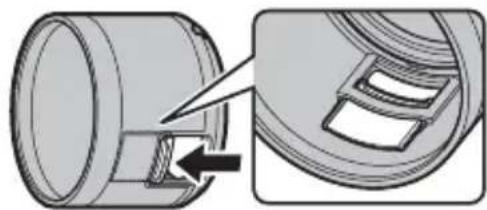

Polariseringsfi ltret

Öppna fi Iterporten för att komma åt polariseringsfi ltret.

Filtret kan roteras genom att sticka ett fi nger in genom hålet.

① Observera att portens lucka kan röra sig och klämma fast ditt finger.

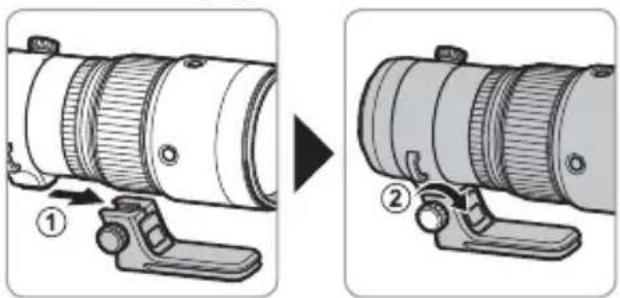

Montera stativkragsfoten

Skjut stativkragen helt in i stativkragsfoten (①). Dra åt låsvredet för stativkragsfoten (②) för att låsa den på plats.

① Foten kan inte låsas ordentligt om delarna monterats felaktigt. Sätt på foten enligt bilden.

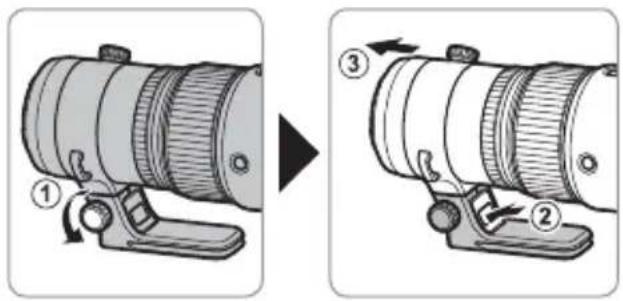

Ta loss stativkragsfoten

Lossa låsvredet för stativkragsfoten (①) och håll frigöringsknappen för stativkragsfoten intryckt (②) samtidigt som du drar isär stativkragsfoten och stativkragen med objektivet (③).

För att rotera kameran och att ta "stående" (porträtt-) eller "liggande" (landskaps-) bilder, ska du lossa stativkragens läsvred.

① Dra åt stativkragens låsvred för att förhindra att kameran roterar oväntat.

SV-8 SVENSKA

Fokusområdesväljaren

Välj fokusområde för autofokus.

• FULL: Fokusera på motiv på vilket avständ som helst.
• 5m–∞: Fokusera på motiv på avständ på 5 m eller mer. Fokuseringen är snabbare än när FULL väljs.

Optisk bildstabilisator (Optical Image Stabilization - OIS)

För att använda den optiska bildstabilisatorn, skjut knappen för bildstabilisatorn till ON.

Eftersom bildstabiliseringen även kan reducera oskärpa orsakad av den mekaniska slutarens rörelse, rekommenderas du att aktivera den optiska bildstabilisatorn även när du använder ett stativ.

Fokusstyrningsknapparna, fokusväljaren och knappen för fokusförinställning

1 Skjut fokusväljaren (b) till AF-L.
2 Tryck på någon av fokusstyrningsknapparna (a) för att låsa fokus vid den aktuella positionen.
Fokus kan också låsas med kamerareglagen.

Autofokus (AF-ON)

1 Skjut fokusväljaren (b) till AF.
2 Fokusstyrningsknapparna (a) har nu samma funktion som kamerans AF-ON-knapp.

PRESET (Fokusförinställning)

① Skapa en fokusförinställning

För att spara den aktuella fokuspositionen i objektivet som en fokusförinställning, tryck på knappen för fokusförinställning (¢).

Fokusavståndet kan sparas med fokusväljaren (b) i valfri position.

② Hämta fokusförinställningen

1 Skjut fokusväljaren (b) till PRESET.
2 Tryck på en fokusstyrningsknapp (a) för att återställa den förinställda fokuspositionen.

Statusen visas på kamerans LCD-skärm.

• Förinställning sparad (grön)
• Förinställning hämtad (grön)
- Fel när förinställning sparas/laddas (blinkar rött)

Objektivet sparar det förinställda fokusavståndet även när kameran är avstängd eller objektivet tas bort från kameran.
- Om PÅ är valt för AF+MF återställs objektivet till den förinställda fokuspositionen när en fokusstyrningsknapp trycks in, även medan avtryckaren trycks in halvvägs.

Specifi kationer

Type	GF500mmF5.6 R LM OIS WR
Objektivkonstruktion	21 element i 14 grupper (5 ED-element, 2 super ED-element)
Brännvidd (motsvarande 35 mm-format)	f=500 mm (396 mm)
Bildvinkel 6,3°
Största bländare f/5.6
Minsta bländare f/32
BländarstyrningAntal blad 9 (rundad diafragmaöppning)Stoppstorlek 1⁄2 EV (16 stopp)
Minsta fokusavständ (mätt från fokalplanet) 2,75 m
Max. förstoring 0,2 ×
Extema mått:Diameter × Längd* (ungefär)* avständ från objektivets framsida till monteringsfl änsen	ø104,5 × 246,5 mm
Vikt* (ungefär)* exklusive lock, skydd, och stativkragsfötter	1375 g
Filterstorlek	ø95 mm

① Förbättringar kan leda till oannonserade ändringar i specifikationer och utseen de.
① Beroende på hur detta objektiv är konstruerat, kan avständsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavståndet. Använd avständsindikatorn endast som en riktlinje.
Detta objektiv använder linjära motorer för att säkerställa snabbt och exakt autofokus samtidigt som högsta möjliga bildkvalitet bibehålls. När kameran stängs av, när objektivet kopplas loss från kamerahuset eller när uppspelningsfunktionen slås på, kan ett ljud höras och viss vibration uppstå på grund av att den linjära motorns magneter kopplas ifrån. Detta är helt normalt och kommer inte att påverka bildkvaliteten eller objektivets prestanda negativt.
För att minska oskärpa på grund av vibrationer från den mekaniska slutaren, aktivera E-FRONT RIDÅSLUTARE eller ELEKTRONISK SLUTARE i kamerans menyer.
