РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MFMT1 SANUS

Русский текст: стр. 37

РУССКИЙ		ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВОПеред установкой убедитесь, что данное крепление идеально вам подходит!
1	Ваш телевизор весит более 36,2 кг (80 фунтов), включая необходимые принадлежности?	[ТWTY]	Нет — превосходно!Да — этот кронштейн НЕ совместим. Посетите веб-сайт MountFinder.sanus.com или позвоните по телефону US: [phone] • EMEA: [phone] • UK: [phone] • AUS: [phone], чтобы найти подходящее крепление.
2	Из чего сделана ваша стена?	Превосходно!	Установка на стену из сухой кладки с деревянным каркасом?		Установка на стену из бетона или бетонных блоков?
				Позвоните по телефону

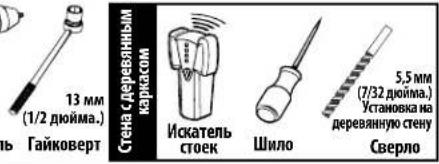

3	У вас есть все необходимые инструменты?	Мерная рулетка Карандаш Уклономер Отвертка Электродрен
4	Готовы начать?	Полностью прочтите эти инструкции для выполнения этого легкого процесса установки. Также ознакомьтесь с руководством к телевизору на наличие каких-либо особых требований по установке. Если вы не понимаете приведенные инструкции или не уверены в безопасности установки, сборки или эксплуатации данного изделия, обратитесь в отдел технической поддержки по телефону US: [phone] • EMEA: [phone] • UK: [phone] • AUS: [phone] . ▲ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества!• В комплект поставки изделия включены инструкции и крепежные элементы для установки на деревянные стойки, стену из бетона и бетонные блоки. ЗАПРЕЩАЕТСЯ установка только на гипсокартоне.• Стена должна выдерживать нагрузку, в пять раз превышающую общий вес телевизора и кронштейна.• Не используйте изделие для какой-либо цели, явно не оговоренной производителем.• Производитель не несет ответственности за повреждение оборудования или получение пользователем травмы по причине неправильной сборки или эксплуатации изделия.

РУССКИЙ

Размеры См. стр. 3

Поставляемые комплектующие и крепежные элементы См. стр. 4

ПРЕДУПРЕЖДЕНИЕ! В составе изделия есть мелкие детали, которые могут вызвать удушье при проглатывании. Перед сборкой убедитесь, что все детали имеются в наличии и не повреждены. Если какая-либо деталь отсутствует или повреждена, не возвращайте изделие дилеру; обратитесь в центр послепродажного обслуживания. Не используйте поврежденные детали!

ПРИМЕЧАНИЕ. При монтаже используются не все включенные в комплект поставки крепежные элементы.

ШАГ 1 Крепление кронштейнов на телевизор См. стр. 6

1,1 Выбор диаметра винтов для телевизора

1,2 Выбор длины винтов для телевизора

ВНИМАНИЕ! Убедитесь в надлежащем зацеплении резьбы набора винтов, шайб и втулок И телевизионного кронштейна. - Слишком короткая резьба не удержит телевизор. - Слишком длинная резьба повредит телевизор.

1,3 Крепление телевизионных кронштейнов

ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! НЕ используйте электроинструменты для данной операции. Затягивайте винты с усилием не большим, чем достаточно для крепления телевизионного кронштейна к телевизору. НЕ затягивайте винты слишком сильно.

ШАГ 2А Крепление настенной пластины к стене – крепление на деревянные стойки

См. стр. 8

ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества!

• Толщина гипсокартона, покрывающего стену, не должна превышать 16 мм (5/8 дюйма)
  ● Минимальный размер деревянной стойки: общий 51 x 102 мм (2 x 4 дюйма); номинальный 38 x 89 мм (1 ½ x 3 ½ дюйма)
• Минимальное горизонтальное пространство между креплениями: 406 мм (16 дюймов)
• Необходимо проверить расстояние между центрами стоек

▲ ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! Неправильное использование может уменьшить прочность соединения болта 08. Затягивайте болты 08 только до тех пор, пока шайбы 09 не будут подтянуты к стеновой пластине 07. НЕ затягивайте болты 08 слишком сильно.

ШАГ 2В Крепление настенной пластины к стене – крепление на стену из бетона или бетонных блоков См. стр. 10

ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества!

• Установите настенную пластину в сборе 07 непосредственно на бетонную поверхность
• Минимальная толщина бетонной стены: 203 мм (8 дюймов)
  ● Минимальный размер бетонного блока: 203 x 203 x 406 мм (8 x 8 x 16 дюймов)
• Минимальное горизонтальное пространство между креплениями: 406 мм (16 дюймов)

Необходим набор крепежа #СМК1

(не входит в комплект поставки).

Позвоните в центр обслуживания клиентов.

⚠️ ВНИМАНИЕ! Убедитесь, что дюбели установлены заподлицо с бетонной поверхностью.

ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! Неправильное использование может уменьшить прочность соединения болта с1. Затягивайте болты с1 только до тех пор, пока шайбы с2 не будут подтянуты к стеновой пластине 07. НЕ затягивайте болты с1 слишком сильно.

ШАГ 3 Крепление телевизора к настенной пластине См. стр. 12

БОЛЬШОЙ ВЕС! На этом шаге вам может понадобиться помощь.

ВНИМАНИЕ! Соблюдайте правила техники безопасности, чтобы предотвратить возможную травму и повреждение имущества! Убедитесь, что телевизионные кронштейны находятся в положении фиксации, и телевизор надежно прикреплен к стеновой пластине 07.

Регулировки телевизора См. стр. 13

РЕГУЛИРОВКА УГЛА НАКЛОНА Ваш телевизор должен легко изменять положение при перемещении, а затем оставаться на месте.

Если телевизор перемещается слишком легко или слишком тяжело, измените натяжение, вращая рукой регулятор натяжения при наклоне Ⓣ.

ПРИМЕЧАНИЕ. После того, как установите телевизор в нужное положение, затяните регулятор натяжения при наклоне, чтобы предотвратить нежелательное движение.

РЕГУЛИРОВКА УРОВНЯ

СНЯТИЕ ТЕЛЕВИЗОРА Ⓞ️ БОЛЬШОЙ ВЕС! На этом шаге вам может понадобиться помощь.
