使用説明書 MFMT1 SANUS

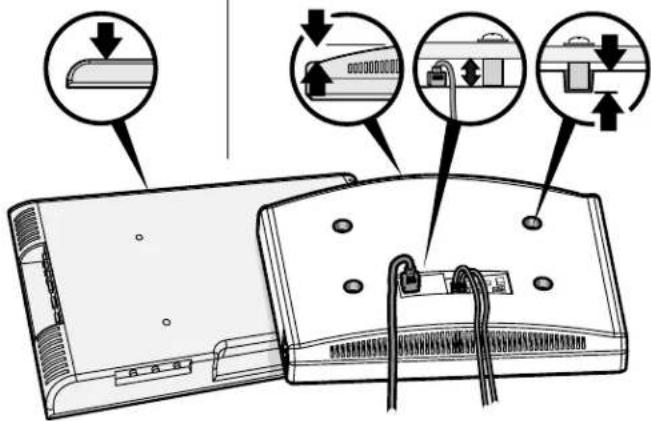

FLAT BACK ROUND BACK CABLES INSET HOLES

安全のための重要な説明 - この説明書を保管しておいてください - 本製品を使用する前に、説明書全体をよくお読みください

始める前に、このマウントがお客様のテレビに適しているかを確認してください。

1 お使いのテレビの重量は付属 品とあわせて36.2 kg (80 lbs.) を超えます か？

超えない—ご利用いただけます!

超える—このマウントは対応していません。MountFinder.sanus.com をご覧になるか、

US: [phone] · EMEA: [phone] · UK: [phone] · AUS: [phone]

にお電話いただき、適合するマウントをご確認ください。

2 取り付け先の壁の素材は次のどれですか？

注意： 石膏ボードのみに取り付けないようにしてください。

木製 ドライウ 大丈夫です!

オプションの固定具キットがあります #CMK1(含まれていません)

コンクリートまたは コンクリートブロック

3 必要な工具がすべて揃っていますか？

木製 スタッド スタッド チェッカ 一千枚通し 5.5 mm (7/32 インチ ドリルビット)

コンクリート壁 ハンマー 10 mm (3/8インチ) ドリルビット

4 始めるには

この取扱説明書をよくお読みいただき、簡単なインストール方法について理解してください。また、テレビを取り付けるために特別な条件があるかどうかをお使いのテレビの説明書で確認してください。

ここに記載される説明を理解できない場合、または製品の取り付け、組み立て、使用について質問がある場合、カスタマーサービスまでお問い合わせください。電話番号: US: [phone] • EMEA: [phone] • UK: [phone] • AUS: +61 (0) 7 3299.7000

注意：ケガをしたり、壁面を破損しないように注意してください。

• 本製品は木製スタッド、コンクリート、コンクリートブロック壁のみでの使用を目的としています - 石膏ボードのみに取り付けないようにしてください。
• 取り付け先の壁は、テレビと壁面取付金具の総重量の倍をの重量を支える強度がなければなりません。
• メーカーが指定している以外の目的で本製品を使用しないでください。
• 製造元は、不適切な組み立てや使用によって起きた破損またはケガに対して責任を負いません。

日本語

寸法 3 ページを参照

付属している部品およびハードウェア 4 ページを参照

警告：本製品には小さい部品が付属しており、誤って飲み込むと窒息の危険性があります。

組み立てを始める前に、部品がすべてそろっており、破損していないことを確認してください。足りない部品または破損している部品がある場合は、販売店に破損している製品を返品されるのではなく、カスタマーサービスまでご連絡ください。破損した部品は絶対にご使用にならないでください!

注記:付属の金具をすべて使用するわけではありません。

手順 1 ブラケットをテレビに取り付ける 6 ページを参照

1.1 テレビのネジの直径を選択する

1.2 テレビのネジの長さを選択する

注意：ネジ、ワッシャー、スペーサーの組み合わせとすべてのブラケットの間で、ネジ山が十分にかみ合っていることを確認します。- 短すぎると、テレビを支えることができません。- 長すぎると、テレビを損傷します。

1.3 テレビブラケットを取り付ける

注意：ケガをしたり、壁面を破損しないように注意してください！この手順には、電動工具を使用しないでください。ネジは、テレビブラケットをテレビに固定するために必要なだけ締めてください。ネジを締めすぎないでください。

手順 2A ウォールプレートを壁面に取り付ける - 木製スタッドオプション 8 ページを参照

注意：ケガをしたり、壁面を破損しないように注意してください！

• 壁面を覆う石膏ボードは16 mm（5/8 インチ）を超えてはいけません
• 木製スタッドの最小サイズ：51 x 102 mm（2 x 4 インチ）、公称 38 x 89 mm（1 ½ x 3 ½ インチ）
• ファスナー間の最小水平間隔：406 mm（16 インチ）
• スタッドの中心を確認する必要があります

注意：ケガをしたり、壁面を破損しないように注意してください！適切に使用しないと、ラグボルトでしっかりと支えることができません。ラグボルトが、壁面取付金具上のワッシャーに引き込まれる程度の強さで締め付けて下さい。ラグボルトを締めすぎないようにします。

日本語

手順 2B ウォールプレートを壁面に取り付ける - 打放しコンクリートまたはコンクリートブロックオプション 10 ページを参照

注意：ケガをしたり、壁面を破損しないように注意してください！

• ウォールプレートアッセンブリ 07 を、直接コンクリート面に取り付けます
• 打放しコンクリートの最小厚：203 mm（8 インチ）
• コンクリートブロックの最小サイズ: 203 x 203 x 406 mm (8 x 8 x 16 インチ)
• ファスナー間の最小水平間隔：406 mm（16 インチ）

オプションの固定具キットがあります#CMK1 (含まれていません). カスタマーサービスに電話する。

▲注意：アンカーが、完全にコンクリート面まで差し込まれていることを確認します。
注意：ケガをしたり、壁面を破損しないように注意してください！適切に使用しないと、ラグボルトでしっかりと支えることができません。ラグボルト C1 が、壁面取付金具 07 上のワッシャー C2 に引き込まれる程度の強さで締め付けて下さい。ラグボルト を締めすぎないようにします。

手順 3 テレビをウォールプレートに取り付ける 12 ページを参照

重量があります！この手順では、支援が必要かもしれません。

警告：怪我や物的損害の可能性を避けてください。テレビスタンドがロック位置にあり、テレビがウォールプレート 07 にしっかりと取り付けられていることを常に確認してください。

テレビの調整 13 ページを参照

傾きの調節 - 調整時にお使いのテレビは簡単に動かすことができ、調整が完了したらその位置に留まるはずです。もしテレビの固定が緩すぎるまたはきつすぎるばあいは、チルトテンションノブをT手で回して調整します。

注記：テレビの位置を決定したら、不必要な移動が起こらないように、チルトテンションノブを締めます。

水平調節

テレビを取り外す - ⏻ 重量があります！誰かに手伝ってもらってください。
