使用説明書 WSSAWM1 SANUS

SIDE VIEW

WALL IS ON RIGHT

2 INSERT SOUNDBAR SCREWS

このマウントは、Sonos® Arc™ サウンドバーに対応するように設計されており、SANUSやその他のブランドのテレビマウントに使用できます。

安全のための重要な説明－この説明書を保管しておいてください－本製品を使用する前に、説明書全体をよくお読みください

作業を始める前に、このマウントがお使いのテレビに適しているかどうかを確認します。

注意：起こりうる人身事故や物的損害が発生しないようにご注意ください。

- このサウンドバーマウントは、Sonos ^® Arc ^TM スピーカー専用に設計されています。

• この製品は、木製スタッド、コンクリート、またはコンクリートブロック製の壁への取り付け専用です。石膏ボードだけの壁には取り付けないでください。
• テレビを掛ける壁は、テレビとマウントの合計重量の5倍の重量に耐えられなければなりません。
• 本製品の製造元によって明示的に指定されている以外の目的で本製品を使用しないでください。
• 間違った組み立てや使用が原因の物的または人的損害に対し、製造元は一切責任を負いません。

重量制限

必要なツール

寸法

3 ページ

付属している部品およびハードウェア

4 ページ

警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。

組み立て始める前に、部品がすべて揃っており、破損していないことを確認してください。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。

注記:付属の金具をすべて使用するわけではありません。

手順1サウンドバーマウントを壁に取り付ける

5 ページ

壁板オプション / 乾式壁とウッドスタッドの取り付け

5ページ

打放しコンクリートまたは コンクリートブロックオプション

7ページ

1A

壁板オプション

5 ページ

1 テンプレートを配置する

注意：負傷したり壁面を傷付けたりしないように注意してください。

● 壁面を覆う石膏ボードは 1,2 mm (1/2 インチ) 以上でなくてはいけません。
- 最小の木製スタッドの寸法: 公称寸法 51 x 102 mm (2 x 4 インチ) 実寸法 38 x 89 mm (1½ x 3½ インチ)

2 スタッドの中心に穴を開ける

壁を確認するために3.0 mm（1/8インチ）のテスト用の穴を開けてください。

3 テンプレートを外す

4 ドリル

4a. パイロット穴が石膏ボードにある場合は、10mm（13/32インチ）の穴を開けます。
4b. パイロット穴がスタッド上にある場合は、手順5に進んでください。

5 アンカーを差し込む

重要：アンカーは石膏ボードやコンクリートのみに使用してください。木製スタッドには使用しないでください。

下穴がスタッドにある場合、アンカーは必要ありません。スタッドに直接ねじ込みます。次に、乾式壁の残りのネジにアンカーを使用します。

6 ネジで固定する

1B

打放しコンクリートまたは コンクリートブロックオプション

7ページ

注意：負傷したり壁面を傷付けたりしないように注意してください。

● 打放しコンクリートの最小厚：203 mm（8 インチ）
● コンクリートブロックの最小サイズ：203 x 203 x 406 mm (8 x 8 x 16 インチ)

1 テンプレートを配置する

2 スタッドの中心に穴を開ける

3 テンプレートを外す

4 アンカーを差し込む

5 ネジで固定する

ステップ 2 サウンドバーマウントを壁に取り付ける

8 ページ

1 マウントブラケットを開く

注意：負傷したり壁面を傷付けたりしないように注意してください。テレビの壁掛けブラケットには、指を挟まれやすい箇所があります。テレビを押し込むときに、これらの箇所に指を近づけないようにしてください（矢印を参照）。

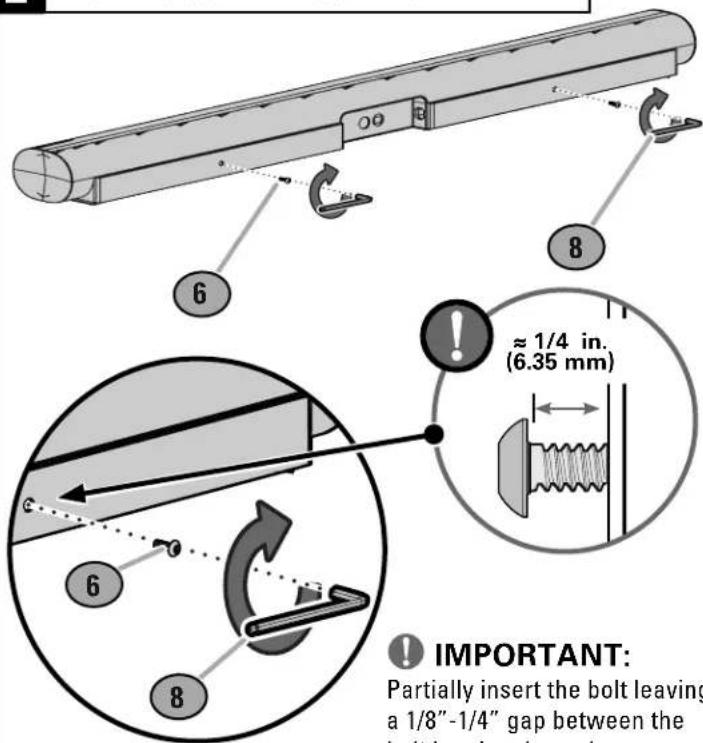

2 サウンドバーのネジを挿入する

重要：ボルトの頭とスピーカーの間に1/8～1/4インチの隙間を空けてボルトを軽く挿入します。

3 サウンドバーを取り付けてしっかりと締め

調整

9 ページ

重要：必要に応じてロックした位置に締め付けます。それ以外の場合は、自由に動かせるように緩めた状態にしておきます。

注意：負傷したり壁面を傷付けたりしないように注意してください。テレビの壁掛けブラケットには、指を挟まれやすい箇所があります。テレビを押し込むときに、これらの箇所に指を近づけないようにしてください（矢印を参照）。
