РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ K 6 Special Kärcher

Фиксатор блокирует рычаг высоконапорного писто- лета и защищает от непроизвольного запуска устройства. Главный выключатель препятствует непроизволь- ной работе аппарата. При чрезмерном напряжении в сети, выключатель защиты двигателя отключает прибор. Перепускной клапан предотвращает превышение допустимого рабочего давления. Если рычаг высоконапорного пистолета отпускает- ся, манометрический выключатель отключает на- сос, подача воды под высоким давлением прекра- щается. При нажатии на рычаг насос снова включа-

Данный моечный аппарат высокого давления пред- назначен только для использования в домашнем хо-

– для мойки машин, автомобилей, строений, ин- струментов, фасадов, террас, садовых принад- лежностей и т.д. с помощью струи воды под вы- соким давлением (при необходимости с добав- лением моющих средств). – При этом применению подлежат принадлежно- сти, запасные части и чистящие средства, раз- решенные для использования фирмой KÄRCHER. Указания, приложенные к чистящим средствам, подлежат соблюдению. Используйте оригинальные принадлежности и за- пчасти — только они гарантируют безопасную и бес- перебойную работу устройства. Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com. Инструкции по применению компонентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему адресу: www.kaercher.com/REACH

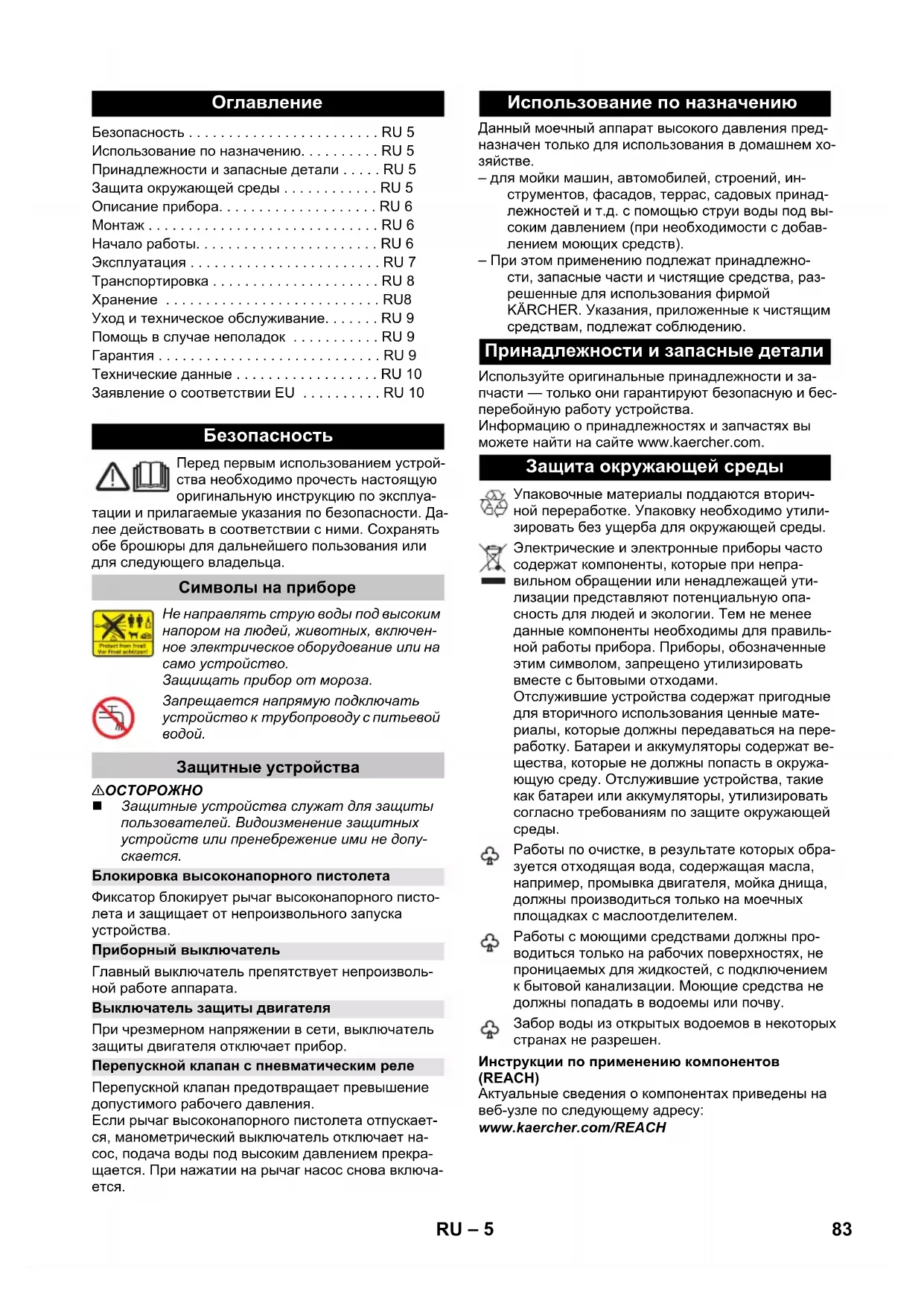

Безопасность . . . . . . . . . . . . . . . . . . . . . . . . RU 5 Использование по назначению. . . . . . . . . . RU 5 Принадлежности и запасные детали . . . . . RU 5 Защита окружающей среды . . . . . . . . . . . . RU 5 Описание прибора. . . . . . . . . . . . . . . . . . . . RU 6 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 6 Начало работы. . . . . . . . . . . . . . . . . . . . . . . RU 6 Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . RU 7 Транспортировка . . . . . . . . . . . . . . . . . . . . . RU 8 Хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . RU8 Уход и техническое обслуживание. . . . . . . RU 9 Помощь в случае неполадок . . . . . . . . . . . RU 9 Гарантия . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 9 Технические данные . . . . . . . . . . . . . . . . . . RU 10 Заявление о соответствии ЕU . . . . . . . . . . RU 10 Безопасность Символы на приборе Не направлять струю воды под высоким напором на людей, животных, включен- ное электрическое оборудование или на само устройство. Защищать прибор от мороза. Запрещается напрямую подключать устройство к трубопроводу с питьевой

Защитные устройства Блокировка высоконапорного пистолета Приборный выключатель Выключатель защиты двигателя Перепускной клапан с пневматическим реле Использование по назначению Принадлежности и запасные детали Защита окружающей среды Упаковочные материалы поддаются вторич- ной переработке. Упаковку необходимо утили- зировать без ущерба для окружающей среды. Электрические и электронные приборы часто содержат компоненты, которые при непра- вильном обращении или ненадлежащей ути- лизации представляют потенциальную опа- сность для людей и экологии. Тем не менее данные компоненты необходимы для правиль- ной работы прибора. Приборы, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами. Отслужившие устройства содержат пригодные для вторичного использования ценные мате- риалы, которые должны передаваться на пере- работку. Батареи и аккумуляторы содержат ве- щества, которые не должны попасть в окружа- ющую среду. Отслужившие устройства, такие как батареи или аккумуляторы, утилизировать согласно требованиям по защите окружающей

Работы по очистке, в результате которых обра- зуется отходящая вода, содержащая масла, например, промывка двигателя, мойка днища, должны производиться только на моечных площадках с маслоотделителем. Работы с моющими средствами должны про- водиться только на рабочих поверхностях, не проницаемых для жидкостей, с подключением к бытовой канализации. Моющие средства не должны попадать в водоемы или почву. Забор воды из открытых водоемов в некоторых странах не разрешен. 83RU– 6 Комплектация прибора указана на упаковке. При распаковке прибора проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспор- тировки, следует уведомить торговую организацию, продавшую прибор. Изображения прибора см. на стр. 2 1 Элемент для подключения водоснабжения со встроенным сетчатым фильтром 2 Cоединительный элемент для подключения во-

3 Быстроразъемное соединение для подключе- ния высоконапорного шланга 4 Место для хранения высоконапорного пистоле-

5 Главный выключатель „0/OFF“ / „I/ON“ (0/ВЫКЛ / I/ВКЛ) 6 Регулятор дозировки моющего средства 7 Место для хранения высоконапорного пистоле-

8 Pукоятка 9 Бутылка с моющим средством Plug 'n' Clean с запорной крышкой 10 Хранение бутылки с моющим средством Plug 'n' Clean с элементом подключения для моющего

11 Хранение шланга высокого давления 12 Хранение струйной трубки 13 Крючки для хранения сетевого шнура 14 Сетевой кабель со штепсельной вилкой 15 Транспортное колесо 16 Высоконапорный пистолет 17 Блокировка высоконапорного пистолета 18 Кнопка для отсоединения высоконапорного шланга от высоконапорного пистолета 19 Шланг высокого давления 20 Cтруйная трубка с фрезой для удаления грязи Для устойчивых загрязнений 21 Струйная трубка с регулятором давления (Vario Power) Трубка предназначена для самых распростра- ненных задач по чистке Рабочее давление можно плавно повышать от «SOFT» (низкое) до «HARD» (высокое). Для ре- гулировки рабочего давления следует отпу- стить рычаг высоконапорного пистолета и повернуть струйную трубку в нужное положе-

Предназначена для работы с моющим средст-

Рисунки см. на вкладках! Перед началом эксплуатации аппарата установить прилагаемые незакрепленные части.

Установить нижний держатель в выемки и пере- двинуть его вперед до щелчка.

Установить верхний держатель и нажать его вниз до упора.

Вдавить крючки для хранения и зафиксировать в верхнем положении. Для проведения установки потребуются 2 прило- женных винта и одна крестовая отвертка PH 2.

Установить в элементы подключения оба шлан- га для моющего средства. Установить регулятор дозировки и закрепить его при помощи 2 винтов. Указание: Во время установки непременно сле- дует проверить наличие фиксации планок регу- лятора дозировки в предусмотренных для них выемках на устройстве.

Насадить ручку для транспортировки, вставить болты в отверстия и завинтить.

Находящуюся в комплекте соединительную муфту подсоедините к элементу аппарата для подачи воды.

Превышение максимально допустимого полного сопротивления сети в точке электрического под- ключения (см. раздел "Технические данные") не до- пускается. В том случае, если вам не известна ве- личина полного сопротивления сети в точке элек- трического подключения, обратитесь в энерго- снабжающую организацию. Поставить устройство на ровную поверхность.

Вставить шланг высокого давления в ручной пи- столет-распылитель до щелчка. Указание: Соблюдать правильность располо- жения соединительного ниппеля. Проверить надежность крепления, потянув за шланг высокого давления. Описание прибора ** Дополнительно требуется 22 Армированный водяной шланг со стандартной

– минимальный диаметр 1/2 дюйма (13 мм) – минимальная длина 7,5 м.

Сборка места для хранения ручного пистолета-распылителя Установка крючков для хранения сетевого шнура Установка регулятора дозировки моющего средства Установка рукоятки для транспортировки Смонтировать муфту Начало работы 84 RU– 7

Вставить высоконапорный шланг в быстроразъ- емное соединение до щелчка. Указание: Соблюдать правильность располо- жения соединительного ниппеля. Проверить надежность крепления, потянув за шланг высокого давления. Вставить сетевую штепсельную вилку в розет-

Параметры для подключения указаны на заводской табличке и в разделе "Технические данные".

Загрязнения, содержащиеся в воде, могут выз- вать повреждения насоса высокого давления и принадлежностей. Для защиты рекомендуется использовать водяной фильтр KÄRCHER (специ- альные принадлежности, номер для заказа 4.730- 059). Соблюдайте предписания предприятия водоснаб-

Шланговые муфты из металла с системой защи- ты от протечек Aquastop могут привести к по- вреждению насоса! Необходимо использовать шланговую муфту из пластмассы или муфту фир- мы KÄRCHER из латуни. Вставить шланг подачи воды в соответствую- щее соединение. Подсоединить водяной шланг к водопроводу. Полностью откройте водопроводный кран. Данный высоконапорный моющий аппарат со вса- сывающим шлангом KARCHER и обратным клапа- ном (специальные принадлежности, номер заказа. 2.643-100) предназначен для всасывания воды из открытых резервуаров, например, из бочек для до- ждевой воды или прудов (максимальную высоту всасывания см. в разделе "Технические данные"). Снять муфту с подвода воды. Заполнить всасывающий шланг водой. Привинтить всасывающий шланг к элементу по- дачи воды на приборе и поместить в источник воды (например, в дождевую бочку). Перед эксплуатацией удалить воздух из аппара-

Включить аппарат „I/ON“ (I/ВКЛ). Разблокировать рычаг высоконапорного писто-

Нажать рычаг высоконапорного пистолета и включить устройство. Оставить устройство включенным (не более, чем на 2 минуты) до тех пор, пока из высокона- порного пистолета-распылителя не начнет вы- ходить вода без пузырьков воздуха. Отпустить рычаг высоконапорного пистолета. Указание: Если рычаг снова освободится, ап- парат снова отключится. Высокое давление со- храняется в системе. Заблокировать рычаг высоконапорного писто-

Работа всухую в течение более 2 минут приводит к выходу из строя насоса высокого давления. Если устройство в течение 2 минут не набирает дав- ление, то его следует выключить и действовать в соответствии с указаниям, которые приводят- ся в главе „Помощь в случае неполадок“. 몇 ОСТОРОЖНО При мойке лакированный поверхностей следует выдерживать расстояние 30 см от форсунки до поверхности, чтобы избежать повреждения лаки-

Не чистить автомобильные шины, лакокрасочное покрытие или чувствительные поверхности (на- пример, деревянные) с применением фрезы

удаления грязи. Существует опасность повре-

Надеть на высоконапорный пистолет струйную трубку и зафиксировать ее, повернув на 90°. Включить аппарат „I/ON“ (I/ВКЛ). Разблокировать рычаг высоконапорного писто-

Потянуть за рычаг, аппарат включится. Указание: Если рычаг снова освободится, ап- парат снова отключится. Высокое давление со- храняется в системе. Примечание: Моющее средство может добавлять- ся только при низком давлении.

При применении чистящих средств следует со- блюдать требования сертификата безопасности производителя, особенно указания относительно применения средств индивидуальной защиты. Указания по моющим средствам: Наиболее упо- требляемое моющее средство марки KÄRCHER для этого устройства можно приобрести в готовом к при- менению виде в бутылке для моющего средства Plug 'n' Clean, оснащенной запорной крышкой. Та- ким образом исключается обременительная обя- занность по сливанию или наполнению бака.

Снять крышку с бутылки для моющего средства Plug 'n' Clean и вставить открытую бутылку вниз в соединительный элемент для моющего сред-

Использовать струйную трубку с регулятором давления (Vario Power). Повернуть струйную трубку до упора в направ- лении «SOFT». Указание: Такми образом, при эксплуатации раствор моющего средства смешивается со струей воды.

Установить объем всасывания раствора мою- щего средства с помощью регулятора дозиров- ки моющего средства. Подача воды Подача воды из водопровода Подача воды из открытых водоемов Эксплуатация Режим работы высокого давления Режим работы с моющим средством 85RU– 8 Экономно разбрызгать моющее средство по су- хой поверхности и дать ему подействовать (не позволять высыхать). Растворенную грязь смыть струей высокого

Отпустить рычаг высоконапорного пистолета. Заблокировать рычаг высоконапорного писто-

Поместить высоконапорный пистолет в место для хранения. Во время продолжительных перерывов в рабо- те (свыше 5 минут) аппарат следует выключать „0/OFF“ (0/ВЫКЛ). 몇 ОСТОРОЖНО Отсоединять высоконапорный шланг от высоко- напорного пистолета или устройства только тогда, когда в системе отсутствует давление. Вынуть бутылку для моющего средства Plug 'n' Clean из крепления и закрыть крышкой. Для хранения повернуть на 180 ° и установить в кре-

Отпустить рычаг высоконапорного пистолета. Выключить аппарат "0/OFF" (0/ВЫКЛ). Вытащите штепсельную вилку из розетки. закрыть водный кран. Для сброса давления в системе нажать рычаг высоконапорного пистолета. Заблокировать рычаг высоконапорного писто-

몇 ОСТОРОЖНО При снятии питающего или высоконапорного шланга во время работы может образоваться утечка горячей воды в местах соединения. Отделить аппарат от водоснабжения. 몇 ОСТОРОЖНО Опасность травм и повреждений! При транспортировке следует обратить внима- ние на вес устройства. Прибор тянуть за ручку для транспортирования. Перед транспортировкой в горизонтальном по- ложении: Вынуть бутылку для моющего средст- ва Plug 'n' Clean из крепления и закрыть крыш-

Зафиксировать прибор от смещения и опроки-

몇 ОСТОРОЖНО Опасность травм и повреждений! При хранении следует обратить внимание на вес устройства. При длительном хранении, например зимой, допол- нительно следует принять во внимание указания в разделе "Уход". Установить устройству на ровную поверхность. Нажать на корпус быстроразъемного соедине- ния для высоконапорного шланга в направле- нии, указанном стрелкой, и вынуть высокона- порный шланг. Нажать размыкающую кнопку на высоконапор- ном пистолете и отсоединить высоконапорный шланг от пистолета. Поместить высоконапорный пистолет в место для хранения. Зафиксировать струйную трубку в соответству- ющем держателе. Сложить сетевой кабель, шланг высокого дав- ления и принадлежности на аппарате.

Не полностью опорожненные устройства и обору- дование могут быть повреждены разрушению при воздействии мороза. Полностью опорожнить устройство и принадлежности, а также обеспе- чить защиту от мороза. Во избежание повреждений: Отделить аппарат от водоснабжения. Из аппарата следует полностью удалить воду. Включить аппарат без подключенного шланга высокого давления и без присоединенного во- доснабжения (максимум на 1 минуту) и подо- ждать до тех пор, пока не прекратиться вытека- ние воды из шланга высокого давления. Выклю- чите аппарат. Выключите прибор. Храните прибор и все принадлежности в защи- щенном от мороза помещении. При длительном хранении, например зимой, допол- нительно следует принять во внимание указания в разделе "Уход". Рекомендуемый способ мойки Перерыв в работе Окончание работы Транспортировка Транспортировка вручную Транспортировка на транспортных

Хранение прибора Защита от замерзания 86 RU– 9

Опасность поражения электрическим током. Перед проведением любых работ по обслужи- ванию устройство следует выключить и из- влечь штепсельную вилку из розетки. Регулярно очищать сетку в подводе воды.

Сетку нельзя повреждать. Снять муфту с подвода воды.

Вытянуть сетку плоскогубцами. Сетку очищать под проточной водой. Снова вставить сетку в подвод воды. Аппарат не нуждается в профилактическом обслу-

Небольшие неисправности можно устранить само- стоятельно с помощью следующего описания. В случае сомнения следует обращаться в уполно- моченную службу сервисного обслуживания.

Опасность поражения электрическим током. Перед проведением любых работ по обслужи- ванию устройство следует выключить и из- влечь штепсельную вилку из розетки. Нажать рычаг высоконапорного пистолета и включить устройство. Проверьте соответствие напряжения, указанно- го в заводской табличке, напряжению источника электроэнергии. Проверить сетевой кабель на повреждения. Мотор перегружен, сработал защитный автомат электродвигателя. – Выключить аппарат "0/OFF" (0/ВЫКЛ). – Дать устройству остыть в течение одного часа. – Включить устройство и снова приступить к ра-

Если неисправность повторяется, поручить проверку устройства сервисной службе. Падение напряжения из-за слабой электросети или при использовании удлинителя. При включении прежде всего нажать рычаг вы- соконапорного пистолета, затем установить вы- ключатель устройства в положение „I/ON“ (I/

Проверить настройку струйной трубки. Проверить достаточность объема подачи воды. Выньте с помощью плоскогубцев сетевой фильтр из элемента для водоснабжения и про- мойте его проточной водой. Перед эксплуатацией удалить воздух из аппа-

Включить прибор без подсоединенной струйной трубки и дать ему поработать (не более 2 ми- нут), пока из пистолета не начнет выходить вода без пузырьков воздуха. Выключить прибор и снова подсоединить струйную трубку. Очистить форсунку высокого давления: Игол- кой удалить загрязнение из отверстия форсунки и промыть ее спереди водой. Проверьте количество подаваемой воды. Незначительная негерметичность аппарата об- условлена техническими особенностями. При сильной негерметичности обратитесь в автори- зованную службу сервисного обслуживания. Использовать струйную трубку с регулятором давления (Vario Power). Повернуть струйную трубку до упора в направ- лении «SOFT». Проверить регулятор дозировки моющего сред-

Проверить, вставлена ли открытая бутылка для моющего средства Plug 'n' Clean вниз в соеди- нительный элемент для моющего средства. В каждой стране действуют соответственно гаран- тийные условия, изданные уполномоченной органи- зацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение га- рантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торго- вую организацию, продавшую вам прибор или в бли- жайшую уполномоченную службу сервисного обслу-

адреса вы сможете найти на веб-странице: www.kaercher.com/dealersearch Уход и техническое обслуживание Очистка сетки в подводе воды Техническое обслуживание Помощь в случае неполадок Прибор не работает Прибор не включается, двигатель гудит Давление в приборе не увеличивается Сильные перепады давления Прибор негерметичен Чистящее средство не всасывается

87RU– 10 Настоящим мы заявляем, что нижеуказанный при- бор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже ис- полнении отвечает соответствующим основным требованиям по безопасности и здоровью согласно директивам ЕU. При внесении изменений, не согла- сованных с нами, данное заявление теряет свою си-

Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Уполномоченный сотрудник по ведению документо-

S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Технические данные Электрическое подключение Напряжение 230 1~50

Потребляемая мощность 3,0 kW Степень защиты IP X5 Класс защиты I Сетевой предохранитель (инер-

16 A Максимально допустимое сопро- тивление сети 0,394 + j0,246

Подключение водоснабжения Давление напора (макс.) 1,2 MPa Температура подаваемой воды

60 °C Количество подаваемой воды

12 l/min Макс. высота всасывания 0,5 m Рабочие характеристики Рабочее давление 15 MPa Макс. допустимое давление 16 MPa Подача, вода 9,2 l/min Максимальная подача 10,0 l/min Подача, моющее средство 0-0,3 l/min Сила отдачи высоконапорного пи-

27 N Размеры и вес Длина 404 mm Ширина 440 mm высота 968 mm Вес, в готовности к эксплуатации и с принадлежностями 20,3 kg Значение установлено согласно стандарту EN 60335-2-79 Значение вибрации рука-плечо Опасность K <2,5 0,3 m/s
