Тип продукта	Мойка высокого давления
Бренд	Kärcher
Модель	K 5 UM
Напряжение	220-240 В ~50-60 Гц
Подключаемая мощность	2,1 кВт
Рабочее давление	12 МПа
Максимально допустимое давление	14,5 МПа
Номинальный расход воды	6,7 л/мин
Максимальный расход воды	8,3 л/мин
Расход моющего средства	0,3 л/мин
Макс. давление подачи	1,2 МПа
Макс. температура подачи	40 °C
Макс. высота всасывания	0,5 м
Размеры (Д × Ш × В)	310 × 336 × 860 мм
Эксплуатационный вес	9,5 кг
Класс защиты	II
Степень защиты	IPX5
Уровень звукового давления LpA	79 дБ(А)
Уровень звуковой мощности LWA	95 дБ(А)
Устройства безопасности	Главный выключатель, блокировка рукоятки пистолета, разгрузочный клапан с реле давления, моторный выключатель
Основные функции	Высокое давление, низкое давление с моющим средством, вращающаяся моющая щетка, пенная насадка
В комплекте	Струйная трубка Vario Power, струйная трубка Rotabuse, вращающаяся моющая щетка, пенная насадка, резервуар для моющего средства
Рекомендуемое обслуживание	Регулярная очистка сетки для воды и фильтра моющего средства
Соответствующее использование	Частная мойка машин, транспортных средств, зданий, фасадов, террас, садового инвентаря
Гарантия	Согласно условиям страны, обратитесь к продавцу или в авторизованный сервисный центр

Часто задаваемые вопросы - K 5 UM Kärcher

Как удалить воздух из аппарата перед первым использованием?

Перед использованием откройте кран подачи воды, установите переключатель в положение I/ON, разблокируйте рукоятку пистолета и нажмите на рычаг. Дайте воде течь без насадки в течение 2 минут, пока не исчезнут пузырьки. Отпустите рычаг и заблокируйте.

Что делать, если аппарат не набирает давление?

Проверьте регулировку давления на струйной трубке (поверните в сторону HARD). Убедитесь, что подача воды достаточна (мин. 9 л/мин). Очистите сетку для воды плоскогубцами. При необходимости удалите воздух из аппарата без шланга высокого давления.

Как очистить сетку для воды?

Выключите аппарат и отключите его от сети. Снимите водяное соединение, извлеките сетку плоскогубцами, промойте ее под проточной водой и установите обратно. Будьте осторожны, чтобы не повредить сетку.

Можно ли засасывать воду из резервуара или пруда?

Да, с помощью комплекта для забора воды Kärcher (аксессуар). Максимальная высота всасывания составляет 0,5 м. Заполните всасывающий шланг водой, присоедините его к водяному соединению аппарата и погрузите в источник. Затем удалите воздух из аппарата.

Какое моющее средство использовать и как?

Используйте только одобренные Kärcher моющие средства. Налейте раствор в резервуар (соблюдайте дозировку). Используйте струйную трубку Vario Power в положении SOFT для низкого давления. Нанесите на сухую поверхность, дайте подействовать, затем смойте под высоким давлением.

Как хранить аппарат зимой для защиты от замерзания?

Полностью слейте воду из аппарата: включите его без шланга высокого давления и без подачи воды не более чем на 1 минуту. Храните аппарат и принадлежности в месте, защищенном от мороза. Также очистите фильтр моющего средства.

Что делать при утечке воды из аппарата?

Небольшая утечка может быть нормальной. Если утечка значительная, выключите аппарат, отключите его от сети и обратитесь в авторизованный сервисный центр Kärcher.

Как заменить насадку или струйную трубку?

Отпустите рычаг на рукоятке пистолета и заблокируйте его. Извлеките струйную трубку, повернув ее на 90° и потянув. Вставьте новую струйную трубку и зафиксируйте ее поворотом на 90° до щелчка.

Какое безопасное расстояние соблюдать до окрашенных поверхностей?

Соблюдайте расстояние не менее 30 см между струйной трубкой и окрашенными поверхностями, чтобы избежать повреждений. Используйте струйную трубку Vario Power в положении SOFT для деликатных поверхностей.

Как использовать вращающуюся моющую щетку?

Вставьте моющую щетку в рукоятку пистолета и зафиксируйте ее поворотом на 90°. Убедитесь, что она чистая, чтобы не поцарапать поверхности. Она особенно подходит для мытья автомобилей.

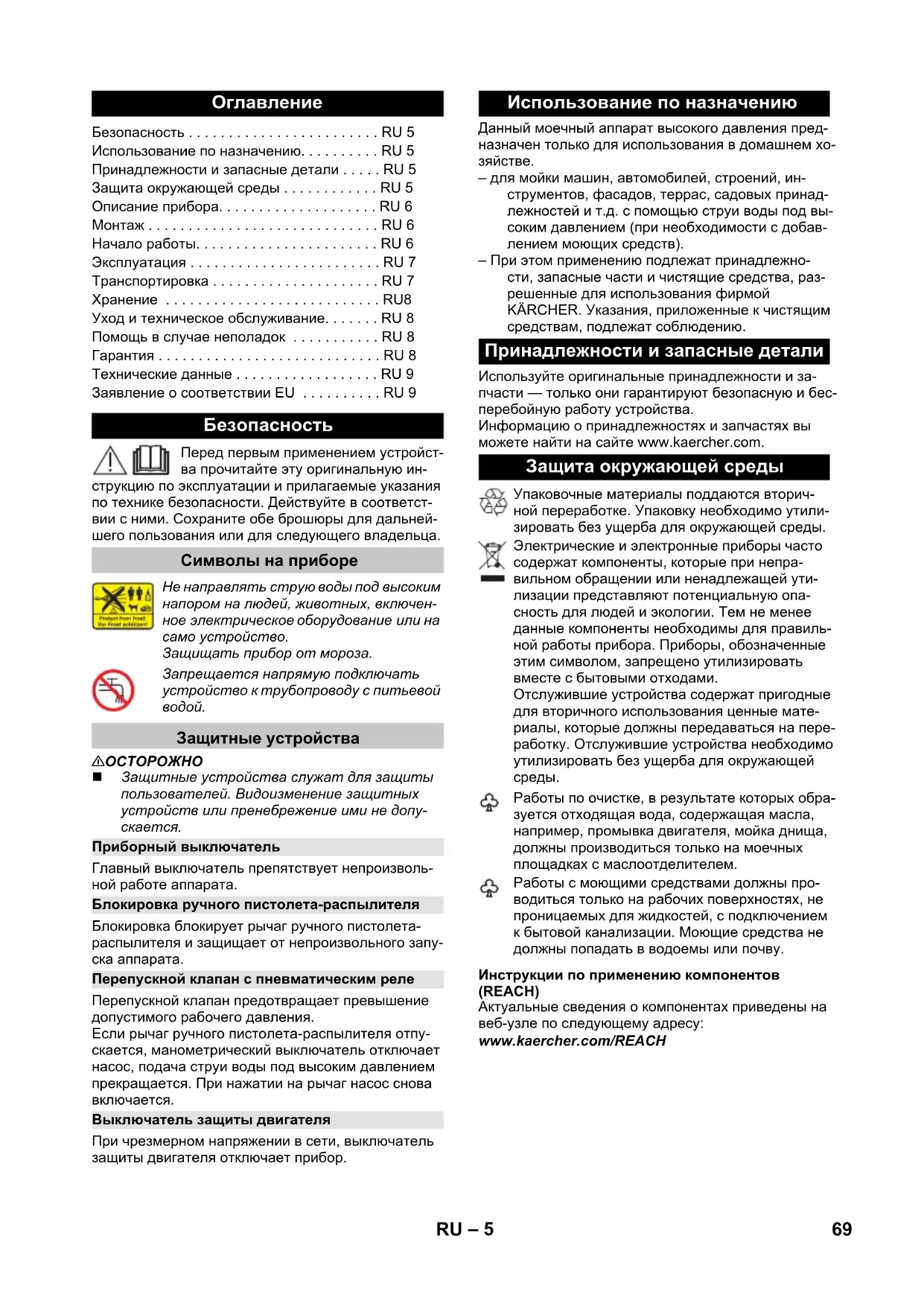

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ K 5 UM Kärcher

Безопасность ..... RU 5

Использование по назначению..... RU 5

Принадлежности и запасные детали ..... RU 5

Защита окружающей среды ..... RU 5

Описание прибора.... RU 6

Монтаж....RU 6

Начало работы.... RU 6

Эксплуатация ..... RU 7

Транспортировка ..... RU 7

Хранение ..... RU8

Уход и техническое обслуживание.....RU 8

Помощь в случае неполадок ..... RU 8

Гарантия....RU 8

Технические данные ..... RU 9

Заявление о соответствии EU ..... RU 9

Безопасность

Перед первым применением устройства прочитайте эту оригинальную ин-

струкцию по эксплуатации и прилагаемые указания по технике безопасности. Действуйте в соответствии с ними. Сохраните обе брошюры для дальнейшего пользования или для следующего владельца.

Символы на приборе

Не направлять струю воды под высоким напором на людей, животных, включенное электрическое оборудование или на само устройство.

Защищать прибор от мороза.

Запрещается напрямую подключать устройство к трубопроводу с питьевой водой.

Защитные устройства

△ОСТОРОЖНО

Защитные устройства служат для защиты пользователей. Видоизменение защитных устройств или пренебрежение ими не допускается.

Приборный выключатель

Главный выключатель препятствует непроизвольной работе аппарата.

Блокировка ручного пистолета-распылителя

Блокировка блокирует рычаг ручного пистолета- распылителя и защищает от непроизвольного запу- ска аппарата.

Перепускной клапан с пневматическим реле

Перепускной клапан предотвращает превышение допустимого рабочего давления.

Если рычаг ручного пистолета-распылителя отпускается, манометрический выключатель отключает насос, подача струи воды под высоким давлением прекращается. При нажатии на рычаг насос снова включается.

Выключатель защиты двигателя

При чрезмерном напряжении в сети, выключатель защиты двигателя отключает прибор.

Использование по назначению

Данный моечный аппарат высокого давления предназначен только для использования в домашнем хозяйстве.

– для мойки машин, автомобилей, строений, инструментов, фасадов, террас, садовых принадлежностей и т.д. с помощью струи воды под высоким давлением (при необходимости с добавлением моющих средств).
– При этом применению подлежат принадлежности, запасные части и чистящие средства, разрешенные для использования фирмой KÄRCHER. Указания, приложенные к чистящим средствам, подлежат соблюдению.

Принадлежности и запасные детали

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства.

Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные приборы часто содержат компоненты, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для людей и экологии. Тем не менее данные компоненты необходимы для правильной работы прибора. Приборы, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Отслужившие устройства содержат пригодные для вторичного использования ценные материалы, которые должны передаваться на переработку. Отслужившие устройства необходимо утилизировать без ущерба для окружающей среды.

Работы по очистке, в результате которых образуется отходящая вода, содержащая масла, например, промывка двигателя, мойка днища, должны производиться только на моечных площадках с маслоотделителем.

Работы с моющими средствами должны проводиться только на рабочих поверхностях, не проницаемых для жидкостей, с подключением к бытовой канализации. Моющие средства не должны попадать в водоемы или почву.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

Комплектация устройства (в зависимости от модели) указана на упаковке. В данной инструкции по эксплуатации содержится описание всех возможных опций.

Изображения прибора см. на стр. 2

1 Элемент для подключения водоснабжения со встроенным сетчатым фильтром
2 Соединительный элемент для подключения воды,
3 Быстроразъемное соединение для подключения высоконапорного шланга
4 Соединение высокого давления
5 Главный выключатель „0/OFF“ / „I/ON“ (0/BЫКЛ / I/BКЛ)
6 Резервуар для моющего средства
7 Хранение ручного пистолета-распылителя
8 Всасывающий шланг для моющего средства
9 Рукоятка
10 Хранение струйной трубки
11 Сетевой кабель со штепсельной вилкой
12 Транспортное колесо
13 Ручной пистолет-распылитель
14 Блокировка ручного пистолета-распылителя
15 Кнопка для отсоединения шланга высокого давления от ручного пистолета-распылителя
16 Шланг высокого давления
17 Струйная трубка с регулятором давления (Vario Power)
Трубка предназначена для самых распространенных задач по чистке
Рабочее давление можно плавно повышать от «SOFT» (низкое) до «HARD» (высокое). Для регулировки рабочего давления следует отпустить рычаг высоконапорного пистолета и повернуть струйную трубку в нужное положение.
Предназначена для работы с моющим средством.

\* В качестве опции

18 Струйная трубка с фрезой для удаления грязи Для устойчивых загрязнений

19 Вращающаяся моющая щетка Особенно подходит для мойки автомобилей.

20 Насадка для чистки пеной с баком для моющего средства

Моющее средство всасывается из бака и образует эффективную моющую пену.

Дополнительно требуется

Армированный водяной шланг со стандартной муфтой

– минимальный диаметр 1/2 дюйма (13 мм)

– минимальная длина 7,5 м.

Монтаж

Рисунки см. на стр. 3

→ Рисунки A F Перед началом эксплуатации аппарата установить прилагаемые незакрепленные части.
→ Привинтить быстроразъемное соединение для высоконапорного шланга к месту подсоединения высоконапорного шланга.
→ Рисунок G Вставить шланг высокого давления в ручной пистолет-распылитель до щелчка.

Указание: Соблюдать правильность расположения соединительного ниппеля.

→ Проверить надежность крепления, потянув за шланг высокого давления.

Начало работы

→ Поставить устройство на ровную поверхность.
→ Вставить высоконапорный шланг в быстроразъемное соединение до щелчка.
Указание: Соблюдать правильность расположения соединительного ниппеля.
Проверить надежность крепления, потянув за шланг высокого давления.
→ Вставить сетевую штепсельную вилку в розетку.

Подача воды

Параметры для подключения указаны на заводской табличке и в разделе "Технические данные".

ВНИМАНИЕ

Загрязнения, содержащиеся в воде, могут вызвать повреждения насоса высокого давления и принадлежностей. Для защиты рекомендуется использовать водяной фильтр KÄRCHER (специальные принадлежности, номер для заказа 4.730-059).

Подача воды из водопровода

Соблюдайте предписания предприятия водоснабжения.

→ Вставить шланг подачи воды в соответствующее соединение.
→ Подсоединить водяной шланг к водопроводу.
→ Полностью откройте водопроводный кран.

Подача воды из открытых водоемов

Указание: Макс. высота всасывания составляет 0,5 м.

Данный высоконапорный моющий аппарат со всасывающим шлангом KARCHER и обратным клапаном (специальные принадлежности, номер заказа. 2.643-100) предназначен для всасывания воды из открытых резервуаров, например, из бочек для дождевой воды или прудов (максимальную высоту всасывания см. в разделе "Технические данные").

→ Снять муфту с подвода воды.
→ Заполнить всасывающий шланг водой.
→ Привинтить всасывающий шланг к элементу подачи воды на приборе и поместить в источник воды (например, в дождевую бочку).

Перед эксплуатацией удалить воздух из аппарата.

→ Включить аппарат „I/ON“ (I/BKЛ).
→ Разблокировать рычаг ручного пистолета-распылителя.
→ Потянуть за рычаг, аппарат включится.
→ Оставить устройство включенным (не более, чем на 2 минуты) до тех пор, пока из высокона-порного пистолета-распылителя не начнет выходить вода без пузырьков воздуха.

→ Отпустить рычаг ручного пистолета-распылителя.

Указание: Если рычаг снова освободится, аппарат снова отключится. Высокое давление сохраняется в системе.

→ Заблокировать рычаг ручного пистолета-распылителя.

Эксплуатация

ВНИМАНИЕ

Работа всухую в течение более 2 минут приводит к выходу из строя насоса высокого давления. Если устройство в течение 2 минут не набирает давление, то его следует выключить и действовать в соответствии с указаниям, которые приводятся в главе „Помощь в случае неполадок“.

Режим работы высокого давления

⚠ ОСТОРОЖНО

При мойке лакированный поверхностей следует выдерживать расстояние 30 см от форсунки до поверхности, чтобы избежать повреждения лакировки.

ВНИМАНИЕ

Не чистить автомобильные шины, лакокрасочное покрытие или чувствительные поверхности (например, деревянные) с применением фрезы для удаления грязи. Существует опасность повреждения.

→ Наденьте на ручной пистолет-распылитель струйную трубку и зафиксируйте ее, повернув на 90°.
→ Включить аппарат „I/ON“ (I/BKЛ).
→ Разблокировать рычаг ручного пистолета-распылителя.
→ Потянуть за рычаг, аппарат включится. Указание: Если рычаг снова освободится, аппарат снова отключится. Высокое давление сохраняется в системе.

Режим с моющей щеткой

ВНИМАНИЕ

Риск повреждения лакокрасочного покрытия Перед работой с моющей щеткой следует убедиться в том, что она очищена от грязи или других посторонних частиц.

→ Моющую щетку вставить в ручной распылитель и зафиксировать, повернув на 90°.

Указание: В случае необходимости моющие щетки также можно использовать для работы с моющим средством.

Режим работы с моющим средством

Примечание: Моющее средство может добавляться только при низком давлении.

⚠️ ОПАСНОСТЬ

При применении чистящих средств следует соблюдать требования сертификата безопасности производителя, особенно указания относительно применения средств индивидуальной защиты.

→ Залить раствор моющего средства в резервуар для моющего средства (соблюдая указания по дозировке на емкости для моющего средства).
→ Закрыть резервуар для моющего средства крышкой.
→ Задвинуть резервуар для моющего средства в аппарат.
→ Использовать струйную трубку с регулятором давления (Vario Power).
→ Повернуть струйную трубку до упора в направлении «SOFT».

Указание: Такми образом, при эксплуатации раствор моющего средства смешивается со струей воды.

Рекомендуемый способ мойки

→ Экономно разбрызгать моющее средство по сухой поверхности и дать ему подействовать (не позволять высыхать).
→ Растворенную грязь смыть струей высокого давления.

Дополнительно

Насадка для чистки пеной

→ Залить раствор моющего средства в бак для моющего средства, который подсоединяется к насадке для чистки пеной (соблюдая указания по дозировке на емкости для моющего средства).
→ Подсоединить насадку для чистки пеной к баку для моющего средства.
→ Наденьте на ручной пистолет-распылитель насадку для чистки пеной и зафиксируйте ее, повернув на 90°.

Перерыв в работе

→ Отпустить рычаг ручного пистолета-распылителя.
→ Заблокировать рычаг ручного пистолета-распылителя.
→ Вставить ручной пистолет-распылитель в держатель.
→ Во время продолжительных перерывов в работе (свыше 5 минут) аппарат следует выключать „0/OFF“ (0/BЫКЛ).

Окончание работы

△ОСТОРОЖНО

Отсоединять шланг высокого давления от пистолета-разбрызгивателя или устройства, когда в системе отсутствует давление.

→ После работы с моющим средством: С целью полоскания дать прибору поработать около 1 минуты.
→ Отпустить рычаг ручного пистолета-распылителя.
→ Выключить аппарат "0/OFF" (0/ВЫКЛ).
→ Вытащите штепсельную вилку из розетки.
→ закрыть водный кран.
→ нажать рычаг ручного пистолета-распылителя для сброса давления в системе.
→ Заблокировать рычаг ручного пистолета-распылителя.
→ Отделить аппарат от водоснабжения.

Транспортировка

△ОСТОРОЖНО

Опасность травм и повреждений!

При транспортировке следует обратить внимание на вес устройства.

Транспортировка вручную

→ Прибор тянуть за ручку для транспортирования.

Транспортировка на транспортных средствах

→ Опорожнить емкость для моющего средства.
→ Зафиксировать прибор от смещения и опрокидывания.

Хранение

⚠ ОСТОРОЖНО

Опасность травм и повреждений!

При хранении следует обратить внимание на вес устройства.

Хранение прибора

При длительном хранении, например зимой, дополнительно следует принять во внимание указания в разделе "Уход".

→ Установить устройству на ровную поверхность.
→ Нажать на корпус быстроразъемного соединения для высоконапорного шланга в направлении, указанном стрелкой, и вынуть высоконапорный шланг.
→ Нажать размыкающую кнопку на ручном пистолете-распылителе и отделить высоконапорный шланг от ручного пистолета-распылителя.
→ Вставить ручной пистолет-распылитель в держатель.
→ Сложить сетевой кабель, шланг высокого давления и принадлежности на аппарате.

Защита от замерзания

ВНИМАНИЕ

Не полностью опорожненные устройства и оборудование могут быть повреждены разрушению при воздействии мороза. Полностью опорожнить устройство и принадлежности, а также обеспечить защиту от мороза.

Во избежание повреждений:

→ Из аппарата следует полностью удалить воду. Включить аппарат без подключенного шланга высокого давления и без присоединенного водоснабжения (максимум на 1 минуту) и подождать до тех пор, пока не прекратиться вытекание воды из шланга высокого давления. Выключите аппарат.
→ Храните прибор и все принадлежности в защищенном от мороза помещении.

Уход и техническое обслуживание

⚠️ ОПАСНОСТЬ

Опасность поражения электрическим током.

■ Перед проведением любых работ по обслуживанию устройство следует выключить и извлечь штепсельную вилку из розетки.

Очистка сетки в подводе воды

Регулярно очищать сетку в подводе воды. ВНИМАНИЕ

Сетку нельзя повреждать.

→ Снять муфту с подвода воды.
→ Вытянуть сетку плоскогубцами.
→ Сетку очищать под проточной водой.
→ Снова вставить сетку в подвод воды.

Очистка фильтра для моющего средства

Перед длительным хранением, например, зимой:

→ Снимите фильтр из всасывающего шланга для моющего средства и промойте его проточной водой,

Помощь в случае неполадок

Небольшие неисправности можно устранить самостоятельно с помощью следующего описания. В случае сомнения следует обращаться в уполномоченную службу сервисного обслуживания.

⚠️ ОПАСНОСТЬ

Опасность поражения электрическим током.

→ Перед проведением любых работ по обслуживанию устройство следует выключить и извлечь штепсельную вилку из розетки.

Прибор не работает

→ Вытянуть рычаг ручного пистолета-распылителя, прибор включится.
→ Проверьте соответствие напряжения, указанного в заводской табличке, напряжению источника электроэнергии.
→ Проверить сетевой кабель на повреждения.

Давление в приборе не увеличивается

→ Проверить настройку струйной трубки.
→ Проверить достаточность объема подачи воды.
→ Выньте с помощью плоскогубцев сетевой фильтр из элемента для водоснабжения и промойте его проточной водой.
→ Удаление воздуха из прибора: Включить аппарат без подключенного высоконапорного шланга и подождать (не более 2 минут), пока из высоконапорного шланга не начнет выходить вода без пузырьков воздуха. Выключить прибор и за-ново подсоединить высоконапорный шланг.

Сильные перепады давления

→ Очистить форсунку высокого давления: Иголкой удалить загрязнение из отверстия форсунки и промыть ее спереди водой.
→ Проверьте количество подаваемой воды.

Прибор негерметичен

Незначительная негерметичность аппарата обусловлена техническими особенностями. При сильной негерметичности обратитесь в авторизованную службу сервисного обслуживания.

Чистящее средство не всасывается

→ Повернуть струйную трубку до упора в направлении «SOFT».
→ Очистить фильтр во всасывающем шланге мо- ющего средства.
→ Проверить всасывающий шланг для моющего средства на перегибы.

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской

табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190

означает дату выпуска 09 /(2)013.

адреса вы сможете найти на веб-странице:

Электрическое подключение
Напряжение 220-240	V1~50-60 Hz
Потребляемая мощность 2,1 kW
Степень защиты IP X5
Класс защиты II	回
Сетевой предохранитель (инертный)	10 A
Подключение водоснабжения
Давление напора (макс.) 1,2 MPa
Температура подаваемой воды (макс.)	40 °C
Количество подаваемой воды (мин.)	9 l/min
Макс. высота всасывания 0,5 m
Рабочие характеристики
Рабочее давление 12 MPa
Макс. допустимое давление 14,5 MPa
Подача, вода 6,7 l/min
Максимальная подача 8,3 l/min
Подача, моющее средство 0,3 l/min
Сила отдачи ручного пистолетараспылителя	17 H
Размеры и вес
Длина 310 мм
Ширина 336 мм
высота 860 мм
Вес, в готовности к эксплуатации и с принадлежностями	9,5 кг
Значение установлено согласно стандарту EN 60335-2-79
Значение вибрации рука-плечоОпасность K	<2,5 m/s20,6 m/s2
Уровень шума дбаОпасность КрА	79 dB(A)3 dB(A)
Уровень мощности шума LWA+ опасность KWА	95 dB(A)
Причина исключения в соответствии с Регламентом (EC) 2019/1781, приложение I, раздел 2 (12): j)

Сохраняется право на внесение технических изменений.

Заявление о соответствии EU

Настоящим мы заявляем, что нижеуказанный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполнении отвечает соответствующим основным требованиям по безопасности и здоровью согласно директивам EU. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Продукт высоконапорный моющий при- бор

Тип: 1.950-xxx

Основные директивы EU

2014/30/EC

2006/42/EC (+2009/127/EC)

2011/65/EC

2000/14/EC

2009/125/EC

примененные предписания

(EC) 2019/1781

Примененные гармонизированные нормы

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Примененный порядок оценки соответствия

2000/14/EC: Приложение V

Уровень мощности звука дБ(А)

Измерено: 92

Гарантировано: 95

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Уполномоченный сотрудник по ведению документо- оборота:

S. Reiser

Alfred Kärcher SE & Co. KG

Принадлежности и резервни части ..... BG 5

Описание на уреда ...... BG 6

Монтаж....BG 6

Предпазни приспособления

⚠ПРЕДПАЗЛИВОСТ

Принадлежности и резервни части

12 Транспортно колело

16 Маркуч за работа под налягане

Пускане в експлоатация

→ Включете щепсела в контакта.

Захранване с вода

Работа с високо налягане

⚠ПРЕДПАЗЛИВОСТ

Транспорт в превозни средства

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Продукт: Парочистачка/пароструйка за работа под налягане

Тип: 1.950-xxx

2000/14/EO: Приложение V

ниво на шум dB(A)

Измерено: 92

Гарантирано: 95

6 Резервуар для мийного засобу
