РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Victory HT 10x54 ZEISS

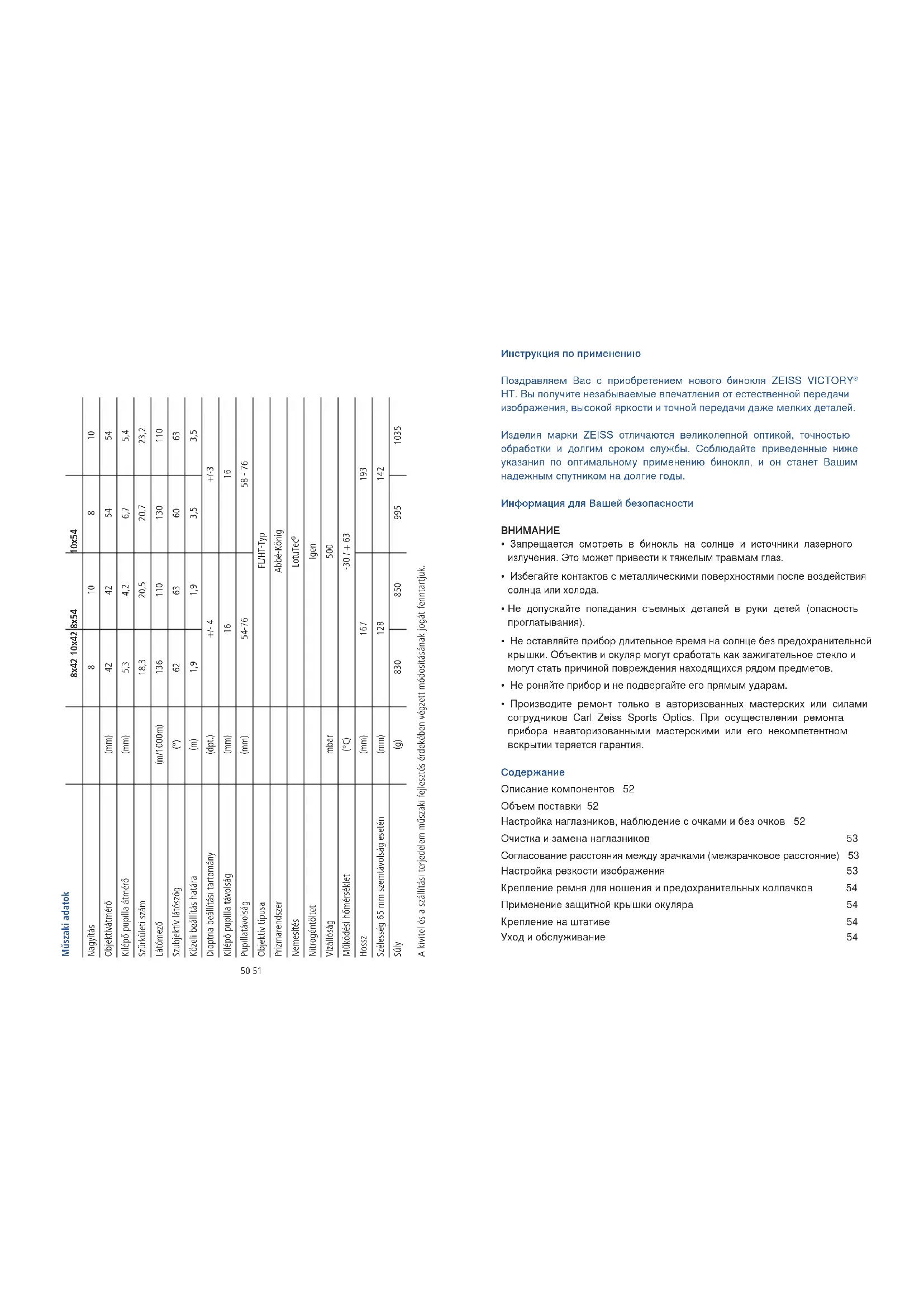

HT. Вы получите незабываемые впечатления от естественной передачи изображения, высокой яркости и точной передачи даже мелких деталей. Изделия марки ZEISS отличаются великолепной оптикой, точностью обработки и долгим сроком службы. Соблюдайте приведенные ниже указания по оптимальному применению бинокля, и он станет Вашим надежным спутником на долгие годы. Информация для Вашей безопасности

• Запрещается смотреть в бинокль на солнце и источники лазерного излучения. Это может привести к тяжелым травмам глаз.

• Избегайте контактов с металлическими поверхностями после воздействия солнца или холода.

• Не допускайте попадания съемных деталей в руки детей (опасность проглатывания).

• Не оставляйте прибор длительное время на солнце без предохранительной крышки. Объектив и окуляр могут сработать как зажигательное стекло и могут стать причиной повреждения находящихся рядом предметов.

• Не роняйте прибор и не подвергайте его прямым ударам.

• Производите ремонт только в авторизованных мастерских или силами сотрудников Carl Zeiss Sports Optics. При осуществлении ремонта прибора неавторизованными мастерскими или его некомпетентном вскрытии теряется гарантия.

Технические данные 56 Гарантия 88 Описание компонентов

2. Петли для крепления ремня

3. Диоптрическая коррекция

4. Фокусирующий ролик

Объем поставки Бинокли ZEISS VICTORY HT Продукт Номер заказа Объем поставки 8 x 42 8 x 54

Защитная крышка окуляра Защитная крышка объектива Лента для крепления защитной крышки

Ремень для переноски

Тряпочка для очистки оптической части Инструкция по применению Гарантийный талон Сертификат качества 10 x 42 10 x 54

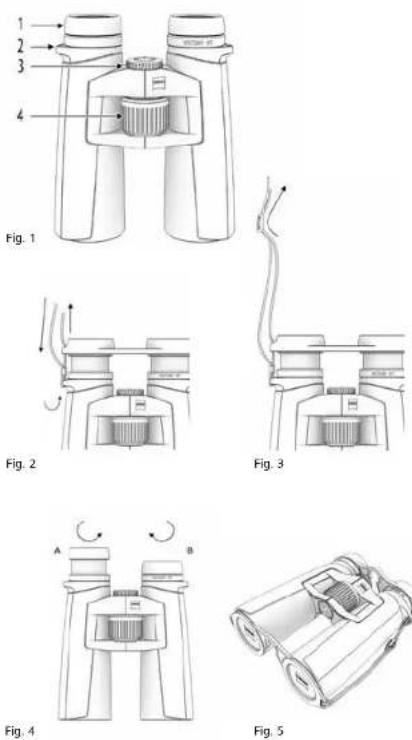

Настройка наглазников, наблюдение с очками и без очков При наблюдении без очков используйте бинокль с выдвинутыми наглазниками. Для этого наглазники (Fig. 4) выкручиваются влево (против часовой стрелки) вверх до крайней верхней точки фиксации (изображение А). Наглазник может фиксироваться в четырех положениях - в нижнем, верхнем, а также в двух промежуточных. Благодаря этой возможности регулировки можно изменять расстояние до выходного отверстия (до окуляра) и таким образом подстраивать его индивидуально для каждого

Указание: Если Вы поворачиваете наглазник в выдвинутом состоянии слишком далеко влево, то он может вывернуться полностью. Это сделано преднамеренно, см. раздел «Чистка наглазников». Вращением вправо Вы опять вернетесь к различным точкам фиксации. При наблюдении в очках наглазники выкручиваются вправо (по часовой стрелке) вниз до крайней нижней точки фиксации (изображение В). Очистка и замена наглазников Для замены или чистки наглазники могут полностью выкручиваться из бинокля. Для этого выкручивайте наглазники, как показано на Fig. 4, вверх до упора и затем до конца резьбы, пока наглазник не будет откручен полностью. После чистки или замены наглазника прикрутите его вращением вправо (по часовой стрелке) к окуляру. (См. регулировку для людей, носящих очки). Легким щелчком вправо резьба наглазника заходит в самое нижнее положение фиксации. После этого Вы можете, как обычно, регулировать желаемое расстояние между глазом и окуляром при помощи имеющихся фиксаторов. ВНИМАНИЕ: При снятых наглазниках на окуляре видны пять винтов. Пожалуйста, не откручивайте их! В противном случае Вы можете потерять право на проведение гарантийного обслуживания Вашего бинокля. Согласование расстояния между зрачками (межзрачковое расстояние) Сведите оба монокуляра по отношению друг к другу таким образом, чтобы расстояние между обоими окулярами соответствовало расстоянию между Вашими глазами. Благодаря этому Вы обеспечите оптимальное изображение для своих глаз. Оптимальное расстояние обеспечивается только в том случае, если при наблюдении обоими глазами в бинокле Вы воспринимаете округлое изображение. Настройка резкости изображения Бинокль снабжен фокусирующим роликом (Fig. 1/4) и колесиком для диоптрической коррекции (Fig. 1/3). Для регулировки диоптрической коррекции закройте правый глаз и вращением фокусирующего ролика (Fig. 1/4) настройте резкость изображения в левом монокуляре. Затем закройте левый глаз и, если это необходимо, настройте резкость изображения в правом монокуляре при помощи колесика диоптрической коррекции. (Fig. 1/3). Диоптрический регулятор снабжен шкалой со знаками „+“ и „–“ и в качестве опорной точки имеет индексную точку. Заметьте свою индивидуальную настройку, тогда Вы сможете на любом бинокле быстро выставить собственную диоптрическую коррекцию. Указание: Для того, чтобы правильно настроить резкость обоих монокуляров, используйте один и тот же объект. Для настройки резкости иных объектов на другие расстояния надо только повернуть фокусирующий ролик (Fig. 1/4).54 55 Крепление ремня для ношения и предохранительных колпачков Ремень для ношения, предохранительные колпачки для окуляров и объективов находятся в упаковке. Они, как показано на Fig. 2 + 3 , крепятся ремнем для ношения к петлям на бинокле. Указание: Просто пропустить ремень через петли на защитном колпачке для окуляра. Перед фиксацией ремня, как показано на Fig. 5, необходимо отрегулировать длину, подтягивая или отпуская ремень. На другой стороне защитной крышки сделать то же в аналогичной последовательности. По Вашему усмотрению защитный колпачок может крепиться только с одной

Лента для защитной крышки объектива крепится непосредственно к защитной крышке объектива (на выбор: справа или слева). Для крепления ленты защитной крышки объектива к биноклю используйте ремень для ношения или одну из двух петель для крепления ремня. Применение защитной крышки окуляра Защитная крышка окуляра насаживается на наглазники. При этом Вы можете сохранять выбранное Вами расстояние «глаз-окуляр». Перед пользованием биноклем снимите крышку. Крепление на штативе Бинокли серии ZEISS VICTORY HT могут крепиться при помощи переходника ZEISS Binofix Universal на любом стандартном фотоштативе. Номера заказов штативов ZEISS и креплений ZEISS Binofix Universal Вы найдете в разделе принадлежностей для своего ZEISS VICTORY HT. Уход и обслуживание Бинокль обработан покрытием ZEISS LotuTec

. Эффективный защитный слой на поверхности линз ощутимо уменьшает загрязнение благодаря особо гладкой поверхности и связанному с этим водотталкивающему эффекту. Все типы загрязнений меньше накапливаются и удаляются быстро и легко без всяких разводов. К тому же, покрытие LotuTec

устойчивое и износостойкое. Крупные частицы грязи на линзах (например, песок) не следует стирать, а только сдувать или сметать волосяной кисточкой. При пользовании на поверхности линз со временем могут появиться отпечатки пальцев. Самый простой способ чистки линз: подышать на них и протереть чистой салфеткой для чистки оптики. Для предохранения от образования грибкового налета на оптике, особенно в тропических условиях, бинокль необходимо хранить в сухом месте, обеспечивая постоянную вентиляцию внешних поверхностей линз. Какой-либо иной вид ухода для Вашего бинокля ZEISS VICTORY HT не требуется. Запасные части к «ZEISS VICTORY HT» Если Вам нужны какие-нибудь запасные части к Вашему биноклю, например, защитные колпачки, обращайтесь в магазины продажи или представительства ZEISS в Вашем регионе или в нашу сервисную службу. Вы можете обратиться с вопросами, позвонив в нашу сервисную службу с понедельника по пятницу с 8 до 18 часов (время среднеевропейское). Tел.: [phone] Факс: [phone] [e-mail] Принадлежности для бинокля ZEISS VICTORY HT

Ремень для ношения Air Cell Komfort 52 91 13 Комплект штатива из алюминия, вкл. видеоголовку и ремень для переноски 00 00 00-1778-480 Комплект карбонового штатива, вкл. видеоголовку и ремень для переноски 00 00 00-1793-996 Переходник для штатива Binofix Fernglas 52 83 87 Увеличительная насадка 3 x12 Mono 52 20 12

Принадлежности не входят в объем поставки!56 57 Мы оставляем за собой право на выполнение изменений относительно исполнения и объема комплекта с целью технического усовершенствования продукта.

技术参数 61 质保 90 Технические данные 8x42 10x42 8x54 10x54 Увеличение 8 10 8 10 Диаметр объектива (mm) 42 42 54 54 Диаметр выходного зрачка (mm) 5,3 4,2 6,7 5,4 Сумеречный фактор 18,3 20,5 20,7 23,2 Поле зрения (m/1000m) 136 110 130 110 Субъективный угол зрения (°) 62 63 60 63 Предел настройки аккомодации (m) 1,9 1,9 3,5 3,5 Диапазон настройки диоптрий (dpt.) +/- 4 +/-3 Расстояние выходного зрачка (mm) 16 16 Межзрачковое расстояние (mm) 54-76 58 - 76 Тип объектива FL/HT-Typ Призменная система Abbé-König Просветление LotuTec

Заполнение азотом да Водонепроницаемость mbar 500 Функциональная температура (°C) -30 / + 63 Длина (mm) 167 193 Ширина при расстоянии между зрачками 65 мм (mm) 128 142 Вес (g) 830 850 995 103558 59

Самостоятельная гарантия на бинокли, подзорные трубы и оптические прицелы Имя ZEISS является синонимом надежности и высокого качества. Поэтому мы - независимо от гарантийных обязательств продавца по отношению к покупателю - предоставляем на данное изделие ZEISS гарантию 10 лет в следующем объеме:

• В случае дефектов, связанных с недостатками материала или его обработки, в оптических и механических компонентах в течение 10 лет после покупки (от даты покупки) мы несем расходы на ремонтные работы и материалы. В случае дефектов, связанных с недостатками материала или его обработки, в электронных компонентах в течение первых 2 лет после покупки (от даты покупки) мы несем расходы на ремонтные работы и материалы. Мы оставляем за собой право на собственное усмотрение либо отремонтировать неисправные товары, заменить дефектные детали, либо заменить товар на аналогичный товар без дефектов. В случае устройства, выполненного в особом варианте расцветки, мы оставляем за собой право заменить его на устройство стандартной расцветки. Выходящие за данные рамки претензии любого рода и любого правового основания в связи с настоящей гарантией

• Гарантийное обслуживание не предоставляется в случае, если дефект связан с ненадлежащим использованием изделия или с применением аксессуаров сторонних производителей.

• Гарантия аннулируется в случае вмешательства и ремонта, произведенных в не авторизованной нами сервисной мастерской. На изнашиваемые детали, такие как ремень для ношения, защитные колпачки, резиновое армирование, пластмассовые части и т.п., предоставляется гарантия в рамках законодательных положений о

• Выходящие за рамки указанного претензии на гарантийное обслуживание, вытекающие из договора или закона, в частности, претензии на возмещение ущерба, нанесенного не самому изделию (косвенного ущерба), исключены. Это не относится к случаям, когда законом предусмотрена обязательная ответственность в связи с умыслом или грубой неосторожностью.

• Если вы хотите зарегистрировать у нас свое устройство ZEISS

можете сделать это путем онлайн-регистрации на нашем веб-сайте www.zeiss.com. После регистрации вы получите электронное письмо с подтверждением.

• Мы рекомендуем всегда отправлять устройства в их оригинальной упаковке и с подтверждением регистрации на ваше усмотрение либо напрямую в наш сервисный отдел в Вецларе (адрес см. ниже), либо через авторизованного дилера ZEISS. Если у вас имеется гарантийная карта / подтверждение регистрации и/или документ, подтверждающий покупку, пожалуйста, приложите их. Также было бы полезно вкратце описать, что подлежит ремонту – это ускорит выполнение работ, и вы получите свое устройство обратно быстрее. Рекомендуем скачать для этого наш специальный формуляр для ремонтных работ. Его вы найдете на нашем сайте в Центре загрузок или в разделе ремонта и сервиса. Просто заполните формуляр и отправьте вместе с хорошо запакованным товаром.

• Применяется право Федеративной Республики Германия. Подсудность для юрлиц - г. Ветцлар. Carl Zeiss Sports Optics GmbH Carl Zeiss Group Gloelstrasse 3-5 D-35576 Wetzlar Germany
