| Tuotetyyppi | Prismakiikarit |
| Malli | Zeiss Victory HT 10x54 |
| Suurennus | 10x |
| Objektiivin halkaisija | 54 mm |
| Lähtöpupillin halkaisija | 5,4 mm |
| Näkökenttä | 110 m/1000 m |
| Pienin tarkennusetäisyys | 3,5 m |
| Diopterinsäätö | ±4 dpt |
| Pupillien väli | 58 – 76 mm |
| Pituus | 193 mm |
| Leveys (65 mm:n välietäisyydellä) | 142 mm |
| Paino | 1035 g |
| Virransyöttö | Ei virtalähdettä (optinen instrumentti) |
| Objektiivityyppi | FL/HT |
| Prismajärjestelmä | Abbé-König |
| Heijastuksenestopinnoite | LotuTec® (hydrofobinen, kulutusta kestävä) |
| Typpitäyttö | Kyllä |
| Vedenpitävyys | 500 mbar |
| Käyttölämpötila | -30 °C – +63 °C |
| Valmistajan takuu | 10 vuotta (optiikka ja mekaniikka), 2 vuotta (elektroniikka) |
| Päätoiminnot | Keskustarkennus, yksilöllinen diopterin säätö, säädettävät okulaarit (4 asentoa), jalkaan kiinnitys Binofix-sovittimella |
| Huolto ja puhdistus | Puhalla suuret epäpuhtaudet pois, puhdista optisella liinalla; LotuTec®-pinnoite helpottaa puhdistusta. |
| Varaosat ja korjattavuus | Okulaarit, objektiivisuojukset, okulaarisuojukset, kantohihna; korjaus valtuutetussa Zeiss-huollossa. |
| Sisältyvät tarvikkeet | Kantohihna, okulaarisuojukset, objektiivisuojus, kiinnitysnyöri, kuljetuslaukku, puhdistusliina. |
Usein kysytyt kysymykset - Victory HT 10x54 ZEISS
Käyttäjien kysymyksiä aiheesta Victory HT 10x54 ZEISS
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kiikarit PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Victory HT 10x54 - ZEISS ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Victory HT 10x54 merkiltä ZEISS.

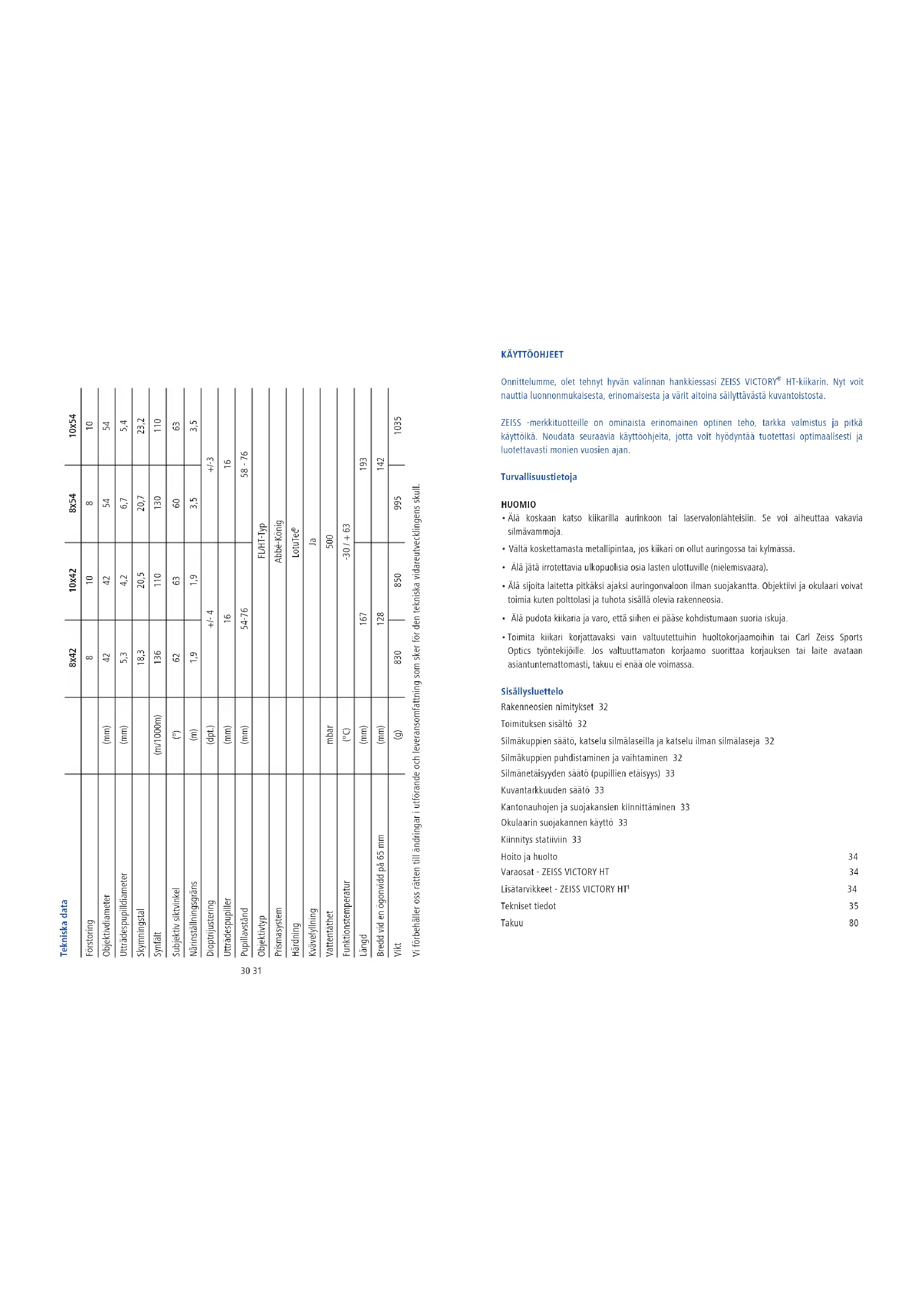

KÄYTTÖOHJE Victory HT 10x54 ZEISS
Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi ZEISS VICTORY® HT-kiikarin. Nyt voit nauttia luonnonmukaisesta, erinomaisesta ja värit aitoina säilyttävästä kuvantoistosta.
ZEISS -merkituotteille on ominaista erinomainen optinen teho, tarkka valmistus ja pitkä käyttöikä. Noudata seuraavia käyttöohjeita, jotta voit hyödyntää tuotettasi optimaalisesti ja luotettavasti monien vuosien ajan.
Turvallisuustietoja
HUOMIO
- Älä koskaan katso kiikarilla aurinkoon tai laservalonlähteisiin. Se voi aiheuttaa vakavia silmävammoja.
- Vältä koskettamasta metallipintaa, jos kiikari on ollut auringossa tai kylmässä.
- Älä jätä irrotettavia ulkopuolisia osia lasten ulottuville (nielemisvaara).
- Älä sijoita laitetta pitkäksi ajaksi auringonvaloon ilman suojakantta. Objektiivi ja okulaari voivat toimia kuten polttolasi ja tuhota sisällä olevia rakenneosia.
- Älä pudota kiikaria ja varo, että siihen ei pääse kohdistumaan suoria iskuja.
- Toimita kiikari korjattavaksi vain valtuutettuihin huoltokorjaamoihin tai Carl Zeiss Sports Optics työntekijöille. Jos valtuuttamaton korjaamo suorittaa korjauksen tai laite avataan asiantuntemaltomasti, takuu ei enää ole voimassa.
Sisällysluettelo
Rakenneosien nimitykset 32
Toimituksen sisältö 32
Silmäkuppien säätö, katselu silmälaseilla ja katselu ilman silmälaseja 32
Silmäkuppien puhdistaminen ja vaihtaminen 32
Silmänetäisyyden säätö (pupillien etäisyys) 33
Kuvantarkkuuden säätö 33
Kantonauhojen ja suojakansien kiinnittäminen 33
Okulaarin suojakannen käyttö 33
Kiinnitys statiiviin 33
Hoito ja huolto 34
Varaosat - ZEISS VICTORY HT 34
Lisätarvikkeet - ZEISS VICTORY HT ^1 34
Tekniset tiedot 35
Takuu 80
Rakenneosien nimitykset
- Silmäkupit
- Kantonauhojen silmukat
- Diopteritarkennus
- Kohdistuspyörä
Toimituksen sisältö
ZEISS VICTORY HT -kiikarit
| Tuote Tilausnumero Toimituksen sisältö | ||
| 8 x 42 | 52 45 28 | Kiikari |
| 8 x 54 | 52 56 28 | Okulaarin suojakansiObjektiivin suojakansiNauha objektiivin suojakannen kiinnitykseenKantohihnaKantolaukku |
| 10 x 42 | 52 45 29 | Optiikan puhdistusliinaKayttöohjeetTakuukorttiLaatusertifikaatti |
| 10 x 54 | 52 56 29 | |
Silmäkuppien säätö, katselu silmälaseilla ja katselu ilman silmälaseja
Kun katselet ilman silmälaseja, vedä silmäkupit ulos. Kierrä silmäkupit (kuva 4) ulos vasemmalle (vastapäivään) kiertämällä haluamaasi lukitusasentoon (kuvaus A).
Silmäkupit voidaan lukita neljään asentoon, alimpaan ja ylimpään asentoon sekä kahteen väliasentoon. Näiden säätömahdollisuuksien avulla voidaan muuttaa silmänetäisyyttä okulaarin lähtöpupilliin ja säätää se siten yksilöllisesti sopivaksi jokaiselle käyttäjalle.
Huomautus: Jos kierrät silmäkuppeja liian pitkälle vasemmalle, ne voivat irrota. Näin kuuluukin tapahtua, katso "Silmäkuppien puhdistaminen". Oikealle kiertämällä löydät uudelleen eri lukitusasennot.
Kun katselet kiikarilla silmälasien kanssa, kierrä silmäkuppeja oikealle (myötäpäivään) alaspäin, kunnes ne lukittuvat alimpaan asentoon (kuvaus B).
Silmäkuppien puhdistaminen ja vaihtaminen
Voit kiertää silmäkupit vaihtamista tai puhdistamista varten kokonaan irti kiikarista. Kierrä silmäkuppi kuvan mukaisesti kuva 4 ylimpään lukitusasentoon ja vielä kierteen verran sen ylitse, kunnes silmäkuppi irtoaa.
Kierrä silmäkupit puhdistamisen tai vaihtamisen jälkeen oikealle (myötäpäivään) kiertämällä täysin kiinni okulaariin. (Katso myös säätö silmälasien käyttäjille). Kevyellä nykäyksellä oikealle
silmäkuppien kierre lukittuu alimpaan asentoon. Sen jälkeen voit säätää lukitusasentojen avulla haluamasi etäisyyden silmän ja okulaarin välille.
HUOMIO: Kun silmäkupit ovat irrotettuna, okulaarissa on näkyvissä viisi ruuvia. Älä avaa näitä ruuveja, laitteesi takuu ei ehkä sen jälkeen ole enää voimassa.
Silmänetäisyyden säätö (pupillien etäisyys)
Taita kiikarin puoliskoja keskiakselinsa varassa, kunnes molempien okulaarien etäisyys vastaa silmiesi etäisyyttä. Näin voit säätaä silmillesi optimaalisen kuvan. Silmänetäisyys on optimaalinen, kun molemmilla silmillä kiikarilla katsottaessa muodostuu pyöreä kuva.
Kuvantarkkuuden säätö
Kiikarissa on kohdistuspyörä (kuvat 1/4) ja diopteritarkennuspyörä (kuvat 1/3).
Diopteritarkennusta varten sulje oikea silmä ja säädä kohdistuspyörän avulla (kuvat 1/4) kiikarin vasemman puoliskon kuva tarkaksi. Sulje sen jälkeen vasen silmä – jos tarpeellista – ja säädä kiikarin oikean puoliskon kuvan tarkkuus diopteritarkennuspyörällä (kuvat 1/3).
Diopteritarkennuksessa on asteikko merkeillä "+" ja "-" sekä indeksipiste, joka tukee säätämistä. Merkitse muistiin henkilökohtainen asetuksesi. Sen avulla voit myöhemmin säätää nopeasti kaikissa kiikareissa oman diopteritarkennuksesi.
Houmautus: Käytä kiikarin molempien puolien tarkennuksen säädössä aina samaa kohdetta. Tarkkuuden säätöön eri etäisyyksiltä käytetään tämän jälkeen vain tarkennuspainiketta (kuvat 1/4).
Kantonauhan ja suojakansien kiinnittäminen
Kantonauha, okulaarin suojakansi ja objektiivin suojakansi ovat pakkauksessa. Ne kiinnitetään kantonauhalla kiikarissa olevien lenkkien läpi kuvien 2 + 3 mukaisesti.
Houmautus: Kantonauha viedään vain okulaarin suojakannen lenkkien läpi. Ennen kuin kantonauha kiinnitetään kuvan 5 mukaisesti, nauhan pituus pitää säättää haluttuan pituuteen kiristämällä tai löysäämällä sitä. Molemmilla puolilla menetellään samalla tavoin. Harkintasi mukaan voit kiinnittää okulaarin suojakannen vain toiselle puolelle.
Objektiivin suojakannen nauha sijoitetaan suoraan (joko oikealle tai vasemmalle puolelle) objektiivin suojakanteen. Käytä objektiivin suojakannen nauhan kiinnityksessä kiikariin joko kantohihnaa tai kantohihnan toista lenkkiä.
Okulaarin suojakannen käyttö
Okulaarin suojakansi painetaan silmäkuppien päälle. Voit tällöin säilyttää säätämäsi silmän- ja okulaarinetäisyyden. Siirrä suojakansi sivuun ennen kiikarin käyttöä.
Kiinnitys statiiviin
ZEISS VICTORY HT -sarjan kiikarit voidaan kiinnittää yleiskäyttöisellä ZEISS Binofix Universal -statiiviadapterilla kaikkiin tavallisiin statiiveihin.
ZEISS -statiivin ja ZEISS Binofix Universal -statiiviadapterin tilausnumerot on esitetty luvussa Lisätarvikkeet - ZEISS VICTORY HT.
Hoito ja huolto
Kilkarissa on ZEISS LotuTec ^b -pinnoite. Linssipintojen tehokas suojakerros vähentää merkittävästi linssin likaantumista, koska siinä on erityisen sileä pinta ja tähän liittyvä voimakas vettä hylkivä ominaisuus. Minkäänlainen lika ei kiinnity siihen helposti ja se voidaan puhdistaa vaivatta nopeasti ja raitoja jättämätta. LotuTec ^b -pinnoite on myös kestävä ja naarmuuntumaton.
Älä pyyhi karkeita likahiukkasia (esim. hiekka) linsseistä, vaan henkäise linssejä tai harjaa ne pois harjasivellimella. Sormenjaljet voivat ajan myötä tarkertua linssien pintoihin, henkäisy ja puhtaalla optiikan puhdistuslinalla pyyhkimen on helpoin tapa puhdistaa linssit. Sienikerrostumien estämiseksi, erityisesti trooppisessa ilmastossa, auttaa säilyttäminen kuivassa paikassa ja linssien ulkopintojen hyvä tuulettaminen.Muutoin ZEISS VICTORY HT kilkari ei tarvitse mitään erillistä hoitoa.
Varaosat - ZEISS VICTORY HT
Jos tarvitset varaosia kiikariisi, esimerkiksi suojakannen, käänny erikoislikkeen, ZEISS edustajan tai huoltopalvelumme puoleen.
Vastaamme mielellämme asiakastiedusteluihin puhelimitse maanantaista perjantaihin klo 8 - 18 (MEZ).
Puh.: +49 (0) 64 41-4 67 61
Lisätarvikkeet - ZEISS VICTORY HT ^1
Ilmatyynyillä varutettu kantohihna 52 91 13
Alumiinistatiivi sis. videopään ja kantonauhan 00 00 00-1778-480
Carbon-statiivisarja. Videopää ja kantonauha 00 00 00-1793-996
Binofix -statiiviadapteri 52 83 87
Suurennusmonokulaari 3 x12 Mono 52 20 12
Lisätarvike ei sisälly toimitukseen!
Tekniset tiedot
| Tekniset tiedot | 8x42 10x42 | 8x54 10x54 | |||
| Suurennos 8 10 8 10 | |||||
| Objektiivin halkaisija (mm) 42 42 54 54 | |||||
| Ulostulopupillienhalkaisija | (mm) | 5,3 | 4,2 | 6,7 | 5,4 |
| Hämäräluku | 18,3 | 20,5 | 20,7 | 23,2 | |
| Näkökenttä | (m/1000m) | 136 110 130 | 110 | ||
| Subjektiivinen näkökulma | (°) 62 63 60 | 63 | |||
| Lähisäätöraja | (m) | 1,9 1,9 | 3,5 3,5 | ||
| Dioptriasäätöalue | (dpt.) | +/- 4 | +/-3 | ||
| Ulostulopupillien etäisyys (mm) | 16 | 16 | |||
| Pupillietäisyys (mm) | 54-76 | 58 - 76 | |||
| Objektiivityppi | FL/HT-Typ | ||||
| Prismajärjestelmä | Abbé-König | ||||
| Kovapinta | LotuTec® | ||||
| Typpitäyttö | Kyllä | ||||
| Vesitiiviys | mbar | 500 | |||
| Toimintalämpötila | (°C) | -30 / + 63 | |||
| Pituus | (mm) | 167 | 193 | ||
| Leveys silmänetäisyydellä 65 mm | (mm) | 128 | 142 | ||
| Paino | (g) | 830 850 995 | 1035 | ||
Pidätetään oikeus mallin ja toimituksen sisällön muutoksiin, jotka edistävät laitteen teknistä kehittämistä.
POKYNY K POUŽÍVÁNÍ
Riippumaton takuu kiikareille ja kaukoputkille
ZEISS -nimi edustaa luotettavaa ja hyvää laatutasoa. Sen vuoksi takaamme valmistajana tälle ZEISS -tuotteelle - riippumatta myyjän takuista asiakkaalle - 10 vuoden takuun seuraavalla laajuudella:
- Korvaamme optisten ja mekaanisten rakenneosien materiaali- tai valmistusvirheistä aiheutuneiden puutteiden työ- ja materiaalikustannukset 10 vuoden ajalta oston jälkeen (ostopäivä). Korvaamme elektronisten rakenneosien materiaali- ja valmistusvirheistä aiheutuneiden puutteiden työ- ja materiaalikustannukset ensimmäisenä 2 vuotena oston jälkeen (ostopäivä).Pidätämme oikeuden korjata puutteelliset tuotteet, vaihtaa vialliset osat tai korvata tuote samanlaisella, virheettömällä tuotteella oman arviomme mukaisesti. Mikäli kyseessä on tuote erikoisvärillä, pidätämme oikeuden vaihtaa tuote vakioväriseen tuotteeseen. Tämän yllittävät vaatimukset, olivatpa ne minkälaisia tahansa tai perustuvat mihin tahansa oikeusperusteeseen, ovat tämän takuun yhteydessä poissuljettuja.
- Takuuoikeutta ei ole, jos puute aiheutuu asiattomasta käytöstä tai muiden toimittajien lisätarvikkeiden käytöstä.
- Takuu raukeaa, jos tehdään muutoksia tai korjauksia, joita ei suorita valtuuttamamme huoltopalvelu. Kuluville osille kuten kantohihnat, suojakannet, kumivarusteet, muoviosat ja muut vastaavat annamme takuun laillisten takuuehtojen puitteissa.
- Tämän yllittävät takuuvaatimukset, syntyvätpä ne sopimuksesta tai laista, ovat poissuljetut, erityisesti sellaisten vahinkojen korvaamisvaatimukset, jotka eivät ole aiheutuneet itse tuotteelle (välilliset vahingot). Tämä ei päde, mikäli on kysymys tahallisuudesta tai törkeästä huolimattomuudesta pakottavan lain nojalla.
- Mikäli haluat rekisteröidä ZEISS tuotteesi, voit tehdä sen online-rekisteröintisivulla www-sivuillamme osoitteessa www.zeiss.com. Rekisteröinnin jälkeen saat vahvistuksen rekisteröinnistä sähköpostitse.
- Periaatteessa suosittelemme, että lähetät laitteet aina alkuperäispakkaukessaa rekisteröintivahvistuksen kanssa mielellään joko suoraan asiakaspalveluumme Wezlariin (osoite alla) tai lähetät ne valtuutetun ZEISS-myyjän välityksellä. Mikäli sinulla on vielä takuukortti/rekisteröintivahvistus ja/tai ostotosite, liitä ne lähetykseen. On tärkeää, että kuvaat lyhyesti, mitä pitää korjata – se nopeuttaa asiasi käsittelyä ja laitteesi palautetaan nopeammin. Tähän tarkoitukseen kannattaa ladata korjauslomakkeemme. Löydät sen kotisivuiltamme latauskeskuksesta tai alueelta Palvelu & Korjaukset. Täytä lomake ja lähetä se hyvin pakatun tuotteen kanssa.
- Sovelletaan Saksan liittotasavallan lakia, oikeusistuin on kauppatuomioistuin Wetzlar.
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstrasse 3-5
D-35576 Wetzlar
Germany
