Victory HT 10x54 - Jumelles ZEISS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Victory HT 10x54 ZEISS au format PDF.
| Type de produit | Jumelles prismatiques |
| Modèle | Zeiss Victory HT 10x54 |
| Grossissement | 10x |
| Diamètre de l'objectif | 54 mm |
| Diamètre de la pupille de sortie | 5,4 mm |
| Champ de vision | 110 m/1000 m |
| Distance minimale de mise au point | 3,5 m |
| Réglage dioptrique | ±4 dpt |
| Distance interpupillaire | 58 – 76 mm |
| Longueur | 193 mm |
| Largeur (à écartement de 65 mm) | 142 mm |
| Poids | 1035 g |
| Alimentation | Aucune (instrument optique) |
| Type d'objectif | FL/HT |
| Système de prismes | Abbé-König |
| Traitement antireflet | LotuTec® (hydrophobe, anti-abrasif) |
| Remplissage à l'azote | Oui |
| Étanchéité à l'eau | 500 mbar |
| Température de fonctionnement | -30 °C à +63 °C |
| Garantie fabricant | 10 ans (optique et mécanique), 2 ans (électronique) |
| Fonctions principales | Mise au point centrale, réglage dioptrique individuel, bonnettes ajustables (4 positions), fixation sur pied via adaptateur Binofix |
| Entretien et nettoyage | Souffler les grosses impuretés, nettoyer avec chiffon optique ; revêtement LotuTec® facilite le nettoyage |
| Pièces détachées et réparabilité | Bonnettes, couvre-objectifs, couvre-oculaires, sangle de transport ; réparation par SAV agréé Zeiss |
| Accessoires inclus | Sangle de transport, couvre-oculaires, couvre-objectif, cordon d'attache, sac de transport, chiffon de nettoyage |
FOIRE AUX QUESTIONS - Victory HT 10x54 ZEISS
Questions des utilisateurs sur Victory HT 10x54 ZEISS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jumelles au format PDF gratuitement ! Retrouvez votre notice Victory HT 10x54 - ZEISS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Victory HT 10x54 de la marque ZEISS.

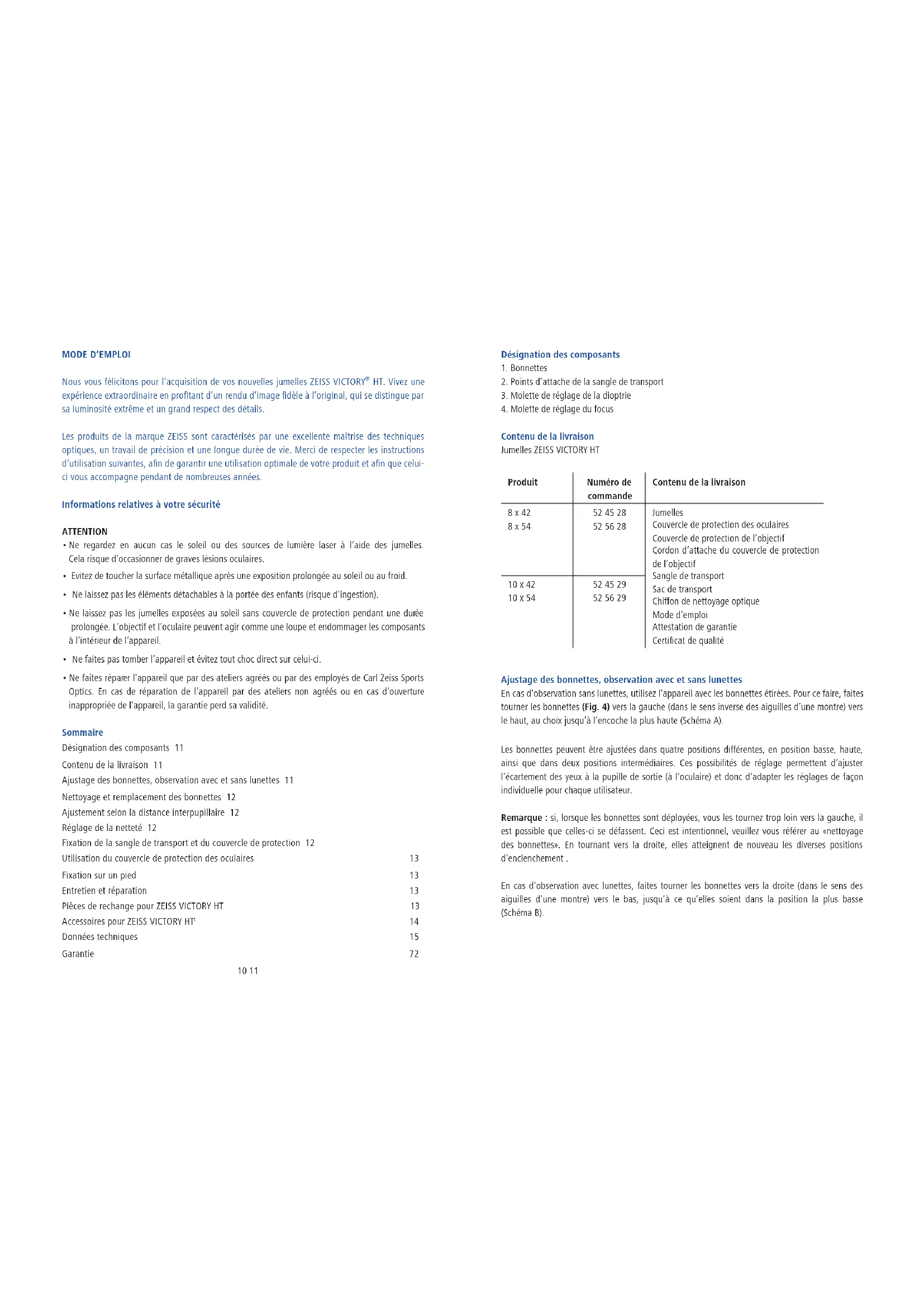

MODE D'EMPLOI Victory HT 10x54 ZEISS
Modo d'emploi / Garantie
Nous vous félicitons pour l'acquisition de vos nouvelles jumelles ZEISS VICTORY ^® HT. Vivez une expérience extraordinaire en profitant d'un rendu d'image fidèle à l'original, qui se distingue par sa luminosité extrême et un grand respect des détails.
Les produits de la marque ZEISS sont caractérisés par une excellente maîtrise des techniques optiques, un travail de précision et une longue durée de vie. Merci de respecter les instructions d'utilisation suivantes, afin de garantir une utilisation optimale de votre produit et afin que celui-ci vous accompagne pendant de nombreuses années.
Informations relatives à votre sécurité
ATTENTION
- Ne regardez en aucun cas le soleil ou des sources de lumière laser à l'aide des jumelles. Cela risque d'occasionner de graves lésions oculaires.
- Evitez de toucher la surface métallique après une exposition prolongée au soleil ou au froid.
- Ne laissez pas les éléments détachables à la portée des enfants (risque d'ingestion).
- Ne laissez pas les jumelles exposées au soleil sans couvercle de protection pendant une durée prolongée. L'objectif et l'oculaire peuvent agir comme une loupe et endommager les composants à l'intérieur de l'appareil.
- Ne faites pas tomber l'appareil et évitez tout choc direct sur celui-ci.
- Ne faites réparer l'appareil que par des ateliers agréés ou par des employés de Carl Zeiss Sports Optics. En cas de réparation de l'appareil par des ateliers non agréés ou en cas d'ouverture inappropriée de l'appareil, la garantie perd sa validité.
Sommaire
Désignation des composants 11
Contenu de la livraison 11
Ajustage des bonnettes, observation avec et sans lunettes 11
Nettoyage et remplacement des bonnettes 12
Ajustement selon la distance interpupillaire 12
Réglage de la netteté 12
Fixation de la sangle de transport et du couvercle de protection 12
Utilisation du couvercle de protection des oculaires 13
Fixation sur un pied 13
Entretien et réparation 13
Pièces de rechange pour ZEISS VICTORY HT 13
Accessoires pour ZEISS VICTORY HT ^1 14
Données techniques 15
Garantie 72
Désignation des composants
- Bonnettes
- Points d'attache de la sangle de transport
- Molette de réglage de la dioptrie
- Molette de réglage du focus
Contenu de la livraison
Jumelles ZEISS VICTORY HT
| Produit | Numéro de commande | Contenu de la livraison |
| 8 x 42 | 52 45 28 | Jumelles |
| 8 x 54 | 52 56 28 | Couvercle de protection des oculairesCouvercle de protection de l'objectifCordon d'attache du couvercle de protection de l'objectifSangle de transportSac de transportChiffon de nettoyage optiqueMode d'emploiAttestation de garantieCertificat de qualité |
| 10 x 42 | 52 45 29 | |
| 10 x 54 | 52 56 29 |
Ajustage des bonnettes, observation avec et sans lunettes
En cas d'observation sans lunettes, utilisez l'appareil avec les bonnettes étirées. Pour ce faire, faites tourner les bonnettes (Fig. 4) vers la gauche (dans le sens inverse des aiguilles d'une montre) vers le haut, au choix jusqu'à l'encoche la plus haute (Schéma A).
Les bonnettes peuvent être ajustées dans quatre positions différentes, en position basse, haute, ainsi que dans deux positions intermédiaires. Ces possibilités de réglage permettent d'ajuster l'écartement des yeux à la pupille de sortie (à l'oculaire) et donc d'adapter les réglages de façon individuelle pour chaque utilisateur.
Remarque : si, lorsque les bonnettes sont déployées, vous les tournez trop loin vers la gauche, il est possible que celles-ci se défassent. Ceci est intentionnel, veuillez vous référer au «nettoyage des bonnettes». En tournant vers la droite, elles atteignent de nouveau les diverses positions d'enclenchement.
En cas d'observation avec lunettes, faites tourner les bonnettes vers la droite (dans le sens des aiguilles d'une montre) vers le bas, jusqu'à ce qu'elles soient dans la position la plus basse (Schéma B).
Nettoyage et remplacement des bonnettes
Vous pouvez dévisser entièrement les bonnettes des jumelles pour les remplacer ou les nettoyer. Dégagez les bonnettes en les tournant jusqu'à l'encoche supérieure comme indiqué sur la fig. 4 et dévissez-les entièrement par le biais d'un filetage en tournant dans le même sens. Une fois les bonnettes remplacées ou nettoyées, tournez-les entièrement vers la droite (dans le sens des aiguilles d'une montre) sur l'oculaire (voir également le réglage pour les porte-lunettes). En donnant un léger à-coup vers la droite, le filetage des bonnettes s'encastre dans la position la plus basse. Vous pouvez alors comme d'habitude régler la distance souhaitée entre l'oeil et l'oculaire à partir des encoches.
ATTENTION : Lorsque les bonnettes sont dévissées, vous pouvez voir cinq vis sur l'oculaire. Veuillez ne pas toucher à ces vis. La garantie de votre appareil pourrait ainsi perdre sa validité.
Ajustement selon la distance interpupillaire
Pliez les deux moitiés des jumelles sur l'axe du milieu jusqu'à ce que la distance entre les deux oculaires corresponde à la distance entre vos yeux. Vous obtiendrez ainsi une image optimale pour vos yeux. La distance interpupillaire optimale est obtenue lorsque vous voyez une image circulaire en regardant avec les deux yeux dans les jumelles.
Réglage de la netteté
Les jumelles comportent une molette de réglage du focus (Fig. 1/4) et une molette de réglage de la dioptrie (Fig. 1/3).
Pour procéder au réglage, fermez l'œil droit et réglez l'image dans la moitié gauche de la jumelle à l'aide de la molette de réglage du focus (Fig. 1/4). Puis fermez l'œil gauche et, si nécessaire, réglez l'image dans la moitié droite de la jumelle à l'aide de la molette de réglage de la dioptrie (Fig. 1/3).
Le réglage de la dioptrie est gradué avec une échelle représentée par les signes « + » et « - » et a un point d'indice comme point de repère. Notez votre réglage personnel, vous pourrez alors procéder rapidement à votre propre réglage de la dioptrie sur toutes les jumelles.
Remarque : utilisez systématiquement le même objet pour régler la netteté de l'image sur les deux côtés des jumelles ! Pour régler la netteté d'autres objets, pour des distances différentes, utilisez alors uniquement le bouton de réglage du focus (Fig. 1/4) .
Fixation de la sangle de transport et du couvercle de protection
Dans l'emballage, vous trouverez la sangle de transport, le couvercle de protection des oculaires et le couvercle de protection de l'objectif. Ces éléments seront fixés sur les jumelles avec la sangle de transport via les les points d'attache, comme indiqué dans les fig. 2 + 3.
Remarque : faites simplement passer la sangle de transport dans les points d'attache du couvercle de protection des oculaires. Avant que la sangle, comme indiqué sur la fig. 5 ne soit mise en place, ajustez-la à la longueur désirée en serrant ou en desserrant la sangle. Veuillez procéder de la même manière pour l'autre côté du couvercle de protection des oculaires si nécessaire. Si vous le souhaitez, vous pouvez ne fixer le couvercle de protection des oculaires que d'un seul côté.
L'attache du couvercle de protection de l'objectif doit être mise en place directement (à gauche ou à droite, au choix) sur le couvercle de protection de l'objectif. Afin de fixer l'attache du couvercle de protection de l'objectif sur les jumelles, utilisez la sangle de transport ou l'un des deux points d'attache pour la fixation de la sangle de transport.
Utilisation du couvercle de protection des oculaires
Le couvercle de protection des oculaires est fixé sur les bonnettes. Vous pouvez conserver ici la distance interpupillaire que vous souhaitez. Avant d'utiliser les jumelles, retirez le couvercle de protection.
Fixation sur un pied
Grâce au support universel de fixation Binofix de la marque ZEISS, les jumelles de la gamme ZEISS VICTORY HT peuvent être fixées sur un pied de fixation classique pour appareil photo. Les numéros de commande des pieds de fixation ZEISS et du support de fixation universel Binofix de ZEISS sont indiqués au chapitre Accessoires pour vos jumelles ZEISS VICTORY HT.
Entretien et réparation
Les jumelles sont équipées du revêtement LotuTec ^® de la marque ZEISS. Cette couche de protection efficace pour les surfaces des lentilles réduit nettement la quantité d'impuretés présentes sur les lentilles en rendant leur surface particulièrement lisse et en accentuant ainsi l'effet hydrophobe. Tous les types d'impuretés s'accrochent moins à la surface et peuvent être retirés rapidement, facilement et sans traces. Ainsi, le revêtement LotuTec ^® est résistant et antiabrasif.
N'essuyez pas les grosses impuretés (par ex. le sable) sur la lentille mais soufflez dessus ou retirez-les à l'aide d'un pinceau. Les traces de doigt risquent d'altérer à la longue la surface de la lentille. La façon la plus simple de nettoyer la surface de la lentille est de souffler dessus et de frotter à l'aide d'un chiffon de nettoyage pour optiques. Afin d'éviter la formation de champignons sur le matériel optique, en particulier en cas d'utilisation en milieu tropical, conservez les jumelles dans un lieu sec et assurez-vous que la surface extérieure des lentilles est constamment bien aérée. Vos jumelles ZEISS VICTORY HT ne nécessitent pas d'entretien particulier.
Pièces de rechange pour ZEISS VICTORY HT
Si vous avez besoin de pièces de rechange pour vos jumelles, comme un nouveau couvercle de protection par exemple, veuillez vous adresser à votre revendeur, au représentant régional ZEISS ou à notre service client.
Notre service client est disponible pour répondre à toutes vos questions par téléphone, du lundi au vendredi, de 8h à 18h (CET).
Tel.: +49 (0) 64 41-4 67 61
Fax: +49 (0) 64 41-4 83 69
service.sportsoptics@zeiss.de
Accessoires pour ZEISS VICTORY HT ^1
Sangle de transport Air Cell Komfort 52 91 13
Kit de fixation avec pied en alu, tête vidéo et sangle incl. 00 00 00-1778-480
Kit de fixation avec pied en carbone, tête vidéo et sangle incl. 00 00 00-1793-996
Adaptateur de fixation pour jumelles Binofix 52 83 87
Zoom 3 x12 Mono 52 20 12
Les accessoires ne sont pas inclus dans le contenu de la livraison !
Données techniques
| 8x42 10x42 | 8x54 10x54 | ||||
| Zoom 8 10 8 10 | |||||
| Diamètre de l'objectif (mm) 42 42 54 54 | |||||
| Diamètre de la pupille de sortie | (mm) | 5,3 | 4,2 | 6,7 | 5,4 |
| Amplitude | 18,3 | 20,5 | 20,7 | 23,2 | |
| Champ de vision | (m/1000m) | 136 110 130 | 110 | ||
| Angle visuel subjectif | (°) 62 63 60 | 63 | |||
| Limite de proximité | (m) | 1,9 | 1,9 | 3,5 | 3,5 |
| Etendue de réglage dioptrique | (dpt.) | +/- 4 | +/-3 | ||
| Distance des pupilles de sortie | (mm) | 16 | 16 | ||
| Ecart interpupillaire | (mm) | 54-76 | 58 - 76 | ||
| Type d'objectif | FL/HT-Typ | ||||
| Système de prismes | Abbé-König | ||||
| Couche anti-reflct | LotuTec ^ | ||||
| Chargé en azote | Oui | ||||
| Etanchéité à l'eau | mbar | 500 | |||
| Température de fonctionnement (°C) | -30 / + 63 | ||||
| Longueur | (mm) | 167 | 193 | ||
| Largeur pour une amplitude visuelle de 65 mm | (mm) | 128 | 142 | ||
| Poids | (g) | 830 850 995 | 1035 | ||
Sous réserve de modifications dans la production et le contenu de la livraison, servant au développement technique.
ISTRUZIONI D'IMPIEGO
Garantie pour jumelles, longues-vues et lunettes de visée
Le nom ZEISS est synonyme de haut de gamme et de fiabilité. C'est pourquoi nous accordons, en tant que fabricant, et indépendamment des obligations de garantie du vendeur vis-à-vis du client, une garantie de 10 ans pour ce produit ZEISS.
Couverture de la garantie :
- En cas de vices de matériau ou de fabrication des composants optiques et mécaniques, nous prenons en charge les frais d'ouvrage et de matériaux pour une période de 10 ans à compter de l'achat (date d'achat). En cas de vices de matériau ou de fabrication des composants électroniques, nous prenons en charge les frais d'ouvrage et de matériaux pour une période de 2 ans à compter de l'achat (date d'achat). Nous nous réservons le droit, à notre seule discrétion, de procéder à la réparation de produit présentant un vice, au changement d'une pièce défectueuse et au remplacement d'un produit par un produit équivalent. Dans la mesure où l'appareil concerné est dans un coloris spécial, nous réservons le droit de l'échanger contre un produit dans un coloris standard. Toute exigence allant au-delà de cette garantie est totalement exclue.
- Toute demande en garantie est annulée si le défaut est provoqué par une utilisation non conforme ou si des accessoires étrangers ont été utilisés.
- La garantie est supprimée en cas d'interventions et de réparations qui n'ont pas été réalisées par un service après-vente que nous avons homologué. Pour les pièces d'usure comme les sangles de port, les capuchons de protection, les renforcements en caoutchouc, les pièces en plastiques et autres, nous fournissons une garantie dans le cadre des dispositions légales.
- Les demandes au-delà de la prestation de garantie, que ce soit d'origine contractuelle ou légale, sont exclues, en particulier les demandes pour des dommages qui ne concernent pas directement la marchandise (dommages consécutifs). Cette clause ne s'applique pas en cas de faute intentionnelle ou de négligence grave pour lesquelles la loi impose une responsabilité.
-
Si vous souhaitez enregistrer votre produit ZEISS auprès de notre service, veuillez vous rendre sur notre site Internet, dans la rubrique Enregistrement produit, www.zeiss.com. Vous recevrez un e-mail de confirmation à l'issue de votre enregistrement.
-
En règle générale, nous vous recommandons de conserver systématiquement les produits dans leur emballage d'origine et de les faire parvenir accompagnés de la preuve d'enregistrement directement au service clientèle à Wetzlar (adresse indiquée ci-dessous) ou à un revendeur ZEISS agréé. Dans la mesure du possible, veuillez y joindre également la carte de garantie / preuve d'enregistrement et / ou le ticket de caisse. Vous devez impérativement décrire brièvement ce qui nécessite d'être réparé, vous accélérerez ainsi la prise en charge et l'appareil vous sera plus rapidement retourné. Il est préférable de télécharger par la même occasion le formulaire de réparation, disponible sur notre site dans le Centre de téléchargement ou dans la rubrique Service après-vente. Il vous suffit de remplir le formulaire et de le joindre à votre produit soigneusement emballé.
- Le droit qui s'applique est celui de la République Fédérale d'Allemagne. Le tribunal compétent pour les professionnels est Wetzlar.
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstrasse 3 – 5
D-35576 Wetzlar
Germany
