РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z87 Extreme6/ac ASROCK

Благодарим вас за приобретение надежной материнской платы ASRock Z87 Extreme6/ac / Z87 Extreme6, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

фактор ATX)

1.2 Спецификация

Платформа

высококачественных конденсаторов из проводящих полимеров производства Японии)

A-Style

TM

4n

Intel ^® Core ^TM

^ro поколения процессоров

* Turbo Boost 2.0

* серии К с разблокированным

множителем Поддержка полного разгона процессора ASRock BCLK

Чипсет

Z87

Память

одинарный при x16 (PCIE2); двойной при x8 (PCIE2) / x8 (PCIE3); тройной при x8 (PCIE2) / x4 (PCIE3) / x4 (PCIE4))

CrossFireX ^TM

^TM , 3-Way CrossFireX ^TM и ^TM и SLI ^TM

Графическая

система

in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

HD Graphics: Intel® Quick Sync Video c AVC, MVC (S3D) u MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600

1792 M6

разрешением до 4K × 2K (4096x2304) при 24 Гц

1920x1200 при 60 Гц

4K × 2K (4096 × 2304) при 24 _ц

HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)

DisplayPort

HD-DVD через порты DVI-I, HDMI и DisplayPort

Аудио

данных (аудиокодек Realtek ALC1150)

• 115 дБ SNR DAC с дифференциальным усилителем
• TI° NE5532 Premium Headset Amplifier (поддержка наушников с сопротивлением до 600 Ом)
• Технология Direct Drive
• Крышка с экранированием от электромагнитных помех
• Изолирующее экранирование печатной платы

ЛВС

(только Intel® I217V)

Беспроводная

ЛВС (только

для Z87 Ex-

treme6/ac) подключения до 867 Мбит/с

(передача) x 2 (прием)»

Порты ввода-

вывода

на задней

панели

динамик / сабвуфер / линейный вход / передние динамики / микрофон

Запоминающие устройства

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 и Intel Smart Response Technology), NCQ, AHCI и «горячая» замена

функций NCQ, AHCI и «горячей» замены (разъем SATA3_A4 используется совместно с портом eSATA)

NCQ, AHCI, «горячей» замены и множителя портов

Разъемы

3-контактный)

х 3-контактный)

Density Power Connector)

Особенности BIOS

многоязычного ГИП (1 х основной BIOS и 1 х BIOS резервного копирования)

копирования UEFI

ACPI 1.1

Диск с ПО

CyberLink MediaEspresso 6.5 (демоверсия), браузер и панель инструментов Google Chrome, Start8, MeshCentral, Splashtop Streamer

Контроль

регулировкой оборотов по температуре ЦП)

oc

Сертификация

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows® таких ограничений нет. Для использования той памяти, которую OC Windows® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short Open 1 2 3

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1 или 2, № 14)

1_2 по умолчанию 2_3 Сброс настроек CMOS

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Предназначение переключателя сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной

панели

(9-контактная, PANEL1)

(См. стр. 1 или 2, № 21)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и

индикатор состояния

системы к этой колодке

В соответствии с

распределением

КОНТАКТОВ,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания(3-контактная, PLED1)(См. стр. 1 или 2, No 16)		Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.
	[SATA3_0_1:См. стр. 1 или 2, No 11)(SATA3_2_3:см. стр. 1 или 2, No 12)(SATA3_4_5:см. стр. 1 или 2, No 13)(SATA3_A1_A2:см. стр. 1 или 2, No 10)(SATA3_A3_A4:см. стр. 1 или 2, No 9)	Эти десять разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если на задней панели ввода-вывода подключен порт eSATA, внутренний SATA3_A4 не работает.Чтобы минимизировать время загрузки, используйте порты Intel® Z87 SATA (SATA3_0) для самозагружаемых устройств.
Колодки USB 2.0.(9-контактная, USB2_3)(См. стр. 1 или 2, No 23)(9-контактная, USB4_5)(См. стр. 1 или 2, No 24)(USB6)(См. стр. 1 или 2, No 22)		Кроме четырех портов USB 2.0 на панели ввода-вывода на материнской плате также есть три колодки и один порт. Каждая колодка USB 2.0 может поддерживать два порта.

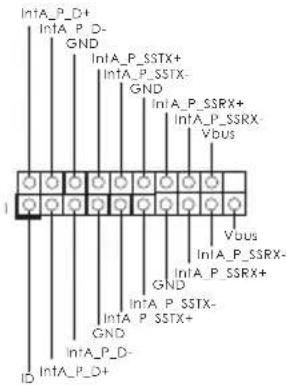

Колодки USB 3.0.

(19-контактная, USB3_4_5)

(См. стр. 1 или 2, № 8)

(19-контактная, USB3_6_7)

(См. стр. 1 или 2, № 25)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Кроме четырех портов

USB 3.0 на панели ввода- вывода на материнской плате также есть две колодки. Каждая колодка USB 3.0 может поддерживать два порта.

IntA_P_D+ GND IntA_P_SSTX+ GND IntA_P_SSTX- Vbus Vbus IntA_P_SSRX+ GND IntA_P_SSTX- GND IntA_P_D- IntA_P_D+

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1 или 2, № 28)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Эта колодка

предназначена

для подключения

аудиоустройств к

передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

Колодка динамика корпуса(4-контактная, SPEAK-ER1)(См. стр. 1 или 2, No 15)		Предназначена для подключения динамика корпуса.
Разъемы для вентиляторов корпуса и блока питания(4-контактный, CHA_FAN1)(См. стр. 1 или 2, No 17)(3-контактный, CHA_FAN2)(См. стр. 1 или 2, No 31)(3-контактный, CHA_FAN3)(См. стр. 1 или 2, No 30)(3-контактный, PWR_FAN1)(См. стр. 1 или 2, No 1)		Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.
Разъемы вентиляторов ЦП(4-контактный, CPU_FAN1)(См. стр. 1 или 2, No 3)(3-контактный, CPU_FAN2)(См. стр. 1 или 2, No 4)		Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.
Разъем питания ATX(24-контактный, ATXPWR1)(См. стр. 1 или 2, No 7)		Эта материнская плата снабжена 24-контактным разъемом питания ATX. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13.
Разъем питания ATX 12 B(8-контактный, ATX12V1)(См. стр. 1 или 2, No 2)		Эта материнская плата снабжена 8-контактным разъемом питания ATX 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

Разъем питания SLI/ XFIRE

(4-контактный, SLI/XFIRE_PWR1)

(См. стр. 1 или 2, № 26)

Этот разъем

предназначен для

подключения разъема

питания жесткого

диска при установке на

материнскую плату двух

видеокарт.

Колодка инфракрасного модуля

(5-контактная, IR1)

(См. стр. 1 или 2, № 29)

Эта колодка поддерживает дополнительную беспроводную передачу и прием сигналов инфракрасного модуля.

Колодка

последовательного порта

(9-контактная, COM1)

(См. стр. 1 или 2, № 27)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Колодка COM1

поддерживает

подключение модуля

последовательного

порта.

1.5 Электронные кнопки

Материнская плата снабжена тремя электронными кнопками: кнопка питания, кнопка перезагрузки и переключатель сброса настроек CMOS, предназначенными для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS.

Кнопка питания

(PWRBTN)

(См. стр. 1 или 2, № 19)

Кнопка питания

предназначена для

быстрого включения/

выключения системы.

Кнопка перезагрузки

(RSTBTN)

(См. стр. 1 или 2, № 20)

Кнопка перезагрузки

предназначена для

быстрой перезагрузки

системы.

Кнопка сброса настроек

CMOS

(CLRCBTN)

(См. стр. 1 или 2, № 14)

Кнопка сброса настроек

CMOS предназначена

для быстрого обнуления

значений CMOS.

Эта функция работает только, если питания компьютера выключено и он отключен от сети питания.

Селекторный

переключатель BIOS

(BIOS_SEL1)(Cm. cTp. 1

или 2, № 18)

Селекторный переключатель

BIOS предназначен для запуска

системы с использованием

BIOS A или BIOS B.

Эта материнская плата снабжена двумя микросхемами BIOS — основной BIOS

(BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень

защиты и стабильности системы. Обычно система использует основную BIOS. При

повреждении или сбое основной BIOS просто установите селекторный переключатель

BIOS в положение «В», и при следующем запуске системы будет использоваться

резервная BIOS. После этого в утилите настройки UEFI используйте опцию Secure

Васкир UEFI, чтобы выполнить копирование рабочих файлов BIOS в основную BIOS

для обеспечения нормальной работы системы. Для обеспечения безопасности ручное

обновление резервной копии BIOS пользователем отключено. Определить, какая BIOS

используется в настоящее время, можно по светодиодном индикаторам BIOS (BIOS_

A_LED или BIOS_B_LED).
