1.1 Lieferumfang

1.2 Technische Daten

Plattform

hochqualitative leitfähige Polymer-Kondensatoren)

A-Stil

'TM

Prozessor

Intel ^® Core ^TM -Prozessors

der 4. Generation

* Turbo Boost 2.0-Technologie

* K-Serie Unterstützt

ASRock-BCLK-Übertaktung (voller Bereich)

Chipsatz

Z87

Speicher

/1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

PCIE4:einzeln bei x16 (PCIE2); doppelt bei x8 (PCIE2) / x8

platz

(PCIE3); dreifach bei x8 (PCIE2) / x4 (PCIE3) / x4 (PCIE4))

und CrossFireX ^TM

^TM , 3-Wege-CrossFireX ^TM

^TM und SLI^TM

Grafikkarte

Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600

4K × 2K (4096 × 2304) bei 24 Hz

bei 60 Hz

(4096 x 2304) bei 24 Hz

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)

DisplayPort-Ports

Wiedergabe mit DVI-I-, HDMI-, und DisplayPort-Ports

Audio

Audiocodec)

• 115-dB-SRV-DAC mit Differentialverstärker
• TI® NE5532 erstklassiger Headset-Verstärker (unterstützt
  Headsets mit bis zu 600 Ohm)
• Direct Drive Technology
• Abdeckung mit EMV
  -Abschirmung- PCB-isolierte Abschirmung

LAN

Wireless LAN

(nur beim Z87

Extreme6/ac)

(senden) x 2 (empfangen)

Rückblende,

E/A

Geschwindigkeit-LED)

Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“

unterstützt NCQ, AHCI und „Hot-Plugging“ (SATA3_A4-Anschluss wird mit eSATA-Port geteilt)

NCQ, AHCI, „Hot-Plugging“- und Portmultiplikator-Funktionen

Anschluss

BIOS-Funktion

mehrsprachiger grafischer Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)

Mehrfachspannungsanpassung

Support-CD

CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8, MeshCentral, Splashtop Streamer

Hardware-

Anpassung der Geschwindigkeit des Gehäuselüfters über die CPU-Temperatur)

Betriebssystem

Zertifizierungen

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows ^® -Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows ^® -Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows ^® nicht nutzen kann.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CMOS-löschen-Jumper (CLRCMOS1)

(siehe S. 1 oder S. 2, Nr. 14)

Standard

CMOS löschen

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS-löschen-Schalter hat dieselbe Funktion wie der CMOS-löschen-Jumper.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1 oder S. 2, Nr. 21)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED-Stiftleiste(3-polig, PLED1)(siehe S. 1 oder S. 2, Nr. 16)		Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste.
	[SATA3_0_1: siehe S. 1 oder S. 2, Nr. 11)(SATA3_2_3: siehe S. 1 oder S. 2, Nr. 12)(SATA3_4_5: siehe S. 1 oder S. 2, Nr. 13)(SATA3_A1_A2: siehe S. 1 oder S. 2, Nr. 10)(SATA3_A3_A4: siehe S. 1 oder S. 2, Nr. 9)		Diese zehn SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. Falls der eSATA-Port am hinteren E/A angeschlossen wurde, funktioniert der interne SATA3_A4-Anschluss nicht. Nutzen Sie zum Minimieren der Startzeit Intel® Z87-SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte.
USB 2.0-Stiftleisten(9-polig, USB2_3)(siehe S. 1 oder S. 2, Nr. 23)(9-polig, USB4_5)(siehe S. 1 oder S. 2, Nr. 24)		Neben vier USB 2.0-Ports an der E/A-Blende befinden sich drei Stiftleisten und ein Port an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
(USB6)(siehe S. 1 oder S. 2, Nr. 22)

USB 3.0-Stiftleisten (19-polig, USB3_4_5) (siehe S. 1 oder S. 2, Nr. 8)

VbusVbus Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Dummy 1

Neben vier USB 3.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

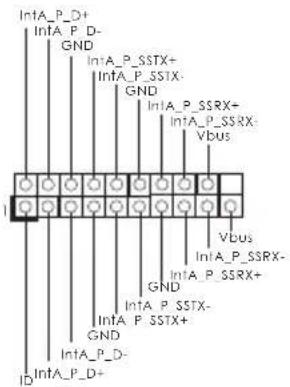

(19-polig, USB3_6_7) (siehe S. 1 oder S. 2, Nr. 25)

IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ InfA_P_SSTX- GND IntA_P_SSRX+ InfA_P_SSRX- Vbus I/O Vbus InfA_P_SSRX- GND IntA_P_SSTX- GND IntA_P_SSTX+ InfA_P_D- ID IntA_P_D+

Audiostiftleiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1 oder S. 2, Nr. 28)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:
   A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
   B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
   C. Erde (GND) mit Erde (GND) verbinden.
   D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
   E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselautsprecherstift-leiste(4-polig, SPEAKER1)(siehe S. 1 oder S. 2, Nr. 15)		Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.
Gehäuse- undNetzteillüfteranschlüsse(4-polig, CHA_FAN1)(siehe S. 1 oder S. 2, Nr. 17)		Bitte verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.
(3-polig, CHA_FAN2)(siehe S. 1 oder S. 2, Nr. 31)(3-polig, CHA_FAN3)(siehe S. 1 oder S. 2, Nr. 30)
(3-polig, PWR_FAN1)(siehe S. 1 oder S. 2, Nr. 1)
CPU-Lüfteranschlüsse(4-polig, CPU_FAN1)(siehe S. 1 oder S. 2, Nr. 3)		Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
(3-polig, CPU_FAN2)(siehe S. 1 oder S. 2, Nr. 4)
ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1 oder S. 2, Nr. 7)		Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1 oder S. 2, Nr. 2)		Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

SLI/XFIRE-Netzanschluss

(4-polig, SLI/XFIRE_

PWR1)

(siehe S. 1 oder S. 2, Nr. 26)

Bitte verbinden Sie diese Anschluss mit einem Festplattenetzanschluss, wenn zwei Grafikkarten an diesem Motherboard installiert sind.

Infrarotmodul-Stiftleiste

(5-polig, IR1)

(siehe S. 1 oder S. 2, Nr. 29)

Diese Stiftleiste

unterstützt ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S. 1 oder S. 2, Nr. 27)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

1.5 Intelligente Schalter

Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Schalter, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können.

Ein-/Ausschalter

(PWRBTN)

(siehe S. 1 oder S. 2, Nr. 19)

Mit dem Ein-/Ausschalter kann der Benutzer das System schnell ein-/abschalten.

Reset-Schalter

(RSTBTN)

(siehe S. 1 oder S. 2, Nr. 20)

Der Reset-Taste

ermöglicht das schnelle

Rücksetzen des Systems.

CMOS-löschen-Schalter

(CLRCBTN)

(siehe S. 1 oder S. 2, Nr. 14)

Mit dem CMOS-löschen-Schalter können Benutzer die CMOS-Werte schnell löschen.

Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromversorgung unterbrechen.

BIOS-Auswahlschalter

(BIOS_SEL1)

(siehe S. 1 oder S. 2, Nr. 18)

Der BIOS-Auswahlschalter

ermöglicht dem System, von

BIOS A oder BIOS B zu starten.

Dieses Motherboard verfügt über zwei BIOS-Chips, ein primäres BIOS (BIOS_A) und ein Ausfall-BIOS (BIOS_B), die Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läuft das System über das primäre BIOS. Falls das primäre BIOS jedoch beschädigt ist oder ausfällt, stellen Sie den BIOS-Auswahlschalter einfach auf „B“ um; dann übernimmt das Ausfall-BIOS beim nächsten Systemstart. Duplizieren Sie dann mit „Secure Backup UEFI“ im UEFI-Einrichtungsprogramm zur Gewährleistung eines normalen Systembetriebs eine Arbeitskopie der BIOS-Dateien am primären BIOS. Aus Sicherheitsgründen können Benutzer das Ausfall-BIOS nicht manuell aktualisieren. Sie können das aktuell aktivierte BIOS anhand der BIOS-LEDs (BIOS_A_LED oder BIOS_B_LED) bestimmen.

1 Introduction
