Z87 Extreme6/ac - Scheda madre ASROCK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda madre ATX
Marca	ASRock
Modello	Z87 Extreme6/ac
Socket	LGA1150
Chipset	Intel Z87
Processori compatibili	Intel Core i7/i5/i3/Pentium/Celeron di 4ª generazione (Haswell)
Memoria massima	32 GB (4 x DDR3 DIMM)
Tipi di memoria	DDR3 1066/1333/1600/1866/2133/2400/2800/2933 MHz (OC)
Slot di espansione	2 x PCIe 3.0 x16 (x16 o x8/x8), 1 x PCIe 2.0 x16 (x4), 2 x PCIe 2.0 x1, 1 x PCI
Archiviazione	10 x SATA3 (6 Gb/s), 1 x eSATA (condiviso)
RAID	0, 1, 5, 10
USB pannello posteriore	4 x USB 3.0, 4 x USB 2.0
Uscite video	DVI-I, HDMI, DisplayPort (4K a 24 Hz)
Audio	Realtek ALC1150 7.1 canali, SNR 115 dB, amplificatore cuffie 600 Ω
Rete	Intel I217V Gigabit LAN + WiFi 802.11ac + Bluetooth 4.0
Fattore di forma	ATX (305 mm x 244 mm)
Peso	Circa 1,2 kg
Alimentazione	24-pin ATX + 8-pin ATX 12V
BIOS	Dual BIOS (UEFI)
Overclocking	Supportato (processori K, BCLK)
Sistemi operativi	Windows 8.1/8/7 (64/32-bit)
Contenuto della confezione	Scheda madre, manuale, CD, 6 cavi SATA, schermo I/O, antenne WiFi
Manutenzione	Pulire con un panno morbido e asciutto, utilizzare aria compressa
Sicurezza	Evitare l'umidità, maneggiare con precauzioni antistatiche
Parti di ricambio	Batteria CMOS CR2032, cavi SATA (inclusi), CPU/RAM/GPU standard
Riparabilità	Affidare a un professionista - componenti non saldati sostituibili

Domande frequenti - Z87 Extreme6/ac ASROCK

Quale memoria RAM è compatibile con la scheda madre ASRock Z87 Extreme6/ac?

La scheda madre supporta la memoria DDR3 di tipo non-ECC, con frequenze da 1066 MHz a 2933 MHz in overclocking. La capacità massima è di 32 GB distribuiti su 4 slot. Consulta la lista QVL sul sito ASRock per i modelli testati.

Come aggiornare il BIOS?

È possibile aggiornare il BIOS tramite l'utility ASRock Instant Flash integrata nel BIOS. Scarica il file BIOS dal sito ASRock, posizionalo su una chiavetta USB, avvia e premi F6 per avviare Instant Flash. La scheda dispone di un doppio BIOS per sicurezza.

Il WiFi è integrato in questo modello?

Sì, il modello Z87 Extreme6/ac è dotato di WiFi 802.11ac e Bluetooth 4.0. La versione senza /ac non possiede questa funzionalità.

Quale tipo di processore posso installare?

La scheda madre supporta i processori Intel Core di 4ª generazione (Haswell) con socket LGA1150. I processori serie K consentono l'overclocking.

Posso utilizzare una scheda grafica in CrossFire o SLI?

Sì, la scheda supporta il 3-Way CrossFireX e il 2-Way SLI. Utilizza gli slot PCIe 3.0 x16 per una configurazione doppia (x8/x8) o tripla (x8/x4/x4).

Come collegare il pannello frontale?

Collega i cavi del case sul connettore PANNEAU1 (9 pin) rispettando la polarità. I pin includono Power, Reset, LED alimentazione e LED attività disco rigido.

La scheda madre supporta il 4K?

Sì, le uscite HDMI e DisplayPort supportano una risoluzione massima di 4096x2304 a 24 Hz tramite processore grafico integrato.

Dove si trovano le porte USB 3.0 interne?

La scheda dispone di due connettori USB 3.0 (19 pin) per collegare le porte frontali del case. Si trovano vicino al bordo della scheda (riferimenti 8 e 25).

Cosa fare se la scheda non si avvia?

Controlla prima l'alimentazione e le connessioni. Utilizza il pulsante Clear CMOS per ripristinare il BIOS. La scheda ha anche un selettore BIOS (A/B) per passare al BIOS di riserva.

Come pulire la scheda madre?

Utilizza un panno morbido e asciutto per spolverare. Per la polvere ostinata, si può usare un aerosol di aria compressa. Evita qualsiasi liquido. Scollega l'alimentazione prima di qualsiasi intervento.

MANUALE UTENTE Z87 Extreme6/ac ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z87 Extreme6/ac / Z87 Extreme6, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

1.2 Specifiche

Piattaforma

conduttore in polimero di alta qualità realizzati al 100% in Giappone)

Stile superiore

TM

CPU

Gen Intel®

Core ^TM di quarta generazione

Turbo Boost 2.0

* K-Series unlocked CPUSupporto di ASRock

riferimento a ATTENZIONE)

a x16 (PCIE2); doppio a x8 (PCIE2) / x8 (PCIE3); triplo a x8

(PCIE2) / x4 (PCIE3) / x4 (PCIE4))

^TM , 3-Way CrossFireX ^TM

and CrossFireX ^TM

^TM e SLI ^TM

Grafica

uscite VGA possono essere supportate soltanto con processori con GPU integrata.

Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, tecnologia Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4400/4600

× 2 K (4096 x 2304) a 24 Hz

60 Hz

(4096x2304) a 24Hz

(High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)

DisplayPort

con porte DVI-I, HDMI e DisplayPort

Audio

Realtek ALC1150)

• 115dB SNR DAC con amplificatore differenziale
• TI ^® NE5532 Premium Headset Amplifier (supporta cuffie fino a 600 Ohms)
• Tecnologia Direct Drive
• Copertura schermata EMI
• Schermatura isolata PCB

LAN

LAN wireless (solo per Z87 Extreme6/ac)

Mbps

x 2 (ricezione)

I/O pannello posteriore

linea/altoparlante anteriore/microfono

Archiviazione

delle funzioni NCQ, AHCI e "Hot Plug" (il connettore SATA3_A4 è condiviso con la porta eSATA)

NCQ, AHCI, funzioni "Hot Plug" e moltiplicatore di porte

Connettore

alimentazione ad alta densità)

Caratteristiche del BIOS

multilingue (1 x Main BIOS e 1 x Backup BIOS)

CD di

supporto

di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8, MeshCentral, Splashtop Streamer

Hardware

della velocità della ventola dello chassis mediante la temperatura della CPU)

so

Certificazioni

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows ^o a 32 bit. I sistemi operativi Windows ^o a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows ^s non può utilizzare.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)

(vedere pag. 1 o 2, n. 14)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag.1 o 2, n. 21)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1 o 2, n. 16)

Connettori Serial ATA3 (SATA3_0_1: vedere pag.1 o 2, n. 11) (SATA3_2_3: vedere pag. 1 o 2, n. 12) (SATA3_4_5: vedere pag. 1 o 2, n. 13) (SATA3_A1_A2: vedere pag.1 o 2, n. 10) (SATA3_A3_A4: vedere pag.1 o 2, n. 9)

SATA3_0_1SATA3_4_5 SATA3_2SATA3_A3_A4SATA3_A1_A2

Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema.

Questi dieci connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. Se la porta eSATA sul pannello posteriore I/O è collegata, il connettore SATA3_A4 interno non funzionerà.

Per ridurre al minimo il tempo d'avvio, usare le porte SATA Intel ^® Z87 (SATA3_0) per i dispositivi di'avvio.

Header USB 2.0

(USB2_3 a 9 pin)

(vedere pag. 1 o 2, n. 23)

(USB4_5 a 9 pin)

(vedere pag. 1 o 2, n. 24)

Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono tre header e una porta. Ciascun header USB 2.0 può supportare due porte.

(USB6)

(vedere pag. 1 o 2, n. 22)

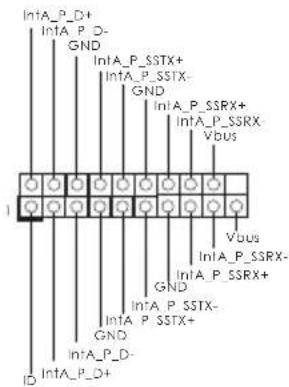

Header USB 3.0

(USB3_4_5 a 19 pin)

(vedere pag. 1 o 2, n. 8)

Oltre alle quattro porte

USB 3.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 3.0 può supportare due porte.

(19 pin USB3_6_7)

(vedere pag. 1 o 2, n. 25)

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1 o 2, n. 28)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sullheader audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "MicAnt" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis(SPEAKER1 a 4 pin)(vedere pag.1 o 2, n. 15)		Collegare l'altoparlante dello chassis a questo header.
Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin)(vedere pag.1 o 2, n. 17)		Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.
(CHA_FAN2 a 3 pin)(vedere pag.1 o 2, n. 31)(CHA_FAN3 a 3 pin)(vedere pag.1 o 2, n. 30)
(PWR_FAN1 a 3 pin)(vedere pag.1 o 2, n. 1)
Connettori della ventola della CPU(CPU_FAN1 a 4 pin)(vedere pag.1 o 2, n. 3)		Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin.Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
(CPU_FAN2 a 3 pin)(vedere pag.1 o 2, n. 4)
Connettore di alimentazione ATX(ATXPWR1 a 24 pin)(vedere pag. 1 o 2, n. 7)		Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin)(vedere pag. 1 o 2, n. 2)		Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.

Connettore alimentazione SLI/XFIRE (SLI/XFIRE_PWR1 4 pin) (vedere pag. 1 o 2, n. 26)

Collegare questo connettore al connettore di alimentazione di un disco rigido quando le due schede grafiche sono installate su questa scheda madre.

Header modulo infrarossi (IR1 a 5 pin) (vedere pag. 1 o 2, n. 29)

Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1 o 2, n. 27)

Questo header COM1 supporta un modulo di porta seriale.

1.5 Interruttori intuitivi

La scheda madre è dotata di tre interruttori intuitivi: Interruttore d'alimentazione, interruttore di ripristino ed interruttore Clear CMOS, che consentono di accendere/spegnere rapidamente il sistema, ripristinare il sistema o cancellare i valori CMOS.

Interruttore

d'alimentazione

(PWRBTN)

(vedere pag. 1 o 2, n. 19)

L'interruttore

d'alimentazione consente di accendere/spegnere rapidamente il sistema.

Interruttore di ripristino

(RSTBTN)

(vedere pag. 1 o 2, n. 20)

L'interruttore di ripristino

consente di ripristinare rapidamente il sistema.

Interruttore Clear CMOS

(CLRCBTN)

(vedere pag. 1 o 2, n. 14)

L'interruttore Clear CMOS

consente di cancellare rapidamente i valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.

Interruttore di selezione

BIOS (BIOS_SEL1) vedere

pag. 1 o 2, n. 18)

L'interruttore di selezione BIOS

consente di riavviare il sistema dal

BIOS A o dal BIOS B.

Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato, basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEFI Setup Utility per duplicare una copia dei file BIOS sul BIOS primario per garantire il funzionamento normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado di aggiornare il BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED BIOS (BIOS_A_LED o BIOS_B_LED) per identificare quale BIOS è attualmente attivato.
