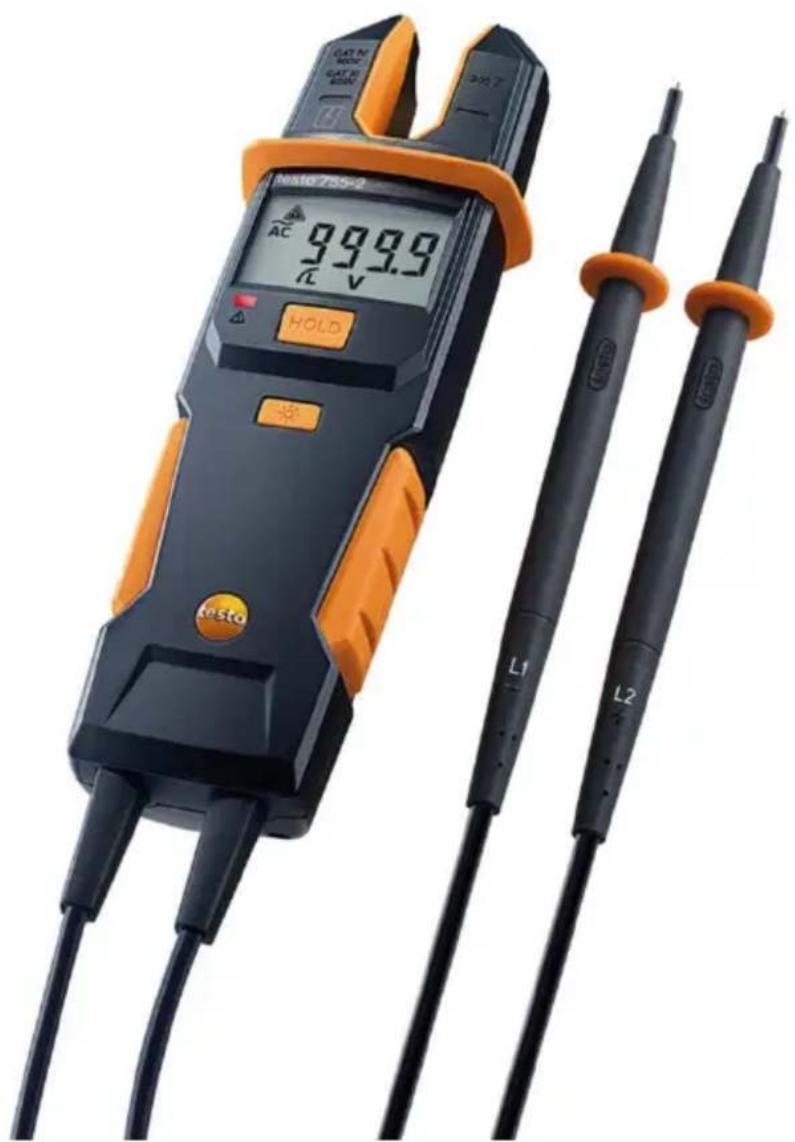

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 755-2 Testo

• 1 Содержание 1 Содержание p. 76
• 2 Ознакомьтесь перед началом использования! p. 77
• 3 Обеспечение безопасности p. 77
• 4 Использование p. 78
• 5 Технические данные p. 78
• 6 Обзор p. 81
• 6.1. Дисплей и элементы управления p. 81
• 6.2. Символы и обозначения p. 82
• 7 Работа с прибором p. 83
• 7.1. Включение прибора p. 83
• 7.2. Включение/выключение подсветки точки замера p. 83
• 7.3. Выключение прибора p. 83
• 8 Выполнение проверки p. 83
• 8.1. Подготовка к проведению измерений p. 83
• 8.2. Измерение напряжения p. 84
• 8.3. Проверка однополюсной фазы (только testo 755-2) p. 84
• 8.4. Измерение тока p. 85
• 8.5. Проверка на обрыв цепи / сопротивления . 85 8.6. Определение направления вращающегося магнитного поля (только testo 755-2) p. 85
• 9 Ремонт и техническое обслуживание p. 86
• 9.1. Замена батареек p. 86
• 9.2. Техническое обслуживание p. 86
• 9.3. Хранение p. 86
• 9.4. Чистка p. 86
• 10 Защита окружающей среды Ознакомьтесь перед началом использования! p. 862

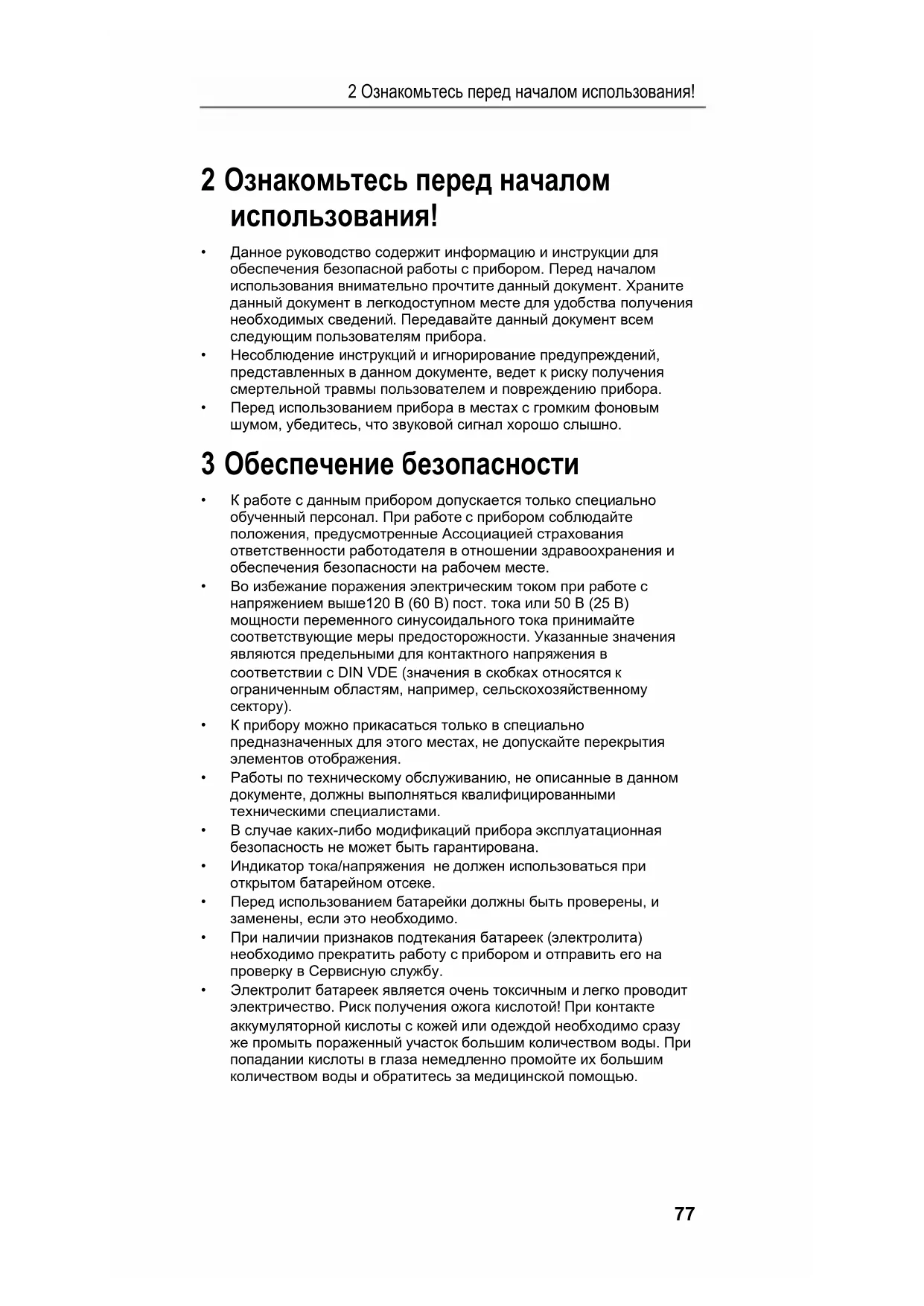

2 Ознакомьтесь перед началом использования!

• Данное руководство содержит информацию и инструкции для обеспечения безопасной работы с прибором. Перед началом использования внимательно прочтите данный документ. Храните данный документ в легкодоступном месте для удобства получения необходимых сведений. Передавайте данный документ всем следующим пользователям прибора.

• Несоблюдение инструкций и игнорирование предупреждений, представленных в данном документе, ведет к риску получения смертельной травмы пользователем и повреждению прибора.

• Перед использованием прибора в местах с громким фоновым шумом, убедитесь, что звуковой сигнал хорошо слышно. 3 Обеспечение безопасности

• К работе с данным прибором допускается только специально обученный персонал. При работе с прибором соблюдайте положения, предусмотренные Ассоциацией страхования ответственности работодателя в отношении здравоохранения и обеспечения безопасности на рабочем месте.

• Во избежание поражения электрическим током при работе с напряжением выше120 В (60 В) пост. тока или 50 В (25 В) мощности переменного синусоидального тока принимайте соответствующие меры предосторожности. Указанные значения являются предельными для контактного напряжения в соответствии с DIN VDE (значения в скобках относятся к ограниченным областям, например, сельскохозяйственному

• К прибору можно прикасаться только в специально предназначенных для этого местах, не допускайте перекрытия элементов отображения.

• Работы по техническому обслуживанию, не описанные в данном документе, должны выполняться квалифицированными техническими специалистами.

• В случае каких-либо модификаций прибора эксплуатационная безопасность не может быть гарантирована.

• Индикатор тока/напряжения не должен использоваться при открытом батарейном отсеке.

• Перед использованием батарейки должны быть проверены, и заменены, если это необходимо.

• При наличии признаков подтекания батареек (электролита) необходимо прекратить работу с прибором и отправить его на проверку в Сервисную службу.

• Электролит батареек является очень токсичным и легко проводит электричество. Риск получения ожога кислотой! При контакте аккумуляторной кислоты с кожей или одеждой необходимо сразу же промыть пораженный участок большим количеством воды. При попадании кислоты в глаза немедленно промойте их большим количеством воды и обратитесь за медицинской помощью.4 Использование

4 Использование Используйте прибор только по прямому назначению и только в соответствии с приведенными техническими данными:

• Измерение тока, проверка напряжения пост./пер.тока в диапазоне от 6 до 600 В (testo 755-1) или от 6 до 1000 В (testo 755-2), проверка на обрыв цепи / измерение сопротивления

• Используйте прибор только в указанных диапазонах измерения следующих категорий высокого напряжения: - Измерение напряжения: CAT IV 600 В или CAT III 1000В - Измерение тока: CAT IV 300В, CAT III 600В Прибор не может быть использован в следующих условиях:

• В потенциально взрывоопасных средах: прибор не является взрывозащищенным!

• В условиях дождя или других атмосферных осадков: риск поражения электрическим током! 5 Технические данные Измерение напряжения Данные верны для температуры +23 °С ± 5 °С и < 80% относительной влажности. Температурная поправка : 0,15 х указанная погрешность, при изменении температуры на 1 °C (< 18 °C и > 28 °С). Характеристика Значения Диапазон измерения

От 50 до 600 В / 1000 В: ± (1.5% от изм. знач + 3 знака) Диапазон частот Напряжение пост. тока, 14 Гц – 400 Гц Подача звукового сигнала ≥ 50 В пер. тока, ≥ 120 В пост. тока Обнаружение напряжения Автоматически Обнаружение полярности Автоматически Внутренняя нагрузка Примерно 3.5 Вт при 1000 В Ток Стартовый ток < 3.5 мA при 1000 В Рабочее время 30 сек Время восстановления 240 сек. Автоматическое включение > 6 В Сохранение значений (HOLD) testo 755-1: 6 - 600 В пост./пер. тока testo 755-2: 6 - 1000 В пост./пер. тока Индикатор перегрузки testo 755-1: > = 630 В пост./пер. тока, на дисплее отображается OL testo 755-2: > = 1050 В пост./пер. тока, на дисплее отображается OL Категория измерений CAT III 600 В / CAT IV 300 В5 Технические данные

Проверка однополюсной фазы (только testo 755-2) Характеристика Значения Диапазон напряжения >90 до 690 В ± 10% напряжения пер. тока относительно земли Диапазон частот 50/60 Гц Подача звукового

Предупреждающий знак Высокое напряжение Определение направления вращения магнитного поля (только testo 755-2) Характеристика Значения Диапазон напряжения 100 до 400 В ± 10% между фазой и землей/нейтрально Диапазон частот 50/60 Гц Индикация на ЖК-

L и R Измерение тока Характеристика Значения Диапазон напряжения Макс. 200 A пер.тока Диапазон частот От 40 до 70 Гц Разрешение 0.1 A ± (3% от изм. знач. + 3 знака) Автоматическое

> 10 A Индикатор перегрузки > = 220 A, на дисплее отображается OL Категория измерений CAT III 600 В / CAT IV 300 В Проверка на обрыв цепи Характеристика Значения Диапазон От 0 до 30 Ом (Ω) Погрешность ± (1% от изм. знач. + 5 знаков) Тестовый ток < 5 мкA Подача звукового

Защита от перегрузки 1000 В пост./пер. тока Автоматическое

< 100 кОм (kΩ) Измерение сопротивления Характеристика Значения Диапазон От 30 Ом до 100 кОм Погрешность ± (1% от изм. знач. + 5 знаков) Тестовый ток < 5 мкA Защита от перегрузки 1000 В пост./пер. тока Автоматическое

< 100 кОм5 Технические данные

Общие технические данные Характеристика Значения Рабочая температура -10°C…50°C Температура

-15°C…60°C Влажность Макс. 75% ОВ Рабочая высота (над уровнем моря) До 2000 м. Уровень загрязнения 2 Класс защиты IP 64 Питание 2 x 1.5 В (AAA / IEC LR03) Потребляемая

Около 60 мA Ресурс батарей Более 10,000 измерений (< 5 сек. на

Габаритные размеры (Д x Ш x В) Приблизительно 199 x 62 x 40 мм Масса Около 320 г Стандарты по технике безопасности EN 61243-3:2011, DIN VDE 0682-401:2011,

Разрешения TÜV GS, CE, CSA Гарантия Длительность: 2 года Условия гарантии: см. сайт. www.testo.ru6 Обзор

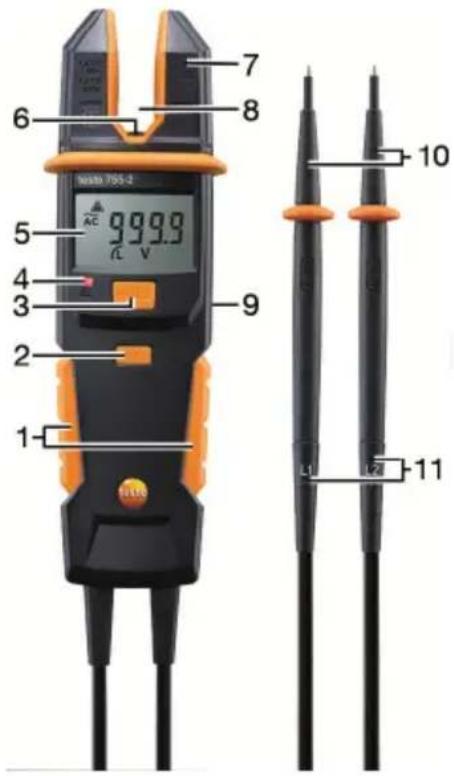

6 Обзор 6.1. Дисплей и элементы управления 1 Область обхвата 2 Кнопка включения подсветки точки замера и подсветки ЖК-

3 Кнопка HOLD (для фиксации показаний) 4 Светодиодный индикатор превышения безопасного сверхнизкого

5 ЖК-дисплей Обозначение Описание AC Подается напряжение переменного тока DC Подается напряжение постоянного тока HOLD Значение зафиксировано V Напряжение в В A Ток в A

• Превышение безопасного сверхнизкого напряжения (> 50 В пер.тока / > 120 В

• Проверка однополюсной фазы (только testo 755-2): фаза обнаружена Ω, kΩ Сопротивление в Омах или Килоомах Контроль целостности цепи (режим прозвонки)6 Обзор

Обозначение Описание

Направление вращения магнитного поля: влево

Уровень заряда батареи (полный / разряжена) 6 Подсветка точки замера, белый светодиод 7 Раздвоенный измеритель для проводников диаметром до 12.9 мм (0.5") 8 Область восприятия сенсора (чувствительного элемента) измерения тока 9 На задней панели: отсек для батареек и кронштейн для наконечников зонда 10 Наконечники зонда, сменные (штекерное соединение, соблюдайте полярность: см. маркировку на наконечниках зонда и разъемах!) 11 Кабель для наконечников зонда с соответствующими разъемами 6.2. Символы и обозначения Обозначение Описание Внимание! Предупреждение об опасной точке, обратитесь к Руководству пользователя Предупреждение! Опасный уровень напряжения, риск поражения электрическим током Непрерывная двойная или усиленная изоляция согласно Категории II по DIN EN 61140 Подходит для работы на деталях, находящихся под напряжением Знак соответствия, подтверждает соответствие требованиям Директив ЕС: Директива ЭМС (2014/30/EU) со стандартом EN 61326-1, Директива (2014/35/EU) со стандартом EN 61010-1 Соответствует требованиям норм, действующих на территории Австралии. Прибор соответствует требованиям Директивы WEEE (2012/19/EU)7 Работа с прибором

7 Работа с прибором 7.1. Включение прибора > Подсоедините оба наконечника зонда или нажмите на любую

- Прибор включится, на ЖК-дисплее отобразится ---. 7.2. Включение/выключение подсветки точки замера > Для включения/выключения: кратко нажмите кнопку . Подсветка точки замера автоматически выключается через 2 минуты. 7.3. Выключение прибора Автоматически Если на кончиках зондов нет напряжения, тока или целостность цепи не обнаружена, инструмент автоматически выключается через 10

Выключите прибор вручную: нажмите [HOLD] >2 с. 8 Выполнение проверки 8.1. Подготовка к проведению измерений Перед каждым измерением необходимо убедиться, что прибор находится в отличном рабочем состоянии:

• Например, осмотрите прибор на наличие повреждений корпуса или подтекания батареек.

• Перед каждым использованием выполняйте функциональную проверку прибора, см. описание ниже.

• Убедитесь, что прибор работает должным образом (например, на источнике с известным напряжением) до и после выполнения

• Если безопасность пользователя не может быть гарантирована, выключите и уберите прибор так, чтобы исключить его непреднамеренное использование. Проведение функционального теста > Нажмите кнопку HOLD в течение 2 с. - Прибор выполнит самодиагностику. Все сегменты ЖК-дисплея и сигнализации, наряду с точкой измерения и подсветки дисплея, активируются в течение 2 с. Запись значений > Отображение значений: нажмите клавишу HOLD. - Воспроизводится короткий акустический сигнал и ЖК-дисплей показывает записанные значения. > Чтобы удалить записанные значения, нажмите кнопку HOLD еще

- Воспроизводится короткий акустический сигнал.8 Выполнение проверки

Записанное значение будет автоматически удалено после 10 секунд, как только напряжение будет отсутствовать на наконечниках зондов. Об этом свидетельствует короткий звуковой сигнал. Напряжения ниже 6 В переменного / постоянного тока не может быть записано, на ЖК-дисплее будет показан ----. Установка/снятие защитного колпачка/удлинителя наконечника

При необходимости вы можете установить / снять защитный колпачок и удлинитель наконечника зонда. Внимание: Необходимость использования защитного колпачка регламентируется действующими национальными нормами и

> Защитный колпачок для наконечника зонда: оденьте или снимите колпачок с наконечников зонда. > Удлинитель наконечника зонда: навинтите или скрутите удлинитель с наконечников зонда. 8.2. Измерение напряжения

> Приложите оба наконечника зонда к проверяемому объекту. - Прибор включится автоматически при наличии напряжения в 6 В

- Уровень напряжения отображается на ЖК-дисплее. - В случае измерения напряжения постоянного тока, полярность должна соответствовать указанной на наконечниках зонда

- По достижении или превышении безопасного сверхнизкого напряжения (50 В перем. тока / 120 В пост. тока) будет подан звуковой сигнал, загорится красный светодиод и на дисплее загорится символ . 8.3. Проверка однополюсной фазы (только testo 755-2) Проверка однополюсной фазы возможна при напряжении переменного тока примерно в 90 В. В ходе проверки однополюсной фазы для определения внешних проводников функция отображения может быть нарушена, например, из-за изолирующих средств индивидуальной защиты или других изоляторов (изоляционных материалов). Проверка однополюсной фазы не может использоваться в качестве проверки отсутствия напряжения. Для этого необходимо

проверку двухполюсного напряжения. > Приложите наконечник зонда прибора к проверяемому объекту. - Загорится символ , указывая на проверку фазы соответствующего проводника.8 Выполнение проверки

Присутствие в окружающем пространстве сильных помех приводит к нестабильному отображению показаний и погрешности измерений.

✓ Для того, чтобы прибор перешел в режим измерения тока, на наконечники зонда не должно подаваться напряжение. > Поместите вилку (раздвоенный измеритель) прибора на проводнике под напряжением таким образом, чтобы проводник оказался в области восприятия сенсора (чувствительного

- Показания отображаются на ЖК-дисплее. 8.5. Проверка на обрыв цепи / сопротивления ✓ Отключите проверяемую цепь/объект от источника питания. ✓ Выполните проверку двухполюсного напряжения на объекте, чтобы убедиться в отсутствии напряжения. > Приложите оба наконечника зонда к проверяемому объекту. - При неразрывности электрической цепи примерно до 30 Ом будет подан звуковой сигнал, для сопротивления примерно в 100 кОм звуковой сигнал не будет подаваться. - Прибор выключится автоматически через 10 секунд при отсутствии сопротивления / нарушения целостности цепи. При определении неразрывности (целостности) цепи / сопротивления прибор снова включится автоматически. 8.6. Определение направления вращающегося магнитного поля (только testo 755-2) Детектор направления вращающегося поля всегда активен, L или R может гореть постоянно, однако направление вращающегося поля может быть определено только в трехфазной системе между внешними проводниками. Прибор отображает напряжение между двумя внешними проводниками.

1. Приложите наконечник зонда L1 (-)к предполагаемой фазе L1 и

наконечник зонда L2 (+)к предполагаемой фазе L2.

2. Полностью закройте область захвата руками

- Если постоянно горит R: магнитное поле «правого» вращения. - Если постоянно горит L: магнитное поле «левого» вращения. Перекрестная проверка: > Поменяйте местами наконечники зонда и повторите процедуру. - Должен быть получен противоположный результат.9 Ремонт и техническое обслуживание

9 Ремонт и техническое обслуживание 9.1. Замена батареек Требуется замена батареек, если на дисплее горит соответствующий

1. Полностью отсоедините прибор от измеряемого объекта.

2. С помощью отвертки выверните два металлических винта так,

чтобы можно было снять крышку отсека для батареек. Не выкручивайте винты полностью.

3. Извлеките отработавшие батарейки.

4. Установите новые батарейки типа AAA / IEC LR03 (1.5 В),

соблюдайте полярность установки.

5. Установите крышку

отсека на место и закрепите винтами. 9.2. Техническое обслуживание При эксплуатации прибора в строгом соответствии с Руководством пользователя техническое обслуживание прибора не требуется. Если в ходе эксплуатации произошел сбой (отказ) в работе прибора, необходимо немедленно прекратить текущее измерение. Отправьте прибор в сервисную службу Testo для проверки. 9.3. Хранение Складские помещения должны быть сухими. > Если прибор не используется в течение длительного времени: извлеките батарейки, чтобы предотвратить повреждение прибора вследствие возможного вытекания электролита. 9.4. Чистка Перед чисткой прибора убедитесь, что прибор отключен от всех измерительных цепей (контуров). > Протрите прибор влажной тканью с применением небольшого количества мягкого бытового чистящего средства. Не используйте агрессивных чистящих средств или растворителей для чистки прибора! После чистки дайте прибору полностью высохнуть, прежде чем использовать его для работы. 10 Защита окружающей среды > Утилизируйте аккумуляторы/отработавшие батареи в соответствии с официально установленными требованиями. > По окончании срока службы прибор необходимо отправить в компанию по утилизации электрических и электронных устройств (в соответствии с требованиями страны эксплуатации) или в Testo.1 内容
