Produkttyp Multimeter
Marke Testo
Modell 755-2
Abmessungen (H x B x T) 199 x 62 x 40 mm
Gewicht 320 g
Stromversorgung 2 AAA-Batterien (IEC LR03) 1,5 V
Batterielebensdauer Mehr als 10 000 Messungen (< 5 s pro Messung)
Spannungsbereich 6 V bis 1000 V AC/DC
Strombereich Bis zu 200 A AC
Durchgangsprüfung 0 bis 30 Ω mit akustischem Signal
Widerstandsprüfung 30 Ω bis 100 kΩ
Einpolige Phasenerkennung Ja (nur Modell 755-2)
Phasenfolge Links-/Rechtserkennung (nur Modell 755-2)
Messkategorie (Spannung) CAT III 1000 V / CAT IV 600 V
Messkategorie (Strom) CAT III 600 V / CAT IV 300 V
Schutzart IP64
Betriebstemperatur -10 °C bis 50 °C
Display LCD mit Hintergrundbeleuchtung
HOLD-Funktion Einfrieren des Messwerts
Akustisches Signal Ja (Spannung > 50 V AC oder > 120 V DC, Durchgang)
Pflege Reinigung mit feuchtem Tuch und mildem Reinigungsmittel
Reparatur Bei Störungen an den Testo-Kundendienst senden
Garantie 2 Jahre (Bedingungen unter www.testo.com/warranty)

Häufig gestellte Fragen - 755-2 Testo

Wie starte ich das Testo 755-2?
Verbinden Sie die beiden Prüfspitzen oder drücken Sie eine beliebige Taste. Das Gerät schaltet sich ein und zeigt --- auf dem LC-Display an.
Wie messe ich eine Spannung mit dem Testo 755-2?
Schließen Sie die Prüfspitzen an das zu prüfende Objekt an. Das Gerät startet automatisch, wenn die Spannung größer als 6 V ist. Die Spannung wird auf dem LC-Display mit Polarität für Gleichspannung angezeigt.
Wie verwende ich die Strommessfunktion?
Legen Sie die Zange um einen einzelnen Leiter im Sensorbereich. Das Gerät schaltet automatisch in den Strommodus, wenn an den Spitzen keine Spannung anliegt. Der Wert wird in Ampere (A) angezeigt.
Wann ertönt das akustische Signal?
Das akustische Signal ertönt bei: Spannung ≥ 50 V AC oder ≥ 120 V DC, Durchgang ≤ 30 Ω und bei der Phasenerkennung (Modell 755-2).
Wie tausche ich die Batterien aus?
Wenn das Batteriesymbol erscheint, schalten Sie das Gerät aus und lösen Sie die beiden Schrauben des Batteriefachs. Ersetzen Sie sie durch zwei AAA-Batterien (IEC LR03) 1,5 V unter Beachtung der Polarität.
Was ist die maximale Überspannungskategorie?
Für Spannungsmessungen: CAT III 1000 V und CAT IV 600 V. Für Strom: CAT III 600 V und CAT IV 300 V.
Wie führe ich eine Durchgangsprüfung durch?
Schalten Sie den Stromkreis spannungsfrei, überprüfen Sie die Spannungsfreiheit, und schließen Sie dann die Prüfspitzen an. Ein akustisches Signal ertönt bei einem Widerstand unter 30 Ω.
Wie erkenne ich die Phasenfolge?
Verbinden Sie die Spitze L1 (-) mit der vermeintlichen Phase L1 und L2 (+) mit L2. Halten Sie den Griff. Das Display zeigt L (links) oder R (rechts) an, um die Drehrichtung anzugeben.
Was tun bei einer Störung?
Stoppen Sie die Messung sofort und senden Sie das Gerät zur Überprüfung an den Testo-Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.
Wie reinige ich das Gerät?
Trennen Sie alle Prüfspitzen. Wischen Sie mit einem feuchten Tuch und etwas mildem Reinigungsmittel ab. Verwenden Sie keine Lösungsmittel oder korrosive Mittel. Vor der Wiederverwendung vollständig trocknen lassen.

Benutzerfragen zu 755-2 Testo

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Multimeter kostenlos im PDF-Format! Finden Sie Ihr Handbuch 755-2 - Testo und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 755-2 von der Marke Testo.

BEDIENUNGSANLEITUNG 755-2 Testo

Strom-/ Spannungsprüfer

Bedienungsanleitung

Bedienungsanleitung [de]......3

Instruction manual [en]......13

1 Inhalt....3
2 Vor der Verwendung beachten!......4
3 Sicherheitshinweise .... 4
4 Bestimmungsgemäße Verwendung 5
5 Technische Daten .... 5
6 Übersicht 8

6.1. Anzeige- und Bedienelemente....8
6.2. Symbolerklärung 9

7 Gerät bedienen.... 10

7.1. Gerät einschalten.... 10
7.2. Messstellenbeleuchtung ein-/ausschalten ..... 10
7.3. Gerät ausschalten.... 10

8 Prüfung durchführen 10

8.1. Prüfung vorbereiten 10
8.2. Spannungsprüfung 11
8.3. Einpolige Phasenprüfung (nur testo 755-2) ... 11
8.4. Strommessung.... 12
8.5. Durchgangs- / Widerstandsprüfung ..... 12
8.6. Drehfeldrichtung erkennen (nur testo 755-2). 12

9 Wartung und Pflege 13

9.1. Batteriewechsel 13
9.2. Wartung 13
9.3. Lagerung 13
9.4. Reinigung 13

10 Umwelt schützen.... 14

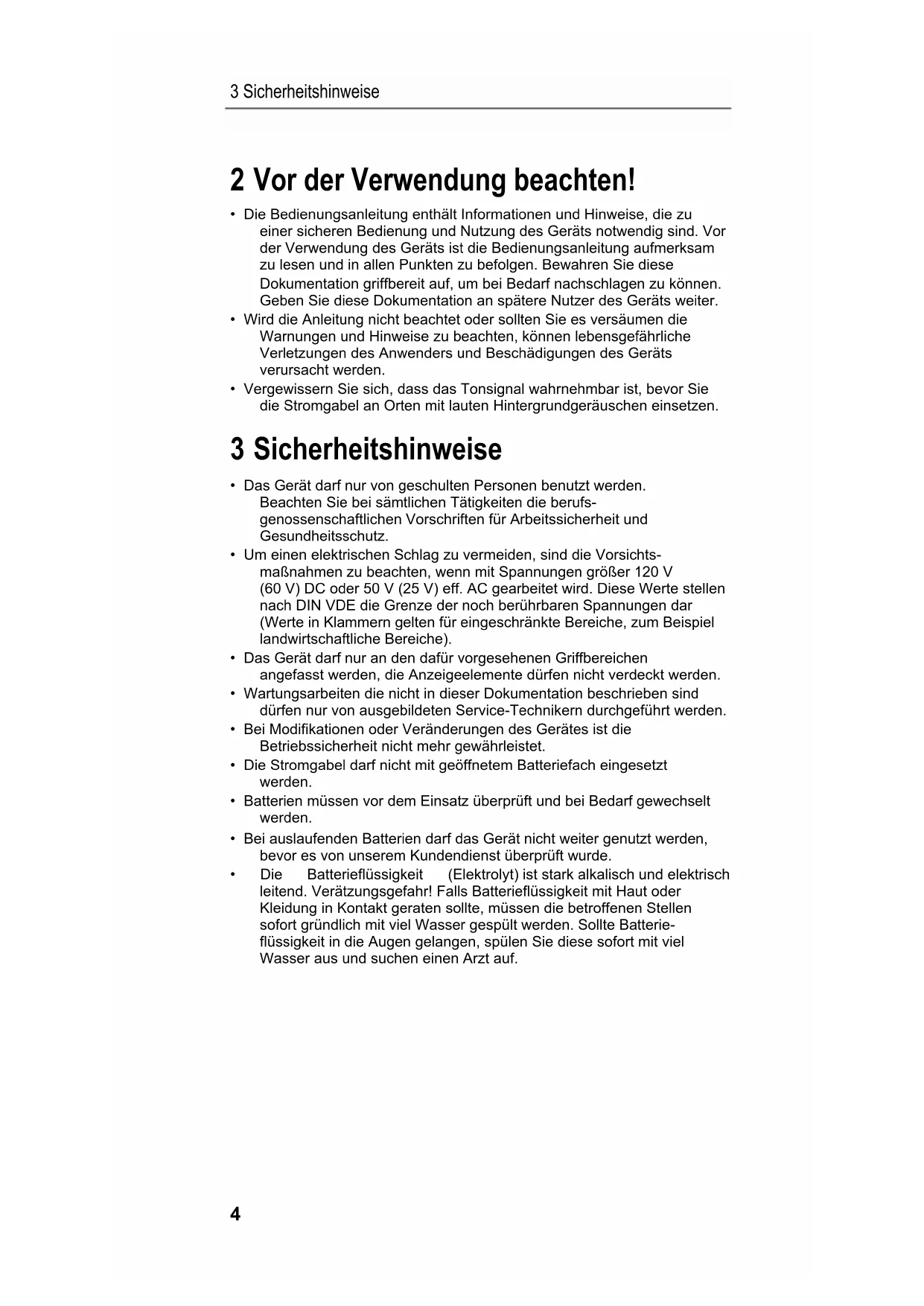

2 Vor der Verwendung beachten!

- Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Geräts notwendig sind. Vor der Verwendung des Geräts ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Geräts weiter.

- Wird die Anleitung nicht beachtet oder sollten Sie es versäumen die Warnungen und Hinweise zu beachten, können lebensgefährliche Verletzungen des Anwenders und Beschädigungen des Geräts verursacht werden.

- Vergewissern Sie sich, dass das Tonsignal wahrnehmbar ist, bevor Sie die Stromgabel an Orten mit lauten Hintergrundgeräuschen einsetzen.

3 Sicherheitshinweise

  • Das Gerät darf nur von geschulten Personen benutzt werden. Beachten Sie bei sämtlichen Tätigkeiten die berufsgenossenschaftlichen Vorschriften für Arbeitssicherheit und Gesundheitsschutz.
  • Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar (Werte in Klammern gelten für eingeschränkte Bereiche, zum Beispiel landwirtschaftliche Bereiche).
  • Das Gerät darf nur an den dafür vorgesehenen Griffbereichen angefasst werden, die Anzeigeelemente dürfen nicht verdeckt werden.
  • Wartungsarbeiten die nicht in dieser Dokumentation beschrieben sind dürfen nur von ausgebildeten Service-Technikern durchgeführt werden.
  • Bei Modifikationen oder Veränderungen des Gerätes ist die Betriebssicherheit nicht mehr gewährleistet.
  • Die Stromgabel darf nicht mit geöffnetem Batteriefach eingesetzt werden.
  • Batterien müssen vor dem Einsatz überprüft und bei Bedarf gewechselt werden.
  • Bei auslaufenden Batterien darf das Gerät nicht weiter genutzt werden, bevor es von unserem Kundendienst überprüft wurde.
  • Die Batterieflüssigkeit (Elektrolyt) ist stark alkalisch und elektrisch leitend. Verätzungsgefahr! Falls Batterieflüssigkeit mit Haut oder Kleidung in Kontakt geraten sollte, müssen die betroffenen Stellen sofort gründlich mit viel Wasser gespült werden. Sollte Batterieflüssigkeit in die Augen gelangen, spülen Sie diese sofort mit viel Wasser aus und suchen einen Arzt auf.

4 Bestimmungsgemäße Verwendung

Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde:

- Strommessung, Spannungsprüfung im Wechsel-/Gleichspannungsbereich 6 ... 600 V (testo 755-1) bzw. 6 ... 1000 V (testo 755-2), Durchgangsprüfung / Widerstandsprüfung

- Das Gerät nur in den spezifizierten Messbereichen der folgenden Überspannungskategorien einsetzen:

- Spannungsmessung: CAT IV 600V, CAT III 1000 V

- Strommessung: CAT IV 300V, CAT III 600 V

Für folgende Zwecke darf das Gerät nicht eingesetzt werden:

- In explosionsgefährdeten Umgebungen: Das Gerät ist nicht Ex-geschützt!

- Bei Regen oder Niederschlägen: Gefahr des elektrischen Schlags!

5 Technische Daten

Angaben beziehen sich auf +23°C ±5°C bei <80% rel. Luftfeuchte.

Temperaturkoeffizient: 0.15 x spezifizierte Genauigkeit pro 1°C (<18° und >28°C).

Spannungsprüfung

Eigenschaft Werte
Spannungsbereich testo 755-1: 6 ... 600 V AC/DCTesto 755-2: 6 ... 1000 V AC/DC
Auflösung 0,1 V
Toleranz 6...49.9 V: ± (1,5 %des Anzeigewerts+ 5 digits)50...600 V / 1000 V: ± (1,5 % des Anzeigewerts + 3 digits)
Frequenzbereich Gleichspannung, 14Hz – 400Hz
AkustischeSignalisierung≥ 50 V AC, ≥ 120 V DC
SpannungserkennungAutomatisch
PolaritätserkennungAutomatisch
BereichserkennungAutomatisch
Interne Last ca. 3,5 W bei 1000 V
Strom Is < 3,5 mA bei 1000 V
Betriebsdauer30 s
Erholungszeit240 s
Automatische Einschaltung >6 V
Messwertspeicher (HOLD) testo 755-1: 6 ... 600 V AC/DCTesto 755-2: 6 ... 1000 V AC/DC
Überlastanzeigetesto 755-1: ≥ 630 V AC/DC, LC-Anzeige zeigtOLantesto 755-2: ≥ 1050 V AC/DC, LC-Anzeige zeigtOLan

Messkategorie CAT III 1000 V / CAT IV 600 V

Einpolige Phasenprüfung (nur testo 755-2)

Eigenschaft Werte
Spannungsbereich > 90... 690 V ± 10 % Wechselspannung gegen Erde
Frequenzbereich50/60 Hz
Akustische SignalisierungJa
LC-AnzeigeWarnsymbol

Drehfelderkennung (nur testo 755-2)

Eigenschaft Werte
Spannungsbereich 100... 400 V ± 10 % Phase gegen Erde/Neutral
Frequenzbereich50/60 Hz
LC-AnzeigeL und R

Stromprüfung

Eigenschaft Werte
Spannungsbereich max.200 A AC
Frequenzbereich40...70 Hz
Auflösung 0,1 A ± (3 %des Anzeigewerts + 3 Digits)
Automatische Einschaltung>10 A
Überlastanzeige≥220 A, LC-Anzeige zeigt OL an
Messkategorie CAT III600 V / CAT IV 300 V

Durchgangsprüfung

Eigenschaft Werte
Bereich0...30
Toleranzen ± (1 % desAnzeigewerts + 5 Digits)
Prüfstrom<5 A
Akustische SignalisierungJa
Überspannungsschutz1000 V Wechsel- / Gleichspannung
Automatische Einschaltung< 100 k

Widerstandsprüfung

Eigenschaft Werte
Bereich30Ω ... 100 kΩ
Toleranzen ± (1 % desAnzeigewerts + 5 Digits)
Prüfstrom< 5 μA
Überspannungsschutz1000 V Wechsel- / Gleichspannung
Automatische Einschaltung< 100 kΩ

Allgemeine technische Daten

Eigenschaft Werte
Betrieb-Umgebungstemperatur-10°C bis 50°C
Lagerung-Umgebungstemperatur-15°C bis 60°C
Feuchtigkeit max. 75 %rF
Einsatzhöhebis 2000 m
Verschmutzungsgrad2
SchutzartIP 64
Stromversorgung 2 x 15V (AAA / IEC LR03)
Stromverbrauch etwa 60 mA
Batterielaufzeit mehr als 10000 Messungen (< 5 s pro Messung)
Abmessungen (H x B x T)ca. 199 x 62 x 40 mm
Gewicht ca. 320 g
Sicherheitsvorgaben EN 61243-3:2011, DIN VDE 0682-401:2011, DIN EN 61010-1:2011
Zulassungen TÜV GS,CE, CSA
Garantie Dauer: 2 JahreGarantiebedingungen: siehe Internetseite www.testo.com/warranty

6 Übersicht

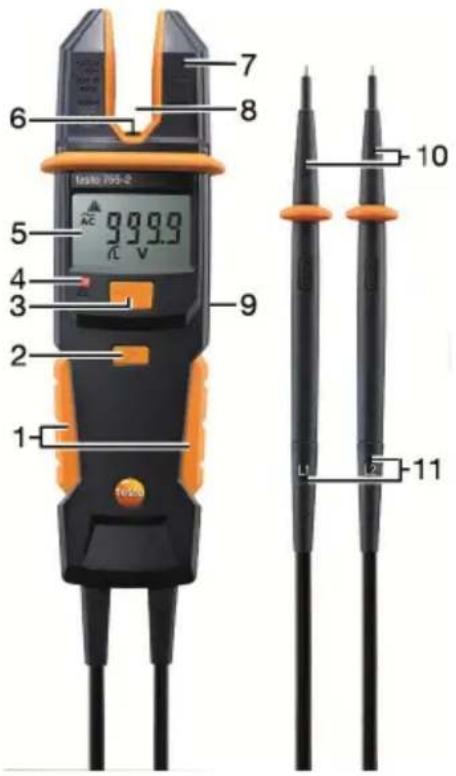

6.1. Anzeige- und Bedienelemente
Testo 755-2 - Übersicht - 1

text_image 1 2 3 4 5 6 7 8 9 10 11 TV20 TV20 75-2

1 Griffbereich
2 Messstellen-Beleuchtung und Beleuchtung LC-Anzeige einschalten
3 HOLD (Messwert festhalten)
4 LED Schutzkleinspannungsgrenze überschritten
5 LC-Anzeige

Anzeige Bedeutung

AC Wechselspannung liegt an
DC Gleichspannung liegt an
HOLD Messwert wird festgehalten
V Spannung in V
A Strom in A
Testo 755-2 - Übersicht - 2Schutzkleinspannungsgrenze überschritten (> 50 V Wechselspannung / > 120 V Gleichspannung)Einpolige Phasenprüfung (nur testo 755-2): Phase erkannt
, k Widerstand in Ohm bzw. Kilo-Ohm
Testo 755-2 - Übersicht - 3Durchgang
Testo 755-2 - Übersicht - 4Drehfeldrichtung links bzw. rechts

Anzeige Bedeutung

Testo 755-2 - Anzeige Bedeutung - 1

6 Messstellen-Beleuchtung, weiße LED
7 Stromgabel für Leiter bis 12,9 mm (0,5") Durchmesser
8 Sensorzone Strommessung
9 auf der Rückseite: Batteriefach und Halterung für die Prüfspitzen
10 Prüfspitzen, wechselbar (Steckverbindung, Polung beachten: siehe Aufdruck auf Prüfspitzen und Steckbuchsen!)
11 Prüfspitzenleitung mit Steckbuchsen für Prüfspitzen

6.2. Symbolerklärung

Symbol Bedeutung

Testo 755-2 - Symbol Bedeutung - 1

Achtung! Warnung vor einer Gefahrenstelle, Bedienungsanleitung beachten

Testo 755-2 - Symbol Bedeutung - 2

Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlags

Testo 755-2 - Symbol Bedeutung - 3

Durchgängige doppelte oder verstärkte Isolierung nach Kategorie II DIN EN 61140

Testo 755-2 - Symbol Bedeutung - 4

Geeignet für Arbeiten an unter Spannung stehenden Teilen

Testo 755-2 - Symbol Bedeutung - 5

Konformitätszeichen, bestätigt die Einhaltung der gültigen EU-Richtlinien: EMV-Richtlinie (2014/30/EU) mit der Norm EN 61326-1, Niederspannungsrichtlinie (2014/35/EU) mit der Norm EN 61010-1

Testo 755-2 - Symbol Bedeutung - 6

Erfüllt zutreffende australische Vorgaben

Testo 755-2 - Symbol Bedeutung - 7

Das Gerät erfüllt die WEEE-Richtlinie (2012/19/EU)

7 Gerät bedienen

7.1. Gerät einschalten

Die beiden Prüfspitzen verbinden oder eine beliebige Taste drücken.
- Das Gerät ist eingeschaltet, die LC-Anzeige zeigt ----.

7.2. Messstellenbeleuchtung ein-/ausschalten

Zum Ein- / Ausschalten: Taste kurz drücken.
Nach 2 Minuten schaltet sich die Messstellenbeleuchtung automatisch aus.

7.3. Gerät ausschalten

Automatisch

Falls keine Spannung an den Prüfspitzen anliegt, kein Strom und kein Durchgang erkannt wird, schaltet sich das Gerät nach 10 Sekunden automatisch aus.

Manuell

Gerät manuell ausschalten: [HOLD] > 2 s drücken.

8 Prüfung durchführen

8.1. Prüfung vorbereiten

Vergewissern Sie sich vor jeder Prüfung, dass das Gerät in einwandfreiem Zustand ist:

  • Achten Sie zum Beispiel auf gebrochene Gehäuse oder ausgelaufene Batterien.
  • Führen Sie grundsätzlich eine Funktionsprüfung durch, bevor Sie den Spannungsprüfer verwenden, siehe unten.
  • Testen Sie die die einwandfreie Funktion (zum Beispiel an einer bekannten Spannungsquelle) vor und nach jeder Prüfung.
  • Falls die Sicherheit des Anwenders nicht gewährleistet werden kann, muss das Gerät abgeschaltet und gegen unbeabsichtigte Nutzung gesichert werden.

Funktionsprüfung durchführen

Taste [HOLD] ca. 2 s drücken.

- Gerät führt einen Selbsttest durch. Alle Segmente der LC-Anzeige, der Signalgeber, die Messstellen- und Anzeigebeleuchtung werden für ca. 2 s aktiviert.

Messwert festhalten

Ein Messwert wird angezeigt: Taste HOLD drücken.

- Es ertönt ein kurzes akustisches Signal und die LC-Anzeige zeigt den festgehaltenen Messwert an.

Zum Löschen des festgehaltenen Werts erneut die Taste HOLD drücken.

- Es ertönt ein kurzes akustisches Signal.

Der festgehaltene Wert wird automatisch nach ca. 10 Sekunden gelöscht, nachdem keine Spannung mehr an den Prüfspitzen anliegt. Dies wird durch ein kurzes akustisches Signal angezeigt.

Spannungen unter 6 V AC/DC können nicht festgehalten werden, in der LC-Anzeige wird ---- angezeigt.

Prüfspitzenschutz/Prüfspitzenvergrößerung de- / montieren

Der Prüfspitzenschutz und die Prüfspitzenvergrößerung können je nach Bedarf de- / montiert werden.

Achtung: Die Verwendung des Prüfspitzenschutzes kann je nach nationalen Vorschriften oder Vorgaben erforderlich sein!

Prüfspitzenschutz: Auf die Prüfspitzen aufstecken bzw abziehen.
Prüfspitzenvergrößerung: Auf die Prüfspitzen aufschrauben bzw abschrauben.

8.2. Spannungsprüfung

Beide Prüfspitzen mit dem Prüfobjekt verbinden.
- Das Gerät schaltet sich bei einer Spannung ab etwa 6 V automatisch ein.
- Die Spannung wird in der LC-Anzeige angezeigt.
- Bei Gleichspannungen wird die Polarität der angezeigten Spannung relativ zur Prüfspitze des Spannungsprüfers angezeigt.
- Beim Erreichen oder Überschreiten der Schutzkleinspannungsgrenze (50 V Wechselspannung / 120 V Gleichspannung) ertönt ein akustisches Signal, die rote LED leuchtet und in der LC-Anzeige leuchtet ⚠️.

8.3. Einpolige Phasenprüfung (nur testo 755-2)

Die einpolige Phasenprüfung ist bei Wechselspannungen ab ca. 90 V möglich.

Während der einpoligen Phasenprüfung zur Bestimmung von Außenleitern kann die Anzeigefunktion beeinträchtigt werden, beispielsweise durch isolierende persönliche Schutzausrüstung oder durch andere Isolierungen.

Die einpolige Phasenprüfung eignet sich nicht zur Prüfung auf Spannungsfreiheit, dazu ist eine zweipolige Spannungsprüfung erforderlich.

Eine Prüfspitze des Spannungsprüfers mit dem Testobjekt verbinden.

- leuchtet auf, wenn es sich bei dem geprüften Leiter um die Phase handelt.

8.4. Strommessung

Testo 755-2 - Strommessung - 1

Starke Störquellen in der Nähe führen zu einer instabilen Anzeige und zu Messfehlern.

√ An den Prüfspitzen darf keine Spannung anlagelegt sein, damit das Gerät in den Strommessmodus schaltet.

Die Gabel des Geräts bis zur Sensorzone über den stromführenden Leiter schieben.
- In der LC-Anzeige wird der Messwert angezeigt.

8.5. Durchgangs- / Widerstandsprüfung

√ Den zu prüfenden Stromkreis / das Prüfobjekt spannungslos schalten.
√ Eine zweipolige Spannungsprüfung durchführen, um die Spannungslosigkeit des Testobjekts zu bestätigen.

Die beiden Prüfspitzen mit dem Prüfobjekt verbinden.
- Bei Durchgang bis ca. 30 Ω ertönt ein Signalton, bei Widerstand bis ca. 100kΩ bleibt der akustische Signalgeber inaktiv.
- Das Gerät schaltet nach 10 Sekunden automatisch aus, wenn kein Durchgang / Widerstand erkannt wird. Sobald ein Durchgang / Widerstand erkannt wird, schaltet sich das Gerät wieder automatisch ein.

8.6. Drehfeldrichtung erkennen (nur testo 755-2)

Die Drehfeldrichtungserkennung ist grundsätzlich aktiv, L oder R kann konstant leuchten, allerdings lässt sich die Drehfeldrichtung lediglich in einem Dreiphasensystem zwischen den Außenleitern bestimmen.

Das Gerät zeigt die Spannung zwischen zwei Außenleitern an.

  1. Die Prüfspitze L1 (-) mit der vermuteten Phase L1 verbinden, die Prüfspitze L2 (+) mit der vermuteten Phase L2.
  2. Den Griffbereich vollständig mit den Händen umfassen!

- R leuchtet konstant: Drehfeld „rechts“.

- L leuchtet konstant: Drehfeld „links“.

Gegenprobe:

Vorgang mit vertauschten Prüfspitzen wiederholen.
- Das entgegengesetzte Ergebnis muss angezeigt werden.

9 Wartung und Pflege

9.1. Batteriewechsel

Die Batterien müssen gewechselt werden, wenn in der LC-Anzeige das Batteriesymbol leuchtet.

  1. Gerät vollständig vom Messobjekt trennen.
  2. Die beiden Metallschrauben am Batteriefach mit einem Schraubendreher so weit lösen, bis sich der Batteriefachdeckel abnehmen lässt. Die Schrauben nicht vollständig herausdrehen.
  3. Die verbrauchten Batterien entnehmen.
  4. Neue Batterien des Typs AAA / IEC LR03 (1,5 V) einlegen, dabei auf richtige Polarität achten.
  5. Batteriefachdeckel wieder aufsetzen und mit den Schrauben fixieren.

9.2. Wartung

Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Tritt während des Betriebs eine Fehlfunktion auf, ist die laufende Messung unverzüglich abzubrechen. Schicken Sie das Gerät zur Überprüfung an den Testo-Service.

9.3. Lagerung

Testo 755-2 - Lagerung - 1

Lagerung muss in trockenen Räumen erfolgen.

Wird das Gerät über längere Zeit nicht benutzt: Batterien entnehmen, um eine Gefährdung oder Beschädigung durch ein mögliches Auslaufen von Batterien zu verhindern.

9.4. Reinigung

Vor der Reinigung muss das Gerät von allen Messkreisen entfernt werden.

Das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger abreiben.

Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden! Nach dem Reinigen darf das Gerät bis zur vollständigen Abtrocknung nicht benutzt werden.

10 Umwelt schützen

Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen.
Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück.

1 Contents

1 Contents 15

2 Observe prior to use!...... 16

5 Technische gegevens

Spanningscontrole

10 Milieu beschermen

Testo-Straße 1, 79853 Lenzkirch

Germany

phone +49 7653 681-0

fax +49 7653 681-7699

email info@testo.de

web www.testo-international.com

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : Testo

Modell : 755-2

Kategorie : Multimeter
