Producttype	Multimeter
Merk	Testo
Model	755-2
Afmetingen (H x B x D)	199 x 62 x 40 mm
Gewicht	320 g
Voeding	2 AAA-batterijen (IEC LR03) 1,5 V
Batterijduur	Meer dan 10.000 metingen (< 5 s per meting)
Spanningsbereik	6 V tot 1000 V AC/DC
Stroombereik	Tot 200 A AC
Continuïteitstest	0 tot 30 Ω met geluidssignaal
Weerstandsmeting	30 Ω tot 100 kΩ
Enkelpolige fasedetectie	Ja (alleen model 755-2)
Fasevolgorde	Links/rechts detectie (alleen model 755-2)
Meetcategorie (spanning)	CAT III 1000 V / CAT IV 600 V
Meetcategorie (stroom)	CAT III 600 V / CAT IV 300 V
Beschermingsgraad	IP64
Bedrijfstemperatuur	-10 °C tot 50 °C
Display	LCD met achtergrondverlichting
HOLD-functie	Vastzetten van de meetwaarde
Geluidssignaal	Ja (spanning > 50 V AC of > 120 V DC, continuïteit)
Onderhoud	Reinigen met een vochtige doek en mild reinigingsmiddel
Repareerbaarheid	Stuur het apparaat terug naar Testo service voor storingen
Garantie	2 jaar (voorwaarden op www.testo.com/warranty)

Veelgestelde vragen - 755-2 Testo

Hoe start ik de Testo 755-2?

Verbind de twee meetsnoeren of druk op een willekeurige toets. Het apparaat wordt ingeschakeld en toont --- op het LC-scherm.

Hoe meet ik spanning met de Testo 755-2?

Sluit de meetsnoeren aan op het te testen object. Het apparaat start automatisch als de spanning hoger is dan 6 V. De spanning wordt op het LC-scherm weergegeven met de polariteit voor gelijkspanning.

Hoe gebruik ik de stroommeetfunctie?

Plaats de stroomtang rond een enkele geleider, in het sensor gebied. Het apparaat schakelt automatisch naar stroommodus als er geen spanning op de meetsnoeren staat. De waarde wordt weergegeven in ampère (A).

Wanneer klinkt het geluidssignaal?

Het geluidssignaal klinkt bij: spanning ≥ 50 V AC of ≥ 120 V DC, continuïteit ≤ 30 Ω, en bij fasedetectie (model 755-2).

Hoe vervang ik de batterijen?

Wanneer het batterijsymbool verschijnt, schakel het apparaat uit en draai de twee schroeven van het batterijcompartiment los. Vervang door twee AAA (IEC LR03) 1,5 V batterijen en let op de polariteit.

Wat is de maximale overspanningscategorie?

Voor spanningsmetingen: CAT III 1000 V en CAT IV 600 V. Voor stroom: CAT III 600 V en CAT IV 300 V.

Hoe voer ik een continuïteitstest uit?

Schakel het circuit spanningsloos, controleer op afwezigheid van spanning en sluit de meetsnoeren aan. Een geluidssignaal klinkt bij een weerstand lager dan 30 Ω.

Hoe detecteer ik de fasevolgorde?

Verbind de meetsnoer L1 (-) met de veronderstelde fase L1 en L2 (+) met L2. Houd het handvat vast. Het scherm toont L (links) of R (rechts) om de draairichting aan te geven.

Wat te doen bij een storing?

Stop onmiddellijk de meting en stuur het apparaat terug naar de klantenservice van Testo voor controle. Probeer het niet zelf te repareren.

Hoe reinig ik het apparaat?

Koppel alle meetsnoeren los. Veeg af met een vochtige doek en een beetje mild reinigingsmiddel. Gebruik geen oplosmiddelen of bijtende producten. Laat volledig drogen voor hergebruik.

GEBRUIKSAANWIJZING 755-2 Testo

Stroom-/spanningzoeker

Gebruiksaanwijzing

Gebruiksaanwijzing [nl] 52

1 Inhoud....63
2 Vóór het gebruik in acht nemen! 64
3 Veiligheidsinstructies....64
4 Doelmatig gebruik....65
5 Technische gegevens....65
6 Overzicht 68

6.1. Indicatie- en bedieningselementen ...... 68
6.2. Symboolverklaring 69

7 Instrument bedienen....70

7.1. Instrument inschakelen 70
7.2. Meetpuntverlichting in- / uitschakelen...... 70
7.3. Instrument uitschakelen.... 70

8 Test uitvoeren 70

8.1. Controle voorbereiden 70
8.2. Spanningscontrole 71
8.3. Eenpolige fasecontrole (alleen testo 755-2) .. 71
8.4. Stroommeting 71
8.5. Doorgangs- / weerstandscontrole 72
8.6. Draaiveldrichting herkennen (alleen testo 755-2)....72

9 Onderhoud en verzorging....73

9.1. Batterijvervanging 73
9.2. Onderhoud....73
9.3. Opslag 73
9.4. Reiniging....73

10 Milieu beschermen....74

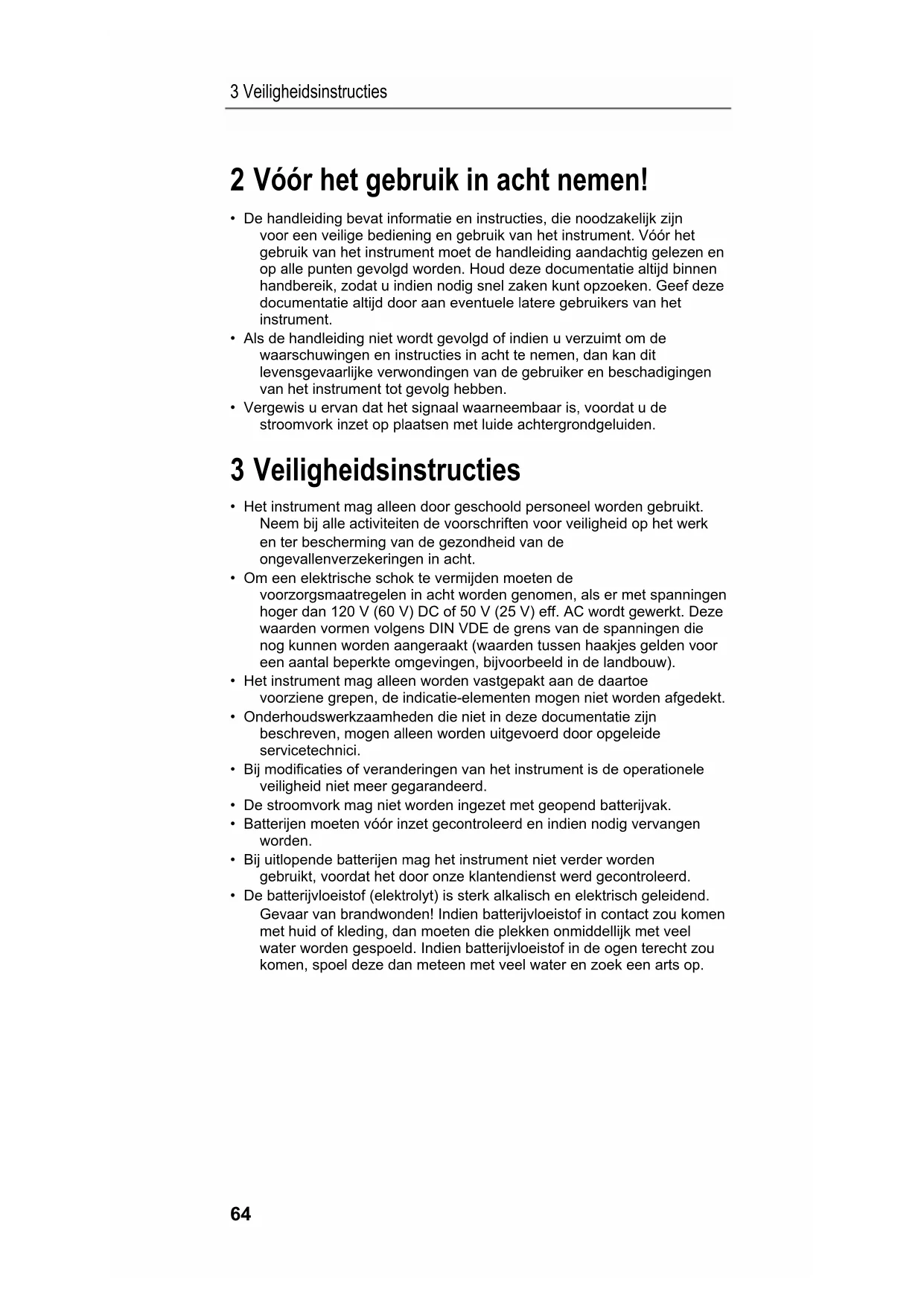

2 Vóór het gebruik in acht nemen!

• De handleiding bevat informatie en instructies, die noodzakelijk zijn voor een veilige bediening en gebruik van het instrument. Vóór het gebruik van het instrument moet de handleiding aandachtig gelezen en op alle punten gevolgd worden. Houd deze documentatie altijd binnen handbereik, zodat u indien nodig snel zaken kunt opzoeken. Geef deze documentatie altijd door aan eventuele latere gebruikers van het instrument.
• Als de handleiding niet wordt gevolgd of indien u verzuimt om de waarschuwingen en instructies in acht te nemen, dan kan dit levensgevaarlijke verwondingen van de gebruiker en beschadigingen van het instrument tot gevolg hebben.
• Vergewis u ervan dat het signaal waarneembaar is, voordat u de stroomvork inzet op plaatsen met luide achtergrondgeluiden.

3 Veiligheidsinstructies

• Het instrument mag alleen door geschoold personeel worden gebruikt. Neem bij alle activiteiten de voorschriften voor veiligheid op het werk en ter bescherming van de gezondheid van de ongevallenverzekeringen in acht.
• Om een elektrische schok te vermijden moeten de voorzorgsmaatregelen in acht worden genomen, als er met spanningen hoger dan 120 V (60 V) DC of 50 V (25 V) eff. AC wordt gewerkt. Deze waarden vormen volgens DIN VDE de grens van de spanningen die nog kunnen worden aangeraakt (waarden tussen haakjes gelden voor een aantal beperkte omgevingen, bijvoorbeeld in de landbouw).
• Het instrument mag alleen worden vastgepakt aan de daartoe voorziene grepen, de indicatie-elementen mogen niet worden afgedekt.
• Onderhoudswerkzaamheden die niet in deze documentatie zijn beschreven, mogen alleen worden uitgevoerd door opgeleide servicetechnici.
• Bij modificaties of veranderingen van het instrument is de operationele veiligheid niet meer gegarandeerd.
• De stroomvork mag niet worden ingezet met geopend batterijvak.
• Batterijen moeten vóór inzet gecontroleerd en indien nodig vervangen worden.
• Bij uitlopende batterijen mag het instrument niet verder worden gebruikt, voordat het door onze klantendienst werd gecontroleerd.
• De batterijvloeistof (elektrolyt) is sterk alkalisch en elektrisch geleidend. Gevaar van brandwonden! Indien batterijvloeistof in contact zou komen met huid of kleding, dan moeten die plekken onmiddellijk met veel water worden gespoeld. Indien batterijvloeistof in de ogen terecht zou komen, spoel deze dan meteen met veel water en zoek een arts op.

4 Doelmatig gebruik

Het instrument mag alleen worden gebruikt onder de voorwaarden en voor het doel, waarvoor het werd geconstrueerd:

• Stroommeting, spanningstest in wissel-/gelijkspanningsbereik 6 ... 600 V (testo 755-1) resp. 6 ... 1000 V (testo 755-2), doorgangs / weerstandscontrole
• Het instrument alleen inzetten binnen de gespecificeerde meetbereiken van de volgende overspanningscategorieën:
• Spanningsmeting: CAT IV 600V, CAT III 1000 V
• Stroommeting: CAT IV 300 V, CAT III 600 V

Voor de volgende doeleinden mag het instrument niet worden ingezet:

• In explosieve omgevingen: Het instrument is niet Ex-beveiligd!
• Bij regen of neerslag: Gevaar van een elektrische schok!

Opgaven hebben betrekking op +23 °C ± 5 °C bij <80% rel. luchtvochtigheid. Temperatuurcoëfficiënt: 0,15 x gespecificeerde nauwkeurigheid per 1 °C (<18 °C en >28 °C).

Eigenschap Waarden
Spanningsbereik testo 755-1:	6 ... 600 V AC/DCTesto 755-2: 6 ... 1000 V AC/DC
Resolutie 0,1 V
Tolerantie 6 ... 49,9 V: ± (1,5	% van de indicatiewaarde+ 5 digits)50 ... 600 V / 1000 V: ± (1,5 % van deindicatiewaarde + 3 digits)
Frequentiebereik Gelijkspanning, 14 Hz – 400 Hz
Akoestischesignalering	≥ 50 V AC, ≥ 120 V DC
Spanningsherkenning	Automatisch
Polariteitsherkenning	Automatisch
Bereikherkenning	Automatisch
Interne belasting ca. 3,5 W bij	1000 V
Stroom Is < 3,5 mA bij 1000 V
Bedrijfsduur	30 s
Herhalingstijd	240 s
Automatische inschakeling >	6 V
Meetwaardegeheugen(HOLD)	testo 755-1: 6 ... 600 V AC/DCTesto 755-2: 6 ... 1000 V AC/DC
Overload indicator testo 755-	1: >= 630 V AC/DC, LC displayshows OLtesto 755-2: >= 1050 V AC/DC, LC displayshows OL

Measurement category CAT III 600 V / CAT IV 300 V

Eenpolige fasecontrole (alleen testo 755-2):

Eigenschap Waarden
Spanningsbereik >90 ...	690 V ± 10 % wisselspanning tegen aarde
Frequentiebereik	50/60 Hz
Akoestische signalering	Ja
LED-indicatie	Waarschuwingssymbool

Draaiveldherkenning (alleen testo 755-2)

Eigenschap Waarden
Spanningsbereik 100 ..	400 V ± 10 % fase tegen aarde/neutraal
Frequentiebereik	50/60 Hz
LC-display	L en R

Stroomcontrole

Eigenschap Waarden
Spanningsbereik max.	200 A AC
Frequentiebereik 40 ...	70 Hz
Resolutie 0,1 A ± (3 %	van de indicatiewaarde + 3 digits)
Automatische inschakeling	>10 A
Overbelastingsweergave	>=220 A, LC-display geeft OL aan
Meetcategorie CAT III	600 V / CAT IV 300 V

Doorgangscontrole

Eigenschap Waarden
Bereik 0 ... 30 Ω
Toleranties ± (1 % van de indicatiewaarde + 5 digits)
Teststroom	< 5 μA
Akoestische signalering	Ja
Overspanningsbeveiliging	1000 V wissel- / gelijkspanning
Automatische inschakeling	< 100 kΩ

Weerstandscontrole

Eigenschap Waarden
Bereik	30 Ω ... 100 kΩ
Toleranties ± (1 % van de indicatiewaarde + 5 digits)
Teststroom	< 5 μA
Overspanningsbeveiliging	1000 V wissel- / gelijkspanning
Automatische inschakeling	< 100 kΩ

Algemene technische gegevens

Eigenschap Waarden
Operationele omgevingstemperatuur	-10°C tot 50°C
Opslag omgevingstemperatuur	-15°C tot 60°C
Vochtigheid max. 75 %	RV
Inzethoogte tot 2000 m
Vervuilingsgraad	2
Beschermklasse	IP 64
Stroomtoevoer 2 x 1,5 V (AAA / IEC LR03)
Stroomverbruik ongeveer 60 mA
Batterijlooptijd meer dan 10.000 metingen (< 5 s per meting)
Afmetingen (H x B x D)	ca. 199 x 62 x 40 mm
Gewicht ca. 320 g
Veiligheidsrichtlijnen EN 61243-3:2011, DIN VDE 0682-401:2011, EN 61010-1:2011
Toelatingen TÜV GS, CE, CSA
Garantie Duur: 2 jaar	Garantievoorwaarden: zie internetsite www.testo.com/warranty

6 Overzicht

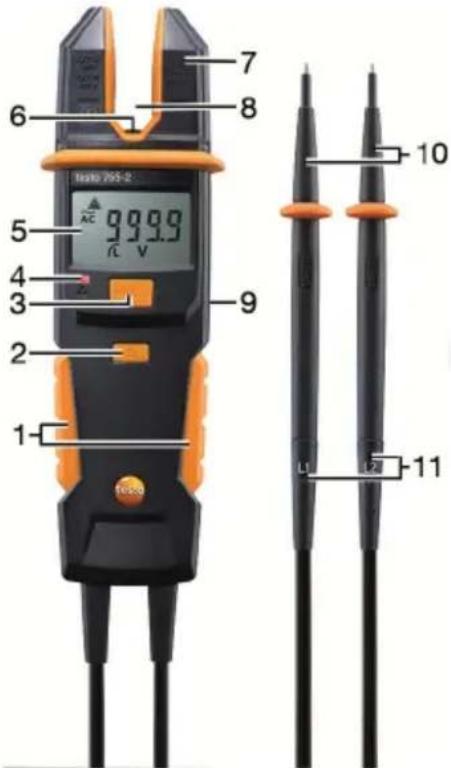

6.1. Indicatie- en bedieningselementen

7 8 6 5 9.9.9.9 AC V 4 3 2 1 10 11 L 2

1 Greepbereik
2 Meetpuntenverlichting en verlichting LC-display inschakelen
3 HOLD (meetwaarde vasthouden)
4 Led veiligheids-laagspanningsgrens overschreden
5 LC-display

Indicatie Betekenis
AC Wisselspanning	ligt aan
DC	Gelijkspanning ligt aan
HOLD Meetwaarde	wordt vastgehouden
V Spanning in V
A Stroom in A
⚠️	Veiligheids-laagspanningsgrens overschreden (> 50 V wisselspanning / > 120 V gelijkspanning)Eenpolige fasecontrole (alleen testo 755-2): fase herkend
Ω, kΩ	Weerstand in Ohm resp. kilo-Ohm
●●●	Doorgang
∅L, R	Draaiveldrichting links resp. rechts

Indicatie Betekenis

Batterij (vol / leeg)

6 Meetpuntenverlichting, witte led

7 Stroomvork voor geleiders tot 12,9 mm (0,5") doorsnede

8 Sensorzone stroommeting

9 Op de achterzijde: batterijvak en houder voor de teststaven

10 Teststaven, vervangbaar (steekverbinding, polariteit in acht nemen: zie opdruk op teststaven en steekbussen!)

11 Teststavenleiding met steekbussen voor teststaven

6.2. Symboolverklaring

Symbool Betekenis

Opgelet! Waarschuwing voor een gevaarpunt, handleiding in acht nemen

Voorzichtig! Gevaarlijke spanning, gevaar van een elektrische schok

Doorlopende dubbele of versterkte isolatie volgens categorie II DIN EN 61140

Geschikt voor werkzaamheden aan onder spanning staande delen

Conformiteitsteken, bevestigt de naleving van de geldende EU-richtlijnen: EMC-richtlijn (2014/30/EU) met de norm EN 61326-1, laagspanningsrichtlijn (2014/35/EU) met de norm EN 61010-1

Vervult geldende Australische richtlijnen.

Het instrument vervult de WEEE-richtlijn (2012/19/EU)

7 Instrument bedienen

7.1. Instrument inschakelen

De beide teststaven verbinden of een willekeurige toets indrukken.
- Het apparaat is ingeschakeld, de LC-indicatie toont ---.

7.2. Meetpuntverlichting in- / uitschakelen

Om in / uit te schakelen: Toets kort indrukken.

Na 2 minuten schakelt de meetpuntverlichting zich automatisch uit.

7.3. Instrument uitschakelen

Automatisch

Als er geen spanning op de teststaven staat, geen stroom en geen doorgang wordt herkend, schakelt het instrument na 10 seconden automatisch uit.

Handmatig

Instrument handmatig uitschakelen: [HOLD] >2 s indrukken.

8 Test uitvoeren

8.1. Controle voorbereiden

Vergewis u er vóór elke controle van, dat het instrument in foutloze toestand is:

• Let bijvoorbeeld op gebroken behuizing of uitgelopen batterijen.
• Voer in principe een functiecontrole uit voordat u de spanningsmeter gebruikt, zie hieronder.
• Test de foutloze werking (bijvoorbeeld aan een bekende spanningsbron) vóór en na elke controle.
• Indien de veiligheid van de gebruiker niet kan worden gegarandeerd, dan moet het instrument uitgeschakeld en tegen onopzettelijk gebruik beveiligd worden.

Functiecontrole uitvoeren

Toets HOLD ca. 2 s indrukken.

- Instrument voert een zelftest uit. Alle segmenten van het LC-display, de signaalgever, de meetpunten- en displayverlichting worden ca. 2 s geactiveerd.

Meetwaarde bijhouden

Er wordt een meetwaarde weergegeven: Toets HOLD indrukken.
- Er weerklinkt een kort akoestisch signaal en het LC-display geeft de bijgehouden meetwaarde aan.
Om de bijgehouden waarde te verwijderen opnieuw de toets HOLD indrukken.

- Er weerklinkt een kort akoestisch signaal.

De bijgehouden waarde wordt automatisch na ca. 10 seconden verwijderd, nadat er geen spanning meer aanligt aan de teststaven. Dit wordt aangegeven door een kort akoestisch signaal.

Spanningen onder 6 V AC/DC kunnen niet worden bijgehouden, in het LC-display verschijnt ----.

Bescherming van de teststaven / vergroting van de teststaven demonteren / monteren

De bescherming van de teststaven en de vergroting van de teststaven kunnen indien nodig gedemonteerd / gemonteerd worden.

Opgelet: Het gebruik van de bescherming van de teststaven kan al naargelang nationale voorschriften of richtlijnen zijn vereist!

Bescherming van de teststaven: Op de teststaven steken resp. eraf trekken.
Vergroting van de teststaven: Op de teststaven schroeven resp. eraf schroeven.

8.2. Spanningscontrole

Beide teststaven verbinden met het testobject.
- Het apparaat schakelt zich bij een spanning vanaf ongeveer 6 V automatisch in.
- De spanning wordt in het LC-display weergegeven.
- Bij gelijkspanningen wordt de polariteit van de weergegeven spanning relatief ten opzichte van de teststaaf van de spanningsmeter weergegeven.
- Bij het bereiken of overschrijden van de veiligheids- laagspanningsgrens (50 V wisselspanning / 120 V gelijkspanning) weerklinkt een akoestisch signaal, brandt de rode led en in het LC- display brandt ⚠

8.3. Eenpolige fasecontrole (alleen testo 755-2)

De eenpolige fasecontrole is mogelijk bij wisselspanningen vanaf ca. 90 V. Tijdens de eenpolige fasecontrole voor de vaststelling van buitengeleiders kan de indicatiefunctie worden beïnvloed, bijvoorbeeld door isolerende persoonlijke beschermende uitrusting of door andere isolaties.

De eenpolige fasecontrole is niet geschikt voor de controle van de spanningsvrijheid, daarvoor is een tweepolige spanningscontrole vereist.

Een teststaaf van de spanningsmeter verbinden met het testobject.

- licht op als het bij de geteste geleider om de fase gaat.

8.4. Stroommeting

Sterke storingsbronnen in de buurt leiden tot een instabiele indicatie en tot meetfouten.

√ Er mag geen spanning op de teststaven staan, zodat het apparaat omschakelt naar de stroommeetmodus.

De vork van het apparaat tot aan de sensorzone over de stroomgeleidende geleider schuiven.
- In het LC-display wordt de meetwaarde weergegeven.

8.5. Doorgangs- / weerstandscontrole

√ De te controleren stroomkring / het testobject spanningsloos schakelen.
√ Een tweepolige spanningscontrole uitvoeren, om de spanningsloosheid van het testobject te bevestigen.

De beide teststaven verbinden met het testobject.
- Bij doorgang tot ca. 30 Ω klinkt een signaal, bij weerstand tot ca. 100 kΩ blijft de akoestische signaalgever inactief.
- Het apparaat schakelt na 10 seconden automatisch uit, als er geen doorgang / weerstand wordt herkend. Zodra er een doorgang / weerstand wordt herkend, schakelt het instrument zich weer automatisch in.

8.6. Draaiveldrichting herkennen (alleen testo 755-2)

De herkenning van de draaiveldrichting is in principe actief, L of R kan constant branden, maar de draaiveldrichting kan echter alleen in een driefasensysteem tussen de buitengeleiders worden bepaald.

Het apparaat geeft de spanning tussen twee buitengeleiders aan.

1. De teststaaf L1 (-) verbinden met de vermoede fase L1, de teststaaf L2 (+) met de vermoede fase L2.
2. De greep met de handen volledig vastpakken!

- R brandt constant: draaiveld „rechts“.

- L brandt constant: draaiveld „links“.

Tegenproof:

Proces herhalen met verwisselde teststaven.
- Het tegengestelde resultaat moet worden weergegeven.

9 Onderhoud en verzorging

9.1. Batterijvervanging

De batterijen moeten worden vervangen als in het LC-display het batterijsymbol gaat branden.

1. Apparaat volledig isoleren van het meetobject.
2. De beide metalen schroeven aan het batterijvak met een schroevendraaier zo ver losdraaien, tot het deksel eraf kan worden genomen. De schroeven niet helemaal eruit draaien.
3. De verbruikte batterijen wegnemen.
4. Nieuwe batterijen van het type AAA / IEC LR03 (1,5 V) erin leggen, en daarbij letten op juiste polariteit.
5. Deksel van het batterijvak weer erop zetten en fixeren met de schroeven.

9.2. Onderhoud

Het instrument vergt bij een bedrijf conform de handleiding geen speciaal onderhoud.

Als er tijdens de werking een storing optreedt, moet de lopende meting onmiddellijk worden gestopt. Stuur het apparaat ter controle naar Testo-Service.

9.3. Opslag

Opslag moet gebeuren in droge ruimtes.

Als het instrument gedurende langere tijd niet wordt gebruikt: Batterijen eruit nemen om een gevaar of beschadiging door eventueel uitlopende batterijen te verhinderen.

9.4. Reiniging

Vóór de reiniging moet het instrument van alle meetkringen worden verwijderd.

Het instrument afwrijven met een vochtige doek en wat mild huishoudelijk schoonmaakproduct.

Nooit scherpe schoonmaakproducten of oplosmiddelen gebruiken voor de reiniging! Na het reinigen mag het instrument niet worden gebruikt voordat het volledig is gedroogd.

Verwerk defecte accu's / lege batterijen conform de plaatselijke wet- en regelgeving.
Lever dit product na het einde van zijn levensduur in bij een inzamelpunt voor de sortering van elektrische en elektronische apparatuur (houd u aan de plaatselijke voorschriften), of bezorg het voor verwerking terug aan Testo.

1 Содержание
