755-2 - 万用表 Testo - 免费用户手册

产品类型	万用表
品牌	Testo
型号	755-2
尺寸 (高 x 宽 x 深)	199 x 62 x 40 mm
重量	320 g
电源	2节AAA电池 (IEC LR03) 1.5 V
电池续航	超过10,000次测量（每次测量<5秒）
电压范围	6 V 至 1000 V AC/DC
电流范围	高达200 A AC
通断测试	0 至 30 Ω，带声音提示
电阻测试	30 Ω 至 100 kΩ
单极相位检测	是（仅适用于755-2型号）
相序	左/右检测（仅适用于755-2型号）
测量类别（电压）	CAT III 1000 V / CAT IV 600 V
测量类别（电流）	CAT III 600 V / CAT IV 300 V
防护等级	IP64
工作温度	-10 °C 至 50 °C
显示屏	LCD 带背光
保持功能	锁定测量值
声音提示	是（电压 > 50 V AC 或 > 120 V DC，通断测试）
维护	用湿布和温和清洁剂擦拭
可维修性	如有故障，请寄回德图售后服务
保修	2年（详情见 www.testo.com/warranty）

常见问题 - 755-2 Testo

如何启动 Testo 755-2？

连接两个测试探头或按任意键。设备启动并在LCD屏幕上显示 ---。

如何使用 Testo 755-2 测量电压？

将测试探头连接到待测物体。如果电压超过6 V，设备会自动启动。电压会显示在LCD屏幕上，直流显示极性。

如何使用电流测量功能？

将钳形表夹在单根导体上，置于传感器区域。如果探头上没有电压，设备会自动切换到电流模式。数值以安培 (A)显示。

何时发出声音提示？

声音提示在以下情况发出：电压 ≥ 50 V AC 或 ≥ 120 V DC，通断测试 ≤ 30 Ω，以及相位检测时（755-2型号）。

如何更换电池？

当电池符号出现时，关闭设备并松开电池仓的两颗螺丝。更换为两节AAA (IEC LR03) 1.5 V电池，注意极性。

最大过压类别是多少？

电压测量：CAT III 1000 V 和 CAT IV 600 V。电流测量：CAT III 600 V 和 CAT IV 300 V。

如何进行通断测试？

断开电路电源，确认无电压，然后连接探头。当电阻小于30 Ω时会发出声音提示。

如何检测相序？

将探头L1 (-)连接到假设的L1相，L2 (+)连接到L2。握住手柄。屏幕显示L（左）或R（右）指示旋转方向。

出现故障时怎么办？

立即停止测量并将设备寄回德图售后服务中心检查。请勿自行维修。

如何清洁设备？

拔下所有测试探头。用湿布和少量温和清洁剂擦拭。请勿使用溶剂或腐蚀性产品。重新使用前确保完全干燥。

用户手册 755-2 Testo

1 内容 87
2 在使用之前请注意！....88
3 安全须知....88
4 指定用途.....88
5 技术数据.....89
6 概览图....92

6.1. 显示和操作元件.....92
6.2. 图标说明 ..... 93

7 操作设备....94

7.1. 启动设备 ..... 94
7.2. 测量点照明 开/关.....94
7.3. 关闭设备 ..... 94

8 执行检测....94

8.1. 准备测试 ..... 94
8.2. 电压测试 ..... 95
8.3. 单极相位测试（仅用于 testo 755-2）.....95
8.4. 电流测量 ..... 96
8.5. 导通测试/电阻测试 ..... 96
8.6. 检测相序（仅用于 testo 755-2）.....96

9 维护和保养 ..... 97

9.1. 更换电池 ..... 97
9.2. 维护 ..... 97
9.3. 存放....97
9.4. 清洁....97

10 保护环境....98

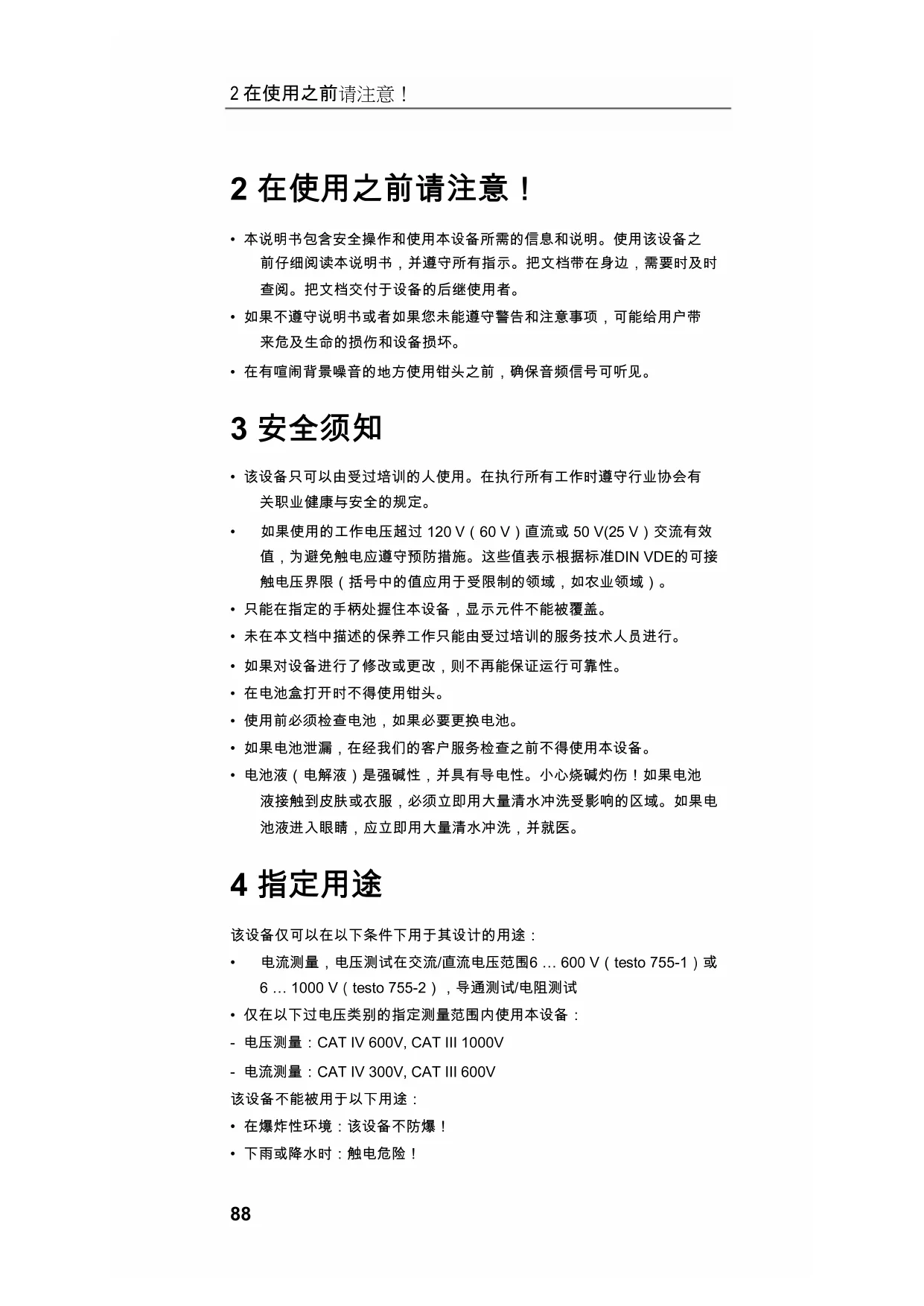

2 在使用之前请注意！

• 本说明书包含安全操作和使用本设备所需的信息和说明。使用该设备之前仔细阅读本说明书，并遵守所有指示。把文档带在身边，需要时及时查阅。把文档交付于设备的后继使用者。
• 如果不遵守说明书或者如果您未能遵守警告和注意事项，可能给用户带来危及生命的损伤和设备损坏。
• 在有喧闹背景噪音的地方使用钳头之前，确保音频信号可听见。

3 安全须知

• 该设备只可以由受过培训的人使用。在执行所有工作时遵守行业协会有关职业健康与安全的规定。
• 如果使用的工作电压超过 120V (60 V) 直流或 50V(25V) 交流有效值，为避免触电应遵守预防措施。这些值表示根据标准DIN VDE的可接触电压界限（括号中的值应用于受限制的领域，如农业领域）。
• 只能在指定的手柄处握住本设备，显示元件不能被覆盖。
• 未在本文档中描述的保养工作只能由受过培训的服务技术人员进行。
• 如果对设备进行了修改或更改，则不再能保证运行可靠性。
• 在电池盒打开时不得使用钳头。
• 使用前必须检查电池，如果必要更换电池。
• 如果电池泄漏，在经我们的客户服务检查之前不得使用本设备。
• 电池液（电解液）是强碱性，并具有导电性。小心烧碱灼伤！如果电池液接触到皮肤或衣服，必须立即用大量清水冲洗受影响的区域。如果电池液进入眼睛，应立即用大量清水冲洗，并就医。

4 指定用途

该设备仅可以在以下条件下用于其设计的用途：

- 电流测量，电压测试在交流/直流电压范围6 ... 600 V (testo 755-1) 或 6 ... 1000 V (testo 755-2)，导通测试/电阻测试

- 仅在以下过电压类别的指定测量范围内使用本设备：

- 电压测量：CAT IV 600V, CAT III 1000V

- 电流测量：CAT IV 300V, CAT III 600V

该设备不能被用于以下用途：

- 在爆炸性环境：该设备不防爆！

- 下雨或降水时：触电危险！

5 技术数据

电压测试

数据基于条件 + 23℃±5℃，<80% 相对湿度。温度系数：0:15x 指定精度/1℃（<18℃和>28℃）。

特征 数值
电压范围	testo 755-1:6 ... 600 V AC/DCTesto 755-2:6 ... 1000 V AC/DC
分辨率	0.1 V
公差	6 ... 49.9 V:±(1.5%的显示值+5位数)50 ... 600 V / 1000 V:±(1.5%的显示值+3位数)
频率范围 直流电,14 Hz - 400 Hz
声音信号	≥50 V AC, ≥120 V DC
电压检测 自动
极性检测 自动
区域识别 自动
内部负载 约3.5 W当1000 V
电流 Is < 3.5 mA当1000 V
工作时间	30 s
恢复时间	240 s
自动启动	>6 V
测量值存储器(HOLD)	testo 755-1:6 ... 600 V AC/DCTesto 755-2:6 ... 1000 V AC/DC
过载显示	testo 755-1:>=630V AC/DC,液晶显示器显示OLtesto 755-2:>=1050V AC/DC,液晶显示器显示OL
测量类别	CAT III 1000V / CAT IV 600V

单极相位测试（仅用于 testo 755-2）

特征 数值
电压范围	>90 ... 690 V ± 10 % 交流电压(对地)
频率范围	50/60 Hz
声音	是
信号
液晶显示器 警告符号

相序识别（仅用于 testo 755-2）

特征 数值
电压范围	>100 ... 400 V ± 10 % 相对地/中性
频率范围	50/60 Hz
液晶显示器	L 和 R

电流测试

特征 数值
电压范围 最大 200 A AC
频率范围	40 ... 70 Hz
分辨率	0.1 A ± (3 % 的显示值 + 3 位数)
自动启动	>10 A
过载显示	>=220A,液晶显示器显示 OL
测量类别	CAT III 600V / CAT IV 300V

导通测试

特征 数值
范围	0 ... 30 Ω
公差	± (1 % 的显示值 + 5 位数)
测试电流	< 5 μA
声音信号 是
过电压保护	1000 V 交流/直流电压
自动启动	< 100 kΩ

电阻测试

特征 数值
范围	30 Ω ... 100 kΩ
公差	±(1%的显示值+5位数)
测试电流	<5 μA
过电压保护	1000 V交流/直流电压
自动启动	<100 kΩ

一般技术指标

特征 数值
工作环境温度	-10°C 至 50°C
存放	-15°C 至 60°C
环境温度
湿度 最大75 %RH
应用高度 至 2000 m
污染度	2
防护级别	IP 64
电源供应	2 x 1.5 V (AAA / IEC LR03)
耗电量 约 60 mA
电池寿命	超过10000次测量 (<5秒/测量)
尺寸(高x宽x长)	约199 x 62 x 40 mm
重量 大约 320 g
安全要求	EN 61243-3:2011, DIN VDE 0682-401:2011,DIN EN 61010-1:2011
批准	TÜV GS, CE, CSA
保修 期限:2年	保修条件参见网站 www.testo.com/warranty

6 概览图

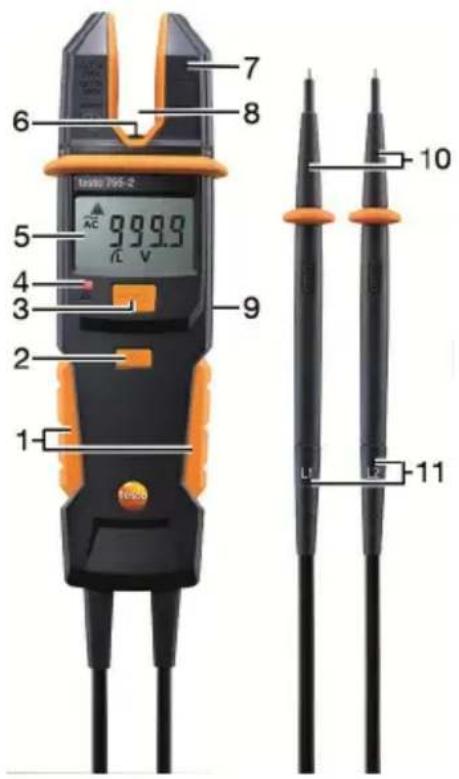

6.1. 显示和操作元件

Tavolo 705-2 7 6 8 5 9.9.9.9 AC V 4 3 2 1 9 10 11

1 抓握区
2 打开测量点照明和液晶显示器照明
3 HOLD (保留测量值)
4 超过LED安全特低电压限值
5 液晶显示器

显示 意义
AC	施加交流电压
DC	施加直流电压
HOLD	保留测量值
V	电压 单位 V
A	电流 单位 A超过安全特低电压限值(>50V交流/>120V直流)单极相位测试(仅用于testo 755-2):检测到相位
Ω,kΩ	电阻 单位为欧姆或千欧姆
	导通
	旋转方向左或右
	电池(满/空)

6 测量点照明，白色LED
7 导线电流叉达12.9毫米（0.5"）直径
8 电流测量传感器区
9 设备背面：电池盒和测试探头架
10 测试探头，可更换（插入式接头，注意极性：见探头和插座印记！）
11 探头线与探头插座

6.2. 图标说明

符号 意义
		注意!警告危险点,注意说明书
		小心!危险电压,触电危险
		根据类别II DIN EN 61140连续双重绝缘或加强绝缘
		适用于在带电部件的工作
		合格标志,确认遵守适用的欧盟指令:电磁兼容指令(2014/30/EC)与标准EN 61326-1,低电压指令(2014/35/EC)与标准EN 61010-1
		符合适用的澳大利亚规定
		此设备符合WEEE指令(2012/19/EC)

7 操作设备

7.1. 启动设备

连接两个探头或按任意键。

- 设备开启，液晶显示器显示 ---

7.2. 测量点照明 开/关

若要开/关：短按 键。

2分钟后测量点照明自动关闭。

7.3. 关闭设备

自动

如果在测试探头没有电压，没有检测到电和导通,10秒钟后设备自动断电。

手动

手动关闭设备：按住按钮[HOLD] >2秒。

8 执行检测

8.1. 准备测试

每次测试前确保设备在良好的工作状态：

• 例如注意损坏的壳体或电池泄漏。
• 使用电压测试仪之前原则上都要执行一次功能测试，见下文。
• 在每次检测之前和之后测试功能是否正常（例如在一个已知的电压源）。
• 如果无法保障用户的安全，必须关闭该设备并采取措施防止意外使用。

执行功能测试

按住按钮 HOLD 约2秒。

- 设备执行自检。液晶显示器的所有领域，信号发送器，测量点和显示照明被激活约2秒。

保留测量值

显示一个测量值：按住按钮 HOLD。

- 您会听到一声短信号音，在液晶显示器上显示出所保留的测量值。

要删除保留的值，再次按下 HOLD键。

- 您会再次听到一声短信号音。

若探头上不再有电压，经过大约 10 秒后保留的值被自动删除。这通过一声短信号音表示。

低于6V AC/DC的电压不能被保留，在液晶显示器中显示----。

拆卸/安装探头保护罩/探头扩大

可根据需要拆卸/安装探头保护和探头扩大。

注意：根据国家法规或指令可能需要使用探头保护罩！

探头保护罩：套在探头上或从探头取下。

探头扩大：在探头上拧紧或从探头旋下。

8.2. 电压测试

将两个探头与被测物体连接。
- 从约6V的电压起，设备会自动启动。
- 电压显示在液晶显示器。
- 在直流电压的情况下显示的电压极性参照电压测试仪探头。
- 当达到或超过安全特低电压限值（50V交流电/120V直流电）时发出声音信号，红色LED亮起，在液晶显示器中亮起。

8.3. 单极相位测试

(仅用于 testo 755-2)

单极相位测试从90伏交流电压起可能。

在单极相位测试测定相导体时显示功能受到影响，例如因为绝缘的个人防护设备或其他绝缘物体。

单极相测试不适用于测试无电压状态，为此需要双极电压测试。

将测试仪的一个探头与测试对象连接。

- 亮起，如果所测试的导体是相位。

8.4. 电流测量

附近的强干扰源导致不稳定的读数和测量误差。

√ 探头不能用电压，以便设备切换到电流测量模式。

将装置的叉移动到载流导体上的传感器区域。

- 液晶显示器显示出测量值。

8.5. 导通测试/电阻测试

√ 断开被测电路 / 测试对象的电源。

√ 执行双极电压测试，以确保测试对象无电压。

将两个探头与被测物体连接。

- 在导通达30Ω时发出信号音，在电阻达100kΩ时声信号发送器保持非活动状态。

- 如果没有检测到导通/电阻，设备在10秒后自动关闭。一旦检测到导通/电阻，该设备再次自动启动。

8.6. 检测相序（仅用于 testo 755-2）

相序检测总是处于激活状态，L 或 R 可以持续亮，然而，只可以在相导体之间的三相系统中确定相序。

设备显示两个相导体之间的电压。

1. 探头L1（-）连接到推测的相位L1，探头L2（+）连接到推测的相位L2.

2. 用双手全部握住抓握区域!

- R 持续亮：相序“右”。

- L 持续亮：相序“左”。

复核验算：

交换测试探头重复此过程。

- 必须显示相反的结果。

9 维护和保养

9.1. 更换电池

如果液晶显示器中的电池符号亮起，必须更换电池。

1. 将设备与测量对象完全分开。
2. 用一把螺丝刀松开电池盒的两个金属螺钉，直到可以卸下电池盖。不用将螺钉完全拧出。
3. 取出用完的电池。
4. 插入新电池 AAA 的 / IEC LR03 (1.5 V)，要注意正确的极性。
5. 重新盖上电池盒盖，用螺钉固定。

9.2. 维护

根据说明书本设备在使用时无需特别的维护。

如果在操作期间发生故障，必须立即停止测量。将设备返回 Testo-Service，进行检测。

9.3. 存放

必须存放在干燥的室内。

如果在长时间内不会使用本设备：取出电池，避免电池可能泄漏从而造成危险或损坏。

9.4. 清洁

清洗前必须将设备从所有的测量电路断开。

用湿布和温和的家用清洁剂擦干净本设备。

切勿使用有腐蚀性的清洁剂或溶剂清洗！清洗后，在完全干燥之前不能使用该设备。

10 保护环境

按有效法律规定处理损坏的蓄电池/废弃电池。
使用寿命结束时，请把本产品送至电子电气装置分类收集处（请遵循当地法律法规），或退回Testo进行处理。
