| 产品类型 | 万用表（电压和电流控制器） |
| 品牌 | Testo |
| 型号 | 755-1 |
| 尺寸（高 x 宽 x 深） | 199 x 62 x 40 毫米 |
| 重量 | 320 克 |
| 电源 | 2 节 AAA 电池（IEC LR03）1.5 V |
| 测量电压（交流/直流） | 6 至 600 V |
| 电流测量（交流） | 高达 200 A |
| 连续性测试 | 0 至 30 Ω，带声音信号 |
| 电阻测量 | 30 Ω 至 100 kΩ |
| 自动电压检测 | 是，从 6 V 开始启动 |
| HOLD 功能（测量值保持） | 是 |
| 测量点照明 | 是，白色 LED |
| 测量类别（电压） | CAT IV 600 V / CAT III 1000 V |
| 测量类别（电流） | CAT IV 300 V / CAT III 600 V |
| 防护等级 | IP64 |
| 工作温度 | -10 °C 至 50 °C |
| 存储温度 | -15 °C 至 60 °C |
| 最大湿度 | 75 % RH |
| 最大使用海拔 | 2000 米 |
| 每套电池的测量次数 | 超过 10,000 次（每次测量时间 < 5 秒） |
| 维护 | 用湿布和温和清洁剂清洁 |
| 更换电池 | 简单：通过后部电池仓访问 |
| 认证 | TÜV GS, CE, CSA |
| 保修 | 2 年（详情请见 testo.com/warranty） |
常见问题 - 755-1 Testo
用户关于以下问题的提问 755-1 Testo
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 万用表 免费PDF格式！查找您的手册 755-1 - Testo 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 755-1 品牌 Testo.
用户手册 755-1 Testo
1 内容 87
2 在使用之前请注意！....88
3 安全须知....88
4 指定用途.....88
5 技术数据.....89
6 概览图....92
6.1. 显示和操作元件.....92
6.2. 图标说明 ..... 93
7 操作设备....94
7.1. 启动设备 ..... 94
7.2. 测量点照明 开/关.....94
7.3. 关闭设备 ..... 94
8 执行检测....94
8.1. 准备测试 ..... 94
8.2. 电压测试 ..... 95
8.3. 单极相位测试（仅用于 testo 755-2）.....95
8.4. 电流测量 ..... 96
8.5. 导通测试/电阻测试 ..... 96
8.6. 检测相序（仅用于 testo 755-2）.....96
9 维护和保养 ..... 97
9.1. 更换电池 ..... 97
9.2. 维护 ..... 97
9.3. 存放....97
9.4. 清洁....97
10 保护环境....98

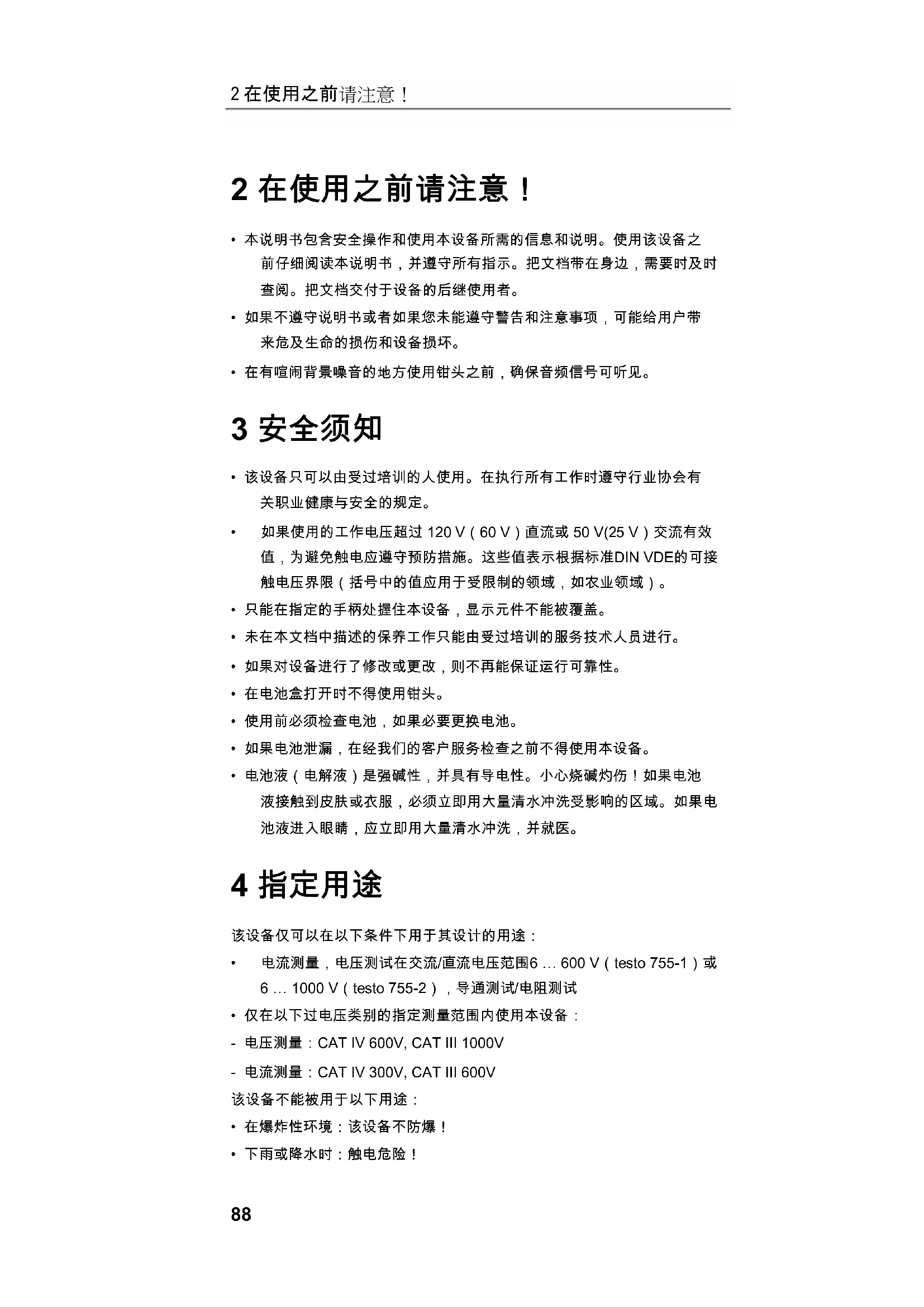

2 在使用之前请注意！
- 本说明书包含安全操作和使用本设备所需的信息和说明。使用该设备之前仔细阅读本说明书，并遵守所有指示。把文档带在身边，需要时及时查阅。把文档交付于设备的后继使用者。
- 如果不遵守说明书或者如果您未能遵守警告和注意事项，可能给用户带来危及生命的损伤和设备损坏。
- 在有喧闹背景噪音的地方使用钳头之前，确保音频信号可听见。
3 安全须知
- 该设备只可以由受过培训的人使用。在执行所有工作时遵守行业协会有关职业健康与安全的规定。
- 如果使用的工作电压超过 120V (60 V) 直流或 50V(25V) 交流有效值，为避免触电应遵守预防措施。这些值表示根据标准DIN VDE的可接触电压界限（括号中的值应用于受限制的领域，如农业领域）。
- 只能在指定的手柄处握住本设备，显示元件不能被覆盖。
- 未在本文档中描述的保养工作只能由受过培训的服务技术人员进行。
- 如果对设备进行了修改或更改，则不再能保证运行可靠性。
- 在电池盒打开时不得使用钳头。
- 使用前必须检查电池，如果必要更换电池。
- 如果电池泄漏，在经我们的客户服务检查之前不得使用本设备。
- 电池液（电解液）是强碱性，并具有导电性。小心烧碱灼伤！如果电池液接触到皮肤或衣服，必须立即用大量清水冲洗受影响的区域。如果电池液进入眼睛，应立即用大量清水冲洗，并就医。
4 指定用途
该设备仅可以在以下条件下用于其设计的用途：
- 电流测量，电压测试在交流/直流电压范围6 ... 600 V (testo 755-1) 或 6 ... 1000 V (testo 755-2)，导通测试/电阻测试
- 仅在以下过电压类别的指定测量范围内使用本设备：
- 电压测量：CAT IV 600V, CAT III 1000V
- 电流测量：CAT IV 300V, CAT III 600V
该设备不能被用于以下用途：
- 在爆炸性环境：该设备不防爆！
- 下雨或降水时：触电危险！
5 技术数据
电压测试
数据基于条件 + 23℃±5℃，<80% 相对湿度。温度系数：0:15x 指定精度/1℃（<18℃和>28℃）。
| 特征 数值 | |
| 电压范围 | testo 755-1:6 ... 600 V AC/DCTesto 755-2:6 ... 1000 V AC/DC |
| 分辨率 | 0.1 V |
| 公差 | 6 ... 49.9 V:±(1.5%的显示值+5位数)50 ... 600 V / 1000 V:±(1.5%的显示值+3位数) |
| 频率范围 直流电,14 Hz - 400 Hz | |
| 声音信号 | ≥50 V AC, ≥120 V DC |
| 电压检测 自动 | |
| 极性检测 自动 | |
| 区域识别 自动 | |
| 内部负载 约3.5 W当1000 V | |
| 电流 Is < 3.5 mA当1000 V | |
| 工作时间 | 30 s |
| 恢复时间 | 240 s |
| 自动启动 | >6 V |
| 测量值存储器(HOLD) | testo 755-1:6 ... 600 V AC/DCTesto 755-2:6 ... 1000 V AC/DC |
| 过载显示 | testo 755-1:>=630V AC/DC,液晶显示器显示OLtesto 755-2:>=1050V AC/DC,液晶显示器显示OL |
| 测量类别 | CAT III 1000V / CAT IV 600V |
单极相位测试（仅用于 testo 755-2）
| 特征 数值 | |
| 电压范围 | >90 ... 690 V ± 10 % 交流电压(对地) |
| 频率范围 | 50/60 Hz |
| 声音 | 是 |
| 信号 | |
| 液晶显示器 警告符号 |
相序识别（仅用于 testo 755-2）
| 特征 数值 | |
| 电压范围 | >100 ... 400 V ± 10 % 相对地/中性 |
| 频率范围 | 50/60 Hz |
| 液晶显示器 | L 和 R |
电流测试
| 特征 数值 | |
| 电压范围 最大 200 A AC | |
| 频率范围 | 40 ... 70 Hz |
| 分辨率 | 0.1 A ± (3 % 的显示值 + 3 位数) |
| 自动启动 | >10 A |
| 过载显示 | >=220A,液晶显示器显示OL |
| 测量类别 | CAT III 600V / CAT IV 300V |
导通测试
| 特征 数值 | |
| 范围 | 0 ... 30 Ω |
| 公差 | ± (1 % 的显示值 + 5 位数) |
| 测试电流 | < 5 μA |
| 声音信号 是 | |
| 过电压保护 | 1000 V 交流/直流电压 |
| 自动启动 | < 100 kΩ |
电阻测试
| 特征 数值 | |
| 范围 | 30 Ω ... 100 kΩ |
| 公差 | ±(1%的显示值+5位数) |
| 测试电流 | <5 μA |
| 过电压保护 | 1000 V交流/直流电压 |
| 自动启动 | <100 kΩ |
一般技术指标
| 特征 数值 | |
| 工作环境温度 | -10°C 至 50°C |
| 存放 | -15°C至60°C |
| 环境温度 | |
| 湿度 最大75%RH | |
| 应用高度 至2000m | |
| 污染度 | 2 |
| 防护级别 | IP 64 |
| 电源供应 | 2x1.5V (AAA/IEC LR03) |
| 耗电量 约60mA | |
| 电池寿命 | 超过10000次测量(<5秒/测量) |
| 尺寸(高x宽x长) | 约199x62x40mm |
| 重量 大约320g | |
| 安全要求 | EN 61243-3:2011, DIN VDE 0682-401:2011,DIN EN 61010-1:2011 |
| 批准 | TÜV GS, CE, CSA |
| 保修期限:2年 | 保修条件参见网站www.testo.com/warranty |
6 概览图
6.1. 显示和操作元件
2 打开测量点照明和液晶显示器照明
3 HOLD (保留测量值)
4 超过LED安全特低电压限值
5 液晶显示器
| 显示 意义 | |
| AC | 施加交流电压 |
| DC | 施加直流电压 |
| HOLD | 保留测量值 |
| V | 电压 单位 V |
| A | 电流 单位 A超过安全特低电压限值(>50V交流/>120V直流)单极相位测试(仅用于testo 755-2):检测到相位 |
| Ω,kΩ | 电阻 单位为欧姆或千欧姆 |
| 导通 | |
| 旋转方向左或右 | |
| 电池(满/空) |
6 测量点照明，白色LED
7 导线电流叉达12.9毫米（0.5"）直径
8 电流测量传感器区
9 设备背面：电池盒和测试探头架
10 测试探头，可更换（插入式接头，注意极性：见探头和插座印记！）
11 探头线与探头插座
6.2. 图标说明
| 符号 意义 | ||
 | 注意!警告危险点,注意说明书 | |
 | 小心!危险电压,触电危险 | |
 | 根据类别II DIN EN 61140连续双重绝缘或加强绝缘 | |
 | 适用于在带电部件的工作 | |
 | 合格标志,确认遵守适用的欧盟指令:电磁兼容指令(2014/30/EC)与标准EN 61326-1,低电压指令(2014/35/EC)与标准EN 61010-1 | |
 | 符合适用的澳大利亚规定 | |
 | 此设备符合WEEE指令(2012/19/EC) | |
7 操作设备
7.1. 启动设备
连接两个探头或按任意键。
- 设备开启，液晶显示器显示 ---
7.2. 测量点照明 开/关
若要开/关：短按 键。
2分钟后测量点照明自动关闭。
7.3. 关闭设备
自动
如果在测试探头没有电压，没有检测到电和导通,10秒钟后设备自动断电。
手动
手动关闭设备：按住按钮[HOLD] >2秒。
8 执行检测
8.1. 准备测试
每次测试前确保设备在良好的工作状态：
- 例如注意损坏的壳体或电池泄漏。
- 使用电压测试仪之前原则上都要执行一次功能测试，见下文。
- 在每次检测之前和之后测试功能是否正常（例如在一个已知的电压源）。
- 如果无法保障用户的安全，必须关闭该设备并采取措施防止意外使用。
执行功能测试
按住按钮 HOLD 约2秒。
- 设备执行自检。液晶显示器的所有领域，信号发送器，测量点和显示照明被激活约2秒。
保留测量值
显示一个测量值：按住按钮 HOLD。
- 您会听到一声短信号音，在液晶显示器上显示出所保留的测量值。
要删除保留的值，再次按下 HOLD键。
- 您会再次听到一声短信号音。
若探头上不再有电压，经过大约 10 秒后保留的值被自动删除。这通过一声短信号音表示。
低于6V AC/DC的电压不能被保留，在液晶显示器中显示----。
拆卸/安装探头保护罩/探头扩大
可根据需要拆卸/安装探头保护和探头扩大。
注意：根据国家法规或指令可能需要使用探头保护罩！
探头保护罩：套在探头上或从探头取下。
探头扩大：在探头上拧紧或从探头旋下。
8.2. 电压测试
将两个探头与被测物体连接。
- 从约6V的电压起，设备会自动启动。
- 电压显示在液晶显示器。
- 在直流电压的情况下显示的电压极性参照电压测试仪探头。
- 当达到或超过安全特低电压限值（50V交流电/120V直流电）时发出声音信号，红色LED亮起，在液晶显示器中亮起。
8.3. 单极相位测试
(仅用于 testo 755-2)
单极相位测试从90伏交流电压起可能。
在单极相位测试测定相导体时显示功能受到影响，例如因为绝缘的个人防护设备或其他绝缘物体。
单极相测试不适用于测试无电压状态，为此需要双极电压测试。
将测试仪的一个探头与测试对象连接。
- 亮起，如果所测试的导体是相位。
8.4. 电流测量
附近的强干扰源导致不稳定的读数和测量误差。
√ 探头不能用电压，以便设备切换到电流测量模式。
将装置的叉移动到载流导体上的传感器区域。
- 液晶显示器显示出测量值。
8.5. 导通测试/电阻测试
√ 断开被测电路 / 测试对象的电源。
√ 执行双极电压测试，以确保测试对象无电压。
将两个探头与被测物体连接。
- 在导通达30Ω时发出信号音，在电阻达100kΩ时声信号发送器保持非活动状态。
- 如果没有检测到导通/电阻，设备在 10 秒后自动关闭。一旦检测到导通/电阻，该设备再次自动启动。
8.6. 检测相序（仅用于 testo 755-2）
相序检测总是处于激活状态，L 或 R 可以持续亮，然而，只可以在相导体之间的三相系统中确定相序。
设备显示两个相导体之间的电压。
-
探头L1（-）连接到推测的相位L1，探头L2（+）连接到推测的相位L2.
-
用双手全部握住抓握区域!
- R 持续亮：相序“右”。
- L 持续亮：相序“左”。
复核验算：
交换测试探头重复此过程。
- 必须显示相反的结果。
9 维护和保养
9.1. 更换电池
如果液晶显示器中的电池符号亮起，必须更换电池。
- 将设备与测量对象完全分开。
- 用一把螺丝刀松开电池盒的两个金属螺钉，直到可以卸下电池盖。不用将螺钉完全拧出。
- 取出用完的电池。
- 插入新电池 AAA 的 / IEC LR03 (1.5 V)，要注意正确的极性。
- 重新盖上电池盒盖，用螺钉固定。
9.2. 维护
根据说明书本设备在使用时无需特别的维护。
如果在操作期间发生故障，必须立即停止测量。将设备返回 Testo-Service，进行检测。
9.3. 存放
必须存放在干燥的室内。
如果在长时间内不会使用本设备：取出电池，避免电池可能泄漏从而造成危险或损坏。
9.4. 清洁
清洗前必须将设备从所有的测量电路断开。
用湿布和温和的家用清洁剂擦干净本设备。
切勿使用有腐蚀性的清洁剂或溶剂清洗！清洗后，在完全干燥之前不能使用该设备。
10 保护环境
按有效法律规定处理损坏的蓄电池/废弃电池。
使用寿命结束时，请把本产品送至电子电气装置分类收集处（请遵循当地法律法规），或退回Testo进行处理。
