Tipo di prodotto	Multimetro (controllore di tensione e corrente)
Marca	Testo
Modello	755-1
Dimensioni (A x L x P)	199 x 62 x 40 mm
Peso	320 g
Alimentazione	2 pile AAA (IEC LR03) 1,5 V
Tensione di misura (AC/DC)	Da 6 a 600 V
Misura di corrente (AC)	Fino a 200 A
Test di continuità	0 a 30 Ω con segnale acustico
Misura di resistenza	Da 30 Ω a 100 kΩ
Rilevamento automatico di tensione	Sì, avvio a partire da 6 V
Funzione HOLD (blocco misura)	Sì
Illuminazione del punto di misura	Sì, LED bianco
Categoria di misura (tensione)	CAT IV 600 V / CAT III 1000 V
Categoria di misura (corrente)	CAT IV 300 V / CAT III 600 V
Grado di protezione	IP64
Temperatura di esercizio	da -10 °C a 50 °C
Temperatura di stoccaggio	da -15 °C a 60 °C
Umidità max.	75 % UR
Altitudine di utilizzo max.	2000 m
Numero di misure per set di pile	Più di 10.000 (durata < 5 s per misura)
Manutenzione	Pulire con un panno umido e un detergente delicato
Sostituzione delle pile	Facile: accesso tramite scomparto sul retro
Omologazioni	TÜV GS, CE, CSA
Garanzia	2 anni (condizioni su testo.com/warranty)

Domande frequenti - 755-1 Testo

Come avviare lo strumento Testo 755-1?

Collegare le due punte di controllo o premere un tasto. Il display LC mostra '---'.

Come accendere l'illuminazione del punto di misura?

Premere brevemente il tasto dell'illuminazione. L'illuminazione si spegne automaticamente dopo 2 minuti.

Come bloccare un valore misurato (funzione HOLD)?

Quando viene visualizzato un valore, premere il tasto HOLD. Viene emesso un segnale acustico e il valore viene bloccato. Premere di nuovo per rilasciare.

Quali sono i limiti di tensione di misura del Testo 755-1?

Il Testo 755-1 misura tensioni alternate e continue da 6 V a 600 V. Oltre 630 V, il display mostra 'OL'.

Come eseguire un test di continuità?

Mettere il circuito fuori tensione. Collegare le punte ai morsetti. Viene emesso un segnale acustico per resistenze inferiori a 30 Ω.

Come misurare una corrente con la pinza?

Assicurarsi che non sia presente tensione sulle punte. Posizionare il conduttore nella pinza all'altezza della zona dei sensori. La misura viene visualizzata.

Quando sostituire le pile del Testo 755-1?

Sostituire le pile quando sul display appare il simbolo di pila scarica. Utilizzare due pile AAA (LR03) da 1,5 V rispettando la polarità.

Lo strumento è adatto ad ambienti esplosivi?

No, lo strumento non è protetto contro le esplosioni. Non utilizzarlo in atmosfera esplosiva.

Cosa fare in caso di malfunzionamento?

Fermare immediatamente la misura e restituire lo strumento al servizio post-vendita Testo per verifica.

Come pulire il Testo 755-1?

Scollegare lo strumento da qualsiasi circuito. Pulirlo con un panno umido e un detergente delicato. Non utilizzare solventi. Lasciare asciugare completamente prima di riutilizzare.

MANUALE UTENTE 755-1 Testo

Misuratore di corrente e tensione Istruzioni per l'uso [it]

Istruzioni per l'uso [it] 42

2 Leggere prima dell'uso!...... 52

3 Avvertenze di sicurezza 52

4 Uso regolamentare 53

5 Dati tecnici.... 53

6 Panoramica 56

6.1. Elementi di visualizzazione e di comando ..... 56

6.2. Legenda dei simboli....57

7 Usare lo strumento 58

7.1. Accendere lo strumento....58

7.2. Accendere/Spegnere l'illuminazione del punto di misura 58

7.3. Spegnere lo strumento .... 58

8 Misurare....58

8.1. Preparativi prima di misurare.... 58

8.2. Misurare la tensione .... 59

8.3. Controllo unipolare delle fasi (solo testo 755-2)....59

8.4. Misurare la corrente....59

8.5. Misurare la continuità / resistenza ..... 60

8.6. Direzione di rotazione delle fasi (solo testo 755-2)....60

9 Manutenzione e cura 61

9.2. Manutenzione 61

9.3. Stoccaggio 61

9.4. Pulizia 61

10 Tutelare l'ambiente 62

2 Leggere prima dell'uso!

• Il manuale di istruzioni contiene informazioni e avvertenze necessarie per garantire un funzionamento e un uso sicuri dello strumento. Prima di utilizzare lo strumento, vi preghiamo di leggere attentamente il manuale di istruzioni e di rispettarlo in ogni suo punto. Conservare il presente manuale a portata di mano per consultarlo in caso di necessità. Consegnare il presente manuale ai successivi utenti dello strumento.
• Se il manuale di istruzioni non viene rispettato o se non si seguono le avvertenze ivi contenute, l'utente può subire lesioni mortali e lo strumento può danneggiarsi.
• Prima di usare la pinza di corrente in luoghi molto rumorosi, accertarsi che il segnale acustico sia percepibile.

3 Avvertenze di sicurezza

• Lo strumento può essere utilizzato esclusivamente da parte di persone qualificate. Per lo svolgimento di qualsiasi attività rispettare le norme delle associazioni di categoria in materia di sicurezza sul lavoro e tutela della salute.
• Per evitare una folgorazione elettrica, osservare le misure di sicurezza quando si lavora con tensioni superiori a 120 V (60 V) DC o 50 V (25 V) eff. AC. Secondo le norme DIN VDE, questi valori rappresentano le soglie di tensione con cui è ancora possibile entrare in contatto (i valori tra parentesi valgono per alcuni settori, ad es. quello agricolo).
• Lo strumento può essere afferrato solo per l'apposita impugnatura e gli indicatori non possono essere coperti.
• I lavori di manutenzione che non sono specificati nella presente documentazione possono essere svolti esclusivamente da parte dei tecnici del servizio assistenza qualificati.
• La sicurezza operativa non è più garantita se lo strumento viene modificato o trasformato.
• La pinza di corrente non può essere utilizzata se il vano delle batterie è aperto.
• Prima dell'uso, è necessario controllare le batterie e sostituirle se necessario.
• In caso di fuoriuscita dell'acido dalle batterie, lo strumento non può più essere riutilizzato se non dopo un controllo da parte del nostro servizio clienti.
• L'acido contenuto nelle batterie (elettrolita) è molto alcalino ed elettricamente conduttivo. Pericolo di corrosione! • Se l'acido contenuto nelle batterie dovesse entrare in contatto con la pelle o gli indumenti, lavare subito e a fondo le parti interessate con molta acqua. Se l'acido contenuto nelle batterie dovesse entrare in contatto con gli occhi, sciacquarli subito con molta acqua e consultare un medico.

4 Uso regolamentare

Lo strumento può essere utilizzato esclusivamente nelle condizioni e per i lavori per i quali è stato costruito:

- misura della corrente, misura della tensione nella fascia di tensione alternata / continua di 6 ... 600 V (testo 755-1) e 6 ... 1000 V (testo 755-2), misura della continuità / misura della resistenza

- Utilizzare lo strumento esclusivamente nelle fasce di misura delle seguenti categorie di sovratensione:

- Misura della tensione: CAT IV 600V, CAT III 1000 V

- Misura della corrente: CAT IV 300V, CAT III 600 V

Lo strumento non può essere utilizzato per i seguenti lavori:

- In ambienti potenzialmente esplosivi: lo strumento non dispone di una protezione Ex!

- In caso di pioggia o precipitazioni: pericolo di folgorazione elettrica!

5 Dati tecnici

Misurare la tensione

I dati si riferiscono a una temperatura di +23 °C ± 5 °C con umidità relativa <80 %. Coefficiente di temperatura: 0,15 x precisione specificata per ciascun 1 °C (<18 °C e >28 °C).

Proprietà Valori
Fascia di tensione testo 755-1: 6 ... 600 V AC/DCtesto 755-2: 6 ... 1000 V AC/DC
Risoluzione 0,1 V
Tolleranza 6 ... 49,9 V: ± (1,5 % del valore visualizzato + 5 digit)50 ... 600 V / 1000 V: ± (1,5 % del valore visualizzato + 3 digit)
Gamma di frequenza Tensione continua, 14 Hz – 400 Hz
Segnale acustico	≥ 50 V AC, ≥ 120 V DC
Rilevamento tensione Automatico
Rilevamento polarità Automatico
Rilevamento fascia Automatico
Carico interno Circa 3,5 W a 1000 V
Corrente Is < 3,5 mA a 1000 V
Tempo di funzionamento 30 s
Tempo di ripristino 240 s
Accensione automatica > 6 V
Memoria interna (HOLD) testo 755-1: 6 ... 600 V AC/DCtesto 755-2: 6 ... 1000 V AC/DC
Indicatore di sovraccarico	testo 755-1: > = 630 V AC/DC, sul display LCD compare OLtesto 755-2: > = 1050 V AC/DC, sul display LCD compare OL

Controllo unipolare delle fasi (solo testo 755-2)

Proprietà Valori
Fascia di tensione >90	... 690 V ± 10 % tensione alternata verso terra
Gamma di frequenza 50/60 Hz
Segnale acustico	Sì
Indicatori LED Simbolo	di pericolo

Direzione di rotazione (solo testo 755-2)

Proprietà Valori
Fascia di tensione 100	... 400 V ± 10 % fase verso terra/neutro
Gamma di frequenza 50/60 Hz
Display LCD	L e R

Controllo della corrente

Proprietà Valori
Fascia di tensione max.	200 A AC
Gamma di frequenza 40 ... 70 Hz
Risoluzione 0,1 A ± (3 % del valore visualizzato + 3 digit)
Accensione automatica	>10 A
Indicatore di sovraccarico	>=220 A, sul display LCD compare OL
Categoria di misura CAT III 600 V / CAT IV 300 V

Misura della continuità

Proprietà Valori
Fascia 0 ... 30 Ω
Tolleranze ± (1 % del valore visualizzato + 5 digit)
Corrente di prova < 5 μA
Segnale acustico Sì
Protezione contro le sovratensioni	1000 V tensione alternata / continua
Accensione automatica	< 100 kΩ

Misura della resistenza

Proprietà Valori
Fascia	30 Ω ... 100 kΩ
Tolleranze ± (1 % del valore visualizzato + 5 digit)
Corrente di prova < 5 μA
Protezione contro le sovratensioni	1000 V tensione alternata / continua

Accensione automatica|< 100 kΩ

Dati tecnici generici

Proprietà Valori
Temperatura d'esercizio	Da -10°C a 50°C
Temperatura di stoccaggio	Da -15°C a 60°C
Umidità Max. 75 % Urel
Altitudine d'impiego Sino a 2000 m s.l.m.
Grado di intasamento 2
Classe di protezione IP	64
Alimentazione elettrica	2 x 1,5 V (AAA / IEC LR03)
Consumo elettrico 60 mA circa
Autonomia batterie Oltre	10.000 misure (< 5 s l'una)
Dimensioni (H x L x P)	199 x 62 x 40 mm circa
Peso 320 g circa
Norme di sicurezza EN	61243-3:2011, DIN VDE 0682-401:2011,DIN EN 61010-1:2011
Omologazioni TÜV GS	CE, CSA
Garanzia Durata: 2 anni	Per le condizioni di garanzia consultare la pagina web www.testo.com/warranty

6 Panoramica

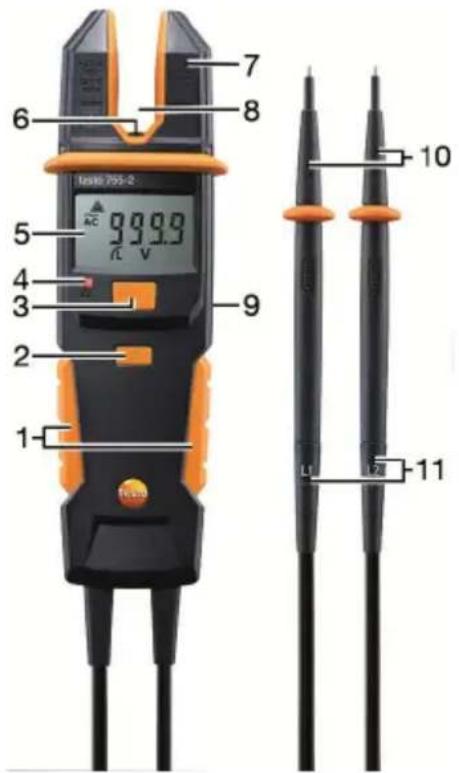

6.1. Elementi di visualizzazione e di comando

TMS 755-2 6 7 8 5 9.999 AC V 4 3 2 1 9 10 11 L1 L2 L3

1 Impugnatura
2 Accensione dell'illuminazione del punto di misura e dell'illuminazione del display LCD
3 HOLD (per congelare il valore di misura)
4 LED soglia della tensione di sicurezza superata
5 Display LCD

Simbolo Significato
AC È presente una	tensione alternata
DC È presente una	tensione continua
HOLD Il valore di misura viene congelato
V Tensione in V
A Corrente in A
⚠️	Soglia della tensione di sicurezza superata (> 50 V tensione alternata / > 120 V tensione continua)Controllo unipolare delle fasi (solo testo 755-2): fase rilevata
Ω, kΩ	Resistenza in Ohm o in Kilo-Ohm
●	Continuità
∅, R	Direzione di rotazione delle fasi sinistra o destra

Simbolo Significato

Batteria (carica / scarica)

6 Illuminazione del punto di misura, LED bianco
7 Pinza di corrente per conduttori con diametro sino a 12,9 mm (0,5")
8 Zona dei sensori che misurano la corrente
9 Sul retro: vano batterie e supporto per i puntali di prova
10 Puntali di prova, sostituibili (connettore, attenzione alla corretta polarità: vedere i simboli stampati sui puntali di prova e sulle prese!)
11 Cavi con contatti per i puntali di prova

6.2. Legenda dei simboli

Simbolo Significato

Attenzione! Simbolo che richiama l'attenzione su un punto pericoloso: rispettare il manuale di istruzioni

Attenzione! Tensione pericolosa, pericolo di folgorazione elettrica

Isolamento continuo doppio o rinforzato secondo la categoria II della norma DIN EN 61140

Strumento idoneo per lavori su componenti sotto tensione

Simbolo di conformità che conferma il rispetto delle direttive UE in vigore: direttiva EMC (2014/30/UE) con la norma EN 61326-1, direttiva Bassa tensione (2014/35/UE) con la norma EN 61010-1

Risponde alle norme australiane vigenti

Lo strumento soddisfa i requisiti della direttiva WEEE (2012/19/UE)

7 Usare lo strumento

7.1. Accendere lo strumento

Collegare i due puntali di prova o premere un tasto qualsiasi.
- Lo strumento è acceso, il display LCD visualizza la scritta ---.

7.2. Accendere/Spegnere l'illuminazione del punto di misura

Per accendere / spegnere: premere brevemente il tasto. Dopo 2 minuti, l'illuminazione del punto di misura si spegne automaticamente.

7.3. Spegnere lo strumento

Automatico

Se ai puntali di prova non è presente nessuna tensione o se non viene rilevata nessuna corrente né continuità, lo strumento si spegne automaticamente dopo 10 secondi.

Manuale

Per spegnere manualmente lo strumento: premere [HOLD] per >2 s.

8 Misurare

8.1. Preparativi prima di misurare

Prima di iniziare qualsiasi test, accertarsi che lo strumento si trovi in condizioni ineccepibili:

• Controllare ad esempio se il corpo è danneggiato o se l'acido delle batterie è fuoriuscito.
• Prima di utilizzare il misuratore di tensione, controllare sempre il suo funzionamento (vedere in basso).
• Prima e dopo ogni misura, accertarsi che lo strumento funzioni in modo corretto (ad esempio misurando una sorgente elettrica nota).
• Se non è possibile garantire la sicurezza dell'utente, lo strumento deve essere spento e protetto contro l'accensione involontaria.

Controllare il funzionamento dello strumento

Premere il tasto HOLD per circa 2 s.

- Lo strumento effettua un'autodiagnosi. Tutti i segmenti del display LCD, i LED degli indicatori, quelli dell'illuminazione del punto di misura e del display si accendono per circa 2 s.

Congelare il valore misurato

• Viene visualizzato un valore di misura: premere il tasto HOLD.
• Viene emesso un breve segnale acustico e il display LCD visualizza il valore di misura congelato.

  Per cancellare il valore congelato, premere nuovamente il tasto HOLD.

• Viene emesso un breve segnale acustico.

Il valore congelato viene automaticamente cancellato dopo che ai puntali di prova non è più presente nessuna tensione per circa 10 secondi. La cancellazione viene segnalata da un breve segnale acustico.

Lo strumento non è in grado di congelare tensioni inferiori a circa 6 V AC/DC: in questo caso sul display LCD compare la scritta ----.

Smontare / Montare i cappucci / adattatori per puntali

I cappucci di protezione e gli adattatori di ingrandimento possono essere montati / smontati in base alle esigenze.

Attenzione: l'uso del cappuccio di protezione può essere obbligatorio o prescritto dalle norme nazionali!

Cappucci di protezione: infilarli nei o sfilarli dai puntali di prova.
Adattatori di ingrandimento: avvitarli ai o svitarli dai puntali di prova.

8.2. Misurare la tensione

Collegare i due puntali di prova all'oggetto da misurare.

• A partire da una tensione di circa 6 V, lo strumento si accende automaticamente.
• La tensione viene visualizzata sul display LCD.
• In presenza di tensioni continue, viene visualizzata anche la polarità della tensione visualizzata in relazione al puntale del misuratore di tensione.
• Quando viene raggiunta o superata la soglia della tensione di sicurezza (50 V tensione alternata / 120 V tensione continua), lo strumento emette un segnale acustico, il LED rosso si accende e sul display LCD compare il simbolo.

8.3. Controllo unipolare delle fasi (solo testo 755-2)

Il controllo unipolare delle fasi è possibile con tensioni alternate a partire da circa 90 V.

Durante il controllo unipolare delle fasi per determinare i conduttori esterni è possibile pregiudicare la funzione di visualizzazione, ad esempio a causa dei dispositivi di protezione individuale isolanti o di altri tipi di isolamenti.

Il controllo unipolare delle fasi non è indicato per verificare l'assenza di tensione: per questa operazione è necessaria una misura bipolare della tensione.

Collegare un puntale del misuratore di tensione all'oggetto da misurare.
- Quando il conduttore misurato è una fase, sul display compare il simbolo ⚠️.

8.4. Misurare la corrente

Forti fonti di interferenza nelle vicinanze possono causare valori instabili ed errori di misura.

√ Ai puntali di prova non deve essere presente nessuna tensione, in modo che lo strumento possa passare nella modalità Misura della corrente.

Spingere la pinza dello strumento in modo che il cavo di corrente tocchi la zona dei sensori.
- Sul display LCD viene visualizzato il valore di misura.

8.5. Misurare la continuità / resistenza

√ Isolare il circuito elettrico / l'oggetto da misurare dall'alimentazione elettrica.
√ Effettuare una misura bipolare della tensione per confermare l'assenza di tensione nell'oggetto da misurare.

Collegare i due puntali di prova all'oggetto da misurare.
- In presenza di una continuità sino a circa 30 Ω viene emesso un segnale acustico, in presenza di una resistenza sino a circa 100 kΩ il segnale acustico rimane disattivato.
- Lo strumento si spegne automaticamente dopo 10 secondi se non viene rilevata nessuna continuità / resistenza. Non appena viene rilevata una continuità / resistenza, lo strumento si riaccende automaticamente.

8.6. Direzione di rotazione delle fasi (solo testo 755-2)

Il sistema di localizzazione della direzione di rotazione delle fasi è sostanzialmente sempre attivo: anche se sul display compaiono costantemente le lettere L o R, la direzione di rotazione delle fasi può essere misurata esclusivamente in un impianto trifase tra i conduttori esterni.

Lo strumento mostra la tensione tra due conduttori esterni.

1. Collegare il puntale L1 (-) alla presunta fase L1 e il puntale L2 (+) alla presunta fase L2.
2. Afferrare l'impugnatura completamente con le mani!

- Sul display compare la scritta R: direzione di rotazione "destra".

- Sul display compare la scritta L: direzione di rotazione "sinistra".

Controprova:

Ripetere la misura con i puntali di prova invertiti.
- Sul display deve essere visualizzato il risultato opposto.

9 Manutenzione e cura

Le batterie devono essere sostituite quando sul display LCD compare il simbolo della batteria.

1. Scollegare completamente lo strumento dall'oggetto da misurare.
2. Con l'aiuto di un cacciavite, allentare le due viti metalliche del vano batterie sino a quando è possibile rimuovere il coperchio del vano. Non svitare completamente le viti.
3. Prelevare le batterie scariche.
4. Inserire le nuove batterie del tipo AAA / IEC LR03 (1,5 V) rispettando la corretta polarità.
5. Chiudere di nuovo il coperchio del vano batterie e fissarlo con le viti.

9.2. Manutenzione

Se utilizzato conformemente al manuale di istruzioni, lo strumento non ha bisogno di una particolare manutenzione.

Se durante l'esercizio si verifica un malfunzionamento, la misura in corso deve immediatamente essere interrotta. Spedire lo strumento per un controllo al servizio assistenza Testo.

9.3. Stoccaggio

Conservare in locali asciutti.

Se si prevede di non utilizzare lo strumento per un lungo periodo di tempo: rimuovere le batterie per evitare un pericolo o un danno causato dalla fuoruscita dell'acido dalle batterie.

9.4. Pulizia

Prima di pulire lo strumento, allontanarlo da qualsiasi circuito di misura.

Strofinare lo strumento con un panno umido e un po' di detergente domestico delicato.

Non pulire assolutamente lo strumento con detergenti o solventi aggressivi! Una volta pulito, lo strumento non può essere riutilizzato sino a quando non si è completamente asciutto.

10 Tutelare l'ambiente

Smaltire le batterie difettose o usate in conformità con le disposizioni di legge vigenti.
Al termine del ciclo di vita dello strumento, smaltirlo nella raccolta differenziata per dispositivi elettrici/elettronici (secondo le norme vigenti) oppure restituirlo a Testo per lo smaltimento.

1 Inhoud
