AX 8000 - Велотренажер Christopeit - Бесплатное руководство пользователя

Тип товара	Велотренажер (эргометрический велосипед)
Марка	Christopeit
Модель	AX 8000
Максимальный вес пользователя	150 кг
Вес изделия	45 кг
Маховик	Около 8 кг
Питание	Сетевой адаптер 9 В DC / 1 А (230 В ~ 50 Гц)
Уровни сопротивления	24 уровня, автоматическая регулировка
Программы тренировок	21 программа: 1 ручная, 10 фитнес, 5 пользовательских, 1 ватт, 4 пульсовые (55%/75%/95%/свободная), 1 анализ жировой ткани
Дисплей	ЖК-дисплей: время, скорость, расстояние, калории, пульс, ODO, ватты, восстановление
Измерение пульса	Сенсоры на рукоятках; совместимость с нагрудным ремнем (опционально)
Подключение	Bluetooth для приложения Kinomap (iOS и Android)
Независимая от скорости функция ватт	Да, регулируется от 10 до 300 ватт с шагом 10 ватт
Анализ жировой ткани	Да, с индексом ИМТ и BMR
Фитнес-тест (восстановление)	Да, оценка от F1.0 до F6.0
Держатель для смартфона/планшета	Да (встроенный держатель)
Регулировка педалей	3 положения
Транспортировка	Транспортировочные ролики спереди

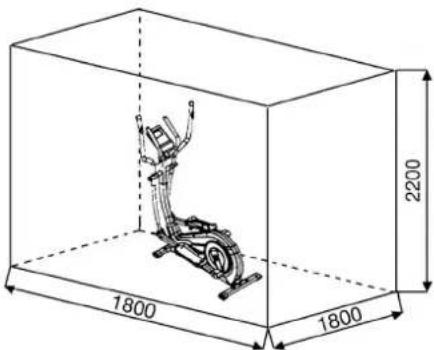

Необходимое пространство для тренировки	Около 3,5 м²
Класс использования	H/A (бытовое использование)
Стандарты	DIN EN ISO 20957-1/2014, EN ISO 20957-9:2016
Обслуживание	Очистка влажной тканью; проверка винтов каждые 50 ч; смазка осей каждые 100 ч
Запасные части	Список прилагается в инструкции с номерами ET
Гарантия	Уточняйте у продавца

Часто задаваемые вопросы - AX 8000 Christopeit

Сколько времени требуется на сборку Christopeit AX 8000?

Время сборки составляет около 50 минут. Следуйте пошаговой инструкции. Инструмент прилагается.

Какой максимальный вес поддерживает велосипед?

Максимальный вес пользователя составляет 150 кг. Велосипед сертифицирован для бытового использования (класс H/A).

Как регулировать сопротивление во время тренировки?

Используйте кнопки + и - на компьютере для регулировки сопротивления от 1 до 24. Вы можете изменить сопротивление в любое время, даже во время автоматической программы.

Какие программы тренировок доступны?

Велосипед предлагает 21 программу: 1 ручная, 10 фитнес-программ, 5 настраиваемых программ, 1 программа ватт, 4 программы пульса и 1 программа анализа жировой ткани.

Как измерить пульс?

Поместите ладони на сенсоры на неподвижной рукоятке. Появится значок сердца, когда пульс будет обнаружен. Также можно использовать нагрудный ремень (не входит в комплект).

Могу ли я использовать приложение Kinomap с этим велосипедом?

Да, Christopeit AX 8000 совместим с приложением Kinomap через Bluetooth. Загрузите приложение, включите Bluetooth и выберите производителя Christopeit Sport для подключения устройства.

Что делать, если компьютер не включается?

Проверьте, правильно ли подключен сетевой адаптер к велосипеду и розетке 230 В. Попробуйте другую розетку. Если проблема сохраняется, проверьте соединения кабелей в опорной трубе.

Как чистить и обслуживать велосипед?

Чистите влажной тканью (не используйте агрессивные средства). После тренировки вытирайте пот. Каждые 50 часов проверяйте затяжку винтов; каждые 100 часов смазывайте оси спрей-маслом.

Можно ли легко перемещать велосипед?

Да, передняя опора оснащена транспортировочными роликами. Поднимите заднюю часть и катите велосипед в нужное место.

Какая гарантия на Christopeit AX 8000?

Гарантия не указана в инструкции. Пожалуйста, свяжитесь с продавцом для получения информации об условиях гарантии.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AX 8000 Christopeit

Инструкция по монтажу и эксплуатации

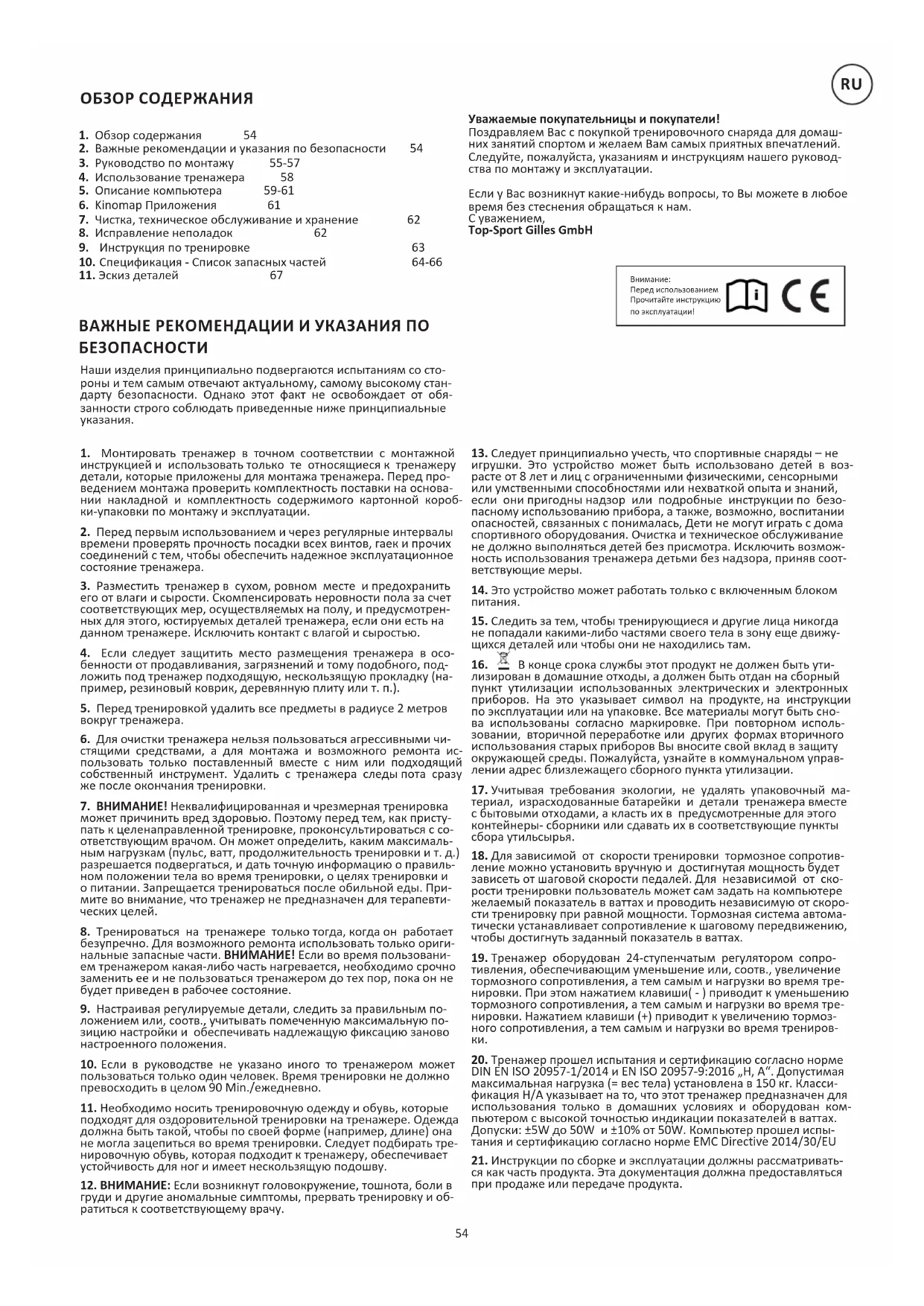

1. Обзор содержания 54
2. Важные рекомендации и указания по безопасности 54
3. Руководство по монтажу 55-57
4. Использование тренажера 58
5. Описание компьютера 59-61
6. Kinomap Приложения 61
7. Чистка, техническое обслуживание и хранение 62
8. Исправление неполадок 62
9. Инструкция по тренировке 63
10. Спецификация - Список запасных частей 64-66

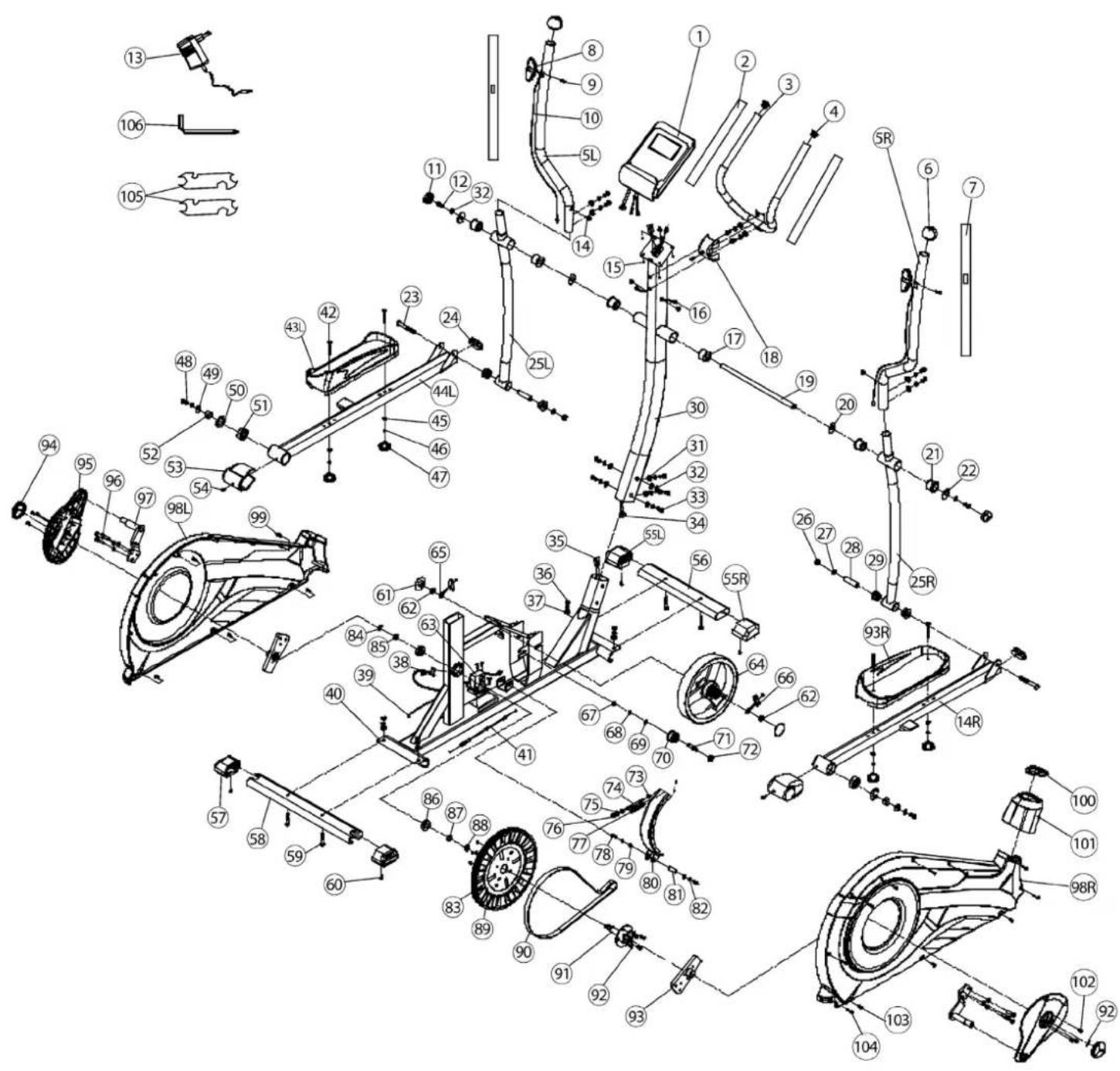

11. Эскиз деталей 67

ВАЖНЫЕ РЕКОМЕНДАЦИИ И УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Наши изделия принципиально подвергаются испытаниям со стороны и тем самым отвечают актуальному, самому высокому стандарту безопасности. Однако этот факт не освобождает от обязанности строго соблюдать приведенные ниже принципиальные указания.

1. Монтировать тренажер в точном соответствии с монтажной инструкцией и использовать только те относящиеся к тренажеру детали, которые приложены для монтажа тренажера. Перед проведением монтажа проверить комплектность поставки на основании накладной и комплектность содержимого картонной коробки-упаковки по монтажу и эксплуатации.
2. Перед первым использованием и через регулярные интервалы времени проверять прочность посадки всех винтов, гаек и прочих соединений с тем, чтобы обеспечить надежное эксплуатационное состояние тренажера.
3. Разместить тренажер в сухом, ровном месте и предохранить его от влаги и сырости. Скомпенсировать неровности пола за счет соответствующих мер, осуществляемых на полу, и предусмотренных для этого, юстируемых деталей тренажера, если они есть на данном тренажере. Исключить контакт с влагой и сыростью.
4. Если следует защитить место размещения тренажера в особенности от продавливания, загрязнений и тому подобного, подложить под тренажер подходящую, несколькощую прокладку (например, резиновый коврик, деревянную плиту или т. п.).
5. Перед тренировкой удалить все предметы в радиусе 2 метров вокруг тренажера.
6. Для очистки тренажера нельзя пользоваться агрессивными чистящими средствами, а для монтажа и возможного ремонта использовать только поставленный вместе с ним или подходящий собственный инструмент. Удалить с тренажера следы пота сразу же после окончания тренировки.
7. ВНИМАНИЕ! Неквалифицированная и чрезмерная тренировка может причинить вред здоровью. Поэтому перед тем, как приступить к целенаправленной тренировке, проконсультироваться с соответствующим врачом. Он может определить, каким максимальным нагрузкам (пульс, ватт, продолжительность тренировки и т. д.) разрешается подвергаться, и дать точную информацию о правильном положении тела во время тренировки, о целях тренировки и о питании. Запрещается тренироваться после обильной еды. Примите во внимание, что тренажер не предназначен для терапевтических целей.
8. Тренироваться на тренажере только тогда, когда он работает безупречно. Для возможного ремонта использовать только оригинальные запасные части. ВНИМАНИЕ! Если во время пользованием тренажером какая-либо часть нагревается, необходимо срочно заменить ее и не пользоваться тренажером до тех пор, пока он не будет приведен в рабочее состояние.
9. Настраивая регулируемые детали, следить за правильным положением или, соотв., учитывать помеченную максимальную позицию настройки и обеспечивать надлежащую фиксацию заново настроенного положения.
10. Если в руководстве не указано иного то тренажером может пользоваться только один человек. Время тренировки не должно превосходить в целом 90 Min./ежедневно.
11. Необходимо носить тренировочную одежду и обувь, которые подходят для оздоровительной тренировки на тренажере. Одежда должна быть такой, чтобы по своей форме (например, длине) она не могла зацепиться во время тренировки. Следует подбирать тренировочную обувь, которая подходит к тренажеру, обеспечивает устойчивость для ног и имеет несколькощую подошву.
12. ВНИМАНИЕ: Если возникнут головокружение, тошнота, боли в груди и другие аномальные симптомы, прервать тренировку и обратиться к соответствующему врачу.

Уважаемые покупательницы и покупатели!

Поздравляем Вас с покупкой тренировочного снаряда для домашних занятий спортом и желаем Вам самых приятных впечатлений. Следуйте, пожалуйста, указаниям и инструкциям нашего руководства по монтажу и эксплуатации.

Если у Вас возникнут какие-нибудь вопросы, то Вы можете в любое время без стеснения обращаться к нам.

С уважением,

Перед использованием

Прочитайте инструкцию

по эксплуатации!

1. Следует принципиально учесть, что спортивные снаряды – не игрушки. Это устройство может быть использовано детей в возрасте от 8 лет и лиц с ограниченными физическими, сенсорными или умственными способностями или нехваткой опыта и знаний, если они пригодны надзор или подробные инструкции по безопасному использованию прибора, а также, возможно, воспитании опасностей, связанных с понималась, Дети не могут играть с дома спортивного оборудования. Очистка и техническое обслуживание не должно выполняться детей без присмотра. Исключить возможность использования тренажера детьми без надзора, приняв соответствующие меры.
2. Это устройство может работать только с включенным блоком питания.
3. Следить за тем, чтобы тренирующиеся и другие лица никогда не попадали какими-либо частями своего тела в зону еще движущихся деталей или чтобы они не находились там.
4. В конце срока службы этот продукт не должен быть утилизирован в домашние отходы, а должен быть отдан на сборный пункт утилизации использованных электрических и электронных приборов. На это указывает символ на продукте, на инструкции по эксплуатации или на упаковке. Все материалы могут быть снова использованы согласно маркировке. При повторном использовании, вторичной переработке или других формах вторичного использования старых приборов Вы вносите свой вклад в защиту окружающей среды. Пожалуйста, узнайте в коммунальном управлении адрес близлежащего сборного пункта утилизации.
5. Учитывая требования экологии, не удалять упаковочный материал, израсходованные батарейки и детали тренажера вместе с бытовыми отходами, а класть их в предусмотренные для этого контейнеры- сборники или сдавать их в соответствующие пункты сбора утильсырья.
6. Для зависимой от скорости тренировки тормозное сопротивление можно установить вручную и достигнутая мощность будет зависеть от шаговой скорости педалей. Для независимой от скорости тренировки пользователь может сам задать на компьютере желаемый показатель в ваттах и проводить независимую от скорости тренировку при равной мощности. Тормозная система автоматически устанавливает сопротивление к шаговому передвижению, чтобы достигнуть заданный показатель в ваттах.
7. Тренажер оборудован 24-ступенчатым регулятором сопротивления, обеспечивающим уменьшение или, соотв., увеличение тормозного сопротивления, а тем самым и нагрузки во время тренировки. При этом нажатием клавиши (-) приводит к уменьшению тормозного сопротивления, а тем самым и нагрузки во время тренировки. Нажатием клавиши (+) приводит к увеличению тормозного сопротивления, а тем самым и нагрузки во время тренировки.
8. Тренажер прошел испытания и сертификацию согласно норме DIN EN ISO 20957-1/2014 и EN ISO 20957-9:2016 „H, A“. Допустимая максимальная нагрузка (= вес тела) установлена в 150 кг. Классификация H/A указывает на то, что этот тренажер предназначен для использования только в домашних условиях и оборудован компьютером с высокой точностью индикации показателей в ваттах. Допуски: ±5W до 50W и ±10% от 50W. Компьютер прошел испытания и сертификацию согласно норме EMC Directive 2014/30/EU
9. Инструкции по сборке и эксплуатации должны рассматриваться как часть продукта. Эта документация должна предоставляться при продаже или передаче продукта.

РУКОВОДСТВО ПО МОНТАЖУ

Пожалуйста, выньте все отдельные части из коробки и проверьте их на комплектность в соответствии со спецификацией. Примите во внимание, что некоторые части предварительно смонтированы. Время установки 50мин.

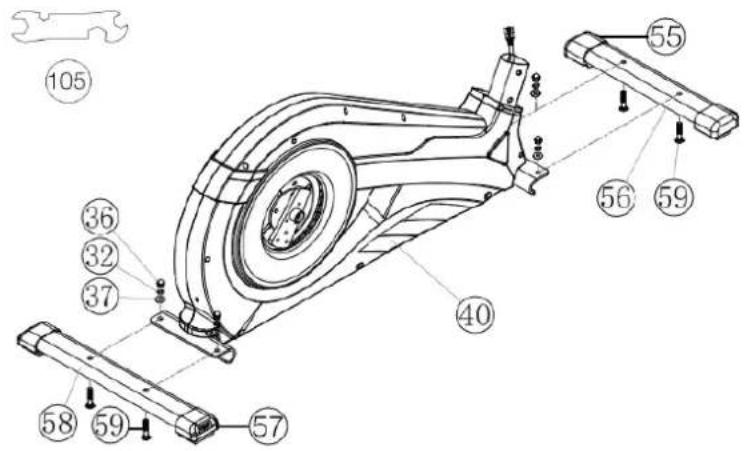

ШАГ 1: Монтаж передней и задней ножек (56+58).

1. Установите переднюю ножку (56), смонтированную сколпачками и транспортировочным блоком (55) на основнуюраму (40) крепко прикруттите ее с помощью крепежных болтовМ8x45 (59), пружинных шайб (32) подкладных шайб (37) иколпачковые гайки (36).
2. Установите заднюю ножку (58), смонтированную с колпачками(57), на основную раму (40) и крепко прикруттите ее спомощью крепежных болтов (59), пружинных шайб (32) подкладных шайб (37) и колпачковые гайки (36). (После того, как Вы смонтировали весь тренажер, правильновыста-витекомпенсаторы (57) неровности пола. Этим Вы предупредите неп реднамеренные движения тренажера во времятренировки.)

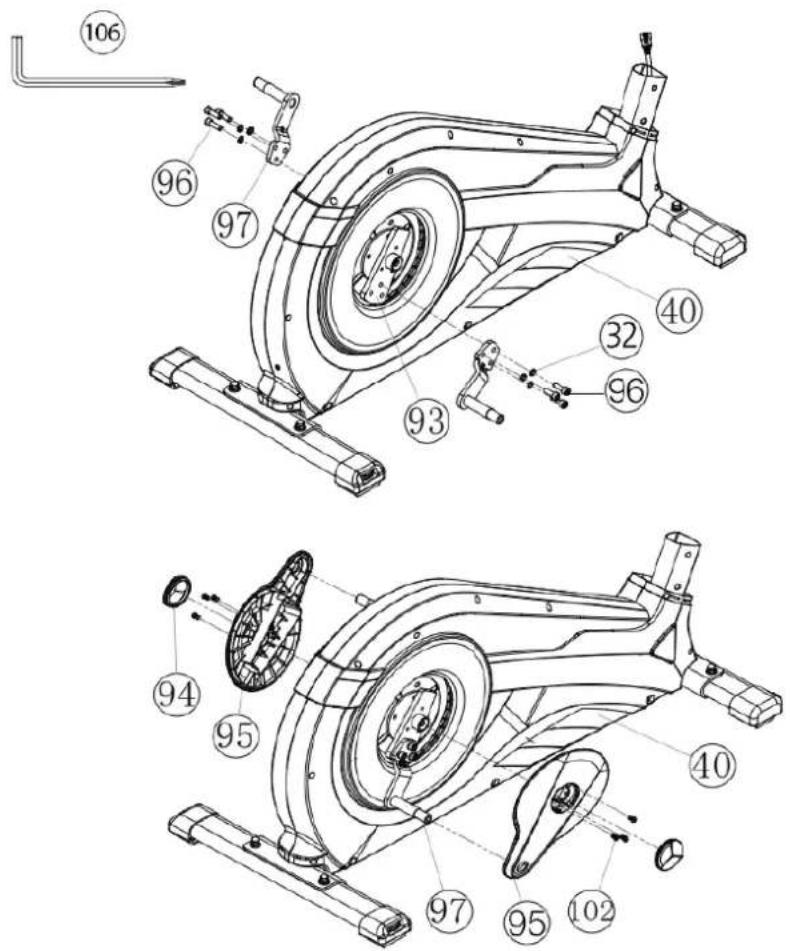

ШАГ 2: Монтаж шатун педали (97) и обшивка шатун педали (95).

1. Установите шатун педали (97) на шатун запись педали (93) крепко прикрутите ее с помощью крепежных болтов M8x20 (96), пружинных шайб (32).
2. Установите обшивка шатун педали (95) на шатун запись педали (97) крепко прикрутите ее с помощью крепежных болтов M5x15 (102).
3. Наденьте на обшивка шатун педали (95) по одной заглушки (94).

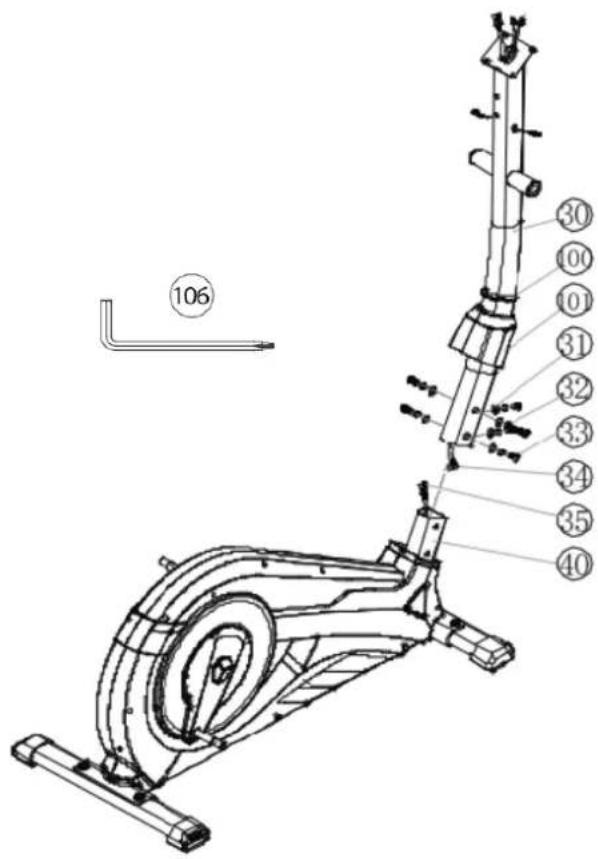

Соединение компьютерного кабеля (34) с кабелем серводвигателя (35) и монтаж опорной трубы (30) на основную раму (40).

1. Положите болты M8x20 (33), подкладные шайбы (31) и пружинные шайбы (32) рядом с передней частью основной рамы (40).
2. Вставьте нижнюю часть опорной трубы (30) в основную раму (40), наденьте резиновое кольцо (100) и обшивка опорной трубы (101).
3. Подведите нижнюю часть опорной трубы (30) к основной раме (40) и концы обоих компьютерных кабелей (34+35), выходящие из (30+40), соедините. (Внимание! Выходящий из опорной трубы (30) конец компьютерного кабеля (34) не должен западать в трубу, т.к. он Вам еще понадобится при последующем монтаже). Также обратите внимание на то, чтобы при соединении труб компьютерные кабели не были зажаты.
4. Наденьте на каждый болт (33) по одной пружинной шайбе (32) и одной подкладной шайбе (31) и вставьте опорную трубу (30) в основную раму (40). Вставьте болты (33) в отверстия и затяните.
5. Вставьте обшивку опорной трубы (101) с резиновым кольцом (100) на предусмотренное место в положении.

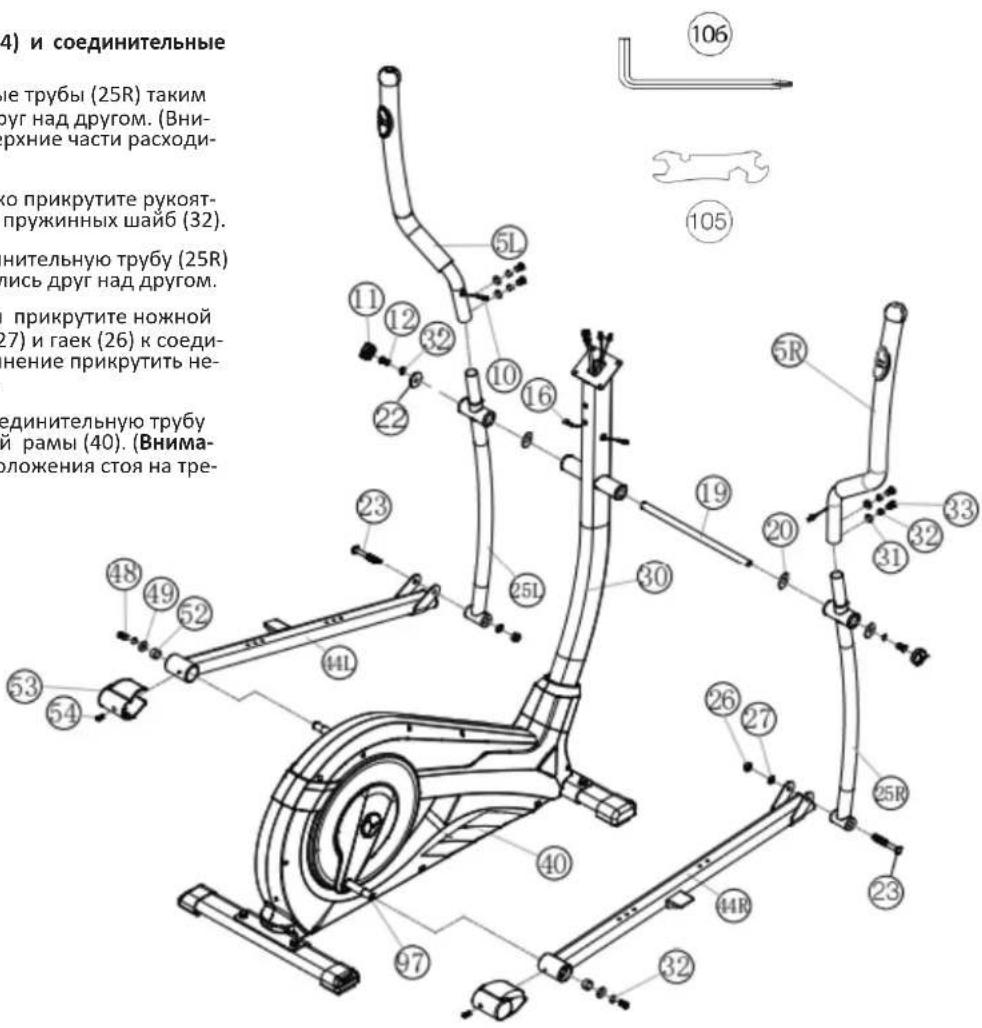

ШАГ 4:

Монтаж рукояток (5), ножных рычагов (44) и соединительные трубы (25).

1. Вставьте рукоятки (5R) на соединительные трубы (25R) таким образом, чтобы отверстия располагались друг над другом. (Внимание! Рукоятки монтируются так, чтобы верхние части расходились от опорной трубы (30).
2. Вставьте болты (33) в отверстия и крепко прикрутите рукоятки (5R) с помощью подкладных шайб (31) и пружинных шайб (32).
3. Приложите ножной рычаг (44R) на соединительную трубу (25R) таким образом, чтобы отверстия располагались друг над другом.
4. Вставьте болты M8x78 (23) в отверстия и прикрутите ножной рычаг (44R) с помощью подкладных шайб (27) и гаек (26) к соединительной трубе (25R). (Это болтовое соединение прикрутить некрепко, только чтобы оно легко двигалось).

5. Правый ножной рычаг (44R) и правую соединительную трубу (25R) положите на правую сторону основной рамы (40). (Внимание! Правая сторона подразумевается из положения стоя на тренажере при тренировке.)

6. Вставьте ось (19) посередине в опорную трубу (30), наденьте подкладную шайбу (20) и после этого соединительную трубу (25R) на ось (19). Наденьте на болт M8x20 (12) пружинную шайбу (32) и подкладную шайбу 8//32 (22) вкрутите ось (19) опорной трубы и крепко прикрутите.

7. Наденьте правый ножной рычаг (44R) на правый шатун педали (97) и прикрутите с помощью крепление канатного блока подкладной шайбы 8//20 (49), пружинной шайбы (32), Крепление канатного блока (52) и болтов (48).

8. Установите крышку ножного рычага (53) на правый ножной рычаг (44R) и за- тяните винтом (54).

9. Смонтируйте левый ножной рычаг (44L) при помощи всех необходимых частей к левой стороне тренажера как описано выше в пунктах 1.-8.

10. Свяжите кабели пульса (10+16) и на- деньте заглушку (11) на болт (12).

ШАГ 5:

Монтаж правого фиксатора (43) на ножной рычаг (44).

1. Приставьте правый фиксатор стопы (43R) на правый ножной рычаг (44R) таким образом, чтобы отверстия располагались друг над другом.
2. Вставьте болты М6x50 (42) сверху в отверстия. Наденьте собратной стороны одну подкладную шайбу (45), одну пружинную шайбу (46), вкрутите грибковую гайку (47) и крепкозакрутите.
3. Смонтируйте левый фиксатор стопы (43L) на левый ножнойрычаг (44L), как описано выше в пунктах 1-2. (Внимание! Для различия правого и левого фиксатора стопы (43R+43L) обратите внимание на высоту канта. Высокий кантдолжен быть с внутреннейстороны, т.е. ближе к основнойраме.)

ШАГ 6:

Монтаж поручней (3) на опорную трубу (30).

1. Наденьте на болты M8x20 (33) по одной гнутой подкладнойшайбе (31) и пружинную шайбу (32).
2. Наденьте на болты (33) и крепко смонтируйте поручень (3) на опорную трубу (30).
3. Установите обшивка руля (18) на поручень (3) крепко прикрутите ее с помощью крепежных болтов M5x15 (102).

ШАГ 7:

Монтаж компьютера (1) на опорную трубу (30).

1. Возьмите компьютер (1) и вставьте соединительный кабель (34) с обратной стороны компьютера (1).
2. Вставьте кабель пульса (16) в соответствующее гнездо накомпьютере (1), приложите компьютер (1) на креплениекомпьютера, находящееся сверху на опорной трубе (30), иприкрепите его с помощью болтов M5x10 (15). (Обратите внимание на то, чтобы кабель не был зажат.)

ШАГ 8:

Подключение блока питания (13).

1. Вставьте штекер блока питания (13) в соответствующеегнездо (39) на заднем конце обшивки (98).
2. Затем вставьте блок питания (13) в розетку (230В\~/50Гц).

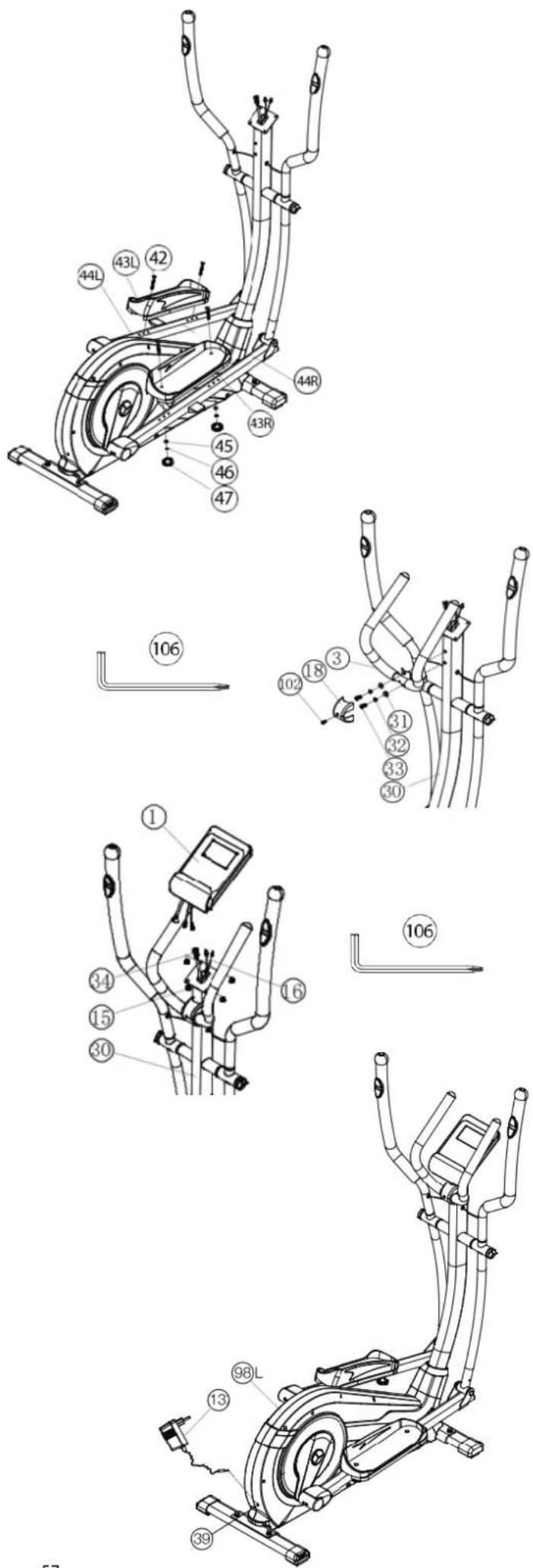

ШАГ 9:

Контроль

1. Проверьте все соединения на правильность сборки и проведите проверку функциональности. При этом монтаж считается законченным.
2. Если все в порядке, проведите пробную тренировку прималенькой нагрузке, и индивидуально настройте тренажер.

Замечание:

Пожалуйста, сохраняйте набор инструментов для последующих возможных ремонтов и инструкцию по монтажу

ИСПОЛЬЗОВАНИЕ ТРЕНАЖЕРА

Транспортировка:

На передней ножке находятся два транспортировочных ролика. Для того, чтобы передвинуть тренажер на другое место или поместить на место хранения, возьмитесь за руль и наклоните тренажер на переднюю ножку так, чтобы тренажер можно было легко передвинуть с помощью транспортировочных роликов на нужное место. (Внимание: Если тренажер не оснащен рулем, осторожно передвигайте тренажер за поручни.)

Пользование тренажером

На передней ножке находятся два транспортировочных ролика. Для того, чтобы передвинуть тренажер на другое место или поместить на место хранения, возьмитесь за руль и наклоните тренажер на переднюю ножку так, чтобы тренажер можно было легко передвинуть с помощью транспортировочных роликов на нужное место. (Внимание: Если тренажер не оснащен рулем, осторожно передвигайте тренажер за поручни.)

Садиться и спускаться с тренажера:

Садиться на тренажер:

Встаньте рядом с тренажером и возьмитесь за поручни. Установите ближайшую педаль в нижнюю позицию и поставьте на нее ступню так, чтобы она находилась в надежном положении на педали. Перекиньте другую ногу на противоположную сторону и поставьте ступню на педаль. Крепко держитесь при этом двумя руками за поручни.

Пользование:

Держитесь двумя руками сначала за скобу в удобном для вас месте и шагайте при одновременном переносе веса с одной педали на другуютаким образом, чтобы только пятка немного приподнималась от педали и осуществлялось равномерное движение. Для одновременной тренировки верхней части тела держитесь за движущиеся поручни справа и слева. С увеличением или уменьшении скорости и тормозного сопротивления можно регулировать интенсивность тренировки. Постоянно держитесь за скобу или поручни во время тренировки.

Спускаться с тренажера:

Прекратите тренировку, крепко держась за неподвижные поручни. Снимите сначала одну ступню с педали и поставьте ее надежном положении на пол. Снимите потом другую ступню с педали и поставьте ее на пол и сойдите м тренажера. Этот тренажер – неподвижный домашний тренажер, имитирующий сочетание езды на велосипеде, бега и занятий на степпере. Из-за тренировки при любой погоде, без внешних воздействий, а также без давления при езде в группе уменьшается вероятность падения и переутомления.

Из-за возможности изменения сопротивления, сочетание езды на велосипеде, бега и занятий на степпере предоставляет возможность тренировки сердечно-сосудистой системы без черезмерного напряжения. При этом возможна более или менее интенсивная тренировка. При этом тренируются верхние и нижние конечности, укрепляется сердечно-сосудистая система и способствуется поддержание хорошей спортивной формы.

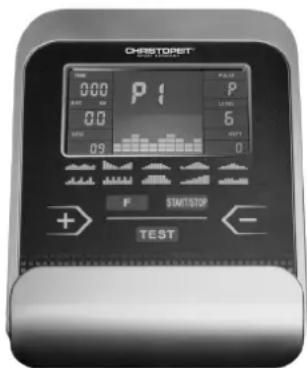

Компьютер вашего Эргометра очень удобен в обслуживании. Так как все функциональные данные одновременно выводятся на дисплей, исключается необходимость постоянного переключения и весь тренировочный процесс можно контролировать одним взгля- дом. Этот тренажер является тренажером, нагрузка которого не зависит от числа оборотов педалей. Чтобы добиться желаемой мощности, компьютер регулирует тормоз не зависимо от частоты вращения педалей. (программа ватт 16)

Включение:

1) Вставте штекер блока питания в соответствующее гнездо на аппарате. Появится звуковой сигнал – все показатели на компьютере появятся на 2 сек и установятся на 00 или
2) Штекер уже вставлен / компьютер автоматически отключился. Посредством нажатия на любую кнопку – или оборота педалей – компьютер автоматически включается.

Выключение:

Компьютер отключается самостоятельно если более 4 Мин. тренажером не пользовались после окончания тренировки отключите тренажер от сети.

ФУНКЦИОНАЛЬНЫЕ КЛАВИШИ

„Start/Stop“ - кнопka:

Старт или остановка тренировки в выбранной программе. Компьютер начинает отсчет только после нажатия кнопки „Start/Stop“. Если держать кнопку Start/Stop“ более 3 сек. нажатой, все данные устанавливаются в нуль т.е. на начальную стадию.

„F“- кнопka:

При помощи вводной и подтверждающей клавиши (E) возможен переход к следующей задаваемой функции. Выбранная функция мигает. При помощи клавиши „+“ и „-“ возможен ввод необходимых показателей и при повторном нажатии клавиши „F“ заданные показатели фиксируются. Одновременно начинает мигать следующая функция. Во время обучения можно нажать F ключевые функции RPM и калорий или км/ч и KM постоянно показывать или поочередно.

„+“ и „-“ - кнопка:

При помощи этих клавиш вы можете изменять задаваемые показатели (только при мигающей индикации).

„Test“ - кнопka:

При помощи этой клавиши можно провести фитнес-тест.

ИНДИКАЦИЯ

PROGRAMM/ПРОГРАММА

Индикация встроенных программы от 1-21 (программы 1–10 - фитнес- программы, программы 11-15 – программы задаваемые пользователем; программа 16 – программа ватт; программы 17-20 – пульсозависимые программы; программы 21 программа измерения процентного содержания жира).

LEVEL/СТЕПЕНЬ НАГРУЗКИ

Индикация выбранной степени нагрузки от 1–24. Чем выше степень нагрузки, тем больше сопротивление. Штриховой индикатор, показывающий степень нагрузки, имеет 12 горизонтальных штрихов. Каждый штрих показывает две параметра (например: 3 штриха - уровень 5 или 6). Точную величину можно считать в функции LEVEL / СТЕПЕНЬ НАГРУЗКИ. Нагрузку можно изменить в любое время и во всех программах с помощью клавиш „+“ и „-“.

TIME (ВРЕМЯ) / WATT (BATT)

Установка/индикация времени в минутах и секундах до максимального значения 99:00 мин. Ввод производится в поминутно, счет по нарастающей и убывающей производится в секундах. В программах 1-20 минимальное задаваемое составляет 5 мин. Устанавливается от 5 до 99 мин. Компьютер точно измеряет роизведенную в ходе тренировки работу. Индикация производится в ваттах. В программе 16 производится индикация целевого значения. Устанавливается от 10 до 300 ватт. Автоматическое изменение отображения TIME (время) и WATT (ватт). Или постоянно, нажав клавишу F.

RPM (ОБ/мин) / SPEED/km/h (СКОРОСТЬ/км/час)

Индикация оборотов педалей в минуту и скорости в км/час. Автоматическое изменение отображения RPM (ОБ/мин) и SPEED/km/h (СКОРОСТЬ/км/час). Или постоянно, нажав клавишу F.

KCAL/ / КИЛОДЖОУЛЬ / DIST (РАССТОЯНИЕ)

Установка и индикация расстояния. Устанавливается от 0 до 999 км. Счет по нарастающей и убывающей шагом по 0,1 км. Производится индикация дистанции всех тренировок в км. Устанавливается от 1 до 999 км. С помощью средних величин компьютер рассчитывает калории, которые выводятся на дисплее в килокалориях. Для пересчета единиц энергии джоулей в калории применяйте формулу: 1 джоуль = 0,239 калорий или 1 калория = 4,186 дж. Устанавливается от 10 до 990 кило калорий. Или постоянно, нажав клавишу F.

Bcero KM (ODO)

На дисплее отображается суммарное расстояние в км. Указать значения невозможно. Дисплей ODO можно обнулить в любое время. Для этого одновременно нажмите кнопку F и кнопку Старт / Стоп в течение 2 секунд.

HEART RATE / ИНДИКАЦИЯ ПУЛЬСА/ТИП ТЕЛА

Индикация текущего значения пульса. Если задан верхний предел импульса, дисплей мигает, когда достигнуто заданное значение. TARGET H.R. (ВЕРХНЕЕ ОГРАНИЧЕНИЕ ПУЛЬСА) / ALTER (ВОЗРАСТ). Функция доступна только в программах 17-20. В программе 17 - 19: тренировочная программа с 55% / 75% или 95% вашей MHF (максимальной частотой сердечных сокращений). После ввода вашего возраста (10-100) расчитывается ваше MHF (максимальная частота сердечных сокращений), которая рассчитывается в соответственно процентном соотношении. Результат, Ваш MHF и Ваш актуальный пульс, выводятся на дисплей. После ввода возраста компьютер рассчитывает верхний допустимый для вашего возраста показатель пульса (формула: (220 – возраст) x 0,80 ), который ни в коем случае недолжен превышаться. При достижении этой величины начинает мигать индикатор пульса. Вам необходимо немедленно уменьшить скорость или снизить уровень нагрузки. В программе 20: индикация введенного вами целевого показателя пульса. Устанавливается от 60 до 240.

WIDERSTANSPROFIL/ПРОФИЛЬ НАГРУЗКИ: Продолжительность тренировки можно выставить с помощью клавиши ZEIT/BРЕМЯ. Это время делится компьютером на 10 интервалов. Каждая балка на оси времени (по горизонтали) = 1/10 заданного времени, например тренировочное время = 5 мин. = каждая балка равна 30 сек., тренировочное время = 10 мин. = каждая балка = 1 мин. Каждая из 10 балок соответствует такому временному интервалу. Текущий отрезок времени обозначается индикацией миганием колонки. Если время не задается, то каждая колонка равна 3 мин. тренировки, что означает: по прошествии 3 мин. индикация миганием переходит с колонки 1 на колонку 2 и т.д. до максимального значения 30 мин. При остановке программы клавишей „Start / Stop“ останавливается отсчет времени и при повторном нажатии клавиши „Start / Stop“ время продолжает отсчитывается дальше.

LEVEL/НАГРУЗКА : При помощи клавиш + / - возможно установление оптимальной нагрузки во всех программах. Изменение видно по высоте балок и по индикации LEVEL /СТЕПЕНЬ НАГРУЗКИ – чем выше колонки, тем выше нагрузка и наоборот. К каждому сегменту колонки относятся две величины (например, 3 сегмент соответствует степени 7, 8 и 9, или сегмент 7 соответствует степени 19, 20 и 21). Выбранная величина видна в окошке LEVEL/СТЕПЕНЬ НАГРУЗКИ. Изменение влияет на действующую и последующие позиции времени. Высота колонок указывает величину нагрузки, но не профиль дороги. Прохождение программы показываются на дисплее графически. Каждая программа протекает по указанной схеме на дисплее, например программа 5 = гора / низина = 2 и т.д. (при этом высота сегмента = нагрузка, время распределяется по всей шкале). После настройки программы обязательно перед началом тренировки нажать клавишу „Start/Stop“.

Выше балка = Выше нагрузка

Низкая балка = Низкая нагрузка

Каждый сегмент балки содержит 3-е величины

Каждая из 10 балок соответствует 1/10-й заданого тренировочного времени

Программа Manuel/Ручная :

Эта программа соответствует функциям нормального велотренажера. Показатели времени, скорости/об/мин, дистанции, ватт/килоджоули и текущего показателя пульса непрерывно показываются в индикаторных окошках. С помощью клавиш „+“ и „-“ можно вручную задавать нагрузку. Все параметры задаются вручную – нет никакой автоматической регулировки. Если необходимо, установка показателей тренировки Zeit/Entfernung/Kalorien/ Puls (ВРЕМЯ / ДИСТАНЦИЯ / КАЛОРИИ / ПУЛЬС).

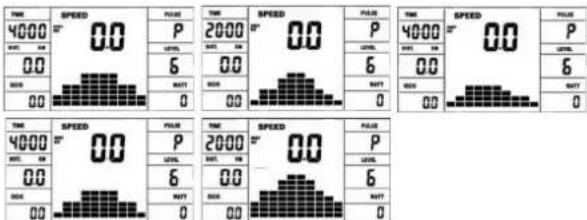

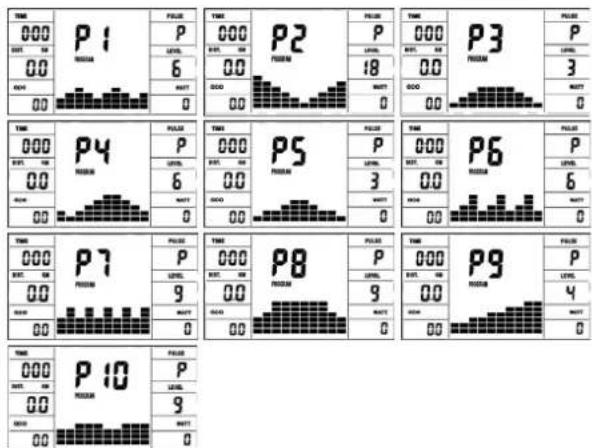

Программа 1 -10 / Фитнес :

Здесь заданы различные тренировочные программы. При выборе одной из них, программа протекает автоматически по всем содержащимся в ней различным интервалам. Разделение происходит по ступеням нагрузки и временным интервалам. Однако вы можете в любое время изменить нагрузку или время. Также производится индикация программы в графическом изображении (диаграмма) на дисплее. Если необходимо, установка показателей тренировки Zeit/Entfernung/Kalorien/Puls (ВРЕМЯ / ДИСТАНЦИЯ / КАЛОРИИ / ПУЛЬС).

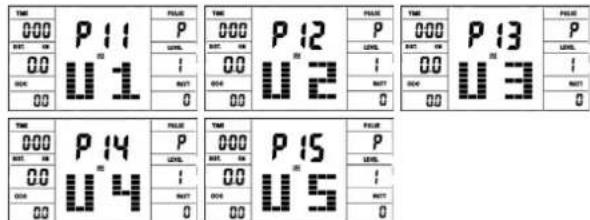

Программа 11 - 15: Индивидуальные тренировочные программы В этих программах возможен ввод различных личных профилей степеней нагрузки (U1-U5) для тренировки. Если необходимо, установка показателей тренировки Zeit/Entfernung/Kalorien/Puls (ВРЕМЯ / ДИСТАНЦИЯ / КАЛОРИИ / ПУЛЬС).

Программа 16: Ватт-программа

Здесь вы можете задать вашу индивидуальную нагрузку в ваттах. Компьютер с учетом определенных допусков и независимо от частоты вращения педалей удерживает эту нагрузку в заданном вами пределе. Если необходимо, установите показатели тренировки Zeit/Entfernung/Kalorien/Puls (ВРЕМЯ / ДИСТАНЦИЯ / КАЛОРИИ / ПУЛЬС).

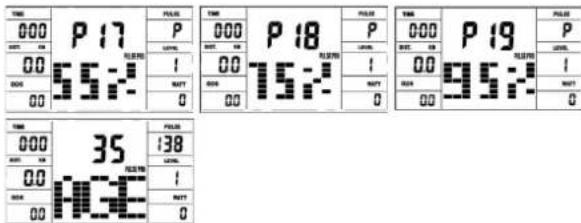

Программа 17 - 19: Целевое значение пульса THF

После ввода вашего возраста (10-100) компьютер расчитывает Ваш максимально допустимый пульс и в зависимости от программы задает вам тренировочный целевой показатель - 55% / 75% или 95% от максимально допустимой частоты пульса. Этот номативный показатель выводится на дисплее. Компьютер регулирует нагрузку так, чтобы тренировочный пульс оставался в области выбранного режима.

Программа 20: Целевое значение пульса THF

Здесь вы можете задать оптимальный показатель частоты биения сердца (THF) и компьютер с учетом определенных допусков удерживает эту нагрузку в заданном вами пределе. (60-240 пульса)

Программа 21: Программа по сжиганию жира

Здесь вы можете провести анализ жира и получить индивидуальное предложение по тренировкам. Используйте клавишу F для выбора персональных данных (номер пользователя (user) = 1-8, рост (height) = 120-250 см, пол = мужской / женский, возраст (age) = 10-99 лет, вес (weight) = 20-200 кг) и установите их с помощью клавиш +/-. Затем нажмите кнопку «Start / Stop» и возьмитесь за датчики пульса для измерения жира. Примерно через 10 секунд на экране отобразится содержание жира в %, BMI, BMR и предложение программы тренировки. Для того чтобы выйти из программы анализ жира, нажмите кнопку «Start/Stop» один раз и, чтобы запустить программу тренировки,

нажмите снова кнопку «Start/Stop».

Пол / Возраст Маленький вес	Здоровый Небольшой избыточный вес	Избыточный вес	Ожирение
Мужчина / ≤ 30 < 14% 14%~20%	20.1%~25% 25.1%~35% > 35%
Мужчина / > 30 < 17% 17%~23%	23.1%~28% 28.1%~38% > 38%
Женщина /≤ 30 < 17% 17%~24%	24.1%~30% 30.1%~40% > 40%
Женщина / > 30 < 20% 20%~27%	27.1%~33% 33.1%~43% > 43%

Примечание:

1. Сообщение об ошибке Err2 появляется, если датчики пульса не касаются сразу во время анализа.

2. Программные предложения основаны только на определенных данных о жировых отложениях и служат для целевой тренировки.

СПИСОК ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ:

После каждого нового старта компьютер проводит быстрый тест на функциональность. При обнаружении несоответствия имеются три сигнала неисправности: E1 Этот сигнал, сопровождающийся звуком, появляется, если есть неисправности в кабельных соединениях. Проверте все кабельные соединения и особенно штекеры. После устранения неисправности нажмите клавишу „Start/Stop“ и держите более 2 секунд для того чтобы систему установить в ноль.

TEST-FITNESS NOTE (тест-ФИТНЕС-ОЦЕНКА)

Расчитывая так называемую фитнес-оценку, Ваш тренажер производит оценку состояния вашей спортивной формы. Принцип расчета основан на том, что у здорового тренированного человека частота пульса на определенном отрезке времени снижается быстрее, чем у здорового нетренированного. Для определения показателя фитнес-оценки компьютер расчитывает разницу между частотой пульса в конце тренировки (начальный пульс) и частотой пульса через одну минуту после окончания тренировки (конечный пульс). Пользуйтесь этой функцией после того, как вы некоторое время тренировались. Перед началом востановительной паузы вы должны измерить текущий пульс. Для этого вы должны положить руки на сенсоры.

ИЗМЕРЕНИЕ ПУЛЬСА

В правом и левом поручне находятся датчики измерения пульса. Следите за тем, чтобы обе руки по время тренировки плотно лежали на датчиках. Как только измерение пульса начнется, начнет мигать значок „сердце“ рядом с показателем пульса. (Показатель пульса является ориентировочным показателем, который может отличаться от действительного пульса из-за воздействий движения, трения, пота и т.д. У некоторых людей возможны ошибки при измерении. Если у Вас возникают трудности с измерением пульса, мы рекомендуем Таблица жира использование нагрудного кардиодатчика.)

ТАБЛИЦА WATT

Обороты и мощность от 1 до 24 уровня для АХ 8000 № заказа: 2009

war 20 RPMWATT		30 RPMWATT	40 RPMWATT	50 RPMWATT	60 RPMWATT	70 RPMWATT	80 RPMWATT
1	7	15	19	33	40	43	61
29 18 24 4	0 50 55 76
3 10 20 29	46 60 67 90
4 11 22 34	54 70 82 107
5 12 25 39	61 80 93 125
6 14 27 44	68 90 106 140
7 15 30 49	74 100 118 155
8 16 33 53	81 110 130 171
918 36 59	88 120 143 186
10 19 38 6	4 95 130 155 202
11 20 41 6	9 103 140 167 218
12 22 43 7	3 110 150 180 232
13 23 46 7	9 117 160 191 250
14 24 49 8	4 124 170 205 268
15 26 52 8	9 132 180 220 286
16 27 55 9	4 140 190 235 304
17 28 58 9	9 149 200 251 323
18 30 62 1	04 157 210 267 342
19 31 65 1	09 164 220 279 356
2032 68 1	14 172 230 290 370
21 34 71 1	20 179 240 301 388
2235 74 1	27 186 250 314 406
23 36 77 1	33 193 260 330 420
24 38 80 1	39 201 270 345 438

Замечания:

1. Показатель мощности в ваттах расчитывается из показателей числа оборотов педальной оси в минуту (UPM) и тормозного момента (Nm).

2. Тренажер был выверен на заводе перед отгрузкой и этим удовлетворяет требования классификации "С высокой точностью индикации". Если Вы подвергаете сомнению показатели тренажера, обратитесь к продавцу для контроля/настройки тренажера.

Kinomap ПРИЛОЖЕНИЕ ДЛЯ ТРЕНИРОВКИ

Продукт можно использовать с приложением Kinomap. Это позволяет проводить развлекательные и интерактивные тренировки с устройствами Android или IOS и сохранять данные о тренировках.

Спорт, коучинг, игры и киберспорт - ключевые слова приложения Кипомар. Здесь много километров реального киноматериала. Тренируйтесь внутри, как если бы вы были снаружи; Отслеживание маршрутов и анализ вашей производительности; Коучинговый контент; Многопользовательский режим; новые обновления ежедневно; Официальные гонки в закрытых помещениях и многое другое ... Таким образом, приложение содержит около 100 000 видеороликов, записанных спортсменами, и 200 000 км накопленных треков для езды на велосипеде, бега или гребли для примерно 270 000 участников со всего мира.

Загрузите приложение и подключитесь

Отсканируйте соседний QR-код своим смартфоном / планшетом иливоспользуйтесь функцией поиска в Playstore (Android) или APP Store (IOS), чтобы загрузить приложение Kinotap. Зарегистрируйтесь и следуйте инструкциям в приложении. Активируйте Bluetooth на смартфоне или планшете и выберите меню настроек в приложении, а затем выберите категорию «Кросс тренер». Затем выберите производителя «Christopeit Sport» для подключения спортивного оборудования. В зависимости от спортивного снаряжения приложение записывает различные функции через Bluetooth или обменивается данными.

Внимание: Приложение Kinomar APP предлагает бесплатную пробную версию на 14 дней. После этого будут применяться сборы, которые указаны на домашней странице Kinomar. Дополнительную информацию можно найти по адресу: https://www.kinomap.com/en/

Для чистки используйте чистую влажную салфетку. Внимание: Никогда не используйте для чистки бензин, разбавитель или другие агрессивные чистящие средства, которые могут повредить поверхность. Тренажер предназначен только для домашнего использования в помещении. Предохраняйте тренажер от сырости и пыли.

2. Хранение тренажера

При не использовании тренажера больше 4 недель, необходимо отключить его от сети. Сложить каркас сиденья в вертикальном положении и закрепить это положение с помощью стопорного штифта. Поставьте тренажер в сухое помещение и распылите немного масла а также на резьбу затвора. Накройте тренажер, чтобы защитить его от солнечных лучей и пыли и этим предовратить изменение окраски.

3. Техническое обслуживание

Мы рекомендуем после каждых 50 часов пользования про-верять болтовые соединения и после каждых 100 часов пользования смазывать, резьбу винта руля из распылителя.

ИСПРАВЛЕНИЕ НЕПОЛАДОК

Если проблема не может быть решена с помощью нижестоящих указаний, пожалуйста, обратитесь в центр, где вы купили тренажер.

Проблема Возможная причина	Решение
Компьютер не включается посредством нажатия на любую клавишу.	Не подключен блок питания или в сети нет напряжения.	Проверьте, подключен ли блок питания надлежащим образом и есть ли напряжение в сети.
Компьютер не выдает информацию и не включается с началом тренировки.	Отсутствие импульса датчика по причине неправильного монтажа или разъединенного штекерного соединения.	Проверьте штекерное соединение на компьютере и в опорной трубе.
Компьютер не выдает информацию и не включается с началом тренировки.	Отсутствие импульса датчика по причине неправильного монтажа датчика.	Снимите обшивку и проверьте расстояние датчика к магниту. Магнит находится в диске шатуна напротив датчика, расстояние должно быть менее 5 мм.
Нет индикации пульса. Кабель пульса не подключен. Вставьте разъем кабеля пульса в соответствующее гнездо на компьютере. Проверьте соединения кабеля импульса.
Нет индикации пульса. Датчик пульса неправильно подключен. Открутите датчики пульса и проверьте штекерные соединения, проверьте кабель на повреждение

Область обучения в мм (Для устройства и пользователя)

Бесплатный поверхность в мм (Площадь Обучение и зоны безопасности (вращающиеся 60см))

ОБЩИЕ ИНСТРУКЦИИ ПО ТРЕНИРОВКЕ

Вы должны учитывать следующие факторы, чтобы определить верные параметры тренировок для достижения ощутимых физических результатов и пользы для здоровья.

1. ИНТЕНСИВНОСТЬ

Уровень физической нагрузки во время тренировки должен превышать нормальную нагрузку, не выходя за пределы нормы, одышка и/или истощение. Подходящим значением может быть пульс. С каждой тренировкой кондицыя улучшается, поэтому требования к тренировкам следует корректировать. Это возможно за счет увеличения продолжительности, увеличения уровня сложности или изменения типа тренировки.

2. ТРЕНИРОВОЧНЫЙ ПУЛЬС

Для определения тренировочного пульса можно действовать следующим образом. Обратите внимание, что это ориентировочные значения. Если у вас проблемы со здоровьем или вы не уверены, проконсультируйтесь с врачом или фитнес-тренером.

01: Расчет максимальной частоты сердечных сокращений

Максимальное значение пульса можно определить разными способами, так как максимальный пульс зависит от многих факторов. Для расчета можно использовать базовую формулу (максимальный пульс = 220 – возраст). Эта формула очень общая. Она используется во многих продуктах для домашнего спорта для определения максимальной частоты сердечных сокращений. Мы рекомендуем формулу Салли Эдвардс. Эта формула более точно рассчитывает максимальную частоту сердечных сокращений и учитывает пол, возраст и массу тела.

Формула Салли Эдвардс:

Мужчины:

Максимальный пульс = 214 - (0,5 x возраст) - (0,11 x масса тела)

Женщины:

Максимальный пульс = 210 - (0,5 x возраст) - (0,11 x масса тела)

02: Расчет пульса во время тренировки

Оптимальный тренировочный пульс определяется целью тренировки. Для этого были определены тренировочные зоны.

Зона - Здоровье: Регенерация и Компенсация

Подходит для: начинающих / Тип тренировки: очень легкая тренировка на выносливость / Цель: восстановление и укрепление здоровья. Построение кондицы.

Пульс во время тренировки = от 50 до 60% от максимального пульса.

Зона - Жировой обмен: Основы - Тренировка на выносливость 1

Подходит для начинающих и опытных пользователей / Тип тренировки: легкая тренировка на выносливость / Цель: активация жирового обмена (сжигание калорий). Улучшение показателей выносливости.

Пульс во время тренировки = от 60 до 70% от максимального пульса.

Зона - Аэробика: Основы - Тренировка на выносливость 1/2 Подходит для начинающих и продвинутых / Тип тренировки: умеренная тренировка на выносливость. / Цель: Активация жирового обмена (сжигание калорий), улучшение аэробной производительности, Повышение выносливости.

Пульс во время тренировки = от 70 до 80% от максимального пульса.

Зона - Анаэробика: Основы - Тренировка на выносливость 2 Подходит для продвинутых и соревнующихся спортсменов / тип тренировки: умеренная тренировка на выносливость или интервальная тренировка / цель: улучшение толерантности к лактату, максимальное увеличение производительности.

Пульс во время тренировки = от 80 до 90% от максимального пульса.

Зона - Соревнования : Тренировка для соревнований Подходит для спортсменов и спортсменов с высокими показателями / Тип тренировки: интенсивная интервальная тренировка и соревновательная тренировка / Цель: улучшение максимальной скорости и мощности. Осторожно! Тренировки в этой области могут привести к перегрузке сердечно-

сосудистой системы и ущербу для здоровья.

Пульс во время тренировки = от 90 до 100% от максимального пульса.

Пример расчета:

Мужчина, 30 лет, вес 80 кг, я новичок, хочу похудеть и повысить выносливость.

01: расчет максимального пульса.

Максимальный пульс = 214 - (0,5 x возраст) - (0,11 x масса тела)

Максимальный пульс = 214 - (0,5 x 30) - (0,11 x 80)

Максимальный пульс = примерно 190 уд/мин.

02: Расчет пульса во время тренировки

В силу моих целей и уровня подготовки мне больше всего подходит зона жирового обмена.

Пульс во время тренировки = от 60 до 70% от максимального пульса.

Тренировочный пульс = 190 x 0,6 [60%]

Тренировочный пульс = 114 уд/мин.

После того, как вы установили частоту сердечных сокращений для тренировки в соответствии с условиями тренировки или определив цели, можно приступить к тренировкам. Большинство наших продуктов оснащены датчиками частоты сердечных сокращений или совместимы с поясами для измерения частоты сердечных сокращений. Таким образом, вы можете контролировать частоту сердечных сокращений во время тренировки. Если частота пульса не отображается на дисплее компьютера или вы хотите перестраховаться и проверить свою частоту пульса, которая может отображаться неправильно из-за возможных ошибок приложения или подобных вещей, вы можете использовать следующие инструменты:

а. Измерение пульса обычным способом (ощущение пульса, например, на запястье, и подсчет ударов в течение минуты).

1. Измерение частоты сердечных сокращений с помощью подходящих и откалиброванных устройств для измерения частоты сердечных сокращений (доступны в магазинах медицинских товаров).

в. Измерение частоты сердечных сокращений с помощью других продуктов, таких как мониторы сердечного ритма, смартфоны...

3. ЧАСТОТА

Большинство экспертов рекомендуют сочетание здоровой диеты, которая должна быть скорректирована в соответствии с целью тренировки, и физических упражнений от трех до пяти раз в неделю. Нормальному взрослому человеку нужно два раза в неделю тренироватся для поддержания своего текущего состояния. Для улучшения своего состояния и изменения массы тела ему необходимо не менее трех тренировок в неделю. Идеальная периодичность пять тренировок в неделю.

4. ПЛАНИРОВАНИЕ ТРЕНИРОВОК

Каждое тренировочное занятие должно состоять из трех тренировочных фаз: «Фаза разогрева», «Фаза тренировки» и «Фаза охлаждения». В «фазе разогрева» температуру тела и снабжение кислородом следует повышать медленно. Это возможно с помощью гимнастических упражнений в течение пяти-десяти минут. После этого следует начинается фактическую тренировку «фаза тренировки». Тренировочная нагрузка должна быть рассчитана в соответствии с тренировочним пульсом. Для поддержания кровообращения после «тренировочной фазы» и для предотвращения мышечной боли или растяжения после «тренировочной фазы» необходимо соблюдать «фазу охлаждения». В этот период следует выполнять упражнения на растяжку и/или легкие гимнастические упражнения в течение пяти-десяти минут.

Пример – упражнения на растяжку для фаз разминки и заминки. Начните фазу разминки с ходьбы на месте не менее 3 минут, а затем выполните следующие гимнастические упражнения. Не переусердствуйте с упражнениями и только продолжайте, пока не почувствуете легкое натяжение. Затем удерживайте позицию. Мы рекомендуем снова выполнять разминку в конце тренировки. Заканчивайте тренировку встряхиванием конечностей.

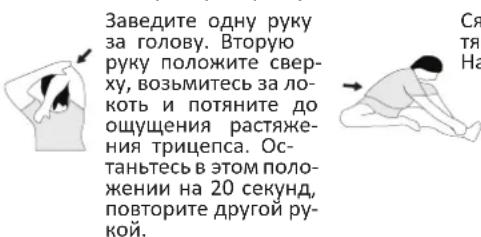

Заведите одну руку за голову. Вторую руку положите сверху, возьмитесь за локоть и потяните до ощущения растяжения трицепса. Останьтесь в этом положении на 20 секунд, повторите другой рукой.

Сядьте на пол и вы- тяните одну ногу. Наклонитесь вперед

и попробуйте достать ступню. Выполняйте упражнение 2 раза по 20 секунд.

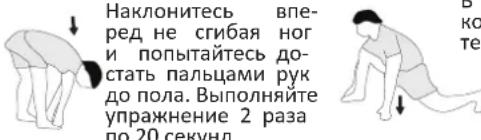

Наклонитесь вперед не сгибая ног и попытайтесь достать пальцами рук до пола. Выполняйте упражнение 2 раза по 20 секунд.

В положении широкого выпада обопри-тесь руками в пол и потяните мышцы ног. Через 20 секунд поменяйте ногу.

5. МОТИВАЦИЯ

Ключевым моментом успеха программы являются регулярные тренировки. Вам следует установить конкретное время и место на каждый день для тренировок и внутренне подготовить себя к ним. Тренируйтесь только тогда, когда у Вас есть настроение и всегда помните свою цель. Если Вы продолжаете свои занятия, то через какое-то время сможете увидеть свой прогресс день ото дня и будете приближаться к поставленной цели шаг за шагом.

СПЕЦИФИКАЦИЯ - СПИСОК ЗАПАСНЫХ ЧАСТЕЙ АХ 8000

№ заказа: 2009 Технические характеристики: 27.03.2023

• 24 уровня нагрузки, электронная регулировка нагрузки с пульта компьютера, магнитная система нагружения
- Иннерционная масса 8 кг
• 10 встроенных программ тренировки
• 4 пульсозависимые программы
- 5 индивидуальные программы
• 1 программа ручной установки
- 1 независимая от скорости вращения программа (регулировка сопротивления: 10 - 300 Вт с шагом 10 Вт)
• 1 программа избыточного веса
- Измерение пульса датчиками на рукоятках
- Компенсаторы неровности пола
• Транспортировочные ролики
- Блок питания
- 6-окошечный компьютер с подсветкой дисплея LCD с одновременной индикацией следующих параметров: время, скорость, дистанция, прибл. расход калорий, частота вращения педалей, ОДО, нагрузка в ваттах и пульс, Держатель для смартфона / планшета
- Возможность задавать собственные параметры: время, дистанция, пульс и нагрузка в ваттах
- Извещение о превышении заданных параметров
- Фитнесс-тест
• Анализ процентного содержания жира
- Bluetooth-coединение для Kinotap (приложение для iOS и Android)
• Максимальный вес пользователя: 150 кг

Этот конвейер к только для частной области спорта дома кажется и не для промышленного или коммерческого использования подходящий. Использование спорта дома класс Н/А

Сняв упаковку, проверьте по списку, все ли детали на месте. Если все в порядке, то можно начинать сборку. Если какой-нибудь агрегат не в порядке или отсутствует, обращайтесь к нам:

Габаритные размеры прибл. [cm]: L 120 x В 60 x Н 165

Вес прибл. [kg]: 45

Необходимая площадь для тренировки мин. [m²]: 3,5

05 10 15 2025 30 40 50 60 70 80 90100

Рис. No	Наименование	Размер мм	К-во	Монтируется на	ET- номер
1	Компьютер		1	30	36-2009-03-BT
2	Обшивка поручня		2	3	36-1508-04-BT
3	Поручень		1	30	33-1908-03-SW
4	Заглушки		2	3	39-9847
5L	Поручень слева		1	25L	33-1508-11-SI
5R	Поручень справа		1	25R	33-1508-12-SI
6	Заглушки		2	5	36-9825315-BT
7	Оболочка рукоятки		2	5	36-1123-11-BT
8	Пластмассовый подшипник		2	5	36-1123-23-BT
9	Болт	M4x25	2	8	36-9111-38-BT
10	Сенсор измерения пульса		2	8+16	36-1123-12-BT
11	Колпачок		2	12	36-1908-06-BT
12	Болт с шестигранной головкой	M8x20	2	19	39-9823
13	Блок питания	9V=DC/1A	1	39	36-1420-17-BT
14	Предохранитель кабеля		4	5+30	36-9134-22-BT
15	Болт	M5x10	4	1	39-9903
16	Соединительный кабель пульса		2	1+10	36-1123-24-BT
17	Пластмассовый подшипник	19x38	2	30	36-1508-09-BT
18	Обшивка руля		1	3	36-1908-07-BT
19	Ось		1	25+30	33-9925462-SI
20	Подкладная шайба	19//38	2	19	36-9925114-BT
21	Пластмассовый подшипник	18.5x38	4	25	36-9825328-BT
22	Подкладная шайба	8//32	2	12	39-10166
23	Болт с внутренним шестигранником	M10x78	2	25+44	39-10055-SW
24	Овальная заглушка	30x60	2	44	36-1123-26-BT
25L	Соединительная труба слева		1	5L+44L	33-1508-08-SI
25R	Соединительная труба справа		1	5R+44R	33-1508-09-SI
26	Колпачковая гайка	M10	2	23	39-9981-VC
27	Подкладная шайба	10//19	2	23	39-9989-CR
28	Промежуточное тело	14x10x59.3	2	29	36-9925515-BT
Рис. No	Наименование Размер мм К-во Монтируется на ЕТ- номер
29 Пластмассовый подшипник 14x32 4 25 36-9925516-BT
30 Опорной трубы 1 40 33-1908-02-SW
31	Гнутая подкладная шайба	8//19	12	33	36-9966-CR
32	Пружинящее кольцо	для М8	26	12, 33,48+59	39-9864-VC
33	Болт с внутренним шестигранником	M8x20	12	3,5+30	39-9886-CR
34	Соединительный кабель		1	1+35	36-1721-15-BT
35	Кабель серводвигателя		1	34+63	36-1721-16-BT
36	Колпачковая гайка M8	4 59 39-9900-SW
37	Подкладная шайба 8//16	4 59 39-9962
38	Датчик 1 35+40		36-1721-13-BT
39	Электрокабель 1 35+98		36-1721-07-BT
40	Основная рама 1 30	33-1908-01-SW
41	Тяга		1	63+80	36-1721-10-BT
42	Крепежный болт	M6x50	4	43+44	39-10450
43L	Правый фиксатор стопы		1	44R	36-9825308-BT
43R	Левый фиксатор стопы		1	44L	36-9825309-BT
44L	Ножной рычаг слева		1	25L+97	33-1908-06-SW
44R	Ножной рычаг справа		1	25R+97	33-1908-07-SW
45	Подкладная шайба 6//14	4 42 39-9863
46	Пружинящее кольцо для М6	4 42 39-9865-SW
47	Грибковая гайка M6	4 42 36-9825318-BT
48	Болт с внутренним шестигранником	M8x20	2	97	39-10095-SW
49	Подкладная шайба 8//24	2 48 39-9844-CR
50	Стопорное кольцо	C40	2	44	36-1827-18-BT
51	Шарикоподшипник	2203-2RS	2	44	36-1827-30-BT
52	Крепление канатного блока	17.5x22x12	2	97	36-1908-16-BT
53	Ножной рычаг Обшивка засди		2	44	36-1908-11-BT
54	Болт M5x8	2 53 39-9903
55L	Колпачки ножек с транспортировочными роликами слева		1	56	36-1908-08-BT
55R	Колпачки ножек с транспортировочными роликами справа		1	56	36-1908-09-BT
56	Труба ножки впереди 1 40	33-1908-04-SW
57	Колпачки ножек 2 58	36-1908-10-BT
58	Труба ножки сзади 1 40	33-1908-05-SW
59	Крепежный болт	M8x45	4	40,56+58	39-9953
60	Винт с внутренним шестигранником	M5x20	10	38,55,57+63	39-9903-SW
61	Защитный колпачок 2 66	36-1123-28-BT
62	Осевая гайка	M10x1.25	2	64	39-9820-SW
63	Серводвигатель		1	35+41	36-1721-09-BT
64	Маховое колесо 1 40	33-1908-11-SI
65	Šroub s očkem M6x40	2 64 39-10000
66	Součástka ve tvaru U		2 65 36-9713-55-BT
67	Стопорное кольцо C8	1 71 36-9514-26-BT
68	Подкладная шайба	10//15	1	71	36-1508-12-BT
69	Гнутая подкладная шайба	10x15x0.5	1	71	36-1508-11-BT
70	Натяжной ролик 1 71	36-9214-28-BT
71	Ось натяжной ролик		1	40+70	36-1908-13-BT
72	Колпачковая гайка	M10	1	71	39-9981-VC
73	Гайка	M6	4	65+74	39-9861-VZ
74	Нарезные анкерные		1	40+80	36-1611-22-BT
75	Пластиковый диск 8//16	1 74 39-9917-CR
76	Колпачковая гайка M6	5 74 39-9816-VC
77	Магнит ремешок 1 80	36-9806217-BT
78	Болт с внутренним шестигранником	M6x15	6	81+91	39-9911
79	Подкладная шайба 6//14	3 78 39-9863
80	Хомут магнита 1 81	33-1611-14-SI
81	Крепление хомута магнита 1 80	36-9225-11-BT
82	Пружинящее кольцо	для М6	6	78+92	39-9865-SW
83	Магнит	1 89 36-9825506-BT
84	Стопорное кольцо	C20	1	91	36-9925520-BT
85	Подкладная шайба	20.5x25x2	1	91	36-9925523-BT
86	Шарикоподшипник	6004-2RS	2	40	36-9217-32-BT
87	Подкладная шайба	20.5x25x1	1	91	36-9925523-BT
88	Гнутая подкладная шайба	20x25x0.5	1	91	36-9925532-BT
89	Диск шатуна 1 91	36-1908-14-BT
90	Плоский ремень	520J6	1	64+89	36-9126-59-BT
91 Ось кривошипа 1 89+93 33-1908-10-SI
92 Осевая гайка 2 91+93 39-9820-SW
93 Шатун запись педали 2 91 33-1908-08-SI
94 Заглушки 2 95 36-1908-15-BT
95 Обшивка шатун педали 2 97 36-1908-04-BT
96 Болт	M8x20 6 93+97 39-9886-CR
97 Шатун педали	2 93 33-1908-09-SI
98L	Обшивка слева		1	40+98R	36-2009-01-BT
98R	Обшивка справа		1	40+98L	36-2009-02-BT
99 Сочетание штука	1 98 36-1508-10-BT
100	Резиновое кольцо		1	101	36-1908-12-BT
101	Обшивка опорной трубы		1	30	36-1908-05-BT
102	Болт	M5x15	7	18,93+95	39-10190
103	Винт с внутренним шестигранником	M5x15	7	98	39-9851
104	Винт с внутренним шестигранником	M4.5x25	7	98	39-9825338-BT
105	Гаечный ключ		2		36-9107-28-BT
106	Гаечный ключ с внутренним шестигранником	6	1		36-9107-27-BT
107	Инструкция по монтажу		1		36-2009-04-BT

ЗАМЕТКИ
