РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GD510BDDSS Scancool

РУКОВОДСТВО ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПОСУДОМОЕЧНОЙ МАШИНЫ

ПРОЧТИТЕ ИНСТРУКЦИЮ ЗАЗЕМЛЕНИЕ РАЗЪЕМ С ВЫРАВНИМАНИЕМ

Моющее средство Сливной шланг Разъем с выравниванием

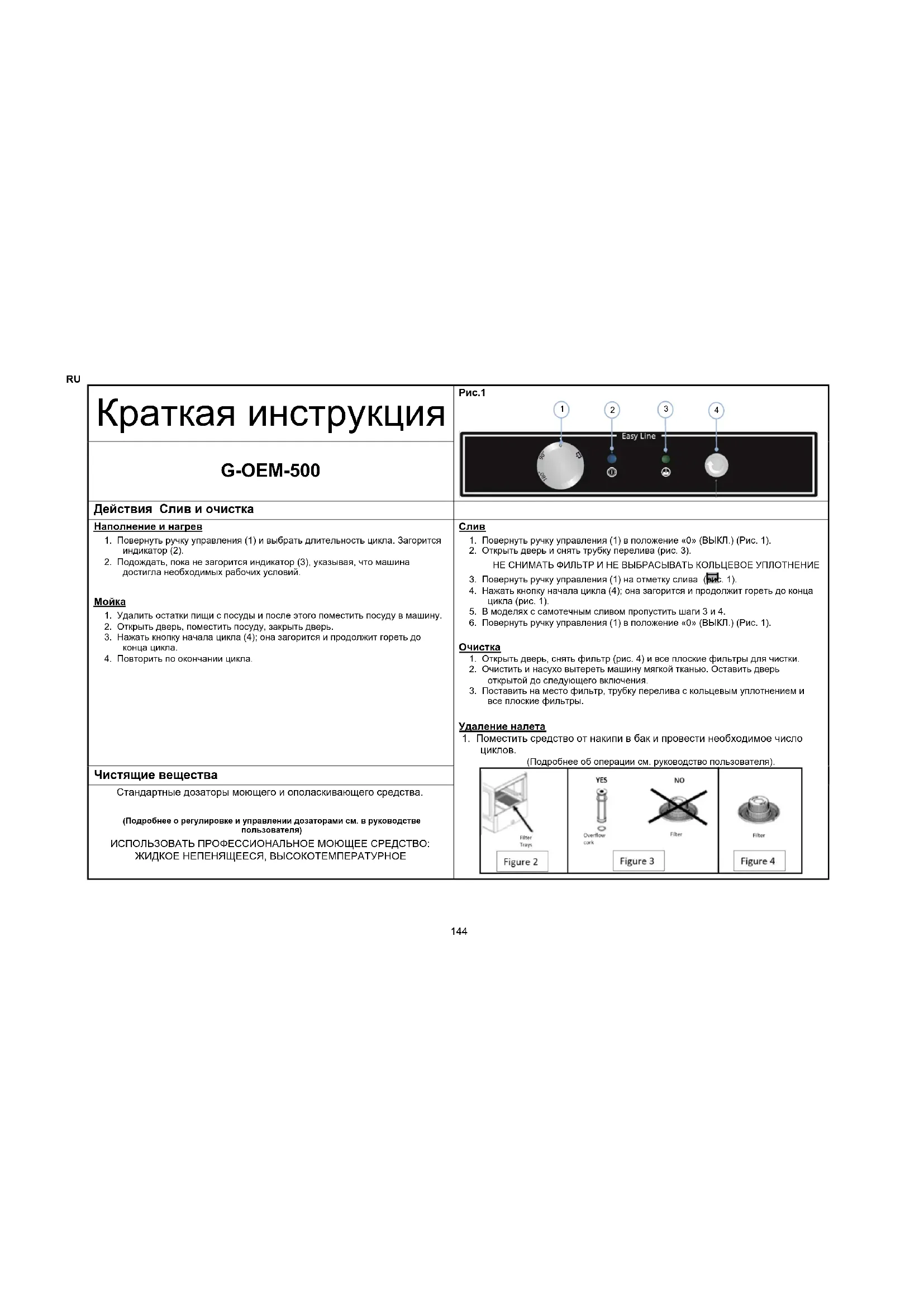

G-OEM-500 Действия Слив и очистка Наполнение и нагрев

1. Повернуть ручку управления (1) и выбрать длительность цикла. Загорится

2. Подождать, пока не загорится индикатор (3), указывая, что машина

достигла необходимых рабочих условий.

1. Удалить остатки пищи с посуды и после этого поместить посуду в машину.

2. Открыть дверь, поместить посуду, закрыть дверь.

3. Нажать кнопку начала цикла (4); она загорится и продолжит гореть до

4. Повторить по окончании цикла.

1. Повернуть ручку управления (1) в положение «0» (ВЫКЛ.) (Рис. 1).

2. Открыть дверь и снять трубку перелива (рис. 3).

НЕ СНИМАТЬ ФИЛЬТР И НЕ ВЫБРАСЫВАТЬ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ

3. Повернуть ручку управления (1) на отметку слива (рис. 1).

4. Нажать кнопку начала цикла (4); она загорится и продолжит гореть до конца

5. В моделях с самотечным сливом пропустить шаги 3 и 4.

6. Повернуть ручку управления (1) в положение «0» (ВЫКЛ.) (Рис. 1).

1. Открыть дверь, снять фильтр (рис. 4) и все плоские фильтры для чистки.

2. Очистить и насухо вытереть машину мягкой тканью. Оставить дверь

открытой до следующего включения.

3. Поставить на место фильтр, трубку перелива с кольцевым уплотнением и

все плоские фильтры. Удаление налета

1. Поместить средство от накипи в бак и провести необходимое число

(Подробнее об операции см. руководство пользователя). Чистящие вещества Стандартные дозаторы моющего и ополаскивающего средства. (Подробнее о регулировке и управлении дозаторами см. в руководстве пользователя) ИСПОЛЬЗОВАТЬ ПРОФЕССИОНАЛЬНОЕ МОЮЩЕЕ СРЕДСТВО: ЖИДКОЕ НЕПЕНЯЩЕЕСЯ, ВЫСОКОТЕМПЕРАТУРНОЕ

Рис.1 GM-OEM-500 Действия Слив и очистка Наполнение и нагрев

1. Закрыть дверь, нажать кнопку (1). Загорится индикатор в кнопке (1).

2. Подождать, пока не загорится индикатор (2), указывая, что машина

достигла необходимых рабочих условий.

1. Удалить остатки пищи с посуды и после этого поместить посуду в

2. Открыть дверь, поместить посуду, закрыть дверь.

3. Выбрать цикл кнопкой (4), (5) или (6). Загорится индикатор в кнопке,

показывая, что машина работает.

4. Повторить по окончании цикла.

Примечания: Чтобы ускорить нагрев, провести каждый цикл дважды только после того, как температура ополаскивания достигла 85°С. Если начать цикл, когда температура ополаскивания ниже 85°С, ЦИКЛ МОЙКИ ДЛИТСЯ ДОЛЬШЕ.

1. Когда машина включена, открыть дверь.

2. Достать фильтры (рис. 2) и трубку перелива (рис. 3).

НЕ СНИМАТЬ ФИЛЬТР И НЕ ВЫБРАСЫВАТЬ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ

3. Нажать и 3 с удерживать кнопку (4), чтобы провести слив. Начнет мигать

индикатор в кнопке (4).

4. Подождать, пока не погаснет индикатор кнопки (4).

5. В моделях с самотечным сливом пропустить шаги 3 и 4.

6. Нажать кнопку (1), чтобы выключить машину, и закрыть дверь.

1. Цикл регенерации в моделях SOFT проводится после каждого цикла слива.

Машина должна быть пустая.

2. Если светодиод (3) включен, заполните емкость для соли внутри машины

4. Нажать и 3 с удерживать кнопку (5).

5. Когда индикатор кнопки (5) начнет мигать, закрыть дверь.

6. Подождать, пока не погаснет индикатор кнопки (5).

7. Очистить внутренние поверхности машины.

1. Открыть дверь, снять фильтр (рис. 4) и все плоские фильтры для чистки.

2. Поставить на место фильтр, трубку перелива с кольцевым уплотнением и все

3. Очистить и насухо вытереть машину мягкой тканью. Оставить дверь открытой

до следующего включения. Удаление налета

1. Поместить средство от накипи в бак и провести необходимое число циклов.

(Подробнее об операции см. руководство пользователя). Чистящие вещества Стандартные дозаторы моющего и ополаскивающего средства. (Подробнее о регулировке и управлении дозаторами см. в руководстве пользователя) ИСПОЛЬЗОВАТЬ ПРОФЕССИОНАЛЬНОЕ МОЮЩЕЕ СРЕДСТВО: ЖИДКОЕ НЕПЕНЯЩЕЕСЯ, ВЫСОКОТЕМПЕРАТУРНОЕ

Рис.1 GT-OEM-500 Действия Слив и очистка Наполнение и нагрев

1. Закрыть дверь, нажать кнопку (1). Загорится индикатор в кнопке (1).

2. Подождать, пока машина не достигнет необходимой рабочей

температуры. Минимальная температура ополаскивания (3) 85°С, минимальная температура бака (4) 55°С.

1. Удалить остатки пищи с посуды и после этого поместить посуду в

2. Открыть дверь, поместить посуду, закрыть дверь.

3. Выбрать цикл кнопкой (5), (6) или (7). Загорится индикатор в кнопке,

показывая, что машина работает.

4. Повторить по окончании цикла.

Примечания: Чтобы ускорить нагрев, провести каждый цикл дважды только после того, как температура ополаскивания достигла 85°С. Если начать цикл, когда температура ополаскивания ниже 85°С, ЦИКЛ МОЙКИ ДЛИТСЯ ДОЛЬШЕ.

1. Когда машина включена, открыть дверь.

2. Достать фильтры (рис. 2) и трубку перелива (рис. 3).

НЕ СНИМАТЬ ФИЛЬТР И НЕ ВЫБРАСЫВАТЬ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ

3. Нажать и 3 с удерживать кнопку (5), чтобы провести слив. Начнет мигать

индикатор в кнопке (5).

4. Подождать, пока не погаснет индикатор кнопки (5).

5. В моделях с самотечным сливом пропустить шаги 3 и 4.

6. Нажать кнопку (1), чтобы выключить машину, и закрыть дверь.

1. Цикл регенерации в моделях SOFT проводится после каждого цикла слива.

Машина должна быть пустая.

2. Если светодиод (2) включен, заполните емкость для соли внутри машины

4. Нажать и 3 с удерживать кнопку (6).

5. Когда индикатор кнопки (6) начнет мигать, закрыть дверь.

6. Подождать, пока не погаснет индикатор кнопки (6).

7. Очистить внутренние поверхности машины.

1. Открыть дверь, снять фильтр (рис. 4) и все плоские фильтры для чистки.

2. Поставить на место фильтр, трубку перелива с кольцевым уплотнением и все

3. Очистить и насухо вытереть машину мягкой тканью. Оставить дверь открытой

до следующего включения. Удаление налета

1. Поместить средство от накипи в бак и провести необходимое число циклов.

(Подробнее об операции см. руководство пользователя). Чистящие вещества Стандартные дозаторы моющего и ополаскивающего средства. (Подробнее о регулировке и управлении дозаторами см. в руководстве пользователя) ИСПОЛЬЗОВАТЬ ПРОФЕССИОНАЛЬНОЕ МОЮЩЕЕ СРЕДСТВО: ЖИДКОЕ НЕПЕНЯЩЕЕСЯ, ВЫСОКОТЕМПЕРАТУРНОЕ

2. ОБЩАЯ ИНФОРМАЦИЯ И ПРЕДУПРЕЖДЕНИЯ

В этом руководстве описано управление, установка и обслуживание машины. В нем содержится вся необходимая информация и предупреждения для правильной установки и эксплуатации машины, а также информация о ее характеристиках и возможностях для эффективного использования.

ПЕРЕД ЗАПУСКОМ МАШИНЫ ВНИМАТЕЛЬНО ПРОЧЕСТЬ ИНСТРУКЦИИ В ЭТОМ РУКОВОДСТВЕ. Бережно хранить руководство для дальнейших справок. При передаче машины передать с ней руководство пользователя новому владельцу.

ЭТА МАШИНА ПРЕДНАЗНАЧЕНА ТОЛЬКО ДЛЯ ПРОФЕССИОНАЛЬНОГО ИСПОЛЬЗОВАНИЯ ОБУЧЕННЫМ ПЕРСОНАЛОМ. Качество машины обеспечивают выбор материалов и проектирование согласно директивам по безопасности ЕС (2014/35/ЕС по низковольтному оборудованию, 2014/30/ЕС по ЭМС, 2006/42/ЕС по машинам и оборудованию, 2011/65/ЕС по ограничению вредных веществ) и исчерпывающие испытания. К руководству прилагаются электрическая схема и схема установки отдельных

Все работы по установке, подключению, ремонту и наладке проводятся только АВТОРИЗОВАННЫМ ТЕХНИЧЕСКИМ СПЕЦИАЛИСТОМ согласно действующим в стране правилам и нормам. Производитель не несет ответственности в случае ошибочной установки

Неправильные установка, настройка и обслуживание могут привести к материальному ущербу и

Следует правильно выравнять машину и убедиться, что электрические кабели, шланги подачи и слива воды не пережаты и не перекручены. ЗАПРЕЩАЕТСЯ забираться на машину или ставить на нее тяжелые предметы, она рассчитана только на вес корзин с посудой, которую моет. Посудомоечная машина предназначена для мыться тарелок, стаканов и другой посуды со следами пищи для людей. Запрещается мыть в машине любые другие предметы.

В случае неисправности обратитесь в сервисный центр. ЗАПРЕЩАЕТСЯ ремонтировать машину неквалифицированным и неавторизованным

При использовании неоригинальных запасных частей гарантия аннулируется. Перед началом какиз-либо работ по обслуживанию отключить машину от электрической сети, закрыть клапан подачи воды. ЗАПРЕЩАЕТСЯ использовать едкие или абразивные вещества, кислоты, растворители и хлорсодержащие моющие средства, т.к. они повреждают компоненты. Эта машина предназначена для работы при температуре от 5°С до 40°С. Использовать только рекомендованные производителем корзины, моющие и ополаскивающие средства.

НЕСОБЛЮДЕНИЕ ЭТИХ ИНСТРУКЦИЙ ИЛИ НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ МАШИНЫ СНИМАЕТ С ПРОИЗВОДИТЕЛЯ ОТВЕТСТВЕННОСТЬ В ОТНОШЕНИИ ГАРАНТИИ И ВОЗМОЖНЫХ РЕКЛАМАЦИЙ.RU

3. ИНФОРМАЦИЯ О ПРОДУКЦИИ

Машина предназначена для мойки столовых приборов, изделий из стекла и другой посуды, используемой в отелях и кейтеринге. Это профессиональное устройство высокой производительности. На всех устройствах сбоку крепится паспортная табличка с идентификационными данными машины и ее техническими характеристиками. Не снимать паспортную табличку с машины. ПАСПОРТНАЯ ТАБЛИЧКА 1: НАЗВАНИЕ МОДЕЛИ 2: АРТИКУЛ МОДЕЛИ 3: СЕРИЙНЫЙ НОМЕР И ДАТА ПРОИЗВОДСТВА 4: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ 5: ХАРАКТЕРИСТИКИ ПОДКЛЮЧЕНИЯ К ВОДОПРОВОДУ Следует указывать эти данные при вызове сервисной службы.

3.1 Общие характериситки

MOD. Опции V НАПРЯЖЕНИЕ ПИТАНИЯ БОЙЛЕР БАК РАСХОД ВОДЫ (л/цикл) МОЩН. (Вт) Уровень шума ОБЪЕМ

3.2 Особые характеристики

МОДЕЛЬ ЦИКЛЫ МОЙКИ БУФЕРНЫЙ НАСОС СЛИВА ДОЗАТОР МОЮЩ. СР. ПЛОСКИЕ ФИЛЬТРЫ РАЗБРЫЗ-ГИВАТЕЛИ Н/Ж УМЯГЧИ-ТЕЛЬ ТЕРМОСТОП ПРОИЗВОДИ-ТЕЛЬНОСТЬ (корзины/ч) Кол. ЦИКЛ

Все работы по установке, подключению, ремонту и наладке проводятся только АВТОРИЗОВАННЫМ ТЕХНИЧЕСКИМ СПЕЦИАЛИСТОМ согласно действующим в стране правилам

Неправильные установка, настройка и обслуживание могут привести к материальному ущербу и травмам.

Снять упаковку с машины и проверить на повреждения от транспортировки. При наличии повреждений немедленно известить поставщика и перевозчика. В случае сомнений не использовать машину до оценки специалистом. Упаковка (пластик, пенополиуретан, скобы и пр.) потенциально опасна, не оставлять в зоне доступа детей. Перемещать машину погрузчиком или другим грузоподъемным средством, чтобы избежать повреждения. Перевезти машину к месту установки и затем снять упаковку. Вся упаковка пригодна для переработки. Правильно утилизировать упаковку.

4.2 Установка и выравнивание

Ножки машины регулируются по высоте поворотом, позволяя выставить необходимую высоту. Для оптимальной работы необходимо правильно выравнять машину. Пол в месте установки машины должен иметь достаточную грузоподъемность для полного веса машины с грузом. Перед установкой осмотреть место установки, чтобы предотвратить повреждения при использовании.

4.3 Подключение к электросети

Подключение к электросети осуществляет только квалифицированный электрик. Соблюдать действующие в стране установки правила и нормы в отношении подключения к электросетям. Убедиться, что напряжение сети совпадает с данными на табличке машины. Использовать гибкий кабель питания с маслоустойчивой оплеткой, весом не ниже кабеля в обычной изоляции из неопрена или аналогичного синтетического эластомера (H07RN-F). Использовать кабель питания с сечением, достаточным для номинального тока машины. Рядом с машиной в легком доступе устанавливается разъединитель для всех фаз с минимальным контактным зазором 3 мм. Разъединитель используется для отключения машины при установке, ремонте, чистке и обслуживании. Он также имеет плавкие предохранители под номинальный ток (А) машины. Также можно использовать подходящий термомагнитный выключатель. Устройство заземляется через дифференциальный выключатель. Производитель не несет ответственности за ущерб, вызванный несоблюдением этого требования. Немедленно сообщать производителю о каких-либо неполадках, замеченных при

Производитель не отвечает за какой-либо ущерб лицам или повреждение машины, вызванный неправильной установкой или несоблюдением характеристик производителя.RU

4.3.1 Электрические характеристики подключения

MOD. Опции Напряжение питания

4.3.2 Электрические характеристики машины

Электрические характеристики указаны на паспортной табличке. Если характеристики сети отличаются от указанных на табличке, в клеммной коробке можно настроить машину под различные варианты сетевого напряжения (230V 1N~, 230V 3~ or 400V 3N~). Рис. 6, 7, 8 В случае изменения сообщить поставщику, чтобы сохранить гарантию. Клеммная коробка находится за панелью машины.

Электрические характеристики могут менять ТОЛЬКО АВТОРИЗОВАННЫЕ ЛИЦА. Пользователям запрещено вмешиваться в устройство машины.

4.4 Подключение к водопроводу

Использовать новые шланги, поставляемые с машиной. Не использовать старые шланги. Перед подключением к водопроводу проверить качество воды. Рекомендованное качество воды: Температура воды (Т): макс. 60

Общая жесткость воды: 5 – 10 ⁰fH (французских градусов) pH: 6,5 - 7,5 7 – 14 ⁰eH (английских градусов) Загрязнения: Ø < 0.08 мм 9 – 18 ⁰dH (немецких градусов) Хлориды: макс. 150 мг/л Электропроводность 400 - 1,000 мкМс/см Хлор: 0,2 - 0,5 мг/л Если жесткость воды превышает 10°fH (французских градусов), следует установить умягчитель. Помимо качества воды, проверить давление в водопроводе. Это необходимо для правильной работы машины. Требуемое давление воды:

2 200 2,03 29 4 400 4,07 58,01 Если давление выше рекомендованного, установить на выходе регулятор давления Рис. 2. Если давление ниже рекомендованного, установить на месте подключения к водопроводу нагнетательный насос Рис. 3. Рис. 2. Прямое подключение шланга подачи воды. Рис. 3. Подключение нагнетательного насоса.

S → ЗАПОРНЫЙ КЛАПАН F → ФИЛЬТР H → ШЛАНГ ВОДЫ

E → СОЛЕНОИД B → ЭЛЕКТРОНАГНЕТАТЕЛЬНЫЙ НАСОС Для правильного подключения машины к водопроводу необходимо соблюдать следующие требования. Гидравлический контур оснащается клапаном для отключения подачи воды. Убедиться, что давление в водопроводе соответствует указанному выше.RU

Для оптимизации работы машины производитель рекомендует использовать воду температурой в указанных ниже пределах. Холодная вода Горячая вода 5 ⁰C < Tª < 25 ⁰C 40 ⁰C < Tª ≤ 60 ⁰C При использовании горячей воды, ее температура не может превышать 60°С. Все машины должны оснащаться винтовым соединением на 3/4”.

4.5 Подключение к канализации

Сливаемая вода должна течь свободно, поэтому сливная труба должна находиться ниже выхода слива рис. 4. Если сливная труба не находится ниже, то устанавливается сливной насос. Он устанавливается на высоте не выше 680 мм рис. 1, рис. 5. В этом случае насос заказывается при покупке машины или после поставки. Рис. 4 Установка слива Рис. 5. Установка слива на высоте с использованием сливного насоса. Сливной насос устанавливается только персоналом, авторизованным производителем, и производитель не принимает ответственность в случае неправильной установки.

4.6 Механический дозатор ополаскивающего средства

Установка: Поместить в емкость ополаскивающего средства шланг с маркировкой «Rinse Aid», расположенный на задней стороне машины. Прозрачные шланги позволяют следить за подачей средства. Принцип работы: Дозатор набирает ополаскивающее средство, если замечает потерю давления во время ополаскивания. Когда закрывается соленоидный клапан подачи, созданный вакуум вынуждает дозатор подсасывать жидкость, к которой он подключен. Настройка: Дозатор настраивается при установке для оптимальной мойки с самого начала. Настройки регулируются по типу ополаскивающего средства и по жесткости воды. В каждом цикле полоскания впрыскивается количество ополаскивателя, регулируемое в пределах от 0 до 4,5 см3, что соответствует перемещению ополаскивателя во всасывающей трубе длиной от 0 до 40 см. При каждом повороте регулировочного винта дозировка изменяется примерно на 4,4 см во всасывающей трубе (0,5 см3/поворот).

4.7 Электрический дозатор ополаскивающего средства

Установка: Поместить в емкость ополаскивающего средства шланг с маркировкой «Rinse Aid», расположенный на задней стороне машины. Прозрачные шланги позволяют следить за подачей средства. Принцип работы: Дозатор набирает ополаскивающее средство по сигналу электронного блока начать ополаскивание. Ополаскивающее средство вводится в БУФЕРНЫЙ БАК и затем смешивается с водой из бойлера для ополаскивания. Настройки: Дозатор настраивается при установке для оптимальной мойки с самого начала. Настройки регулируются по типу ополаскивающего средства и по жесткости воды. Поворачивайте регулировочный винт до достижения желаемой дозы (по часовой стрелке - для увеличения дозы, против часовой стрелки - для уменьшения).

0,7 Дозировка в промывке (мл, куб.

Для выбора ополаскивающего средства и настройки дозатора рекомендуется обратиться к квалифицированному специалисту в области химических средств для максимально эффективной промывки.

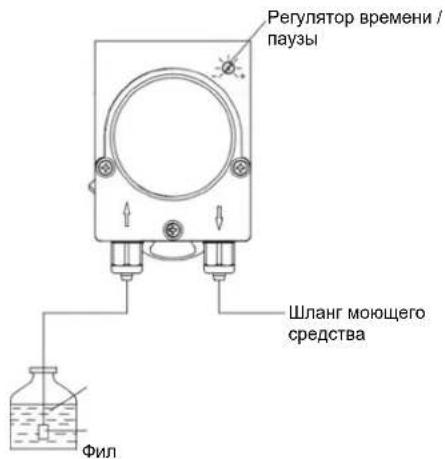

4.8 Дозатор моющего средства (опция)

Использовать только малопенящееся жидкое моющее средство для профессионального использования при высокой температуре. Производитель не рекомендует какую-то конкретную марку. С вопросами по подбору химических средств обращаться к местному поставщику моющих средств. Установка: вход дозатора моющего средства расположен спереди в моющем баке выше максимального уровня воды. Поместить в емкость моющего средства шланг с маркировкой «Detergent», расположенный на задней стороне машины. Это обеспечит подачу правильного количества моющего средства. Рис. 1 Установка: вход дозатора моющего средства должен быть спереди в моющем баке выше максимального уровня воды. Подробнее о подключение к электросети см. в электрической схеме. Отверстие для установки дозатора находится в баке и обозначено наклейкой «DETERGENT CONNEXION». Принцип работы: дозатор моющего средства включается при заборе воды, как в цикле ополаскивания, так и при заполнении. Настройка: Дозатор настраивается при установке устройства для оптимальной мойки с самого начала. Для этого поверните регулировочный винт до достижения желаемого количества (по часовой стрелке - для увеличения дозы, против часовой стрелки - для уменьшения).

0,7 Дозировка в промывке (мл, куб.

Для выбора моющего средства и настройки дозатора рекомендуется обратиться к квалифицированному специалисту в области химических средств для максимально эффективной промывки.

Упаковка состоит из деревянного паллета;

полипропиленовой ленты; пенополиуретана. Все упаковочные материалы пригодны для переработки. Правильная утилизация поможет защитить окружающую среду. За подробной информацией о переработке этих материалов обращаться в муниципальные органы власти. Утилизировать эти материалы согласно действующему законодательству.

ПЕРЕД ЗАПУСКОМ МАШИНЫ ВНИМАТЕЛЬНО ПРОЧЕСТЬ ИНСТРУКЦИИ В ЭТОМ РУКОВОДСТВЕ. ЭТА МАШИНА ПРЕДНАЗНАЧЕНА ТОЛЬКО ДЛЯ ПРОФЕССИОНАЛЬНОГО ИСПОЛЬЗОВАНИЯ ОБУЧЕННЫМ ПЕРСОНАЛОМ.

Ниже показаны шаги для оптимизации работы посудомоечной машины, а также все доступные

5.1.1 Знаки на панели управления (Fig. 9)

A. Ручка управления F. Цикл мойки 1(120 с) B. Индикатор питания машины G. Цикл мойки 2 (90 с) C. Индикатор готовности к работе F. Цикл мойки 3 (180 с) D. Кнопка и индикатор кнопки начала цикла I. Цикл слива (только мод. B) E. Выключение машины

5.1.2 Знаки на панели управления (Fig. 10)

J. Кнопка ВКЛ./ВЫКЛ. М. Цикл мойки 1 (90 с) / Слив (мод. B) Р. Индикатор недостатка соли (мод. SOFT) N. Цикл мойки 2 (120 с) / Регенерация (мод. SOFT) Q. Индикатор готовности к работе О. Цикл мойки 3 (180 c)

5.1.3 Знаки на панели управления (Fig. 11)

J. Кнопка ВКЛ./ВЫКЛ. М. Цикл мойки 1 (90 с) / Слив (мод. B) K. Дисплей температуры бойлера N. Цикл мойки 2 (120 с) / Регенерация (мод. SOFT) L. Дисплей температуры бака О. Цикл мойки 3 (180 c) Р. Индикатор недостатка соли (мод. SOFT)

5.1.4 Включение машины

Перед включением машины проверить следующее: Выключатель питания сети включен. Запорный клапан открыт. В водопроводе есть вода. Соответствующие фильтры установлены. Трубка перелива установлена на место. Чтобы включить машину модели G (рис. 9), повернуть ручку управления от отметки «0» на отметку «WASH CYCLE». В моделях GM (Fig.10) и GT (Fig.11), нажать кнопку ВКЛ./ВЫКЛ. один раз на 1,5 секунды.

5.1.5 Наполнение и нагрев

Сразу после включения машина начинает набирать воду. Сначала наполняется бойлер ополаскивания, затем моечный бак. Набор воды продолжается несколько минут. Когда вода в бак набрана, бойлер начинает нагреваться, после нагрева бойлера нагревается бак. Не рекомендуется начинать мойку, хотя это уже возможно, до нагрева машины до заданной температуры. На моделях G (рис. 9) и, GM (Fig.10) по достижении оптимальной температуры для мойки, загорается зеленый диод. На моделях GT (рис. 11) рабочая температура показана на дисплее (К и L).RU

Требуемая температура бойлера – 82–90°С, бака – 57–62°С (см. рис.). Рекомендуется менять воду в посудомоечной машине каждые 40–50 моек или не реже двух раз

Набор воды начинается, только если закрыта дверь машины. По соображениям безопасности машина не набирает воду с открытой дверью. Аварийные термостаты в бойлере и баке отключают нагрев соответствующего компонента в случае неисправности какого-либо из основных термостатов.

Во время первого за день нагрева бойлер может нагреваться выше, чем указано из-за тепловой инерции. Это не является неисправностью. Если при нагреве бойлера из сопел ополаскивателя выходит пар под давлением, необходимо вызвать сервисную службу.

5.1.6 Подготовка посуды

Перед мойкой посуды выполнить действия по подготовке: Удалить наиболее крупные остатки пищи перед размещением посуды в корзинах Сначала мыть стеклянные изделия. Положить тарелки в реечную корзину. Поставить бокалы вверх дном. Положить ножи и вилки в специальные корзины ручками вниз. Можно перемешивать разные типы столовых приборов. Поставить корзины для ножей и вилок в нижние корзины.

5.1.7 Выбор цикла мойки

Перед началом цикла мойки поместить в машину корзину с посудой и закрыть дверь. В моделях G (рис. 9) для начала мойки следует выбрать цикл мойки. У каждого цикла своя длительность, которая выбирается, исходя из требований пользователя. Затем нажать кнопку «START», цикл мойки начнется автоматически. В моделях GM (Fig.10) и GT (Fig.11), для начала мойки следует нажать кнопку одного из трех циклов, и запустить выбранный цикл. У каждого цикла своя длительность (90 с/120 с/180 с), которая выбирается, исходя из требований пользователя. Набор воды начинается, только если закрыта дверь машины. По соображениям безопасности машина не набирает воду с открытой дверью.

Модели GM (Fig.10) и GT (Fig.11), оснащены функцией термостопа. Термостоп обеспечивает постоянное ополаскивание при 85°С градусах. Это означает, что машина продолжает мойку, пока бойлер не достигнет идеальной температуры. Затем начинается цикл ополаскивания Если температура водопроводной воды ниже 50°С с активным термостопом, производительность мойки может снизиться.

5.1.9 Остановка цикла мойки и конец цикла мойки

Для остановки цикла мойки можно: выключить машину → цикл полностью останавливается; открыть дверь → когда дверь снова закрывается, цикл продолжается. В конце каждого цикла мойки достать корзину и дать посуде высохнуть на воздухе. Чистыми руками вынуть посуду из корзины, соблюдая осторожность, так как посуда очень горячая.

Существует два типа слива посудомоечных машин: самотеком и с помощью сливного насоса.

5.1.10.1 Самотечный слив

Вынуть трубку перелива из машины, и вода сольется самотеком. Из соображений безопасности использовать этот тип слива только после выключения машины.RU

5.1.10.2 Слив со сливным насосом (опция)

Слив с помощью сливного насоса предоставляется только по запросу. Сливной насос всегда устанавливается на сифон для предотвращения появления неприятных запахов. В моделях G (рис. 9), действовать следующим образом: Снять трубку перелива. Ручкой переключателя выбрать функцию слива (I). Закрыть дверь и нажать кнопку запуска цикла (D), цикл слива начнется автоматически. По окончании цикла (прим. через 160 с), вернуть на место трубку перелива. Теперь можно отключить машину. В моделях GM (Fig.10) и GT (Fig.11), действовать следующим образом: Снять трубку перелива. Открыть дверь, нажать кнопку M и удерживать ее 3 секунды, цикл слива начнется автоматически.

Чтобы провести слив с помощью сливного насоса, шланг должен находиться на высоте не выше 680 мм.

5.1.11 Регенерация машины

Машины моделей GM (Fig.10) и GT (Fig.11), оснащаются системой ручной регенерации или удаления накипи для воды жесткостью от 10°fH. Это значит, что поступающая в машину вода требует умягчения. Если эта система не установлена, скопление накипи в трубах машины может их перекрыть. Для корректной работы машины следует: Открыть дверь. Снять трубку перелива и подождать слива воды из бака. После слива бака, с открытой дверью, выбрать цикл регенерации кнопкой N (нажать и удерживать 3 с), пока не загорится индикатор. Закрыть дверь, начнется регенерация, индикатор горит и в конце цикла начинает

Примерно через 20 минут индикатор гаснет, показывая, что цикл регенерации

Когда цикл регенерации закончен, открыть дверь и поставить на место трубку

Закрыть дверь, машина начнет набирать воду в пустой бак. Каждую неделю класть соль в бак и аккуратно закрывать крышку.

Появление полос накипи на чистой посуде указывает на необходимость срочной регенерации. Рекомендуется чистить машину изнутри после проведения цикла регенерации.

5.1.12 Выключение машины

Чтобы выключить машину модели G (рис. 9), поверните ручку (A) на «0». Чтобы выключить машину модели GM (Fig.10) и GT (Fig.11), нажать кнопку ВКЛ./ВЫКЛ. и удерживать1,5 с. Не выключать машину во время мойки, так как это препятствует качественной очистке посуды

5.1.13 Чистка машины в конце дня

В конце дня чистить фильтры, дозаторы, разбрызгиватели и другие аксессуары. Это необходимо для продления срока службы машины. Для эффективного мытья посуды машина должна быть совершенно чистой и продезинфицированной.RU

Полезные советы ниже помогут максимально эффективно использовать посудомоечную

Всегда адекватно чистить машину, чтобы увеличить срок службы машины. В конце каждого дня убирать скопившиеся отходы. Для чистки машины не использовать абразивные, щелочные или кислотные вещества, хлорсодержащие моющие средства, растворители или производные бензина. Не использовать для чистки машины и в ее непосредственной близости (стены, пол) воду из шланга, пароочиститель или мойку под давлением. Для защиты от случайного попадания воды в машину, убедиться, что нижнюю планку машины не заливает при мойке пола. Не мыть машину водой под давлением. Мыть только столовые приборы, стеклянные изделия и посуду, контактировавшие с пищей для людей. Каждый день проверять вращение разбрызгивателей. В начале каждого дня проверять уровни соли, ополаскивающего и моющего средств. Дважды в год вызвать сервисную службу для обслуживания машины: o Чистки водного фильтра. o Чистки нагревательных элементов от накипи. o Проверки состояния уплотнителей. o Проверки состояния деталей. o Регулировки дозаторов. o Затягивания контактов на клеммах. При повреждении кабеля питания, его необходимо заменить, чтобы предотвратить риски. Замену осуществляет производитель, сервисная служба или квалифицированный специалист.

5.2.2 Моющее и ополаскивающее средство

При смене моющего или ополаскивающего средства следует подобрать настройки под него. Эту настройку осуществляет только квалифицированный специалист. Использовать только моющие средства для профессиональных посудомоечных машин. Не использовать пенящиеся моющие средства. Категорически запрещено использовать моющие средства для бытового применения.

При работе с химическими веществами соблюдать инструкции по безопасности. Использовать адекватную защитную одежду, перчатки и защитные очки при работе с химическими веществами. Не смешивать разные моющие средства.

5.2.3 Санитарные регламенты

Не касаться чистой посуды грязными или жирными руками. Насухо вытирать посуду чистыми стерилизованными полотенцами. Мы рекомендуем не начинать мытье, пока машина не нагреется до нужной температуры. Это обеспечит более тщательную дезинфекцию и мойку. Сливать воду из бака не реже двух раз в день или каждые 40/50 циклов мойки.

5.2.4 Оптимальные результаты

Для оптимальных результатов мытья производитель рекомендует: Начинать мыть посуду, когда машина готова к работе. Всегда проверять правильную установку дозаторов. Поддерживать идеальную чистоту машины.

5.2.5 Длительный простой

Если машина долгое время не используется (праздничные дни, перерыв в работе предприятия и т.п.), следует: Полностью слить воду из машины, включая бойлер. Тщательно очистить машину. Оставить дверь машины открытой. Перекрыть клапан подачи воды. Отключить машину от электросети. Если температура может опуститься до нуля и ниже, обратиться в сервисную службу для защиты от холода.RU

Ниже описаны действия в случае неполадки или ошибки управления. В таблице приведены возможные причины и решения. В случае сомнений или если проблема не решается, следует обратиться в сервисную службу.

Не трогать электрические компоненты, они находятся под напряжением, опасно для жизни. НЕПОЛАДКА ПРИЧИНА РЕШЕНИЕ Машина не включается Нет питания. Проверить срабатывание термомагнитного выключателя. Перегорели плавкие предохранители. Вызвать сервисного специалиста для выявления

Разомкнут выключатель питания сети. Замкнуть выключатель.

наполняется водой Закрыт клапан на линии подачи воды. Открыть клапан. Засорены сопла разбрызгивателя. Очистить сопла и проверить коромысла на скопление известкового налета. Засорен фильтр электромагнитного клапана. Вызвать сервисного специалиста для чистки

Неисправен насос ополаскивателя. Вызвать сервисного специалиста для замены прессостата. Неисправен прессостат. Вызвать сервисного специалиста для замены прессостата. Дверь закрыта не до конца. Закрыть дверь. Некачественное мытье Засорены разбрызгиватели

Тщательно очистить разбрызгиватели. Недостаточно моющего

Вызвать сервисного специалиста для настройки

Грязные фильтры. Тщательно очистить фильтры. Пена в машине. Неподходящее моющее средство. Связаться с сервисной службой заказа подходящего моющего

Слишком много ополаскивающего средства. Вызвать сервисного специалиста для настройки

Температура нижнего бака 50°С. Неисправность или ошибка настройки термостата. Вызвать сервисного специалиста для ремонта. Слишком короткий цикл для этого уровня загрязнений. Выбрать более долгий цикл. Грязная вода. Слить моечный бак и залить чистую воду. Посуда и приборы

Залить ополаскивающее средство в контейнер. Мало ополаскивающего

Вызвать сервисного специалиста для настройки

Посуда пробыла в машине слишком долго. По окончании цикла, вынуть корзину из машины и дать высохнуть на воздухе. Температура ополаскивания ниже 80°С. Вызвать сервисного специалиста для диагностики. Царапины или пятна на

Слишком много ополаскивающего средства. Вызвать сервисного специалиста для настройки дозатора.RU

Жесткая вода. Проверить жесткость воды и по возможности немедленно провести цикл регенерации. Недостаточно соли в контейнере. При необходимости добавить соль в контейнер. Следы соли в баке. При заполнении контейнера с солью, не просыпать соль в бак.

останавливается во время работы Перенапряжение сети. Вызвать сервисного специалиста для изменения подключения к электросети. Сработала защита машины. Перезапусить устройство безопасности, при повторном срабатывании вызвать сервисную

останавливается и наоплняется водой во время мойки Засорена трубка прессостата. Слить бак и тщательно очистить. Неисправен прессостат. Вызвать сервисного специалиста для замены. Неправильно установлена трубка перелива. Правильно установить трубку перелива. Машина не запускает

Дверь закрыта не до конца. Закрыть дверь и, если она открывается, вызвать сервисного специалиста для настройки натяжителей.

микровыключатель двери. Вызвать сервисного специалиста для замены. Машина не сливает воду полностью Машина плохо выравнена. Выровнять машину. В случае сомнений обратиться в сервисную службу. Неисправен прессостат. Вызвать сервисного специалиста для замены прессостата.

6.1 Диагностика ошибок (рис. 8)

ОШИБКА НАЗВАНИЕ РЕАКЦИЯ E1 ОТКРЫТА ДВЕРЬ Индикатор включения/выключения на 0,5 секунды, гаснет на 2 секунды и снова загорается. Это продолжается, пока открыта дверь и не закончен выбранный цикл. E2 ЗАПОЛНЕНИЕ БАКА Индикатор включения/выключения дважды загорается на 0,5 с, затем гаснет на 2 секунды, затем снова дважды мигает. Это продолжается, пока вода в баке не достигнет правильного уровня за указанное время. E3 СЛИВ БАКА Индикатор включения/выключения загорается трижды на 0,5 с, затем гаснет на 2 с, затем снова мигает трижды. Это продолжается, пока сливной насос не сольет воду из бака до правильного уровня за указанное время. E4 НАГРЕВ БОЙЛЕРА Индикатор включения/выключения загорается четыре раза на 0,5 с, гаснет на 2 с и снова мигает четыре раза. Это продолжается, пока вода в бойлере не достигнет нужной температуры за заданное время. E5 НАГРЕВ БАКА Индикатор включения/выключения загорается пять раз на 0,5 с, затем гаснет на 2 с и снова мигает пять раз. Это продолжается, пока вода в баке не достигнет нужной темпераутры за заданное время.

ПРИМЕЧАНИЕ: Если возникла неисправность, не указанная выше, обратиться в сервисную службу. Производитель сохраняет право на изменения технических характеристик.

7. Утилизация продукции

Согласно директиве ЕС 2012/19/EU по утилизации электрического и электронного оборудования бытовые приборы нельзя утилизировать с обычными ТБО. Приборы собираются отдельно для оптимизации расходов повторного использования и переработки материалов, а также для предотвращения загрязнения атмосферы и для защиты населения. Знак перечеркнутого мусорного бака указывает на обязанность пользователя по раздельному сбору мусора. Подробнее об утилизации приборов можно узнать у дилера или муниципальных органов власти.DA
