Produkttype	Professionel opvaskemaskine
Mærke	Scancool
Model	GD510BDDSS
Anvendelse	Professionel (restauranter, hoteller)
Elektrisk forsyning	230 V ~ 50/60 Hz, 1N
Maksimal effekt	3,4 kW
Nominel strøm	15 A
Nettovægt	54 kg
Kedelkapacitet (skylning)	7 liter
Kedeltemperatur	85 °C
Beholderkapacitet (vask)	25 liter
Beholdertemperatur	60 °C
Vandforbrug pr. cyklus	2,7 liter
Støjniveau	65 dBA
Antal vaskecyklusser	1 (120 sekunder)
Vaskekapacitet	30 kurve pr. time
Specielle funktioner	Afløb ved tyngdekraft eller pumpe (ekstraudstyr), regenerering (SOFT-modeller), Termo-stop (GM/GT-modeller)
Rengøring og vedligeholdelse	Daglig rengøring af filtre og dispensere; regelmæssig afkalkning; brug af ikke-skummende flydende industrielt rengøringsmiddel
Materiale	Rustfrit stål (skyllearme i rustfrit stål)
Sikkerhed	Sikkerhedstermostat, hovedafbryder, dør med mikrokontakt, overbelastningsbeskyttelse
Dosatorer	Mekanisk (eller elektrisk afhængig af version) skyllemiddeldosator og vaskemiddeldosator (ekstraudstyr)

Ofte stillede spørgsmål - GD510BDDSS Scancool

Hvordan starter jeg Scancool GD510BDDSS opvaskemaskine?

Før start, kontroller at hovedafbryderen er tændt, vandhanen er åben, filtre og overløbsrør er på plads. For G-modeller, drej vælgeren til en vaskcyklus. For GM/GT-modeller, tryk på ON/OFF-knappen i 1,5 sekund. Maskinen fyldes og opvarmes automatisk.

Hvilken type vaskemiddel skal jeg bruge?

Brug udelukkende et flydende industrielt vaskemiddel, egnet til høje temperaturer, ikke-skummende. Brug aldrig husholdningsvaskemiddel eller skummende vaskemiddel. Følg sikkerhedsanvisningerne ved håndtering.

Hvordan tømmer jeg maskinen?

For tyngdekraftafløb: sluk maskinen, åbn døren, fjern overløbsrøret og lad vandet løbe ud. For pumpeafløb: fjern overløbsrøret, vælg derefter tømningsfunktion eller tryk i 3 sekunder på den relevante knap afhængig af model. Luk døren for at starte tømning.

Hvad gør jeg, hvis maskinen ikke fyldes?

Kontroller at vandhanen er åben, at skylle dyser ikke er blokerede, at magnetventilens filter er rent, og at døren er ordentligt lukket. Hvis problemet fortsætter, kontakt teknisk service.

Hvordan udfører jeg regenereringscyklussen (SOFT-modeller)?

Åbn døren, fjern overløbsrøret for at tømme tanken. Tryk på regenereringsknappen (normalt knap N) i 3 sekunder, indtil indikatorlyset tændes. Luk døren: cyklussen varer ca. 20 minutter. Når den er færdig, sæt overløbsrøret tilbage, og maskinen fyldes automatisk.

Hvorfor er opvasken ikke tør?

Kontroller niveauet af skyllemiddel i beholderen og doseringsindstillingen. Sørg for at skylletemperaturen når mindst 80°C. Tag opvasken ud umiddelbart efter cyklussen for at fremme lufttørring.

Hvordan rengør jeg maskinen ved dagens slutning?

Fjern og rengør filtre, filterbakker og overløbsrør. Rengør indersiden med en ikke-slibende klud. Lad døren stå åben for at tørre. Udfør en tømningscyklus om nødvendigt. Skift vandet i tanken efter 40-50 vaske.

Hvad betyder fejlkoderne E1 til E5?

E1: dør åben; E2: problem med påfyldning af beholderen; E3: problem med tømning; E4: kedelopvarmning defekt; E5: beholderopvarmning defekt. ON/OFF-indikatoren blinker det tilsvarende antal gange. Kontakt teknisk service, hvis problemet fortsætter.

Hvilket vandtryk kræves?

Det dynamiske tryk skal være mellem 2 og 4 bar (200-400 kPa). Hvis trykket er for højt, installeres en trykregulator. Hvis det er for lavt, er en trykforøgerpumpe nødvendig.

Hvordan justerer jeg skyllemiddeldosatoren?

Drej justeringsskruen på den mekaniske dosator: hver omdrejning svarer til ca. 0,5 cm³ (4,4 cm længde i slangen). For elektriske dosatorer, drej skruen fra 1 til 5, hvor position 1 svarer til 0,4 ml pr. skyllecyklus og position 5 til 2 ml. Justér efter vandets hårdhed og det anvendte produkt.

BRUGSANVISNING GD510BDDSS Scancool

5.1.10.2 Tömma med tömningspump (tillval)

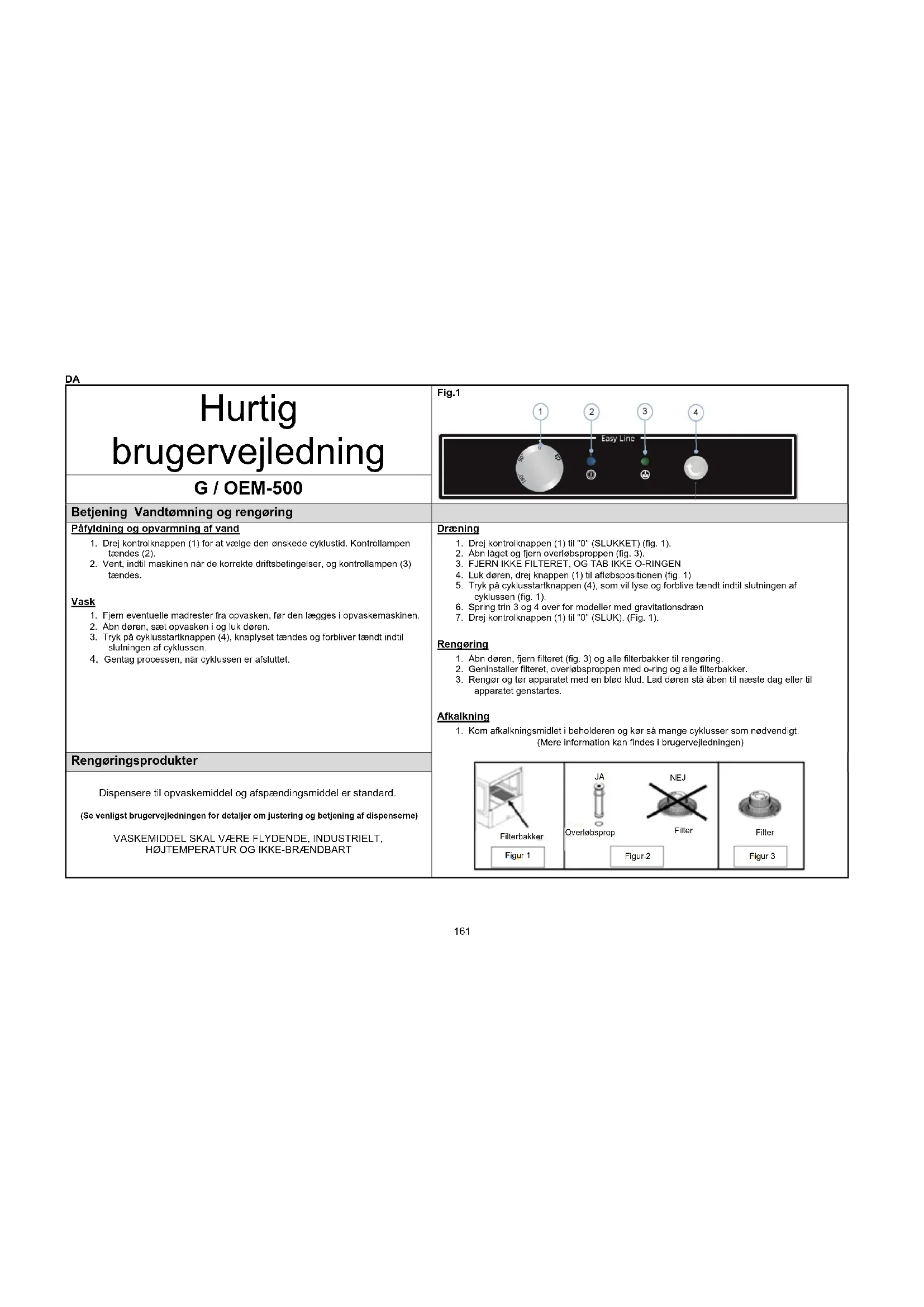

HurtigbrugervejledningG / OEM-500	Fig.1
Betjening Vandtømning og rengøring
Påfyldning og opvarmning af vand1. Drej kontrolknappen (1) for at vælge den ønskede cyklustid. Kontrollampen tændes (2).2. Vent, indtil maskinen når de korrekte driftsbetingelser, og kontrollampen (3) tændes.Vask1. Fjern eventuelle madrester fra opvasken, før den lægges i opvaskemaskinen.2. Åbn døren, sæt opvasken i og luk døren.3. Tryk på cyklusstartknappen (4), knaplyset tændes og forbliver tændt indtil slutningen af cyklussen.4. Gentag processen, når cyklussen er afsluttet.	Dræning1. Drej kontrolknappen (1) til "0" (SLUKKET) (fig. 1).2. Åbn låget og fjern overløbsproppen (fig. 3).3. FJERN IKKE FILTERET, OG TAB IKKE O-RINGEN4. Luk døren, drej knappen (1) til afløbspositionen (fig. 1)5. Tryk på cyklusstartknappen (4), som vil lyse og forblive tændt indtil slutningen af cyklussen (fig. 1).6. Spring trin 3 og 4 over for modeller med gravitationsdræn7. Drej kontrolknappen (1) til "0" (SLUK). (Fig. 1).Rengøring1. Åbn døren, fjern filteret (fig. 3) og alle filterbakker til rengøring.2. Geninstaller filteret, overløbsproppen med o-ring og alle filterbakker.3. Rengør og tør apparatet med en blød klud. Lad døren stå åben til næste dag eller til apparatel genstartes.Afkalkning1. Kom afkalkningsmidlet i beholderen og kør så mange cyklusser som nødvendigt.(Mere information kan findes i brugervejledningen)
Rengøringsprodukter
Dispensere til opvaskemiddel og afspændingsmiddel er standard.(Se venligst brugervejledningen for detaljer om justering og betjening af dispenserne)VASKEMIDDEL SKAL VÆRE FLYDENDE, INDUSTRIELT,H∅JTEMPERATUR OG IKKE-BRÆNDBART

Hurtig brugervejledning

G / M-OEM-500

Virkning Vandtømning og rengøring

Päfyldning og opvarmning

1. Luk døren, tryk på knappen (1). Baggrundslyset på knappen (1) lyser
2. Vent, indtil maskinen når de korrekte driftsbetingelser, og kontrollampen (2) tændes.

Vask

1. Fjern eventuelle rester fra servicet, inden du sætter det i opvaskemaskinen.
2. Åbn døren, sæt opvasken i, luk døren.
3. Vælg cyklus ved at trykke på knappen (4), (5) eller (6). Når den valgte cyklusknap lyser, kører maskinen.
4. Gentag processen, när cyklussen er afsluttet.

BEMAERKNINGER:

For at fremskynde opvarmningsprocessen skal du køre et par cyklusser, men først efter at have nået skylletemperaturen på 85°C. Hvis du starter vaskecyklussen, før den mindste skylletemperatur på 85°C er nået VASKECYKLUSSEN KAN TAGE LÄNGERE TID.

Rengøringsprodukter

Dispensere til opvaskemiddel og afspændingsmiddel er standard.

(Se venligst brugervejledningen for detaljer om justering og betjening af dispenserne)

VASKEMIDDEL SKAL VÆRE FLYDENDE, INDUSTRIELT, H∅JTEMPERATUR OG IKKE-BRÆNDBART

Fig.1

Dræning

1. Abn døren, när maskinen er tændt.
2. Træk filterbakkerne (fig. 2) og overløbsproppen (fig. 3) ud.
   FJERN IKKE FILTERET OG PAS PÅ IKKE AT MISTE O-RINGEN.
3. Tryk på knappen (4) i 3 sekunder for at starte tømningscyklussen. Baggrundslyset på knappen (5) begynder at blinke.
4. Vent, indtil baggrundslyset på knappen (4) slukker.
5. Spring trin 3 og 4 over for modeller med gravitationsdræn.
6. Tryk på knappen (1) for at slukke for maskinen og lukke døren.

Regenerering

1. Regenereringscyklussen på blødgøringsmodeller kan startes efter tørrecyklussen. Maskinen skal være tom.
2. Hvis LED'en (3) er tændt, skal du fylde saltdåsen inde i maskinen.
3. Åben døren.
4. Tryk og hold knappen (5) nede i 3 sekunder.
5. Når baggrundsbelysningen på knappen (5) begynder at blinke, skal du lukke døren
6. Vent, indtil baggrundslyset på knappen (5) slukker.
7. Rengør maskinens indvendige dele.

Rengøring

1. Åbn døren, fjern filteret (fig. 3) og alle filterbakker til rengøring
2. Geninstaller filteret, overløbsproppen med o-ring og alle filterbakker.
3. Rengør og tør apparatet med en blød klud. Lad døren stå åben til næste dag eller til apparatet genstartes.

Afkalkning

1. Kom afkalkningsmidlet i beholderen og kør så mange cyklusser som nødvendigt. (Mere information kan findes i brugervejledningen)

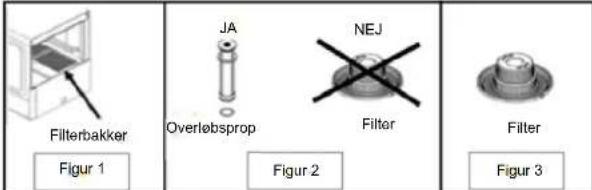

Filterbakker Overabsprop JA NEJ Filter Filter Figur 1 Figur 2 Figur 3

Hurtig vejledningG / T-OEM-500	Fig.1
Virkning Vandtømning og rengøring
Påfyldning og opvarming1. Luk døren, tryk på knappen (1). Baggrundslyset på knappen (1) lyser2. Vent, indtil maskinen nár de korrekte driftsbetingelser, Skylletemperaturen (3) skal vare mindst 85°C og vandtemperaturen i vaskekammeret (4) skal vare mindst 55°C.Vask1. Fjern eventuelle rester fra servicet, inden du sætter det i opvaskemaskinen.2. Åbn døren, sæt opvasken i, luk døren.3. Vælg cyklus ved at trykke på knappen (5), (6) eller (7). Når den valgte cyklusknap lyser, kører maskinen.4. Gentag processen, nár cyklussen er afsluttet.BEMÆRKNINGER:For at fremskynde opvarmningsprocessen skal du køre et par cyklusser, men først efter at have náet skylletemperaturen på 85°C.Hvis du starter vaskecyklussen, før den mindste skylletemperatur på 85°C er náet VASKECYKLUSSEN KAN TAGE LÆNGERE TID.	Dræning1. 1. Drej kontrolknappen (1) til "0" (SLUKKET) (fig. 1).2. 2. Åbn døren og fjern overløbsproppen (fig. 3).3. FJERN IKKE FILTERET, OG TAB IKKE O-RINGEN4. 3. Luk døren, drej knappen (1) til afløbspositionen (fig. 1)5. 4. Tryk på cyklusstartknappen (4), som vil lyse og forblive tændt indtil slutningen af cyklussen (fig. 1).6. 5. Spring trin 3 og 4 over, gælder for modeller med gravitationsdræn7. 6. Drej kontrolknappen (1) til "0" (SLUK). (Fig. 1).Regenerering1. Regeneringscyklussen på blødgøringsmodeller kan startes efter tørrecyklussen. Maskinen skal vare tom.2. Hvis LED'en (2) er tændt, skal du fylde saltdåsen inde i maskinen.3. Åben døren.4. Tryk og hold knappen (6) nede i 3 sekunder.5. Når baggrundsbelysningen på knappen (6) begynder at blinke, skal du lukke døren.6. Vent, indtil baggrundslset på knappen (6) slukker.7. Rengør maskinens indvendige dele.Rengøring1. Åbn døren, fjern filteret (fig. 3) og alle filterbakker til rengøring.2. Geninstaller filteret, overløbsproppen med o-ring og alle filterbakker.3. Rengør og tør apparatet med en blød klud. Lad døren stå aben til næste dag eller til apparatet genstartes.Afkalkning1. Kom afkalkningsmidlet i beholderen og kør så mange cyklusser som nødvendigt.(Mere information kan findes i brugerveiledningen)
Rengøringsprodukter
Dispensere til opvaskemiddel og afspændingsmiddel er standard.(Se venligst brugervejledningen for detaljer om justering og betjening af dispenserne)VASKEMIDDEL SKAL VARE FLYDENDE, INDUSTRIELT, H∅JTEMPERATUR OG IKKE-BRÆNDBART

DA

1. INDHOLDSFORTEGNELSE

1. INDHOLDSFORTEGNELSE 164
2. INFORMATIONER OM BRUGERVEJLEDNINGEN OG ADVARSLER....165
3. DETALJERET INFORMATION ....166

3.1 Generelle tekniske data.... 166
3.2 Detaljerede egenskaber 166

1. MONTERINGSVEJLEDNING....167

4.1 Fjernelse af emballage 167
4.2 Montering af apparatet 167
4.3 Elektrisk tilslutning 167

4.3.1 Elektrisk specifikation af installationen 168
4.3.2 Konfiguration af apparatets elektriske spænding ....168

4.4 Hydraulisk tilslutning 168
4.5 Afløbstilslutning.... 169
4.6 Mekanisk afspændingsmiddel dispenser 169
4.7 Elektrisk afspændingsmiddel dispenser (KUN W MODEL).... 169
4.8 Vaskemiddelbeholder (ekstraudstyr).... 170
4.9 Genbrug....171

1. BRUGER- OG VEDLIGEHOLDELSESVEJLEDNING ....172

5.1 Drift 172

5.1.1 Kontrolpanel symboler Fig. 9....172
5.1.2 Kontrolpanel symboler Fig. 10....172
5.1.3 Kontrolpanel symboler Fig. 11....172
5.1.4 Tænd for opvaskemaskinen 172
5.1.5 Påfyldning og opvarmning af vand 172
5.1.6 Tilberedning af retter....173
5.1.7 Valg af vaskecyklus 173
5.1.8 Thermo-Stop....173
5.1.9 Stop vaskecyklus og afslutning af vaskecyklus....173
5.1.10 Tømning af opvaskemaskinen....173
5.1.11 Regenereringscyklus (kun SOFT-modeller)....174
5.1.12 Sluk opvaskemaskinen....174
5.1.13 Rengøring af opvaskemaskinen sidst på dagen 174

5.2 Nyttige anvisninger 174

5.2.1 Vedligeholdelse 174
5.2.2 Afspændingsmiddel og opvaskemiddel....175
5.2.3 Hygiejnebestemmelser....175
5.2.4 Bedste resultater....175
5.2.5 Længere ude af drift ....175

1. FEJL, ALARMER OG DRIFTSFEJL....176

6.1 Diagnostik (Fig.8).... 177
7. PRODUKTGENBRUG....177

2. INFORMATIONER OM BRUGERVEJLEDNINGEN OG ADVARSLER

Denne brugervejledningen indeholder information, der skal hjælpe dig med drift, installation og vedligeholdelse af det udstyr, som virksomheden har leveret. Brugervejledningen indeholder alle nødvendige oplysninger og advarsler for at sikre korrekt montering og brug af apparatet; dets egenskaber og muligheder er også beskrevet, hvilket giver dig mulighed for at drage fuld fordel af alle dens funktioner.

LÆS INSTRUKTIONERNE ANGIVET I DENNE BRUGERVEJLEDNING, F∅R DU BETJENER APPARATET

Opbevar brugervejledningen et sikkert sted til reference.

Hvis apparatet sælges eller flyttes til et andet sted, skal denne brugervejledning videregives til den nye bruger.

APPARATET ER KUN BEREGNET TIL PROFESSIONEL BRUG OG B∅R BETJENES AF KVALIFICERET PERSONALE.

• Materialevalg, konstruktion i overensstemmelse med CE-sikkerhedsdirektiverne (2014/35/EC - Lavspændingsdirektivet, 2014/30/EC - EMC-direktivet, 2006/42/EF - Maskindirektivet, 2011/65/EU-RoHS2) og komplet testning sikrer kvaliteten af dette apparat. Ud over denne brugervejledning finder du i maskinen: et ledningsdiagram og en tabel med markeringer.
• Placering og montering samt eventuelle reparationer og ændringer skal altid udføres af en AUTORISERET TEKNIKER i overensstemmelse med de gældende regler i dit land. Producenten er ikke ansvarlig for fejl på apparatet, hvis det er blevet installeret forkert.
• Installation, forkert justering, forkert vedligeholdelse eller brug af apparatet kan forårsage skade på ejendom og personskade.
• Opvaskemaskinen skal være korrekt nivelleret, sørg for at elkabler og vandtilførsels-/afløbsslanger ikke kommer i klemme eller knækker.
• UNDGÅ at træde på eller placere tunge genstande på opvaskemaskinen, da apparatet er designet til kun at rumme kurven med tallerkener, der skal vaskes.

• Opvaskemaskinen er designet til at vaske tallerkener, glas og andre køkkenredskaber tilsmudset med madrester. Andre genstande må ikke vaskes i opvaskemaskinen.

• I tilfælde af en enhedsfejl skal Det tekniske servicecenter underrettes.

• Ukvalificeret og uautoriseret personale MÅ IKKE reparere apparatet.
• Brug af ikke-originale reservedele vil ugyldiggøre garantien.
• Opvaskemaskinen være koblet fra strømforsyningen, og vandtilførselsventilen skal være lukket, under alle vedligeholdelsesoperationer.
• BRUG IKKE slibende eller ætsende produkter, syrer, opløsningsmidler eller klorbaserede rengøringsmidler til at rengøre opvaskemaskinen, da de kan beskadige apparatets dele.
• Apparatet er designet til at fungere ved en omgivende temperatur mellem 5 °C og 40 °C.
• Der må kun bruges kurve, opvaskemidler og skyllemidler anbefalet af producenten.

MANGLENDE OVERHOLDELSE AF DE GIVNE INSTRUKTIONER ELLER UKORREKT BRUG AF APPARATET FRITAGER PRODUCENTEN FRA ENHVER GARANTIFORPLIGTELSE OG ANSVAR FOR EVENTUELLE KRAV.

DA

Det købte apparat er designet til vask af tallerkener, bordglas og andre køkkenredskaber, der bruges i hoteller og catering. Det er et industrielt apparat med høj effektivitet til opvask. Produktets egenskaber nedenfor giver dig mulighed for bedre at forstå dets funktioner.

Alle apparater har et navneskilt med oplysninger, der identificerer enheden og tekniske egenskaber.

MOO. REF. 1 2 SN. 3 V. ~ Hz. A. kW. kw. kW. IP Water KPb ( bar ) Water Inlet Max Temp °C 5 CE Max in EU

1: APPARATNAVN
2: APPARATETS REFERENCENUMMER
3: SERIENUMMER + PRODUKTIONSDATA
4: ELEKTRISK SPECIFICATION
5: VANDSPECIFICATION

3.2 Detaljerede egenskaber

MOD.	VASKECY KLUSSER		EKSPANTIO NSBEHOL DER	VANDAFL∅BSP UMPE	DOSERING AF RENG∅RING SMIDDEL	FILTERBA KKER	Rustfrie skyllearme	SOFT	TERMO STOP	YDEEVNE (kurve/h)
	No	LÆNGDE (s
G-OEM-500	1	120	-	-	-	-	-	-	NEJ 30
G-OEM-500 DD -				-	JA	-	-	-
G-OEM-500 B -				JA	-	-	-	-
G-OEM-500 UK -				-	-	-	-	-
G-OEM-500 F -				-	-	JA	-	-
G-OEM-500 SA			-	-	-	-	JA	-
G-OEM-500 W DD			JA	-	JA	-	-	-
G(M/T)-OEM-500	3	90	-	-	-	-	-	-	JA 40
G(M/T)-OEM-500 DD			-	-	JA	-	-	-
G(M/T)-OEM-500 B			-	JA	-	-	-	-
G(M/T)-OEM-500 UK			-	-	-	-	-	-
G(M/T)-OEM-500 F			-	-	-	JA	-	-
G(M/T)-OEM-500 SA			-	-	-	-	JA	-
G(M/T)-OEM-500 W DD			JA	-	JA	-	-	-
G(M/T)-OEM-500 SOFT			-	-	-	-	-	JA
G-OEM-510	2	90	-	-	-	-	-	-	NEJ 40
G-OEM-510 DD -				-	JA	-	-	-
G-OEM-510 B -				JA	-	-	-	-
G-OEM-510 UK -				-	-	-	-	-
G-OEM-510 F -				-	-	JA	-	-
G-OEM-510 SA			-	-	-	-	JA	-
G-OEM-510 W DD			JA	-	JA	-	-	-
G(M/T)-OEM-510	3	90	-	-	-	-	-	-	JA 40
G(M/T)-OEM-510 DD			-	-	JA	-	-	-
G(M/T)-OEM-510 B			-	JA	-	-	-	-
G(M/T)-OEM-510 UK			-	-	-	-	-	-
G(M/T)-OEM-510 F			-	-	-	JA	-	-
G(M/T)-OEM-510 SA			-	-	-	-	JA	-
G(M/T)-OEM-510 W DD			JA	-	JA	-	-	-
G(M/T)-OEM-510 SOFT			-	-	-	-	-	JA

4. MONTERINGSVEJLEDNING

Følgende information er kun til installatøren for at undgå problemer under monteringen. Installatøren skal være kvalificeret til at installere dette produkt. Forkert installation af opvaskemaskinen kan beskadige den.

4.1 Fjernelse af emballage

Fjern emballagen og kontroller, at opvaskemaskinen ikke er blevet beskadiget under transporten. Hvis der opdages skader, skal leverandøren og fragtfirmaet straks underrettes. Hvis du er i tvivl, brug ikke apparatet, før problemet er løst.

Emballagematerialer (plastik, polyurethanskum, hæfteklammer osv.) bør opbevares utilgængeligt for børn, da disse materialer er potentielt farlige.

Apparatet bør transporteres med gaffeltruck eller lignende transportmidler for at undgå strukturelle skader. Transporter apparatet til installationsstedet, og fjern derefter emballagen.

Alle emballagedele er genanvendelige. Bortskaf venligst emballagen korrekt.

4.2 Montering af apparatet

Apparatet har justerbare fødder for præcis nivellering (se billede).

Opvaskemaskinen skal være korrekt nivelleret for optimal ydeevne. Apparatet må kun bruges, når det er permanent installeret. Gulvet i det rum, hvor opvaskemaskinen skal installeres, skal kunne bære vægten af apparatet.

Kontrollere placeringen omhyggeligt for at undgå beskadigelse under brug, før du installerer opvaskemaskinen.

4.3 Elektrisk tilslutning

Den elektriske tilslutning af opvaskemaskinen skal udføres af en kvalificeret EL-TEKNIKER i overensstemmelse med de gældende standarder i landet vedrørende tilslutning til lysnettet.

• Kontroller, at netspændingen svarer til den, der er angivet på typeskiltet.
• Elektriske kabler skal være fleksible, med en oliebestandig kappe og må ikke veje mere end standardkabler med polychloropren eller lignende syntetiske elastomerkapper (H07RN-F).
• Opvaskemaskinen leveres med en strømledning, der matcher apparatets elektriske specifikationer.
• Installer en let tilgængelig kontakt til alle faser ved siden af opvaskemaskinen med et minimum mellemrum på 3 mm mellem kontakterne. Kontakten bruges til at afbryde strømforsyningen til apparatet under installation, reparation, rengøring og vedligeholdelse. Afbryderen skal være udstyret med sikringer, der passer til apparatets mærkestrøm (A). En magnetisk-termisk kontakt kan bruges som et alternativ.
• Apparatet skal jordes med en differensbeskyttelsesanordning (fejlstrømsanordning). Producenten er ikke ansvarlig for skader forårsaget af manglende overholdelse af ovenstående krav.
• Hvis du bemærker fejl under monteringen, skal du straks underrette din leverandør. Det er nødvendigt at kontrollere apparatets funktion.

Producenten er ikke ansvarlig for nogen personskade eller skade på apparatet forårsaget af forkert installation på grund af manglende overholdelse af producentens specifikationer.

4.3.1 Elektrisk specifikation af installationen

Mod. Optioner		Elektrisk forsyning	Maksimal elektrisk effekt	Strømforbrug (a)	Nettovægt
G-OEM-500	(W/B/DD/F/SA) 230V 1N~ 50/60Hz 3,4 kW 15				54 kg
GM-OEM-500
GT-OEM-500
G-OEM-500	(W/B/DD/F/SA) UK 230V 1N~ 50/60Hz 2,8 kW 12,2 A GM-OEM-500
GT-OEM-500
G-OEM-510	50/60Hz 10,7 A	230V 1N~ 50/60Hz	6,2 kW	27 A	60 kg
GM-OEM-510 230V 3~ 50/60Hz 10,7 A
GT-OEM-510 400V 3N
G-OEM-510	50/60Hz 10,7 A	230V 1N~ 50/60Hz	6,2 kW	27 A
GM-OEM-510 230V 3~ 50/60Hz 10,7 A
GT-OEM-510 400V 3N

4.3.2 Konfiguration af apparatets elektriske spænding

Apparatets strømforsyningsspændingskonfiguration er angivet på typeskiltet. Hvis forsyningsspændingen ikke er som specificeret på apparatet, skal du bruge en klemrække, hvor du kan konfigurere forskellige strømindstillinger (230V 1N\~, 230V 3\~ eller 400V 3N\~). Fig. 6, 7, 8 I tilfælde af en ændring skal du underrette leverandøren for ikke at annullere garantien på apparatet. Spidsholderen er tilgængelig efter fjernelse af apparatdækslet.

KUN AUTORISERET PERSONALE må ændre den elektriske konfiguration. Brugere må ikke manipulere med apparatet.

4.4 Hydraulisk tilslutning

Brug de nye slanger, der følger med opvaskemaskinen (genbrug ikke gamle slanger). Kontroller vandforsyningen og dens kvalitet, inden du tilslutter apparatet. Se tabel:

Vandtemperatur (T):	máx. 60 °C	Hårdhed:	5 - 10 °fH (dureza francesa)
pH:	6,5 - 7,5		7 - 14 °eH(dureza inglesa)
Forureninger:	∅ < 0,08 mm		9 - 18 °dH (dureza alemana)
Kloridkoncentration:	máx. 150 mg/l	Ledningsevne:	400 – 1.000 μS/cm
Klor:	0,2 - 0,5 mg/l

installer en vandafkalkningsanordning, når vandhårdheden overstiger 10 °fH (franske grader). Udover vandets hårdhed skal der også tages højde for trykket i vandforsyningsnettet ved installationen. Ovenstående faktorer er meget vigtige for den korrekte drift af apparatet.

	Min.				Max.
TRYK DYNAMISK	bar	kPa	kg/cm^2	psi	bar	kPa	kg/cm^2	psi
	2	200	2,03	29	4	400	4,07	58,01

Installere en trykregulator på hovedvandindtaget, hvis vandtrykket er højere end det anbefalede tryk Fig. 2. Installere en trykregulator på hovedvandindtaget, hvis vandtrykket er lavere end det anbefalede tryk Fig. 3.

Fig. 2. Direkte vandtilslutning. ^17

Fig. 3. Tilslutning af trykpumpen.

S → AFSPAERRINGSHANE F → FILTER H → VANDSLANGE ^18 E → ELEKTROVENTIL B → ELEKTRISK TRYKPUMPE

Overholdelse af følgende anbefalinger sikrer korrekt installation af opvaskemaskinen.

• Hydraulikkredsløbet skal være udstyret med en vandafspærringsventil.
• Kontroller, at forsyningsvandstrykket svarer til værdierne i tabel 6.

- For optimal drift af opvaskemaskinen anbefaler producenten fremløbsvandstemperaturen i området angivet i:

Koldt vand Varmt vand
5^ < T^a ≤ 25^ / 41^ < T^a < 95^	40^ < T^a ≤ 60^ / 122^ < T^a < 140^

• Hvis der bruges varmt vand, må dets temperatur ikke overstige 60 °C / 140 °F.
• Alle opvaskemaskiner har 34 " tilslutningsnipler.

Manglende overholdelse af disse instruktioner kan forårsage alvorlig skade på enheden og føre til personskade.

4.5 Afløbstilslutning

Aftapningen af vandet fra opvaskemaskinen skal være fri. Derfor bør afløbsrøret placeres under afløbshullet. Hvis det er umuligt, er det nødvendigt at installere en vandafløbspumpe, der ikke er højere end 680 mm Fig. 5. I dette tilfælde kan pumpen bestilles ved køb eller senere.

Fig. 4. Installation af vandafløbet.

Fig. 5. Installation af vandafløbet i højden.

Afløbspumpen må kun installeres af autoriseret personale. Producenten er ikke ansvarlig for fejl på apparatet, hvis det er blevet installeret forkert.

4.6 Mekanisk afspændingsmiddel dispenser

Montering: Tag gummislangen på bagsiden af maskinen mærket "RINSE AID DISPENSER ONLY", og læg den i afspændingsmiddelbeholderen.

Slangen er gennemsigtig for at sikre, at der trækkes kemikalier.

Virkning: Dispenseren dispenserer afspændingsmiddel, når den registrerer et trykfald under skylning. Dette sker, når påfyldningsmagnetventilen er lukket, hvilket skaber et undertryk, der tillader væsken at blive suget af dispenseren.

Indstillinger: Dispenseren bør justeres efter at apparatet er installeret for at optimere vask fra starten. Juster indstillingerne afhængigt af typen af afspændingsmiddel og vandets hårdhed. I hver skyllecyklus indsprøjtes mængden af afspændingsmiddel, der kan indstilles fra 0 til 4,5 cm3, hvilket svarer til skyllemidlets forskydning i sugerøret fra 0 til 40 cm.

For hver drejning af justeringsskruen ændres doseringen ca. 4,4 cm i længden i sugerøret (0,5 cc/omdrejning).

4.7 Elektrisk afspændingsmiddel dispenser (KUN W MODEL)

Montering: Tag gummislangen på bagsiden af maskinen mærket "RINSE AID DISPENSER ONLY", og læg den i afspændingsmiddelbeholderen.

Slangen er gennemsigtig for at sikre, at der trækkes kemikalier.

Virkning: Dispenseren dispenserer afspændingsmiddel, når den elektriske programmeringsenhed begynder at skylle. Afspændingsmidlet er indeholdt i EKSPANSIONSBEHOLDEREN, hvor det blandes med skyllevandet fra kedlen.

Indstillinger: Dispenseren bør justeres efter at apparatet er installeret for at optimere vask fra starten. Juster indstillingerne afhængigt af typen af afspændingsmiddel og vandets hårdhed. For at gøre dette skal du dreje justeringsskruen, indtil den ønskede mængde er opnået (drej med uret for at øge dosis, drej mod uret for at mindske den).

Anbefalinger har valget af dispenser og afspændingsmiddel udført af en tekniker, der er specialiseret i brugen af kemikalier for den mest effektive vask.

4.8 Vaskemiddelbeholder (ekstraudstyr)

Brug kun kommercielle rengøringsmidler af høj kvalitet med høj temperatur og lavt natriumindhold. Producenten anbefaler ikke et bestemt mærke af kemikalier. Kontakt venligst din lokale kemikaliedistributør for at vælge det passende middel.

Alle maskiner er udstyret med indvendig opvaskemiddel og afspændingsmiddel dispenser.

Montering: indgangen til vaskemiddelbeholderen er placeret i den forreste del af vasketanken, over den maksimale vandstand. Tag gummislangen på bagsiden af maskinen mærket "DETERGENT INLET" og læg den i vaskemiddelbeholderen.

Dette sikrer, at den korrekte mængde vaskemiddel leveres til maskinen (fig. 1).

Montering: udløbet til opvaskemiddelbeholderen skal være placeret i opvaskemaskinens vaskekammer, over den maksimale vandstand. Se det vedlagte ledningsdiagram for detaljer om den elektriske tilslutning. Vaskekammeret i opvaskemaskinen har en åbning til montering af en dispenser, mærket med en selvklæbende etiket som "DETERGENT CONNEXION".

Regulering: mængden af brugt vaskemiddel skal reguleres efter at delene er monteret for at optimere vask fra start af brug. For at gøre dette skal du dreje justeringsskruen, indtil den ønskede mængde er opnået (drej med uret for at øge dosis, drej mod uret for at mindske den).

Pausetidsjustering Slangen, der fører til opvaskemaskinens vaskerum Vaskemiddel Filter

Anbefalinger om at få dispenseren og vaskemidlet valgt af en tekniker, der er specialiseret i brugen af kemikalier for den mest effektive vask.

4.9 Genbrug

Alle anvendte emballagematerialer er genanvendelige. Korrekt bortskaffelse af emballagematerialer hjælper med at beskytte miljøet. Yderligere oplysninger om genanvendelse af emballagematerialer kan fås hos den relevante myndighed. Bortskaf ovenstående materialer i overensstemmelse med gældende lovgivning.

5. BRUGER- OG VEDLIGEHOLDELSESVEJLEDNING

LÆS INSTRUKTIONERNE I DENNE BRUGERVEJLEDNING, F∅R DU BRUGER APPARATET F∅RSTE GANG.

APPARATET ER KUN BEREGNET TIL PROFESSIONEL BRUG OG B∅R BETJENES AF KVALIFICERET PERSONALE.

5.1 Drift

De enkelte trin for at indstille opvaskemaskinen til at fungere optimalt er beskrevet nedenfor med alle mulige muligheder.

5.1.1 Kontrolpanel symboler Fig. 9

A. Cyklus valgknap. F. Vaskecyklus 1 (120s)
B. Opstartkontrollampe G. Vaskecyklus 2 (90s)
C. Kontrollampe, der indikerer, at maskinen er klar til at arbejde	H. Vaskecyklus 3 (180s)
D. Start af vaskecyklus I. Vandtømningscyklus (kun B-modeller)
E. Maskinen er slukket

5.1.2 Kontrolpanel symboler Fig. 10

J. ON/OFF-knap M. Vaskecyklus 1 (60s) / vandafløb (Mod. B)
P. Lys, der indikerer behovet for at tilføje opvaskesalt (Mod. SOFT)	O. Vaskecyklus 3
Q. Kontrollampe, der indikerer, at maskinen er klar til at arbejde	P. Lys, der indikerer behovet for at tilføje opvaskesalt (Mod. SOFT)

5.1.3 Kontrolpanel symboler Fig. 11

J. ON/OFF-knap M. Vaskecyklus 1 (90s) / vandafløb (Mod. B)
K. Visning af kedelvandstemperatur N. Vaskecyklus 2 (120 s) / regenerering (Mod. SOFT.)
L. Visning af beholdervandtemperatur O. Vaskecyklus 3 (180 sek.)
P. Lys, der indikerer behovet for at tilføje opvaskesalt (Mod. SOFT.)

5.1.4 Tænd for opvaskemaskinen

Før du tænder for apparatet skal du kontrollere:

√ Er strømforsyningen tændt.
√ Om vandforsyningshanen er åben
√ Er der vand i vandslangen.
√ Er de korrekte filtre blevet installeret.
√ Er overløbsrøret installeret.

Drej kontakten fra 0 til VASK, for at tænde for maskinen på G-modeller (fig.9).

På modellerne GM (fig. 10) og GT (fig. 11) skal du blot trykke på ON/OFF-knappen og holde den nede i 1,5 sekunder.

5.1.5 Påfyldning og opvarmning af vand

Apparatet starter med at suge vand ind efter tænding. Kedlen fyldes først, efterfulgt af vaskerummet. Fyldningsprocessen tager op til flere minutter. Efter påfyldning af vaskerummet begynder kedlen at varme op, når det er varmt, opvarmes vaskerummet. Selvom det er muligt at starte vaskeprocessen, anbefales det ikke at starte vaskeprocessen før vandet inde i opvaskemaskinen når den rigtige temperatur.

I G-modeller (Fig. 9) og GM (fig. 10), när maskinen när den optimale vasketemperatur, lyser den grønne LED, mens for GT-modeller (fig. 10) driftstemperaturen vises på displayet (K & L).

Vandtemperaturen i kedlen skal være 82-90 °C, og vandtemperaturen i tanken 57-62 °C (se figur).

60

Anbefalinger om at skifte vandet i opvaskemaskinen op til 40/50 vaskecyklusser eller to gange om dagen.

Opvaskemaskinens dør skal være lukket for at starte vandindtaget. Af sikkerhedsmæssige årsager suger maskinen ikke vand, när døren er åben.

Opvaskemaskinen er udstyret med sikkerhedstermostat i kedlen, hvis hovedtermostaten svigter, afbryder sikkerhedstermostaten for opvarmningen af kedlen.

Når en bestemt ret opvarmes for første gang, kan kedlen nå en højere temperatur end over på grund af opvarmningsinertien. Dette er normalt. Hvis der kommer damp under tryk ved udløbet af skylledysen under opvarmning af kedlen, skal du underrette den tekniske service.

5.1.6 Tilberedning af retter

Før du vasker op, skal du:

• Fjern større stykker madrester fra opvasken, inden du lægger dem i kurvene.
• Læg først glasset i.
  • Læg pladerne i kurvene.
• Stil glassene med bunden opad.
• Læg bestikket i bestikkurvene med grebene nedad. Du kan blande forskellige typer bestik.
• Læg bestikkurvene i de nederste kurve.

5.1.7 Valg af vaskecyklus

Placer den passende kurv med opvask i maskinen og luk maskindøren, før du starter vaskecyklussen. På G-modeller (fig. 9) skal en vaskecyklus vælges for at starte processen. Hver cyklus svarer til en vasketid, der skal vælges efter brugerens krav. Tryk derefter på START-knappen, og cyklussen starter automatisk.-

På modellerne GM (fig. 10) og GT (fig. 11) skal du for at starte vaskeprocessen vælge den vaskecyklus, du vil starte, ved at trykke på en af de tre knapper. Hver vaskecyklus (90s / 120s / 180s) svarer til en vasketid, der skal vælges efter brugerens krav.

Opvaskemaskinens dør skal være lukket for at køre vaskecyklussen. Vandtapningen starter ikke, så længe døren er åben af sikkerhedsmæssige årsager.

5.1.8 Thermo-Stop

GM (fig. 10) og GT (fig. 11) modellerne har en termostatfunktion. Termostaten giver en konstant skylletemperatur på 85°C. Det betyder, at opvaskemaskinen fortsætter med at vaske, indtil den når den perfekte temperatur. Derefter starter skyllecyklussen.

5.1.9 Stop vaskecyklus og afslutning af vaskecyklus

Vaskecyklussen kan stoppes på følgende måde:

• Sluk for opvaskemaskinen → stopper cyklussen helt.
• Åbn døren → efter lukning af døren, fortsætter cyklussen.

Fjern kurven og lade opvasken tørre naturligt ved afslutningen af vaskecyklussen. Tag opvasken ud af kurven med rene hænder, pas på ikke at brænde dig - opvasken er meget varm.

5.1.10 Tømning af opvaskemaskinen

Opvaskemaskiner er udstyret med to typer vandafløb: gravitationsvandafløb eller vandafløb assisteret af en drænpumpe (ekstraudstyr).

5.1.10.1 Gravitationsvandsafløb

Vandsafløb fra opvaskemaskinen består i dette tilfælde i at fjerne flowrøret og den naturlige vandstrøm. Af sikkerhedsmæssige årsager bør denne aftapningsmetode kun bruges, når opvaskemaskinen er slukket.

5.1. 10.2 Tømning af vandet ved hjælp af drænpumpen (valgfrit)

Drænassisteret drænpumpe fås kun på forespørgsel. Afløbsrøret skal altid monteres i vandlåsen for at forhindre ubehagelige lugte. Følg disse instruktioner for G-modeller (fig.9),

DA

• Fjern gennemstrømningsventilen.
• Vælg afløbsfunktionen med valgkontakten (H).
• Luk døren og tryk på cyklusstartknappen (D), tømningscyklussen starter automatisk.
• Gennemstrømningsventilen indsættes i slutningen af cyklussen (ca. 160 s). Maskinen kan være slukket.

Følg disse instruktioner for GM (fig. 10) og GT (fig. 11) modeller:

• Fjern gennemstrømningsventilen.
• Åbn døren, tryk på M-knappen i 3 sekunder, tømningscyklussen starter automatisk.
• Ved afslutningen af cyklussen kan maskinen slukkes.

Slangen skal være i en højde på maks. ved brug af afløbspumpen. 680 mm.

5.1.11 Regenereringscyklus (kun SOFT-modeller)

I GM modellerne (Fig.10) og GT (Fig.11) er opvaskemaskinen udstyret med et manuelt system til regenerering eller afkalkning af vand med en hårdhed lig med eller større end 10 ° fH. Det betyder, at vandet, der kommer ind i apparatet, skal blødgøres. Hvis dette system ikke er installeret, kan maskinens kanaler blive blokeret på grund af for meget kalkopbygning.

Følg disse trin for at sikre, at dit system fungerer korrekt:

• Åbn døren.
• Træk overløbsproppen ud og vent til vaskerummet er tømt for vand.
• Når vaskerummet er tomt for vand, med lågen åben, tryk på N-knappen og hold den nede i 3 sekunder, indtil knappens baggrundslys begynder at blinke.
• Luk døren og regenereringscyklussen starter, knappens lys blinker indtil slutningen af cyklussen.
• Efter cirka 20 minutter slukker knappens baggrundslys og det betyder, at regenereringscyklussen er afsluttet.
• Når regenereringscyklussen er afsluttet, skal du åbne døren og sætte overløbsproppen på plads.
• Luk døren, maskinen vil begynde at fylde vaskerummet, fordi det er tomt.
• Fyld saltbeholderen ugentligt ved at stramme proppen ordentligt.

Forekomsten af kalkstriber på rent service indikerer behovet for hurtigst muligt at starte afkalknings- eller regenereringscyklussen.

Det anbefales at rengøre indersiden af maskinen ved afslutningen af regenereringscyklussen.

5.1.12 Sluk opvaskemaskinen

På G-modeller (fig.9) skal du indstille kontakten til position 0 for at slukke for maskinen. På GM (fig.10) og GT (fig.11) modeller slukkes opvaskemaskinen ved at trykke på TÆND-knappen. / SLUK. I 1,5 sekunder.

Sluk ikke for opvaskemaskinen under vask, da opvasken ellers ikke bliver vasket.

5.1.13 Rengøring af opvaskemaskinen sidst på dagen

Ved slutningen af dagen skal du rense alle filtre, dispensere, skyllebeholdere og andet tilbehør. Dette er nødvendigt for at forlænge enhedens levetid. Opvaskemaskinen skal rengøres og desinficeres grundigt for at sikre en effektiv opvask af opvasken.

5.2 Nyttige anvisninger

Læs afsnittet med nyttige tips til at få det bedste ud af din opvaskemaskine.

5.2.1 Vedligeholdelse

Rengør altid din opvaskemaskine grundigt for at forlænge dens levetid.

• Fjern alt affald fra opvaskemaskinen, när dagen er forbi.
• Brug ikke slibende, ætsende eller sure midler, opløsningsmidler, klorbaserede eller benzinbaserede rengøringsmidler til at rengøre opvaskemaskinen.
• Sprøjt ikke maskinen eller det omkringliggende område (vægge, gulve) med en vandslange, damprenser eller højtryksrenser.
• For at forhindre, at der kommer vand ukontrolleret ind i maskinen, skal du sørge for, at maskinens sokkel ikke er oversvømmet.
• Vask kun tallerkener, glas og køkkengrej, der udelukkende bruges til tilberedning og servering af mad.
• Kontroller dagligt, at vaskemiddelbeholderne roterer frit.

DA

- Opvaskemaskinen skal serviceres to gange om året af teknisk service. Dette omfatter:

• Rengøring af vandfilteret.
  o Fjernelse af kalk fra resistorerne.
  o Kontrol af tætningernes tilstand.
• Tjek tilstanden af opvaskemaskinens dele.
• Regulering af dispenserne.
  ○ Stramning af de elektriske forbindelser i enderne.

- Hvis netledningen er beskadiget, skal den udskiftes af producenten, eftersalgsservice eller autoriseret teknisk service for at undgå fare.

5.2.2 Afspændingsmiddel og opvaskemiddel

Indstil apparatet i overensstemmelse hermed, når du skifter afspændingsmiddel eller opvaskemiddel. Justering skal udføres af kvalificeret personale. Brug kun opvaskemidler, der er egnede til kommercielle opvaskemaskiner. Brug ikke skummende rengøringsmidler. Du må under ingen omstændigheder anvende husholdningsrengøringsmidler.

Følg sikkerhedsinstruktionerne ved håndtering af kemikalier. Bær beskyttelsestøj, handsker og sikkerhedsbriller, når du arbejder med kemikalier. Bland ikke forskellige kemikalier.

5.2.3 Hygiejnebestemmelser

• Rør ikke ved rene tallerkener med snavsede eller fedtede hænder.
• Brug rene, steriliserede klude til at tørre opvasken af.
• Vi anbefaler at vente til opvaskemaskinen når den korrekte vasketemperatur, da det sikrer en mere grundig desinfektion og rengøring.
• Tør vaskerummet mindst to gange om dagen eller hver 40/50 vaskecyklusser.

5.2.4 Bedste resultater

For at optimere driften af opvaskemaskinen anbefaler producenten:

• Opvask efter opvaskemaskinen er klar til drift.
• Sørge for, at de forskellige dispensere er korrekt justeret.
  • Holde opvaskemaskinen ren.

5.2.5 Længere ude af drift

Hvis apparatet er ude af drift i længere tid (ferier, midlertidig nedlukning, ...) er det nødvendigt at:

• Tørre opvaskemaskinen helt, inklusive kedlen.
  • Rengøre apparatet grundigt.
• Lad opvaskemaskinens läge stå åben.
• Luk vandindtagsventilen.
• Sluk for strømmen.
• Hvis der er mulighed for frost, skal du kontakte den tekniske afdeling for at beskytte apparatet mod frostpåvirkninger.

6. FEJL, ALARMER OG DRIFTSFEJL

Handlinger, der skal træffes, når der opstår en fejl eller fejl, er beskrevet nedenfor. Mulige årsager og mulige løsninger er angivet i tabellen nedenfor. Kontakt venligst teknisk support i tilfælde af tvivl eller manglende evne til at løse problemet,

Rør ikke ved elektriske komponenter. Berøring af strømførende komponenter kan føre til død.

DRIFTSFEJL MULIG	ÅRSAG L∅SNING
Apparatet tænder ikke	Der er ingen strøm.	Kontroller, at den magneto-termiske afbryder ikke er aktiveret.
	Sikringerne er sprunget. Ring til teknisk service og tjek årsagen.
	Åben kontakt. Luk kontakten.
Apparatet trækker ikke vand	Lukket vandforsyning. Åbn vandindtagsventilen.
	Tilstoppede skylledyser.	Rengør dyserne og kontroller, at der ikke er kalkaflejringer i andre beholdere.
	Tilstoppet magnetventilfilter. Ring til teknisk service og rengør filteret.
	Trykafbryder defekt. Ring til service og udskift pressostaten.
	Døren er ikke ordentligt lukket. Luk døren ordentligt.
Unøjagtig vask	Tilstoppede vaskemiddeldispensere.	Rengør dispenserne grundigt.
	Intet vaskemiddel. Ring til teknisk service og rengør filteret.
	Beskidte filtre. Rengør filtrene grundigt.
	Der er skum.	Uegnet opvaskemiddel eller for meget afspændingsmiddel. Ring til kundeservice, bestil det korrekte opvaskemiddel eller nulstil afspændingsmiddelbeholderen.
	Vaskerumtemperatur under 50 °C / 122 °F.	Defekt termostat eller forkert programmering. Ring til teknisk service og afhjælp fejlen.
	Vaskecyklussen er for kort i forhold til graden af tilsmudsning af servicet.	Vælg en længere vaskecyklus.
	Vandet er for beskidt.	Tøm vandet fra vaskekammeret eller fyld det med rent vand.
Tallerkener og køkkenudstyr er ikke tørre	Der er intet afspændingsmiddel. Fyld afspændingsmiddelbeholderen.
	Uegnet afspændingsmiddel. Ring til teknisk service og juster dispenseren.
	Opvasken har stået for længe i opvaskemaskinen.	Når opvaskemaskinen er færdig, skal du tage kurven ud af maskinen og lade den tørre udenfor.
	Skylletemperatur under 80 °C / 176 °F.	Ring til teknisk support og analyser problemet.
Ridser eller pletter på opvasken.	For meget afspændingsmiddel.	Ring til teknisk service og juster dispenseren.
	Vandet indeholder for meget calcium.	Tjek vandets hårdhed og start en regenereringscyklus omgående, hvis det er muligt.
	Ikke nok salt i saltbeholderen.	Fyld eventuelt salt på.
	Saltspor i vaskerummet.	Når du fylder saltbeholderen, skal du passe på ikke at spilde salt i vaskerummet.
Opvaskemaskinen stopper under drift.	Elektrisk overbelastning.	Ring til teknisk service og foretag ændringer af den elektriske installation.
	Aktivering af opvaskemaskinens sikkerhedssystem.	Nulstil beskyttelsessystemet og ring til teknisk service, hvis den genstarter.
	Åben dør.	Ring til teknisk service og afhjælp fejlen.

DA

Opvaskemaskinen stopper og suger vand under vask.	Blokeret trykafbryderrør. Tøm	vaskerummet og rengør det grundigt.
	Trykafbryder defekt. Ring til	teknisk service og udskift.
	Forkert installeret flowventil. Installer flowventilen korrekt.
Opvaskemaskinen starter ikke vaskecyklussen.	Døren er ikke ordentligt lukket.	Luk døren, hvis den åbner af sig selv, ring til teknisk service.
	Dørmikrokontakt defekt. Ring til teknisk service og udskift.

OBS: Ring til teknisk support, hvis der opstår en fejl, som ikke er angivet i tabellen ovenfor. Producenten forbeholder sig retten til at ændre de tekniske specifikationer uden forudgående varsel.

6.1 Diagnostik (Fig.8)

Driftsfejl	Beskrivelse Effekt
E1	ÅBEN D∅R	ON/OFF LED'en lyser i 0,5 sekunder og forbliver derefter slukket i 2 sekunder, før den lyser igen. Dette fortsætter, så længe døren er åben, og den valgte cyklus er ufuldstændig.
E2	TANKFYLDNING	ON/OFF LED'en blinker to gange i 0,5 sekunder hver gang, forbliver derefter slukket i 2 sekunder, før den blinker igen to gange. Dette sker, når vandet i beholderen ikke når det korrekte niveau inden for den angivne tid.
E3	BEHOLDERDRÆNING	ON/OFF-LED'en blinker tre gange i 0,5 sekunder hver gang, forbliver derefter slukket i 2 sekunder og blinker derefter tre gange. Dette sker, når drænpumpen ikke kan dræne vandet fra muting-kammeret til det korrekte niveau inden for den angivne tid.
E4	KEDELOPVARMNING	ON/OFF-LED'en blinker fire gange i 0,5 sekunder hver gang, forbliver derefter slukket i 2 sekunder, før den blinker igen fire gange. Dette sker, når vandet i kedlen ikke når den korrekte temperatur inden for den angivne tid.
E5	BEHOLDEROPVARMNING	ON/OFF-LED'en blinker fem gange i 0,5 sekunder hver gang, forbliver derefter slukket i 2 sekunder, før den blinker igen fem gange. Dette sker, når vandet i beholderen ikke når den korrekte temperatur inden for den angivne tid.

7. PRODUKTGENBRUG

WEEE-symbolet på produktet angiver, at enheden ikke må behandles som husholdningsaffald. Korrekt bortskaffelse af enheden er vigtig for beskyttelsen af miljøet. For mere information om genanvendelse af disse enheder, kontakt venligst den relevante myndighed, firmaet med ansvar for bortskaffelse af affald eller producenten, der leverer dette produkt.

Ved bortskaffelse af hele eller dele af produktet skal du overholde direktiv 2012/19/EU WEEE som ændret og/eller relevant lovgivning.

I tilfælde af at brugeren ikke overholder ovenstående retningslinjer, vil han blive underlagt sanktioner fastsat af EU's medlemsstater.
