РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Eco Control + Video 10256296 NUK

Радионяня NUK Eco Control + Video уже готова к эксплуатации: просто подсоедините прибор к сети и включите его! Эта инструкция поможет Вам при подключении. Радионяня работает при первом подключении на стандартных настройках. Вы легко можете изменить эти настройки в соответствии с Вашими потребностями. Используйте для этого инструкцию по эксплуатации. Радионяня снабжена режимом Full Eco, который гарантирует безопасное и эффективное наблюдение с самым низким уровнем высокочастотного излучения. Дополнительными особенностями являются комнатный термометр с постоянным контролем за температурой в комнате малыша и наличие 5 различных колыбельных песен. Дизайн радионяни также позволяет использовать ее для всех, кому необходим дополнительный уход или помощь вне зависимости от их возраста. Внимательно прочитайте и соблюдайте инструкцию по эксплуатации. Храните инструкцию в безопасном и доступном для Вас месте. В случае передачи Вашего прибора другим пользователям, не забывайте приложить к нему инструкцию по эксплуатации, чтобы новый владелец также мог безопасно пользоваться прибором.

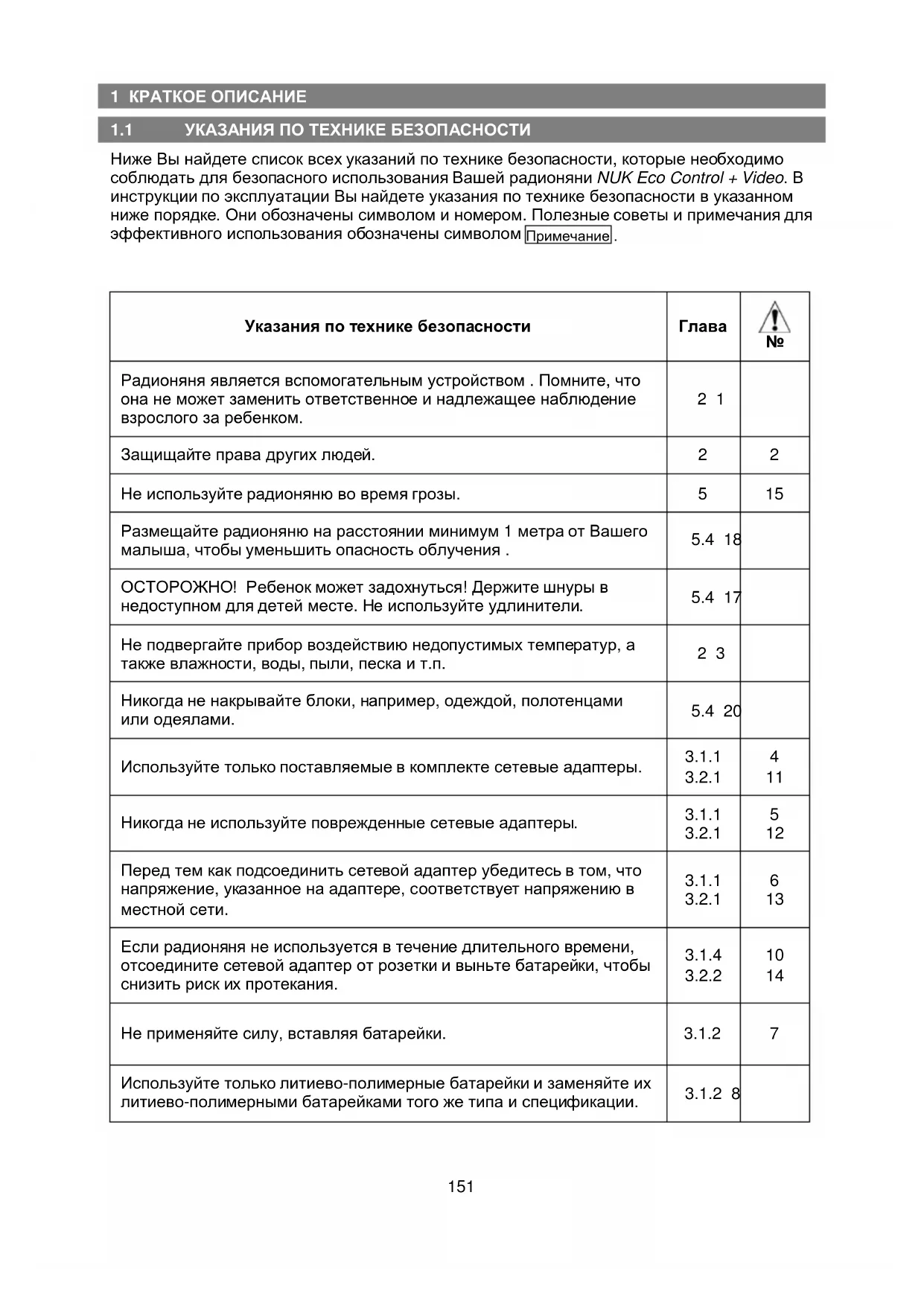

1.1 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Ниже Вы найдете список всех указаний по технике безопасности, которые необходимо соблюдать для безопасного использования Вашей радионяни NUK Eco Control + Video. В инструкции по эксплуатации Вы найдете указания по технике безопасности в указанном ниже порядке. Они обозначены символом и номером. Полезные советы и примечания для эффективного использования обозначены символом Примечание .

Указания по технике безопасности Глава

Радионяня является вспомогательным устройством . Помните, что она не может заменить ответственное и надлежащее наблюдение взрослого за ребенком.

Защищайте права других людей. 2 2 Не используйте радионяню во время грозы. 5 15 Размещайте радионяню на расстоянии минимум 1 метра от Вашего малыша, чтобы уменьшить опасность облучения .

ОСТОРОЖНО! Ребенок может задохнуться! Держите шнуры в недоступном для детей месте. Не используйте удлинители.

Не подвергайте прибор воздействию недопустимых температур, а также влажности, воды, пыли, песка и т.п.

Никогда не накрывайте блоки, например, одеждой, полотенцами или одеялами.

Используйте только поставляемые в комплекте сетевые адаптеры.

Никогда не используйте поврежденные сетевые адаптеры.

Перед тем как подсоединить сетевой адаптер убедитесь в том, что напряжение, указанное на адаптере, соответствует напряжению в местной сети.

Если радионяня не используется в течение длительного времени, отсоедините сетевой адаптер от розетки и выньте батарейки, чтобы снизить риск их протекания.

Не применяйте силу, вставляя батарейки. 3.1.2 7 Используйте только литиево-полимерные батарейки и заменяйте их литиево-полимерными батарейками того же типа и спецификации.

Указания по технике безопасности Глава

Ненадлежащее использование батареек может привести к их нагреву, пожару, разрушению или ухудшению их работы . Пожалуйста, прочитайте и соблюдайте инструкции по обращению с батарейками перед их использованием.

Не выбрасывайте отработанные батарейки в бытовой мусор. Сдавайте их в специальные местные пункты для повторной переработки химических отходов.

Каждый раз перед применением проверяйте связь между блоками. 5.4 19 Регулярно проверяйте связь во время нормальной эксплуатации. 5.1 16 Проверяйте диапазон действия радионяни перед тем, как использовать режим Full Eco. Убедитесь в том, что диапазон действия находится в необходимых пределах.

В режиме Full Eco контроль соединения деактивирован, а световой индикатор связи отключен.

Бережно очищайте радионяню от загрязнений. Используйте только влажную тряпочку и никогда не используйте для чистки химические средства. Перед очисткой всегда отсоединяйте радионяню от сети.

Никогда не разбирайте сетевые адаптеры на части. 8.3 24 В послегарантийный период ремонт блока родителей или блока малыша должны производить только специалисты по электроприборам. Никогда не ремонтируйте сами сетевые адаптеры, кабели или батарейки.

Никогда не выбрасывайте данный прибор в бытовой мусор. Сдавайте его в официальные пункты приема для повторной переработки.

В комплект радионяни NUK Eco Control + Video входят:

• блок родителей (рис. 1)

• сетевые адаптеры для блока родителей (зависит от страны) (рис. 4 и

• перезаряжаемая батарейка для блока родителей

• блок малыша (рис. 5)

• сетевые адаптеры для блока малыша (зависит от страны) (рис. 9 и

• краткое руководство пользователя

• инструкция по эксплуатации Разъемы сетевых адаптеров для блока родителей и для блока малыша имеют специальный размер для каждого блока, поэтому их нельзя перепутать.

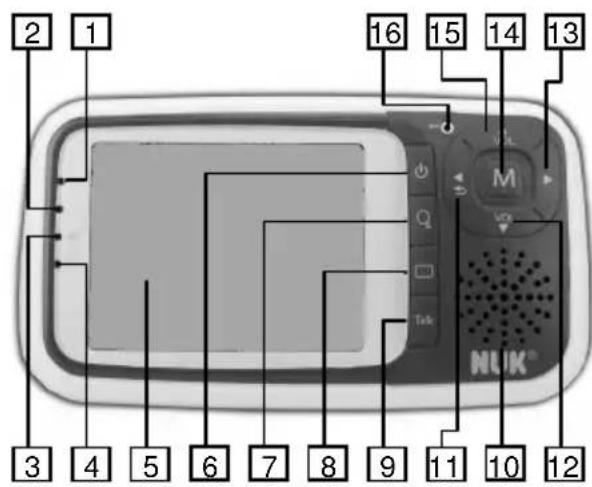

1 Световой индикатор связи ( ):

• зеленый свет: очень хорошая связь с блоком малыша

• медленное мигание: хорошая связь с блоком малыша

• быстрое мигание: отсутствие связи с блоком малыша 2 Световой индикатор батарейки (

• блок подключен к сети индикатор зарядки батарейки: зарядка: красный зарядка завершена : не горит

• блок работает от батарейки

• индикатор питания ВКЛ/ВЫКЛ: ВКЛ – красный свет ВЫКЛ – не горит 3 Громкоговоритель ( ):

• ВЫКЛ: голубой свет 4 Индикатор режима Full Eco ( ECO

• ВЫКЛ: не горит 5 Экран (доп. информация – см. гл.1.3.1) 6 кнопка: питание ВКЛ/ВЫКЛ 7 кнопка: увеличение ВКЛ/ВЫКЛ 8 кнопка: видео ВКЛ/ВЫКЛ 9 Кнопка «Говорите»: двусторонняя связь ВКЛ/ВЫКЛ 10 Встроенный громкоговоритель 11 кнопка: стандартная: без

увеличение: влево меню: назад 12 кнопка: стандартная:

увеличение: вниз меню: прокручивание 13 кнопка: стандартная: без

увеличение: вправо меню: без функции 14 M кнопка: меню 15 кнопка: стандартная: увеличение

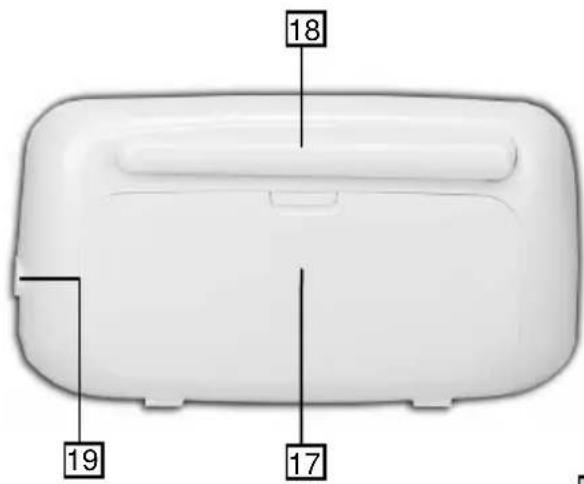

увеличение: вверх меню: прокручивание 16 встроенный микрофон 17 отсек для батарейки 18 антенна 19 гнездо для сетевого адаптера

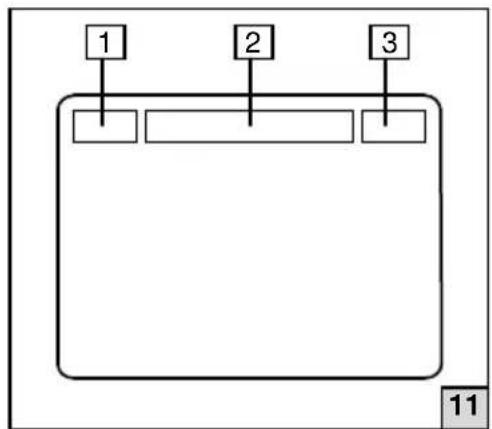

1.3.1 Экран на блоке родителей

всегда видны на экране

1 индикатор мощности приема связи: очень хорошая связь хорошая связь умеренная связь нет приема 2 kk комнатная температура (температура комнаты, в которой находится блок малыша) и непостоянные индикаторы (см. ниже). 3 индикатор сетевого штепселя или индикатор уровня зарядки батарейки индикатор сетевого штепселя (сетевой адаптер подключен к сети, батарейка не установлена) индикатор уровня зарядки батарейки (во время зарядки символ начинает батарейка полная батарейка полная на 2/3 батарейка полная на 1/3 батарейка пустая Непостоянные индикаторы (видны на экране только, когда активны): 2 kk горит, когда кнопка увеличения включена горит, когда играют колыбельные песни горит, когда режим Full Eco активирован и нет приема связи горит, когда режим Full Eco активирован горит, когда звуковой сигнал температуры активирован Индикатор громкости громкость 5 громкость 4 громкость 3 громкость 2 громкость 1 громкость ВЫКЛ (горит постоянно, когда громкость отключена)

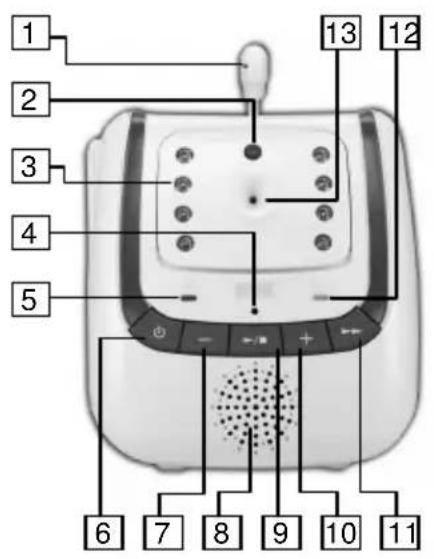

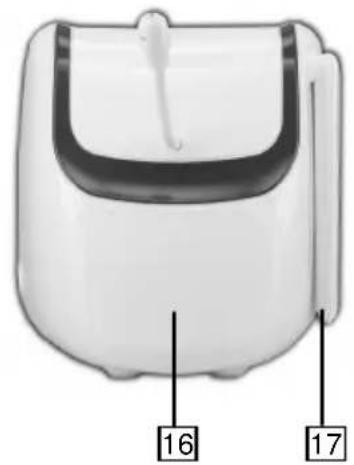

1 Датчик температуры 2 Светочувствительный датчик (техническая особенность для автоматического распознавания ночного видения) 3 Инфракрасный СИД (для ночного видения) 4 Встроенный микрофон 5 Индикатор питания ВКЛ/ВЫКЛ ( ): ВКЛ: красный свет ВЫКЛ: не горит 6 кнопка: питание ВКЛ/ВЫКЛ

кнопка: увеличение громкости 8 Встроенный громкоговоритель 9 кнопка: ПУСК/СТОП для колыбельных песен

кнопка: увеличение громкости 11 кнопка: следующая песня 12 Световой индикатор батарейки ( ): блок подключен к сети: зеленый свет блок работает от батареек: не горит – батарейки полные мигает зеленый – низкая зарядка 13 Камера 14 Гнездо для сетевого адаптера 15 Болтовое соединение для штатива (гл. 5.4) 16 Отсек для батарейки 17 Антенна

NUK Eco Control + Video – это прибор, предназначенный для распознавания звуков и видеоизображения. Радионяни в основном используются для наблюдения за младенцами и маленькими детьми. Кроме того, дизайн радионяни также позволяет использовать ее для всех, кому необходим дополнительный уход или помощь вне зависимости от их

Радионяня является вспомогательным устройством . Помните, что она не может заменить ответственное и надлежащее наблюдение взрослого за ребенком. Радионяней могут пользоваться взрослые, обладающие всеми физическими, сенсорными и умственными способностями, а также достаточным опытом и знаниями относительно присмотра за младенцами, детьми или лицами, нуждающимися в дополнительном уходе. Перед использованием всегда читайте инструкцию по эксплуатации радионяни. Если радионяней пользуются другие лица, не попадающие под эту категорию, за ними должно присматривать лицо, которое отвечает за их безопасность или дает им указания по безопасному и эффективному использованию прибора. Не оставляйте детей без присмотра и не разрешайте им играть с прибором. Радионяня состоит из двух блоков: блока малыша и блока родителей (см. рис. 10, 11, 12). Блок малыша распознает звуки, видеоизображение и температуру и передает полученные данные беспроводным способом на блок родителей. От настроек радионяни зависит, какие данные будут передаваться и в какое время. Любые другие лица, находящиеся в комнате под наблюдением, должны быть проинформированы о наличии радионяни и в комнате. Защищайте права других людей. Радионяня предназначена для применения только внутри помещений. Используйте прибор при комнатной температуре и нормальной влажности. Для дополнительной информации см. технические характеристики (гл. 10). Не подвергайте прибор воздействию недопустимых температур, а также влажности, воды, пыли, песка и т.п.

Прибор отвечает последнему слову техники. Он во многих отношениях даже лучше, чем этого требуют стандарты – независимо от выбранных Вами настроек. Ознакомьтесь с техническими возможностями радионяни, чтобы выбрать правильные настройки, подходящие к ситуации, Вашим потребностям и окружающей среде. В подключенном к сети состоянии радионяня готова к эксплуатации – просто включите ее. Теперь она работает согласно стандартным настройкам (гл. 6.1). Вы можете сами с помощью инструкции по эксплуатации установить настройки в соответствии с Вашими потребностями. Радионяня может работать в двух режимах:

В нормальном рабочем режиме блок родителей автоматически проверяет связь с блоком малыша. Чтобы гарантировать связь, ее необходимо проверять даже тогда, когда малыш спокоен. Нормальный режим рекомендуется использовать в ситуации, когда Вы не уверены, есть ли связь между блоками.

В режиме Full Eco связь между блоками является обязательной. Когда малыш спокоен, радионяня не излучает высокие частоты. Если Вы используете радионяню в привычной среде (например, дома), включите режим Full Eco (гл. 6.2), чтобы уменьшить излучение. Оба режима имеют функцию настройки чувствительности, которая позволяет установить диапазон звуков (гл. 7.1.1). Если Вы желаете слышать очень тихие звуки, издаваемые ребенком (= максимальная чувствительность), блок малыша может передавать даже звуки из непосредственного окружения ребенка. 3 ЭЛЕКТРОПИТАНИЕ

Питание блока родителей может осуществляться за счет сетевого адаптера с тонким штепселем (рис. 4) или аккумуляторной батарейки. При использовании аккумуляторной батарейки блок становится переносным.

3.1.1 Сетевой адаптер

Установка сетевого адаптера с тонким штепселем (технические характеристики см. гл.10):

1. Подсоединить сетевой адаптер с тонким штепселем к гнезду с правой стороны

блока родителей (гл. 1.3, 19

2. Вставить адаптер в розетку.

Для Вашей безопасности соблюдайте порядок действий, указанный выше. Отсоединяйте прибор в обратном порядке: сначала отсоедините адаптер от сети и затем от блока. Используйте только поставляемые в комплекте сетевые адаптеры. Использование неподходящих типов адаптеров может привести к повреждениям блока. Перед использованием сетевого адаптера проверьте, не поврежден ли он и изолированы ли провода. Замените адаптер в случае повреждения (гл. 8.3). Никогда не используйте поврежденные сетевые адаптеры. Перед тем как подсоединить сетевой адаптер убедитесь в том, что напряжение, указанное на адаптере, соответствует напряжению в местной сети.

В блок родителей может быть установлена прилагаемая аккумуляторная

Технические требования:

• Материал: батарейка литиево-полимерная, аккумуляторная, производитель BYD

• Мощность: 3,7 В, 950 мА/ч (3,5 Вт/ч) С низко установленной яркостью батарейка может работать до 8 часов*, с высоко установленной яркостью – до 5 часов* (*гл. 10). Установка аккумуляторной батарейки (рис. 3):

1. Откройте отсек для батареек, сняв крышку с обратной стороны блока

2. Сначала вставьте контактную сторону батарейки, соблюдая полярность, так,

чтобы она полностью контактировала с клеммами блока.

3. Слегка надавите на другую сторону батарейки, пока не раздастся щелчок, и

батарейка не будет вставлена в отсек. Не применяйте силу, вставляя батарейки. Батарейка вставляется легко; если у Вас возникли проблемы, то Вы неправильно вставили ее или не следовали инструкциям. Начните всё

4. Снимите крышку отсека с обратной стороны блока родителей.

Если в блоке отсутствует батарейка, его можно подключить к сети, используя сетевой адаптер (гл. 3.1.1). Используйте только литиево-полимерные батарейки и заменяйте их литиево- полимерными батарейками того же типа и спецификации. Использование иных батареек может привести к повреждению прибора. Если индикатор зарядки батарейки (гл. 1.3.1) показывает,

это означает, что батарейка разряжена. В этом случае блок родителей отключается примерно через 5 минут* (*гл. 10).

3.1.3 Инструкции по обращению с батарейкой

Ненадлежащее использование батареек может привести к их нагреву, пожару, разрушению или ухудшению их работы . Пожалуйста, прочитайте и соблюдайте инструкцию по обращению с батарейками перед их использованием. Правила обращения с батарейкой:

1. Не бросайте батарейку в огонь и не нагревайте её. Не подвергайте батарейку

действию высоких температур.

2. Вставляйте батарейку правильно, так чтобы батарейка плотно прилегала к

клеммам блока родителей.

3. Избегайте соприкосновения контактов батарейки или клемм блока с кабелем

или любыми металлическими деталями (как, например, ожерелье, ключи или шпильки для волос), рядом с которыми они находятся или хранятся. Это может привести к короткому замыканию.

4. Не вбивайте в батарейку гвозди, не бейте ее молотком и не наступайте на нее .

Никаким образом не наносите удары по батарейке.

5. Не разбирайте и не меняйте внешнюю структуру батарейки.

6. Не погружайте батарейку в воду. При хранении не подвергайте батарейку

7. Батарейка была подвержена тщательной проверке перед поставкой, чтобы

убедиться в том, что она соответствует техническим требованиям. Тем не менее, если после покупки Вы обнаружили отклонения от нормального состояния (неприятный запах, перегрев и т.д.), верните батарейку (гл. 11).

3.1.4 Зарядка батарейки

Как только Вы подсоединили блок родителей к сетевому адаптеру и вставили адаптер в розетку, батарейка начинает заряжаться. На блоке родителей находится индикатор зарядки батарейки (гл. 1.3). Когда сетевой адаптер подключен к сети: индикатор горит, пока батарейка заряжается. Индикатор не горит, когда батарейка полностью зарядилась. При отключенном сетевом адаптере

Примечание159 индикатор зарядки является индикатором мощности «ВКЛ/ВЫКЛ»: лампочка загорается, когда блок родителей включен, и гаснет, когда блок отключен. Кроме того, на экране блока вверху справа находится индикатор уровня зарядки батарейки (гл. 1.3.1). Он показывает мощность батарейки. Индикатор уровня зарядки двигается во время зарядки батарейки. Если вместо индикатора уровня зарядки батарейки загорается символ сетевого адаптера, то батарейка не была вставлена. Перед первым использованием блока или после долгого перерыва: заряжайте батарейку минимум 15 часов, даже если индикатор показывает, что батарейка полностью заряжена. Если блок родителей подключен к сети, время зарядки батарейки блока родителей (независимо от того включен он или нет) составляет 6 часов* (*гл. 10). Схема зарядки для батарейки контролируется электронным способом: опасности перезарядки батарейки не существует. Вы можете оставлять сетевой адаптер постоянно включенным. Если радионяня не используется в течение длительного времени, отсоедините сетевой адаптер от розетки и выньте батарейки, чтобы снизить риск их протекания.

Питание блока малыша может осуществляться от сети при помощи сетевого адаптера с толстым штепселем (рис. 9) или от батареек. При использовании батареек блок становится переносным.

3.2.1 Сетевой адаптер

Установка сетевого адаптера с толстым штепселем (технические характеристики см. гл. 10):

1. Подсоединить сетевой адаптер с толстым штепселем к гнезду с правой стороны

блока малыша (гл. 1.4, 14

2. Вставить адаптер в розетку.

Для Вашей безопасности соблюдайте порядок действий, указанный выше. Отсоединяйте прибор в обратном порядке: сначала отсоедините адаптер от сети и затем от блока.

Используйте только поставляемые в комплекте сетевые адаптеры. Использование неподходящих типов адаптеров может привести к повреждениям блока. Перед использованием сетевого адаптера проверьте, не поврежден ли он и изолированы ли провода. Заменяйте адаптер в случае повреждений (гл. 8.3). Никогда не используйте поврежденные сетевые адаптеры. Перед тем как подсоединить сетевой адаптер убедитесь в том, что напряжение, указанное на адаптере, соответствует напряжению в местной сети.

В блок малыша могут быть установлены батарейки со следующими техническими характеристиками:

• материал: высококачественная щелочная батарейка

• количество: 4 штуки Батарейки не входят в объем поставки. Разрешается вставлять аккумуляторные батарейки, но поскольку блок не снабжен зарядным устройством, то, если аккумуляторные батарейки разряжены, их следует заряжать от внешнего зарядного устройства. Используйте сетевой адаптер при наличии сети. Если мигает зеленая лампочка индикатора батарейки (гл. 1.4), блок малыша отключится примерно через 30 секунд* (*гл. 10). Установка батареек (рис. 7):

1. Откройте крышку блока малыша, просунув плоский тупой твердый предмет в

отверстие в нижней части блока.

2. Вставьте батарейки в отсек, соблюдая полярность, как указано (+батарейки +

блока малыша, – батарейки – блока малыша).

3. Вставьте крышку на блок и закройте со щелчком.

Если радионяня не используется в течение длительного времени, отсоедините сетевой адаптер от розетки и выньте батарейки, чтобы снизить риск их протекания. 4 СВЯЗЬ МЕЖДУ БЛОКАМИ Радионяня используется при частоте в 2,4 ГГц для установления связи между блоком малыша и блоком родителей. Радионяня отвечает последнему слову техники (см. приложенное заявление о соответствии). Она во многих отношениях даже лучше, чем этого требуют стандарты. Применение данной частоты для радионяни является безлицензионным как внутри, так и снаружи помещений.

4.1 ОГРАНИЧЕНИЯ ПО ЧАСТОТЕ

Во Франции, России и на Украине использовать только в помещениях.

4.2 ДИАПАЗОН ДЕЙСТВИЯ

Диапазон действия – это расстояние между блоками, на котором осуществляется беспроводная связь. Максимальный диапазон действия радионяни составляет примерно 300 метров вне помещения и 50 метров в помещении; диапазон действия зависит от местных условий. Пожалуйста, учитывайте, что большие здания, металлические конструкции, атмосферные помехи и другие беспроводные приборы могут повлиять на рабочий диапазон. В целях улучшенного приёма следует вытянуть антенны блока родителей (рис. 2) и блока малыша (рис. 6). Соблюдайте рекомендации по расстановке блоков (гл. 5.4). Если блоки выходят за пределы диапазона действия, изображение сначала замирает на несколько секунд , затем появляется сообщение «НЕТ СВЯЗИ», после чего экран гаснет.

Передача данных (связь) радионяни преобразована в цифровую форму. Поэтому связь с другими приборами исключена, и данные с Вашего блока малыша никогда не будут передаваться, например, на блок родителей, принадлежащий другому пользователю.

4.4 ПЕРЕХВАТ ИНФОРМАЦИИ/ПОМЕХИ

В действительности перехват аудио- или видеоинформации или помехи невозможны – не только потому, что посторонний прибор должен находиться в диапазоне действия радионяни, но и потому что для этого необходимо очень дорогое оборудование.

4.5 ЗАДЕРЖКА ВИДЕО- И АУДИОСИГНАЛОВ

Блок малыша передает блоку родителей видео- и аудиоданные в цифровой форме. Блок родителей воссоздает из этих данных узнаваемое изображение и четкий звук. Это может привести к незначительной задержке в передаче движения или звуков, возникающих или узнаваемых на блоке родителей. Кроме того, видеоизображение и звуки на блоке родителей не всегда синхронны друг с другом. 5 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ Не используйте радионяню во время грозы.

1. Подсоедините сетевые адаптеры (гл. 3.2.1) или вставьте батарейки (гл. 3.2.2) в

2. Подсоедините сетевые адаптеры (гл. 3.1.1) или вставьте аккумуляторные

батарейки (гл. 3.1.2) в блок родителей.

3. Включите блок малыша, нажав на кнопку . (Удерживайте кнопку нажатой в

течение 2 – 3 секунд, чтобы отключить блок.)

4. Включите блок родителей, нажав на кнопку . (Удерживайте кнопку нажатой в

течение 2 – 3 секунд, чтобы отключить блок.) Как только блок родителей включен, световой индикатор связи (гл. 1.3) начинает мигать, и блок родителей начинает искать блок малыша. После того как блок малыша найден, этот индикатор будет гореть постоянно или медленно мигать. Если выше описанный порядок действия не выполнен, на экране блока родителей появится сообщение «НЕТ СВЯЗИ».

Связь проверяется регулярно радионяней. Когда (и пока) блок родителей соединен с блоком малыша, индикатор связи на блоке родителей будет непрерывно гореть. Если блок малыша вне диапазона действия (или отключен), индикатор связи на блоке родителей начинает мигать. Если связь не восстановится через 30 секунд, сигнал тревоги включается каждые 10 секунд. Как только связь между блоками восстанавливается, индикатор связи снова непрерывно горит. Регулярно проверяйте связь во время нормальной эксплуатации.

5.2 ИНДИКАТОР МОЩНОСТИ ПРИЕМА СВЯЗИ

В верхней части экрана блока родителей с левой стороны (гл. 1.3.1) находится индикатор мощности сигнала, поступающего от блока малыша. : очень хорошая связь, : хорошая связь, : умеренная связь Во всех трех случаях аудио- и видеоинформация изображена с одинаковым качеством. Как только мощность сигнала, поступающего с блока малыша, становится недостаточной

для получения аудио- и видеоинформации, загорается индикатор . Одновременно на экране появляется сообщение «НЕТ СВЯЗИ». Через несколько секунд экран гаснет, и индикатор мощности приема связи начинает быстро мигать. При нажатии любой кнопки на блоке родителей на экране загорается сообщение «ОЖИДАНИЕ ПОДКЛЮЧЕНИЯ...». Примерно через 10 секунд экран снова гаснет. Как только блок родителей и блок малыша снова находятся в диапазоне действия, экран загорается и горит непрерывно. Также если блок малыша отключен или батарейки в блоке разрядились, индикатор мощности приема связи начинает мигать и на экране блока родителей появляется сообщение «НЕТ СВЯЗИ».

5.3 ИНДИКАТОР БАТАРЕЙКИ

Оба блока снабжены индикаторами, которые показывают статус мощности батареек. Блок родителей снабжен индикатором уровня зарядки батарейки (гл. 1.3). Индикатор уровня находится на экране (гл. 1.3.1). Положение и функции индикаторов описаны в этих разделах, а также в главе 3.1.4. Дополнительное

Вы сможете найти в главе

Блок малыша снабжен индикатором батарейки. Его положение и функции описаны в главе. 3.1.2. Дополнительное

Вы сможете найти в главе 3.2.2. Кроме того, на экране блока родителей появляются сообщения, указывающие на низкий уровень зарядки батарейки: «ЗАРЯДКА НИЗКАЯ», если батарейка блока родителей мы разряжена, и «ЗАРЯДКА НИЗКАЯ НА БЛОКЕ МАЛЫША», если батарейка блока малыша разряжена. Замените батарейки соответствующего блока или подсоедините блок к сети через сетевой адаптер.

Устанавливайте блоки на твердую, ровную, сухую и невоспламеняющуюся поверхность. На нижней части блока малыша имеется резьба для крепления штатива (гл. 1.4). Используйте ее, чтобы прикрепить блок на подставку или штатив (не входит в объем поставки, свяжитесь с Вашим продавцом). Убедитесь в том, что кабель сетевого адаптера находится в недоступном для Вашего малыша месте, чтобы ребенок не задохнулся, не споткнулся и не упал. Никогда не помещайте блок малыша в коляску, детскую кроватку или в манеж. ОСТОРОЖНО! Ребенок может задохнуться! Держите шнуры в недоступном для детей месте. Не используйте удлинители. Размещайте радионяню на расстоянии минимум 1 метра от Вашего малыша, чтобы уменьшить опасность облучения . Для оптимальной связи устанавливайте блок родителей и малыша так высоко и так далеко от металлических поверхностей, насколько это возможно. Каждый раз перед применением проверяйте связь между блоками. Никогда не накрывайте блоки, например, одеждой, полотенцами или одеялами.

Если видеоизображение на экране блока родителей не настроено так, как Вам бы этого хотелось, Вы можете наклонить камеру на блоке малыша. Освободите камеру, вытянув ее вперед вверх (рис. 7). Вы можете расположить камеру под углом примерно 45 градусов вниз. Вставьте камеру обратно в корпус, закрепив ее в исходном положении. Вращение камеры влево и вправо невозможно. Для этого Вы должны повернуть сам блок малыша. 6 ЭКСПЛУАТАЦИЯ После подключения радионяня работает на стандартных настройках (гл. 6.1). Это значит, что видеоизображение передается постоянно. Звуки передаются, когда малыш плачет (уровень чувствительности 3). Сигнал тревоги передается, если батарейки разряжены. Вы не услышите сигнал тревоги, если между блоками отсутствует связь, но индикатор связи и индикатор мощности приема связи работают (гл. 5.1 и 5.2). Вы не услышите сигнал тревоги, если температура превышает минимальный или максимальный предел. Видео настройки не влияют на передачу звуков. Передача звуков зависит от уровня чувствительности. Он срабатывает так часто, пока блок малыша ищет блок родителей, чтобы передать звуки. Если Вы желаете слышать низкие звуки малыша (= максимальная чувствительность), настройте уровень чувствительности на 5 (гл. 7.1.1).

6.1 СТАНДАРТНЫЕ НАСТРОЙКИ

Стандартные настройки радионяни: РАЗДЕЛЫ МЕНЮ

ЯЗЫК НЕМЕЦКИЙ - КОЛЫБЕЛЬНАЯ КОЛЫБЕЛЬНАЯ

ЧУВСТВИТЕЛЬНОСТЬ УРОВЕНЬ 3 - ТЕМПЕРАТУРА ФОРМАТ ПО ЦЕЛЬСИЮ - ТЕМПЕРАТУРА СИГНАЛ ТРЕВОГИ ВЫКЛ - ТЕМПЕРАТУРА минимальная 14°C (57°F) - ТЕМПЕРАТУРА максимальная 30°C (86°F) - ВИБРАЦИЯ ВЫКЛ - СИГНАЛ ТРЕВОГИ ЗАРЯДКА НИЗКАЯ

СИГНАЛ ТРЕВОГИ НЕТ СВЯЗИ ВЫКЛ - ЯРКОСТЬ УРОВЕНЬ 4 - РЕЖИМ ECO ВЫКЛ -

(1) УРОВЕНЬ 4 УРОВЕНЬ 3 (1) Этот параметр устанавливается непосредственно на блоке родителей (гл. 7.1.2) и не входит в меню.

Радионяня снабжена режимом Full Eco, который гарантирует безопасное и эффективноенаблюдение с самым низким уровнем высокочастотного излучения. Радионяня передаетвидео- и аудиоданные, когда микрофон улавливает звук, в противном случае он переходит в режим ожидания. В режиме ожидания радионяня вообще не излучает высоких частот.Как только блок малыша обнаруживает звук, превышающий установленный уровень чувствительности, блок включается и Примечание164 устанавливает связь с блоком родителей. Это можетзанять несколько секунд. При этом передаются как видео- так и аудиоданные. Через несколько секунд после того, как звуки рядом с блоком малыша прекращаются, появляется сообщение «РЕЖИМ ECO АКТИВИРОВАН», и радионяня возвращается в режим ожидания.Экран снова гаснет. Лампочка индикатора связи быстро мигает в целях индикации отсутствия связи, как только радионяня переходит в режим ожидания. В этом случае, это не является сигналом тревоги, а подтверждением того, что радионяня находится в режиме Full Eco. В режиме Full Eco аудио- и видеоинформация передается согласно установленному уровню чувствительности. Если громкость отключена (гл. 7.1.2), звуков не слышно. Проверяйте диапазон действия радионяни перед тем, как использовать режим Full Eco. Убедитесь в том, что диапазон действия находится в необходимых пределах.

6.2.1 Включение / Выключение режима Full Eco

1. Нажмите кнопку M на блоке родителей, чтобы открыть меню

2. Используйте кнопки , для перехода в режим ECO

4. Используйте кнопки , для настройки функции ВКЛ или ВЫКЛ

5. Нажмите кнопку M, чтобы подтвердить выбор

6. Нажмите кнопку , чтобы закрыть меню.

Дополнительную информацию об экранном меню на блоке родителей Вы сможете найти в гл. 7.1.1.

6.2.2 Функция принудительного изображения

Принудительное изображение позволяет наблюдать за комнатой даже, когда малыш спит и активирован режим Full Eco. Просто включите блок малыша с блока родителей:

1. Нажмите кнопку на блоке родителей.

2. На экране появится сообщение «РЕЖИМ ECO АКТИВИРОВАН».

3. Еще раз нажмите кнопку , чтобы активировать блок малыша.

4. Вы увидите видеоизображение, если радионяня работает правильно.

5. Примерно через 10 секунд блок малыша автоматически отключается.

6.2.3 Индикатор диапазона действия при включенном режиме Full Eco

Когда режим Full Eco активирован, блоки переходят в режим сна и между ними отсутствует связь. В режиме Full Eco контроль соединения деактивирован, а световой индикатор связи

Радионяня NUK Eco Control + Video имеет несколько настроек, которые Вы можете легко установить через блок родителей, используя простое экранное меню.

1. Нажмите кнопку M на блоке родителей, чтобы открыть меню.

2. Используйте кнопки

, для прокрутки меню.

3. Нажмите кнопку M, чтобы выбрать функцию меню (выбираемые функции

меняют цвет от светло-голубого до тёмно-голубого и появляются элементы).

4. Используйте кнопки , для выбора настройки (Вы услышите 2 сигнала, когда

окажетесь в начале или в конце списка).

5. Нажмите кнопку M, чтобы сохранить изменения.

6. Нажмите кнопку , чтобы закрыть меню.

Если Вы не нажимаете ни одну из кнопок в течение 10 секунд* (*гл. 10), меню закрывается. Вы в любой момент можете вернуться на один шаг в меню, нажав на кнопку . Применяя указанные действия, Вы сможете установить следующие настройки:

При помощи экранного меню Вы можете настроить язык, на котором будут показаны сообщения и пункты меню на экране:

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к пункту меню ЯЗЫК.

3. Выберите и подтвердите выбранный язык.

Колыбельные песни При помощи экранного меню Вы можете включить и отключить колыбельную на блоке

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к пункту меню КОЛЫБЕЛЬНАЯ.

3. Выберите и подтвердите выбранную песню или выберите ВСЕ, чтобы проиграть

все колыбельные одну за другой. Если Вы выбрали одну колыбельную, она постоянно проигрывается в течение 15 минут* (*гл. 10) и затем автоматически останавливается. Если Вы желаете остановить проигрывание колыбельной раньше, повторите шаги, указанные выше, и установите настройку СТОП, чтобы остановить проигрывание. Если Вы выбрали настройку ВСЕ, все колыбельные проигрываются одна за другой. Время проигрывания составляет около 3 минут* (*гл. 10). Проигрывание останавливается автоматически. В режиме Full Eco сначала два раза нажмите кнопку M, чтобы включить или отключить колыбельные с блока родителей. Колыбельные могут также проигрываться прямо на блоке малыша (гл. 7.2.2). Чувствительность При помощи экранного меню Вы можете настроить чувствительность, с которой микрофон блока малыша улавливает звуки и передает их на блок родителей:

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к пункту меню ЧУВСТВИТЕЛЬНОСТЬ.

3. Выберите и подтвердите выбранный Вами уровень чувствительности.

Примечание166 Уровень 1: активируется при громких звуках ..... Уровень 5: активируется при тихих звуках Определите идеальный уровень методом подбора. Температура В верхней части экрана на блоке родителей изображена температура комнаты, в которой находится блок малыша (гл. 1.3.1). Она может быть указана в градусах по Цельсию или по Фаренгейту. При помощи экранного меню Вы можете настроить минимальную и максимальную температуру. Сигнал тревоги звучит всякий раз, когда один из пределов температуры превышается.

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к пункту меню ТЕМПЕРАТУРА.

3. Выберите ФОРМАТ, МИНИМУМ, МАКСИМУМ или СИГНАЛ ТРЕВОГИ.

4. При помощи ФОРМАТА настройте температуру по ЦЕЛЬСИЮ или

ФАРЕНГЕЙТУ. При помощи пункта МИНИМУМ настройте минимальную температуру. При помощи пункта МАКСИМУМ настройте максимальную температуру. При помощи СИГНАЛА ТРЕВОГИ настройте сигнал температуры на ВКЛ или

Если сигнал температуры отключен, в верхней части экрана блока родителей в центре появляется индикатор

(гл. 1.3.1). Сигнал тревоги звучит даже, если громкость отключена. Сигнал тревоги звучит, как только на экране постоянно появляется сообщение «СЛИШКОМ ВЫСОКАЯ ТЕМПЕРАТУРА» или «СЛИШКОМ НИЗКАЯ ТЕМПЕРАТУРА». Деактивация индикатора температуры и визуального сигнала невозможна. Изображаемая температура является всего лишь индикатором, а не точным

При помощи экранного меню Вы можете настроить блок родителей на оповещение вибрацией. Если блок малыша обнаруживает звук, экран включается, и блок родителей быстро вибрирует 3 раза подряд (вне зависимости от того, включен или отключен режим Full Eco). Вибрация также срабатывает при отключенной громкости на блоке родителей.

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к пункту меню ВИБРАЦИЯ.

3. Настройте вибрацию на ВКЛ или ВЫКЛ.

Если Вы настроили функцию вибрации, ее включение подтверждается путем вибрации

Если включена громкость на блоке родителей, функция вибрации автоматически деактивируется. Сигнал тревоги При помощи экранного меню Вы можете настроить сигнал тревоги в качестве предупреждения, если батарейки в блоке малыша разрядились или, если связь между блоками не установлена.

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к пункту меню СИГНАЛ ТРЕВОГИ.

3. Выберите сигнал «БАТАРЕЙКА РАЗРЯЖЕНА» или «НЕТ СВЯЗИ».

4. Настройте соответствующий сигнал на ВКЛ или ВЫКЛ.

Сигнал тревоги также срабатывает при отключенной громкости. В режиме Full Eco существуют особенности для сигнала «НЕТ СВЯЗИ» (гл. 6.2.3).

При помощи экранного меню Вы можете настроить яркость видеоизображения:

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к пункту меню ЯРКОСТЬ.

3. Выберите и подтвердите выбранную яркость.

Низкая яркость потребляет меньше энергии. Режим Full Eco При помощи экранного меню Вы можете включить или отключить режим Full Eco:

1. Нажмите кнопку M, чтобы открыть меню.

2. Прокрутите к режиму ECO.

3. Настройте функцию ВКЛ или ВЫКЛ.

Режим Full Eco подробно описан в главе 6.2.

Настройки громкости определяют уровень звука на блокe родителей. Увеличить громкость можно нажимая на кнопку VOL , уменьшить – нажимая на кнопку VOL

достигнута максимальная или минимальная громкость, слышно 3 коротких сигнала. Если экран блока родителей включен, уровень громкости показан в центре верхней строки (гл. 1.3.1): = макс. громкость, = мин. громкость, = громкость ВЫКЛ (звуков не слышно) Если Вы отключили громкость, индикатор громкоговорителя загорается на блоке родителей (гл. 1.3). Индикатор появляется, когда громкость выключена даже, если видеоизображение отключено. Если активировано увеличение изображения (гл. 7.1.3), Вы не сможете настроить громкость. Сначала отключите увеличение изображения.

7.1.3 Увеличение изображения

Нажмите на кнопку , чтобы увидеть увеличенное изображение на экране. Для нормального изображения еще раз нажмите на кнопку. Вы можете увеличить детали изображения на экране. Используйте кнопки , , ⊳ , для передвижения вверх, вниз, вправо или влево, если Вы желаете увеличить изображениe.

7.1.4 Функция двусторонней связи

(гл. 1.3) для того, чтобы установить обратную связь с блоком малыша. Вы можете говорить до тех пор, пока Вы удерживаете кнопку. При необходимости настройте громкость на блоке малыша (гл. 7.2.1).

Примечание168 Если Вы активировали колыбельные, их проигрывание временно прекращается, в то время как Вы говорите с малышом.

На блоке малыша Вы можете настроить громкость, нажав на кнопки

увеличивает громкость. Кнопка

уменьшает громкость. Установленная громкость срабатывает при проигрывании колыбельных или когда Вы разговариваете, используя функцию двусторонней связи (гл. 7.1.4).

7.2.2 Колыбельные песни

Колыбельные можно проигрывать с блока малыша. Включить или отключить колыбельную можно прямо с блока малыша или через блок родителей

1. Нажмите на кнопку чтобы начать проигрывание колыбельной.

2. Колыбельная 1 повторяется в течение 15 минут.

3. Нажмите , чтобы выбрать следующую песню.

Колыбельная автоматически останавливается через 15 минут. Вы можете остановить ее раньше, если нажмете на на блоке малыша. Вы можете выбрать проигрывание только одной песни. Если Вы желаете выбрать проигрывание всех песен, запустите проигрывание с блока родителей (гл. 7.1.1).

7.2.3 Индикатор температуры

Датчик температуры расположен на обратной стороне блока малыша (рис. 8). Чтобы гарантировать точное считывание температуры, датчик не следует ничем накрывать или помещать под прямые солнечные лучи. Также избегайте размещения блока вблизи нагревательных приборов (например, электрических лампочек). Диапазон температур – от 11°C до 30°C (52 °F до 86°F). Изображаемая температура является всего лишь ориентировочным, а не точным значением.

7.2.4 Функция автоматического ночного видения

Блок малыша включает в себя 8 встроенных инфракрасных светодиодов. Эти СИДы автоматически включаются, когда вокруг блока малыша становится темно, и отключаются, когда становится светло. СИДы освещают объекты на расстоянии примерно до 1 метра . Когда СИДы ночного видения включены, изображение на экране блока родителей получается черно-белым. Глаз человека не воспринимает инфракрасный свет. Тем не менее, может быть видно красное свечение. Встроенные инфракрасные светодиоды отвечают требованиям EN 62471 и не представляют фотобиологической опасности.

Примечание169 8 ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ РАДИОНЯНИ

Мы рекомендуем Вам сохранить упаковку радионяни. Так прибор будет надлежащим образом упакован во время транспортировки.

Бережно очищайте радионяню от загрязнений. Используйте только влажную тряпочку и никогда не используйте для чистки химические средства. Перед очисткой всегда отсоединяйте радионяню от сети.

Радионяня не требует техобслуживания. Если у Вас возникли проблемы с прибором, ознакомьтесь с разделом 9 данной инструкции. Действия , описанные в таблице «Устранение неполадок», помогут Вам решить Ваши проблемы. Радионяня должна работать, как описано в данной инструкции по эксплуатации. В противном случае свяжитесь с продавцом или – при наличии – позвоните по номеру телефона горячей линии по ремонту в Вашей стране (см. контактные адреса компании NUK). Никогда не разбирайте сетевые адаптеры на части. Любые претензии по гарантии и ответственности становятся недействительными или теряют свою силу, если Вы отремонтировали прибор своими силами, если Вы использовали не оригинальные части для замены поврежденных деталей, или если Вы использовали принадлежности, не рекомендуемые данной инструкцией по эксплуатации. Если необходим ремонт после истечения гарантийного срока, всегда обращайтесь к специалистам по электроприборам – в целях Вашей безопасности. В послегарантийный период ремонт блока родителей или блока малыша должны производить только специалисты по электроприборам. Никогда не ремонтируйте сами сетевые адаптеры, кабели или батарейки.

Сдавайте упаковку радионяни в утилизацию с учетом условий окружающей среды и используйте доступные системы вторичной переработки. Никогда не выбрасывайте данный прибор в бытовой мусор. Сдавайте его в официальные пункты приема для повторной переработки.

Батарейки, используемые для радионяни, содержат опасные для окружающей среды

Не выбрасывайте отработанные батарейки в бытовой мусор. Сдавайте их в специальные местные пункты для повторной переработки химических отходов.

9 УСТРАНЕНИЕ НЕПОЛАДОК

Устранение неполадок

Блок родителей отключен. Включите блок, нажав (гл. 1.3). Батарейка блока родителей вставлена неверно. Вставьте батарейку (гл. 3.1.2). Батарейка блока родителей разрядилась. Зарядите блок родителей, подключив его к сети (гл. 3.1.1). В блоке родителей отсутствует

Подключите блок родителей к сети или вставьте батарейку (гл. 3.1.2). Дефектные сетевые адаптеры или кабели, или разряженные

Замените на оригинальные запчасти. Обратитесь к продавцу (гл. 8.3). Индикатор связи

родителей мигает. Блок родителей и блок малыша находятся вне диапазона действия. Сократите расстояние между блоками (гл. 3.2.1). Блок малыша отключен. Включите его, нажав (гл. 1.4).

батарейки на блоке малыша

Щелочные батарейки в блоке малыша разряжаются. Замените щелочные батарейки или подсоедините блок малыша к сети (гл. 3.2.1).

разряженной батарейки на экране блока родителей мигает. Батарейка в блоке родителей разряжается. Зарядите блок родителей, подключив его к сети (гл. 3.1.4). Батарейка в блоке родителей разряжена или повреждена. Замените на оригинальные запчасти. Обратитесь к продавцу (гл. 8.3). Блок родителей подает звуковой

Отсутствие связи с блоком

Сократите расстояние между блоками (гл. 3.2.1). Блок малыша отключен. Включите его, нажав (гл. 1.4). Батарейка в блоке родителей разряжается. Зарядите блок родителей, подключив его к сети (гл. 3.1.4). Сработал сигнал температуры. Проверьте температуру в комнате

Экран отключен. Включите экран, нажав (гл. 6.2.2).

Блок родителей и блок малыша находятся вне диапазона действия. Сократите расстояние между блоками (гл. 3.2.1). Батарейка в блоке родителей разряжается. Зарядите блок родителей, подключив его к сети (гл. 3.1.4). Режим Full Eco активирован. Проверьте, активирован или нет режим Full Eco (гл. 6). Дефектные сетевые адаптеры или кабели, или разряженные

Замените на оригинальные запчасти. Обратитесь к продавцу (гл. 8.3).171

Устранение неполадок

Громкость на блоке родителей установлена слишком низко. Увеличьте громкость на блоке родителей (гл. 7.1.2). Чувствительность блока малыша слишком низкая. Увеличьте чувствительность на блоке малыша (гл. 7.1.1). Блок родителей и блок малыша находятся вне диапазона

Сократите расстояние между блоками (гл. 3.2.1). Дефектные сетевые адаптеры или кабели, или разряженные

Замените на оригинальные запчасти. Обратитесь к продавцу (гл. 7.1.1). Блок родителей

чувствителен к звукам в комнате. Чувствительность блока малыша слишком высокая. Сократите чувствительность на блоке малыша (гл. 7.1.1). Блок родителей не вибрирует. Вибрация отключена. Включите вибрацию (гл. 7.1.1). Громкость на блоке родителей не отключена. Отключите громкость на блоке родителей (гл. 7.1.2). Голос малыша не превышает чувствительности, установленной на блоке

Увеличьте чувствительность на блоке малыша (гл. 7.1.1). Дефектные сетевые адаптеры или кабели, или разряженные

Замените на оригинальные запчасти. Обратитесь к продавцу (гл. 8.3). Радионяня издает шум высокого

Блок родителей и блок малыша находятся слишком близко друг

Увеличьте расстояние между блоками (гл. 3.2.1). Громкость на блоке родителей установлена слишком высоко. Уменьшите громкость на блоке родителей (гл. 7.1.2).

батарейки в блоке малыша быстро разряжаются. Чувствительность блока малыша слишком высокая, в результате чего блок малыша чаще передает данные. Сократите чувствительность на блоке малыша (гл. 7.1.1) или подключите его к сети (гл. 3.2.1). Слишком высокий уровень громкости на блоке малыша. Уменьшите громкость на блоке малыша (гл. 7.2.1) для сбережения энергии при проигрывании колыбельных или использовании функции двусторонней связи. Аккумуляторные батарейки в блоке родителей быстро разряжаются. Громкость на блоке родителей установлена слишком высоко, что потребляет много энергии. Уменьшите громкость на блоке родителей (гл. 7.1.2) или подключите его к сети (гл. 3.1.1). Батарейка в блоке родителей разрядилась или повреждена. Замените на оригинальные запчасти. Обратитесь к продавцу (гл. 8.3).172

Устранение неполадок

Блок малыша отключен. Включите eго, нажав (гл. 1.4). Нет связи с блоком малыша. Сократите расстояние между блоками (гл. 3.2.1). Громкость на блоке малыша установлена слишком низко. Увеличьте громкость на блоке малыша (гл. 7.2.1). Дефектные сетевые адаптеры или кабели, или разряженные

Замените на оригинальные запчасти. Обратитесь к продавцу (гл. 8.3). 10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон действия: до 50 м в помещении до 300 м вне помещения Расход энергии блока родителей: 1,2 Вт (во время зарядки); 1,0 Вт (заряженный) Сетевой адаптер блока родителей: 6 В пост. тока 800 мА сетевой адаптер модель: S006MV0600080 / MOSO MSP-C0800IC6.0-

5W-DE / HONRADS-5Q-0606005GPG

Батарейка блока родителей: 3,7 В 950 мАч (3,5 Вт/ч) литиево-полимерная

модель: BYD SCD530-1 Расход энергии блока малыша: малыш спит: 0,5Вт малыш плачет: 1,1Вт Сетевой адаптер блока малыша: 6 В пост. тока 800мА сетевой адаптер модель: S006MV0600080 / MOSO MSP-C0800IC6.0-

5W-DE / HONRADS-5Q-0606005GPG

Батарейки блока малыша: 4 x 1,5 В AA батарейки (не входят в поставку) Частота: 2,4 ГГц режим СИЧ в цифровой форме (FHSS)/52

Экран: 2.8" цветной ЖК-дисплей QVGA 320 x 240 пикселей до 25 кадров/сек., кадровая частота Рабочая температура: 0 °C - 45 °C (32° F - 113°F) Рабочая влажность: 20% - 95% относительная влажность Класс защиты: III Время зарядки батарейки блока родителей: < 6 часов* (включен блок родителей или нет) Время работы батарейки Блок родителей: > 8 часов* (низкий уровень яркости) > 5 часов* (высокий уровень яркости) Блок малыша (щелоч. батарейки): > 5 часов* Диапазон температурного датчика: 11° C - 30° C (52° F - 86° F) Точность задания температуры: ± 2° C (при 25° C) ± 2 K (при 77° F)173

Пожалуйста, примите во внимание гарантийные условия, изложенные на стр.
