| Тип изделия | Подогреватель для вина |
| Бренд | Bartscher |
| Модель | GE 30 |
| Код товара | 200057 |
| Вместимость | 30 литров |
| Материал емкости | Нержавеющая сталь |
| Материал крышки | Стекло |
| Материал других частей | Пластик (дно, ручка, кран) |
| Электропитание | 230 В, 2,0 кВт, 50/60 Гц |
| Диапазон температур | от 30 °C до 100 °C |
| Размеры | Диаметр 450 мм, высота 520 мм |
| Вес | 5,47 кг |
| Основные функции | Нагрев и поддержание тепла напитков (вино, чай, вода); стерилизация консерв; нагрев банок с вареньем |
| Система безопасности | Защита от перегрева с кнопкой RESET |
| Чистка и уход | Регулярная чистка влажной тканью и мягким моющим средством; рекомендуется удаление накипи уксусом |
| В комплекте | Сливной кран, решетка для банок |
| Назначение | Бытовое использование и в аналогичных помещениях (кухни, офисы, гостиницы, сельскохозяйственные предприятия) |
| Гарантия | Гарантия производителя согласно общим условиям |
Часто задаваемые вопросы - GE 30 BARTSCHER
Вопросы пользователей о GE 30 BARTSCHER
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего винный погреб в формате PDF бесплатно! Найдите своё руководство GE 30 - BARTSCHER и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. GE 30 бренда BARTSCHER.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GE 30 BARTSCHER
РУССКИЙ ____ страница 145 до 162
1.1 Значение символики.... 146
1.2 Меры предосторожности.... 147
1.3 Использование по назначению.... 151
2. Общие сведения.... 152
2.1 Ответственность и гарантийные обязательства 152
2.2 Защита авторских прав 152
2.3 Декларация о нормативном соответствии.... 152
3. Транспортировка, упаковка и хранение.... 153
3.1 Транспортная инспекция.... 153
3.2 Упаковка 153
3.3 Хранение.... 153
4. Технические данные.... 154
4.1 Описание частей прибора.... 154
4.2 Технические характеристики 155
5. Инсталляция и обслуживание .... 156
5.1 Инсталляция 156
5.2 Обслуживание....157
6. Очистка и удаление накипи 160
7. Утилизация 162
Bartscher GmbH
Германия Факс: +49 (0) 5258 971-120

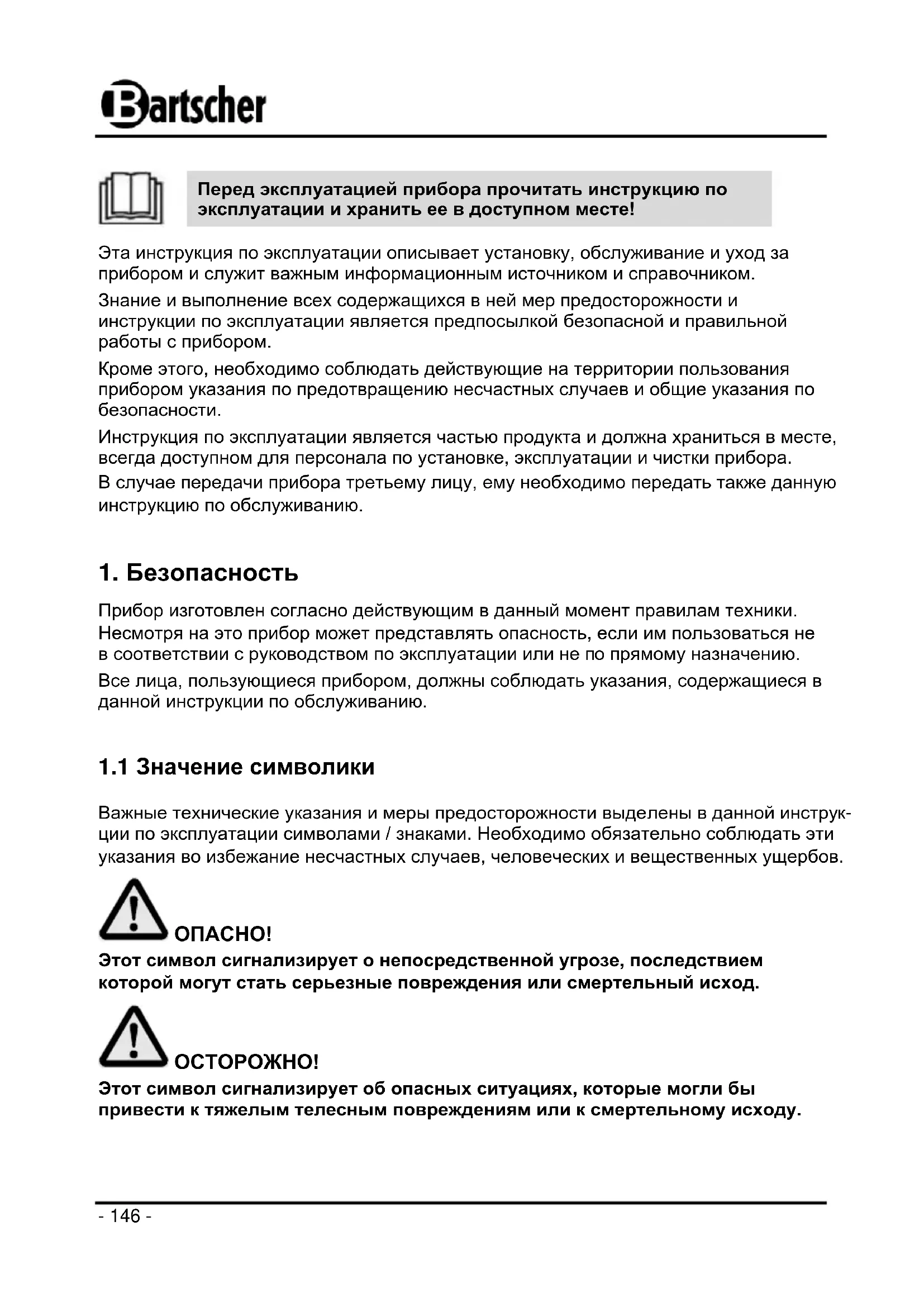

Перед эксплуатацией прибора прочитать инструкцию по эксплуатации и хранить ее в доступном месте!
Эта инструкция по эксплуатации описывает установку, обслуживание и уход за прибором и служит важным информационным источником и справочником.
Знание и выполнение всех содержащихся в ней мер предосторожности и инструкции по эксплуатации является предпосылкой безопасной и правильной работы с прибором.
Кроме этого, необходимо соблюдать действующие на территории пользования прибором указания по предотвращению несчастных случаев и общие указания по безопасности.
Инструкция по эксплуатации является частью продукта и должна храниться в месте, всегда доступном для персонала по установке, эксплуатации и чистки прибора.
В случае передачи прибора третьему лицу, ему необходимо передать также данную инструкцию по обслуживанию.
1. Безопасность
Прибор изготовлен согласно действующим в данный момент правилам техники. Несмотря на это прибор может представлять опасность, если им пользоваться не в соответствии с руководством по эксплуатации или не по прямому назначению.
Все лица, пользующиеся прибором, должны соблюдать указания, содержащиеся в данной инструкции по обслуживанию.
1.1 Значение символики
Важные технические указания и меры предосторожности выделены в данной инструкции по эксплуатации символами / знаками. Необходимо обязательно соблюдать эти указания во избежание несчастных случаев, человеческих и вещественных ущербов.
ОПАСНО!
Этот символ сигнализирует о непосредственной угрозе, последствием которой могут стать серьезные повреждения или смертельный исход.
ОСТОРОЖНО!
Этот символ сигнализирует об опасных ситуациях, которые могли бы привести к тяжелым телесным повреждениям или к смертельному исходу.
ГОРЯЧАЯ ПОВЕРХНОСТЬ!
Символ предупреждает о горячей поверхности прибора во время его работы. Пренебрежение предупреждения может привести к получению ожогов!
ГОРЯЧИЙ ПАР!
Этот символ сигнализирует о том, что во время работы из прибора выходит горячий пар. В случае пренебрежения этой информацией можно получить ожоги!
ВНИМАНИЕ!
Этот символ сигнализирует о возможных опасных ситуациях, которые могли бы привести к легким телесным повреждениям или травмам, дефектному действию и/или поломке прибора.
УКАЗАНИЕ!
Этот символ выделяет советы и информацию, которые следует соблюдать для обеспечения эффективного и безаварийного обслуживания прибора.
1.2 Меры предосторожности
- Прибором могут пользоваться дети старше 8 лет, лица с ограниченными физическими, сенсорными, умственными отклонениями, а также лица с небольшим опытом и/или знаниями, при условии, что они находятся под присмотром или прошли инструктаж на тему безопасной эксплуатации и понимают связанные с ней потенциальные угрозы. Дети не должны играться прибором. Дети не могут выполнять очистку и техобслуживание прибора, кроме случаев, если им исполнилось 8 лет, и они находятся под присмотром взрослых. Дети моложе 8 лет не должны находиться поблизости от прибора и провода присоединения.
- Во время эксплуатации прибора никогда не оставлять его без присмотра.
- Прибор следует использовать исключительно в закрытых помещениях.
- Прибор можно использовать только в случае, если его техническое состояние не вызывает сомнений касательно исправности и безопасности. В случае изъянов в действии прибора его следует отсоединить от источника питания (вынуть вилку из розетки) и сообщить в сервисный центр.
- Сделать невозможным доступ детей к упаковочным материалам, таким как полиэтиленовые пакеты или пенополистироловые элементы. Опасность удушения!
- Работы по уходу и ремонту должны проводиться только квалифицированными специалистами при использовании оригинальных запасных частей и принадлежностей. Никогда не пытайтесь сами привести прибор в исправность.
- Не использовать принадлежности или запасные части, которые не были одобрены изготовителем. Они могут представлять опасность для потребителя или причинить вред прибору или ущерб человеку, к тому же теряется право на удовлетворение гарантии.
- Во избежание повреждений и для обеспечения оптимальной производительности недозволительно предпринимать как изменений прибора, так и перестроек, если они чётко не дозволены изготовителем.
ОПАСНО! Опасность поражения электрическим током!
Во избежание последствий угрозы следует соблюдать указанные ниже рекомендации по безопасности.
- Не допускать контакта провода питания с источниками тепла и острыми краями. Провод питания не должен свисать со стола или другого основания. Следите за тем, чтобы никто не мог наступать на провод или спотыкаться об него.
- Провод питания не может подвергаться изгибам, запутыванию, и должен всегда находиться в разложенном состоянии. Никогда не устанавливать прибор или другие предметы на проводе питания.
- Не накрывать провод питания. Провод питания не должен находиться в зоне работы.
- Провод питания регулярно проверять на предмет повреждений. Не использовать прибор с поврежденным проводом питания. Если провод поврежден, во избежание опасности, его замену следует поручить персоналу сервисного обслуживания или электрику.
- Провод питания следует всегда отсоединять от розетки с помощью вилки.
- Никогда не перемещать, не передвигать и не поднимать прибор с помощью провода питания.
- Ни в коем случае не открывать корпус прибора. В случае нарушения электрических присоединений или модификаций электрической или механической конструкции, появится угроза поражения электрическим током.
- Не применять никакие едкие чистящие вещества и следить за тем, чтобы вода не попала в прибор.
- Никогда не обслуживать прибор влажными руками или стоя на мокром основании.
- Вынуть вилку из гнезда,
- если прибор не используется.
- если во время эксплуатации появятся помехи в работе прибора,
- перед очисткой прибора.
ГОРЯЧАЯ ПОВЕРХНОСТЬ! Риск получения ожогов!
Во избежание последствий угрозы следует соблюдать указанные ниже рекомендации по безопасности.
- Во время работы поверхность прибора сильно нагревается! Во избежание получения ожогов пальцев и рук не следует прикасаться к горячим поверхностям прибора! Во время обслуживания прибора можно прикасаться только к предусмотренным для этого ручкам и элементам обслуживания. Пользуйтесь кухонными прихватками для посуды или защитными рукавицами.
- Также после выключения поверхность прибора и жидкость в резервуаре еще некоторое время остаются горячими. Перед началом очистки прибора, перемещением или перестановкой его в другое место следует подождать, пока прибор полностью остынет.
ГОРЯЧИЙ ПАР! Риск получения ожогов в случае
контакта с горячим водяным паром и горячей жидкостью!
Во избежание последствий угрозы следует соблюдать указанные ниже рекомендации по безопасности.
- Не превышать максимальный уровень наполнения! В случае переполнения посуды жидкость может выкипать или разбрызгиваться, что может стать причиной ожогов!
- Никогда не снимать крышку во время подогревания! Образующийся горячий пар может стать причиной ожогов ладоней, рук и лица!
1.3 Использование по назначению
Безопасность эксплуатации прибора гарантирована только в случае соответствующего назначению применения, в соответствии с данными в инструкции по обслуживанию.
Все технические действия, в том числе монтаж и техобслуживание, могут осуществляться исключительно квалифицированным персоналом.
Прибор может использоваться в домашнем хозяйстве и подобных местах, как например:
→ в кухнях на предприятиях, в магазинах, офисах и других подобных местах работы;
→ в земледельческих хозяйствах;
→ клиентами в гостиницах, мотелях и других типичных жилых помещениях;
→ в закусочных.
Диспенсер для глинтвейна / ёмкость для консервирования предназначен только для подогрева и поддержания температуры жидкостей, пригодных для питья, как например, глинтвейн, чай, а также для приготовления горячей воды и консервирования.
Диспенсер для глинтвейна / ёмкость для консервирования не использовать:
- для готовки блюд;
- для подогрева и кипячения жидкостей и легко воспламеняющихся субстанций, вредных для здоровья или легко испаряющихся жидкостей или материалов.
ВНИМАНИЕ!
Любое отклонение от пользования по прямому назначению и / или другое использование прибора запрещено и является пользованием несоответственно прямому назначению.
Претензии любого рода к изготовителю и / или его представителю по поводу нанесённого ущерба в результате пользования прибором не по назначению исключены.
За весь ущерб при пользовании прибором не по назначению отвечает сам потребитель.
2. Общие сведения
2.1 Ответственность и гарантийные обязательства
Все сведения и указания в этой инструкции по эксплуатации были составлены с учётом действующих предписаний, актуального уровня инженерно-технических исследований, а также нашего многолетнего опыта и знаний.
Переводы инструкции по эксплуатации также сделаны на уровне лучших знаний.
Однако ответственность за ошибки в переводе мы на себя взять не можем. Основой служит приложенная немецкая версия инструкции по эксплуатации.
Действительный объём поставок может отклоняться при спецзаказах, предъявлении дополнительных заказных условий поставок или по причине новейших технических изменений, отличающихся от описанных здесь объяснений и чертёжных изображений.
ВНИМАНИЕ!
Перед началом каких-либо действий с прибором, особенно перед его включением, внимательно прочитайте данную инструкцию.
Производитель не несет ответственность за повреждения и вред, возникший вследствие:
- несоблюдения указаний на тему обслуживания и очистки;
- использования не по назначению;
- введения изменений пользователем;
- применения несоответствующих запчастей.
Мы оставляем за собой право на технические изменения продукта в рамках улучшения качеств использования и дальнейшего исследования.
2.2 Защита авторских прав
Инструкция по эксплуатации и содержащиеся в ней тексты, чертежи и прочие изображения защищены авторскими правами. Размножения любого вида и в любой форме – даже частично – а также использование и/или передача содержания запрещены без письменного согласия изготовителя. Нарушение ведёт за собой последствие возмещения убытков. Мы оставляем за собой право на предъявление дальнейших претензий.
УКАЗАНИЕ!
Содержание, тексты и прочие изображения защищены авторскими правами и находятся под защитой других прав защиты производства. Каждое злоупотребление наказуемо.
2.3 Декларация о нормативном соответствии
Прибор соответствует действующим нормам и директивам ЕС.
Это подтверждается нами в Заявлении о соответствии ЕС.
При необходимости мы с удовольствием вышлем Вам Заявление о соответствии.
3. Транспортировка, упаковка и хранение
3.1 Транспортная инспекция
Полученный груз незамедлительно проверить на комплектность и на транспортный ущерб. При внешне опознаваемом транспортном ущербе груз не принимать или принять с оговоркой.
Размер ущерба указать в транспортных документах / накладной/ перевозчика. Подать рекламацию.
Скрытый ущерб рекламировать сразу после обнаружения, так как заявку на возмещение ущерба можно подать лишь в пределах действующих рекламационных сроков.
3.2 Упаковка
Не выбрасывайте упаковочный картон вашего прибора. Он может Вам понадобиться для хранения, при переезде или если Вы в случае возможных повреждений будете высылать прибор в нашу сервисную службу. Полностью освободите прибор перед вводом в строй от внешнего и внутреннего упаковочного материала.
Если Вы намереваетесь выкинуть упаковочный материал, соблюдайте предписания, действующие в Вашей стране. Подвозите вторично перерабатываемый упаковочный материал к месту сбора материалов вторичной переработки.
Проверьте, полностью ли укомплектован прибор и запасные принадлежности. В случае недостачи каких-либо частей свяжитесь с нашей службой Сервиса.
3.3 Хранение
Приборы держать до установки в не распакованном виде, соблюдая нанесённые на внешней стороне маркировки по установке и хранению.
Упаковки хранить исключительно при следующих условиях:
- не держать под открытым небом;
- хранить в сухом и свободном от пыли месте;
- не подвергать воздействию агрессивных веществ;
- предохранять от воздействия солнечных лучей;
- избегать механических сотрясений;
- при длительном хранении (более 3 месяцев) регулярно контролировать общее состояние всех частей и упаковки, в случае необходимости освежить или обновить.
4. Технические данные
4.1 Описание частей прибора
2 Стеклянная крышка
3 Ручки ёмкости
4 Ёмкость
5 Красная контрольная
лампочка подключения к сети
6 Зеленая контрольная
лампочка подогрева
7 Регулятор температуры
8 Ножки
9 Подставка прибора
10 Краник
Аксессуары
(входит в объём поставки)
Теплодерживающая крышка для чашек
(не входит в объём поставки!)
Подходит для ок. 10 – 15 чашек
Материал: нержавеющая сталь
∅ 400 мм, высота обода: 39 мм
Bec: 0,76 кг
Артикул: 200059
4.2 Технические характеристики
| Название | Диспенсер для глинтвейна / Ёмкость для консервирования | |
| Модель: | GE 25 | GE 30 |
| Артикул: | A200052 | 200057 |
| Материал: | Корпус: нержавеющая сталь; крышка: стеклянная;подставка, ручки, краник: пластиковые | |
| Мощность: | 2,0 кВт / 230 В 50/60 Гц | |
| Регулировкатемпературы: | 30 °C - 100 °C | |
| Размеры: | ∅ 450 мм, высота 470 мм | ∅ 450 мм, высота 520 мм |
| Вместимость: | 25 литров | 30 литров |
| Вес: | 6,1 кг | 5,47 кг |
Технические изменения возможны!
5. Инсталляция и обслуживание
5.1 Инсталляция
Установка
- Распаковать прибор и утилизировать все упаковочные материалы в соответствии с предписаниями кас. охраны окружающей среды.
ВНИМАНИЕ!
Никогда не удалять с прибора номинальную табличку или предупреждающие обозначения.
- Установить прибор на ровном, стабильном, сухом и водоотталкивающем основании, отличающемся стойкостью к воздействию высоких температур.
- Никогда не устанавливать прибор на легковоспламеняющемся основании.
- Никогда не устанавливать прибор на краю стола во избежание его переворачивания или падения.
- Никогда не следует устанавливать прибор во влажных и мокрых зонах.
- Никогда не устанавливать прибор под навесными шкафами, полками, которые могут быть повреждены в результате воздействия горячего пара.
- Прибор следует установить так, чтобы в случае необходимости был обеспечен беспрепятственный доступ к вилке с целью немедленного отключения прибора.
Подключение
ОПАСНО! Угроза поражения электрическим током!
В случае неправильной установки прибор может стать причиной получения травм!
Перед установкой прибора следует сравнить параметры локальной электрической сети с техническими данными прибора (см. номинальный щиток). Прибор подключать только в случае полного соответствия параметров!
Прибор подключать только к правильно установленным, одиночным розеткам с защитным контактом.
- Электрическая цепь вилки должна быть предохранена как минимум 16А. Прибор подключить непосредственно к настенному гнезду; нельзя пользоваться разветвителями или многоконтактными штепсельными гнездами.
5.2 Обслуживание
- Перед первым использованием прибора, его следует наполнить примерно 6 литрами воды, и выбрать максимальную температуру, кипятить около 5 минут. После чего воду из ёмкости слить.
- После кипячения ёмкость следует сполоснуть чистой водой.
- Стеклянную крышку следует тщательно вымыть в теплой воде с мягким средством для мытья посуды. Затем прополоскать чистой водой и вытереть досуха мягкой тряпочкой.
- Поставить регулятор температуры в позицию „0“.
ВНИМАНИЕ!
Постоянно следите за тем, чтобы перед включением прибора в ёмкости находилась питьевая жидкость. Прибор нельзя наполнять непитьевыми жидкостями, такими как кислоты, масла, щелочь и т.д.!
- Наполните ёмкость диспенсера для глинтвейна / ёмкости для консервирования питьевой жидкостью. Минимальное количество – 5 литров.
ОПАСНО! Угроза поражения электрическим током!
Следите за тем, чтобы вовремя работы прибора не переливалась жидкость, что могло бы привести к короткому замыканию, которое может стать причиной телесных повреждений. Следует обратить внимание на обозначения внутри ёмкости!
- Перед включением прибора, следует помнить закрыть его крышкой, этим Вы сохраните тепло внутри ёмкости.
ГОРЯЧИЙ ПАР! Риск получения ожогов!
Во время снятия крышки из емкости выходит горячий пар и конденсат, в результате возникает опасность получения ожогов. Крышку следует поднимать очень осторожно!
- Выбрать нужную Вам температуру, повернув регулятор по часовой стрелке (загорится зеленая контрольная лампочка нагревания). При достижении этой температуры контрольная лампочка погаснет.
- С помощью регулятора температуры можно плавно регулировать температуру в диапазоне от 30 °C - 100 °C.
УКАЗАНИЕ!
Тепло вырабатывается спиралью на дне прибора. Там же находится электронный термостат с датчиком температуры. Температура регулируется включателем термостата.
УКАЗАНИЕ!
Время нагрева зависит от типа жидкости и ее количества. При достижении требуемой температуры жидкости, термостат автоматически отключается. Как только температура понизится, термостат автоматически включит подогрев, тем самым удерживая постоянную температуру на протяжении требуемого времени.
- Для слива жидкости следует потянуть краник вперед и держать его в таком положении пока не наполнится чашка/стакан. После чего следует отпустить краник, который закроется автоматически. Чтобы жидкость текла струёй без перерыва, следует опустить краник, нажав на него.
- В связи с конструктивными особенностями, в ёмкости остается определённое количество жидкости. Это количество можно немного уменьшить, если при опорожнении ёмкости, аккуратно наклонить её вперёд.
ГОРЯЧАЯ ПОВЕРХНОСТЬ! Риск получения ожогов!
Во время работы прибора поверхность ёмкости нагревается до выбранной для жидкости температуры! Не касаться горячей поверхности!
- Если прибор больше не будет использоваться, то регулятор температуры следует поставить в позицию „0“, прибор отключить от питания (вынуть шнур из розетки!), дать ему остыть, после чего слить жидкость.
Консервирование
- Прибор может так же быть использовано для консервирования продуктов в стеклянной таре.
- Для умещения банок емкости, следует использовать решетку из комплекта. Служит она для улучшения циркуляции кипящей воды между банками, что позволяет быстрее их разогреть.
- После того как Вы поместили банки в ёмкость, следует налить столько воды, чтобы банки верхнего слоя были на 3/4 высоты под водой.
- Прибор следует подключить к заземлённой розетке.
- Выберите температуру консервации. Информацию о температуре и необходимом для консервации времени Вы можете найти в поваренной книге.
УКАЗАНИЕ!
Следует обратить внимание на то, что время, затраченное на подогрев воды, не считается временем консервирования. Время консервирования начинается только тогда, когда первый раз погаснет зелёная контрольная лампочка.
- По окончанию процесса консервирования выключите прибор (выдернуть шнур из розетки!).
- Вынуть банки из емкости для консервирования. Для этого рекомендуется использовать щипцы для вынимания банок, или полотенце, чтобы не обжечь руки.
• Дать воде остыть, после чего выпустить её через краник из ёмкости.
ВНИМАНИЕ!
Прибор оснащён устройством защиты от перегрева. Если жидкость в приборе выкипела, срабатывает это устройство и прибор автоматически выключится. Отключите прибор от электросети (вынуть шнур из розетки!) и оставьте его остывать (минимум 30 минут). Спустить жидкость из прибора.
Нажать кнопку RESET (стержень) снизу прибора. Прибор готов к дальнейшему использованию.
Если прибор не работает после этих действий, то следует обратиться в Службу Сервиса.
6. Очистка и удаление накипи
ОСТОРОЖНО!
Перед началом очистки отсоединить прибор от источника электропитания (вынуть вилку!) и подождать, пока он остынет.
Никогда не использовать для очистки прибора струю воды под давлением!
Следить за тем, чтобы в прибор не попадала вода.
- Прибор следует чистить регулярно.
Поверхность прибора следует чистить влажной тряпочкой. При более сильном загрязнении можно использовать мягкое моющее средство. Нельзя использовать агрессивные моющие средства или средства для очистки в спреях.
- Емкость следует тщательно вымыть изнутри, затем прополоскать чистой водой.
- Следует использовать только мягкие тряпочки и категорически запрещается использовать острые предметы для очистки, которые могли бы поцарапать поверхность.
- Не использовать для очистки проволочных мочалок. Частички проволочных мочалок могут отпасть и застрять в приборе, что может, например, повредить уплотнитель или прокладки.
- При каждодневном использовании, весь механизм краника следует чистить каждую неделю, при более редком использовании – можно чистить реже. Для очистки следует отвинтить крышечку краника, вынуть силиконовый конус и помыть части в теплой воде с моющим средством. Внутреннюю часть краника и механизма следует чистить маленькой щеткой для бутылок.
ВНИМАНИЕ!
Никогда не засовывать щетку в сложенный механизм краника, так как она пробьет конус.
- Никогда не используйте легко воспламеняющиеся моющие средства (спирт и т.п.), так как при включении может возникнуть опасность пожара или взрыва.
В случае если вода содержит кальций, в емкости, а в особенности на дне, образуется слой кальция, который ухудшает нагревательную мощность прибора. Этот осадок можно удалить, добавив при очистке немного уксуса или средства для удаления накипи, после чего недолго прокипятить.
- После удаления накипи ёмкость следует прополоскать чистой водой.
- После очистки с помощью мягкой, сухой салфетки высушить и выполировать поверхность.
ВНИМАНИЕ!
Рекламация не будет принята, если прибор, как это описано в инструкции обслуживания – не будет регулярно очищена от накипи.
Такого типа рекламации не принимаются как гарантийные претензии!
Хранение прибора
- Если прибор не будет использоваться в течение более длительного периода, его следует очистить согласно описанию выше и хранить в сухом, чистом месте, защищенном от воздействия низких и высоких температур, а также солнечных лучей. Хранить вдали от детей. На приборе не следует устанавливать никаких тяжелых предметов.
7. Утилизация
Старые приборы
Отслуживший прибор нужно по истечении продолжительности службы сдать в утиль согласно национальным предписаниям утилизации. Рекомендуется вступить в контакт с одной из фирм, занимающейся утилизацией или связаться с отделом по утилизации Вашей коммуны.
ОСТОРОЖНО!
Для исключения нарушения и связанными с этим опасностями, приведите прибор перед утилизацией в непригодное состояние. Для этого прибор отключить от сети и удалить сетевой кабель от прибора.
ВНИМАНИЕ!
При утилизации прибора придерживайтесь к действующим в Вашей стране и в Вашей коммуне предписаниям.
