POWX4255 - Портативный аккумулятор PowerPlus - Бесплатное руководство пользователя

Тип продукта	Портативное пусковое устройство с аккумулятором
Марка	PowerPlus
Модель	POWX4255
Емкость аккумулятора	14,8 В пост. тока – 44,4 Вт·ч (Li-ion)
Вход (зарядка)	5 В / 3 А, 15 Вт через USB-C
Выход USB-C	5 В / 3 А (15 Вт)
Выход USB быстрая зарядка	5 В / 3 А, 9 В / 2 А, 12 В / 1,5 А
Выход USB стандартный	5 В / 2,4 А
Выход силовой розетки	15 В / 10 А
Пусковое напряжение	12 В
Пусковой ток	300 А
Пиковый ток	700 А
Основные функции	Пуск 12 В, портативное зарядное устройство (USB-C, USB, розетка 15 В), светодиодный фонарь с режимами нормальный/стробоскоп/SOS
Индикатор заряда	4 светодиода указывают 0%, 25%, 50%, 75%, 100%
Защита	Автоматическое отключение, защита от низкого напряжения
Рабочая температура	от -20 °C до 60 °C
Температура зарядки	от 0 °C до 45 °C
Содержимое упаковки	1 блок питания, 1 чехол, 1 комплект пусковых кабелей, 1 руководство
Уход и очистка	Чистить сухой тканью; не подвергать воздействию влаги; хранить вдали от источников тепла
Безопасность	Не использовать как автомобильную батарею; не замыкать накоротко; не использовать во взрывоопасной среде; следить за детьми
Запчасти и ремонт	Встроенная батарея не подлежит замене пользователем; для ремонта обращайтесь к квалифицированному специалисту
Общая информация	Непрофессиональное использование; соответствие CE стандартам EN IEC62368-1, EN55032 и т.д.

Часто задаваемые вопросы - POWX4255 PowerPlus

Как зарядить аккумулятор PowerPlus POWX4255?

Подключите прилагаемый кабель USB-C к адаптеру питания (не менее 5 В/3 А) и вставьте его во входной порт USB-C (3) блока. Индикатор мигает во время зарядки и гаснет по её окончании. Заряжайте только при температуре от 0 до 45 °C.

Как запустить автомобиль с помощью POWX4255?

Вставьте синий разъем пусковых кабелей в блок. Подсоедините красный зажим к положительной (+) клемме аккумулятора автомобиля, а черный зажим — к отрицательной (-). Зеленый индикатор означает правильное подключение. Запустите двигатель в течение 30 секунд. Затем отключите зажимы.

Что делать, если индикатор пускового кабеля мигает зеленым?

Мигающий зеленый индикатор означает, что аккумулятор автомобиля слишком разряжен. Нажмите кнопку «BOOST» на блоке, дождитесь, пока индикатор станет постоянно зеленым, затем запустите двигатель в течение 30 секунд.

Могу ли я зарядить свой телефон или планшет с помощью этого блока?

Да. Подключите кабель вашего устройства к порту USB-C быстрой зарядки (4) или к одному из стандартных портов USB (5). Нажмите переключатель (2), чтобы начать зарядку. Автоматическое распознавание адаптирует напряжение.

Как использовать встроенный светодиодный фонарь?

Удерживайте переключатель (2) нажатым в течение 3 секунд, чтобы включить фонарь. Затем кратковременно нажимайте для переключения между режимами стробоскоп, SOS или выключение.

Какова роль кнопки BOOST?

Кнопка BOOST позволяет принудительно запустить двигатель, когда аккумулятор автомобиля слишком слаб для автоматического обнаружения. Она подает более высокий пиковый ток. Используйте ее только при мигающем зеленом индикаторе или при его отсутствии.

Подходит ли POWX4255 для всех автомобилей на 12 В?

Да, он предназначен для транспортных средств с аккумулятором 12 В (автомобили, мотоциклы и т.д.). Не используйте его в системах 24 В или для других целей.

Как безопасно хранить блок питания?

Храните в сухом месте, защищенном от прямых солнечных лучей и недоступном для детей. Температура хранения не должна превышать 60 °C. Если вы не используете устройство, подзаряжайте его каждые 3–6 месяцев.

Что делать, если блок не включается?

Вероятно, это связано с защитой от низкого напряжения. Подключите зарядное устройство USB-C к входу (3) и зарядите блок. Если после полной зарядки проблема сохраняется, обратитесь в службу поддержки.

Как утилизировать PowerPlus POWX4255 по окончании срока службы?

Не выбрасывайте его вместе с бытовыми отходами. Литиевую батарею необходимо перерабатывать. Сдайте его в пункт сбора электронных отходов или продавцу в соответствии с местными правилами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWX4255 PowerPlus

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

10 POWERPLUS 6 1 2 5 4 3 7 8 9 11 12 FIG.A

POWX4255 NL

1 НАЗНАЧЕНИЕ....2
2 ОПИСАНИЕ (РИС. А) 2
3 СОДЕРЖИМОЕ УПАКОВКИ 2
4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ .... 3
5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ ...... 3
5.1 Рабочее место....3
5.2 Электробезопасность....3
5.3 Личная безопасность....4
5.4 Эксплуатация и уход за электроинструментом....4
5.5 Обслуживание....5
6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ .... 5
7 РАБОТА....6
7.1 Индикатор....6
7.2 Инструкция по зарядке....6
7.3 Запуск двигателя автомобиля от внешнего источника 12 В ......6
7.4 Зарядка мобильных телефонов, планшетов,... 6
7.5 Электропитание электронных аксессуаров автомобиля (например, мини-холодильника)....7
7.6 Светодиодный фонарь....7
7.7 Устранение неисправностей ....7
8 ТЕХНИЧЕСКИЕ ДАННЫЕ....7
9 ОКРУЖАЮЩАЯ СРЕДА 7
10 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ......8

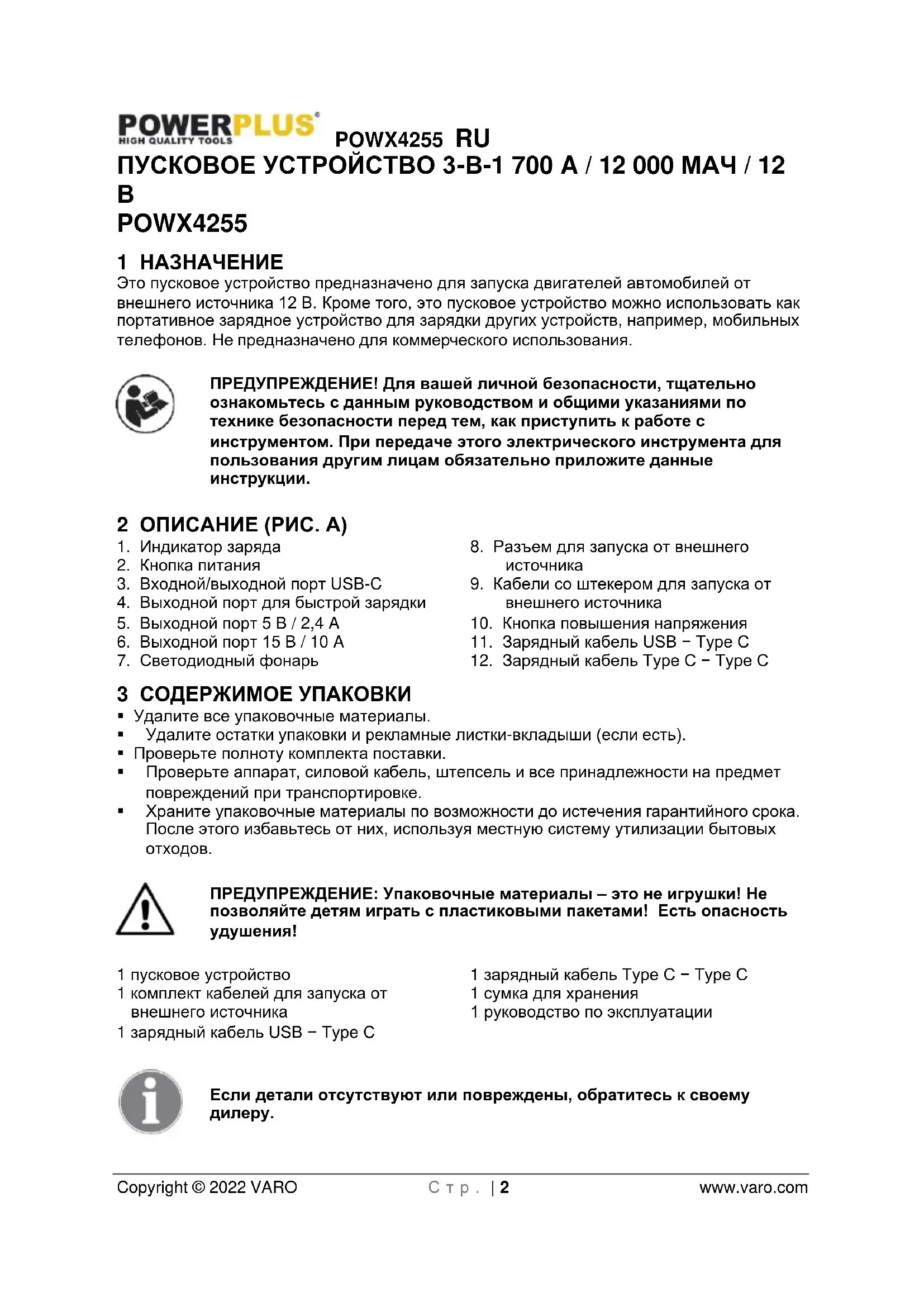

ПУСКОВОЕ УСТРОЙСТВО 3-В-1 700 А / 12 000 МАЧ / 12 В

POWX4255

1 НАЗНАЧЕНИЕ

Это пусковое устройство предназначено для запуска двигателей автомобилей от внешнего источника 12 В. Кроме того, это пусковое устройство можно использовать как портативное зарядное устройство для зарядки других устройств, например, мобильных телефонов. Не предназначено для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

2 ОПИСАНИЕ (РИС. А)

1. Индикатор заряда
2. Кнопка питания
3. Входной/выходной порт USB-C
   4.Выходной порт для быстрой зарядки
4. Выходной порт 5 В / 2,4 А
5. Выходной порт 15 В / 10 А

6. Светодиодный фонарь

7. Разъем для запуска от внешнего источника

8. Кабели со штекером для запуска от внешнего источника
9. Кнопка повышения напряжения
10. Зарядный кабель USB - Type C
11. Зарядный кабель Type C - Type C

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.
  ■ Удалите остатки упаковки и рекламные листки-вкладыши (если есть).
  ■ Проверьте полноту комплекта поставки.
• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 пусковое устройство
1 комплект кабелей для запуска от внешнего источника
1 зарядный кабель USB - Type C

1 зарядный кабель Type C - Type C
1 сумка для хранения
1 руководство по эксплуатации

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы:

	Обозначает риск получения травмы или повреждения инструмента.		Соответствует основным требованиям Европейских директив.
	Прочитайте руководство перед использованием.		Используйте аккумулятор и зарядное устройство в закрытых помещениях.

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без кабеля).

5.1 Рабочее место

• Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.
• Не используйте электроинструменты во взрывоопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли.
  Электроинструменты порождают искры, которые могут воспламенить пыль или испарения.
• При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

• Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.
• Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.
• Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим током.
• Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.

POWX4255 RU

- При работе с электроинструментом вне помещений пользуйтесь кабелем-удлинителем, предназначенным для использования вне помещений. Использование кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.

- Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

- Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.

- Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат риск травмы.

- Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.

- Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.

- Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.

- Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.

- Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

- Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.

- Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.

- Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.

- Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с данными инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.

- Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимо

POWX4255 RU

отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.

• Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.
• Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

5.5 Обслуживание

- Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности.

6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

■ Не используйте устройство вместо автомобильного аккумулятора.
■ Не используйте устройство в качестве игрушки.
- Для снижения риска получения травм внимательно следите за детьми, находящимися рядом с устройством.
- Устройство предназначено для быстрого запуска автомобильного аккумулятора 12 В и будет представлять опасность при использовании для каких-либо других целей.
- Использование принадлежности, не рекомендованной или не проданной производителем блока питания, может привести к возгоранию, поражению электрическим током или другим травмам.
■ Не соединяйте два зажима вместе.
- Перед запуском автомобильного аккумулятора убедитесь, что соединения не содержат ржавчины и других посторонних предметов. Надежно подключите пусковое устройство к зажимам аккумулятора во избежание повреждения кабелей или штекера вследствие вибрации двигателя.
■ После успешного запуска двигателя автомобиля отсоедините устройство от автомобильного аккумулятора в течение 30 секунд, чтобы предотвратить какие-либо повреждения.
- Не используйте пусковое устройство более 3 раз подряд, иначе оно может перегреться и быть повреждено. Если необходимо выполнить несколько запусков, выдержите интервал в две минуты между запусками.
- Не используйте кабель запуска от внешнего источника для зарядки какого-либо другого оборудования.
■ Не храните устройство в местах, где температура может превышать 60 °C.
■ Зарядка должна производиться при температуре окружающей среды от 0 °C до 45 °C.
■ Не подвергайте устройство воздействию дождя и не погружайте его в воду.
■ Не подвергайте устройство воздействию высоких температур или огня.
- Не используйте устройство во взрывоопасной среде, например, вблизи легковоспламеняющихся жидкостей или газов, а также в присутствии пыли.
- Перед использованием устройства для зарядки аккумуляторов убедитесь, что кто-то находится достаточно близко, чтобы услышать вас или оказать вам помощь.
- Не используйте поврежденные или модифицированные аккумуляторы или устройство. Использование поврежденных или модифицированных аккумуляторов может привести к непредсказуемым последствиям, таким как пожар, взрыв или травмы.

POWX4255 RU

• Для зарядки устройства используйте зарядный кабель, входящий в комплект поставки, или аналогичный кабель, подходящий к входному порту устройства.
• Не заряжайте устройство сразу же после его использования для запуска двигателя автомобиля.
• Не используйте устройство для запуска двигателя автомобиля во время зарядки внутреннего аккумулятора.
• В крайних случаях возможна утечка жидкости из аккумулятора. Не допускайте прямого контакта жидкости с руками или кожей. В случае контакта немедленно промойте место контакта водой с мылом. При случайном попадании жидкости в глаза промойте глаза холодной водой в течение не менее 10 минут и сразу же обратитесь за медицинской помощью.
• Поскольку устройство содержит литиевый аккумулятор, по окончании срока службы утилизируйте его в соответствии с местными правилами.

7 РАБОТА

7.1 Индикатор

Индикаторы (1) будут последовательно мигать во время зарядки. Разное количество постоянно горящих индикаторов показывает различный уровень зарядки. Все индикаторы выключаются, когда зарядка приостанавливается или завершена.

Нажмите кнопку питания для проверки уровня зарядки:

Индикатор	Выключен	1 горит	2 горят	3 горят	4 горят
Уровень зарядки	0%	25%	50%	75%	100%

7.2 Инструкция по зарядке

• Подсоедините USB-конец зарядного кабеля (11) к USB-адаптеру.
• Подсоедините кабель (11) к входному порту (3) пускового устройства.

7.3 Запуск двигателя автомобиля от внешнего источника 12 В

• Подсоедините синий штекер к пусковому устройству.
• Подсоедините красный зажим к положительной (+) клемме аккумулятора, а черный зажим – к отрицательной (-) клемме аккумулятора.

■ Загорается индикатор кабеля:

i. Горит зеленый индикатор: соединение установлено правильно и схема работает. Можно запустить двигатель непосредственного от внешнего источника.
ii. Мигает зеленый индикатор: слишком низкое напряжение аккумулятора автомобиля, нажмите кнопку повышения напряжения и подождите, пока зеленый индикатор не перестанет мигать. Запустите двигатель в течение 30 секунд.
iii. Горит красный индикатор и слышен зуммер: соединение неправильное. Проверьте подсоединение зажимов и выполните подсоединение, как описано ранее. Подождите, пока не загорится зеленый индикатор, прежде чем приступить к запуску двигателя.
iv. Если индикаторы не горят, а зуммер не слышен: возможно, аккумулятор автомобиля поврежден. Убедитесь, что зажимы подсоединены правильно, и нажмите кнопку повышения напряжения. Подождите, пока не загорится зеленый индикатор, и затем запустите двигатель в течение 30 секунд.

■ Запустите автомобиль.
- После запуска автомобиля отсоедините кабель для запуска от внешнего источника от аккумулятора автомобиля. Оставьте двигатель автомобиля работающим.

7.4 Зарядка мобильных телефонов, планшетов,...

- Для быстрой зарядки через порт USB-C подсоедините USB-конец зарядного кабеля (11) к выходному порту для быстрой зарядки (4). Для обычной зарядки можно подключиться к любому выходному порту USB.

POWX4255 RU

• Выберите соответствующий соединительный кабель и подсоедините его к устройству.
  Нажмите кнопку питания (2). Устройство может распознавать подходящие параметры электронных изделий для запуска процесса зарядки.

7.5 Электропитание электронных аксессуаров автомобиля (например, мини-холодильника)

• Подсоедините штекер кабеля питания аксессуара к выходному порту 15 В / 10 А (6).
• Нажмите кнопку питания (2).

7.6 Светодиодный фонарь

• Нажмите кнопку питания (2) в течение 3 секунд для запуска светодиодного фонаря.
• Имеются 4 режима работы светодиодного фонаря, которые появляются в следующем порядке: нормально горит, мигает, SOS и выключен. Нажмите один раз, чтобы каждый раз изменить режим.

7.7 Устранение неисправностей

- Если при нажатии на кнопку питания нет реакции, это вызвано защитой от пониженного напряжения. Подсоедините USB-конец зарядного кабеля (11) к входному порту USB-C (3) и зарядите пусковое устройство.

8 ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип	POWX4255
Емкость аккумулятора (литий-ионный)	14.8VDC - 44.4Wh
Вход	5 В / 3 А, 15 Вт
Выход:
Туре-С	5 В / 3 А (15 Вт)
Быстрая зарядка USB	5 В / 3 А, 9 В / 2 А, 12 В / 1,5 А
USB	5 В/2,4 А
Разъем электропитания	15 В / 10 А
Запуск от внешнего источника	12 В
Пусковой ток	300 А
Пиковый ток	700 А
Автоматическое отключение	Да
Рабочая температура	-20 °C ~ 60 °C

9 ОКРУЖАЮЩАЯ СРЕДА

Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации.

С отходами электрических машин нельзя поступать, как с обычными домашними отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет, что,

Продукт: Пусковое устройство

Mapka: POWERplus

Модель: POWX4255

соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное заявление.

Европейские директивы (включая, если применимо, их поправки до даты подписания): 2011/65/EU 2014/30/EU

Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания):

EN IEC62368-1 : 2020

EN55032:2015

EN61000-3-3:2013

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN55035:2017

Держатель технической документации: Филип Ванкерхов (Philippe Vankerkhove), VARO – Vic. Van Rompuy N.V.

Нижеподписавшийся действует от имени Исполнительного директора компании,

Mertens Ludo

Ludo Mertens

Отдел нормоконтроля – Менеджер по вопросам согласований 30/09/2021, Lier - Belgium

УРЕД ЗА СТАРТИРАНЕ 3-В-1 700 А / 12000 МАЧ / 12 В POWX4255

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МЕХАНИЗИРАНИ ИНСТРУМЕНТИ

5.2 Електрическа безопасност

5.5 Сервизно обслужване

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
