POWX4255 - Batteria portatile PowerPlus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore per avviamento di emergenza con batteria portatile
Marca	PowerPlus
Modello	POWX4255
Capacità della batteria	14,8 V CC - 44,4 Wh (Li-ion)
Ingresso (ricarica)	5 V / 3 A, 15 W tramite USB-C
Uscita USB-C	5 V / 3 A (15 W)
Uscita USB ricarica rapida	5 V / 3 A, 9 V / 2 A, 12 V / 1,5 A
Uscita USB standard	5 V / 2,4 A
Uscita presa alimentazione	15 V / 10 A
Tensione di avviamento	12 V
Corrente di avviamento	300 A
Corrente di picco	700 A
Funzioni principali	Avviamento di emergenza 12 V, caricabatterie portatile (USB-C, USB, presa 15 V), torcia LED con modalità normale/stroboscopio/SOS
Indicatore di carica	4 spie LED che indicano 0%, 25%, 50%, 75%, 100%
Protezione	Spegnimento automatico, protezione da bassa tensione
Temperatura di esercizio	-20 °C a 60 °C
Temperatura di ricarica	0 °C a 45 °C
Contenuto della confezione	1 alimentatore, 1 custodia, 1 kit cavi di avviamento, 1 manuale
Manutenzione e pulizia	Pulire con un panno asciutto; non esporre all'umidità; conservare al riparo dal calore
Sicurezza	Non utilizzare come batteria per veicoli; non cortocircuitare; non utilizzare in atmosfere esplosive; tenere sotto controllo i bambini
Pezzi di ricambio e riparabilità	Batteria integrata non sostituibile dall'utente; per qualsiasi riparazione, contattare un professionista qualificato
Informazioni generali	Uso non professionale; conformità CE secondo le norme EN IEC62368-1, EN55032, ecc.

Domande frequenti - POWX4255 PowerPlus

Come ricaricare la batteria del PowerPlus POWX4255?

Collegare il cavo USB-C in dotazione a un adattatore di rete (5V/3A minimo) e connetterlo alla porta di ingresso USB-C (3) dell'alimentatore. L'indicatore lampeggia durante la ricarica e si spegne quando la carica è completata. Ricaricare solo tra 0 e 45 °C.

Come avviare un veicolo con il POWX4255?

Inserire la spina blu dei cavi di avviamento nell'alimentatore. Collegare la pinza rossa al terminale positivo (+) della batteria del veicolo e la pinza nera al terminale negativo (-). La spia verde indica un collegamento corretto. Avviare il motore entro 30 secondi. Scollegare poi le pinze.

Cosa fare se la spia del cavo di avviamento lampeggia in verde?

Una spia verde lampeggiante significa che la batteria del veicolo è troppo scarica. Premere il pulsante « BOOST » dell'alimentatore, attendere che la spia diventi verde fissa, quindi avviare il motore entro 30 secondi.

Posso ricaricare il mio telefono o tablet con questo alimentatore?

Sì. Collegare il cavo del proprio dispositivo alla porta USB-C di ricarica rapida (4) o a una delle porte USB standard (5). Premere l'interruttore (2) per avviare la ricarica. Il riconoscimento automatico adatta la tensione.

Come utilizzare la torcia LED integrata?

Tenere premuto l'interruttore (2) per 3 secondi per accendere la torcia. Premere poi brevemente per passare alla modalità stroboscopio, SOS o spegnere.

Qual è il ruolo del pulsante BOOST?

Il pulsante BOOST consente di forzare l'avviamento quando la batteria del veicolo è troppo debole per essere rilevata automaticamente. Eroga una corrente di picco più elevata. Utilizzarlo solo se la spia verde lampeggia o in assenza di spia.

Il POWX4255 è adatto a tutti i veicoli a 12 V?

Sì, è progettato per veicoli con batteria da 12 V (auto, moto, ecc.). Non utilizzarlo su sistemi a 24 V o per altri scopi.

Come conservare l'alimentatore in sicurezza?

Conservarlo in un luogo asciutto, al riparo dalla luce solare diretta e fuori dalla portata dei bambini. La temperatura di conservazione non deve superare i 60 °C. Ricaricarlo ogni 3-6 mesi se non viene utilizzato.

Cosa fare se l'alimentatore non si accende più?

Probabilmente è dovuto a una protezione da bassa tensione. Collegare il caricabatterie USB-C all'ingresso (3) e ricaricare l'alimentatore. Se il problema persiste dopo una ricarica completa, contattare il servizio post-vendita.

Come smaltire il PowerPlus POWX4255 a fine vita?

Non gettarlo nei rifiuti domestici. La batteria al litio deve essere riciclata. Portarlo a un punto di raccolta per rifiuti elettronici o al proprio rivenditore secondo le normative locali.

MANUALE UTENTE POWX4255 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL

NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING

DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING

SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN

FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS

1 USO PREVISTO 2
2 DESCRIZIONE (FIG. A) 2
3 DISTINTA DEI COMPONENTI....2
4 SIMBOLI 2
5 NORME GENERALI DI SICUREZZA ....3
5.1 Luogo di lavoro....3
5.2 Sicurezza elettrica ....3
5.3 Sicurezza delle persone....3
5.4 Uso attento e scrupoloso degli elettroutensili....4
5.5 Manutenzione....4
6 ULTERIORI ISTRUZIONI DI SICUREZZA....4
6.1 Caricabatterie....4
7 FUNZIONAMENTO 5
7.1 Indicatore luminoso....5
7.2 Istruzioni di ricarica....5
7.3 Avviamento di emergenza di un veicolo a 12 V....5
7.4 Ricarica di telefoni cellulari/tablet ecc. 6
7.5 Alimentazione degli accessori elettronici per automobile (ad es. mini frigo)....6
7.6 Torcia a LED....6
7.7 Risoluzione dei problemi....6
8 DATI TECNICI 7
9 AMBIENTE 7
10 DICHIARAZIONE DI CONFORMITÀ....8

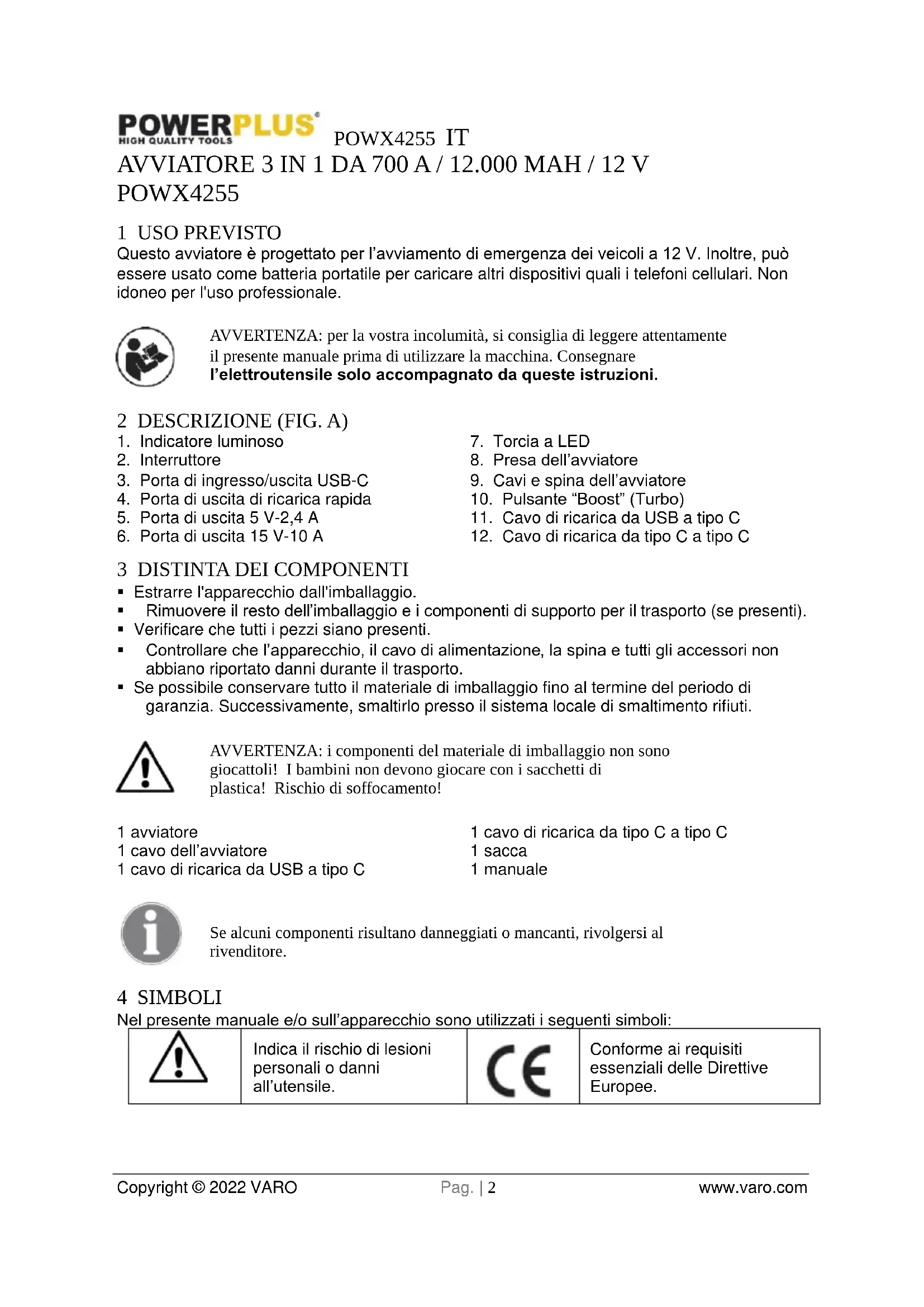

AVVIATORE 3 IN 1 DA 700 A / 12.000 MAH / 12 V

POWX4255

1 USO PREVISTO

Questo avviatore è progettato per l'avviamento di emergenza dei veicoli a 12 V. Inoltre, può essere usato come batteria portatile per caricare altri dispositivi quali i telefoni cellulari. Non idoneo per l'uso professionale.

AVVERTENZA: per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.

2 DESCRIZIONE (FIG. A)

1. Indicatore luminoso
2. Torcia a LED
3. Interruttore
4. Presa dell'avviatore
5. Porta di ingresso/uscita USB-C
6. Cavi e spina dell'avviatore
7. Porta di uscita di ricarica rapida
8. Pulsante "Boost" (Turbo)
9. Porta di uscita 5 V-2,4 A
10. Cavo di ricarica da USB a tipo C
11. Porta di uscita 15 V-10 A
12. Cavo di ricarica da tipo C a tipo C

3 DISTINTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.
• Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).
• Verificare che tutti i pezzi siano presenti.
• Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

1 avviatore
1 cavo di ricarica da tipo C a tipo C
1 cavo dell'avviatore
1 sacca
1 cavo di ricarica da USB a tipo C
1 manuale

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Conforme ai requisiti essenziali delle Direttive Europee.

Leggere attentamente il manuale prima dell'uso.

Usare la batteria e il caricabatterie solo in ambienti chiusi.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni.

Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
  Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza elettrica

• Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.
• La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
• Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.
• Non danneggiare il cavo. Non utilizzare il cavo per trasportare l'apparecchio, per trascinarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.
  Se l'elettroutensile viene impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche letali.
  Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.
• L'utilizzo di occhiali protettivi e di altri dispositivi di protezione individuale quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
• Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

POWX4255 IT

• Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
• Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.
• Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.
• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
• Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.
• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.
• Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

5.5 Manutenzione

- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.

6 ULTERIORI ISTRUZIONI DI SICUREZZA

6.1 Caricabatterie

• NON utilizzare al posto della batteria del veicolo.
  ■ Non utilizzare come giocattolo.
• In caso di utilizzo in prossimità di bambini è necessaria particolare attenzione per ridurre il rischio di lesioni.
• Il dispositivo è progettato per avviare veicoli a 12 V ed è pericoloso se utilizzato per altri valori di tensione.
• L'uso di un accessorio non consigliato o venduto dal produttore del gruppo di alimentazione può causare incendi, scosse elettriche o lesioni a persone.
• NON collegare i due morsetti tra loro.

POWX4255 IT

• Prima dell'avviamento, assicurarsi che sui poli della batteria dell'automobile non vi sia corrosione o corpi estranei. Collegare l'avviatore alla batteria e tenerlo saldamente per evitare di danneggiare i cavi o la spina dell'avviatore a causa delle vibrazioni del motore.
• Dopo aver avviato l'automobile, rimuovere l'unità dalla batteria dell'automobile entro 30 secondi per evitare danni.
• NON eseguire l'avviamento di emergenza più di 3 volte di fila, in quanto un surriscaldamento potrebbe danneggiare l'unità. In caso di avviamenti ripetuti, rispettare un intervallo di due minuti tra un avviamento e l'altro.

Non utilizzare il cavo dell'avviatore per caricare altre apparecchiature.

- NON conservare in luoghi in cui la temperatura può superare i 60 °C.

- Caricare solo a temperatura ambiente compresa tra 0 e 45 °C.

- Non esporre l'unità a pioggia o acqua.

■ NON esporre l'unità a calore eccessivo o incendi.

- NON azionare l'unità in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili.

- Quando si lavora con le batterie, assicurarsi che nelle vicinanze vi sia qualcuno che possa intervenire in caso di emergenza.

- Non utilizzare batterie o apparecchiature danneggiate o modificate. Se danneggiate o modificate, le batterie possono assumere un comportamento imprevedibile con conseguenti incendi, esplosioni o rischio di lesioni.

- Caricare solo utilizzando il caricabatterie fornito con l'unità o lo stesso standard con la porta di ingresso host.

- Dopo aver effettuato l'avviamento di emergenza sull'automobile, non ricaricare immediatamente l'unità.

- NON utilizzare l'unità per l'avviamento di emergenza di un veicolo durante la ricarica della batteria interna.

- In condizioni estreme, la batteria potrebbe presentare delle perdite. Se si nota la presenza di liquido proveniente dall'unità, non maneggiarla a mani nude. In caso di contatto con la pelle, lavare immediatamente con acqua e sapone. Se il liquido entra in contatto con gli occhi, sciacquare gli occhi con acqua corrente fredda per almeno 10 minuti e consultare immediatamente un medico.

- L'unità contiene una batteria a base di litio; al termine del ciclo di vita dell'unità, smaltirla in conformità alle normative locali.

7 FUNZIONAMENTO

7.1 Indicatore luminoso

Le barre dell'indicatore luminoso (1) lampeggiano una alla volta durante il processo di ricarica. La luce fissa su più barre dell'indicatore luminoso indica un livello di carica diverso. Tutte le barre dell'indicatore luminoso si spengono quando il processo di ricarica è in pausa o completato.

Premere l'interruttore per controllare il livello di carica:

Indicatore luminoso	Nessuna luce	1 barra a luce fissa	2 barre a luce fissa	3 barre a luce fissa	4 barre a luce fissa
Livello di carica	0%	25%	50%	75%	100%

7.2 Istruzioni di ricarica

• Collegare il cavo del caricabatterie USB (11) a un adattatore USB.
  ■ Collegare il cavo (11) alla porta di ingresso (3) dell'avviatore.

7.3 Avviamento di emergenza di un veicolo a 12 V

- Inserire completamente la spina blu nell'avviatore.

POWX4255 IT

- Collegare il morsetto rosso al terminale positivo (+) della batteria e il morsetto nero al terminale negativo (-) della batteria.

■ Indicatori luminosi del cavo

i. Luce verde fissa: il collegamento è corretto e il circuito funziona. È possibile accendere il motore per eseguire direttamente l'avviamento di emergenza.

ii. Luce verde lampeggiante: la batteria del veicolo è scarica, premere il pulsante "BOOST" (TURBO) e attendere che la luce verde diventi fissa. Accendere il motore entro 30 secondi.

iii. Luce rossa con ronzio: il collegamento è errato. Controllare il collegamento del morsetto e collegarlo come descritto in precedenza. Attendere di visualizzare la luce verde prima di accendere il motore.

iv. Assenza di luci, assenza di ronzio: la batteria del veicolo potrebbe essere danneggiata. Dopo aver verificato il corretto collegamento dei morsetti, premere il pulsante "BOOST" (TURBO). Attendere di visualizzare la luce verde, quindi accendere il motore entro 30 secondi.

- Avviare il veicolo.

- Una volta avviato il veicolo, rimuovere il cavo dell'avviatore dalla batteria del veicolo. Lasciare il motore del veicolo in funzione.

7.4 Ricarica di telefoni cellulari/tablet ecc.

- Per la ricarica rapida USB-C, collegare il cavo del caricabatterie USB (11) alla porta di uscita di ricarica rapida (4). Per una ricarica regolare, è possibile collegare entrambe le porte di uscita USB.

- Selezionare il connettore appropriato e collegarlo al dispositivo.

- Premere il pulsante di accensione/spegnimento (2). Il dispositivo è in grado di riconoscere i parametri dei dispositivi elettronici necessari per avviare il processo di ricarica.

7.5 Alimentazione degli accessori elettronici per automobile (ad es. mini frigo)

- Collegare la spina di alimentazione dell'accessorio alla porta di uscita da 15 V-10 A (6).

■ Premere il pulsante di accensione/spegnimento (2).

7.6 Torcia a LED

- Premere il pulsante di accensione/spegnimento (2) per 3 secondi per attivare la torcia a LED.

- Sono disponibili 4 modalità di illuminazione a LED nell'ordine seguente: normale, stroboscopica, SOS e spenta. Premere una volta per cambiare la modalità.

7.7 Risoluzione dei problemi

Se non si riceve alcuna risposta dopo aver premuto il pulsante di accensione/spegnimento, vuol dire che è in atto la protezione contro la bassa tensione. Collegare il cavo del caricabatterie USB (11) alla porta di ingresso USB-C (3) e caricare l'avviatore.

8 DATI TECNICI

Tipo	POWX4255
Capacità della batteria (agli ioni di litio)	14.8VDC - 44.4Wh
Ingresso	5 V-3 A, 15 W
Uscita
Tipo C	5 V-3 A, 15 W
USB a ricarica rapida	5 V-3 A, 9 V-2 A, 12 V-1,5 A
USB	5 V / 2,4 A
Spina di alimentazione	15 V / 10 A
Avviamento di emergenza	12 V
Corrente iniziale	300 A
Corrente di picco	700 A
Spegnimento automatico	Sì
Temperature di esercizio	Da -20 °C a 60 °C circa

9 AMBIENTE

Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.

Con la presente, VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che

Descrizione dell'apparecchio: Avviatore 3 in 1

Marchio: POWERplus

Numero articolo: POWX4255

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma):

2011/65/EU

2014/30/EU

Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):

EN IEC62368-1 : 2020

EN55032:2015

EN61000-3-3:2013

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN55035:2017

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e per conto del CEO della società,

Mentens Ludo

Ludo Mertens
