РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDX282BT KENWOOD

ЦИФРОВОЙ МЕДИА-РЕСИВЕР

Краткое руководство по началу работы

JVCKENWOOD Corporation

За подробными инструкциями по управлению и информацией обращайтесь к ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на следующем веб-сайте:

Декларация соответствия относительно Директивы RE 2014/53/EU Декларация соответствия относительно Директивы RoHS 2011/65/EU

Производитель:

JVCKENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Представительство в ЕС:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

English

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-X382BT/KD-X282BT» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в сети Интернет: https://www.jvc.net/euukdoc/

Українська

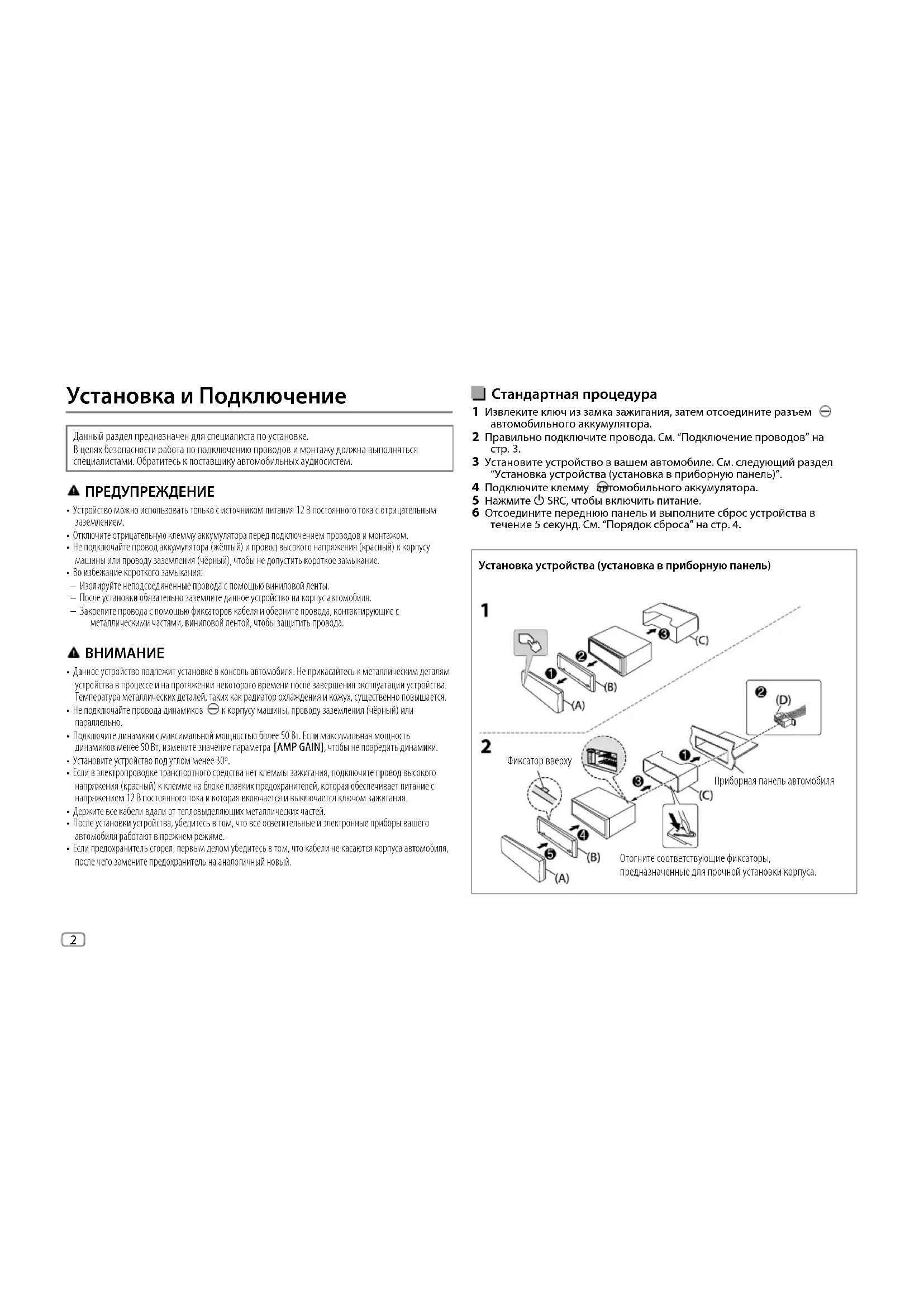

Установка и Подключение

Данный раздел предназначен для специалиста по установке. В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.

▲ ПРЕДУПРЕЖДЕНИЕ

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (желтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
  • Во избежание короткого замыкания:
  — Изолируйте неподсоединенные провода с помощью виниловой ленты.
  — После установки обязательно заземлите данное устройство на корпус автомобиля.
  — Закрепите провода с помощью фиксаторов кабеля и оберните провода, контактирующие с металлическими частами, виниловой лентой, чтобы защитить провода.

▲ ВНИМАНИЕ

• Данное устройство подлежит установке в консоль автомобиля. Не прикарайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повьшается.
• Не подключайте провода динамиков ⊖ к корпусу машины, проводу заземления (чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMP GAIN], чтобы не повредить динамики.
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжении 12 В постоянного тока и которая включается и выключается ключом зажигания.
  • Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура

1 Извлеките ключ из замка зажигания, затем отсоедините разъем автомобильного аккумулятора.
2 Правильно подключите провода. См. "Подключение проводов" на стр. 3.
3 Установите устройство в вашем автомобиле. См. следующий раздел "Установка устройства (установка в приборную панель)".
4 Подключите клемму автомобильного аккумулятора.
5 Нажмите ⏻ SRC, чтобы включить питание.
6 Отсоедините переднюю панель и выполните сброс устройства в течение 5 секунд. См. "Порядок сброса" на стр. 4.

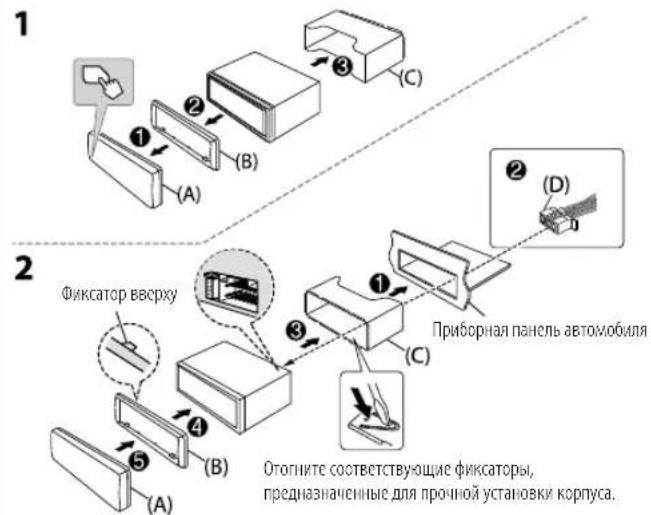

Установка устройства (установка в приборную панель)

Установка устройства (без посадочного корпуса)

1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине).

(B) 8 mm MAX. M5 mm M5 mm

⚠️ Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

Демонтаж устройства

Список деталей (входят в комплект поставки)

(A) Передняя панель (×1)
(В) Декоративная панель (×1)
(C) Посадочный корпус (×1)
(D) Жугт проводов (×1)
(E) Ключ для демонтажа (×2)

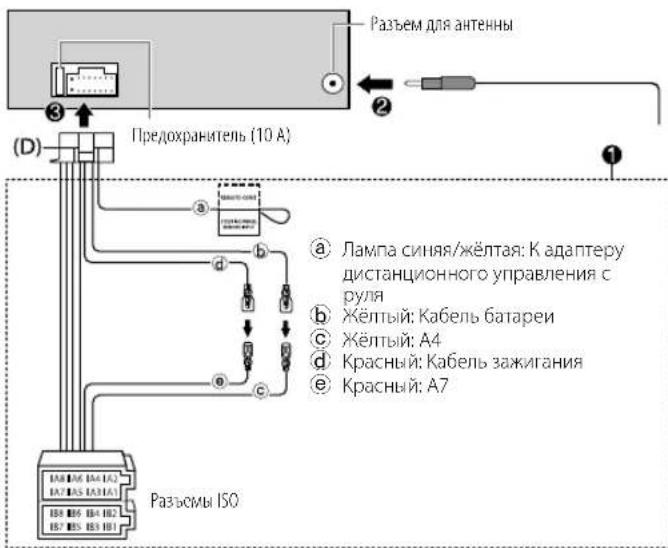

Подключение проводов

Разъем для антенны ② ③ Предохранитель (10 A) (D) ① ④ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟' ㉟' ㉟' ㉟' ㉟'' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㉟' ㊱ ㊱A1234567890000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Контакт Цвст и функция

A4 Жёлтый : Аккумулятор
A5 Синий/белый	: Управление питанием (12 В=330 мА)
A6 Оранжевый/белый : Переключатель управления	освещением автомобиля
A7 Красный : Зажигание (АСС)
A8 Чёрный : Заземляющее соединение (земля)
B1, B2	Фиолетовый ⊕, фиолетовый/чёрный ⊖ : Задний динамик (правый)
B3, B4	Серый ⊕, серый/чёрный ⊖ : Передний динамик (правый)
B5, B6	Белый ⊕, белый/чёрный ⊖ : Передний динамик (левый)
B7, B8	Зелёный ⊕ , зелёный/чёрный ⊖ : Задний динамик (левый)

Перед использованием

ВАЖНО

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.
• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем.

▲ ПРЕДУПРЕЖДЕНИЕ

Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

⚠️ ВНИМАНИЕ

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.
• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.
• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.
• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.

Основныесведения

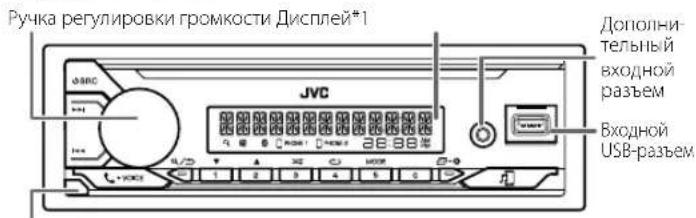

Передняя панель

Ручка регулировки громкости Дисплей*1 Дополнительный входной разъем Входной USB-разъем

Кнопка отсоединения

ПрикреплениеОтсоединениеПорядоксброса

Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели.

Задача На передней панели

Включение питания	Нажмите кнопку ⓍSRC.• Нажмите и удерживайте нажатой, чтобы отключить питание.
Настройка громкости Поверните ручку регулировки громкости.
Выберите источник	Нажмите кнопку ⓍSRC несколько раз.
Изменение отображаемой информации*2	Нажмите кнопку Ⓧ•●несколько раз.

*1 Только в целях наглядности.

*2 Один из элементов индикации информации на дисплее поддерживает Эффект синхронизации музыки. Уровень яркости кнопок изменяется и синхронизируется с уровнем музыки.

Начало эксплуатации

Подтверждение типа кроссовера и отмена демонстрации

При первом включении питания (или если для параметра [FACTORY RESET] установлено значение [YES]) на дисплее отображается следующая информация: "2-WAY X'OVER" или "3-WAY X'OVER" → "PRESS" → VOLUME KNOB" → O CONFIRM".

1 Нажмите ручку регулировки громкости, чтобы подтвердить текущий тип кроссовера. Затем на дисплее отображается: "CANCEL DEMO" ▶PRESS" ▶VOLUME KNOB".

2 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [YES].

3 Нажмите ручку регулировки гром Отображается надпись "DEMO OFF".

Установка часов и даты

1 Нажмите и удерживайте нажатой кнопку .☐• 2 Поверните ручку регулировки громкости для выбора элемента [CLOCK], а затем нажмите ее.

Чтобы настроить часы

3 Поверните ручку регулировки громкости для выбора элемента [CLOCK ADJUST], а затем нажмите ее.

4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. Установите время в порядке "Час" → "Минута".

5 Поверните ручку регулировки громкости для выбора элемента [CLOCK FORMAT], а затем нажмите ее.

6 Поверните ручку регулировки громкости для выбора [12H] или [24H], а затем нажмите ее.

Чтобы установить дату

7 Поверните ручку регулировки громкости для выбора элемента [DATE SET], а затем нажмите ее.

8 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. Установите дату в порядке "День" → "Месяц" → "Год".

9 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку

Задание базовых настроек

1 Нажмите и удерживайте нажатой кнопку .
2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее.
3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/3

По умолчанию: [XX]

[SYSTEM]
[KEY BEEP]	(Не применимо, когда выбран 3-полосный кроссовер.) [ON]: Включение звука нажатия кнопки. ; [OFF]: Выключение.
[FACTORY RESET] [YES]: Сброс всех настроек на значения по умолчанию (кроме сохраненных радиостанций). ; [NO]: Отмена.
[CLOCK]
[CLOCK DISPLAY]	[ON]: Даже в выключенном состоянии на дисплее отображается текущее время. ; [OFF]: Отмена.
[ENGLISH]/[РУССКИЙ]/[ESPAÑOL]/[FRANCAIS]/[DEUTSCH]*Выберите язык отображения для меню и в применимых случаях информации о музыке. По умолчанию выбрано значение [ENGLISH].

* Только для KD-X382BT.

Радиоприемник

Поиск радиостанции

1 Нажмите кнопку ⏻ SRC несколько раз для выбора FM или AM.
2 Нажмите кнопку ◀◀◀ / ▶▶▶ для автоматического поиска радиостанции. (или)
Нажмите и удерживайте нажатой кнопку I◄◄ / ►►, пока символ "M" не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

Настройки в памяти

Можно сохранять до 18 радиостанций FM и 6 радиостанций AM.

Сохранение радиостанции

При прослушивании радиостанции....

Нажмите и удерживайте нажатой одну из номерованных кнопок (от 1 до 6). (или)

1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст "PRESET MODE".

2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку. После сохранения станции отображается сообщение "MEMORY".

Выбор сохраненной радиостанции

Нажмите одну из нумерованных кнопок (от 1 до 6). (или)

1 Нажмите кнопку .∅/∅

2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку.

USB/iPod

Доступные для выбора источники:

- KD-X382BT: USB/iPod USB или iPod BT

KD-X282BT: USB

Начало воспроизведения

При присоединении устройства (устройства USB/ устройства iPod/iPhone) к входному USB-разъему происходит автоматическая смена источника и начинается воспроизведение.

Задача На передней панели

Перемотка назад или вперед Нажмите и удерживайте нажатой кнопку 1◀◀ / ▶▶▶.
Выбор файла	Нажмите кнопку 1◀◀ / ▶▶▶.
Выбор папки	Нажмите кнопку 2▲ / 1▼.
Воспроизведение в режиме повтора	Нажмите кнопку 4 □ несколько раз.
Воспроизведение в случайном порядке	Нажмите кнопку 3 ✗□ несколько раз.

Настройки меню

1 Нажмите и удерживайте, чтобы перейти в меню настроек.
2 Поверните ручку регулировки громкости для выбора элемента, а затем нажмите ручку.
3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован необходимый элемент.

4 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку Q/D.

• За подробными объяснениями касательно каждого пункта обращайтесь к ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на следующем веб-сайте: https://www.jvc.net/cs/car/
• Доступность каждого элемента отличается в зависимости от модели.

Элементы меню

[EQ SETTING] : Выбор запрограммированного эквалайзера или настройка собственных параметров звука.

[AUDIO CONTROL] : Установка предпочитаемых звуковых настроек.

[SOUND EFFECT] : Установка предпочитаемого звукового эффекта.

[DISPLAY] : Установка предпочитаемого управления окном дисплея.

[TUNER SETTING] : Настройки для радиоисточника.

[BT MODE] : Настройки для устройства Bluetooth.

[REMOTE APP] : Настройки, чтобы использовать смартфон для управления данным устройством.

[MIC GAIN]*1 : Установка чувствительности микрофона.

[NR LEVEL]*1 : Настройка уровня подавления шума.

[ECHO CANCEL]*1 : Настройка времени задержки эхоподавления.

[SYSTEM] : Настройки для данного устройства.

[CLOCK] : Настройка часов.

[ENGLISH] : Выбор языка для меню и информации о музыке.

[РУССКИЙ] : Выбор языка для меню и информации о музыке.

[ESPANOL] : Выбор языка для меню и информации о музыке.

[FRANCAIS] : Выбор языка для меню и информации о музыке.

[DEUTSCH]*2 : Выбор языка для меню и информации о музыке.

[DEMO MODE] : Включение или выключение демонстрации на дисплее.

*1 Применимо только во время разговора по телефону.

*2 Только для KD-X382BT.

Другая информация

За информацией по операциям воспроизведения источника AUX

обращайтесь к ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на следующем веб-сайте: https://www.jvc.net/cs/car/.

- Доступность каждого источника отличается в зависимости от модели.

Замечание по техническим характеристикам

Диапазон частот Bluetooth: Полное сопротивление катушки

громкоговорителя:

Выходная мощность РЧ Bluetooth (E.I.R.P.):

Рабочее напряжение:

+4 дБм (МАКС), Класс мощности 2

Аккумуляторная система

напряжением 12 В постоянного тока

Bluetooth®

• В зависимости от версии Bluetooth, операционной системы и версии встроенного программного обеспечения, функции Bluetooth могут не работать с данным устройством.
• Для выполнения следующих операций обязательно включите функцию Bluetooth на вашем устройстве.
• Окружающая среда оказывает влияние на состояние сигнала.

Подключение микрофона

Подсоедините прилагаемый микрофон к входному разъему микрофона на задней панели.

Настройка угла

микрофона

При необходимости закрепите с помощью зажимов шнура (не входят в комплект поставки).

Сопряжение и подключение устройства Bluetooth в первый раз

1 Для включения устройства нажмите ⏻SRC.
2 На устройстве Bluetooth найдите и выберите название используемого приемника ("KD-X382BT"/"KD-X282BT").
3 В зависимости от отображаемых на экране данных, выполните действие (A) или (B).

Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже.

(A) "[Имя устройства]" "XXXXXX" "VOL - YES" "BACK - NO"

"XXXXXX" — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения.

1 Убедитесь, что ключи доступа, отображающиеся на данном устройстве и устройстве Bluetooth, одинаковы.

2 Нажмите ручку регулировки громкости для подтверждения ключа доступа.

Используйте устройство Bluetooth для подтверждения ключа доступа.

(B) "[Имя устройства]" →"VOL - YES" "BACK - NO"

Нажмите ручку регулировки громкости, чтобы запустить сопряжение.

2 • При прокрутке на экране сообщения "PAIRING" PIN 0000" введите PIN-код "0000" на устройстве Bluetooth.

- Если отображается только сообщение "PAIRING", с помощью устройства Bluetooth подтвердите сопряжение.

Сообщение "PAIRING COMPLETED" отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ".

Ответ на вызов

Нажмите или funку регулировки громкости.

- Чтобы отрегулировать громкость телефона в диапазоне от [00] до [35], поворачивайте ручку регулировки громкости.

- Чтобы завершить звонок, нажмите и удерживайте 📞 VOICE или ручку регулировки громкости.

Аудиопроигрыватель через Bluetooth

1 Нажмите кнопку ⓍSRC несколько раз для выбора BT AUDIO. • Нажатие 📂 напрямую переключает в BT AUDIO.

2 Управляйте аудиопроигрывателем по Bluetooth, чтобы начать воспроизведение.

Задача	На передней панели
Воспроизведение/пауза	Нажмите ручку регулировки громкости.
Выбор группы/папки	Нажмите кнопку 2▲ / 1▼.
Переход назад/Переход вперед	Нажмите кнопку ◀◀/▶▶.
Перемотка назад или вперед	Нажмите и удерживайте нажатой кнопку ◀◀/▶▶.
Воспроизведение в режиме повтора	Нажмите кнопку 4○ несколько раз.
Воспроизведение в случайном порядке	Нажмите кнопку 3×× несколько раз.
