Тип продукта	Уличная видеопанель
Бренд	Siedle
Модель	BCV 850101 E
Категория	Домофон
Цветовая система	PAL
Сенсор	CMOS 1/3", 756 x 504 пикселя
Разрешение	550 ТВ-линий
Объектив	3,7 мм
Угол обзора по горизонтали	около 65°
Угол обзора по вертикали	около 50°
Диапазон механической регулировки камеры	30° по горизонтали/вертикали
Количество встроенных кнопок вызова	1 (BCV 850-1-01) или 2 (BCV 850-2-01)
Функции	Вызов, разговор, видео, открытие двери
Подсветка	Светодиодная, переключение день/ночь
Обогрев	2 уровня, 12 В AC, макс. 110 мА
Контакт замка	Рабочий контакт 24 В, 2 А
Степень защиты	IP 54, IK 8
Рабочая температура	от -20 °C до +40 °C
Размеры (Ш x В x Г)	82 x 226 x 35 мм
Монтаж	Накладной монтаж с крышкой из щеточной нержавеющей стали
Питание	Через шину In-Home
Таблички с фамилиями	С подсветкой, заменяемые спереди
Громкость голоса	Регулируемая
Комплект поставки	Уличная панель, отвертка Siedle, информация о продукте

Часто задаваемые вопросы - BCV 850101 E Siedle

Какая рекомендуемая высота установки для уличной панели?

Рекомендуемая высота — около 1,50 м от центра устройства.

Как отрегулировать угол обзора камеры?

Ослабьте два крестообразных винта, установите камеру в нужном направлении (30° по горизонтали и вертикали), затем затяните винты.

Как отрегулировать громкость звука уличной панели?

Громкость голоса регулируется с помощью регулятора на панели в зависимости от условий установки.

Как заменить таблички с фамилиями?

Откройте этикетку с внешней стороны отверткой, извлеките маркировочную вставку, затем вставьте новую этикетку, слегка нажав.

Каких условий установки следует избегать для камеры?

Избегайте прямого контрового света, прямого солнечного излучения, очень яркого фона, отражающих поверхностей в оси съемки, а также ламп или прямых источников света.

Как ввести уличную панель в эксплуатацию?

Обратитесь к руководству системы шины In-Home: видео для ввода в эксплуатацию и программирования.

Как активировать режим ручного программирования?

Удерживайте кнопку программирования на уличной панели нажатой в течение 4 секунд, пока не услышите длинный подтверждающий сигнал, затем кратковременно каждые 5 секунд, пока активен режим.

Какое необходимо электропитание?

Устройство питается через шину In-Home. Обогрев требует 12 В AC, макс. 110 мА. Установка должна выполняться специалистом.

Каковы степени защиты устройства?

Степень защиты IP 54 (защита от пыли и водяных брызг) и IK 8 (устойчивость к механическим ударам).

Что делать при помехах изображения?

Убедитесь, что кабели ветви камеры и ветви монитора проложены отдельно, а не в одном кабеле, так как это может вызвать помехи.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BCV 850101 E Siedle

Информация о продуктах

Дверная видеопанель

вызова Siedle Compact

Дверная видео-панель

Siedle Compact с шинной технологией, для инсталляции в системе In-Home-Bus.

С функциями: вызов, разговор, видеонаблюдение и открытие двери.

Число интегрированных кнопок вызова: 1–2

Особенности:

• Интегрированная камера с автоматическим переключением режима день/ночь, светодиодным освещением и 2-ступенчатым нагревателем
• Интегрированный дверной громкоговоритель
• Регулируемая громкость звука речи
• Число интегрированных кнопок вызова: 1 (BCV 850-1-01), 2 (BCV 850-2-01)
• Активируемое акустическое подтверждение нажатия кнопок
• Подсвечиваемые таблички с именами, с возможностью замены с лицевой стороны
  • для открытого монтажа с декоративной панелью из сатинированной нержавеющей стали

Электрическое напряжение

Встраивание, монтаж и обслуживание электроприборов разрешается выполнять только квалифицированным электрикам.

Статическая электризация

Вследствие статической электри- зации при прямом контакте с печатной платой возможно повреждение прибора. Не допу- скайте прямого касания мон- тажной платы.

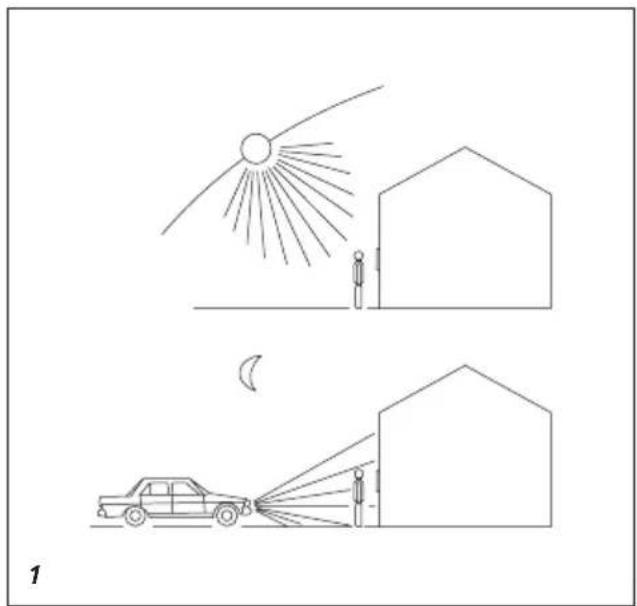

1 Следующих ситуаций при монтаже видеосистем необходимо избегать:

• прямой свет, падающий с противоположной стороны
  • прямые солнечные лучи
  • фон с большой яркостью
• интенсивно отражающие стены на противоположной от камеры стороне
• светильники и источники прямого света

Объем поставки

• BCV 850-...-01
• Отвертка Siedle
  • Данная информация о продукте

Монтаж

2 Отвинтить лицевую панель корпуса. Для этого на нижней стороне корпуса отпустить винт Siedle. Откинуть лицевую панель корпуса вперед.
3 Открытый монтаж дверной панели вызова. Рекомендуемая высота монтажа: ок. 1,50 м до центра прибора. Учтите: кабель вводится в нижней части опорной платы!
4 Удалить оболочку инсталляционного кабеля вблизи стенки (ок. 10 мм) и ввести жилы в опорную плату. Закрепить опорную плату 4 винтами. Закрыть оба верхних отверстия резиновыми пробками.
5 Выполнить электропроводку согласно схеме соединений. Жилы разрешается прокладывать только в допустимом инсталляционном помещении.

Указания к схемам соединений

a) Магистраль камеры и магистраль монитора должны быть проложены отдельно и не должны располагаться в одном кабеле. В противном случае могут возникнуть проблемы при воспроизведении изображения.

Важно!

Перед использованием зажима (зажимов) открывания дверей (релейного контакта устройства отпирания дверей) следуйте информации «Активирование устройства отпирания дверей» в системном руководстве для системы In-Home-Bus: Аудио или Видео.

Разводка клемм

TaK,	Магистраль камеры
TbK	In-Home-Bus

Tö (с) Релейный контактустройства отпираниядвери

b, с Электропитание 12 Вперем. тока для нагрева-теля камеры

6 Угол обзора камеры, в зависимости от варианта монтажа, может быть настроен на 30° по горизонтали и вертикали. Для изменения направления взгляда камеры ее можно разместить в требуемом направлении. Для изменения направления взгляда слегка отпустить оба винта с крестообразным шлицем. Расположить камеру в требуемом направлении. Затем зафиксировать требуемое положение двумя винтами с крестообразным шлицем.

7 В зависимости от окружающих условий, может потребоваться изменение громкости речи на дверной панели, чтобы обеспечить четкую передачу речи.
8 Лицевую панель корпуса навесить сверху на опорную плату и закрыть. Затянуть винт на нижней стороне корпуса.

Надписи

9 Табличку для имени осторожно открыть с наружной стороны, например, шлицевой отверткой, и вынуть вкладку для надписей. Установить табличку для имени, зафиксировав ее легким нажатием.

Ввод в эксплуатацию и программирование

10 Кнопка программирования дверной панели вызова Siedle Compact Режим программирования дверной панели вызова (ручное программирование): На дверной панели вызова удерживать нажатой в течение 4 секунд кнопку программирования. После этого звучит продолжительный сигнал квитирования, который повторяется каждые 5 секунд до тех пор, пока активен режим программы.

В отношении ввода в эксплуатацию и программирования необходимо соблюдать следующий информационный документ:

- Системное руководство для системы In-Home-Bus: Видео

Технические данные

Стандарт: PAL Датчик изображения: КМОП-датчик 1/3" - 756 x 504 пикселей Разрешение: 550 ТВ-строк Объектив: 3,7 мм Угол обзора: по горизонтали ок. 65 °, по вертикали ок. 50 ° Диапазон механической регулировки: 30° по горизонтали/ вертикали 2-ступенчатый нагрев: 12 В \~, макс. 110 мА Рабочее напряжение: от системы In-Home-Bus Тип контактов: Замыкающий контакт 24 В, 2 А Тип защиты: IP 54, IK 8 Температура окружающей среды: от -20 °C до +40 °C Размеры (мм) Ш x В x Г: 82 x 226 x 35
