| Тип продукта | Модуль камеры для домофонной системы |
| Бренд | Siedle |
| Модель | BCMC 65003 SM |
| Размеры (Д x В x Ш) | 99 x 99 x 58 мм |
| Выступающая толщина | 32 мм |
| Вес | Около 200 г (оценка) |
| Питание | 20-30 В пост. тока, макс. 95 мА |
| Обогрев | 12 В перем. тока, макс. 130 мА (2 уровня) |
| Тип сенсора | CMOS 1/3", 756 x 504 пикселя |
| Разрешение | 550 ТВ-линий |
| Объектив | 2,9 мм |
| Угол обзора по горизонтали | 80° |
| Угол обзора по вертикали | около 60° |
| Механическая регулировка | 30° по горизонтали/вертикали |
| Переключение день/ночь | Автоматическое |
| Инфракрасная подсветка | Встроенная |
| Цветовая система | PAL или NTSC в зависимости от версии |
| Видеовыход | 1 В размах на 75 Ом |
| Степень защиты | IP54, IK10 |
| Температура окружающей среды | от -20 °C до +55 °C |
| Совместимые системы | Bus In-Home, Access, без системы |
| Монтаж | Выполняется только квалифицированным электриком |
| Защита от кражи | Опционально с DSC 602-... и ZDS 601-... |
| Замена камеры | Отключить от клеммной колодки и заменить |
Часто задаваемые вопросы - BCMC 65003 SM Siedle
Вопросы пользователей о BCMC 65003 SM Siedle
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Домофон в формате PDF бесплатно! Найдите своё руководство BCMC 65003 SM - Siedle и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. BCMC 65003 SM бренда Siedle.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BCMC 65003 SM Siedle
Информация о продуктах
Камера 80
Доступна для систем In-Home-Bus, Access или в виде внесистемной камеры.
Электрическое напряжение
Встраивание, монтаж и обслуживание электроприборов разрешается выполнять только квалифицированным электрикам.

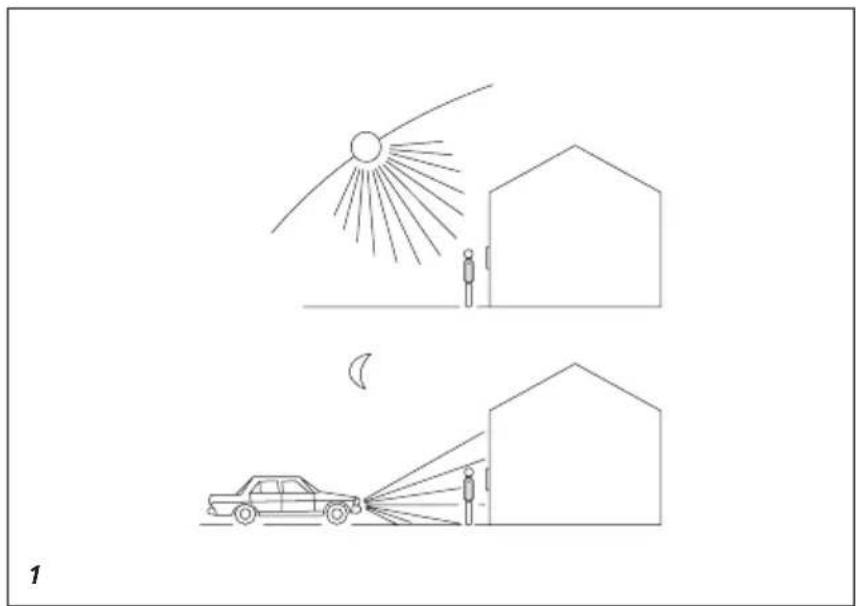

1 Следующих ситуаций при монтаже видеосистем необходимо избегать:
- прямой свет, падающий с противоположной стороны
• прямые солнечные лучи - фон с большой яркостью
- интенсивно отражающие стены на противоположной от камеры стороне
- светильники и источники прямого света
Комплект поставки
- Модуль камеры 80
- Блок зажимов
- Ключ с шестигранной головкой, размер 2,5
• Данная информация о продукте
Монтаж
2 Рекомендуемая высота монтажа: ок. 1,60 м до центра камеры.
3 Учитывать монтажное положение камеры, обозначение типа должно располагаться вверху на задней панели модуля.
4 Угол обзора камеры с углом охвата ок. 80°. Угол обзора камеры, в зависимости от варианта монтажа, может быть механически настроен на 30° по горизонтали и вертикали.
5 Расположенный в цетре задней панели винт отпустить, вращая влево ключ с шестигранной головкой. Глаз камеры установить в требуемом направлении взгляда, используя ключ с шестигранной головкой.
6 Глаз камеры зафиксировать в требуемом положении, при этом не затягивать винт со слишком большим усилием.
Разводка клемм
BCMC 650-...
| TaK | Магистраль камеры |
| TbK | In-Home-Bus |
| Ta | Шина, установленная |
| Tb | внутри помещения |
| Vc | Активирование камеры |
| GND | |
| b | Напряжение питания |
| c | 12 В ~ |
ACM 670-...
| V1 | Видеосигнал (двухпро-водная схема FBAS) |
| V2 | |
| V3 | Электропитание |
| V4 | камеры |
| V5 | Активирование |
| V6 | видеовыхода |
CMC 612-...
| +M | Напряжение питания |
| -M | 20–30 B = |
| Vc | Активирование камеры |
| - |
| VKA Включается управлениераспределителем камер | |
| A1 | Контакт с нулевым |
| A1 | |
| b | Напряжение питания |
| c | 12 B ~ |
| Коаксиальное подключение | |
| L/S | L = провод, S = экран |
Механизм защиты от кражи
Для защиты модулей Vario от доступа посторонних лиц можно дополнительно использовать контроллер охранно-сигнальной системы DSC 602-... в сочетании с ZDS 601-... С его помощью можно защитить используемые модули от доступа посторонних лиц.
Монтаж
Монтаж, ввод в эксплуатацию и программирование описаны в соответствующем системном руководстве, которое прилагается к блоку питанию или серверу.
Сервис
Если требуется замена камеры, то ее вынимают из блока зажимов и меняют.
7 Замена имеющегося модуля камеры (CMC 611-...) на СМС 612-... Электромонтажные работы должны быть выполнены только на дверной панели вызова. Зажимы – и Vs должны быть замкнуты на зажимы – и Vs на TLM 612-...
Технические данные
| BCM650-03 | ACM670-03 | CMC612-03 | BCM650-13 US/ | CMC612-13 US/ | ||
| Переговорная система Шина, установленная внутри помещения X X | ||||||
| Access X | ||||||
| Внесистемный X X | ||||||
| Стандарт PAL X X X | ||||||
| NTSC X X | ||||||
| Датчик изображения КМОП-датчик 1/3" - 756 x 504 пикселей X X X X X | ||||||
| Степень разрешения 550 ТВ-строк X X X X X | ||||||
| Объектив 2,9 мм X X X X X | ||||||
| Угол обзора по горизонтали ок. 80° | X X X X X | |||||
| по вертикали ок. 60° | ||||||
| Диапазон механической регулировки | 30° по горизонтали/вертикали | X | X | X | X | X |
| Переключение режима день/ночь | автоматическое | X X X X | ||||
| Инфракрасное освещение | интегрировано | X X X X | ||||
| 2-ступенчатый нагрев | 12 В~, макс. 130 мА | X X X X | ||||
| Система | X | |||||
| Выход видеосигнала | 1 Bss при 75 Ом | X X | ||||
| Система | X X X | |||||
| Рабочее напряжение | 20–30 В = | X X | ||||
| Система | X X X | |||||
| Рабочий ток макс. 95 мА | X X | |||||
| Система | X X X | |||||
| Тип защиты | IP 54, IK 10 | X X X X | ||||
| Температура окружающей среды | от −20 °C до +55 °C | X X X X | ||||
| Высота установки (мм) 32 | X X X X X | |||||
| Размеры (мм) Ш x В x Г | 99 x 99 x 58 | X X X X | ||||
