РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HTA 811-0 Siedle

Информация о продуктах Аналоговый внутренний телефон

Аналоговый домофон для замены и расширения существующих дверных переговорных устройств с техникой 6+n или с экономией жил.

Имеются основные функции вызова, речевого сигнала, открывания двери и вызова на этаже. Электронный генератор вызова с трёхтоновым звонком и альфа-сигналом для дверного вызова и непрерывным сигналом для вызова на этаже.

Функциональные возможности:

• Клавиша с нулевым потенци- алом для открывания двери и включения освещения
• Встроенная защита от несанкционированного прослушивания для всех вариантов (активируется при необходимости)
• Электронный сигнал вызова с идентификацией двери/этажа, альфа-сигнал и непрерывный звуковой сигнал
• Бесступенчатое регулирование громкости, макс. 83 дБ(А)
  • Вставляемая телефонная трубка для упрощения монтажа
• Соответствующая оснастка для переоборудования в настольное устройство

Электрическое напряжение

Встраивание, монтаж и обслуживание электроприборов разрешается выполнять только квалифицированным электрикам.

Статическая электризация

Вследствие статической электри- зации при прямом контакте с печатной платой возможно повреждение прибора. Не допу- скайте прямого касания мон- тажной платы.

Указание

Может использоваться только в сухом помещении.

Объем поставки

• НТА 811-... (опорная плата и корпус с монтажной платой)
• Трубка
  • Витой шнур
• Инструкция по эксплуатации для конечных клиентов
  • Данная информация о продукте

Области применения

Замена внутренней панели...
- HTA 711-...
• HT 611/511/411/311/211/111-...
- HT 401-...
- HT 351-...
• LN 7150/7145...
Расширение существующих систем с дверной панелью вызова...
- TLM 611/511-...
• TLM/TK 511-...
- TLE/TLM 521-...
- TLE 511/051-...
- TL 121/111-...

Монтаж

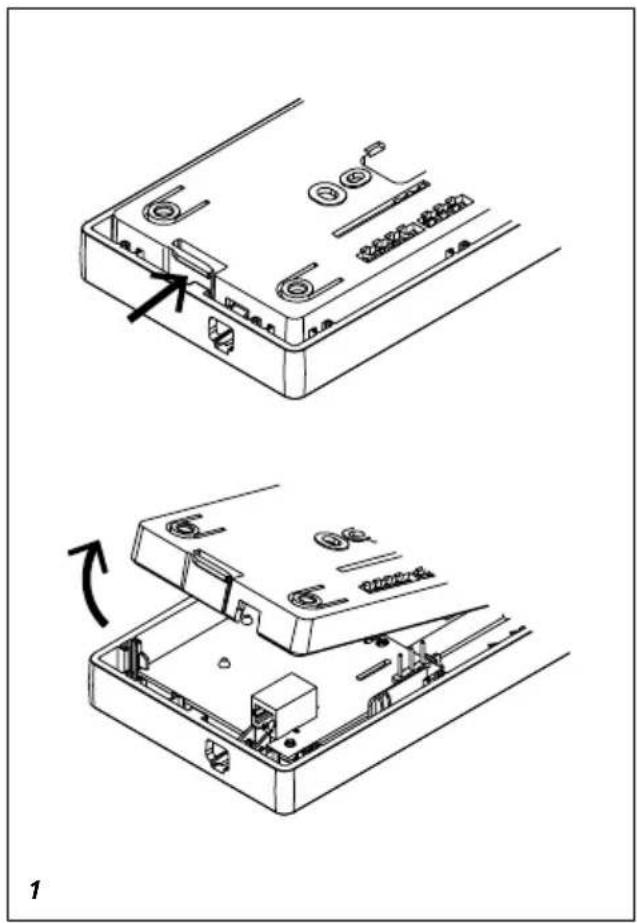

1 Открыть прибор с задней стороны; для этого разблокировать фиксаторным рычагом опорную плату.
2 При монтаже непосредственно на стене закрепить опорную плату 4 винтами. Соблюдать положение монтажа «Oben/Top» (Верх/Top).
3 При монтаже на коробке выключателя использовать отверстия под винты в центре прибора. Соблюдать положение монтажа «Верх/Тор».
4 Выполнить электропроводку согласно схеме соединений. Жилы соединительного кабеля должны быть уложены в свободное монтажное пространство в опорной плате.
5 Цветной штекер витого шнура вставить в гнездо корпуса, штекер должен зафиксироваться с характерным щелчком.
6 Другой конец витого шнура вставить в трубку так, чтобы зафиксировался штекер.

Соединение более не может быть разъединено.

7 Корпус навесить сверху на опорную плату и закрыть, слегка прижав.

8 Если после замены телефона во время разговора возникают обратные помехи, то ползунковый переключатель S4 следует переместить вправо.

Демонтаж

9 Для того, чтобы снять корпус, необходимо прижать фиксатор вверх, используя шлицевую отвертку. Монтажная плата и трубка остаются в верхней части корпуса.

Разводка клемм

11, 9 Динамик
12, 9 Микрофон
1 Блокировка подслушивания
b, с Электропитание генератора мелодий

7 Дверной вызов

10 Этажный вызов

G Сигнализация гонгом

6.1/І Кнопка отпирания дверей (Контакт с нулевым потенциалом)

6.2/II Клавиша с подсветкой (Контакт с нулевым потен- циалом)

Circuit diagrams

10 Схема соединений с домофонами различных моделей без блокировки подслушивания.
11 Схема соединений с домофонами различных моделей с блокировкой подслушивания.
Сравнение предыдущих домо- фонов Siedle в схемах без блокировки подслушивания. Использование с дверными гром- коговорителями TLM 611/511-..., TLM/TK 511-..., TLE 051-... TL 121/111-...

12 (S5 -> 7)

13 (S5 -> 2)

Сравнение предыдущих домо- фонов Siedle в схемах с блоки- ровкой подслушивания. В системе с блокировкой подслушивания электропитание должно осуществ- ляться с помощью NG 402-02 или NG 402-03. Установить переключатель S5 в положение блокировки подслушивания. Использование с дверными гром- коговорителями TLM 611/511-..., TLE 051-..., TL 121/111-...

14 Сравнение с системой с экономией жил (2+n) с TLM 521-... Не возможно различение этажного вызова.

15 Сравнение с системой с экономией жил (1+n) с TLM 521-... Не возможно различение этажного вызова.

Указания

a) При нескольких кнопочных модулях в дверном громкоговорителе зажимы с, в и 6 следует присоединить соответствующим образом.

b) Разъем b требуется только для трехзвучного гонга или для присоединения кнопки этажного вызова ERT.

* Разъем для кнопки этажного вызова ERT
** Уложить перемычку между зажимом 8 или с и 6.1
*** Если имеется устройство управления LN 1983 a/b, его необходимо заменить на UG 503-...

Важно!

Если после замены на линии присутствует посторонний шум, имеющийся блок питания следует заменить на новый блок NG 402-03.

Принадлежности для

HTA 811-...

ZT 811-... для переоснастки с настенного прибора на настольный прибор.

Технические данные

Тип контактов: 2 замыкающих контакта 24 В, 1 А Температура окружающей среды: от +5 °C до +40 °C Размеры (мм) Ш x В x Г: 91 x 201 x 46
