РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NGIU08C2POE8 Tripp Lite

Руководство пользователя

8-портовый неуправляемый сетевой коммутатор Gigabit 10/100/1000 Base-T с 2 разъемами GBE SFP и креплением на DIN-рейку

Модель: NGI-U08C2

5-портовый неуправляемый гигабитный Ethernet-коммутатор промышленного назначения с питанием по кабелю витой пары (PoE), 4x PoE+ 30 Вт и креплением на DIN-рейку

Модель: NGI-U05POE4

5-портовый неуправляемый гигабитный Ethernet-коммутатор промышленного назначения с питанием по кабелю витой пары (PoE), 4x PoE+ 30 Вт, с 2 SFP-портами и креплением на DIN-рейку

Модель: NGI-U05C2POE4

8-портовый неуправляемый гигабитный Ethernet-коммутатор с усиленными защитными свойствами, питанием по кабелю витой пары (PoE), 8x PoE+ 30 Вт, 2 SFP-портами и креплением на DIN-рейку

Модель: NGI-U08C2POE8

English 1 • Español 25 • Français 49 • Deutsch 97

EAC

TRIPP·LITE

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

• Гигабитный Ethernet-коммутатор NGI-U08C2 (без PoE), NGI-U05POE4, NGI-U05C2POE4 или NGI-U08C2POE8 с PoE, подключаемый по технологии Plug-and-Play
• Монтажный зажим для крепления на DIN-рейку (устанавливается на устройство заводом-изготовителем)
• Руководство пользователя

Характеристики изделия

• 5 или 8 портов RJ45 10/100/1000 Мбит/с с PoE/PoE+ (коммутатор мод. NGI-U08C2 не предусматривает PoE)
• Каждый PoE-порт обеспечивает мощность до 30 Вт о Суммарная мощность (бюджет) PoE составляет 120 Вт (для моделей NGI-U05C2POE4 и NGI-U05POE4)
  Бюджет мощности составляет 240 Вт при входном напряжении 48 В= или 120 Вт при входном напряжении 24 В=
  • 10/100/1000, полнодуплексный/полудуплексный, функция автоматического переключения MDI/MDIX
• Подключение по технологии Plug-and-play без необходимости настройки
• Функциональность EIP/QoS
• Управление потоками и защита от широковещательного шторма
• Особо прочный металлический корпус
• Промышленные модели коммутаторов поддерживают диапазон рабочих температур от -40 до 75°C
• Легко воспринимаемые светодиодные индикаторы показывают статус подключения и активности каждого порта

Характеристики изделия

- Соответствует следующим стандартам IEEE:

o IEEE 802.3 10Base-T

o IEEE 802.3u 100Base-T

o IEEE 802.3ab 1000Base-T

o IEEE 802.1p Class of Service (только для мод. NGI-U08C2 и NGI-U08C2POE8)

о IEEE 802.3az EEE (только для мод. NGI-U08C2POE8)

o IEEE 802.3af PoE

o IEEE 802.3at PoE+

- Поддерживает автоматическое обучение и автоматическую тренировку по MAC-адресу

- Надежная рельсовая клемма, установленная на заводе-изготовителе, плотно крепится к любой стандартной DIN-рейке шириной 35 мм

- Настраиваемые пользователем DIP-переключатели для предупредительных сигналов (только для мод. NGI-U08C2POE8)

Опциональные комплектующие

- Безразрывные UTP-кабели Cat5e (350 МГц) серии N001

- Безразрывные Ethernet-кабели UTP Cat5e (350 МГц) серии N002

- Ethernet-кабели UTP Cat6 Gigabit серии N200 с литыми разъемами

- Безразрывные Ethernet-кабели UTP Cat6 Gigabit серии N201 с литыми разъемами

- Дуплексные многомодовые волоконно-оптические соединительные кабели 62.5/125 серии N320

- Дуплексные многомодовые волоконно-оптические соединительные кабели 50/125 серии N520

- Дуплексные многомодовые волоконно-оптические соединительные кабели 50/125 OM3 LSZH серии N820

- Промышленный гигабитный SFP-трансивер мод. N286I-1P25GLXD1, 1000LX 1.25G

- Промышленный гигабитный SFP-трансивер мод. N286I-1P25GSXD, 1000SX 1.25G

Краткое описание изделия

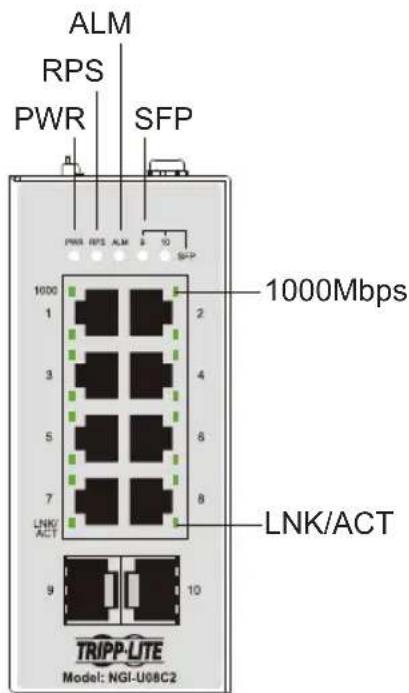

NGI-U08C2 (без PoE)

Заземляющий винт

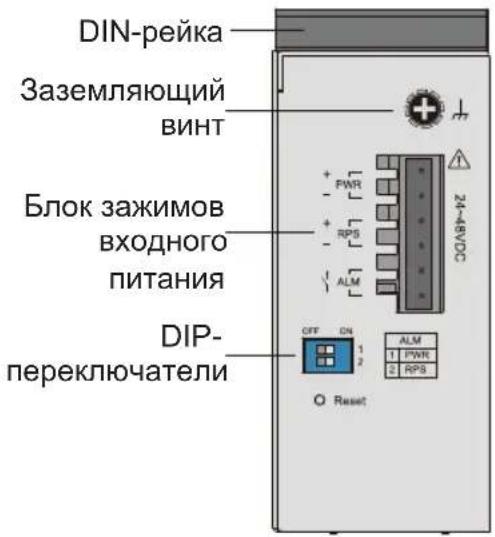

DIN-рейка Заземляющий ВИНТ Блок зажимов входного питания DIP- переключатели

Вид сверху

ALM RPS PWR SFP 1000 1 2 3 4 5 6 7 8 LNK/ACT 9 10 1000Mbps LNK/ACT TRIPP-LITE Model: NGI-U08C2

Вид спереди

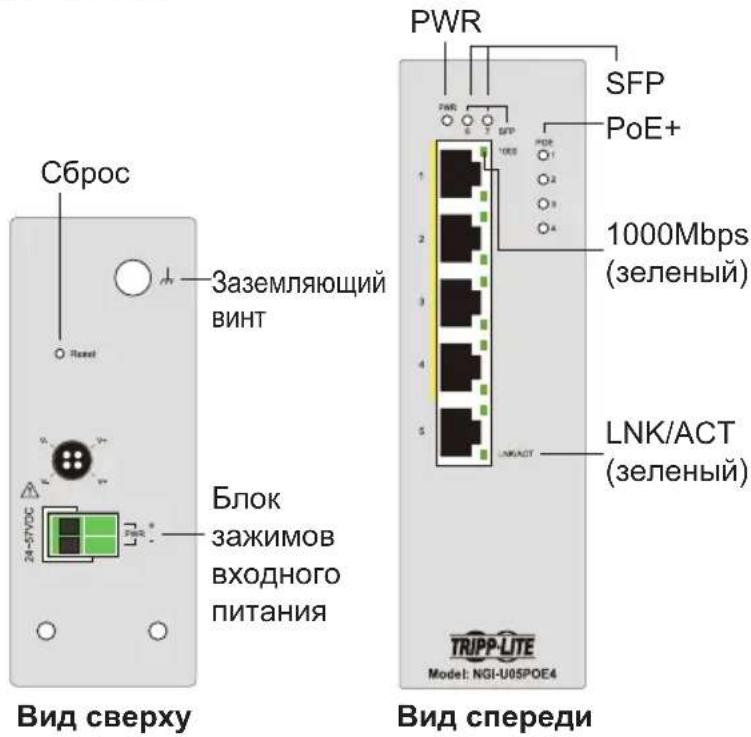

NGI-U05POE4

C6рос Заземляющий ВИНТ Блок зажимов входного питания 24-57VDC PWR SFP PoE+ 1000Mbps (зеленый) LNK/ACT (зеленый) Вид сверху TRIPP-LITE Model: NGI-U05POE4 Вид спереди

Краткое описание изделия

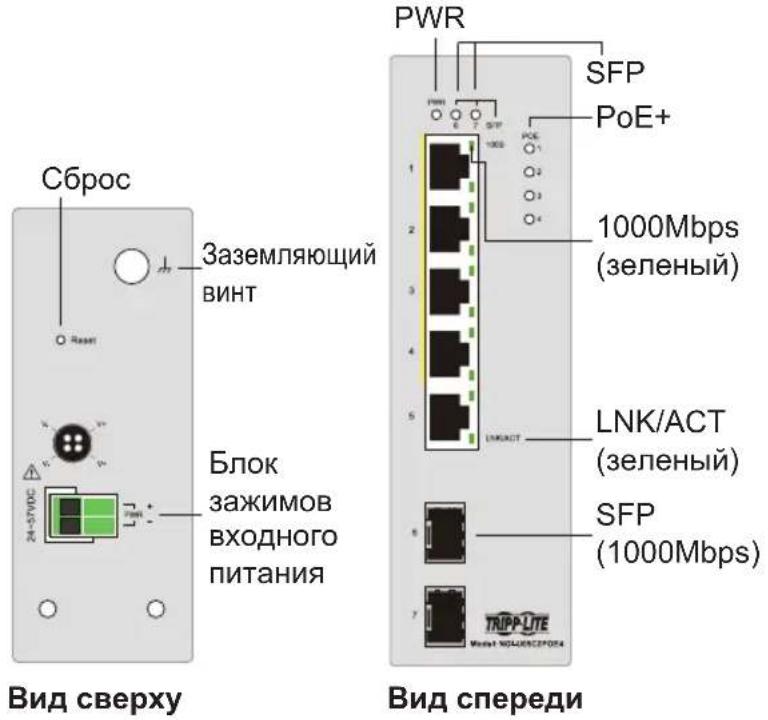

NGI-U05C2POE4

Сброс Заземляющий ВИНТ Блок зажимов входного питания 24-57VOC Вид сверху PWR SFP PoE+ 1000Mbps (зеленый) LNK/ACT (зеленый) SFP (1000Mbps) 7 TRIPP-LITE Model NO:0082F0084 Вид спереди

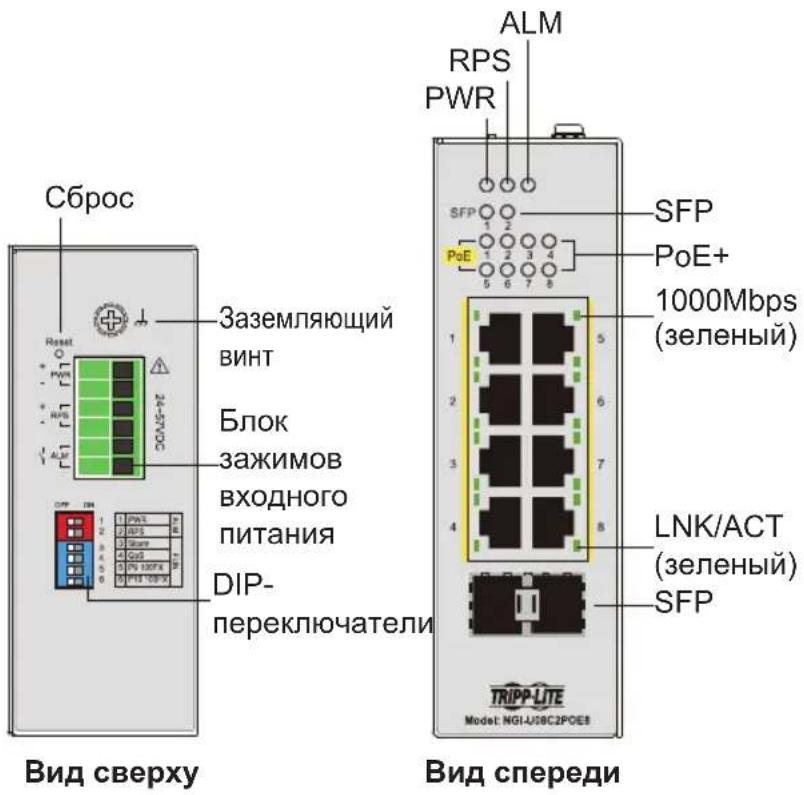

NGI-U08C2POE8

Сброс Вид сверху Заземляющий винт Блок зажимов входного питания DIP- переключатели ALM RPS PWR SFP 1 2 PoE+ 1 2 3 4 5 6 7 8 1000Mbps (зеленый) SFP LNK/ACT (зеленый) SFP TRIPP-LITE Model: NGI-U08C2POE8 Вид спереди

Крепление к DIN-рейке и снятие с DIN-рейки

Крепление коммутатора

Поместите коммутаторы Gigabit Ethernet PoE+ или коммутатор мод. NGI-U08C2 на DIN-рейку сверху, используя гнездо, а затем надавите на него спереди по направлению к монтажной поверхности до фиксации с щелчком.

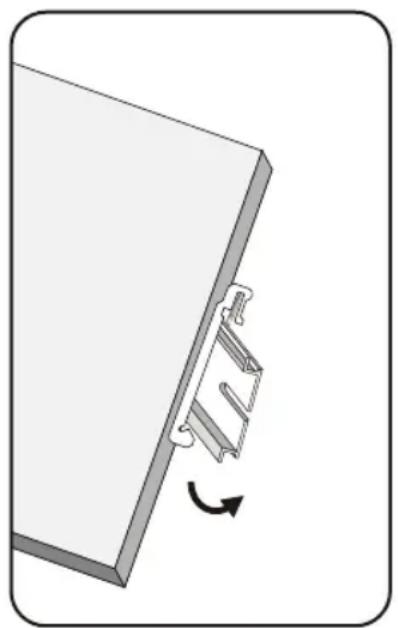

Снятие коммутатора

Надавите на коммутатор сверху и отсоедините его нижний край, а затем снимите коммутатор с DIN-рейки.

Крепление коммутатора Снятие коммутатора

ВНИМАНИЕ! Для этой цели рекомендуется использовать монтажную рейку из коррозионностойкого материала. При установке убедитесь в наличии достаточного пространства для надлежащего монтажа кабелей и обеспечения полноценного воздухообмена.

Крепление к DIN-рейке и снятие с DIN-рейки

Требования к монтажу электропроводки

ВНИМАНИЕ! Перед подключением кабеля питания необходимо принять меры предосторожности.

Отключайте электропитание перед подключением модулей или проводов. Соответствующее напряжение питания указано на маркировке изделия. Проверьте напряжение источника питания с целью убедиться в его соответствии установленным требованиям.

НЕ используйте напряжение, превышающее номинал, указанный на маркировке изделия.

Рассчитайте максимально возможный ток через каждый силовой провод и нейтральный провод.

Соблюдайте все электротехнические нормы и правила, предписывающие максимально допустимый ток для каждого калибра проводов. Превышение максимально допустимого значения тока может привести к перегреву электропроводки, вызывающему серьезное повреждение оборудования.

Ознакомьтесь с настоящими указаниями и следуйте им:

• Используйте раздельные маршруты прокладки силовых проводов и проводов для соединения устройств. В случае необходимости пересечения маршрутов прокладки силовых проводов и проводов для соединения устройств указанные провода должны проходить перпендикулярно друг другу в точке пересечения.
  Примечание. Не прокладывайте сигнальную или слаботочную проводку в одном кабелепроводе с силовой проводкой. Во избежание помех провода с различными сигнальными характеристиками должны прокладываться раздельно.
• Для определения того, какие провода следует прокладывать раздельно, можно использовать тип сигнала, передаваемого по проводу. Общее правило заключается в том, что провода с аналогичными электрическими характеристиками могут объединяться в жгут.
• Входная электропроводка должна быть обязательно отделена от выходной.
• Рекомендуется маркировать провода, идущие ко всем устройствам в системе.

Крепление к DIN-рейке и снятие с DIN-рейки

Входное питание

Перед подключением кабеля питания необходимо принять меры предосторожности. Отключайте электропитание перед подключением модулей или проводов. Соответствующее напряжение питания указано на маркировке изделия. Проверьте напряжение источника питания с целью убедиться в его соответствии установленным требованиям. НЕ используйте напряжение, превышающее номинал, указанный на маркировке изделия. Рассчитайте максимально возможный ток через каждый силовой провод и нейтральный провод. Соблюдайте все электротехнические нормы и правила, предписывающие максимально допустимый ток для каждого калибра проводов. Превышение максимально допустимого значения тока может привести к перегреву электропроводки, вызывающему серьезное повреждение оборудования.

ВНИМАНИЕ! Поверхность, контактирующая с выводом электропитания, может нагреваться до высоких температур. Не прикасайтесь к ней. Перед установлением контакта надевайте защитные средства.

Монтаж силового входа

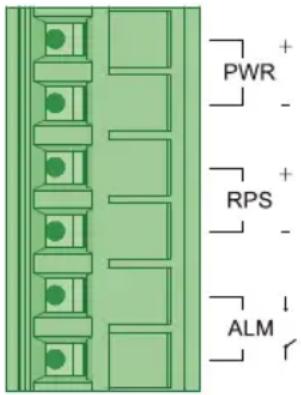

NGI-U08C2 с 6-контактным блоком зажимов

Используйте "PWR" для основного силового входа и "RPS" для резервного силового входа. Вид блока зажимов сверху показан на приведенном ниже рисунке:

• Используйте только медные проводники.
• Используйте электрический кабель с номинальной температурой не менее 105°C.
• Затягивайте провода с усилием•0,5 Н•м).
• Калибр проводов для блока зажимов должен находиться в диапазоне 12\~24 AWG (4\~0,25 мм2).

Для установки силового провода и подключения питания напряжением 24\~48 В= при максимальной мощности, соответствующей постоянному току силой 0,4 А, к блоку зажимов питания:

• Используя отвертку с плоским жалом, ослабьте винты, фиксирующие провода в зажимах.
• Вставьте минусовые/плюсовые провода постоянного тока в зажимы PWR-/PWR+ соответственно.
• Затяните фиксирующие винты во избежание отсоединения проводов.

ВНИМАНИЕ! Используйте источник питания, рассчитанный на 24\~48 В=. Подача питания на устройства должна осуществляться по цепи БСНН.

Монтаж силового входа

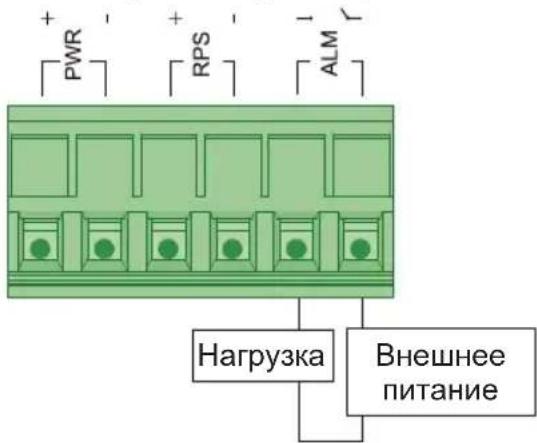

Монтаж контактов реле (ALM)

PWR RPS ALM Нагрузка Внешнее питание

Номинал реле: 24 В, 1 А

Модель NGI-U08C2 имеет одну группу выходов реле аварийной сигнализации. В этой контактной группе реле используются два контакта блока зажимов на верхней панели. Два контакта 6-контактного блока зажимов используются для распознавания событий, задаваемых пользователем. Два провода, прикрепленные к контактам сигнализации отказа, образуют разомкнутую цепь при инициации какого-либо события, заданного пользователем. Если заданное пользователем событие не происходит, то цепь отказа остается замкнутой.

Настройки DIP-переключателей

Данный коммутатор поддерживает функцию выходов реле аварийной сигнализации, к которым можно подключить аварийно-сигнальную лампу или зуммер. При возникновении событий, инициируемых DIP-переключателями, коммутатор обеспечивает срабатывание реле для включения аварийно-сигнальной лампы или зуммера. Нагрузкой может служить аварийно-сигнальная лампа, зуммер или другое оборудование.

Монтаж силового входа

Настраиваемые пользователем переключатели

PWR или RPS "DIP ON": при отключении электропитания данный переключатель будет срабатывать как "Relay ON" ("Реле ВКЛ"). При подключении только к одному источнику питания и отключении электропитания система переключателей отключается и не срабатывает как "Relay ON" ("Реле ВКЛ").

Порт 1\~ порт X: "DIP ON": при отказе канала порта данный переключатель будет срабатывать как "Relay ON" ("Реле ВКЛ"). Таким образом может помочь в информировании о возникновении событий, связанных с отказом канала.

Подключение аппаратуры аварийной сигнализации к выходному порту реле аварийной сигнализации не требуется. На передней панели находится светодиодный индикатор "ALARM" ("СИГНАЛИЗАЦИЯ").

По умолчанию DIP-переключатели установлены в положение OFF (ВЫКЛ).

ON OFF

1 2 ON

PWR

RPS

Монтаж силового входа

Резервный силовой вход (только для мод. NGI-U08C2POE8)

Используйте "PWR" для основного силового входа и "RPS" для резервного силового входа.

Для установки силового провода и подключения питания напряжением 24\~57 В= к блоку зажимов питания:

• Используя отвертку с плоским жалом, ослабьте винты, фиксирующие провода в зажимах.
  • Вставьте соответствующие провода в контакты.
• Затяните фиксирующие винты во избежание отсоединения проводов.

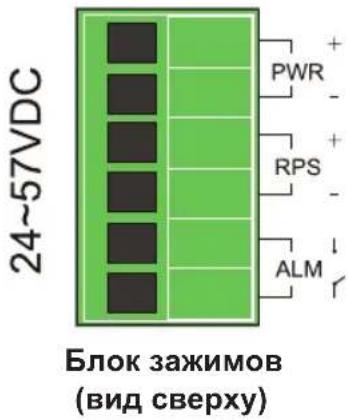

24~57VDC Блок зажимов (вид сверху)

Монтаж силового входа

Настройки DIP-переключателей и кнопка перезапуска

	Положение DIP-переключателей	Описание
PWR	ВКЛ	Функция аварийного оповещения об отказе основного источника питания включена.
	ВЫКЛ	Функция аварийного оповещения об отказе основного источника питания отключена.
RPS	ВКЛ	Функция аварийного оповещения об отказе резервного источника питания включена.
	ВЫКЛ	Функция аварийного оповещения об отказе резервного источника питания отключена.
Шторм	ВКЛ	Функция защиты от широковещательного/ DLF-шторма включена.
	ВЫКЛ	Функция защиты от широковещательного/ DLF-шторма отключена.
QoS	ВКЛ	Функция QoS по портам включена на портах P1 и P2.
	ВЫКЛ	Функция 802.1р QoS включена (по умолчанию).
P9 100FX	ВКЛ	Скорость канала порта 9 установленна на 100Base-FX.
	ВЫКЛ	Скорость канала порта 9 установленна на 100Base-SX/LX.
P10 100FX	ВКЛ	Скорость канала порта 10 установленна на 100Base-FX.
	ВЫКЛ	Скорость канала порта 10 установленна на 100Base-SX/LX.

Кнопка перезапуска: нажмите на эту кнопку для осуществления аппаратного сброса (инициализации). Расположение данной кнопки указано на схеме "Блок зажимов (вид сверху)".

Примечание. Функция кнопки перезапуска предназначена только для аппаратного сброса и не влияет на какие-либо настройки, поскольку данная модель коммутатора не требует программного обеспечения.

Монтаж силового входа

Первые два относятся к схеме аварийной сигнализации:

- PWR/RPS

Данный коммутатор поддерживает два силовых входа, которые мы определяем как основной источник питания (PWR) и резервный источник питания (RPS). Эти два DIP-переключателя предназначены для обеспечения механизма аварийной сигнализации с целью контроля статуса подключения к питанию. Если DIP-переключатель установлен в положение ON (ВКЛ), это означает, что функция сигнализации включена.

Четыре остальных относятся к функциональности:

- Шторм

Функция защиты от шторма используется во избежание нарушения нормальной работы локальной вычислительной сети (ЛВС), вызванного широковещательным штормом (возникающим из-за ошибок коммутаторы в определении портов назначения (DLF)). Шторм возникает при формировании широковещательных или DLF-пакетов и их массовом поступлении в ЛВС с образованием избыточного трафика, снижающего производительность сети. Если данный DIP-переключатель установлен в положение ON (ВКЛ), это означает, что система будет оценивать количество широковещательных и DLF-пакетов и блокировать их в случае достижения порогового уровня.

• QoS

Данный коммутатор поддерживает два типа QoS: QoS на основе портов (приоритет порта) и QoS на основе VLAN-тегов (802.1p). Приоритет порта разрешен только для портов 1 и 2, на которых входные пакеты будут обрабатываться с высоким приоритетом передачи. При поступлении в коммутатор (на любой порт) VLAN-пакетов с предварительно заданным приоритетом система будет обращаться к информации об установленном приоритете на передачу.

- Скорость волоконно-оптического соединения — P9 и P10

Для функционирования по старому образцу предусмотрена поддержка двух скоростей (100BASE-FX / 1000BASE-SX/LX) на волоконно-оптических портах коммутатора. В зависимости от сетевой среды пользователь может выбрать надлежащий SFP-трансивер и установить соответствующий DIP-переключатель на волоконно-оптические соединения.

Монтаж силового входа

Монтаж силового входа (только для мод. NGI-U05C2POE4 и NGI-U05POE4)

Для силового входа можно использовать контакты "PWR" из блока зажимов или 4-контактный порт Mini-DIN.

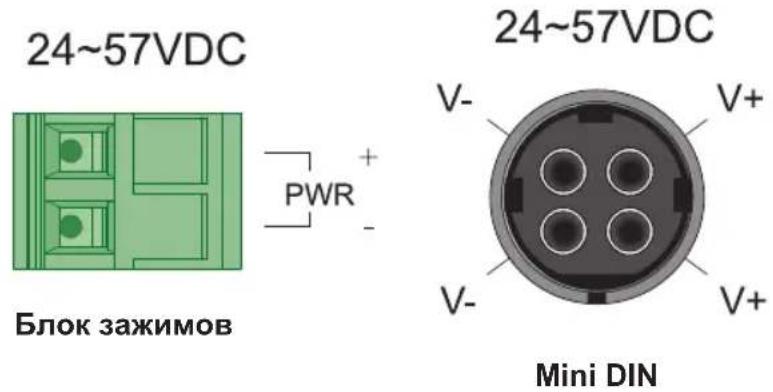

Вид разъемов сверху представлен на приведенной ниже иллюстрации:

24~57VDC Блок зажимов PWR + - 24~57VDC V- V+ V- V+ Mini DIN

Внимание!

• Используйте только медные проводники.
• Используйте электрический кабель с номинальной температурой не менее 105°C.
• Затягивайте провода с усилием•0,5 Н•м).
• Калибр проводов для блока зажимов должен находиться в диапазоне 12\~18 AWG (4\~0,75 мм2).

Подключение к блоку зажимов

Для установки силового провода и подключения питания напряжением 24\~57 В= при максимальной мощности, соответствующей постоянному току силой 6 А, к блоку зажимов питания:

• Используя отвертку с плоским жалом, ослабьте винты, фиксирующие провода в зажимах.
• Вставьте минусовые/плюсовые провода постоянного тока в зажимы PWR-/PWR+ соответственно.
• Затяните фиксирующие винты во избежание отсоединения проводов.

Монтаж силового входа

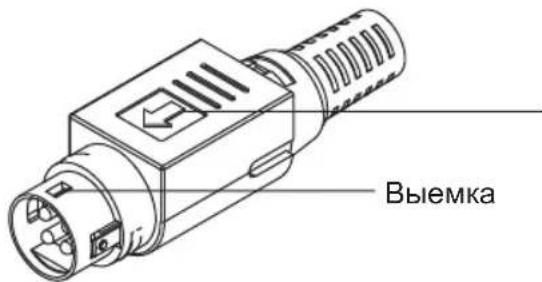

Подключение к 4-контактному разъему Mini DIN

Выемка

Сторона для подключения плоского конца

- Подведите плоский конец к правой стороне коммутатора и вставьте его в гнездовой 4-контактный входной разъем.

Примечание. Необходимо убедиться в том, что выемка должным образом вошла в гнездовой входной разъем.

- При извлечении потяните разъем вверх для его разблокирования и выньте наружу.

ВНИМАНИЕ! Используйте источник питания, рассчитанный на 24\~48 В=. Подача питания на устройства должна осуществляться по цепи БСНН.

Кабели RJ45

Подключите один конец кабеля Ethernet/RJ45 к Ethernet-порту коммутатора, а другой конец — к подключенному сетевому устройству.

- Порты 1-4 коммутатора поддерживают Fast Ethernet в дополнение к PSE-портам Gigabit Ethernet 10/100/1000Base-T (только для мод. NGI-U05POE4/NGI-U05C2POE4).

- Порты 1-8 коммутатора поддерживают Fast Ethernet в дополнение к Gigabit Ethernet 10/100/1000Base-T (только для мод. NGI-U08C2/POE).

- Порт 5 коммутатора поддерживает Fast Ethernet в дополнение к RJ45-порту Gigabit Ethernet 10/100/1000Base-T (только для мод. NGI-U05POE4/NGI-U05C2POE4).

- Порты 6-7 модели NGI-U05C2POE4 поддерживают только SFP-разъемы с гигабитными скоростями.

Монтаж силового входа

- Все порты RJ45 гигабитных Ethernet-коммутаторов PoE+ и без PoE поддерживают автоматическое согласование и автоматическое распознавание интерфейсов MDI/MDI-X во избежание необходимости перекрестной прокладки кабелей.

Примечание. Необходимо использовать кабель категории 5e, Cat6 или выше.

Заземление коммутаторов серии NGI

Заземление и прокладка проводов помогают ограничивать воздействие шумов, вызываемых электромагнитными помехами (ЭМП). Перед подключением устройств проведите заземляющее соединение от винта заземления к поверхности заземления.

ВНИМАНИЕ! Данное изделие предназначено для крепления к надежно заземленной монтажной поверхности (например, металлической панели).

Светодиодные индикаторы

NGI-U08C2 (6e3 PoE)

СИД (цвет) Статус Описание
PWR(зеленый)	Горит	На коммутатор подается питание от основного источника.
	Выкл	Отключение или отказ питания от основного источника.
RPS(зеленый)	Горит	На коммутатор подается питание от резервного источника.
	Выкл	Отключение или отказ питания от резервного источника.
ALM(красный)	Горит	При возникновении каких-либо предупредительных сигналов активируется внешнее сигнальное устройство через блок зажимов ALM.Сигнализация при следующих состояниях:Отключение электропитания (основного или резервного).Отклонение входного напряжения от нормы.
	Выкл Отсутствует событие для сигнализации.
SFP 9~10(зеленый)	Горит Установлено соединение с SFP-портом.
	Мигает Активность (прием или передача данных).
	Выкл Отсоединение порта или отказ канала.
1000(зеленый)	Горит Порт работает со скоростью 1000 Мбит/с.
	Выкл Порт работает со скоростью 10/100 Мбит/с.
LNK/ACT(зеленый)	Горит Установлено Ethernet-соединение.
	Мигает Активность (прием или передача данных).
	Выкл Отсоединение порта или отказ канала.

Светодиодные индикаторы

NGI-U05C2POE4 and NGI-U05POE4

СИД (цвет) Статус Описание
PWR (зеленый)	Горит	Включено питание через блок зажимов PWR или 4-контактный разъем mini DIN.
	Выкл	Блок зажимов PWR/4-контактный разъем mini DIN недоступен.
POE 1-4(зеленый)	Горит Подача питания на PD-устройства.
	Выкл	Питание на PD-устройства не подается.
1000 (Мбит/с)	Горит	Медные порты обеспечивают связь на скорости 1000 Мбит/с.
	Выкл	Медные порты обеспечивают связь на скорости 10/100 Мбит/с.
LNK/ACT(зеленый)	Горит Установлено Ethernet-соединение.
	Мигает	Активность (прием или передача данных).
	Выкл Отсоединение порта или отказ канала.
SFPNGI-U05C2POE4(зеленый)	Горит Передача / получение данных.
	Выкл Отсоединение порта или отказ канала.

Светодиодные индикаторы

NGI-U08C2POE8

СИД (цвет) Статус Описание
PWR(зеленый)	Горит	Подключено питание от основного источника.
	Выкл	Питание от основного источника отключено или недоступно.
RPS(зеленый)	Горит	Подключено питание от резервного источника.
	Выкл	Питание от резервного источника отключено или недоступно.
ALM(красный)	Горит	Сигнал предупреждения об отсутствии питания от основного источника или низком входном напряжении.
	Выкл	Отсутствует событие для сигнализации или функция DIP-переключателя отключена.
PoE порты 1-8(зеленый)	Горит	Питание по кабелю витой пары (PoE) подается на питаемое устройство.
	Выкл	Подача питания по кабелю витой пары (PoE) не функционирует.
1000(зеленый)	Горит Соединение на скорости 1000 Мбит/с.
	Выкл	Соединение на скорости 100 Мбит/с или 10 Мбит/с.
LNK/ACT(зеленый)	Горит Установлено Ethernet-соединение.
	Мигает	Активность (прием или передача данных).
	Выкл От	соединение порта или отказ канала.
SFP(зеленый)	Горит Передача / получение данных.
	Выкл От	соединение порта или отказ канала.

Технические характеристики

Модель	NGI-U08C2 (без PoE)	NGI-U05C2POE4 NGI-U05POE4 NGI-U08C2POE8
Питание
Входное напряжение	Два входных разъема питания24~48 B= / 0,4 A	Один входной разъем питания24~57 B= / 6A	Один входной разъем питания24~57 B= / 6A	Два входных разъема питания24~57 B= / 6A
Подключение	Блок 6-контактных зажимов	Блок 2-контактных зажимов	Блок 2-контактных зажимов	Блок 6-контактных зажимов
Защита от обратной полярности	Присутствует Присутствует Присутствует Присутствует
Потребляемая мощность (только для системы)	11W 14W 13W 14W
Заземляющий винт Присутствует Присутствует
PoE (на каждый порт)	Нет 30W 30W 30W
Бюджет мощности при использовании PoE	Нет 120W 120W			120W@24VDC240W@48VDC
Интерфейс
RJ45	8 медных портов10/1001000Base-Tподдерживают автоматическое согласование,автоматическое распознавание интерфейсов MDI/MDI-X, полно-/полудуплексный режим и управление потоками.	4 медных порта10/1001000Base-TPoE+ и 1 медный порт10/1001000Base-Tподдерживают автоматическое согласование,автоматическое распознавание интерфейсов MDI/MDI-X, полно-/полудуплексный режим и управление потоками.Четыре медных порта поддерживают PoE/PoE+.	4 медных порта10/1001000Base-TPoE+ и 1 медный порт10/1001000Base-Tподдерживают автоматическое согласование,автоматическое распознавание интерфейсов MDI/MDI-X, полно-/полудуплексный режим и управление потоками.Четыре медных порта поддерживают PoE/PoE+	8 медных портов10/1001000Base-TPoE+ поддерживают автоматическое согласование,автоматическое распознавание интерфейсов MDI/MDI-X, полно-/полудуплексный режим и управление потоками.Восемь медных портов поддерживают PoE/PoE+.
Волоконно-оптические порты	2 SFP-порта1000Base-X	2 SFP-порта1000Base-X	-	2 SFP-порта1000Base-X
Светодиодные индикаторы	PWR (зеленый):питание через контакты PWR блока зажимовRPS (зеленый):питание через контакты RPS блока зажимовALM (красный):отсутствие питания через PWR и RPSSFP 9~10 (зеленый):установлено соединение через SFP-порты 9~101000 (зеленый):скорость Ethernet-соединения через порты 1~8 1000 Мбит/сLNK/ACT (зеленый):передача/прием данных	PWR (зеленый):питаниеПoE 1~4 (зеленый):подача питания на PD-устройствоSFP 6~7 (зеленый):установлено соединение через SFP-порты 6~71000 (зеленый):скорость Ethernet-соединения через порты 1~5 1000 Мбит/сLNK/ACT (зеленый):передача/прием данных	PWR (зеленый):питаниеПoE 1~4 (зеленый):подача питания на PD-устройство1000 (зеленый):скорость Ethernet-соединения через порты 1~5 1000 Мбит/сLNK/ACT (зеленый):передача/прием данных	PWR (зеленый):питание через контакты PWR блока зажимовRPS (зеленый):питание через контакты RPS блока зажимовALM (красный):отсутствие питания через PWR и RPSPoE 1~8 (зеленый):подача питания на PD-устройство1000 (зеленый):скорость Ethernet-соединения через порты 1~81000 Мбит/с SFP9~10 (зеленый):установлено соединение через SFP-портыLNK/ACT (зеленый):передача/прием данных
Выход реле аварийной сигнализации	1 выход реле аварийной сигнализации для отключения электропитания	-	-	1 выход реле аварийной сигнализации для отключения электропитания

Технические характеристики

Модель	NGI-U08C2 (без PoE)	NGI-U05C2POE4 NGI-U05POE4 NGI-U08C2POE8
Условия эксплуатации
Диапазон рабочих температур	-40~75°C -10~60°C -10~60°C -40~75°C
Диапазон температур хранения	-40~85°C -40~85°C -40~85°C
Рабочий диапазон влажности	От 5 до 95%(без образования конденсата)	От 5 до 95%(без образования конденсата)	От 5 до 95%(без образования конденсата)
Диапазон влажности при хранении	От 5 до 95%(без образования конденсата)	От 5 до 95%(без образования конденсата)	От 5 до 95%(без образования конденсата)
Рабочая высота над уровнем моря	2000 м 2000 м 2000 м 2000 м
Одобрения регулирующих органов
ЭМП/ЭМС	FCC часть 15EN 55011EN 61000-6-4EN 61000-6-2EN 55032EN 55024	FCC часть 15EN 55011EN 61000-6-4EN 61000-6-2EN 55032EN 55024	FCC часть 15EN 55011EN 61000-6-4EN 61000-6-2EN 55032EN 55025

ВНИМАНИЕ! В случае использования коммутатора каким-либо способом, не предусмотренным в настоящем Руководстве, обеспечиваемая им защита может быть ослаблена.

Гарантия и регистрация изделия

Ограниченная гарантия сроком 3 года

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 (трех) лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Уведомление FCC, класс В

Данное устройство соответствует требованиям части 15 Правил FCC. Его эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не может создавать вредных помех, и (2) данное устройство должно быть рассчитано на любые помехи, включая те, которые могут оказывать неблагоприятное влияние на его работу.

Примечание. Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В согласно части 15 Правил FCC. Эти ограничения рассчитаны на обеспечение разумного уровня защиты от вредных помех при установке в жилом помещении. Данное оборудование вырабатывает, использует и может излучать радиочастотную энергию, а также — в случае несоблюдения требований руководства пользователя при установке и эксплуатации — может создавать вредные помехи средствам радиосвязи. Однако нет гарантии того, что помехи не возникнут в какой-либо конкретной установке.

Гарантия и регистрация изделия

Если данное оборудование создает какие-либо помехи приему радио- или телевизионных сигналов, что может быть установлено путем его выключения и повторного включения, то пользователю настоятельно рекомендуется попытаться устранить такие помехи путем применения одной или нескольких из следующих мер:

• Переориентировать приемную антенну или установить ее в другое место.
• Увеличить расстояние между оборудованием и приемником.
• Включить оборудование в розетку, находящуюся в другом контуре по отношению к той розетке, в которую включен приемник.
• Обратиться за помощью к дилеру или опытному специалисту по радио-/телеоборудованию.

Любые изменения или модификации в отношении данного оборудования, не одобренные в явной форме компанией Tripp Lite, могут привести к лишению пользователя права на эксплуатацию данного оборудования.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны).
• Отправку нового оборудования на переработку после окончательной выработки его ресурса.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

TRIPP·LITE
