MANUAL DE USUARIO NGIU08C2POE8 Tripp Lite

Manual del Propietario

Switch Gigabit Ethernet 10Mbps / 100Mbps / 1000Mbps Base-T Industrial no Administrado Plus de 8 Puertos con 2 Ranuras GbE SFP, Instalable en DIN

Modelo: NGI-U08C2

Switch Ethernet Gigabit PoE Industrial Plus no Administrado de 5 Puertos, 4x PoE+ 30W, Instalable en DIN

Modelo: NGI-U05POE4

Switch Ethernet Gigabit PoE Industrial Plus no Administrado de 5 Puertos con 2 puertos SFP, 4x PoE+ 30W, Instalable en DIN

Modelo: NGI-U05C2POE4

Switch Ethernet Gigabit PoE Reforzado no Administrado Plus de 8 Puertos con 2 puertos SFP, 8x PoE+ 30W, Instalable en DIN

Modelo: NGI-U08C2POE8

English 1 • Français 49 • Русский 73 • Deutsch 97

TRIPP·LITE

Excelencia en Manufactura.

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

• Switch Ethernet Gigabit PoE para Conectar y Usar NGI-U08C2 (Sin PoE), NGI-U05POE4, NGI-U05C2POE4 o NGI-U08C2POE8
• Clip para Instalación en riel DIN (preinstalado en la unidad)
• Manual del Propietario

Características del Producto

• 5 u 8 puertos RJ45 de 10Mbps / 100Mbps / 1000Mbps con PoE / PoE+ (NGI-U08C2 es un switch sin PoE)
• Cada puerto PoE proporciona hasta 30W

o Presupuesto de potencia total de PoE de 120W (modelos NGI-U05C2POE4 y NGI-U05POE4)

Presupuesto de Potencia de 240W cuando el voltaje de entrada es de 48VCD o 120W cuando el voltaje de entrada es de 24VCD

- 10Mbps / 100Mbps / 1000Mbps, Dúplex / Medio Dúplex, función automática de cruce MDI/MDIX

- Conectar y usar—no requiere configuración

- Funcionalidad EIP/QoS

• Control de flujo y tormentas

- Robusto gabinete de metal de alta resistencia

- El switch de temperatura de grado industrial soporta un rango de temperatura de operación de -40 °C a 75 °C [-40 °F a 167 °F]

- Los LED de fácil lectura indican el estado de conexión y actividad para cada puerto

Características del Producto

- Cumple con los siguientes estándares de IEEE:

o IEEE 802.3 10Base-T

o IEEE 802.3u 100Base-T

o IEEE 802.3ab 1000Base-T

o IEEE 802.3 Negociación Automática

o IEEE 802.3z 1000Base-SX/LX

o Clase de Servicio IEEE 802.1p (Modelos NGI-U08C2 y NGI-U08C2POE8 Solamente)

o IEEE 802.3az EEE (NGI-U08C2POE8 Solamente)

o IEEE 802.3af PoE

o IEEE 802.3at PoE+

• Soporta aprendizaje automático y envejecimiento automático de la dirección MAC
• El durable clip para riel preinstalado se fija firmemente en cualquier riel DIN estándar de 35 mm
• Switches para configuración por el usuario para alarmas (NGI-U08C2POE8 Solamente)

Accesorios Opcionales

• Cables UTP Snagless de 350 MHz Cat5e Serie N001
• Cables Ethernet Snagless de 350 MHz Cat5e Serie N002
• Cables Ethernet UTP Moldeados Cat6 Gigabit Serie N200
• Cables Ethernet UTP Moldeados Snagless Cat6 Gigabit Serie N201
• Cables Patch de Fibra Dúplex Multimodo 62.5 μm / 125 μm Serie N320
• Cables Patch de Fibra Dúplex Multimodo 50 µm / 125 µm Serie N520
- Cables Patch de Fibra Dúplex Monomodo 50 µm / 125 µm OM3 LSZH 10G de la Serie N820
• N286I-1P25GLXD1 – Transceptor SFP Gigabit Industrial, 1000LX 1.25G
• N286I-1P25GSXD – Transceptor SFP Gigabit Industrial, 1000sX 1.25G

Vista General del Producto

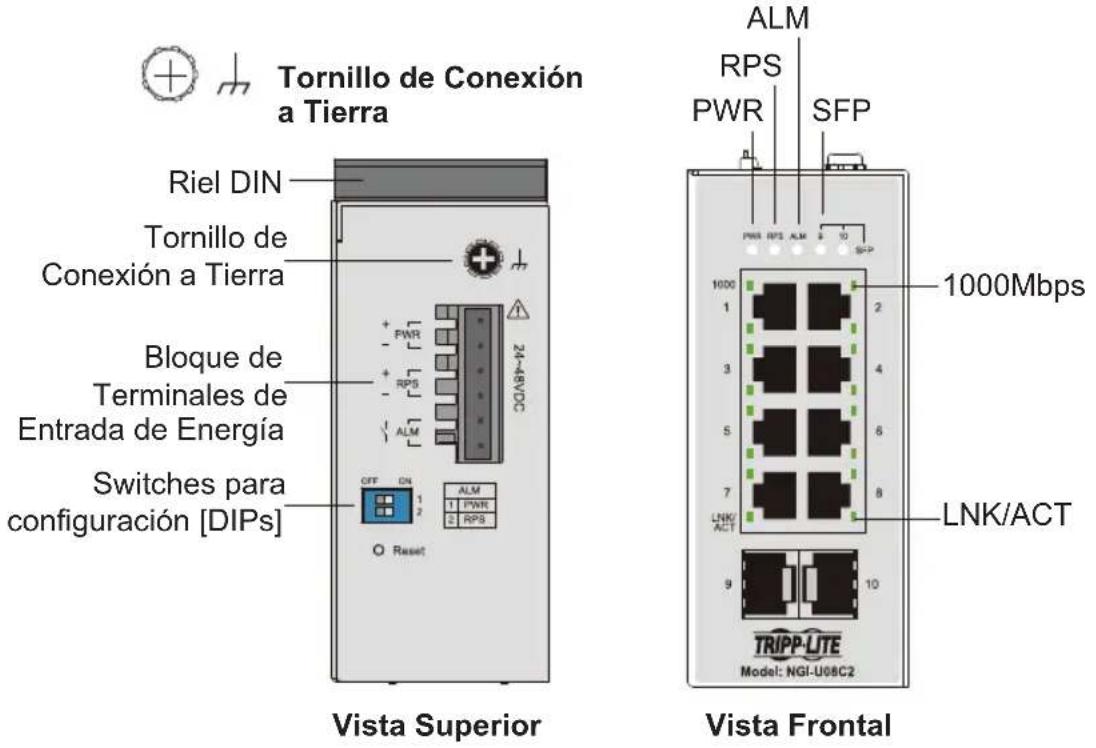

NGI-U08C2 (sin PoE)

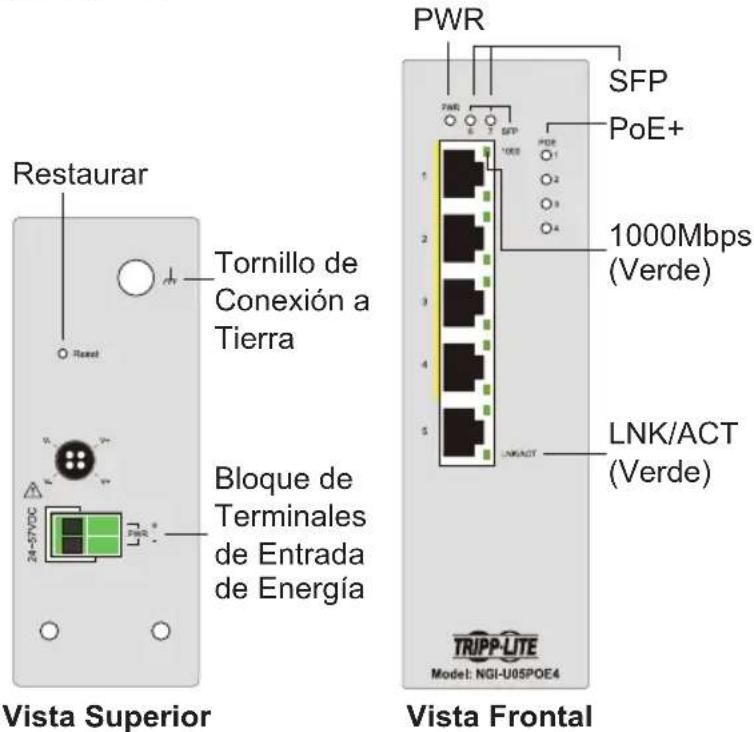

NGI-U05POE4

Vista General del Producto

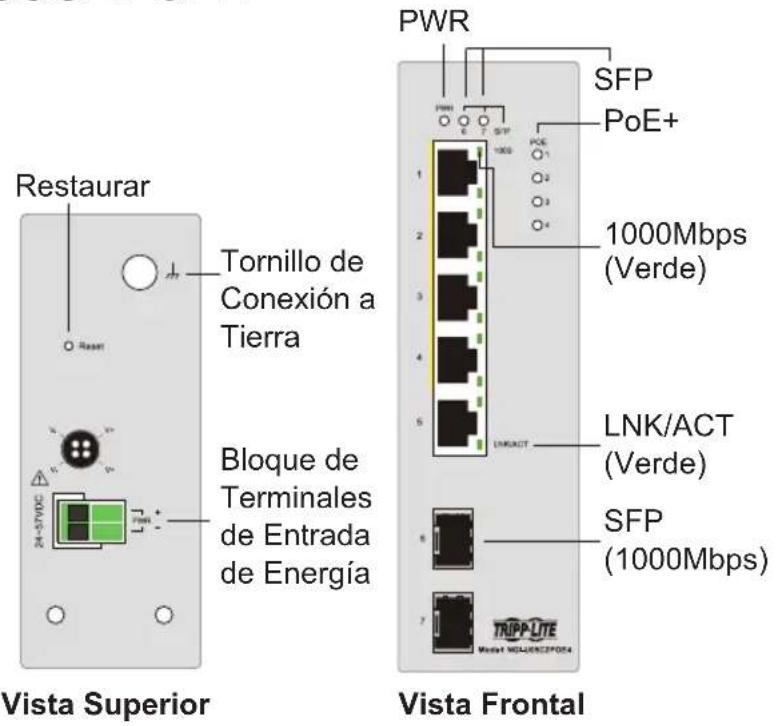

NGI-U05C2POE4

NGI-U08C2POE8

Instalación y Desinstalación al Riel DIN

Instalación del Switch

Coloque los switches PoE+ Gigabit Ethernet o el switch NGI-U08C2 en el riel DIN desde arriba usando la ranura, entonces empuje el frente del switch hacia la superficie de instalación hasta que encaje en su lugar con un click.

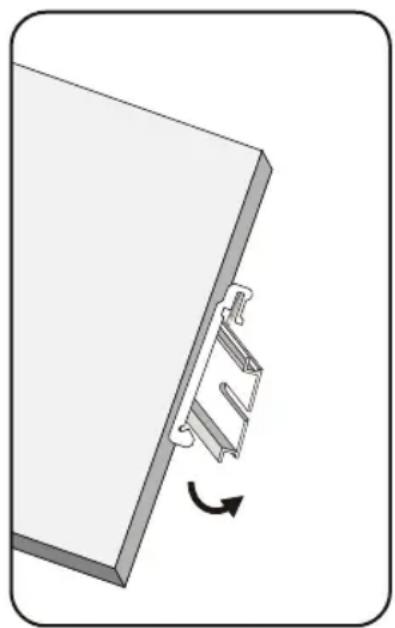

Desinstalación del Switch

Presione el switch de la parte superior y jale del borde inferior del switch, después retire el switch del riel DIN.

Instalación del Switch Retiro del Switch

ATENCIÓN: Se recomienda usar un riel de instalación libre de corrosión. Al instalar, asegúrese de permitir suficiente espacio para instalar correctamente el cableado y permitir un amplio flujo de aire.

Instalación y Desinstalación al Riel DIN

Requerimientos de Cableado

ADVERTENCIA: Deben tomarse medidas de seguridad antes de conectar el cable de alimentación. Apague la energía antes de conectar cualquier módulo o cable. El voltaje de alimentación correcto se indica en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que está usando el voltaje correcto. NO utilice un voltaje superior al especificado en la etiqueta del producto. Calcule la corriente máxima posible en cada cable de alimentación y el cable común. Tome en cuenta todos los códigos eléctricos que dicten la corriente máxima permitida para cada tamaño de cable. Si la corriente excede la especificación máxima, el cableado puede sobrecalentarse causando serios daños a su equipo.

- Use rutas separadas para conducir el cableado para energía y dispositivos. Si el cableado de alimentación y las trayectorias de cableado del dispositivo deben cruzarse, asegúrese de que los cables sean perpendiculares en el punto de intersección.

Nota: No conduzca un cableado de señal o comunicaciones y el cableado de alimentación a través del mismo conducto de cable. Para evitar interferencia, los cables con diferentes características de señal deben tenderse por separado.

• Puede usar el tipo de señal transmitida a través de un cable para determinar qué cables deben mantenerse separados. Una regla general es que el cableado que comparte características eléctricas similares puede agruparse.
• Separe siempre el cableado de entrada del cableado de salida.
• Se recomienda etiquetar el cableado a todos los dispositivos del sistema.

Instalación y Desinstalación al Riel DIN

Entrada de Energía

Deben tomarse medidas de seguridad antes de conectar el cable de alimentación. Apague la energía antes de conectar cualquier módulo o cable. El voltaje de alimentación correcto se indica en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que está usando el voltaje correcto. NO utilice un voltaje superior al especificado en la etiqueta del producto. Calcule la corriente máxima posible en cada cable de alimentación y el cable común. Tome en cuenta todos los códigos eléctricos que dicten la corriente máxima permitida para cada tamaño de cable. Si la corriente excede la especificación máxima, el cableado puede sobrecalentarse causando serios daños a su equipo.

PRECAUCIÓN: La superficie de la salida de energía puede estar caliente, no la toque. Use equipo protector antes de hacer contacto.

Entrada de Alimentación del Cableado

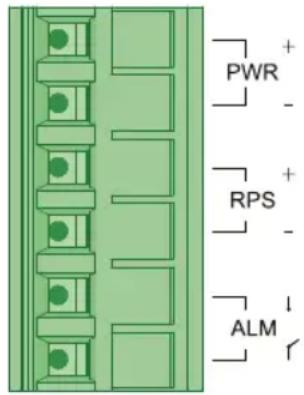

NGI-U08C2 con Bloque de Terminales de 6 Pines

Use “PWR” para la entrada de Energía Primaria y “RPS” para la entrada de Energía Redundante. La vista superior del bloque de terminales se muestra en la siguiente figura:

• Use únicamente conductores de cobre.
• Use cable de cableado con temperatura especificada al menos 105 °C [221 °F].
• Apriete el cable a un valor de apriete de 4.5 lb •in (0.5 N •m).
• El calibre del cable para el bloque de terminales debe oscilar entre 12AWG \~ 24AWG (4 \~ 0.25 mm2).

Para insertar el cable de alimentación y conectar la energía de CD de 24VCD \~ 48VCD a un máximo de 0.4A al bloque de terminales de alimentación:

• Use un desatornillador de cabeza plana para aflojar los tornillos de la abrazadera del cable.
• Inserte los cables de CD negativos y positivos en las terminales PWR-y PWR+, respectivamente.
• Apriete los tornillos de abrazadera del cable para evitar que los cables se aflojen.

ATENCIÓN: Use una fuente de alimentación especificada para 24VCD \~ 48VCD. La energía del dispositivo debe ser alimentada por el circuito SELV.

Entrada de Alimentación del Cableado

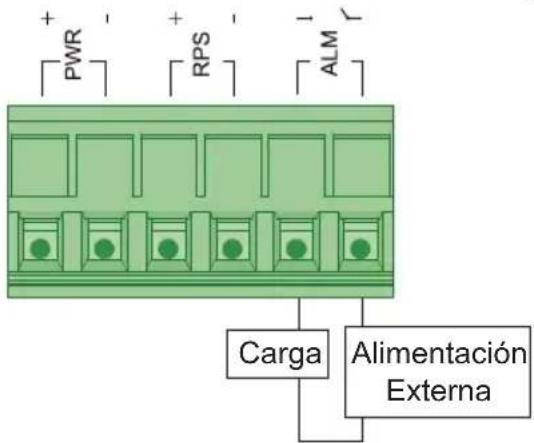

Cableado del Contacto del Relevador (ALM)

PWR RPS ALM Carga Alimentación Externa

Especificación del relevador: 24V, 1A

El NGI-U08C2 tiene un grupo de salida de alarma por relevador. Este contacto de relevador utiliza dos contactos del bloque de terminales en el panel superior. Los dos contactos del conector de bloque de terminales de 6 pines se utilizan para detectar eventos configurados por el usuario. Los dos cables conectados a los contactos de falla forman un circuito abierto cuando se activa un evento configurado por el usuario. Si no ocurriere un evento configurado por el usuario, el circuito de falla permanece cerrado.

Parámetros de los Switches de Configuración [DIP]

Un switch para configuración soporta una salida de relevador de alarma en donde puede conectar una luz o zumbador de alarma. Cuando ocurran eventos activados por los switches de configuración, el switch operará el relevador ON para activar la luz de alarma o el zumbador. La carga puede ser una luz de alarma, un zumbador u otro equipo.

Entrada de Alimentación del Cableado

Switches Configurables por el Usuario

PWR o RPS "DIP ON": Cuando haya una pérdida de potencia, el switch funcionará como "Relevador ON". Si se conecta solamente a una sola fuente de alimentación y se produce una pérdida de energía, el sistema del switch se apagará y no funcionará como "Relevador ON".

Puerto 1\~ Puerto X: "DIP ON": Si el enlace del puerto está abajo, el switch funcionará como "Relevador ON". Al hacerlo, puede ayudar a informar cuando ocurren eventos de enlace.

No es necesario conectar equipo de alarma al puerto de salida del relevador de alarma. Un indicador LED de ALARMA está ubicado en el panel frontal.

Los parámetros predeterminados para el switch de configuración están configurados en posiciones de apagado.

	Posición de Switch de Configuración Descripción
PWR	ENCENDIDO	El reporte de alarma de energía Primaria está activado
	APAGADO	El reporte de alarma de energía Primaria está desactivado
RPS	ENCENDIDO	El reporte de alarma de energía redundante está activado
	APAGADO	El reporte de alarma de energía redundante está desactivado

Entrada de Alimentación del Cableado

Entrada de Energía Redundante (NGI-U08C2POE8 solamente)

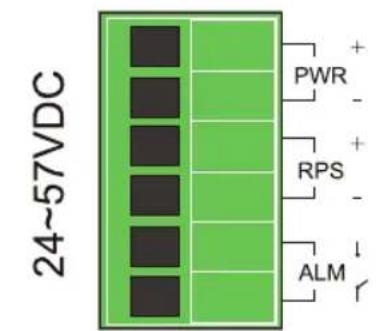

Use "PWR" para la entrada de Energía Primaria y "RPS" para la entrada de Energía Redundante.

Para insertar el cable de alimentación y conectar la energía de 24VCD \~ 57VCD al bloque de terminales de alimentación:

• Use un desatornillador de cabeza plana para aflojar los tornillos de la abrazadera del cable.
• Inserte los cables correspondientes en los contactos.
• Apriete los tornillos de la abrazadera para evitar que los cables se aflojen.

24~57VDC PWR - RPS - ALM

Vista Superior del Bloque de Terminales

Entrada de Alimentación del Cableado

Parámetros del Switch para Configuración y Botón de Restauración

	Posición de Switch de Configuración Descripción
PWR	ENCENDIDO	El reporte de alarma de energía Primaria está activado
	APAGADO	El reporte de alarma de energía Primaria está desactivado
RPS	ENCENDIDO	El reporte de alarma de energía redundante está activado
	APAGADO	El reporte de alarma de energía redundante está desactivado
Storm	ENCENDIDO	El control de tormentas de transmisión / DLF está activado.
	APAGADO	El control de tormentas de transmisión / DLF está desactivado.
QoS	ENCENDIDO	QoS basado en puerto habilitado en P1 y P2.
	APAGADO	QoS 802.1p habilitado (predeterminado).
P9 100FX	ENCENDIDO	La velocidad de enlace del puerto 9 está configurada en 100Base-FX.
	APAGADO	La velocidad de enlace del puerto 9 está configurada en 1000Base-SX/LX.
P10 100FX	ENCENDIDO	La velocidad de enlace del puerto 10 está configurada en 100Base-FX.
	APAGADO	La velocidad de enlace del puerto 10 está configurada en 1000Base-SX/LX.

Botón de Restaurar: Presione el botón para restaurar el hardware (inicialización). Para la ubicación del botón, refiérase al diagrama de "Vista Superior del Bloque de Terminales".

Nota: La función del botón de restauración es solo para restaurar el hardware, no afecta a ningún parámetro porque el modelo del switch no requiere software.

Entrada de Alimentación del Cableado

Los dos primeros se relacionan con el diseño de la alarma:

- PWR/RPS

El switch soporta dos entradas de energía, definimos esta fuente de alimentación como proveedor de energía primaria (PWR) y proveedor de energía redundante (RPS). Estos dos switches para configuración están diseñados para proporcionar una mecánica de alarma para monitorear el estado de la conexión de energía. Si el switch para configuración está colocado en ON [Encendido] significa que está activada la función de alarma.

Los cuatro restantes se relacionan con la funcionalidad:

- Tormenta

El control de tormentas se usa para evitar que la red de área local [LAN] se interrumpa por transmisión o tormenta de falla de búsqueda de destino [DLF]. La tormenta ocurre cuando se generan paquetes de transmisión o DLF e inunda en la LAN, este tráfico excesivo degrada el rendimiento de la red. Si el switch DP está colocado en ON, significa que el sistema medirá los paquetes de transmisión y DLF y los suprimirá si se alcanza el umbral.

• QoS

El switch soporta dos tipos de QoS, QoS (prioridad de puerto) basados en puerto y QoS (802.1p) basados en etiquetas VLAN. La prioridad del puerto está activada solamente en el puerto 1 y el puerto 2, que ingresarán los paquetes que serán manejados con alta prioridad de transmisión. Si los paquetes VLAN con prioridad predefinida entran en el switch (cualquier puerto), el sistema se referirá a su prioridad especificada para transmisión.

- Velocidad de Fibra – P9 y P10

Para una operación tradicional, hay un soporte de doble velocidad (100BASE-FX / 1000BASE-SX/LX) en los puertos de fibra del switch. Dependiendo del entorno de red, un usuario puede elegir el transceptor SFP apropiado y configurar el switch de configuración relacionado para conectividad de fibra.

Entrada de Alimentación del Cableado

Entrada de Energía de Cableado (sólo modelos NGI-U05C2POE4 y NGI-U05POE4)

Puede usar "PWR" desde el bloque de terminales o Mini DIN de 4 pines para entrada de energía.

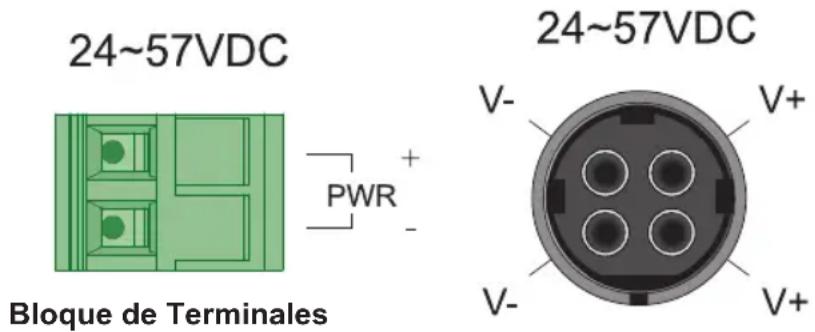

A continuación se muestra la vista superior de los conectores:

24~57VDC PWR + Bloque de Terminales 24~57VDC V- V+ V- V+ V-

Mini-DIN

Precaución:

• Use únicamente conductores de cobre.
• Use cable de cableado con temperatura especificada al menos 105 °C [221 °F].
• Apriete el cable a un valor de apriete de 4.5 lb •in (0.5 N •m).
• El calibre del cable para el bloque de terminales debe oscilar entre 12AWG \~18AWG (4 \~ 0.75 mm2).

Conexión al Bloque de Terminales

Para insertar el cable de alimentación y conectar la energía de CD de 24VCD \~ 57VCD a un máximo de 6A al bloque de terminales de alimentación:

• Use un desatornillador de cabeza plana para aflojar los tornillos de la abrazadera del cable.
• Inserte los cables de CD negativos y positivos en las terminales PWR- y PWR+, respectivamente.
• Apriete los tornillos de la abrazadera para evitar que los cables se aflojen.

Entrada de Alimentación del Cableado

Conexión al conector Mini DIN de 4 pines

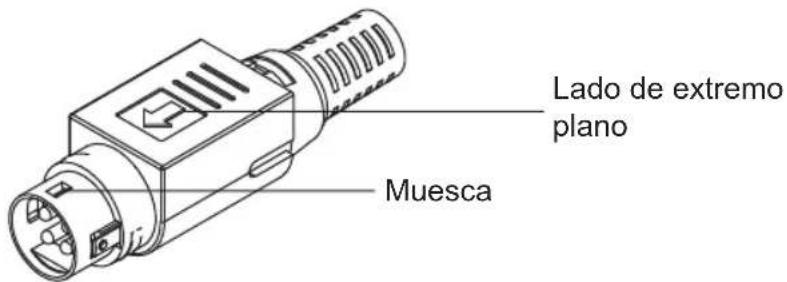

Lado de extremo plano Muesca

• Coloque el extremo plano en el lado derecho del switch e insértelo en el receptor hembra de 4 pines.
  Nota: Asegúrese de que la muesca esté insertada correctamente en el receptor hembra.
• Durante la remoción, jale el conector hacia arriba para liberar el seguro y sacarlo.

ATENCIÓN: Use una fuente de alimentación especificada para 24VCD \~ 48VCD. La energía del dispositivo debe ser alimentada por el circuito SELV.

Cableado RJ45

Conecte un extremo de un cable Ethernet/ RJ45 en el puerto Ethernet del switch y el otro extremo al dispositivo de red conectado.

• Los puertos 1 \~ 4 del switch soportan Fast Ethernet además de los puertos PSE Gigabit Ethernet 10/100/1000Base-T (solo modelos NGI-U05POE4/NGI-U05C2POE4).
• Los puertos 1 \~ 8 del switch soportan Fast Ethernet además de los modelos Gigabit Ethernet 10/100/1000Base-T (NGI-U08C2/POE solamente).
• El puerto 5 del switch soporta Fast Ethernet además del puerto RJ45 Gigabit Ethernet 10/100/1000Base-T (solo modelos NGI-U05POE4/NGI-U05C2POE4).
• Los puertos 6 \~ 7 del NGI-U05C2POE4 soportan sólo ranuras SFP de Velocidad Gigabit.

Entrada de Alimentación del Cableado

- Todos los puertos RJ45 en los switches Gigabit Ethernet PoE+ y sin PoE soportan negociación automática y MDI/MDI-X automática para eliminar la necesidad de cableado cruzado.

Note: Category 5e cable, Cat6 or above should be used.

Conexión a Tierra de los Switches de la Serie NGI

La conexión a tierra y el enrutamiento del cable ayudan a limitar los efectos del ruido debido a interferencia electromagnética [EMI]. Conduzca la conexión a tierra desde el tornillo de tierra a la superficie aterrizada antes de conectar los dispositivos.

ATENCIÓN: Este producto está diseñado para instalarse en una superficie de instalación bien aterrizada (como un panel metálico).

Indicadores LED

NGI-U08C2 (Sin PoE)

LED (Color) Estado	Descripción
PWR (Verde)	Iluminado	Se suministra energía primaria al switch.
	Apagado	La energía primaria está apagada o en falla
RPS (Verde)	Iluminado	Se suministra energía redundante al switch.
	Apagado	La energía redundante está apagada o en falla
ALM (Rojo)	Iluminado	El dispositivo de señal externa se activará a través del ALM del bloque de terminales cuando haya alguna alarma. Alarma para las siguientes condiciones: · Pérdida de energía (primaria o secundaria). · Entrada de voltaje anormal.
	Apagado No hay alarma que informar.
SFP 9 ~ 10 (Verde)	Iluminado Enlace del puerto SFP.
	Destellando	Actividad (recibiendo o transmitiendo datos).
	Apagado	Puerto desconectado o enlace en falla.
1000 (Verde)	Iluminado	El puerto está operando a una velocidad de 1000 Mbps.
	Apagado	El puerto está operando a una velocidad de 10Mbps /100Mbps.
LNK/ACT (Verde)	Iluminado Enlace Ethernet activo
	Destellando	Actividad (recibiendo o transmitiendo datos).
	Apagado	Puerto desconectado o enlace en falla.

Indicadores LED

NGI-U05C2POE4 y NGI-U05POE4

LED (Color) Estado	Descripción
PWR (Verde)	Iluminado	Encienda por bloque de terminales PWR o conector mini DIN de 4 pines.
	Apagado	El conector mini DIN de 4 pines / PWR del bloque de terminales no está disponible.
POE 1 ~ 4 (Verde)	Iluminado	Suministrando energía a dispositivos PD.
	Apagado	No se suministra energía a los dispositivos PD.
1000 (Mbps)	Iluminado	Los puertos de cobre se comunican a velocidad de 1000 Mbps.
	Apagado	Los puertos de cobre se comunican a velocidad de 10Mbps / 100Mbps.
LNK/ACT (Verde)	Iluminado Enlace Ethernet activo
	Destellando	Actividad (recibiendo o transmitiendo datos).
	Apagado	Puerto desconectado o enlace en falla.
SFP NGI-U05C2POE4 (Verde)	Iluminado	Los datos se están transmitiendo / recibiendo.
	Apagado	Puerto desconectado o enlace en falla.

LED Indicators

NGI-U08C2POE8

LED (Color) Estado	Descripción
PWR (Verde)	Iluminado	La Energía Primaria está conectada.
	Apagado	Falla de Energía Primaria o no disponible.
RPS (Verde)	Iluminado	La Energía Redundante está conectada.
	Apagado	Falla de energía Redundante o no disponible.
ALM (Rojo)	Iluminado	Alarma para sin Energía Primaria o bajo voltaje de entrada.
	Apagado	No hay alarma para informar o la función del switch de configuración está desactivada.
PoE 1 ~ 8 Puertos (Verde)	Iluminado	La energía de PoE se entrega al dispositivo energizado (PD).
	Apagado	La alimentación de energía de PoE no está funcionando.
1000 (Verde)	Iluminado Enlace en 1000 Mbps.
	Apagado Enlace en 100 Mbps o 10 Mbps.
LNK/ACT (Verde)	Iluminado Enlace Ethernet activo
	Destellando	Actividad (recibiendo o transmitiendo datos).
	Apagado	Puerto desconectado o enlace en falla.
SFP (Verde)	Iluminado	Los datos se están transmitiendo / recibiendo.
	Apagado	Puerto desconectado o enlace en falla.

Especificaciones

Modelo NGI-U08C2 (S)	n PoE) NGI-U05C2POE	4 NGI-U05POE4 NGI-U	08C2POE8
Alimentación
Voltaje de Entrada	Entradas de alimentación dobles 24VCD ~ 48VCD / 0.4A	Entrada de una sola alimentación 24VCD ~ 57VCD / 6A	Entrada de una sola alimentación 24VCD ~ 57VCD / 6A	Entradas de alimentación dobles 24VCD ~ 57VCD / 6A
de la Batería	Bloque de terminales de 6 pines	Bloque de terminales de 2 pines	Bloque de terminales de 2 pines	Bloque de terminales de 6 pines
Protección contra Polaridad Inversa	Presente Presente Presente Presente
Consumo de Energía (Sistema Solamente)	11W 14W 13W 14W
Tornillo de Conexión a Tierra	Presente Presente Presente Presente
PoE (Por Puerto) No 30W 30W 30W
Presupuesto de Potencia de PoE	No 120W 120W			120W@24VDC 240W@48VDC
Interfaz
RJ45	8 puertos de cobre 10/1001000Base-T soportan Negociación Automática, MDI/ MDI-X Automática, Dúplex / Medio Dúplex y Control de Flujo.	4 puertos de cobre 10/1001000Base-T PoE+, 1 x 10/1001000Base-T soportan Negociación Automática, MDI/ MDI-X Automático, Dúplex / Medio Dúplex y Control de Flujo. Cuatro puertos de cobre soportan PoE / PoE+.	4 puertos de cobre 10/1001000Base-T PoE+, 1 x 10/1001000Base-T soportan Negociación Automática, MDI/ MDI-X Automático, Dúplex / Medio Dúplex y Control de Flujo. Cuatro puertos de cobre soportan PoE / PoE+.	8 puertos de cobre 10/1001000Base-T PoE+ soportan Negociación Automática, MDI/MDI-X automático, dúplex / medio dúplex y Control de flujo. Ocho puertos de cobre soportan PoE / PoE+.
Puertos de Fibra	2x ranuras SFP 1000Base-X	2x ranuras SFP 1000Base-X	-	2x ranuras SFP 1000Base-X
Indicadores LED	PWR (Verde): Energía por bloque de terminales PWR RPS (Verde): Potencia por bloque de terminales RPS ALM (Rojo): Falla de PWR y RPS SFP 9 ~ 10 (Verde): Enlace de SFP de Puerto 9 ~ 10 1000 (Verde): Velocidad de Ethernet de Puerto 1 ~ 8 1000Mbps LNK / ACT (Verde): Transmisión y Recepción de Datos	PWR (Verde): Energía PoE 1 ~ 4 (Verde): Alimentación de energía a dispositivo PD SFP 6 ~ 7 (Verde): Enlace de SFP de Puerto 6 ~ 7 1000 (Verde): Velocidad de Ethernet de Puerto 1 ~ 5 1000Mbps LNK / ACT (Verde): Transmisión y Recepción de Datos	PWR (Verde): Energía PoE 1 ~ 4 (Verde): Alimentación de energía a dispositivo PD 1000 (Verde): Velocidad de Ethernet de Puerto 1 ~ 5 1000Mbps LNK / ACT (Verde): Transmisión y Recepción de Datos	PWR (Verde): Energía por bloque de terminales PWR RPS(Verde): Energía por bloque de terminales RPSALM (Rojo): Falla de PWR y RPS PoE 1 ~ 8 (Verde): Suministrando energía a Dispositivo PD 1000 (Verde): Velocidad de Ethernet del puerto 1 ~ 8 1000Mbps SFP 9 ~ 10 (Verde): Puerto 9 ~ 10 SFPLNK / ACT (Verde): Transmisión y Recepción de Datos
Salida de Relevador de Alarma	1 salida de relevador de alarma para pérdida de energía	-	-	1 salida de relevador de alarma para pérdida de energía

Specifications

Modelo NGI-U08C2 (Sin PoE) NGI-U05C2POE4 NGI-U05POE4 NGI-U08C2POE8
Ambiental
Temperatura de Operación	-40 °C ~ 75 °C[-40 °F ~ 167 °F]	-10 °C ~ 60 °C[14 °F ~ 140 °F]	-10 °C ~ 60 °C[14 °F ~ 140 °F]	-40 °C ~ 75 °C[-40 °F ~ 167 °F]
Temperatura de Almacenamiento	-40 °C ~ 85 °C[-40 °F ~ 185 °F]	-40 °C ~ 85 °C[-40 °F ~ 185 °F]	-40 °C ~ 85 °C[-40 °F ~ 185 °F]	-40 °C ~ 85 °C[-40 °F ~ 185 °F]
Humedad de Operación	De 5% a 95% de HR(sin condensación)	De 5% a 95% de HR(sin condensación)	De 5% a 95% de HR(sin condensación)	De 5% a 95% de HR(sin condensación)
Humedad de Almacenamiento	De 5% a 95% de HR(sin condensación)	De 5% a 95% de HR(sin condensación)	De 5% a 95% de HR(sin condensación)	De 5% a 95% de HR(sin condensación)
Altitud de Operación 2000 m [6561 pies] 2000 m [6561 pies] 2000 m [6561 pies]
Aprobaciones Regulatorias
EMI/EMC	FCC Parte 15EN 55011EN 61000-6-4EN 61000-6-2EN 55032EN 55024	FCC Parte 15EN 55011EN 61000-6-4EN 61000-6-2EN 55032EN 55024	FCC Parte 15EN 55011EN 61000-6-4EN 61000-6-2EN 55032EN 5524	FCC Parte 15EN 55011EN 61000-6-4EN 61000-6-2EN 55032EN 55024

ATENCIÓN: Si el switch se usa de una manera no especificada aquí, la protección proporcionada por el switch puede verse afectada.

Registro de la Garantía y del Producto

Garantía Limitada de 3 años

El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período de tres (3) años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que le asistan otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Aviso de FCC, Clase B

Este dispositivo cumple con la parte 15 del Reglamento de la FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluso aquella que pudiera causar un funcionamiento no deseado.

Nota: Se ha comprobado que este equipo cumple los límites para dispositivos digitales de Clase B, de acuerdo con el apartado 15 del Reglamento de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede radiar energía de radiofrecuencia y si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia perjudicial a las radiocomunicaciones. Sin embargo, no hay garantía de que no ocurra interferencia en una instalación específica.

Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir la interferencia por medio de una o más de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente de un circuito diferente al cual está conectado el receptor.
• Si necesita ayuda, consulte al distribuidor o a un técnico de radio y TV experimentado.

Todo cambio o modificación de este equipo que no haya sido autorizada de manera expresa por Tripp Lite podría invalidar la autoridad del usuario para operar este equipo.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Tripp Lite, los clientes están obligados a:

• Envíe el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo.

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

TRIPP·LITE
