РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LCD Gysmatic Goggle 3 GYS

Перевод оригинала уведомления

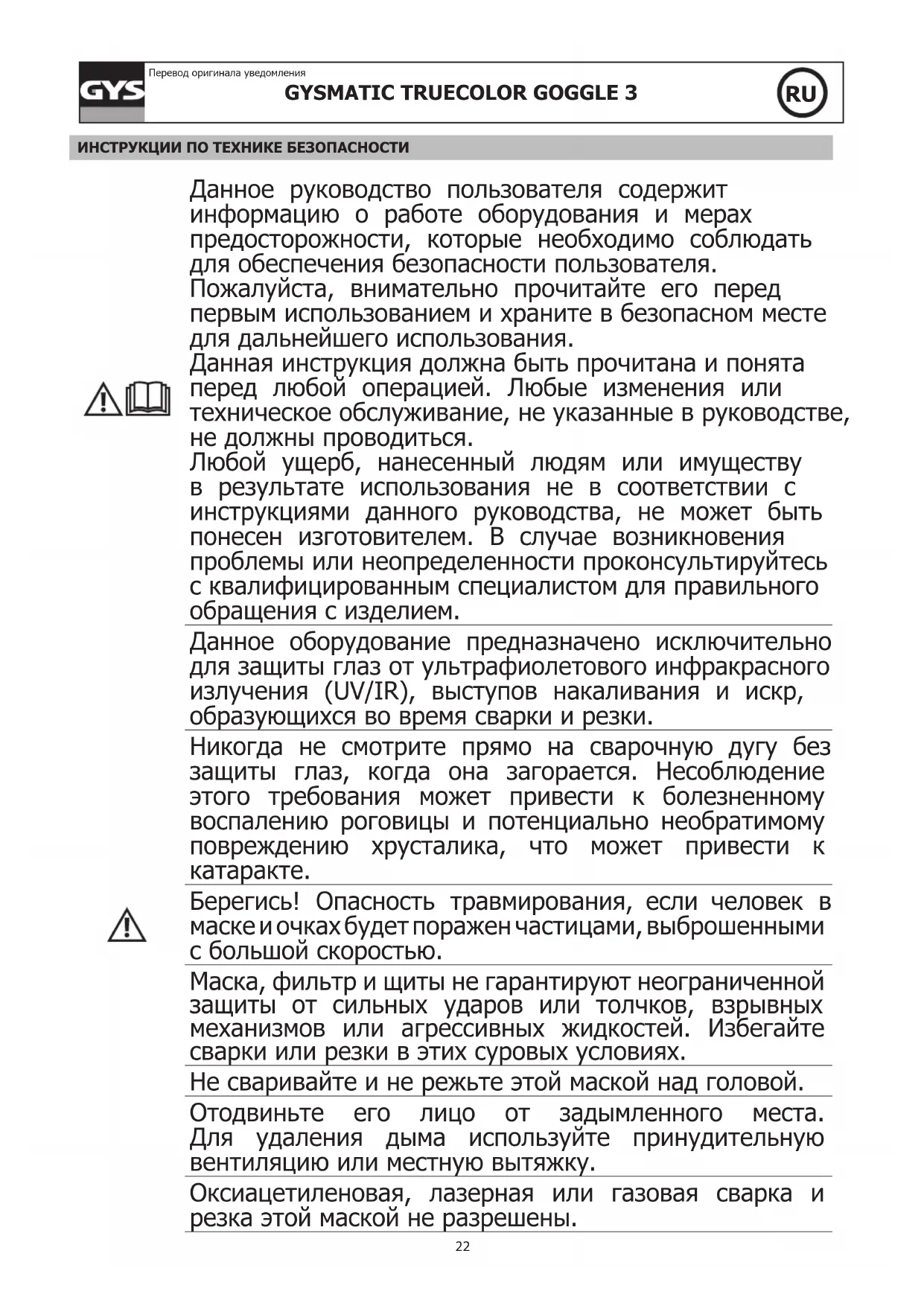

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Данное руководство пользователя содержит информацию о работе оборудования и мерах предосторожности, которые необходимо соблюдать для обеспечения безопасности пользователя. Пожалуйста, внимательно прочитайте его перед первым использованием и храните в безопасном месте для дальнейшего использования. Данная инструкция должна быть прочитана и понята перед любой операцией. Любые изменения или техническое обслуживание, не указанные в руководстве, не должны проводиться. Любой ущерб, нанесенный людям или имуществу в результате использования не в соответствии с инструкциями данного руководства, не может быть понесен изготовителем. В случае возникновения проблемы или неопределенности проконсультируйтесь с квалифицированным специалистом для правильного обращения с изделием. Данное оборудование предназначено исключительно для защиты глаз от ультрафиолетового инфракрасного излучения (UV/IR), выступов накаливания и искр, образующихся во время сварки и резки. Никогда не смотрите прямо на сварочную дугу без защиты глаз, когда она загорается. Несоблюдение этого требования может привести к болезненному воспалению роговицы и потенциально необратимому повреждению хрусталика, что может привести к

Берегись! Опасность травмирования, если человек в маске и очках будет поражен частицами, выброшенными с большой скоростью. Маска, фильтр и щиты не гарантируют неограниченной защиты от сильных ударов или толчков, взрывных механизмов или агрессивных жидкостей. Избегайте сварки или резки в этих суровых условиях. Не сваривайте и не режьте этой маской над головой. Отодвиньте его лицо от задымленного места. Для удаления дыма используйте принудительную вентиляцию или местную вытяжку. Оксиацетиленовая, лазерная или газовая сварка и резка этой маской не разрешены.GYSMATIC TRUECOLOR GOGGLE 3

Перевод оригинала уведомления

Перед каждым использованием : - Внимательно осмотрите маску и ее УФ/ИК-фильтр. - Немедленно замените изношенные или поврежденные

- Замените линзы фильтра или лицевые экраны, если они потрескались или поцарапались, чтобы предотвратить повреждение глаз пользователя. Оголовье может вызвать аллергию у чувствительных

Рабочая температура оптоэлектронного фильтра составляет от -5°C до +55°C. Оптоэлектронный фильтр в маске не является водонепроницаемым и не будет работать должным образом, если он соприкасался с водой. Сварочную маску следует перемещать осторожно, чтобы не повредить фильтр, защитные ограждения и/ или защитную оболочку. Обслуживание : - Во избежание повреждения фильтра или лицевых щитов не кладите тяжелые предметы или инструменты на лицевую панель или в нее. - Температура хранения масок от -10°C до +60°C. - Очищайте оптоэлектронный фильтр с помощью чистой хлопчатобумажной или специальной ткани для линз. - Регулярно очищайте и меняйте защитные экраны. - Очищайте маску изнутри и снаружи нейтральным моющим средством - дезинфицирующим средством. Не используйте растворители. - Следите за тем, чтобы датчики и ячейка не были забиты пылью или мусором. - Мы рекомендуем использовать маску и козырьки в течение 5 лет. Продолжительность использования зависит от различных факторов, таких как тип использования, очистка, хранение и техническое обслуживание. ПЕРЕД ИСПОЛЬЗОВАНИЕМ -Убедитесь, что маска в хорошем состоянии и отрегулируйте обхват обруча. -Проверьте правильное положение и состояние защитных экранов и фильтра. При наличии аномалии, приведите маску в исправное состояние. -Убедитесь, что датчика и элемент не покрыты пылью или налетом. -Убедитесь, что защитные пленки с внутреннего и внешнего экрана были отклеены. -Убедитесь, что уровень защиты соответствует применяемому методу сварки. Чтобы помочь вам в вашем выборе смотрите таблицу «Методы сварки». ПРИНЦИП ДЕЙСТВИЯ Оптоэлектронная маска GYSMATIC LCD GOGGLE 3 мгновенно переходит в затемненное состояние при поджиге дуги и возвращается в исходное состояние, как только дуга затухает.GYSMATIC TRUECOLOR GOGGLE 3

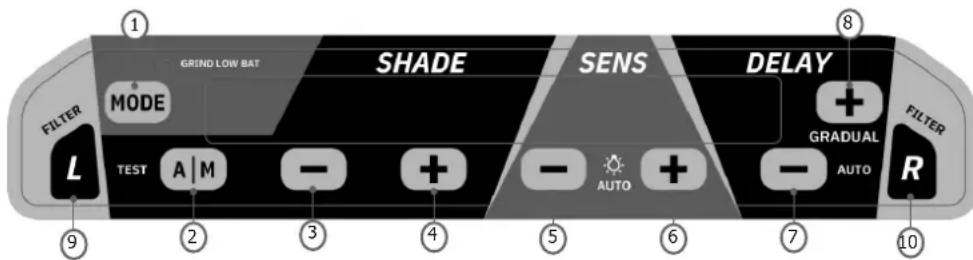

Перевод оригинала уведомления 1. Кнопка переключения режимов «GRIND-WELD-CUT»2. Кнопка затенения переключателя «Автоматический/ручной»3. Кнопка уменьшения оттенка4. Кнопка увеличения оттенка5. Кнопка уменьшения чувствительности6. Кнопка увеличения чувствительности7. Кнопка уменьшения задержки8. Кнопка увеличения задержки9. Настройка левого окна10. Настройка правого окна

MODE ● Потенциометр «WELD / GRIND / CUT » : Потенциометр «WELD / GRIND» служит для настройки тени в соответствии с выбранным диапазоном регулировки (4-8 или 8-13).WELD : оттенок 8-13CUT : оттенок 4-8GRIND : оттенок 3 (выключен)Для несварочных операций, таких как шлифовка, можно отключить датчик, переключив потенциометр в режим «GRIND». ПРЕДУПРЕЖДЕНИЕ: Перед любой сварочной операцией обязательно вернитесь в режим «WELD».

• «Sensitivity»: Время возврата в исходное состояние : - «-» : Короткое нажатие - уменьшение чувствительности. Длительное нажатие- Включение/выключение режима антисветовых помех. При включенном режиме защиты от световых помех в области чувствительности отображается значок лампочки. - «+» : Короткое нажатие - Увеличение чувствительности. Длительное нажатие - В режиме резки или сварки автоматическая установка чувствительности. Когда функция автоматической настройки чувствительности включена, в области SENS будет отображаться «AUTO». Номера чувствительности будут поочередно увеличиваться от 0 до 8 и остановятся на номере передачи, который установлен автоматически. Затем система выйдет из режима автоматической настройки чувствительности.

• «Delay»: Время возвращения в светлое состояние.Задержка предназначена для более медленного перехода в прозрачное состояние для устранения оставшихся ярких лучей. - «-» : Короткое нажатие: Уменьшение времени задержки. Длительное нажатие : Ввод или выход из функции автоматической задержки времени. Когда функция автоматического времени задержки включена, на экране зоны DELAY будет отображаться надпись «AUTO». Цифры передач на экране могут регулироваться от -9 до +9. - «+» : Короткое нажатие: Увеличение времени задержки. Длительное нажатие - Ввод или выход из функции постепенного возврата. В режиме сварки, когда функция постепенного возврата включена, на экране зоны DELAY будет отображаться «G».

• «Shade» : Установка оттенка : - «A/M» : Короткое нажатие-В режиме сварки переключите автоматическую или ручную установку номера оттенка. Длительное нажатие - функция тестирования: экран мигает - шлифовка - резка - сварка. AUTO/MANUAL указывает на текущий режим установки номера оттенка. В ручном режиме (MANUAL) на экране отображается текущий номер оттенка. В автоматическом режиме (AUTO) кнопками («-» и «+») можно настроить автоматический номер оттенка от -2 до +2. - «-» : Короткое нажатие: Уменьшение номера оттенка. Длительное нажатие : В режиме сварки и автоматического номера оттенка главное окно быстро уменьшает номер оттенка. - «+» : Короткое нажатие: Увеличение номера оттенка. Длительное нажатие : В режиме сварки и автоматического определения номера оттенка главное окно быстро увеличивает номер оттенка.

• «Left» кнопка : Настройка левого окна : Короткое нажатие : Настройка левого окна и однократное нажатие кнопки для увеличения чувствительности. Длительное нажатие : Быстрый возврат к экрану отображения параметров главного окна.

• «Right» кнопка : Настройка правого окна : Короткое нажатие : Настройка правого окна и однократное нажатие кнопки для увеличения чувствительности. Длительное нажатие : Быстрый возврат к экрану отображения параметров главного окна. МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Маска может быть использована для всех методов сварки кроме Ацетилено-кислородной, лазерной и газовой сварки.
• Внешний и внутренний защитные экраны должны быть систематически помещены по обе стороны фильтра. Отсутствие экрана может вызвать непоправимый ущерб и опасность для вашей безопасности. Светлый 3Затемнение (главное окно) Cut : 4-8 / Weld : 8-13Затемнение (боковые окна) 10Размеры фильтра 110x90x8.5 ммВремя реагирования 0,00001 секПитание Солнечное питание + батарейкаВес 573 grЗона обзора 130.8x58.5 ммОбласти применения MMA 5>400A / TIG 5>300A / MIG-MAG 5>500A / GrindГарантия2 годaТемпература использования -5°C / + 55°CТемпература хранения -10°C / + 60°C

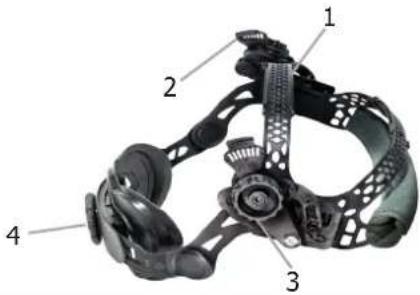

Перевод оригинала уведомления НАСТРОЙКА ГОЛОВНОГО ОБРУЧА

Головной убор Egolift+ - легкий и эргономичный. Его 3-точечный регулируемый дизайн баланса обеспечивает большую гибкость и комфорт.1- Регулировка наголовника2- Подушка наголовника (с 3 слотами)3- Регулировка шайбы блока4- продольная регулировкаУХОД / ОБСЛУЖИВАНИЕ

• Дата / Срок годности: Нет срока годности, но перед каждым использованием состояние вашей маски GYSMATIC LCD GOGGLE 3 должно быть проверено.
• Маска GYSMATIC LCD GOGGLE 3 не должна падать на пол.
• Повреждение оптоэлектронного фильтра или его защитного экрана ухудшит поле обзора и уровень защиты. Незамедлительно заменяйте испорченные детали.

• Не пытайтесь снять с помощью инструментов детали маски или фильтра, это может привести к повреждениям, ранениям или отмене гарантии.
• Очищайте и регулярно меняйте защитные экраны.• Протирайте внутреннюю и внешнюю поверхность маски с помощью нейтрального дезинфицирующего моющего средства.ЗАМЕНА ЗАЩИТНОГО ЭКРАНА И ОБЪЕКТИВА. 1. Разблокируйте защелку защитной пластины, если она заблокирована (A). Нажмите на защелку защитной пластины, а затем выньте пластину (A).2. Замените другую защитную пластину и вставьте защелкивающееся соединение (убедитесь, что сторона «а» находится близко к шлему), а затем зафиксируйте его (B).3. Вставьте палец в полукруглое отверстие и вытащите внутреннюю защитную линзу (C). Снимите защитную пленку с линзы. Установите внутреннюю защитную линзу (C) обратно в переднюю часть шлема вставьте одну сторону линзы в любой боковой а затем согните линзу настолько, чтобы она проскользнула в другой боковой паз. ЗАМЕНА БАТАРЕЙКИОптоэлектронный фильтр работает на 2 литиевой батарейке 3В (CR2032).Для замены батареек, следуйте перечисленным ниже указаниям: - С помощью приспособления для извлечения батареи выньте батарею (D). - Замените батарею, а затем установите их обратно. - Советуется заменять батарейку раз в год.ПРЕДУПРЕЖДЕНИЕ: - Использованные литиевые батарейки должны быть отданы на переработку. Батарейки относятся к категории опасных отходов. - Не выбрасывать в мусоропровод, а поместить в специальный сборник для использованных батареек.ЗАМЕНА ФИЛЬТРА5. Отделите панель управления (E).6. Ослабьте винт (F) и выньте фильтр (G) в сборе из корпуса. Затяните винты (H).7. Вставьте панель управления (I). НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ Оптоэлектронный фильтр не работает.Активируйте солнечный заряд, выставив элемент на свет в течение 20 - 30 минут – проверьте и при надобности замените батарейку.Проверьте, что вы выбрали диапазон настройки 4-8 или 8-13 с помощью кнопки «WELD».Фильтр остается затемненным, когда нет дуги или когда дуга затухла.Проверьте датчики и почистите их при надобности. Отрегулируйте чувствительность на нижнее положение (уровень 1). Если помещение, где вы варите, слишком светлое, то рекомендуется снизить уровень освещенности.Бесконтрольное переключение и мигание: Фильтр самопроизвольно переходит в светлое и темное состояние во время сварки.Убедитесь, что датчики находятся в направлении электрической дуги и между ними нет препятствий. Настройте чувствительность на уровень 5.GYSMATIC TRUECOLOR GOGGLE 3

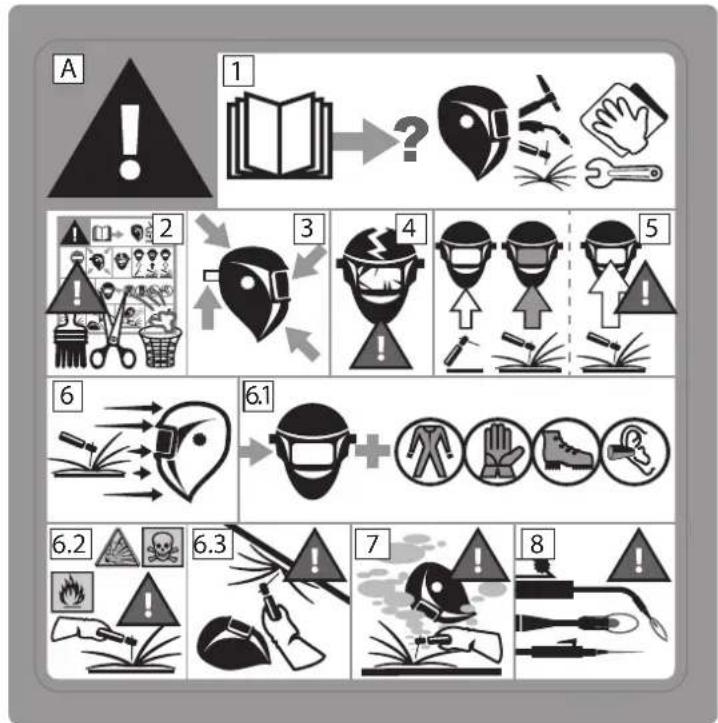

Перевод оригинала уведомления Боковые части фильтра светлее, чем центральная зона.Это естественное свойство экранов LCD. Этот симптом не опасен для глаз. Тем не менее, для максимального комфорта постарайтесь сохранять угол поля зрения около 90°.СТИКЕР ТЕХНИКИ БЕЗОПАСНОСТИ Этот стикер находится внутри сварочной маски. Очень важно, чтобы пользователь знал значение символов техники безопасности. Номера в списке соответствуют номерам картинок.

Легенда :A. Внимание! Предупреждаем! Существует различные вероятности риска, как указано на символах.1. Внимательно прочитайте инструкции перед использованием инструмента или сваркой.2. Не снимать предупреждающий стикер и не закрашивать его.3. Соблюдайте указания по настройке и уходу за фильтром, защитными экранами, обруча и шлема. 4. Внимательно проверяйте маску и ее фильтр ИК/УФ . Немедленно заменяйте изношенные или поврежденные детали. Потресканные, поцарапанные фильтрующие стекла и защитные экраны значительное снижают уровень защиты. Немедленно замените их чтобы не повредить глаза. 5. Внимание! Если фильтр ИК/УФ не затемняется при сварке или резке немедленно остановитесь. (Посмотрите в инструкции по использованию)

6. Излучения дуги могут обжечь глаза и кожу.

6.1. Используйте сварочную маску с фильтрацией или с соответствующим затемнением. Носите защитную одежду в полном составе. 6.2. Маска, фильтр и защитные экраны не гарантируют стопроцентную защиту от сильных ударов, взрывных механизмов или коррозийных жидкостей. Не проводите сварочных работ и работ по резке в таких условиях.6.3. Не варите и не режьте над головой с этой маской. 7. Держите голову на расстоянии от задымленной зоны. Используйте принудительную вентиляцию или систему локальной вытяжки для удаления дыма.

8. Оксиацетиленовая, лазерная или газовая сварка-резка не разрешены для этой маски.GYSMATIC TRUECOLOR GOGGLE 3

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на :

• Любые другие повреждения при транспортировке.

• Наличие царапин: работа без защитного стекла (защитный экран)

• Инциденты, связанные с неправильным использованием (падение, демонтаж). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

• документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

Элемент Шлем / Защитный экран :
