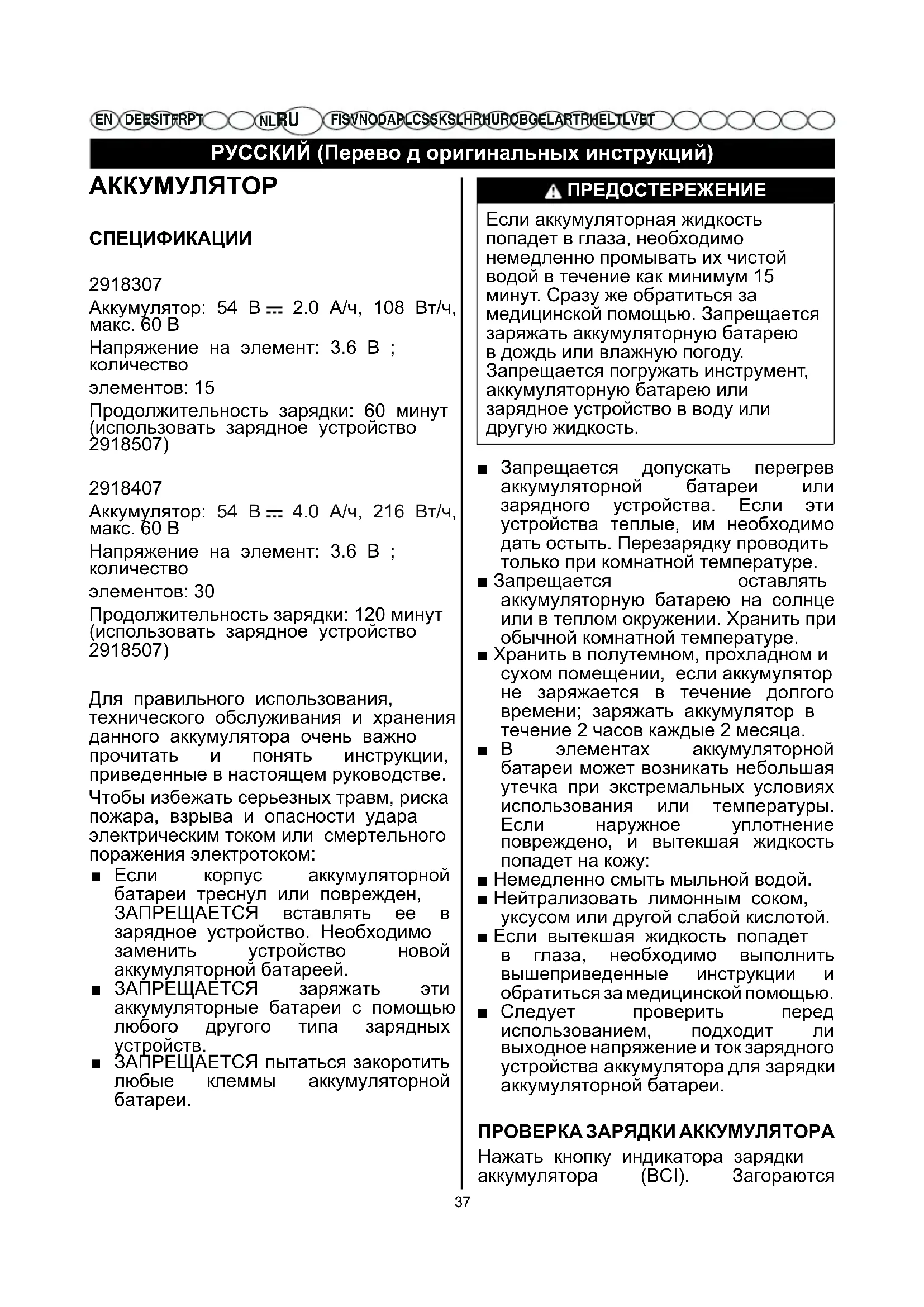

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G60B4 GREENWORKS

ЛИТИЙ-ИОННАЯ БАТАРЕЯ 60 В И ЗАРЯДНОЕ УСТРОЙСТВО

АККУМУЛЯТОР СПЕЦИФИКАЦИИ

макс. 60 В Напряжение на элемент: 3.6 В ;

элементов: 15 Продолжительность зарядки: 60 минут (использовать зарядное устройство 2918507)

макс. 60 В Напряжение на элемент: 3.6 В ;

элементов: 30 Продолжительность зарядки: 120 минут (использовать зарядное устройство 2918507) Для правильного использования, технического обслуживания и хранения данного аккумулятора очень важно прочитать и понять инструкции, приведенные в настоящем руководстве. Чтобы избежать серьезных травм, риска пожара, взрыва и опасности удара электрическим током или смертельного поражения электротоком: ■ Если корпус аккумуляторной батареи треснул или поврежден, ЗАПРЕЩАЕТСЯ вставлять ее в зарядное устройство. Необходимо заменить устройство новой аккумуляторной батареей. ■ ЗАПРЕЩАЕТСЯ заряжать эти аккумуляторные батареи с помощью любого другого типа зарядных

■ ЗАПРЕЩАЕТСЯ пытаться закоротить любые клеммы аккумуляторной

ПРЕДОСТЕРЕЖЕНИЕ Если аккумуляторная жидкость попадет в глаза, необходимо немедленно промывать их чистой водой в течение как минимум 15 минут. Сразу же обратиться за медицинской помощью. Запрещается заряжать аккумуляторную батарею в дождь или влажную погоду. Запрещается погружать инструмент, аккумуляторную батарею или зарядное устройство в воду или другую жидкость. ■ Запрещается допускать перегрев аккумуляторной батареи или зарядного устройства. Если эти устройства теплые, им необходимо дать остыть. Перезарядку проводить только при комнатной температуре. ■ Запрещается оставлять аккумуляторную батарею на солнце или в теплом окружении. Хранить при обычной комнатной температуре. ■ Хранить в полутемном, прохладном и сухом помещении, если аккумулятор не заряжается в течение долгого времени; заряжать аккумулятор в течение 2 часов каждые 2 месяца. ■ В элементах аккумуляторной батареи может возникать небольшая утечка при экстремальных условиях использования или температуры. Если наружное уплотнение повреждено, и вытекшая жидкость попадет на кожу: ■ Немедленно смыть мыльной водой. ■ Нейтрализовать лимонным соком, уксусом или другой слабой кислотой. ■ Если вытекшая жидкость попадет в глаза, необходимо выполнить вышеприведенные инструкции и обратиться за медицинской помощью. ■ Следует проверить перед использованием, подходит ли выходное напряжение и ток зарядного устройства аккумулятора для зарядки аккумуляторной батареи. ПРОВЕРКА ЗАРЯДКИ АККУМУЛЯТОРА Нажать кнопку индикатора зарядки аккумулятора (BCI). ЗагораютсяРУССКИЙ (Перево д оригинальных инструкций)

лампочки в соответствии с уровнем зарядки аккумулятора. См. нижеприведенную таблицу: LIGHT ЗАМЕЧАНИЯ И ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ

1. Запрещается разбирать

2. Хранить в местах, недоступных для

3. Запрещается подвергать

аккумулятор воздействию воды или соленой воды, аккумулятор должен храниться в прохладном и сухом помещении; необходимо помещать аккумулятор в прохладную и сухую

4. Запрещается помещать аккумулятор

в места с высокой температурой, около огня, нагревателя и т.д.

5. Запрещается менять местами

положительную и отрицательную клеммы аккумулятора.

6. Запрещается подключать

положительную и отрицательную клеммы аккумулятора друг к другую с помощью любых металлических

7. Запрещается стучать по

аккумулятору, ронять его или вставать на аккумулятор.

8. Запрещается пайка

непосредственно на аккумуляторе, а также пробивать аккумулятор гвоздями или другими острыми предметами.

9. В случае, если аккумулятор

протекает, и жидкость попадет в глаза, запрещается тереть глаза. Тщательно промыть водой. Немедленно прекратить использование аккумулятора, если при использовании аккумулятор испускает необычный запах, если он горячий на ощупь, меняет цвет, меняет форму или любым другим образом кажется необычным. ЗАРЯДНОЕ УСТРОЙСТВО АККУМУЛЯТОРА СПЕЦИФИКАЦИИ Зарядное устройство 60 В: 2918507 Вход: 220-240 В 50/60 Гц, 1А Выход: 60 В 2 А ■ ЗАПРЕЩАЕТСЯ зондировать зарядное устройство токопроводящими материалами. ■ ЗАПРЕЩАЕТСЯ проникновение жидкости внутрь зарядного устройства. ■ ЗАПРЕЩАЕТСЯ пытаться использовать зарядное устройство для любых других целей, кроме указанных в этом руководстве. ■ Отключать зарядное устройство до очистки, а также в тех случаях, когда в зарядном устройстве нет аккумуляторной батареи. ■ Запрещается пытаться подключить вместе два зарядных устройства. ■ Запрещается использовать зарядное устройство в обстоятельствах, когда выходная полярность не совпадает с полярностью нагрузки. ■ Только для использования в помещениях. ■ Крышка ни при каких обстоятельствах не должна быть открыта. Если крышка повреждена, зарядное устройство больше не может использоваться. ■ Запрещается перезаряжать не перезаряжаемые батареи.РУССКИЙ (Перево д оригинальных инструкций)

ПРЕДОСТЕРЕЖЕНИЕ Данный прибор может использоваться детьми старше 8 лет и людьми с ограниченными физическими, сенсорными или умственными способностями, либо с недостатком опыта и знаний, если они находятся под присмотром или получили инструкции по использованию прибора безопасным способом и осознают связанные с этим

■ Дети не должны играть с прибором. ■ Очистка и обслуживание не должны выполняться детьми без присмотра. ■ Если поврежден шнур питания, он должен быть заменен изготовителем, его сервисным агентом или аналогичными квалифицированными лицами, чтобы избежать опасности. ■ Запрещается закрывать вентиляционные отверстия на верхней части зарядного устройства. Запрещается ставить зарядное устройство на мягкую поверхность, т.е. одеяло, подушку. Необходимо следить, чтобы вентиляционные отверстия зарядного устройства оставались свободными. ■ Запрещается попадание небольших металлических предметов или материалов, таких как стальная вата, алюминиевая фольга или другие посторонние частицы, в полость зарядного устройства. ■ Используйте только перезаряжаемые литий-ионные батареи 2918307 /

ЭКОЛОГИЧЕСКИ БЕЗОПАСНАЯ УТИЛИЗАЦИЯ АККУМУЛЯТОРА В этой аккумуляторной батарее содержатся следующие токсичные и коррозионные материалы: Ионы лития, токсичный материал. ПРЕДОСТЕРЕЖЕНИЕ Чтобы избежать опасности пожара, удара электрическим током или смертельного поражения электротоком: ■ Запрещается пользоваться влажной тканью или растворителем для аккумулятора или зарядного устройства аккумулятора. ■ Всегда извлекать аккумуляторную батарею перед чисткой, проверкой или выполнением любого обслуживания устройства.

Протирать зарядное устройство снаружи сухой мягкой тканью. Запрещается окатывать или мыть водой. T3.15A Класс II Только для использования в

Перед зарядкой необходимо прочитать инструкции предохранительРУССКИЙ (Перево д оригинальных инструкций)

ПРЕДОСТЕРЕЖЕНИЕ Токсичные материалы должны утилизироваться определенным образом, чтобы предотвратить загрязнение окружающей среды. Перед утилизацией поврежденных или изношенных аккумуляторных батарей необходимо связаться с местным агентством по утилизации или с местным агентством по защите окружающей среды для получения информации и конкретных инструкций. Сдать аккумуляторы в местный центр по переработке и/или утилизации, сертифицированный для утилизации ионов лития. ПРЕДОСТЕРЕЖЕНИЕ Если аккумуляторная батарея треснула или сломалась, с утечкой или без утечки, запрещается ее перезаряжать или использовать. Батарею необходимо утилизировать и заменить ее новой аккумуляторной батареей. ЗАПРЕЩАЮТСЯ ПОПЫТКИ ОТРЕМОНТИРОВАТЬ БАТАРЕЮ! Чтобы избежать опасности пожара, удара электрическим током или смертельного поражения электротоком: ■ Закрывать клеммы аккумулятора клейкой лентой для тяжелых

■ ЗАПРЕЩАЮТСЯ попытки демонтировать или разрушить любой из компонентов аккумуляторной батареи. ■ ЗАПРЕЩАЕТСЯ попытка открыть аккумуляторную батарею. ПРЕДОСТЕРЕЖЕНИЕ ■ Если возникает утечка, вытекающий электролит является коррозионной и токсичной жидкостью. НЕ ДОПУСКАТЬ попадания раствора в глаза или на кожу; запрещается проглатывать раствор. ЗАПРЕЩАЕТСЯ помещать эти аккумуляторы в обычный бытовой

■ ЗАПРЕЩАЕТСЯ сжигать. ■ ЗАПРЕЩАЕТСЯ оставлять аккумуляторы там, где они станут частью любых свалок отходов или твердых бытовых отходов. ■ Сдать аккумуляторы в сертифицированный центр по переработке или утилизации. ПРОЦЕДУРА ЗАРЯДКИ ПРИМЕЧАНИЕ: аккумулятор не поставляется полностью заряженным. Рекомендуется полностью зарядить его перед использованием, чтобы убедиться в достижении максимального времени работы. Этот аккумулятор на ионах лития не оборудован памятью и может заряжаться в любое время.

1. Подключить зарядное устройство в

силовую розетку переменного тока.

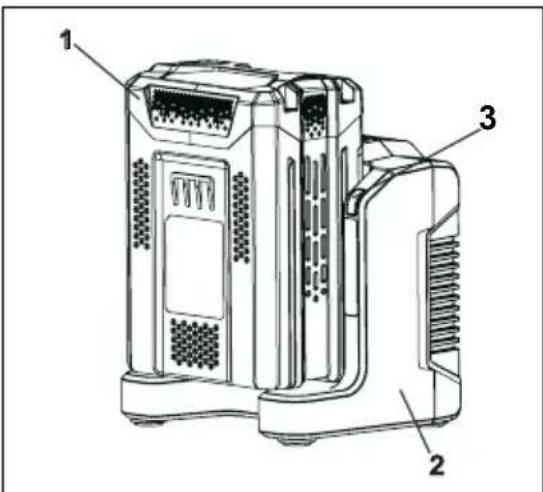

2. Вставить аккумуляторную батарею (1)

в зарядное устройство (2).

Это диагностическое зарядное устройство. Светодиодные лампы зарядного устройства (3) будут гореть в определенном порядке, чтобы показатьРУССКИЙ (Перево д оригинальных инструкций)

текущее состояние аккумулятора. Это происходит следующим образом:

Зеленый мигает Идет зарядка Зеленый горит Полностью

Красный горит Перегрев Красный мигает Зарядка не

Примечание, касающееся ложной неисправности: Когда аккумулятор вставлен в зарядное устройство, и мигает светодиод статуса, извлечь аккумулятор из зарядного устройства на 1 минуту, затем вставить его обратно. Если светодиод статуса показывает норму, это означает, что аккумуляторная батарея исправна. Если светодиод статуса продолжает мигать, извлечь аккумуляторную батарею и отключить зарядное устройство. Подождать 1 минуту и снова подключить зарядное устройство, а затем вставить аккумуляторную батарею. Если светодиод статуса показывает норму, это означает, что аккумуляторная батарея исправна. Если светодиод статуса продолжает мигать, это означает, что аккумуляторная батарея неисправна, и ее необходимо заменить. ПРИМЕЧАНИЕ: Когда мигает красный индикатор, извлечь аккумулятор из зарядного устройства и вставить его обратно через 2 часа. Если индикатор показывает зарядку, это означает, что аккумулятор исправен. Через 2 часа извлечь аккумулятор, а также отключить силовой шнур переменного тока зарядного устройства на 1 минуту, а затем снова подключить силовой шнур переменного тока и вставить аккумулятор. Если индикатор показывает зарядку, это означает, что аккумулятор исправен. Если нет, аккумулятор необходимо

Если аккумуляторная батарея не заряжается должным образом: ■ Проверить ток на розетке с помощью другого прибора. Убедиться, что розетка не отключена. ■ Убедиться, что контакты зарядного устройства не были закорочены мусором или посторонними предметами. ■ Если температура окружающего воздуха не соответствует обычной комнатной температуре, перенести зарядное устройство и аккумуляторную батарею в такое место, где диапазон температур составляет от 7˚C до 40˚C. ПРЕДОСТЕРЕЖЕНИЕ Если аккумулятор вставлен в зарядное устройство, когда он является теплым или горячим, светодиодный индикатор ЗАРЯДКИ, зажигающийся на зарядном устройстве, может загореться КРАСНЫМ. Если это произошло, необходимо дать аккумулятору остыть вне зарядного устройства в течение приблизительно 30 минут. МОНТАЖ ЗАРЯДНОГО УСТРОЙСТВА

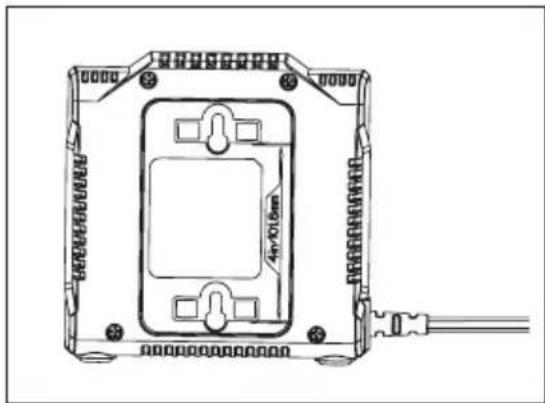

1. Это зарядное устройство может быть

установлено на стене с помощью винтов #8 (не входят в комплект

2. Определите место для зарядного

устройства на стене.

3. Если крепление выполняется на

деревянные шпильки, использовать 2 шурупа для дерева (не входят в комплект поставки).

4. Просверлить два отверстия в центре

на расстоянии 101.6 мм друг от друга, убедившись, что они выровнены по

5. Если крепление выполняется на

гипсокартон, использовать дюбели (не входят в комплект поставки) и винты для закрепления зарядного устройства на стене.РУССКИЙ (Перево д оригинальных инструкций)

надлежащим образом для рационального повторного использования материальных ресурсов. Чтобы вернуть использованное устройство, следует использовать системы сбора и возврата или обратиться по месту приобретения данного изделия. Продавцы могут принимать это изделие для экологически безопасной переработки. Извлечение отработанных батарей и аккумуляторов Li-ion Государства-члены ЕС должны следить за тем, чтобы производители разрабатывали свои устройства таким образом, чтобы отработанные батареи и аккумуляторы могли легко извлекаться. Если конечный пользователь не может их с легкостью извлечь. Государства- члены ЕС должны следить за тем, чтобы производители разрабатывали свои устройства таким образом, чтобы отработанные батареи и аккумуляторы могли легко извлекаться техническими специалистами, не связанными с производителем. К устройствам, в которых встроены батареи и аккумуляторы, должны прилагаться инструкции о том, как эти батареи и аккумуляторы могут быть безопасно извлечены конечным пользователем или независимым техническим специалистом. По возможности в инструкциях следует также указывать тип батареи или аккумулятора, встроенного в устройство. ПРИМЕЧАНИЕ: Если аккумулятор и зарядное устройство не используются в течение долгого времени, следует извлечь аккумулятор из зарядного устройства и отключить силовой шнур переменного тока. ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

1. НЕОБХОДИМО СОХРАНИТЬ ЭТИ

ИНСТРУКЦИИ - ОПАСНОСТЬ: ЧТОБЫ УМЕНЬШИТЬ РИСК ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕОБХОДИМО ТЩАТЕЛЬНО ВЫПОЛНЯТЬ ЭТИ ИНСТРУКЦИИ.

2. Убедиться в приемлемости

напряжения в каждой стране, прежде чем использовать зарядное устройство.

3. Если форма разъема не подходит

к силовой розетке, необходимо использовать прилагаемый переходник разъема правильной конфигурации для силовой розетки. ПРАВИЛЬНАЯ УТИЛИЗАЦИЯ ДАННОГО ИЗДЕЛИЯ: Эта маркировка показывает, что данное изделие не может утилизироваться с бытовыми отходами на территории ЕС. Чтобы предотвратить возможный ущерб для окружающей среды или здоровья людей из-за неконтролируемой утилизации отходов, утилизируйте егоSuomi(Alkuperäisten ohjeiden käännös)

СПЕЦИФИКАЦИИ Батерия: 54V 2.0Ah, 108Wh, 60V макс. Напрежение за клетка: 3.6V ; Брой клетки:

Батерия: 54V 4.0Ah, 216Wh, 60V макс. Напрежение за клетка: 3.6V ; Брой клетки:

ПРОВЕРКА НА КАПАЦИТЕТА НА

ОПАСНОСТ: ЗА ДА НАМАЛИТЕ РИСКА ОТ ПОЖАР ИЛИ ТОКОВИ УДАРИ Е ВАЖНО ДА СЛЕДВАТЕ ВНИМАТЕЛНО ТЕЗИ ИНСТРУКЦИИ.

2. Плановой настройки или регулировки.

3. Ущерб, причиненный в результате неправильного обращения /

ненадлежащего использования или пренебрежения.

4. Перегрев из-за отсутствия технического обслуживания.

5. Повреждения, вызванные разбалтыванием / отсоединением

фитингов / крепежных деталей, из-за отсутствия технического обслуживания.

6. Повреждения, вызванные очисткой при помощи воды.

7. Агрегаты, обслуживание или ремонт которых проводился не

авторизованными сервисными центрами компании Greenworks.

8. Агрегаты, неправильно собранные или отрегулированные.

9. Повреждения, вызванные неправильным использованием агрегата.

10. Ущерб, причиненный в результате неправильной подготовки к

эксплуатации в зимний период (моющие устройства высокого

11. Позиции, рассматриваемые в качестве расходуемых деталей,

иобычно не покрываемые гарантией, включая, но не ограничиваясь,

• Электрические кабели

• Ножи и режущие полотна

• Зажимные устройства и держатели инструмента

12. Подержанные товары не подпадают под данные гарантийные

13. Установка запчастей, сменных деталей или дополнительных

компонентов, которые не поставляются компанией Greenworks Tools Europe GmbH, или не утверждены этой компанией.

Чтобы подать заявку на гарантийное обслуживание какого-либо продукта в рамках данных гарантийных обязательств, требуется доказательство первоначальной покупки. Доказательство покупки включает в себя одно из;

• Квитанция розничного продавца

• Счет, подтверждающий покупку в Интернете

• Копия свидетельства о регистрации продукта Продукт необходимо зарегистрировать на сайте: www.greenworkstools.ru Выписка по кредитной карте не считается достаточным доказательством покупки. В первую очередь, при возникновении гарантийного случая потребитель должен обратиться в авторизованный сервис, или к импортеру, указанных в инструкции, или на сайте www. Greenworkstools.eu с соответствующим доказательством покупки. Агрегат будет отправлен в наш центральный сервисный центр и там проведена проверка. Если будет установлено, что агрегат неисправен, то он будет бесплатно отремонтирован. Агрегаты, которые продаются в розницу менее чем за 7 000 рублей, включая налоги с продаж, как правило, подлежат замене. Если установлено, что агрегат не является не гарантийным случаем, то потребителю будет предложено оплатить ремонт. Настоящие гарантийные обязательства подлежат периодическим изменениям, чтобы удовлетворить потребности новой продукции. Копия последней редакции гарантийных обязательств будет доступна на сайте www.greenworkstools.eu и на русскоязычной версии сайта www.greenworkstools.ru. Адрес сервисной и гарантийной службы в России: Горячая линия: [phone] Россия, Москва, 2-й Грайвороновский проезд 48 Техносеврис Проходная завода «Сатурн»

Имя: Тед Ку Хайчао (Директор по качеству) Адрес: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996 Cologne Germany (Германия) Настоящим мы заявляем, что следующее изделие Категория: Зарядное устройство 60 В Модель: 2918507 Серийный №: см. паспортную табличку изделия Год изготовления: см. паспортную табличку изделия ■ соответствует положениям Директивы о низковольтном оборудовании 2014/35/EU ■ соответствует всем положениям следующих Директива EMC (2014/30/EU) И кроме того, мы заявляем, что были использованы следующие согласованные европейские
