РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Puzzi 91 Bp Kärcher

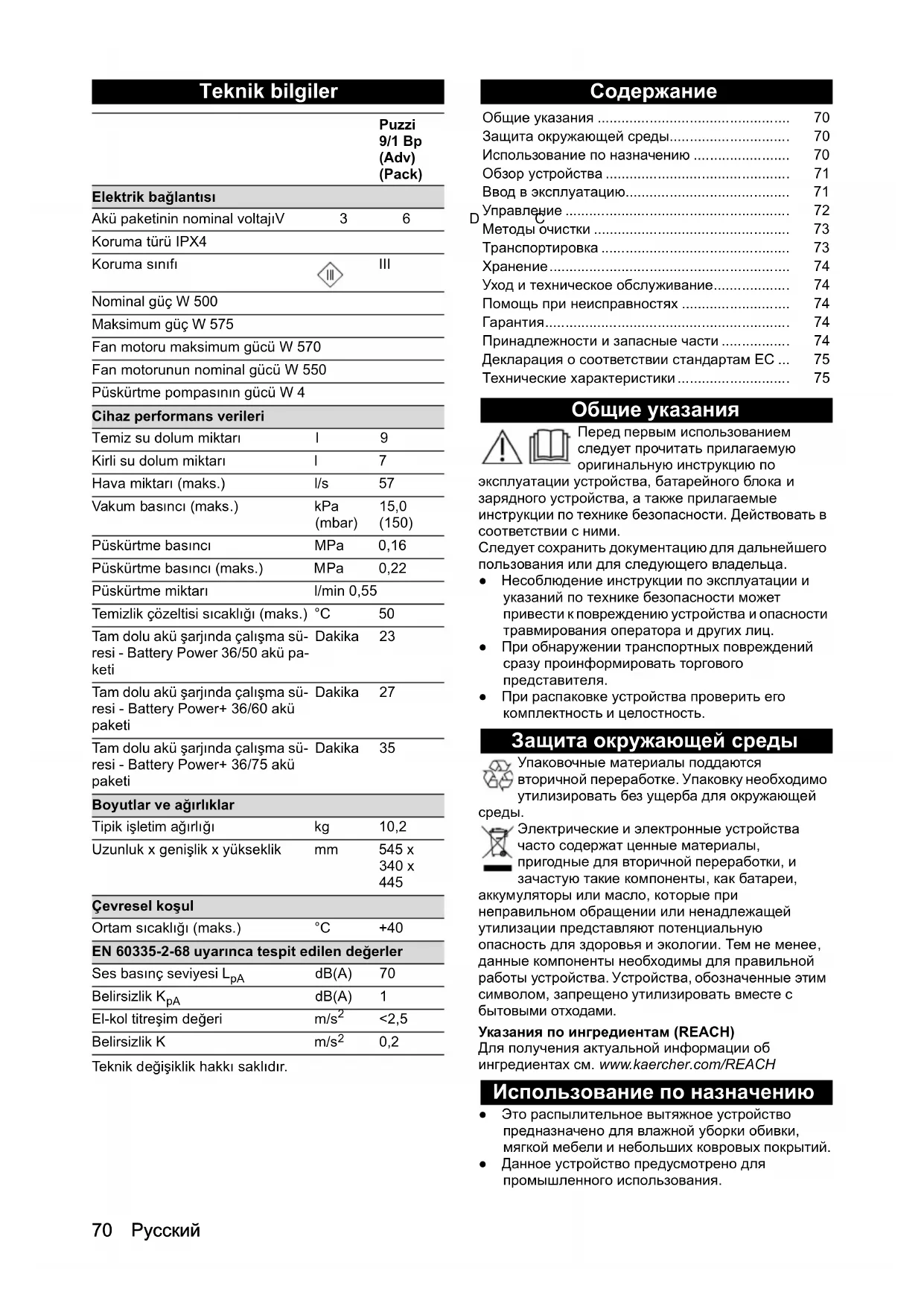

Общие указания Перед первым использованием следует прочитать прилагаемую оригинальную инструкцию по эксплуатации устройства, батарейного блока и зарядного устройства, а также прилагаемые инструкции по технике безопасности. Действовать в соответствии с ними. Следует сохранить документацию для дальнейшего пользования или для следующего владельца. ● Несоблюдение инструкции по эксплуатации и указаний по технике безопасности может привести к повреждению устройства и опасности травмирования оператора и других лиц. ●При обнаружении транспортных повреждений сразу проинформировать торгового представителя. ●При распаковке устройства проверить его комплектность и целостность. Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее

• 0,2 Общие указания p. 70
• Защита окружающей среды p. 70
• Использование по назначению p. 70
• Обзор устройства p. 71
• Ввод в эксплуатацию p. 71
• Управление p. 72
• Методы очистки p. 73
• Транспортировка p. 73
• Хранение p. 74
• Уход и техническое обслуживание p. 74
• Помощь при неисправностях p. 74
• Гарантия p. 74
• Принадлежности и запасные части p. 74
• Декларация о соответствии стандартам ЕС p. 75
• Технические характеристики Русский 71 Обзор устройства Инструкция по быстрому запуску Рисунок A 1 Установка аккумуляторного блока 2 Подсоединить распылительный/всасывающий шланг к устройству, подсоединить распылительный/всасывающий шланг к ручной p. 75

3 Приготовить чистящий раствор, наполнить бак для чистой воды 4 Выбрать режим работы 5 Мойка 6 Опорожнение бака для чистой воды 7 Слить воду из бака для грязной воды 8 Заполнить бак для чистой воды (без моющего средства), промыть устройство 9 Очистить ворсовый фильтр, очистить фильтр для чистой воды 10 Съем аккумуляторного блока 11 Дать устройству высохнуть Описание устройства Рисунок B 1 Ручная насадка для очистки мягкой мебели 2 Скоба для шланга 3 Проушина 4 Лоток для 3 насадок 5 Кнопка разблокировки 6 Держатель для принадлежностей 7 Аккумуляторный блок 8 Переключатель распыления 9 Светодиод распыления 10 Светодиод всасывания 11 Переключатель всасывания 12 Корпус 13 Фирменная табличка 14 Направляющий ролик 15 Штуцер распылительного шланга 16 Насадка для пола для чистки ковров (только Adv) 17 Переходник для ковров 18 Разблокировка насадки для пола 19 Патрубок для подключения всасывающего

20 Крышка 21 Бак для чистой воды 22 Ручка для переноски устройства с фиксацией всасывающей трубки 23 Мундштук насадки (красный) 24 Накидная гайка 25 Всасывающая трубка (только Adv) 26 Мундштук насадки (зеленый) 27 Ручка (только Adv) 28 Изогнутый переходник (только Adv) 29 Рычаг на изогнутом переходнике 30 Рычаг на ручной насадке 31 Распылительный шланг 32 Всасывающий шланг 33 Распылительный/всасывающий шланг 34 Инструкция по быстрому запуску 35 Бак для грязной воды, съемный 36 Ручка для переноски бака для грязной воды 37 Уплотнение на крышке 38 Ворсовый фильтр 39 Фильтр для чистой воды Таблица мундштуков насадок Ввод в эксплуатацию

1. Перед каждым использованием следует

проверять шланги на наличие повреждений. Установка насадки

1. Только Adv: Установить всасывающую трубку на

насадку для пола и вручную затянуть накидную гайку на насадке для пола.

2. Только Adv: При необходимости надеть ручку на

всасывающую трубку и вручную затянуть в требуемом положении.

3. Только Adv: Насадить изогнутый переходник на

всасывающую трубку и вручную затянуть накидную гайку на изогнутом переходнике. Цвет Номенк

4. Присоединить всасывающий шланг к штуцеру

всасывающего шланга устройства. Вставить муфту распылительного шланга в штуцер распылительного шланга устройства и защелкнуть.

5. Подсоединить всасывающий шланг к ручной

насадке или изогнутому переходнику. Подсоединить муфту распылительного шланга к ручной насадке или изогнутому переходнику и защелкнуть. Приготовление моющего раствора

Опасность моющих средств Опасность для здоровья и опасность повреждения Соблюдайте все инструкции, прилагаемые к используемым вами чистящим средствам.

Теплая вода (максимум 50 °C) усиливает эффект очистки. Проверить термостойкость очищаемой поверхности.

В целях бережного отношения к окружающей среде следует экономно использовать моющие

1. Смешать чистую воду и моющее средство в

чистой емкости (концентрация указана

инструкциях к моющему средству). Растворить моющее средство в воде. Заполнить бак для чистой воды

1. Залить моющий раствор в бак с чистой водой.

Уровень заполнения не должен превышать отметку «MAX». Противопенное средство

При очистке ковровых напольных покрытий от ранее нанесенного шампуня в баке для грязной воды образуется пена. Пенообразование можно предотвратить, добавив противопенное

1. Добавить противопенное средство (специальная

принадлежность) в бак для грязной воды. Установка аккумуляторного блока

1. Вставить аккумуляторный блок в держатель

аккумулятора и защелкнуть. Зарядка аккумуляторного блока

Прочитайте инструкцию по эксплуатации зарядного устройства и особое внимание уделите указаниям по технике безопасности!

Прочитайте инструкцию по эксплуатации аккумуляторного блока и особое внимание уделите указаниям по технике безопасности!

Аккумуляторный блок частично заряжен при поставке. Перед началом эксплуатации и по необходимости зарядить.

Аккумуляторный блок можно заряжать только после его извлечения.

1. Нажать кнопку разблокировки и вынуть

аккумуляторный блок.

2. Зарядить аккумуляторный блок в соответствии с

инструкциями по эксплуатации зарядного устройства и аккумуляторного блока.

Включение устройства

1. Нажать на переключатель распыления для

включения распылительного насоса. Загорится светодиод распыления.

2. Нажать на переключатель всасывания для

включения всасывающей турбины. Загорится светодиод всасывания. Режим очистки

Опасность моющего раствора Опасность повреждения Перед использованием устройства проверить очищаемый объект на устойчивость окраски и водостойкость в незаметном месте.

1. Удалить загрязнение с очищаемого объекта.

2. Для распыления чистящего раствора следует

задействовать рычаг на ручной насадке или на изогнутом переходнике.

3. Проходить по очищаемой поверхности

перекрывающими полосами. При этом следует вытянуть форсунку назад ( не толкать ее).

4. Только Adv: Во время перерывов насадку для

пола можно поместить в ручку устройства.

5. При замене насадки можно вставить ручную

насадку в держатель для принадлежностей. Выключение устройства

1. Выключить переключатель всасывания и

переключатель распыления. Светодиоды

Опорожнение бака для грязной воды

1. Если бак для грязной воды заполнен, выключить

распылитель и пылесос.

3. Извлечь бак для грязной воды из устройства и

опорожнить его. Опорожнение бака для чистой воды

1. Выключить устройство.

2. Кратковременно задействовать рычаг на ручной

насадке или на изогнутом переходнике, чтобы сбросить давление.

3. Отсоединить ручную насадку или изогнутый

переходник от распылительного/всасывающего

4. Подвесить всасывающий шланг на баке для

5. Нажать на переключатель всасывания для

включения всасывающей турбины.

6. Откачать воду из бака для чистой воды

выключить устройство.

8. Вынуть бак для грязной воды из устройства и

опорожнить его.Русский 73 Промывание устройства

1. Подсоединить ручную насадку или изогнутый

переходник (с всасывающей трубкой и насадкой для пола) к всасывающему шлангу.

2. Подсоединить муфту распылительного шланга к

ручной насадке или изогнутому переходнику и защелкнуть.

3. Налить в бак для чистой воды примерно 2 литра

водопроводной воды. Не добавлять моющие

4. Нажать на переключатель распыления для

включения распылительного

5. Держать ручную форсунку или насадку для пола

6. Задействовать рычаг на ручной насадке или на

изогнутом переходнике и промыть устройство в течение 1–2 минут.

7. Выключить устройство.

8. Вынуть бак для грязной воды из устройства и

опорожнить его. После каждой эксплуатации

1. Промыть устройство.

2. Опорожнить бак для грязной воды и промыть его

под проточной водой.

3. Опорожнить бак для чистой воды.

4. Протереть внешнюю поверхность устройства

5. Во избежание неприятных запахов перед

длительным периодом простоя слить всю воду из устройства.

6. Дать устройству полностью высохнуть: Снять

крышку или отодвинуть ее в сторону

7. Очистить ворсовый фильтр и фильтр для чистой

воды, см. раздел «Уход и техническое обслуживание». Хранение устройства

1. Распылительный/всасывающий шланг и ручную

насадку следует хранить в соответствии с

2. Хранить устройство в сухом помещении, приняв

меры от несанкционированного использования. Методы очистки Средний уровень загрязнения

1. Распыление моющего раствора и обработка

пылесосом в один этап.

Повторная обработка пылесосом без распыления сокращает время сушки. Сильное загрязнение или пятна

1. Нанести моющий раствор при выключенной

всасывающей турбине и оставить на 10 - 15 минут для воздействия.

2. Очистить поверхность как при обычном

загрязнении. Чистка обивки

1. Только Adv: Установить ручную насадку вместо

2. Использовать меньше моющего средства для

чувствительных материалов и распылять на поверхность с расстояния прим. 200 мм. Затем следует только пропылесосить. Советы по очистке ● Заранее опрыскать сильно загрязненные участки и дать чистящему раствору подействовать в течение 5–10 минут. ●Всегда работать от света к тени (от окна к двери). ●Всегда работать от очищенной к неочищенной поверхности. ●Чем чувствительнее покрытие (восточные мосты, бербер, обивочная ткань), тем меньше концентрация чистящего средства. ●Ковролин с основой из джутовой ткани может

усадку и потускнеть, если будет слишком

●После очистки следует почистить ковры с глубоким ворсом, пока они влажные, в направлении ворса (например, щеткой для ворса или шваброй). ● Нанесение пропитывающего состава после влажной уборки предотвращает быстрое повторное загрязнение текстильного покрытия. ●Ходить или расставлять мебель на очищенной поверхности можно только после того,

высохнет, во избежание точек давления или пятен ржавчины. ●Для улучшения результата очистки промыть объект чистой водой после использования чистящих средств. Моющее средство Для получения дополнительной информации следует запросить информационный лист продукта и паспорт безопасности ЕС для соответствующего чистящего средства. Транспортировка 몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время транспортировки учитывать вес устройства.

1. Уложить всасывающую трубку на ручку

устройства. Рисунок D

2. При перевозке устройства в транспортных

средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими

Обозначение Название Дозировк

CarpetPro, быстросохнущи й (10 л) RM 767

20 % 6.295-852.0 Пеногаситель (2,5 л) RM 761

몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения учитывать вес устройства. Устройство разрешается хранить только в помещениях.

1. Нажать кнопку разблокировки и вынуть

аккумуляторный блок, чтобы предотвратить его

Уход и техническое обслуживание

Опасность поражения электрическим током Травмы в результате касания токоведущих

Выключить устройство. Вынуть аккумуляторный блок. ●Регулярно проверять контакты со стороны устройства в батарейном отсеке на наличие загрязнений и при необходимости протирать влажной тряпкой. Не используйте моющие

Очистка ворсового фильтра

2. Вынуть бак для грязной воды из устройства.

3. Вытащить ворсовый фильтр.

4. Регулярно промывать ворсовый фильтр под

проточной водой. При сильном загрязнении открыть раму и заменить нетканый материал. Очистка фильтра для чистой воды

1. Выкрутить фильтр для чистой воды.

2. Регулярно промывать сетчатый фильтр для

пресной воды под проточной водой. Очистить форсунку

1. Отвинтить накидную гайку.

2. Очистить мундштук насадки.

Помощь при неисправностях

Опасность поражения электрическим током Травмы в результате касания токоведущих

Выключить устройство. Вынуть аккумуляторный блок. Устройство не работает

1. Зарядить аккумуляторный блок.

2. Вставить аккумуляторный блок.

3. Проверить правильность положения

аккумуляторного блока.

4. Включить устройство.

5. Дать остыть перегретой плате.

Из форсунки не течет вода

1. Наполнить бак для чистой воды.

2. Проверить правильность посадки муфт

распылительного шланга.

3. Очистить или заменить насадку.

4. Очистить фильтр для чистой воды.

5. Неисправен распылительный насос, следует

обратиться в службу поддержки. Струя распыления только с одной стороны

1. Очистить мундштук насадки.

Недостаточная мощность всасывания

1. Проверить правильность посадки крышки.

2. Очистить уплотнение на крышке и контактную

поверхность устройства.

3. Очистить ворсовый фильтр.

4. Проверить всасывающий шланг на предмет

загрязнения, при необходимости очистить. Распылительный насос работает слишком

1. Заполнить бак для чистой воды.

Сильное пенообразование в баке для грязной

1. Добавить противопенное средство (специальная

принадлежность) в бак для грязной воды. Сервисная служба Если неисправность не удается устранить, устройство необходимо отправить на проверку в сервисную службу.

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Принадлежности и запасные

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Перечень запасных частей Используйте только оригинальные батарейные блоки KÄRCHER. Неперезаряжаемые батареи использовать не разрешается.Русский 75 Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: моющий пылесос Тип: 1.101-xxx Действующие директивы ЕС 2006/42/ЕС (+2009/127/ЕС) 2011/65/EС 2014/30/EС Примененные гармонизированные стандарты EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-68 EN 62233: 2008 Примененные национальные стандарты

Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] Winnenden, 2020/10/01 Технические характеристики Сохраняется право на внесение технических

Аккумуляторный блок Battery Power+ 36/75 2.445-043.0 6.445-059.0 Аккумуляторный блок Battery Power+ 36/60 2.042-022.0 6.445-085.0 Аккумуляторный блок Battery Power 36/50 2.445-031.0 6.445-039.0 Устройство быстрой

Battery Power+ 36/60 (АU) 2.445-051.0 6.445-069.0 Puzzi 9/1 Bp (Adv) (Pack) Электрическое подключение Номинальное напряжение аккумуляторного блока V36 DC Степень защиты IPX4 Класс защиты III Номинальная мощность W500 Максимальная мощность W575 Максимальная мощность электродвигателя вентилятора W570 Номинальная мощность двигателя вентилятора W550 Производительность распыляющего насоса

Рабочие характеристики устройства Заправочная емкость чистой

Заправочная емкость грязной

Расход воздуха (макс.) l/s 57 Разрежение (макс.) kPa (mbar) 15,0 (150) Давление распыления MPa 0,16 Давление распыления (макс.) MPa 0,22 Объем распыления l/min 0,55 Температура моющего раствора (макс.) °C 50 Время работы при полном заряде аккумулятора — аккумуляторный блок Battery Power 36/50 Минуты 23 Время работы при полном заряде аккумулятора — аккумуляторный блок Battery Power+ 36/60 Минуты 27 Время работы при

заряде аккумулятора — аккумуляторный блок Battery Power+ 36/75 Минуты 35 Размеры и вес Типичный рабочий вес kg 10,2 Длина х ширина х высота mm 545 x 340 x

Условия окружающей среды Температура окружающей среды (макс.) °C +40 Расчетные значения в соответствии с EN 60335- 2-68 Уровень звукового давления L

dB(A) 70 Погрешность K

dB(A) 1 Вибрация на руке/кисти m/s

<2,5 Погрешность K m/s
