РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PCBMG 3019 ProfiCare

Руководство по эксплуатации ...... стр. 159

RUS

Руководство по эксплуатации

Спасибо, что выбрали нашу продукцию. Мы надеемся, вы останетесь довольны использованием прибора.

Оглавление

Обзор деталей прибора ....3

Важная информация....159

Содержание и индикаторы на экране....160

Применение....160

Противопоказания....161

Описание прибора ....161

Характеристики ....161

Указания....162

Установка и приемы работы....165

1. Установка батареек.....165

2. Настройка даты и времени....166

3. Подключение рукава к тонометру .....166

4. Как надевается рукав....166

5. Положение тела при измерении....167

6. Получение результатов измерения давления 168

7. Отображение сохраненных результатов....169

8. Удаление измерений из памяти....170

9. Оценка высокого давления у взрослых....170

10. Описание технического аварийного сигнала .....172

11. Решение проблем (1)....172

12. Решение проблем (2)....173

Обслуживание ....174

Объяснение символов на приборе ....175

Информация об электромагнитной совместимости .....176

Важная информация

Нормальное изменение артериального давления

Любая физическая активность, возбуждение, стресс, прием пищи и напитков, курение, осанка и множество иных действий и факторов (включая само измерение давления) могут влиять на показания давления. Поэтому практически невозможно получить одинаковые показания при нескольких из.

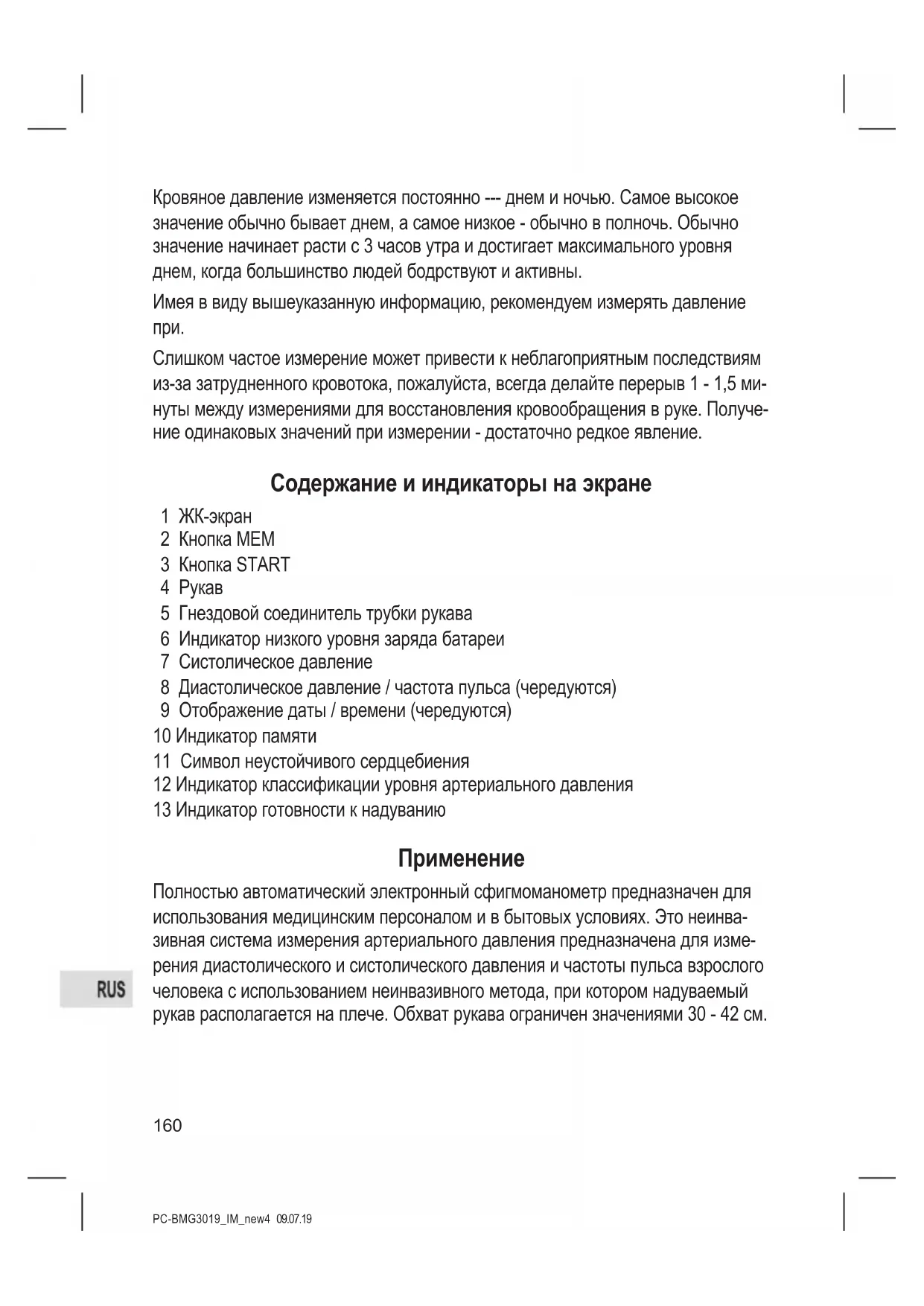

Кровяное давление изменяется постоянно --- днем и ночью. Самое высокое значение обычно бывает днем, а самое низкое - обычно в полночь. Обычно значение начинает расти с 3 часов утра и достигает максимального уровня днем, когда большинство людей бодрствуют и активны.

Имея в виду вышеуказанную информацию, рекомендуем измерять давление при.

Слишком частое измерение может привести к неблагоприятным последствиям из-за затрудненного кровотока, пожалуйста, всегда делайте перерыв 1 - 1,5 минуты между измерениями для восстановления кровообращения в руке. Получение одинаковых значений при измерении - достаточно редкое явление.

Содержание и индикаторы на экране

1 ЖК-экран
2 Кнопка MEM
3 Кнопка START
4 Рукав
5 Гнездовой соединитель трубки рукава
6 Индикатор низкого уровня заряда батареи
7 Систолическое давление
8 Диастолическое давление / частота пульса (чередуются)
9 Отображение даты / времени (чередуются)
10 Индикатор памяти
11 Символ неустойчивого сердцебиения
12 Индикатор классификации уровня артериального давления
13 Индикатор готовности к надуванию

Применение

Полностью автоматический электронный сфигмоманометр предназначен для использования медицинским персоналом и в бытовых условиях. Это неинвазивная система измерения артериального давления предназначена для измерения диастолического и систолического давления и частоты пульса взрослого человека с использованием неинвазивного метода, при котором надуваемый рукав располагается на плече. Обхват рукава ограничен значениями 30 - 42 см.

Противопоказания

Электронный сфигмоманометр не предназначен для людей с тяжелыми формами аритмии.

Описание прибора

На основе осцилляторной методики с использованием встроенного силиконо- вого датчика давления, артериальное давление и частота пульса измеряются автоматически и неинвазивно. ЖК-экран покажет значения давления и частоты пульса. Самые последние 2 × 60 измерений можно сохранить в памяти с от- меткой о дате и времени. Тонометр может также указать среднее значение за последние три измерения.

Электронные сфигмоманометры отвечают следующим стандартам: IEC 60601-1 Edition 3.1 2012-08/EN 60601-1:2006/A1:2013 (Электрическое медицинское оборудование - Часть 1: Общие требования к основной безопасности и основополагающим характеристикам), IEC 60601-1-2: 2014 / EN 60601-1-2: 2015 (Электрическое медицинское оборудование - Часть 1-2: Общие требования к основной безопасности и основополагающим характеристикам - Вспомогательный стандарт: Электромагнитная совместимость - Требования и тестирование), IEC 80601-2-30: 2009 + AMD1: 2013 / EN 80601-2-30: 2010 / A1: 2015 (Электрическое медицинское оборудование - Часть 2-30: Особые требования к основной безопасности и основополагающим характеристикам автоматических неинвазивных сфигмоманометров), EN 1060-1: 1995 + A2: 2009 (Неинвазивные сфигмоманометры - Часть 1: Общие требования), EN 1060-3: 1997 + A2: 2009 (Неинвазивные сфигмоманометры - Часть 3: Дополнительные требования к электромеханическим системам измерения артериального давления), ISO 81060-2: 2013 (Неинвазивные сфигмоманометры - Часть 2: Клиническая проверка типа автоматического измерения).

Характеристики

1. Название прибора: Тонометр для измерения артериального давления
2. Модель: PC-BMG 3019 (KD-558BR)

3. Классификация: Внутреннее питание, тип BF применимая часть, IP20 (уровень защиты от прикосновения и посторонних предметов), без AP или APG, продолжительная работа

4. Размер устройства: Прибл. 138 мм × 98 мм × 48 мм

5. Обхват рукава: 30 см - 42 см
6. Вес: Прибл. 300 г (без батареек и рукава)
7. Метод измерения: Осцилляторный, автоматический надув и измерение
8. Объем памяти: 2 × 60 измерений с отметкой даты и времени

9. Источник питания: Батарейки: 4 × 1,5 В -тип AA • Mignon • LR6

10. Диапазон измерений:

Давление рукава: 0 - 300 мм рт. ст. Систолическое: 60 - 260 мм рт. ст. Диастолическое: 40 - 199 мм рт. ст. Частота пульса: 40 - 180 ударов / минуту

1. Точность:
   Давление: ± 3 мм рт. ст. Частота пульса: ± 5 %

2. Рабочая температура: +10 °C до +40 °C (50 °F до 104 °F)

3. Рабочая влажность: ≤ 85 % OB

4. Температура при хранении и транспортировке: -20 °C до +50 °C (-4 ° до 122 °F)

5. Влажность при хранении и транспортировке: ≤ 85 % ОВ

6. Давление: 80 кПа до 105 кПа

7. Работа от батареек: Прибл. 270 измерений

8. Комплект поставки: Насос, клапан, ЖКИ, рукав, датчик

Указания

1. Ознакомьтесь со всей информацией в руководстве и других брошюрах из комплекта поставки.
2. Располагайтесь свободно, будьте спокойны и избегайте резких движений за 5 минут до измерения.
3. Рукав одевайте на одном уровне с сердцем.
4. При измерении не разговаривайте и не двигайте ни руку, ни тело.
5. Проводите измерения на одной и той же руке.

6. Пожалуйста, обязательно подождите 1 - 1,5 минуты между измерениями для восстановления кровообращения в руке. Длительное избыточное давление (давление в рукаве выше 300 мм рт. ст. или поддерживается выше 15 мм рт. ст. дольше 3 минут) в камере может привести к экхимозу руки.

7. Обратитесь к вашему терапевту, если у вас есть сомнения относительно нижеперечисленных случаев:

1) Наложение рукава на рану или ожоговую зону;
2) Наложение рукава на конечность со следами внутрисосудистого лечения или при наличии артериовенозного (A-V) шунта;
3) Наложение рукава на руку на стороне мастэктомии;
4) Одновременное использование с другим медицинским измерительным оборудованием на одной руке;
5) Необходимость проверки кровообращения пациента.

1. Данный Электронный сфигмоманометр разработан для взрослых и никогда не должен быть использован для младенцев и детей. Обратитесь к терапевту или иному медицинскому специалисту перед использованием прибора для подростка. Беременным женщинам, а также пациенткам страдающим поздним токсикозом, перед использованием тонометра необходимо проконсультироваться с лечащим врачом.

2. Не используйте данный прибор в движущемся транспортном средстве, Это может привести к ошибочным измерениям.

3. Значения артериального давления, полученные данным прибором, соответствуют значениям, получаемым тренированным наблюдателем с использованием метода стетоскопной аускультации, в рамках, указанных Американским национальным институтом стандартизации, Электронными или автоматическими сфигмоманометрами.

4. Не допускается использование прибора рядом или над другим оборудованием, поскольку это ведет к неправильной работе. Информацию о возможных электромагнитных и иных наводках тонометра и других устройств вместе с рекомендациями по устранению таких наводок, пожалуйста, см. в разделе «Информация об электромагнитной совместимости». Рекомендуется держать тонометр в 10 метрах от других беспроводных устройств, например блоков беспроводных сетей WLAN, микроволновых печей и т.д.

5. Неустойчивое сердцебиение (ІНВ) из обычной аритмии определяется в процедуре измерения давления, отображается символ (♡) этом случае, Электронные сфигмоманометры будут работать, но результаты могут быть неверные. Рекомендуем обратиться к врачу для правильного измерения давления.

Существует 2 условия, при которых будет отображаться сигнал IHB:

(IHB = IRREGULAR HEARTBEAT = неровное сердцебиение)

1) Коэффициент отклонения (CV) импульсов > 25 %.
2) Отклонение следующего периода пульса ≥ 0,14 сек, и количество таких пульсов составляет более 53 % общего количества измеренных пульсов.

1. Пожалуйста, не используйте другой рукав, кроме как входящий в комплект поставки, иначе возникает угроза биосовместимости и возможны ошибки измерений.

2. ⚠️ Тонометр может не соответствовать установленным характеристикам или привести к угрозе безопасности, при хранении или использовании вне указанных рамок температуры или влажности.

3. ⚠ожалуйста, не давайте пользоваться рукавом другим заразным людям, что позволит избежать риска кросс-заражения.

4. Данный прибор был протестирован и был признан соответствующим цифровым устройствам Класса В, в соответствии с частью 15, Правил FCC. Данные ограничения разработаны для разумной защиты от вредоносной интерференции в бытовых условиях. Данное оборудование генерирует, использует и может испускать радиочастотную энергию и, при установке без учета требований Руководства, может привести к интерференции в радиосвязи. При этом не гарантируется отсутствие интерференции в конкретном месте установки. Если данное оборудование создает вредную интерференцию радио- и телеприему, что легко определить включив и выключив прибор, пользователю следует попробовать исключить интерференцию, проделав следующее:

5. Переориентировать или переместить принимающую антенну.

6. Увеличить расстояние между оборудованием и ресивером.
7. Подключить устройство к розетке другой цепи, чем та, к которой подключен ресивер.

8. Свяжитесь с дилером или опытным радио- / телемастером.

9. Измерения невозможны в условиях высокой частоты или аритмии.

10. Прибор не предназначен для использования на новорожденных, детях или беременных (на новорожденных, детях и беременных не были проведены медицинские тесты).

11. На показания могут влиять движение, дрожь и тремор.

12. Прибор не следует применять к пациентам с плохой периферийной циркуляцией, существенно низким кровяным давлением и низкой температурой тела (в этом случае будет низкий кровяной поток в месте измерения).

13. Прибор не следует применять к пациентам с сердечным стимулятором или искусственным легким (не будет пульсации).

14. Проконсультируйтесь у своего врача перед применением прибора при любом из следующих симптомах: общая аритмия, например атриальная пульсация или пульсация преждевременного сокращения желудочков, атриальная фибрилляция, артериальный склероз, плохая перфузия, диабет, предэклампсия, другие болезни.

15. Пожалуйста, не применяйте этот прибор при аллергии на пластик / резину.
16. Пациент может сам работать с прибором.
17. Высокую опасность представляет проглатывание батарейки и/или содержащейся в ней жидкости. Храните батарейки и прибор в месте, недоступном для детей и людей с ограниченными возможностями.

Установка и приемы работы

1. Установка батареек

а. Откройте крышку отсека батареек с обратной стороны тонометра.
6. Вставьте четыре батарейки типа «АА». Обратите внимание на полярность.
в. Закройте крышку.

Если на экране отображается символ батареи ☑, замените батарейки новыми.

Перезаряжаемые аккумуляторы не подходят для тонометра.

Доставайте батарейки при длительном, более месяца, неиспользовании прибора во избежание опасности утечки электролита.

Не допускайте попадания его в глаза. При попадании электролита в глаза, обильно промойте их водой и обратитесь к врачу.

Тонометр, батарейки и рукав необходимо утилизировать в соответствии с местными требованиями по охране окружающей среды.

2. Настройка даты и времени

a. После установки батареек и выключения монитора, устройство перейдет в Режим часов и ЖК-экран будет поочередно отображать время и дату. См. Рис. 2-1 & 2-2.

12:00

Рис. 2-1 Рис. 2-2

1-1

1. Когда монитор находится в Режиме часов, одновременно нажмите кнопку «START» и кнопку «MEM» послышится звуковой сигнал и начнет мигать месяц. См. Рис. 2-3. Последовательно нажимайте кнопку «START» день, час и минуты будут последовательно мигать. При мигании цифры нажмите «MEM» для ее увеличения. Если удерживать нажатой «MEM», число увеличивается быстрее.
   в. Вы можете выключить тонометр, нажав кнопку «START» при мигании минут, при этом время и дата будут подтверждены.
   г. Тонометр выключится автоматически после 1 минуты простоя; без изменения времени и даты.
   д. После замены батареек вам следует заново установить время и дату.

3. Подключение рукава к тонометру

Вставьте разъем трубки рукава в гнездо с левой стороны тонометра. Убедитесь, что разъем полностью вставлен в гнездо и нет утечек воздуха при измерении артериального давления.

Не сдавливайте и не перекрывайте соединительную трубку при измерении, так как это может привести к ошибке при надувании и причинить вам вред длительным давлением рукава.

4. Как надевается рукав

а. При необходимости, вытяните конец рукава через проушину (рукав уже поставляется в таком виде).
6. Наденьте рукав на плечо на 1 - 2 см выше локтевого сустава.

1-2 cm

в. В сидячем положении положите свою руку ладошкой вверх на плоскую поверхность типа стола. Расположите воздушную трубку по середине руки по направлению к среднему пальцу.
г. Затяните рукав и закрепите конец на липучке. Рукав должен удобно сидеть на руке, при этом достаточно плотно. Вы должны иметь возможность просунуть один палец между рукой и рукавом.

Примечание:

1. Пожалуйста, узнайте обхват рукава в разделе «Характеристики» и убедитесь, что используется правильный рукав.
2. Проводите измерения на одной и той же руке.
3. Не двигайте рукой, телом, не перемещайте тонометр или трубки во время измерения.
4. Будьте спокойны и избегайте резких движений за 5 минут до измерения.
5. Содержите рукав в чистоте. Если рукав загрязнился, отсоедините его от монитора и очистите вручную с использованием мягкого моющего средства, затем сполосните в холодной воде. Не сушите рукав в сушилке и не гладьте утюгом. Рекомендуем чистить рукав после каждых 200 использование.

5. Положение тела при измерении

Измерение в сидячем положении

а. Сядьте, поставив ноги ровно на пол и не скрещивайте их. Обопритесь спиной на спинку стула.
6. Расположите руку ладонью кверху на ровной поверхности типа стола.
в. Середина рукава должна находиться на уровне правого предсердия.

Измерение в лежачем положении

а. Лягте на спину.
б. Положите руку вдоль тела ладонью кверху.
в. Рукав надевайте на одном уровне с сердцем.

RUS

6. Получение результатов измерения давления

a. После того, как вы надели рукав и расположились в удобной позе, нажмите кнопку «START». Вы услышите звуковой сигнал, и на экране появятся разом все значки для самодиагностики. См. Рис. 6-1. Пожалуйста, обратитесь в сервисный центр при отсутствии какого-либо сегмента.
6. Затем начнет мигать текущая группа памяти (U1 или U2). См. Рис. 6-2. Нажмите кнопку «МЕМ» для переключения к другой группе. См. Рис. 6-3. Подтвердите ваш выбор, нажав «START». Текущая группа будет также подтверждена автоматически после 5 секунд покоя.

388 (♥) 198 38÷88

Рис. 6-1

11:04 U

Рис. 6-2

11:04 12

Рис. 6-3

в. После выбора группы памяти тонометр начнет поиск точки нулевого давления. См. Рис. 6-4.
г. Тонометр будет надувать рукав до достижения достаточного давления для измерения. Затем тонометр начнет медленно спускать давление из рукава и проводить измерение. В конце процедуры на экране будут раздельно отображаться артериальное давление и частота пульса. Символ неустойчивого сердцебиения (если обнаружено) будет мигать. См. Рис. 6-5 & 6-6. Результат будет автоматически сохранен в текущей группе памяти.

11:04 0

Рис. 6-4

128 78 11:04

Рис. 6-5 Рис. 6-6

P 72

д. После измерения монитор автоматически выключится после 1 минуты без работы. Вы также можете нажать кнопку «START» для ручного отключения тонометра.
e. Во время измерения Вы можете нажать кнопку «START» для ручного отключения тонометра.

Примечание: Пожалуйста, обратитесь к врачу для интерпретации измеренных значений.

7. Отображение сохраненных результатов

a. После измерения вы можете просмотреть измерения в текущей группе памяти, нажав кнопку «МЕМ». Теперь ЖК-экран отображает количество результатов в текущей группе. См. Рис. 7-1.

15

Рис. 7-1

12

Рис. 7-2

15 01

Рис. 7-3

1. Также вы можете нажать кнопку «МЕМ» в Режиме часов для отображения сохраненных результатов. Текущая группа памяти будет мигать, и будет указано количество результатов в группе. См. Рис. 7-2. Нажмите кнопку «START» для переключения к другой группе. См. Рис. 7-3. Подтвердите ваш выбор, нажав «МЕМ». Текущая группа будет также подтверждена автоматически после 5 секунд покоя.
   в. После выбора группы памяти ЖК-экран будет показывать среднее значение по последним трем измерениям в группе. См. Рис. 7-4 & 7-5. Если результаты отсутствуют, ЖК-экран покажет прочерки, как указано на Рис. 7-6.

108 65 A

Рис. 7-4

P 70 A

Рис. 7-5 Рис. 7-6

г. Если во время отображения среднего результата вы нажмете кнопку «МЕМ», будет показан последний результат из измеренных. См. Рис. 7-7. Затем показатели давления и частоты пульса будут показаны раздельно. Возможно, будет мигать символ неустойчивого сердцебиения. См. Рис. 7-8 & 7-9. Нажмите кнопку «МЕМ» снова для отображения следующего результата. См. Рис. 7-10. Таким же образом, при нажатии кнопки «МЕМ» вы сможете ознакомиться с предыдущими измерениями.

128 78 01

Рис. 7-7 Рис. 7-8

12:00 18 18 11:04

150 93 02

P 72

Рис. 7-9 Рис. 7-10

д. После отображения сохраненных результатов тонометр автоматически выключится после 1 минуты без работы. Вы также можете нажать кнопку «START» для ручного отключения тонометра.

8. Удаление измерений из памяти

Если при отображении результата измерений (кроме среднего значения по последним трем измерениям) вы удерживаете нажатой кнопку «МЕМ» в течение 3 секунд, все результаты в текущей группе памяти будут удалены после трех звуковых сигналов. ЖК-экран будет отображать Рис. 8; нажатие «МЕМ» или «START» приведет к выключению тонометра.

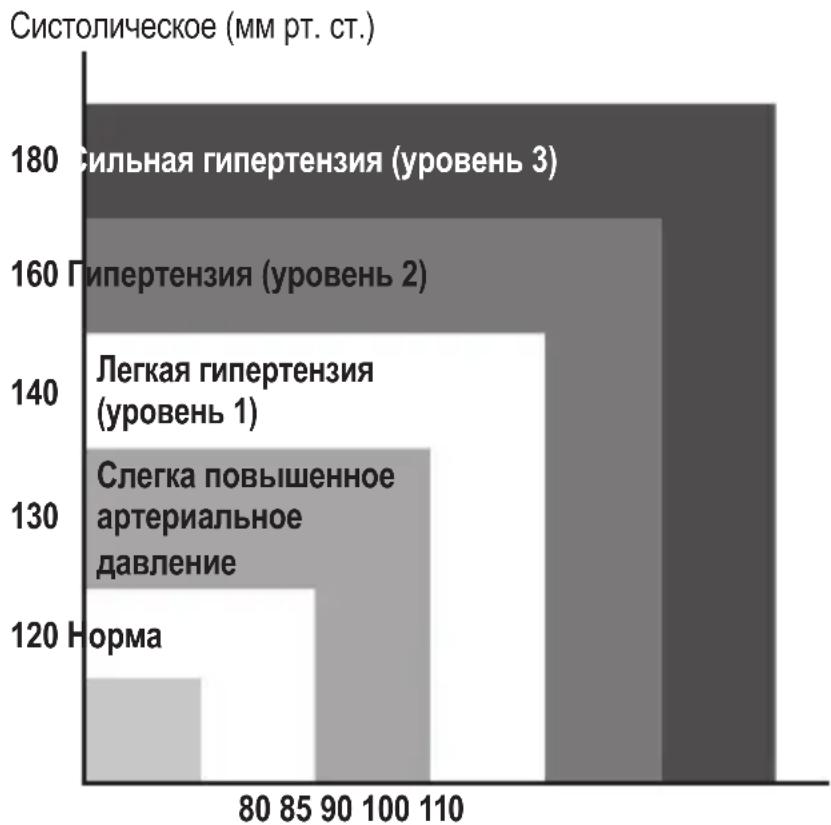

9. Оценка высокого давления у взрослых

Следующее руководство по оценке высокого давления (безотносительно пола и возраста) было принято Всемирной организацией здоровья (WHO). Пожалуйста, имейте в виду, что другие факторы (напр., диабет, ожирение, курение и т.п.) также следует принимать во внимание. Проконсультируйтесь у вашего врача относительно точности оценки и никогда не меняйте самостоятельно установленной вам терапии.

RUS

Классификация артериального давления у взрослых

Диастолическое (мм рт. ст.)

Классификация артериального давления	SYS (мм рт. ст.)	DIA (мм рт. ст.)
Оптимальное <120<80
Нормальное 120-12980-84
Высокое - нормальное 130-	13985-89
Гипертензия - уровень 1 140	-15990-99
Гипертензия - уровень 2 160	-179100-109
Гипертензия - уровень 3 ≥180	≥110

Определение и классификация значений артериального давления в соответствии с ВОЗ/МОГ

10. Описание технического аварийного сигнала

Устройство сразу покажет «HI» или «Lo», как технический аварийный сигнал на ЖК-дисплее, если измеренное кровяное давление (систолическое или диастолическое) вне номинального диапазона, указанного в разделе «Характеристики». В этом случае нужно проконсультироваться с врачом или проверить, не нарушают ли инструкции данные операции.

Состояние технического аварийного сигнала (вне номинального диапазона) предоставлено на заводе и не может регулироваться или отменяться. Этому аварийному сигналу назначен низкий приоритет согласно IEC 60601-1-8.

Технический аварийный сигнал не триггерный и не требует сброса. Показанный на ЖК-дисплее сигнал автоматически пропадет спустя примерно 8 секунд.

11. Решение проблем (1)

Проблема Возможная причина Решение
ЖК-экран показывает ненормальный результат	Положение рукава было неправильным или он был неверно затянут.	Правильно наденьте рукав и повторите измерение
	Положение тела было неверным во время измерения.	Обратитесь к разделу «Положение тела при измерении» Руководства и повторите измерение.
	Вы разговаривали, двигали рукой или телом; состояние злости, агрессии или нервничания при измерении.	Проведите повторное измерение в спокойном неподвижном состоянии и молча.
	Неустойчивое сердцебиение (аритмия)	Электронный сфигмоманометрне предназначен для людей с тяжелыми формами аритмии.

RUS

1. Решение проблем (2)

Проблема Возможная	причина Решение
ЖК-экран отображает символ разряженной батареи	Батарея разряжена Замените	батарейки
ЖК-экран отображает «Er 0»	Система давления неустой-чива перед измерением.	Не двигайтесь и повторите процедуру.
ЖК-экран отображает «Er 1»	Не определено систолическое давление.
ЖК-экран отображает «Er 2»	Не определено диастолическое давление.
ЖК-экран отображает «Er 3»	Пневматическая система блокирована или рукав слишком зажат при надувании.	Правильно наденьте рукав и повторите измерение.
ЖК-экран отображает «Er 4»	Утечка воздуха из пневматической системы или рукав слишком ослаблен при надувании.
ЖК-экран отображает «Er 5»	Давление рукава больше 300 мм рт. ст.	Измерьте заново спустя 5 минут. Если функции не восстановились, свяжитесь с местным дистрибьютором или фабрикой.
ЖК-экран отображает «Er 6»	Более 3 минут с давлением в рукаве выше 15 мм рт. ст.
ЖК-экран отображает «Er 7»	Ошибка доступа к EEPROM
ЖК-экран отображает «Er 8»	Ошибка проверки параметров устройства
ЖК-экран отображает «Er А»	Ошибка параметра датчика давления
Нет ответа при нажатии на кнопку или после установки батареек.	Неправильная работа или сильная электромагнитная интерференция.	Достаньте батарейки на пять минут, затем установите их снова.

RUS

Обслуживание

1. Не роняйте тонометр и не подвергайте его сильным воздействиям.
2. ⚠️ Избегайте высоких температур и прямых солнечных лучей. Не погружайте тонометр в воду, так как это приведет к повреждению прибора.
3. Если прибор хранился при низких температурах, дайте ему согреться до комнатной температуры перед использованием.
4. Прибору необходимо 6 часов прогрева при окружающей температуре 20 °C от минимальной температуры хранения до готовности к применению по назначению. Прибору потребуется 6 часов на охлаждение от максимальной температуры хранения перед готовностью к применению по назначению при наружной температуре 20 °C.
5. Не пытайтесь разобрать тонометр.
6. Запрещено сервисное/техническое обслуживание, когда прибор используется.
7. Если вы не пользуетесь прибором, пожалуйста, извлеките батарейки.
8. Рекомендуется проверять функционирование устройства каждые 2 года или после ремонта. Пожалуйста, обратитесь в сервисную мастерскую.
9. Чистите тонометр сухой мягкой тканью или мягкой хорошо отжатой влажной тканью, смоченной в воде, дезинфицирующем алкоголе или мыльном растворе.
10. Компоненты тонометра не могут быть отремонтированы пользователем. Сетевые диаграммы, списки компонентов и частей, описания, инструкции по настройке и другая информация, которая помогает подготовленным мастерам отремонтировать оборудование, которое может быть отремонтировано, могут быть предоставлены.
11. Тонометр рассчитан на безопасную работу и эксплуатацию при проведении минимум 10000 сеансов измерений или в течение трех лет практического применения, с сохранением работоспособности манжеты после выполнения 1000 циклов в режиме «открыть-закрыть».
12. Рекомендуется при необходимости дезинфицировать рукав 2 раза в неделю (например, в поликлинике или больнице). Протирайте внутреннюю сторону (которая контактирует с кожей) рукава мягкой тканью, увлажненной этиловым спиртом (75 - 90 %) и отжатой, затем дайте рукаву просохнуть.

Объяснение символов на приборе

Символ для «РУКОВОДСТВО НЕОБХОДИМО ПРОЧИТАТЬ»

Символ для «ПРЕДУПРЕЖДЕНИЕ»

Символ для «ТИП BF ПРИМЕНИМЫХ ЧАСТЕЙ» («рукав это применимая часть типа BF»)

Символ для «ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ» - Использованные электронные продукты не должны утилизироваться с обычным бытовым мусором. Пожалуйста, переработайте при наличии инфраструктуры. Уточните у продавца или местных органов дальнейшие действия.

Символ для «ИЗГОТОВИТЕЛЬ»

CE 0197

Маркировка СЕ отмечает соответствие основным требованиям к медицинским устройствам 93 / 42 / ЕЕС.

Символ для «ДАТА ИЗГОТОВЛЕНИЯ»

EC REP

Символ для «ЕВРОПЕЙСКОЕ ПРЕДСТАВЛЕНИЕ»

SN / LOT

Символ для «СЕРИЙНЫЙ НОМЕР» / «НОМЕР ПАРТИИ»

IP20

Символ «степени защиты согласно IP (International Protection)»

Символ для «ХРАНИТЕ В СУХОМ МЕСТЕ»

Любые возникшие вопросы направлять по адресу:

Европейское Представительство:

EC REP

Информация об электромагнитной совместимости
Таблица 1 - излучение

Явление Соответствие Электромагнитная среда
Радиочастотные излучения	CISPR 11Группа 1, класс В	Медицинское обслуживаниена дому
Нелинейное искажение	IEC 61000-3-2класс А	Медицинское обслуживаниена дому
Изменение напряжения и шум мерцания	IEC 61000-3-3Соответствие	Медицинское обслуживаниена дому

Таблица 2 - порт защитной оболочки

Явление	Базовый стандарт ЭМС	Уровни теста восприимчивости
		Медицинское обслуживание на дому
Электростатический разряд	IEC 61000-4-2	контактный ± 8 кВ воздушный ± 2, ± 4, ± 8, ± 15 кВ
Излучаемое радиочастотное электромагнитное поле	IEC 61000-4-3	10 В/м80 МГц - 2,7 ГГц80 % АМ при 1 кГц
Ближайшие поля от радиочастотного беспроводного оборудования связи	IEC 61000-4-3 См. таблицу 3
Номинальная мощность по частоте магнитных полей	IEC 61000-4-8	30 А/м50 или 60 Гц

RUS

Таблица 3 - ближайшие поля от радиочастотного беспроводного оборудования связи

Тестовая частота (МГц)	Диапазон (МГц)	Уровни теста восприимчивости
		Профессиональное медицинское учреждение
385 380 - 390 Импульсная модуляция 18 Гц, 27 В/м
450 430 - 470		FM, отклонение ± 5 кГц, синусоидальный 1 кГц, 28 В/м
710	704 - 787 Импульсная модуляция 217 Гц, 9 В/м
745
780
810	800 - 960 Импульсная модуляция 217 Гц, 28 В/м870
930
1720	1700 - 1990 Импульсная модуляция 217 Гц, 28 В/м
1845
1970
2450 2400 - 2570 Импульсная модуляция 217 Гц, 28 В/м
5240	5100 - 5800 Импульсная модуляция 217 Гц, 9 В/м5500
5785

RUS
