РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ INEW720DC ALPINE

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/PARA USO EN AUTOMÓVILES/SOLO PER L'UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR GEBRUIK IN DE AUTO/ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W SAMOCHODZIE

ALPINE®

КРАТКОЕ СПРАВОЧНОЕ РУКОВОДСТВО

SKRÓCONA INSTRUKCJA DLA UŻYTKOWNIKA

EN

DE

FR

ES

IT

SE

NL

RU

PL

Made for

Phone

iPod

Works with

Apple CarPlay

Bluetooth®

androidauto™

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

MP3

AAC

Plays

Windows

Media

Contents

WARNING 2

CAUTION 3

Приступая к работе....4

Добавление элементов ....6

Android Auto (приобретается дополнительно)......7

Apple CarPlay (приобретается дополнительно)....7

Работа с радио/RDS....8

Работа с DAB/DAB+/DMB....9

Работа с флэш-накопителем USB (приобретается дополнительно) ....10

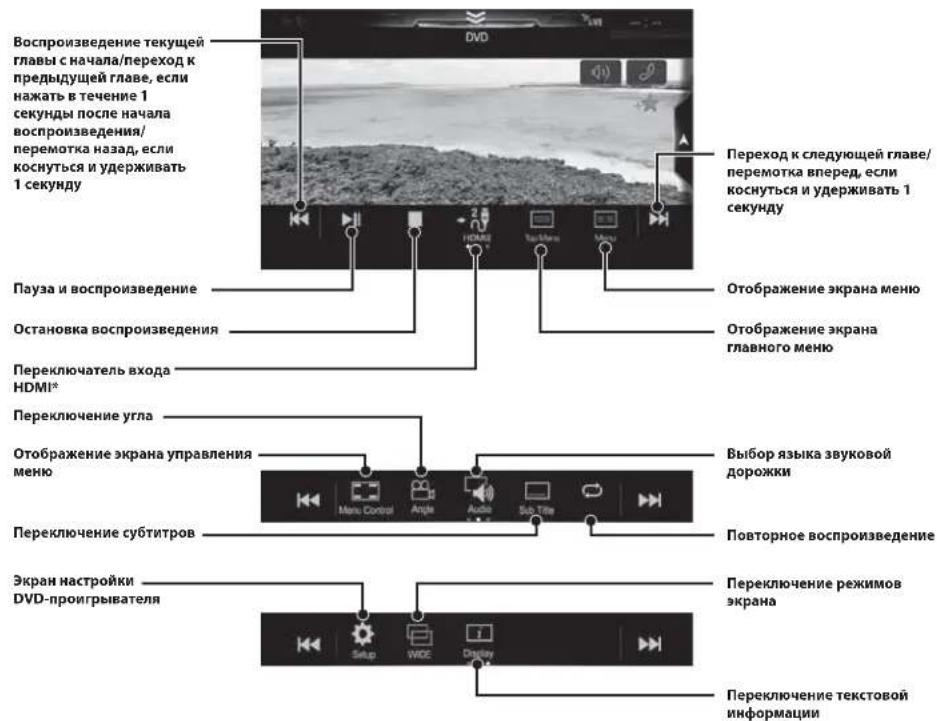

Работа с устройством HDMI (DVD-проигрывателем) (приобретается дополнительно)....11

Работа с iPod/iPhone (приобретается дополнительно)....12

Функция телефона "Свободные руки"......13

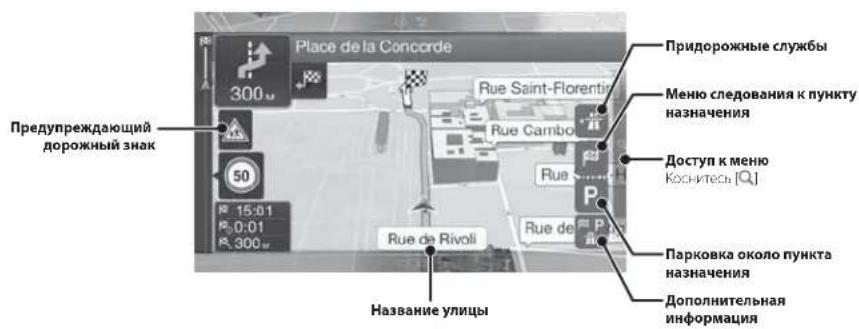

Функции карт....14

Меню навигаци ....15

Установка пункта назначения....16

Технические характеристики....17

ВАЖНО

Запишите серийный номер своего устройства в предоставленном далее месте и сохраните его для дальнейшего использования.

СЕРИЙНЫЙ НОМЕР:

СЕРИЙНЫЙ НОМЕР ISO: AL

ДАТА УСТАНОВКИ:

КТО УСТАНАВЛИВАЛ:

МЕСТО ПРИОБРЕТЕНИЯ:

Подробную информацию о всех функциях см. в "Руководстве пользователя", записанном на прилагаемом компакт-диске. (Так как это информационный CD-диск, его нельзя использовать для воспроизведения музыки или изображений на проигрывателе.) При необходимости дилер ALPINE всегда сможет предоставить вам печатную версию "Руководства пользователя", записанного на компакт-диске.

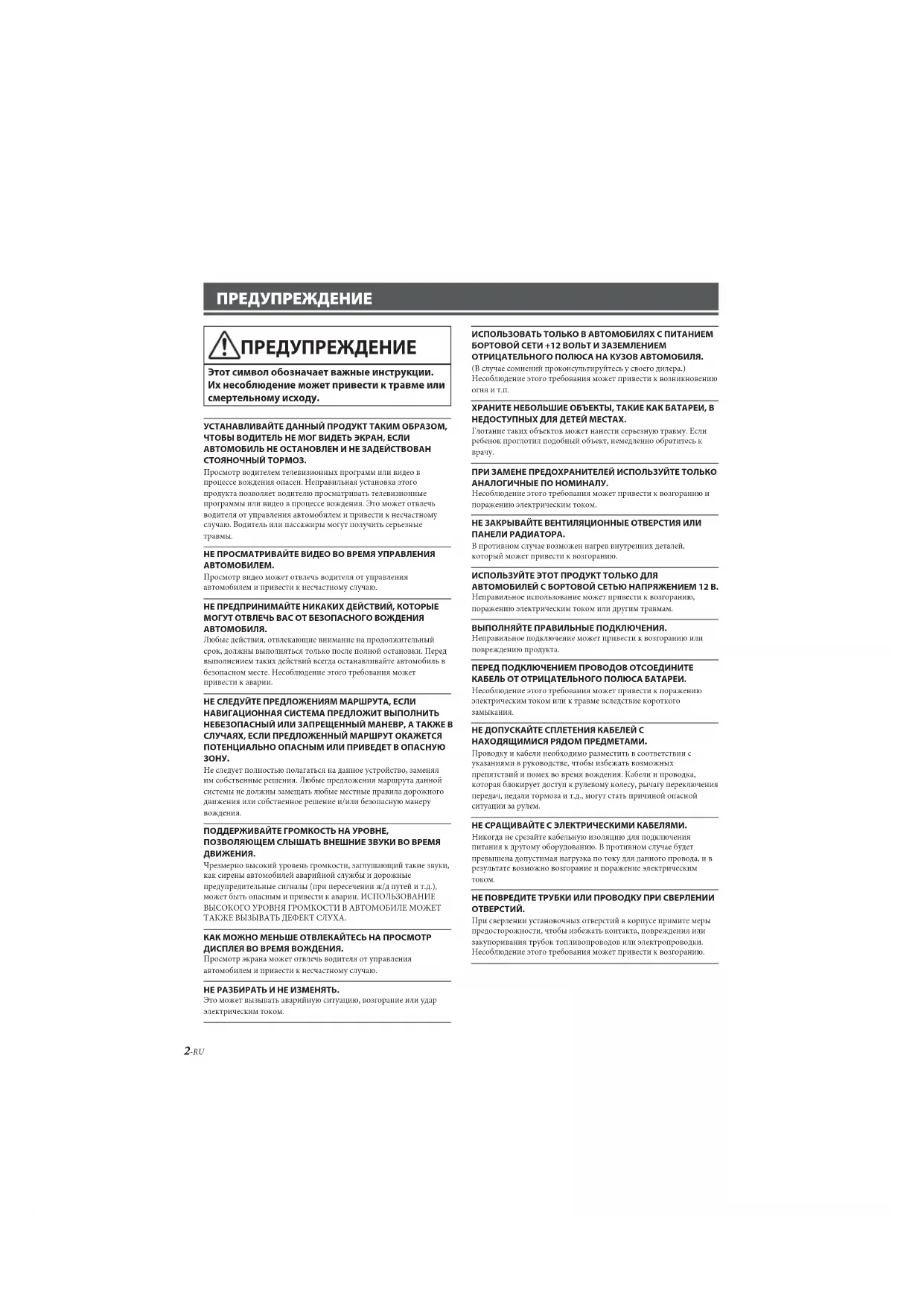

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или смертельному исходу.

УСТАНАВЛИВАЙТЕ ДАННЫЙ ПРОДУКТ ТАКИМ ОБРАЗОМ, ЧТОБЫ ВОДИТЕЛЬ НЕ МОГ ВИДЕТЬ ЭКРАН, ЕСЛИ АВТОМОБИЛЬ НЕ ОСТАНОВЛЕН И НЕ ЗАДЕЙСТВОВАН СТОЯНОЧНЫЙ ТОРМОЗ.

Просмотр водителем телевизионных программ или видео в процессе вождения опасен. Нсправильная установка этого продукта позволяет водителю просматривать телевизиошные программы или видео в процессе вождения. Это может отвлечь водителя от управления автомобилем и привести к несчастному случаю. Водитель или пассажиры могут получить серьезные травмы.

НЕ ПРОСМАТРИВАЙТЕ ВИДЕО ВО ВРЕМЯ УПРАВЛЕНИЯ АВТОМОБИЛЕМ.

Просмотр видео может отвлечь водителя от управления автомобилем и привести к несчастному случаю.

НЕ ПРЕДПРИНИМАЙТЕ НИКАКИХ ДЕЙСТВИЙ, КОТОРЫЕ МОГУТ ОТВЛЕЧЬ ВАС ОТ БЕЗОПАСНОГО ВОЖДЕНИЯ АВТОМОБИЛЯ.

Любые действия, отвлекающие внимание на продолжительный срок, должны выполняться только после полной остановки. Перед выполнением таких действий всегда останавливайте автомобиль в безопасном месте. Несоблюдение этого требования может привести к аварии.

НЕ СЛЕДУЙТЕ ПРЕДЛОЖЕНИЯМ МАРШРУТА, ЕСЛИ НАВИГАЦИОННАЯ СИСТЕМА ПРЕДЛОЖИТ ВЫПОЛНИТЬ НЕВЕЗОПАСНЫЙ ИЛИ ЗАПРЕЩЕННЫЙ МАНЕВР, А ТАЖКЕ В СЛУЧАЯХ, ЕСЛИ ПРЕДЛОЖЕННЫЙ МАРШРУТ ОКАЖЕТСЯ ПОТЕНЦИАЛЬНО ОПАСНЫМ ИЛИ ПРИВЕДЕТ В ОПАСНУЮ ЗОНУ.

Не следует полностью полататься на дашное устройство, заменяя им собственные решения. Любые предложения маршрута данной системы не должны замещать любые местные правила дорожного движения или собственное решение и/или безопасную манеру нождения.

ПОДДЕРЖИВАЙТЕ ГРОМКОСТЬ НА УРОВНЕ, ПОЗВОЛЯЮЩЕМ СЛЫШАТЬ ВНЕШНИЕ ЗВУКИ ВО ВРЕМЯ ДВИЖЕНИЯ.

Чрезмерно высокий уровень громкости, заглушающий такие звуки, как сирены автомобилей аварийной службы и дорожные предупредительные сигналы (при пересечении ж/д путей и т.д.), может быть опасным и привести к аварии. ИСПОЛЬЗОВАНИЕ ВЫСОКОГО УРОВНЯ ГРОМКОСТИ В АВТОМОБИЛЕ МОЖЕТ ТАЖЖЕ ВЫЗЫВАТЬ ДЕФЕКТ СЛУХА.

КАК МОЖНО МЕНЬШЕ ОТВЛЕКАЙТЕСЬ НА ПРОСМОТР ДИСПЛЕЯ ВО ВРЕМЯ ВОЖДЕНИЯ.

Просмотр экрана может отвлечь водителя от управления автомобилем и привести к несчастному случаю.

НЕ РАЗБИРАТЬ И НЕ ИЗМЕНЯТЬ.

Это может вызывать аварийную ситуацию, возгорание или удар электрическим током.

ИСПОЛЬЗОВАТЬ ТОЛЬКО В АВТОМОБИЛЯХ С ПИТАНИЕМ БОРТОВОЙ СЕТИ +12 ВОЛЬТ И ЗАЗЕМЛЕНИЕМ ОТРИЦАТЕЛЬНОГО ПОЛЮСА НА КУЗОВ АВТОМОБИЛЯ.

(В случае сомнений проконсультируйтесь у своего дилера.) Несоблюдение этого требования может привести к возникновению огня и т.п.

ХРАНИТЕ НЕБОЛЬШИЕ ОБЪЕКТЫ, ТАКИЕ КАК БАТАРЕЙ, В НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ МЕСТАХ.

Глотание таких объектов может нанести серьезную травму. Если ребенок проглотил подобный объект, немедленно обратитесь к врачу.

ПРИ ЗАМЕНЕ ПРЕДОХРАНИТЕЛЕЙ ИСПОЛЬЗУЙТЕ ТОЛЬКО АНАЛОГИЧНЫЕ ПО НОМИНАЛУ.

Несоблюдение этого требования может привести к возгоранию и поражению электрическим током.

НЕ ЗАКРЫВАЙТЕ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ ИЛИ ПАНЕЛИ РАДИАТОРА.

В противном случае возможен нагрев внутренних деталей, который может привести к возгоранию.

ИСПОЛЗУЙТЕ ЭТОТ ПРОДУКТ ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С БОРТОВОЙ СЕТЬЮ НАПРЯЖЕНИЕМ 12 В.

Неправильное использование может привести к возгоранию, поражению электрическим током или другим травмам.

ВЫПОЛНЯЙТЕ ПРАВИЛЬНЫЕ ПОДКЛЮЧЕНИЯ.

Неправильное подключение может привести к возгоранию или повреждению продукта.

ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВОДОВ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО ПОЛЮСА БАТАРЕИ.

Песоблюдение этого требования может привести к поражению электрическим током или к травме вследствие короткого замыкания.

НЕ ДОПУСКАЙТЕ СПЛЕТЕНИЯ КАБЕЛЕЙ С НАХОДЯЩИМИСЯ РЯДОМ ПРЕДМЕТАМИ.

Проводку и кабели необходимо разместить в соответствии с указаниями в руководстве, чтобы избежать возможных препятствий и помех во время вождения. Кабели и проводка, которая блокирует доступ к руленому колесу, рычагу переключения передач, недали тормоза и т.д., могут стать причиной опасной ситуации за рулем.

НЕ СРАЩИВАЙТЕ С ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ.

Никогда не срезайте кабельную изоляцию для подключения питания к другому оборудованию. В противном случае будет пренышена допустимая нагрузка по току для данного провода, и в результате возможно возгорание и поражение электрическим током.

НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДКУ ПРИ СВЕРЛЕНИИ ОТВЕРСТИЙ.

Цри сверлении установочных отверстий в корпусе примите меры предосторожности, чтобы избежать контакта, повреждения или закупоривания трубок топливопроводов или электропроводки. Несоблюдение этого требования может привести к возгоранию.

НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ СИСТЕМЫ ИЛИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ ДЛЯ ЗАЗЕМЛЕНИЯ.

Бонты или гайки из тормозной системы или системы рулевого управления (или любой другой связащой с безопасностью системы) или баков НИКОЇЦА не следует использовать при установке или заземлении. Использование таких деталей может блокировать управление автомобилем и стать причиной возгорания.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ, ГДЕ ОНО МОЖЕТ МЕШАТЬ РАБОТЕ АВТОМОБИЛЯ, НАПРИМЕР, РЯДОМ С РУЛЕВЫМ КОЛЕСОМ ИЛИ РЫЧАГОМ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ.

В противном случае устройство может создать помехи для переднего обзора или загруднить движение, что может привести к серьезной аварии.

ВНИМАНИЕ

Этот символ обозначает важные инструкции. Их несоблюдение может привести к травме или выходу из строя продукта.

ПРИ ВОЗНИКНОВЕНИИ ПРОБЛЕМ НЕМЕДЛЕННО ПРЕКРАТИТЕ ИСПОЛЬЗОВАНИЕ ПРОДУКТА.

В противном случае это может привести к получению травмы или повреждению продукта. Верните продукт своему авторизованному дилеру Alpine или в ближайший сервисный центр Alpine для ремонта.

ПРОКЛАДКА ПРОВОДОВ И УСТАНОВКА ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ СПЕЦИАЛИСТАМИ.

Для прокладки проводов и установки данного устройства требуются специальные технические навыки и опыт. В целях обеспечения безопасности для выполнения работы всегда обращайтесь к дилеру, у которого был приобретен этот продукт.

ИСПОЛЬЗУЙТЕ ТОЛЬКО СПЕЦИАЛИЗИРОВАННЫЕ УСТАНОВОЧНЫЕ КОМПОНЕНТЫ И ТЩАТЕЛЬНО ИХ ЗАКРЕПЛЯЙТЕ.

Используйте только специфицированные вспомогательные компоненты. Использование непредусмотренных компонентов может вызвать внутрешие повреждения устройства или стать причиной его непадежной установки. В результате может нарушиться крепление таких компонентов, приводя к возникновению опасности или сборю продукта.

ПРАВИЛЬНО ПРОЛОЖЕННАЯ ПРОВОДКА НЕ ДОЛЖНА ИЗГИБАТЬСЯ ИЛИ ЗАЩЕМЛЯТЬСЯ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРАЯМИ.

Прокладмайте кабели и проводку далеко от двухущихся частей (например, направляющих сиденья) и острых или заостренных краек. Это позволяет предотвратить защемление или зажате проводов. Если провода проходит через металлическое отверстие, используйте резиновое уплотнительное кольца, чтобы предотвратить повреждение изоляции металлическим краем отверстия.

НЕ УСТАНАВЛИВАЙТЕ УСТРОЙСТВО В МЕСТАХ С ВЫСОКИМ УРОВНЕМ ВЛАЖНОСТИ ИЛИ ЗАПЫЛЕННОСТИ.

Избегайте устанавливать устройство в местах с высоким уровнем нлажности или запыленности. Проникающие в устройство влага и пыль могут вызвать его неисправность.

Приступая к работе

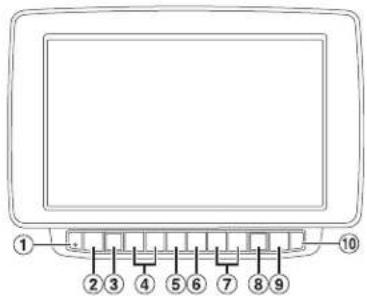

Расположение элементов управления

Внешний вид экранов, используемых в руководстве пользователя, может отличаться от реальных экранов.

Модель X903D

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

Восстановление системы этого устройства

② Кнопка MENU/ (отключение питания)

Переключение на экран меню. Нажмите и удерживайте эту кнопку не менее 5 секунд, чтобы отключить питание.

③ Кнопка ⚠ (NAV)

Открытие экрана с картой навигации. Нажмите еще раз, чтобы перейти к экрану меню навигации. Нажмите и удерживайте эту кнопку не менее 2 секунці, чтобы перейти на экран маршрутов "Домой". (Сели параметр "Дом" еще не установлен, отобразится экран установки параметра "Дом"). Для получения дополнительной информации о работе системы навигации см. "Руководство пользователя системы навигации" на листке CD-ROM.

④ Кнопка + + или/∧ (UP/DOWN)

Регулировка громкости.

⑤ Кнопка (PHONE) (только для модели X903D)

Отображает экран меню телефона. Нажмите для начала разговора при поступлении вызова.

⑥ Кнопка 🖱 или VOICE

В зависимости от подключенного смартфона нажмите эту кнопку для вызова функции Siri или перехода в режим распознавания голоса.

⑦ Кнопка

Нажките, чтобы перейти по списку радиостанций вниз/верх в режиме радио или чтобы перейти вниз/верх по списку дорожек, глав и т. д. в другом источнике аудио/видео.

⑧ Кнопка ♪ (AUDIO)/(Избранное)

Отображение экрана аудио/видео. Если экран аудио/видео уже отображается, будет выполнена смена источника. Нажмите и удерживайте эту кнопку не менее 2 секунд, чтобы перейти к экрану "Избранное".

⑨ Кнопка (MUTE)

Нажмите, чтобы включить/выключить режим отключения звука.

⑩ Датчик ДУ

Направьте передатчик пульта дистанционного управления на датчик ДУ с расстояния до 2 метров.

⑪ Микрофон (только для моделей X803D-U/INE-W720D)

Используется в режимах "Свободные руки" или голосового управления.

Включение (On) и выключение (Off) питания

1 Поверните ключ зажигания в положение ACC или ON.

Система включится.

2 Нажмите и удерживайте кнопку MENU в течение не менее 5 секунд, чтобы выключить устройство.

Переключение экрана источников звука на необходимый экран

Можно переключить экран источников звука на выделенный экран, коснувшись значка на одном из трех краев экрана.

Экран настройки быстрого вызова

MOSO (RGB) MAX 100 MAX Off Subwoofer 01 01 01 0 Bluetooth Audio List Display CP

Вы можете установить BASS ENGINE SQ, регулировку тембра или систему для задних пассажиров.

Двойной экран

Alpine Crop Alpine 01 Alpine Album 90% 300 km Kema Latécoise 1227 235 00:18 4 Rue de Rivoli

На двойном экране можно переключаться между отображаемыми экранами.

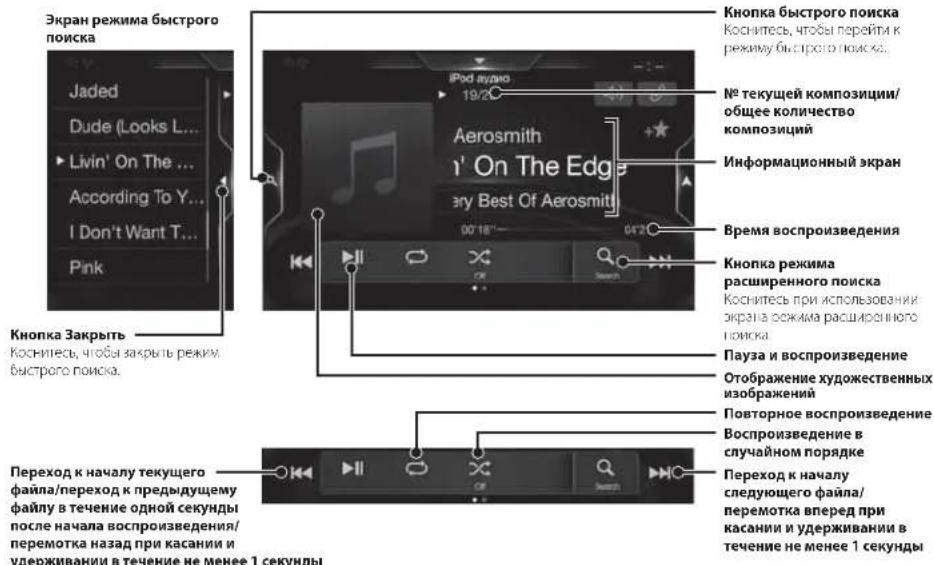

Экран источников звука (USB Аудио)

Кнопка предварительной настройки или экран режима быстрого поиска*

Alpine son... Alpine son... Alpine son... Alpine son... Alpine son... Alpine son... Alpine C1 Alpine Album 00'09" 8 Search

* Режим поиска различается в зависимости от источника звука. Для получения дополнительной информации см, инструкции по эксплуатации источника звука.

Функция "Избранное"

Данные устройство позволяет получать простой доступ к функциям, добавляя на экран "Избранное" часто используемые элементы, например источник звука, функцию поиска навигации и т.д. Это позволяет быстро выбрать нужный элемент.

1 Нажмите и удерживайте кнопку ♪/(Избранное) не менее 2 секунд.

Отобразится экран "Избранное".

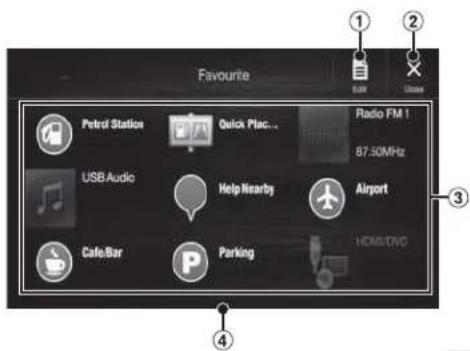

Пример экрана "Избранное"

① Переход на экран "Редактир." для добавления элементов или изменения названий.

② Закрытие экрана "Избранное"

③ Элементы, добавленные на экран "Избранное"

④ Указание положения отображаемого в настоящий момент экрана "Избранное". Проведите влево или вправо, чтобы сменить страницу. Можно добавить до 6 страниц.

Руководство пользователя Добавление элементов

Добавление элементов

1 Коснитесь [ ] (Редактир.).

Отобразится флажок в верхней левой области значка добавления и произойдет переключение в режим "Редактир.".

2 Коснитесь [ ] (Добавить).

Отобразятся добавляемые элементы (категории).

3 Коснитесь требуемого элемента, чтобы добавить его (категория).

Добавить в Иобрании Аудаю/Видео > Направация > Телефон >

4 Выберите требуемый элемент, чтобы добавить его.

Для получения дополнительной информации о добавляемых элементах см. раздел "Редактирование экрана 'Избранное"' в руководстве пользователя. - Можно добавить до 54 элементов. - Добавить элемент более одного раза не удастся.

5 После завершения редактирования коснитесь 📄 (Save).

6 После отображения подтверждающей надписи коснитесь [Yes].

7 Редактирование будет завершено и произойдет переход к экрану "Избранное".

- Если во время редактирования коснуться [ ] (Отмена), отобразится подтверждение. Коспитесь [Yes], чтобы экран перешел к предыдущему экрану редактирования элементов экрана "Избраншое".

Руководство пользователя Android Auto (приобретается дополнительно)

Android Auto (приобретается дополнительно)

Android Auto помогает пользоваться приложениями на телефоне, когда вы в дороге. Ориентируйтесь по Картам Google, включайте списки воспроизведения, слушайте подкасты и т. д.

Прежде чем продолжить, загрузите приложение Android Auto из магазина Google Play.

Подключите телефон Android, чтобы использовать Android Auto.

1 Нажмите кнопку MENU.

Отобразится экран меню.

2 Коснитесь [Android Auto].

Отобразится экран Android Auto.

- Для получения дополнительной информации о работе приложения Android Auto см. раздел "Android Auto" в руководстве пользователя (CD-ROM).

Руководство пользователя Apple CarPlay (приобретается дополнительно)

Apple CarPlay (приобретается дополнительно)

Приложение Apple CarPlay делает более эффективным и безопасным применение устройства iPhone в автомобиле. С помощью приложения Apple CarPlay во время вождения можно выбрать необходимые элементы с устройства iPhone и передать их непосредственно на данное устройство. Можно прокладывать маршрут, делать телефонные звонки, посылать и получать сообщения, а также слушать музыку и при этом оставаться сосредоточенным на дороге. Просто подключите свой iPhone к данному устройству отправляйтесь в путь.

Подробные сведения см. в справочнике владельца на компакт-диске.

Нажмите 🎯 или VOICE для активации функции Siri устройства iPhone.

Используя функцию Siri на iPhone, можно осуществлять звонки, слушать музыку и многое другое.

Функцией Apple CarPlay можно также управлять через сенсорный экран.

Руководство пользователя Радио/RDS

Работа с радио/RDS

Кнопка предварительной настройки

Короткое касание отобразит предварительно настроенные станции.

Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую станцию и добавить ее в список предварительно настроенных.

Экран режима

P1 Alpine P2 ZKB2ntg5 P3 107.80 MHz P4 100.80 MHz P5 90.60 MHz P6 105.70 MHz

Кнопка Закрыть

Коснитесь, чтобы закрыть экран

режима предварительной

настройки.

Разно FM 1 106.10 MHz

Кнопка режима

предварительной настройки

Коснадес: при использовании экрана

режима предварительной настройки.

Индикатор RDS

Информационный экран

Увеличение частоты

Кнопка поиска PTY

Коснитесь при использовании

экрана списка PTY.

Уменьшение частоты

Переключение режима настройки

Художества Господарств Раза Недр Господарств

Переключение текстовой информации

Входная радиочастота

Изменение диапазона

Включение/выключение режима PRIORITY NEWS

Hertz Audio Video Panci PTV

Автоматическое запоминание станций

Включение/выключение режима приема информации о ситуации на дорогах

Включение/выключение режима AF

Работа с DAB/DAB+/DMB

Кнопка предварительной настройки

Короткое касание отобразит предварительно настроенную службу.

Коснитесь и удерживайте в течение не менее 2 секунд, чтобы запомнить текущую службу и добазить ее в список предварительно настроенных.

Экран режима

предварительной

настройки

P1 Ch 10D P2 Ch 11D P3 Ch 12A P4 Ch 12B P5 Ch 12C P6 Ch 12D

Кнопка Закрыть

Коснитесь, чтобы закрыть экран режима предварительной настройки.

174.928 MHz CH 5A ЭТ ТИПА ПРОГРАММЫ

Кнопка режима

предварительной настройки

Коснитесь при использовании

экрана режима

предварительной настройки.

Индикатор DAB

Информационный экран

Увеличение частоты

Отображение экрана

выбора службы

Слайд-шоу

Стображается информация о

программе, фотографии

исполнителя и рекламные

объявления, синхронизируемые

со служебным компонентом,

принимаемым в настоящий

MOMENT.

Уменьшение частоты

Переключение режима

настройки

Переключение

текстовой информации

Отображение экрана выбора РТУ

Включение/выключение

Ввод частоты напрямую

Включение/выключение

режима приема информации

о ситуации на дорогах

Переключение между

основной/дополнительной

службой

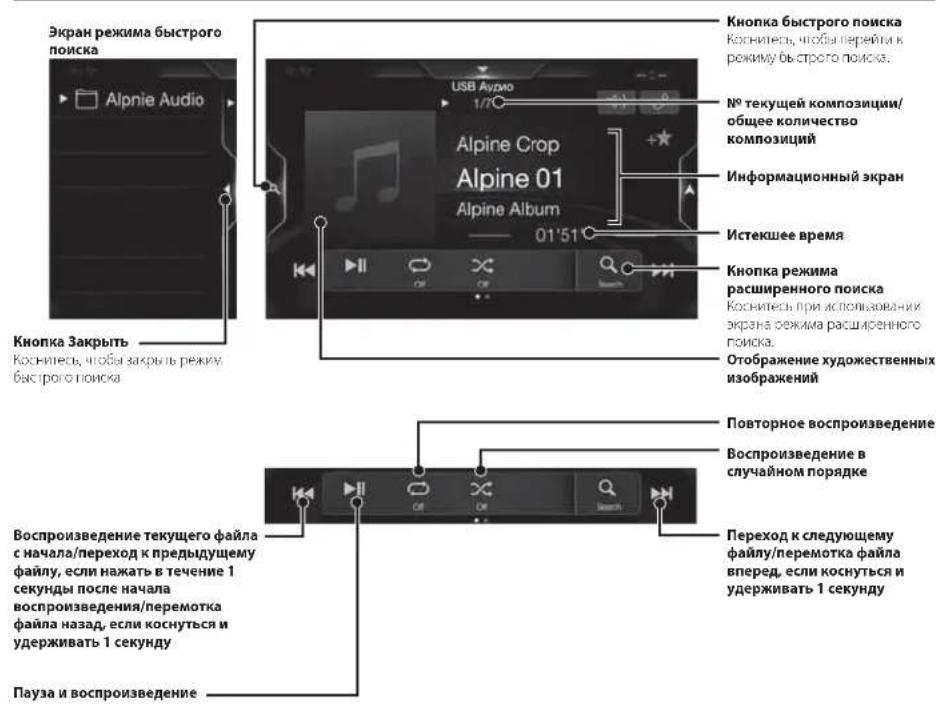

Работа с флэш-накопителем USB (приобретается дополнительно)

Есть возможность воспроизводить аудиофайлы (МРЗ/ММА/АЛС/FLAC) и видеофайлы (АVI/MKV/MP4), записанные на флэш накопителе USB, на встроенном плеере данной системы.

Пример главного экрана USB Аудио

Экран режима быстрого поиска Alpinie Audio Кнопка Закрыть Коснитесь, чтобы закрыть режим быстрого поиска USB Audio 1/7°C Alpine Crop Alpine 01 Alpine Album 01'51°C Кнопка быстрого поиска Коснитесь, чтобы перейки к режиму бы строго поиска. No текущей композиции/ общее количество композиций Информационный экран Истекшее время Кнопка режима расширенного поиска Коснитесь при использовании экрана режима расширенного поиска. Отображение художественных изображений Повторное воспроизведение Воспроизведение в случайном порядке Воспроизведение текущего файла с начала/переход к предыдущему файлу, если нажать в течение 1 секунды после начала воспроизведения/перемотка файла назад, если коснуться и удерживать 1 секунду Переход к следующему файлу/перемотка файла вперед, если коснуться и удерживать 1 секунду Пауза и воспроизведение

Работа с устройством HDMI (DVD-проигрывателем) (приобретается дополнительно)

При подключении дополнительного проигрывателя DVE-5300 (DVD-проигрыватель) им можно управлять с данного устройства.

Воспроизведение текущей главы с начала/переход к предыдущей главе, если нажать в течение 1 секунды после начала воспроизведения/перемотка назад, если коснуться и удерживать 1 секунду Пауза и воспроизведение Остановка воспроизведения Переключатель входа HDMI® Переключение угла Отображение экрана управления меню Переключение субтитров Выбор языка звуковой дорожки Переключение рекржимов экрана Переключение текстовой информации

* При подключении дополнительного модуля "HDMI селектор" можно подключать два устройства HDMI. Если для параметра "HDMI селектор" установлено значение "On" при подключении двух устройств HDMI, кнопка переключателя входа HDMI. Вид отображаемой кнопки зависит от текущих настроек и выбранного в данный момент входа HDMI. Для получения дополнительной информации см. разделы "Настройка HDMI" и "Включение/выключение функции "HDMI селектор"" в РУКОВОД(СТВЕ ПОЛЬЗОВАТЕЛЯ (CD-ROM)).

Работа с iPod/iPhone (приобретается дополнительно)

В зависимости от типа устройства iPod/iPhone требуется приобретаемый дополнительно кабель USB с разъемом Lightning (KCU-471i) и т.п.

Режим аудио

Экран режима быстрого поиска Jaded Dude (Looks L... Livin' On The ... According To Y... I Don't Want T... Pink Кнопка закрыть Коснитесь, чтобы закрыть режим быстрого поиска. Кнопка быстрого поиска Коснитесь, чтобы перейти к режиму быстрого поиска. № текущей композиции/ общее количество композиций Информационный экран Время воспроизведения Кнопка режима расширенного поиска Коснитесь при использовании экрана режима расширенного поиска Пауза и воспроизведение Отображение художественных изображений Повторное воспроизведение Воспроизведение в случайном порядке Переход к началу текущего файла/переход к предыдущему файлу в течение одной секунды после начала воспроизведения/перемотка назад при касании и удерживании в течение не менее 1 секунды

Поиск музыкального файла (режим расширенного поиска)

Например: поиск по имени исполнителя

1 Коснитесь [Исполнители] на экране режима расширенного поиска.

2 Коснитесь имени нужного исполнителя.

Откроется экран поиска альбома выбранного исполнителя. Коснитесь ▶ на нужном исполнителе, чтобы воспроизвести все композиции выбранного исполнителя.

3 Коснитесь названия нужного альбома.

Будут отображены все композиции из выбранного альбома. Коснитесь [▶] на нужном альбоме, чтобы воспроизвести все композиции выбранного альбома.

4 Коснитесь названия нужной композиции.

Начнется воспроизведение выбранной композиции.

Функция телефона "Свободные руки"

К данному устройству можно подключать до двух телефонов с функцией "Свободные руки".

При подключении к устройству двух телефонов с функцией "Свободные руки" выберите параметр "Приоритет устройств hands-free" в меню "Настройка Bluetooth" для настройки порядка приоритетности. Для получения дополнительной информации см. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ В РАЗДЕЛЕ АУДИОВИЗУАЛЬНЫХ МАТЕРИАЛОВ (CD-ROM).

Подключение устройства с поддержкой Bluetooth (согласование)

1 Коснитесь кнопки [Настройка] на экране меню.

Radio FM 1 87.50 87.30MHz 100.30MHz 90.30MHz 88.50MHz 104.20MHz Кнопка [Настройка]

2 Коснитесь [Bluetooth].

- Убедитесь, что для параметра "Bluetooth" установлено значение "On" ).

3 Коснитесь [Настройка Bluetooth-устр.].

Bluetooth Information Set Bluetooth Device Hands-free Device Priority iPhone Auto Pairing

4 Коснитесь [1] чтобы выполнить поиск нового устройства.

No Deviation No Deviation No Deviation No Deviation No Deviation

5 Коснитесь [ПЗвук), [ ] (Свободные руки) или [ ] (Обе функции) для устройства в списке, которое нужно подключить.

Звук: использование в качестве аудиоустройства.

Свободные использование в качестве руки: устройства "Свободные руки".

Обе использование в качестве функции: аудиоустройства и устройства "Свободные руки".

6 После завершения регистрации устройства появится сообщение и устройство перейдет в обычный режим.

• Можно зарегистрировать до 5 мобильных телефонов с поддержкой Bluetooth.
• Процесс регистрации Bluetooth различается в зависимости от версии устройства и SSP (Simple Secure Pairing). Если на устройстве появляется пароль из 4 или 6 символов, введите пароль на устройстве с поддержкой Bluetooth.
  Если на устройстве появляется пароль из 6 символов, убедитесь, что такой же пароль отображается на устройстве с поддержкой Bluetooth, и коснитесь "Yes".

Прием вызова

1 Входящий вызов сопровождается рингтоном и отображением входящего звонка.

Экран уведомления о входящем звонке

Incoming Call 登录钟表 87:30 Mio

2 Коснитесь экрана уведомления о входящем звонке.

Вызов будет принят. Область информации о вызове

Во время вызова коснитесь области информации о вызове для перехода на экран управления телефоном. Здесь можно настроить громкость и т. д.

Завершение вызова

1 Коснитесь [ ] (Завершить).

Вызов будет завершен.

Функции карт

Ниже представлен обзор различных кнопок и значков на экране карты. Для получения дополнительной информации о данном экране см. руководство пользователя.

Следующая улица Предварительный просмотр следующего поворота 40 3D Вид 2D/2D с ориентировкой на север/3D Транспорт Изменение масштаба Pont de la Co Предупреждение о скоростном режиме 50 15:22 0.002 400 Поля данных Р 400.. Информация о полосах

Place de la Concorde 300m Предупреждающий дорожный знак 50 15:01 0:01 300m Rue Saint-Florentin Rue Cambo Rue de Rivoli Название улицы Придорожные службы Меню следования к пункту назначения Доступ к меню Коснитесь [Q] Ре de P Ре de P Паркова около пункта назначения Дополнительная информация

Меню навигаци

Для доступа к меню "Навигация" коснитесь [Q] с правой стороны экрана карты. Можно также нажать кнопку Ⓐ.

Многопунктовый маршрут

Маршрут можно построить из одной или нескольких точек. Маршрут можно также спланировать независимо от текущего положения GPS путем установки новой начальной точки.

Новый маршрут

Выбор пункта назначения путем возра адреса или координат. Вабрать пункта назначения также можно, указает место, сохранячное местоположные или сохраненный маршрут. Кроме того, можно просмотреть недавшие пункты назначения в истории. При наличии соединения с Интернетом можно дополнительно облегчить задачу нахождения пункта назначения путем поиска его в Интернете.

Доступ к карте

ИЛИ НЕСКОЛЬКИХ ТОЧЗИК НАЯВИСИМО ОТ ВЫКИ НОВОЙ НАЧЕЛЬНОЙ Начи-норент Инвогрузовые норгент Инвогрузные Save Адрес Объекты Сохранение место История Freeform Search

Информация

Доступ к дополнительным параметрам и проверка информации по навигации.

Setup

Настройка работы навигационного программного обеспечении.

Установка пункта назначения

Пример ниже описывает процесс поиска пункта назначения путем выбора меню [Город/индекс] в меню [Адрес].

- Выполнить поиск и сузить поиск страны/штата можно, начав с меню [Страна/штат].

1 Коснитесь [Новый маршрут] в меню навигации.
2 Коснитесь [Адрес].

7 Коснитесь [More], чтобы изменить параметры маршрута, или [Начать навигацию], чтобы начать поездку.

Свобка майстерня Средством в майстерня Распределю 408 mm 4.01 More Начтая киротура

3 Коснитесь [Город/индекс].
4 Введите название города или индекс.

- Коснитесь 📁, чтобы отобразить список подходящих названий.

5 Введите нужное название улицы.

Bishop y #### Conc Places de la Conconde 25008 Tapone, 34000000000000000000000000000000000000000000000000000000000000000 ABC Propen

- Коснитесь 📄, чтобы отобразить список подходящих названий.

6 Введите номер дома или пересекающую улицу.

Зверите номер дома или выберите полере... Перейти к центру Place de la Concorda. 1 2 3 4 5 6 7 8 9 0 ← ABC ● Пробел

Маршрут будет вычислен, и отобразится карта, показывающая весь маршрут. После этого можно будет проверить информацию маршрута и альтернативные маршруты.

Технические характеристики

МОНИТОР

Размер экрана 9° (X903D)

8° (X803D-U)

7° (IN-W720D)

Тип LCD прозрачный тип TN LCD

Система работы активная матоица TFT

Количество элементов изображения

1152000 пикселей

(800×480×3(RGB))

Фактическое количество элементов изображения

Не менее 99%

Система подсветки LED

FM-TIOHEP

Диапазон настройки 87,5 - 108,0 МГц

Пороговая чувствительность одного канала

8.1 дБФВт (0,7 мкВ/75 Ом)

Пороговая чувствительность 50 dB

12 дьфвт (1,1 мкВ/75 Ом)

Избирательность альтернативного канала

80 dB

Отношение сигнал/шум. 65 dB

Переходное затухание между каналами Stereo

35 dB

Коэффициент захвата 2,0 dB

MW-TIOHEP

Диапазонастройки 531 - 1602 кГц

Пороговая чувствительность 25,1 мкВ/28 дьфвт

LW-TIOHEP

Диапазон настройки 153-281 кг ц

Чувствительность (стандарт IEC)

31,6 мкВ/30 дБфВ

DAB

Диапазон настройки BAND III 174,93-239,2 МГц

Диапазон настройки L-BAND 1452,96-1490,6 МГц

Пороговая чувствительность -103 дым

Отношение сигнал/шум 95 дБ

Переходное загухание 85 дБ

между стерсоканалами

USB

Требования к USB USB 2.0

Максимальная потребляемая мощность

1500 мА (поддержка СДР)

Класс USB

USB (класс массовой памяти)

Файловая система

FAT16/32

Количество каналов

2 канала (стерео)

Частотная характеристика*1

5 - 20000 Γ(±1 dB)

Суммарный коэффициент гармонических искажений

0,008% (при 1 кГц)

Динамический диапазон

95 dB (при 1 кг)

Отношение сигнал/шум 100 dB

B

Разделение каналов

85 dB (при 1 кГц)

*1 Частотная характеристика может отличаться в зависимости от программного обеспечения устройства кодирования/скорости передачи бит.

HDMI

Входной формат 480р/VGA

Выходной формат

480p

GPS

Частота приема GPS 1575/42 ±1 МГц

Чувствительность приема GPS

макс.-136 dB

GLONASS

Частота приема GLONASS 1597,807 MHz - 1605,6305 МГц

Чувстительность приема GLOKASS

макс.-137 dB

Bluetooth

Технические характеристики Bluetooth

Bluetooth версии 3.0

2402-2490 MП

Часто ньй диапазон

+4 дБм макс. (класс мощности 2)

Выходная мощность

НЕР (профиль гарнитуры)

рофиль

ОРР (профиль для передачи

оайлов)

РВАР (профиль для обмена

записями в телефонных книгах)

A2DP (расширенный профиль

распространения аудио)

AVRCP (профиль дистанционного

управления аудио/видео)

SPP (профиль последовательного

порта)

ОБЩИЕ

Потребляемая мощность 14,4 В постоянного тока

(допускается 11-16 В)

збочая температура от -20°C до -60°C

аксимальная выходная мощность

50 Bτ × 4

Уровень выходного аудиосигнала

Тредварительный выход (фронт, тыл).

4 В/10 КОМ (макс.)

Тредварительный выход (сабвуфер)

4 В/10 кОм (макс.)

Bec

1,51 kr (X803D-U)

1.41 kg (INE-W720D)

РАЗМЕР КОРПУСА

Ширина 198 mm (X803D-U)

178 mm (INE W720D)

125 mm (X803D-U)

Высота

100 mm (INE-W720D)

147 mm

РАЗМЕР ВЫСТУПАЮЩЕЙ ЧАСТИ

Ширина 191 mm (X803D-U)

171 mm (NE W720D)

（一）本次发行的种类和面值

Высота

121 mm (X803D-U)

96 mm (INE-W720D)

[Non-Text]

Глубина

19 mm

Срок службы - 3 года

- По своим размерам X903D подходит только для определенной модели автомобиля.

- Из-за непрерывного совершенствования продукта его технические характеристики и дизайн могут изменяться без предварительного уведомления.

- Панель I.CD изготовлена по сверхточной технологии. Количество эффективных пикселей превышает 99,99%. Это означает, что существует вероятность наличия 0,01% пикселей, которые всегда включены или всегда выключены.

• Windows Media и логотип Windows являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и/или других странах.
• Apple, iPhone, iPod, iPod nano, iPod touch and Siri является торговыми марками корпорации Apple Inc., зарегистрированными в США и других странах. Apple CarPlay является торговой маркой корпорации Apple Inc.
• Обозначения "Made for Apple" и "Works with Apple" (Совместимость с Apple) означают, что данное электронной устройство было разработано специально для подключения к продуктам Apple, указанным в обозначении, и сертифицированы разработчиком на соответствие рабочих характеристик стандарту Apple. Корпорация Apple не несет ответственности за работу этого устройства и за его соответствие стандартам техники безопасности и нормативным актам. Обратите внимание на то, что использование данного устройства с устройством Apple может поэлять на работу беспроводной сети.
• Google, Android, Android Auto, Google Play и другие знаки являются товарными знаками Google LLC.
• Слозесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками корпорации Bluetooth SIG, Inc. и используются корпорацией Alpine Electronics, Inc. по лицензии. Другие торговые знаки и торговые наименования принадлежат соответствующим владельцам.

• Термины HDMI и HDMI high-Definition Multimedia Interface, а также логотип HDMI являются товарными знаками компании HDMI Licensing LLC, зарегистрированными в США и других странах.

• Лицензия на технологию кодирования звука MPEG Layer-3 получена от Fraunhofer IIS и Thomson. При поставке этого продукта предоставляется лицензия на частнос, некоммерческое использование и не предоставляется лицензия и не подразумеваются какие-либо права на использование данного продукта в целях коммерческого (т.е. для получения прибыли) радиовещания в реальном времени (наземного, спутникового, кабельного и/или иного), широкого вещания или потоковой передачи данных через Интернет, интрассети и/или иные сети или другие сети распределения электронного содержания, такие как приложения звуковоспроизведения за плату или по требованию. Для такого использования требуется отдельная лицензия. Для получения дополнительной информации посетите веб-сайт http://www.mp3licensing.com

ООО «Компания Бонанза»

Информация о сервисных центрах

доступна на сайте www.alpine.ru
