РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDT401 JVC

ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-T409/KD-T402/ KD-T401» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в сети

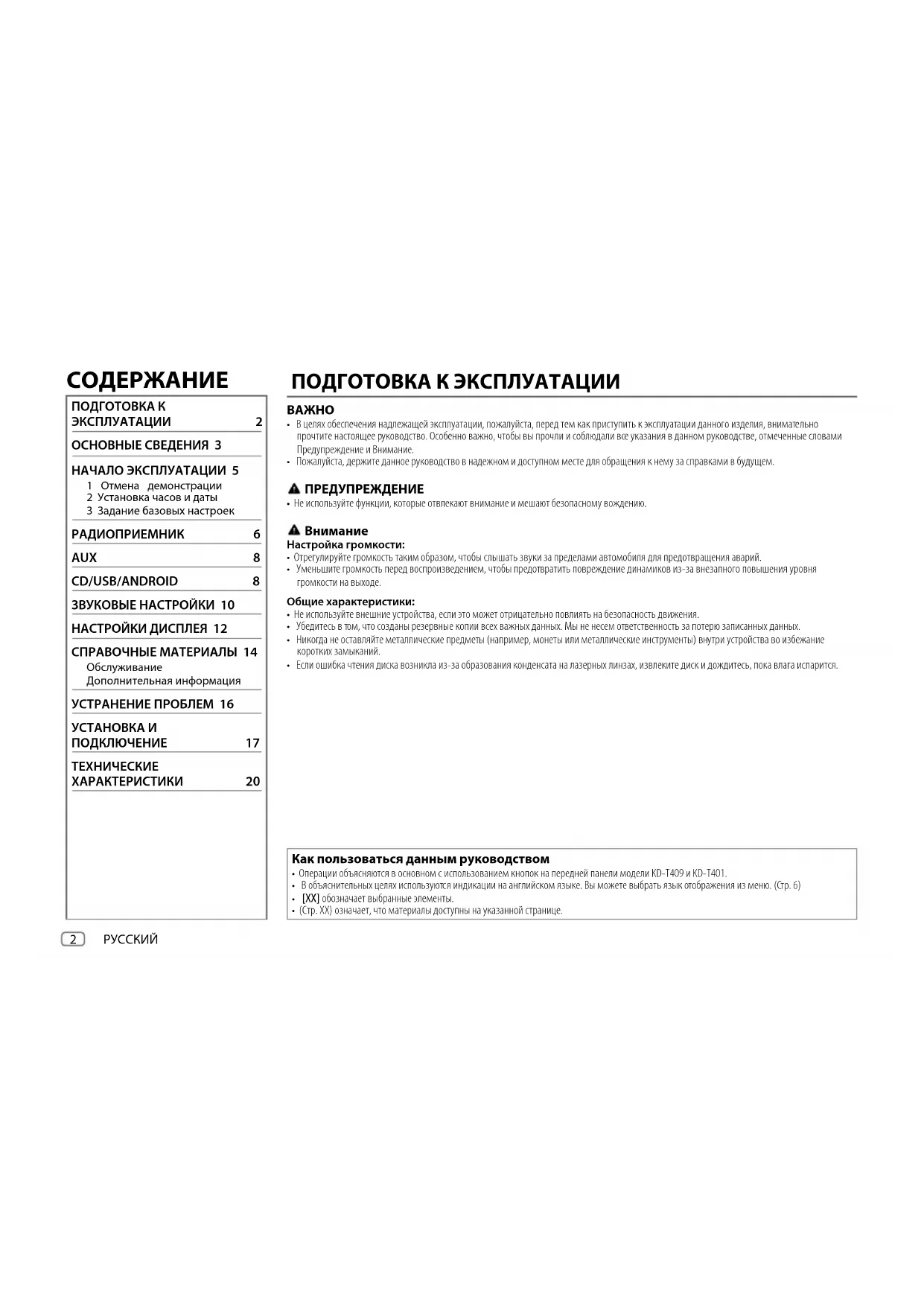

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.

• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем. ПРЕДУПРЕЖДЕНИЕ

• Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.

• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе. Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.

• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.

• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких замыканий.

• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится. CОДЕРЖАНИЕ ПОДГОТОВКА К ЭКСПЛУАТАЦИИ 2 ОСНОВНЫЕ СВЕДЕНИЯ 3 НАЧАЛО ЭКСПЛУАТАЦИИ 5 1 Отмена демонстрации 2 Установка часов и даты 3 Задание базовых настроек РАДИОПРИЕМНИК 6 AUX 8

ЗВУКОВЫЕ НАСТРОЙКИ 10 НАСТРОЙКИ ДИСПЛЕЯ 12 СПРАВОЧНЫЕ МАТЕРИАЛЫ 14 Обслуживание Дополнительная информация УСТРАНЕНИЕ ПРОБЛЕМ 16 УСТАНОВКА И ПОДКЛЮЧЕНИЕ 17 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 20 Как пользоваться данным руководством

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-T409 и KD-T401.

• В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (Стр. 6)

[XX] обозначает выбранные элементы.

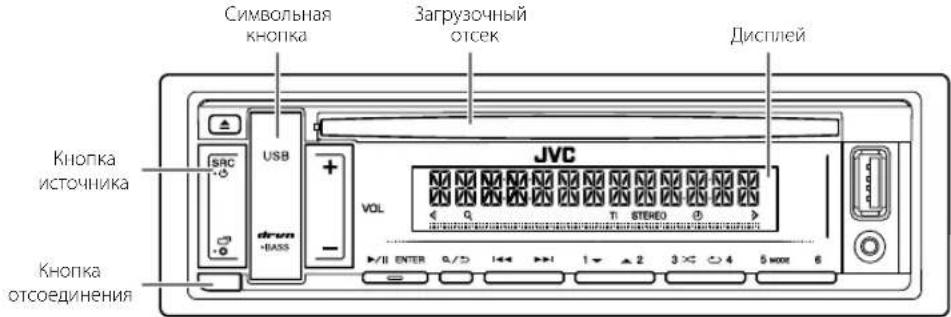

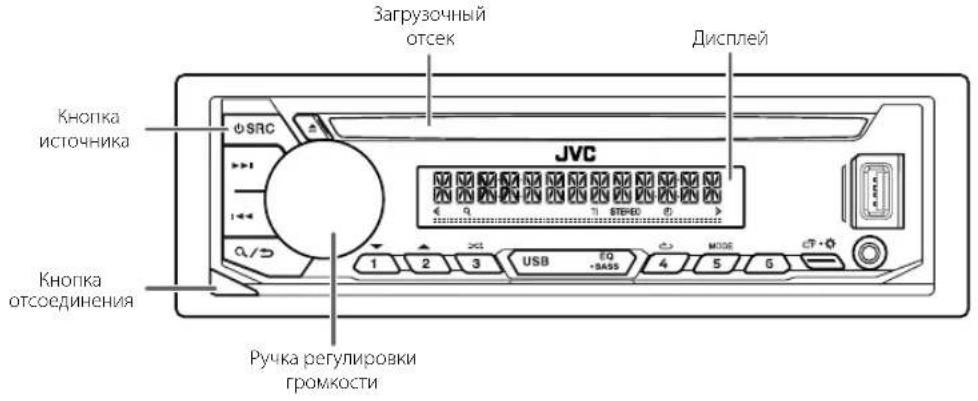

ОСНОВНЫЕ СВЕДЕНИЯ Задача На передней панели Включение питания Нажмите кнопку B SRC.

• Нажмите и удерживайте нажатой, чтобы отключить питание. Настройка громкости Поверните ручку регулировки громкости. Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.

• Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы. Выберите источник Нажмите кнопку B SRC несколько раз.

• Нажмите кнопку B SRC, затем поверните ручку регулировки громкости в течение 2 секунд. Изменение отображаемой

Нажмите кнопку несколько раз. (Стр. 15) Выбор элемента 1 Поверните ручку регулировки громкости для выбора элемента. 2 Нажмите ручку для подтверждения. Прикрепление Порядок сброса Отсоединение Передняя панель Запрограммированные настройки, кроме сохраненных в памяти радиостанций, будут

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ОСНОВНЫЕ СВЕДЕНИЯ Задача На передней панели Включение питания Нажмите кнопку SRC-

• Нажмите и удерживайте нажатой, чтобы отключить питание. Настройка громкости Нажмите кнопку VOL +/–.

• Нажмите и удерживайте в нажатом положении VOL + для последовательного увеличения уровня громкости громкости до 15. Нажмите кнопку

• ENTER, чтобы выключить звук или приостановить воспроизведение.

• Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы. Выберите источник

• Нажмите кнопку SRC- B несколько раз.

• Нажмите SRC- B, затем нажмите VOL +/– в течение 2 секунд. Изменение отображаемой

Нажмите кнопку несколько раз. (Стр. 15) Выбор элемента 1 Нажмите VOL +/– чтобы выбрать элемент. 2 Нажмите * ENTER для подтверждения. Прикрепление Порядок сброса Отсоединение Передняя панель Запрограммированные настройки, кроме сохраненных в памяти радиостанций, будут

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) НАЧАЛО ЭКСПЛУАТАЦИИ Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4. Отмена демонстрации При включении питания впервые (или после сброса устройства) на дисплее отображается следующая информация: KD-T409/KD-T402: “CANCEL DEMO”

“PRESS” “VOLUME KNOB”

1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [YES]

2 Нажмите ручку регулировки громкости еще раз. Отображается надпись “DEMO OFF”. KD-T401: “CANCEL DEMO” “PRESS ENTER” 1 Нажмите кнопку * ENTER. В качестве начальной настройки выбрано значение [YES]

2 Нажмите кнопку * ENTER еще раз. Отображается надпись “DEMO OFF”. Установка часов и даты

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘Выбор элемента (cтр.3 или4)’, чтобы выбрать [CLOCK]

3 Выполните операцию ‘Выбор элемента (cтр.3 или4)’, чтобы настроить

[24H] 4 Выполните операцию ‘Выбор элемента (cтр.3 или4)’, чтобы установить

[DATESET] установите день, месяц и год 5 Нажмите для выхода.

Для возврата к предыдущему элементу настройки нажмите кнопку . Задание базовых настроек

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘Выбор элемента (cтр.3 или4)’ чтобы выбрать элемент (cм. следующую таблицу). 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

• [ON]: Включение варианта AM при выборе источника. ; [OFF]: Отключение. (Стр. 6) [BUILT-IN AUX]* [ON]: Включение варианта AUX при выборе источника. ; [OFF]: Отключение. (Стр. 8)

[UPDATE SYSTEM] [F/W UP xxxx] [YES]: Запуск обновления встроенного программного обеспечения. ; [NO]: Отмена (обновление не запущено). Для получения более подробной информации об обновлении встроенного программного обеспечения посетите <http://www.jvc.net/cs/car/>.

• Не отображается, если выбран соответствующий источник.

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) [CLOCK] [TIME SYNC] [ON]: Время часов автоматически настраивается с помощью данных времени на часах (CT) в сигнале FM Radio Data System. ; [OFF]: Отмена. [CLOCK DISPLAY] [ON]: Даже в выключенном состоянии на дисплее отображается текущее время. ; [OFF]: Отмена. [ENGLISH] Выберите язык отображения для меню и в применимых случаях информации о музыке. По умолчанию выбрано значение [ENGLISH].

[ESPANOL] [FRANCAIS] РАДИОПРИЕМНИК Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4. Поиск радиостанции

Нажмите кнопку источника несколько раз для выбора FM или AM. 2 Нажмите кнопку S / T для автоматического поиска радиостанции.

Нажмите и удерживайте нажатой кнопку S / T, пока символ “M” не начнет мигать, затем нажмите несколько раз для поиска радиостанции вручную.

• Индикатор “STEREO” загорается при приеме стереосигнала FM-трансляции достаточного уровня.

• При приеме тревожного сигнала по FM-вещанию устройство автоматически переключается на FM предупреждение. Настройки в памяти Можно сохранять до 18 радиостанций FM и 6 радиостанций AM. Сохранение радиостанции При прослушивании радиостанции.... Нажмите и удерживайте нажатой одну из нумерованных кнопок (1–6).

1 Нажмите и удерживайте нажатой следующую кнопку, пока не замигает текст “PRESETMODE”. KD-T409/KD-T402: pучка регулировки громкости KD-T401: * ENTER 2 Выполните операцию ‘Выбор элемента (cтр.3 или 4)’ чтобы выбрать запрограммированный

После сохранения станции отображается сообщение “MEMORY”. Выбор сохраненной радиостанции Нажмите одну из нумерованных кнопок (1 – 6).

1 Нажмите кнопку . 2 Выполните операцию ‘Выбор элемента (cтр.3 или 4)’ чтобы выбрать запрограммированный

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘Выбор элемента (cтр.3 или4)’ чтобы выбрать элемент (cм. следующую таблицу). 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX] [TUNERSETTING] [RADIO TIMER] Включение радио в определенное время независимо от текущего источника.

[ONCE]/[DAILY]/[WEEKLY]/[OFF]: Выбор частоты включения таймера.

[FM]/[AM]: Выберите источник.

От [01] до [18] (для FM)/от [01] до [06] (для AM): Выбор запрограммированной радиостанции.

Установка дня*1 и времени включения.

” загорается после завершения. Таймер радио не будет включен в следующих случаях.

• Устройство выключено.

[OFF] выбрано для [AM SRC] в меню [SOURCESELECT] после выбора таймера радио для AM. (Стр. 5) [SSM] [SSM01–06]/[SSM07–12]/[SSM13–18]: Автоматическое программирование до 18 радиостанций FM. Текст “SSM” перестает мигать после сохранения первых 6 радиостанций. Выберите [SSM07–12]/[SSM13–18] для сохранения следующих 12 радиостанций. [LOCAL SEEK] [ON]: Поиск только радиостанций FM-диапазона с хорошим качеством

• Выполняемые настройки применяются только к выбранному источнику/ радиостанции. После переключения источника/радиостанции, настройки требуется выполнить еще раз. РАДИОПРИЕМНИК [IF BAND] [AUTO]: Повышение избирательности тюнера для устранения интерференционных помех от соседних FM-радиостанций. (Сопровождается потерей стереоэффекта.) ; [WIDE]: Могут возникать интерференционные помехи от соседних FM-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться. [MONO SET] [ON]: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть утрачен). ; [OFF]: Отмена. [NEWSSET]*2 [ON]: Устройство временно переключается на программу новостей, если она доступна. ; [OFF]: Отмена. [REGIONAL]*2 [ON]: Переключение на другую станцию только в определенном регионе с помощью элемента управления “AF”. ; [OFF]: Отмена. [AF SET]*2 [ON]: Автоматический поиск другой станции, транслирующей эту же программу в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным. ; [OFF]: Отмена. [TI]*2 [ON]: Позволяет устройству временно переключаться в режим приема сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор “TI”), во время прослушивания всех источников, кроме режима AM. ; [OFF]: Отмена. [PTY SEARCH]*2 Выберите код PTY (см. ниже). Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию. *1 Доступно для выбора, только когда в действии 1 выбран параметр [ONCE] или [WEEKLY]. *2 Доступно для выбора, только когда выбран источник FM. Код PTY [NEWS] , [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (музыка), [ROCK M] (музыка), [EASY M] (музыка), [LIGHT M] (музыка), [CLASSICS], [OTHER M] (музыка), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (музыка), [OLDIES], [FOLK M] (музыка), [DOCUMENT] JS_JVC_KD_T409_E_RU.indd 7JS_JVC_KD_T409_E_RU.indd 7 24/7/2018 11:34:04 AM24/7/2018 11:34:04 AM8

Начало воспроизведения Происходит автоматическая смена источника, и начинается воспроизведение.

KD-T409/ KD-T402: KD-T401: *1 Не оставляйте кабель в автомобиле, когда он не используется. *2 Управление устройством Android с помощью самого устройства Android через другие программные медиаплееры, установленные на устройстве Android. Извлечение диска Верхняя сторона Подготовка: Вы можете прослушивать музыку с портативного аудиопроигрывателя через дополнительный входной разъем.

[SOURCE SELECT] . (Стр. 5) Начало прослушивания

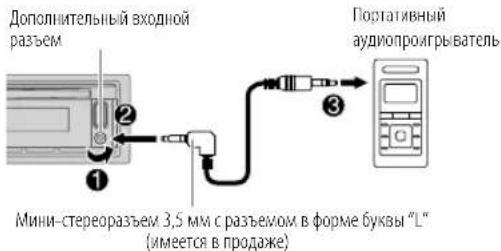

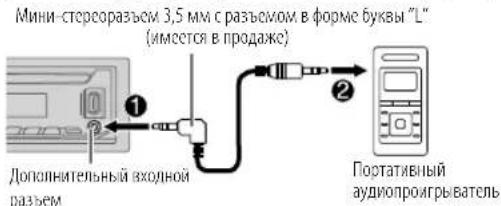

Подключите портативный аудиопроигрыватель (имеется в продаже). Мини-стереоразъем 3,5 мм с разъемом в форме буквы “L” (имеется в продаже) Портативный аудиопроигрыватель Дополнительный входной

Дополнительный входной

Мини-стереоразъем 3,5 мм с разъемом в форме буквы “L” (имеется в продаже) Портативный аудиопроигрыватель 2 Нажмите кнопку источника несколько раз для выбора AUX. 3 Включите портативный аудиопроигрыватель и начните воспроизведение. Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала. AUX Извлечение диска Верхняя сторона KD-T401:KD-T409/KD-T402: KD-T401: KD-T409/ KD-T402: USB Входной USB-разъем Входной USB-разъем Кабель USB 2.0*1 (имеется в продаже) Кабель USB*1 (имеется в продаже) ANDROID*2 JS_JVC_KD_T409_E_RU.indd 8JS_JVC_KD_T409_E_RU.indd 8 24/7/2018 11:34:04 AM24/7/2018 11:34:04 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4.

• Нажмите USB, чтобы напрямую выбрать источник USB или источник ANDROID. Задача На передней панели Перемотка назад или вперед*3 Нажмите и удерживайте нажатой кнопку S / T. Выбор дорожки или

Нажмите кнопку S / T. Выбор папки *4 Нажмите кнопку 2 J / 1 K. Воспроизведение в режиме повтора*3 Нажмите кнопку 4 B несколько раз. [TRACK REPEAT]

[ALL REPEAT] : Файл MP3/WMA/ WAV/FLAC Воспроизведение в случайном порядке*3 Нажмите кнопку 3 A несколько раз. [ALL RANDOM]

[RANDOM OFF] : Файл MP3/WMA/ WAV/FLAC *3 Неприменимо для ANDROID. *4 Для CD: Только для файлов MP3/WMA. Эта функция не работают для устройства ANDROID.

Выбор музыкального диска Когда источником является USB, последовательно нажимайте 5 MODE. Будут воспроизводиться песни, сохраненные на следующем диске.

• Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).

• Выбранный привод устройства с несколькими приводами. Выбор файла из папки/списка

Нажмите кнопку . 2 Выполните операцию ‘Выбор элемента (cтр.3 или4)’ чтобы выбрать папку/список. 3 Выполните операцию ‘Выбор элемента (cтр.3 или4)’ чтобы выбрать файл. Быстрый поиск (применимо только для источника CD и USB) Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним. Для быстрого просмотра списка выполните следующую

KD-T409/KD-T402: Быстро поверните ручку регулировки

KD-T401: Нажмите и удерживайте нажатой кнопку VOL +/–

• Для возврата к предыдущему элементу настройки нажмите кнопку

• Для отмены нажмите и удерживайте нажатой кнопку

• Для возврата к предыдущему элементу настройки нажмите кнопку .

• Нажмите следующую кнопку для выхода.

KD-T409/KD-T402: EQ-BASS

KD-T401: drvn-BASS Другие настройки

Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘Выбор элемента (cтр.3 или4)’ чтобы выбрать элемент (cм. следующую таблицу). 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX] [EQSETTING] [PRESET EQ] Выберите предварительно установленный режим эквалайзера, соответствующего музыкальному жанру.

• Чтобы использовать настройки, заданные в [EASYEQ] или [PROEQ],

• Настройки сохраняются в разделе [USER] в [PRESET EQ].

• Заданные настройки могут повлиять на текущие настройки [PROEQ]. [SUB.W SP]*1*2: От [00] до [+06] (По умолчанию: [+03] [SUB.W]*1*3: От [–08] до [+08] [00] [BASS]: От [LVL–06] до [LVL+06] [LVL00] [MID]: От [LVL–06] до [LVL+06] [LVL00] [TRE]: От [LVL–06] до [LVL+06] [LVL00]) *1, *2, *3: (cтр. 11) Информацию о расположении кнопок на передней панели см. на стр. 3 или стр. 4. Выбор запрограммированного эквалайзера напрямую (для KD-T409/KD-T402) Нажмите кнопку EQ-BASS несколько раз.

Нажмите кнопку EQ-BASS, затем поверните ручку регулировки громкости в течение 5 секунд. Запрограммированный эквалайзер: [FLAT] (по умолчанию)/ [DRVN3]

• Эквалайзер в зависимости от дорожных условий ( [DRVN3]

усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин. Выбор эквалайзера в зависимости от дорожных условий

(для KD-T401) Эквалайзер в зависимости от дорожных условий усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин. Нажмите кнопку drvn-BASS несколько раз. Эквалайзер в зависимости от дорожных условий: [DRVN 3] (по умолчанию)/ [DRVN 2]

[DRVN 1] Сохранение собственных настроек звука

Нажмите и удерживайте следующую кнопку, чтобы перейти к

KD-T401: drvn-BASS 2 Выполните операцию ‘Выбор элемента (cтр.3 или4)’, чтобы выполнить

Для настройки обращайтесь к разделу [EASYEQ] , настройка будет сохранена в разделе [USER]

• Настройки сохраняются в разделе [USER] в [PRESET EQ].

• Заданные настройки могут повлиять на текущие настройки [EASYEQ].

[SUB.W +03]): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода. (Стр. 19) [PRE-OUT]*3 От [SUB.W–08] до [SUB.W+08] ([SUB.W 00]): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (REAR/SW) через внешний усилитель. (Стр. 19) [SUBWOOFER SET]*3 [ON]: Включение выходного сигнала низкочастотного динамика. ; [OFF]: Отмена. [SUBWOOFER LPF]*1 [FRQ THROUGH]: Все сигналы передаются в низкочастотный динамик. ; [FRQ55HZ]/[FRQ85HZ]/[FRQ120HZ]: Низкочастотный динамик воспроизводит аудиосигналы с частотами ниже 55 Гц/85 Гц/120 Гц. [SUB.W PHASE]*1*4 [REVERSE] (180°)/[NORMAL] (0°): Выбор фазы выходного сигнала низкочастотного динамика в соответствии с выходным сигналом динамика в целях обеспечения оптимальной производительности. [FADER] От [POSITIONR06] до [POSITIONF06] ([POSITION00]): Настройка выходного баланса передних и задних динамиков. [BALANCE]*5 От [POSITIONL06] до [POSITIONR06] ([POSITION00]): Настройка выходного баланса левых и правых динамиков. [VOLUME ADJUST] От [LEVEL –15] до [LEVEL+06] ([LEVEL 00]): Программирование первоначального уровня громкости для каждого источника через сравнение с уровнем громкости FM. (Перед настройкой выберите источник, который необходимо настроить. Текст “VOL ADJ FIX” отображается, если выбрано “FM”.) [AMPGAIN] [LOWPOWER] : Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ; [HIGHPOWER] : Максимальный уровень громкости — 35.

(Digital Track Expander) [ON]: Cоздание реалистичного звука путем компенсации высокочастотных компонентов и восстановления времени достижения максимального эффекта волны, которые были потеряны при аудиокомпрессии данных. ; [OFF]: Отмена. [SPK/PREOUT] В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. (См. “Настройки выхода на динамики” на стр. 12.) *1 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON]. *2 Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [SUB.W/SUB.W]. (Стр. 12) *3 Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (Стр. 12) *4 Доступно только в том случае, если для параметра [SUBWOOFERLPF] выбрано значение, отличное от [FRQTHROUGH]. *5 Эта настройка не влияет на выходной сигнал сабвуфера. JS_JVC_KD_T409_E_RU.indd 11JS_JVC_KD_T409_E_RU.indd 11 24/7/2018 11:34:04 AM24/7/2018 11:34:04 AM12

Выберите настройку выхода на динамики [SPK/PRE OUT], в соответствии с методом подключения динамиков. Подсоединение через разъемы линейного выхода Для подключений через внешний усилитель. (Стр. 19) Настройка в

Аудиосигнал через линейный выход REAR/SW [REAR/REAR] Выход на задние динамики

(по умолчанию) Выход сабвуфера

Выход сабвуфера Подсоединение через акустические провода Пользуясь данными настройками, вы также можете подключать динамики без использования внешнего усилителя и при этом по-прежнему иметь возможность выводить звук с низкочастотного динамика. (Стр. 19) Настройка в

Аудиосигнал через провод заднего динамика L (левый) R (правый) [REAR/REAR] Выход на задние динамики Выход на задние динамики

Выход на задние динамики Выход на задние динамики

Выход сабвуфера (Звук отключен) Если выбрано

[FADER] и для выбора доступен диапазон с [POSITION R06]

[POSITION 00] . (Стр. 11) НАСТРОЙКИ ДИСПЛЕЯ Определение зоны для настроек яркости Определение зоны для настройки цвета 1 Нажмите и удерживайте нажатой кнопку . 2 Выполните операцию ‘Выбор элемента (cтр.3 или4)’ чтобы выбрать элемент (см. стр.13). 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) По умолчанию: [XX] [DISPLAY] [DIMMER] Затемнение подсветки. [OFF]: Затемнение выключено. Яркость переключается на настройку [DAY]. [ON]: Затемнение включено. Яркость переключается на настройку [NIGHT].

[BRIGHTNESS]” ниже.) [DIMMER TIME]: Настройка времени включения и выключения затемнения.

Выполните операцию ‘Выбор элемента (cтр. 3 или)’ чтобы отрегулировать

Выполните операцию ‘выбор элемента (cтр. 3 или)’ чтобы отрегулировать

[OFF]. (По умолчанию: [ON]: [18:00] ; [OFF]: [6:00]) [DIMMER AUTO]: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.*1 [BRIGHTNESS] Настройка яркости для дневного и ночного времени по отдельности.

[DAY]/[NIGHT]: Выбор дневного или ночного времени.

Выбор зоны. (См. рисунок на стр. 12.)

От [LEVEL00] до [LEVEL31]: Задание уровня яркости. [TEXT SCROLL]*2 [SCROLL ONCE]: Однократная прокрутка отображаемой информации. ; [SCROLL AUTO]: Повторная прокрутка через 5-секундные интервалы. ; [SCROLL OFF]: Отмена. *1 Необходимо подключение провода регулятора освещенности. (Стр. 19) *2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее. НАСТРОЙКИ ДИСПЛЕЯ [COLOR] (для KD-T401: Только символьная кнопка) [PRESET] Выбор цвета подсветки для символьной кнопки. (См. рисунок на стр. 12.)

• [USER]: Отображается цвет, созданный вами для [DAYCOLOR] или [NIGHTCOLOR].

[COLORFLOW01] до [COLORFLOW03]: Цвет изменяется с разной

• Предустановленный цвет:

[DAYCOLOR] Сохранение собственных цветов подсветки символьной кнопки для дневного и ночного времени.

[RED]/[GREEN]/[BLUE]: Выберите основной цвет.

От [00] до [31]: Выбор уровня. Повторите действия 1 и 2 для всех первичных цветов.

• Настройка сохраняется в разделе [USER] меню [PRESET].

[NIGHTCOLOR] и [DAYCOLOR] изменяется путем включения и выключения фар автомобиля. [NIGHTCOLOR] [MENUCOLOR] [ON]: При выполнении настроек в меню и в поиске списка цвет подсветки символьной кнопки изменяется на белый, кроме режима установки цвета. ; [OFF]: Отмена. JS_JVC_KD_T409_E_RU.indd 13JS_JVC_KD_T409_E_RU.indd 13 24/7/2018 11:34:05 AM24/7/2018 11:34:05 AM14

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) СПРАВОЧНЫЕ МАТЕРИАЛЫ Обслуживание Чистка устройства В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью. Очистка разъема Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Будьте осторожны, чтобы не повредить разъем. Обращение с дисками

• Не касайтесь записанной поверхности диска.

Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.

• Не используйте никакие дополнительные принадлежности для диска.

• Проводите чистку по направлению от центра диска к его краю.

• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.

• При извлечении диска из устройства держите его горизонтально.

• Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска. Дополнительная информация Для: – Последние обновления встроенного программного обеспечения и последний список поддерживаемых функций – Любая другая последняя информация Посетите <www.jvc.net/cs/car/>. Общие характеристики

• Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.

Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом “Compact Disc Digital Audio”. Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска “DualDisc”.

• Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для воспроизведения звуковых файлов, посетите <www.jvc.net/cs/car/audiofile/>. Разъем (на обратной стороне лицевой панели) Воспроизводимые файлы

• Воспроизводимый звуковой файл: Для диска: MP3 (.mp3), WMA (.wma) Для запоминающего устройства USB большой емкости: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

• Воспроизводимые диски: CD-R/CD-RW/CD-ROM

• Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена

• Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32 Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей или устройств воспроизведение может оказаться невозможным. Диски, которые нельзя воспроизвести на данном устройстве

• Диски некруглой формы.

• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.

• Записываемые диски, которые не были финализированы.

• Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства. Об устройствах USB

• Запрещается подключать USB-носитель через USB-концентратор.

• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.

• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1 А. Об устройствах Android

• Данное устройство поддерживает Android OS 4.1 и более поздних версий.

• Некоторые устройства Android (с OS 4.1 и более поздних версий) могут не поддерживать полностью Android Open Accessory (AOA) 2.0.

• Если устройство Android одновременно поддерживает запоминающие устройства большой емкости и AOA 2.0, данное устройство всегда воспроизводит через AOA 2.0 в качестве приоритета. JS_JVC_KD_T409_E_RU.indd 14JS_JVC_KD_T409_E_RU.indd 14 24/7/2018 11:34:05 AM24/7/2018 11:34:05 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) СПРАВОЧНЫЕ МАТЕРИАЛЫ Изменение отображаемой информации Каждое нажатие кнопки переключает отображаемую информацию.

• Если информация не доступна или не записана, отображается сообщение “NO TEXT”, “NO NAME” или другая информация (например, название радиостанции) либо экран будет пустым. Название источника Информация на дисплее: Главный FM или AM Частота Часы обратно к началу Только для FM-радиостанций системы передачи цифровой информации: Название радиостанции/Тип программы

Радиотекст+ Радиотекст+ название песни/Радиотекст+ исполнитель Частота Часы обратно к началу CD или USB Для CD-DA: Название диска/Исполнитель Название дорожкиe/Исполнитель Время воспроизведения Часы обратно к началу Для файлов MP3/WMA/WAV/FLAC: Название песни/Исполнитель Название альбома/Исполнитель Имя папки Имя файла Время воспроизведения Часы обратно к началу ANDROID Название источника Часы обратно к началу AUX Название источника Часы обратно к началу Доступные кириллические символы Допустимые символы Отображение индикаторов Главный дисплей JS_JVC_KD_T409_E_RU.indd 15JS_JVC_KD_T409_E_RU.indd 15 24/7/2018 11:34:05 AM24/7/2018 11:34:05 AM16

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Симптомы Способы устранения Общие характеристики Звук не слышен. • Установите оптимальный уровень громкости.

• Проверьте кабели и соединения. Отображается надпись

“MISWIRING CHECK WIRING

THEN PWR ON”. Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание. Отображается надпись “PROTECTING SEND SERVICE”. Отправьте устройство в ближайший сервисный центр. Источник нельзя выбрать. Проверьте настройку [SOURCESELECT]. (Стр. 5) Приемник не работает. Выполните сброс устройства. (Стр. 3 или 4) Правильные символы не отображаются.

Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число символов.

• В зависимости от выбранного вами языка отображения (cтр. 6), некоторые символы могут отображаться неправильно. Радиоприемник

• Статические помехи при прослушивании радио. Плотно вставьте антенну. CD/USB Невозможно извлечь диск. Нажмите и удерживайте кнопку для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения. Слышен шум. Пропустите дорожку или смените диск. Отображается “IN DISC”, и не удается извлечь диск. Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска. Отображается надпись “PLEASE EJECT”.

и вставьте диск правильно. Неправильный порядок воспроизведения. Порядок воспроизведения определяется порядком, в котором файлы были записаны (диск) или именем файла (USB). Время от начала воспроизведения неправильное. Это зависит от прежнего процесса записи (диск/USB). УСТРАНЕНИЕ ПРОБЛЕМ Симптомы Способы устранения CD/USB Отображается сообщение “NOT SUPPORT”, и дорожка пропускается. Убедитесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. (Стр. 14) Продолжает мигать текст “READING”.

• Не используйте многоуровневую иерархическую структуру и много папок.

• Перезагрузите диск или повторно подключите устройство (USB). Текст “CANNOT PLAY” мигает и/или подключенное устройство нельзя определить.

• Убедитесь в том, что подключенное устройство совместимо с данным устройством, и что формат файлов поддерживается. (Стр. 14)

• Повторно подключите устройство (USB). “NO DISC” Вставьте в загрузочный отсек диск, который можно воспроизвести. “NO DEVICE” Подсоедините устройство (USB), и снова смените источник на USB. ANDROID

воспроизведения не слышен звук.

• Звук выводится только с устройства Android.

• Повторно выполните подключение устройства Android.

• Запустите любой программный медиаплеер на устройстве Android и начните воспроизведение.

• Перезапустите текущий программный медиаплеер или используйте другой программный медиаплеер.

• Перезапустите устройство Android.

• Если это не решит проблему, подключенное устройство Android неспособно передавать аудиосигнал на данное устройство. (Стр. 14)

• Если USB-соединение не работает, подсоедините устройство Android через дополнительный входной

Продолжает мигать текст “NO DEVICE” или “READING”.

• Повторно выполните подключение устройства Android.

• Если USB-соединение не работает, подсоедините устройство Android через дополнительный входной

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Симптомы Способы устранения ANDROID Прерывистое воспроизведение или пропускается звук. Выключите режим энергосбережения на устройстве Android. “CANNOT PLAY” • Убедитесь, что устройство Android содержит аудиофайлы, доступные для воспроизведения.

• Повторно выполните подключение устройства Android.

• Перезапустите устройство Android. При повторном возникновении проблем сбросьте устройство. (Стр.3 или 4) УСТРАНЕНИЕ ПРОБЛЕМ Предупреждение

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.

• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.

• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.

• Во избежание короткого замыкания: – Изолируйте неподсоединенные провода с помощью виниловой ленты. – После установки обязательно заземлите данное устройство на корпус автомобиля. – Закрепите провода с помощью фиксаторов кабеля и оберните провода, контактирующие с металлическими частями, виниловой лентой, чтобы защитить провода.

• В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.

• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.

• Не подключайте провода динамиков к корпусу машины, проводу заземления (чёрный) или параллельно.

• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [ AMPGAIN], чтобы не повредить динамики. (Стр. 11)

• Установите устройство под углом менее 30°.

• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.

• Держите все кабели вдали от тепловыделяющих металлических частей.

• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.

• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый. УСТАНОВКА И ПОДКЛЮЧЕНИЕ JS_JVC_KD_T409_E_RU.indd 17JS_JVC_KD_T409_E_RU.indd 17 24/7/2018 11:34:05 AM24/7/2018 11:34:05 AM18

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Установка устройства (установка в приборную панель) Список деталей для установки (A) Передняя панель (×1) (B) Декоративная панель (×1) (C) Посадочный корпус (×1) (D) Жгут проводов (×1) (E) Ключ для демонтажа (×2) Стандартная процедура

Извлеките ключ из замка зажигания, затем отсоедините

автомобильного аккумулятора.

Правильно подключите провода. См. “Подключение проводов” на стр. 19.

Установите устройство в вашем автомобиле. См. раздел “Установка устройства (установка в приборную

Подключите клемму автомобильного аккумулятора.

Отсоедините переднюю панель и выполните сброс устройства. (Стр.3 или 4) Демонтаж устройстваУстановка без посадочного корпуса

Снимите посадочный корпус и декоративную панель с устройства.

Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине). Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

необходимые провода. (Стр. 19) Отогните соответствующие фиксаторы, предназначенные для прочной установки корпуса. Фиксатор вверху Перед сборкой расположите декоративную панель, как показано.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) УСТАНОВКА И ПОДКЛЮЧЕНИЕ При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобиля, чтобы предотвратить повреждение устройства. Подключение проводов Предохранитель (10 A) Разъем для антенны К адаптеру дистанционного управления с руля Жёлтый (A4) Kрасный (A7)

(Kабель батареи) Контакт Цвет и функция A4 Жёлтый : Аккумулятор A5 Синий/белый : Управление питанием (12 В 350 мА) A6 Оранжевый/белый : Переключатель управления освещением

A7 Kрасный : Зажигание (АCC) A8 Чёрный : Заземляющее соединение (земля)

: Задний динамик (правый) B2 Фиолетовый/

: Передний динамик (правый)

: Передний динамик (левый)

: Задний динамик (левый)*

• Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки, см. стр. 12.

Подключение разъемов ISO на некоторых автомобилях VW/Audi или Opel (Vauxhall) Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке.

A7 (Красный) Kабель зажигания (Kрасный) A4 (Жёлтый) Схема соединений по умолчанию Kабель батареи

Разъемы ISO Если в автомобиле отсутствует разъем ISO Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем. Kрасный (Kабель зажигания) Лампа синяя/жёлтая (Провод дистанционного управления с руля) Выходные разъемы для задних/ низкочастотного динамиков JS_JVC_KD_T409_E_RU.indd 19JS_JVC_KD_T409_E_RU.indd 19 24/7/2018 11:34:05 AM24/7/2018 11:34:05 AM20

FM Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц) Полезная чувствительность (отношение сигнал/шум = 26 дБ) 0,71 мкВ/75 Ом (8,2 дБф) Пороговая чувствительность (ДИН отношение сигнал/шум = 46 дБ) 2,0 мкВ/75 Ом Частотная характеристика (±3 дБ) 30 Гц — 15 кГц Отношение сигнал/шум (MONO) 64 дБ Разделение стереоканалов (1 кГц) 40 дБ

(MW) Диапазон частот 531 кГц — 1 611 кГц (интервалом 9 кГц) Полезная чувствительность (отношение сигнал/шум = 20 дБ) 28,2 мкВ (29 дБмк)

(LW) Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц) Полезная чувствительность (отношение сигнал/шум = 20 дБ) 50 мкВ (33,9 дБмк) Проигрыватель компакт-дисков Лазерный диод GaAIAs Цифровой фильтр (D/A) 8-кратная дискретизация Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV) Коэффициент детонации Ниже измерительных возможностей Частотная характеристика (±1 дБ) 20 Гц — 20 кГц Суммарное нелинейное искажение (1 кГц) 0,01 % Отношение сигнал/шум (1 кГц) 92 дБ Динамический диапазон 88 дБ Разделение каналов 83 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio USB USB-стандарт USB 1.1, USB 2.0 (Полноскоростной) Совместимые устройства Запоминающее устройство большой емкости Система файлов FAT12/16/32 Максимальный ток источника питания Постоянный ток 5 В 1 A Преобразователь (D/A) с цифровым

24 бит Частотная характеристика (±1 дБ) 20 Гц — 20 кГц Отношение сигнал/шум (1 кГц) 92 дБ Динамический диапазон 88 дБ Разделение каналов 84 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio WAV-декодирование Линейный PCM FLAC-декодирование Файлы FLAC, до 16 бит/48 кГц Вспом. оборуд. Частотная характеристика (±3 дБ) 20 Гц — 20 кГц Максимальное напряжение на входе 1 000 мВ Полное сопротивление на входе 30 кОм JS_JVC_KD_T409_E_RU.indd 20JS_JVC_KD_T409_E_RU.indd 20 24/7/2018 11:34:06 AM24/7/2018 11:34:06 AMРУССКИЙ
