РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KDT812BT JVC

ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ

JVCKENWOOD настоящим заявляет, что радиооборудование «KD-T812BT/KD-T716BT» соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в сети

• Экраны и панели, приведенные в данном руководстве представляют собой примеры, используемые для наглядного объяснения операций. Поэтому они могут отличаться от реального вида экранов или панелей.

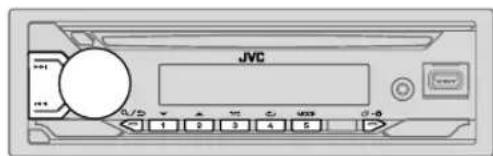

• Операции объясняются в основном с использованием кнопок на передней панели модели KD-T812BT.

• В объяснительных целях используются индикации на английском языке. Вы можете выбрать язык отображения из меню. (Стр. 5)

[XX] обозначает выбранные элементы.

• (Стр. XX) означает, что материалы доступны на указанной странице. Этот символ на изделии означает наличие в данном руководстве важных инструкций по эксплуатации или техническому обслуживанию. Обязательно внимательно прочтите инструкции в данном руководстве. JS_JVC_KD_T812BT_E_RU.indd 2JS_JVC_KD_T812BT_E_RU.indd 2 25/7/2019 2:31:28 PM25/7/2019 2:31:28 PMРУССКИЙ

• В целях обеспечения надлежащей эксплуатации, пожалуйста, перед тем как приступить к эксплуатации данного изделия, внимательно прочтите настоящее руководство. Особенно важно, чтобы вы прочли и соблюдали все указания в данном руководстве, отмеченные словами Предупреждение и Внимание.

• Пожалуйста, держите данное руководство в надежном и доступном месте для обращения к нему за справками в будущем. ПРЕДУПРЕЖДЕНИЕ Не используйте функции, которые отвлекают внимание и мешают безопасному вождению.

Настройка громкости:

• Отрегулируйте громкость таким образом, чтобы слышать звуки за пределами автомобиля для предотвращения аварий.

• Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на

Общие характеристики:

• Не используйте внешние устройства, если это может отрицательно повлиять на безопасность движения.

• Убедитесь в том, что созданы резервные копии всех важных данных. Мы не несем ответственность за потерю записанных данных.

• Никогда не оставляйте металлические предметы (например, монеты или металлические инструменты) внутри устройства во избежание коротких

• Если ошибка чтения диска возникла из-за образования конденсата на лазерных линзах, извлеките диск и дождитесь, пока влага испарится. Основные сведения Передняя панель Задача На передней панели Включение питания Нажмите кнопку B SRC.

• Нажмите и удерживайте нажатой, чтобы отключить питание. Настройка громкости Поверните ручку регулировки громкости. Нажмите ручку регулировки громкости, чтобы выключить звук или приостановить воспроизведение.

• Нажмите кнопку еще раз, чтобы отменить действие. Уровень громкости вернется на уровень, предшествующий отключению звука или установке паузы. Выберите источник Нажмите кнопку B SRC несколько раз.

• Нажмите кнопку B SRC, затем поверните ручку регулировки громкости в течение 2 секунд.

Нажмите кнопку несколько раз. (Стр. 30) KD-T716BT: Кнопка отсоединения Pучка регулировки

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Прикрепление Порядок сброса Отсоединение Выполните сброс настроек устройства в течение 5 секунд после отсоединения передней панели. Основные сведения Начало эксплуатации Отмена демонстрации При первом включении питания (или для параметра [FACTORY RESET] установлено значение [YES] , см. стр. 5) на дисплее отображается следующая информация: “CANCEL DEMO” “PRESS” “VOLUME KNOB” 1 Нажмите ручку регулировки громкости. В качестве начальной настройки выбрано значение [YES]

2 Нажмите ручку регулировки громкости еще раз. Отображается надпись “DEMO OFF”. Установка часов и даты

Нажмите и удерживайте нажатой кнопку . 2 Поверните ручку регулировки громкости для выбора элемента [CLOCK] , а затем нажмите ее.Чтобы настроить часы 3 Поверните ручку регулировки громкости для выбора элемента [CLOCKADJUST] , а затем нажмите ее. 4 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. Установите время в порядке “Час” “Минута”. 5 Поверните ручку регулировки громкости для выбора элемента [CLOCK FORMAT] , а затем нажмите ее. 6 Поверните ручку регулировки громкости для выбора [12H] [24H] , а затем нажмите ее.Чтобы установить дату 7 Поверните ручку регулировки громкости для выбора элемента [DATESET] , а затем нажмите ее. 8 Поворачивайте ручку регулировки громкости, чтобы выбрать значения параметров, а затем нажмите ее. Установите дату в порядке “День” “Месяц” “Год”.

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) 9 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

Задание базовых настроек

Нажмите и удерживайте нажатой кнопку . 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX] [SYSTEM] [KEY BEEP] (Не применимо, когда выбран 3-полосный кроссовер.) (Стр. 23) [ON]: Включение звука нажатия кнопки. ; [OFF]: Выключение. [SOURCE SELECT] [AM SRC] *1 [ON]: Включение варианта AM при выборе источника. ; [OFF]: Отключение. (Стр. 6) [SPOTIFY SRC]*1 [ON]: Включение варианта SPOTIFY/SPOTIFY BT при выборе источника. ; [OFF]: Отключение. (Стр. 10) [BTAUDIO SRC]*1 [ON]: Включение варианта BT AUDIO при выборе источника. ; [OFF]: Отключение. (Стр. 19) [BUILT-IN AUX]*1 [ON]: Включение варианта AUX при выборе источника. ; [OFF]: Отключение. (Стр. 10)

[UPDATE SYSTEM] [F/W UP xxxx] [YES]: Запуск обновления встроенного программного обеспечения. ; [NO]: Отмена (обновление не запущено). Для получения более подробной информации об обновлении встроенного программного обеспечения посетите <http://www.jvc.net/cs/car/>. [FACTORY RESET] [YES]: Сброс всех настроек на значения по умолчанию (кроме сохраненных радиостанций). ; [NO]: Отмена. [CLOCK] [TIME SYNC] [ON]: Время часов автоматически настраивается с помощью данных времени на часах (CT) в сигнале FM Radio Data System. ; [OFF]: Отмена. [CLOCK DISPLAY] [ON]: Даже в выключенном состоянии на дисплее отображается текущее

[OFF]: Отмена. [ENGLISH] Выберите язык отображения для меню и в применимых случаях информации о музыке. По умолчанию выбрано значение [ENGLISH].

[DEMOMODE] [ON]: Автоматическое включение демонстрации на дисплее, если в течение около 15 секунд не выполняется никаких операций. ; [OFF]: Выключение. *1 Не отображается, если выбран соответствующий источник. *2 Только для KD-T812BT. Начало эксплуатации JS_JVC_KD_T812BT_E_RU.indd 5JS_JVC_KD_T812BT_E_RU.indd 5 25/7/2019 2:31:28 PM25/7/2019 2:31:28 PM6

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Радиоприемник При приеме тревожного сигнала по FM-вещанию устройство автоматически переключается на FM предупреждение. Поиск радиостанции

Нажмите кнопку B SRC несколько раз для выбора FM или AM. 2 Нажмите кнопку S / T для автоматического поиска радиостанции.

Нажмите и удерживайте нажатой кнопку S / T, пока символ “M” не начнет мигать, затем нажмите несколько раз для поиска радиостанции

Настройки в памяти Можно сохранять до 18 радиостанций FM и 6 радиостанций AM. Сохранение радиостанции При прослушивании радиостанции.... Нажмите и удерживайте нажатой одну из нумерованных кнопок (от 1 до 6).

1 Нажмите и удерживайте нажатой ручку регулировки громкости, пока не замигает текст “PRESETMODE”. 2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку. После сохранения станции отображается сообщение “MEMORY”. Выбор сохраненной радиостанции Нажмите одну из нумерованных кнопок (от 1 до 6).

1 Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора запрограммированного номера, а затем нажмите ручку. Другие настройки

Нажмите и удерживайте нажатой кнопку . 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX] [TUNER SETTING] [SSM] [SSM01–06]/[SSM07–12]/[SSM13–18]: Автоматическое программирование до 18 радиостанций FM. Текст “SSM” перестает мигать после сохранения первых 6 радиостанций. Выберите [SSM07–12]/[SSM13–18] для сохранения следующих 12 радиостанций. [LOCAL SEEK] [ON]: Поиск только радиостанций FM-диапазона с хорошим качеством

• Выполняемые настройки применяются только к выбранному источнику/ радиостанции. После переключения источника/радиостанции, настройки требуется выполнить еще раз. [IF BAND] [AUTO]: Повышение избирательности тюнера для устранения интерференционных помех от соседних FM-радиостанций. (Сопровождается потерей стереоэффекта.) ; [WIDE]: Могут возникать интерференционные помехи от соседних FM-радиостанций, но при этом качество звучания не будет ухудшаться и стереоэффект будет сохраняться. JS_JVC_KD_T812BT_E_RU.indd 6JS_JVC_KD_T812BT_E_RU.indd 6 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Радиоприемник [MONO SET] [ON]: Улучшение качества приема в FM-диапазоне (при этом стереоэффект может быть утрачен). ; [OFF]: Отмена. [NEWSSET]* [ON]: Устройство временно переключается на программу новостей, если она доступна. ; [OFF]: Отмена. [REGIONAL]* [ON]: Переключение на другую станцию только в определенном регионе с помощью элемента управления “AF”. ; [OFF]: Отмена. [AF SET]* [ON]: Автоматический поиск другой станции, транслирующей эту же программу в данной сети Radio Data System с более высоким качеством приема, если текущее качество приема является неудовлетворительным. ; [OFF]: Отмена. [TI] [ON]: Позволяет устройству временно переключаться в режим приема сообщений о движении на дорогах, когда эти сообщения доступны (загорается индикатор “TI”), во время прослушивания всех источников, кроме режима AM. ; [OFF]: Отмена. [PTY SEARCH]* Выберите код PTY (См. следующий раздел “Код PTY”). Если есть радиостанция, передающая в эфир программу того же кода PTY, что был выбран, осуществляется настройка на эту радиостанцию.

• Доступно для выбора, только когда выбран источник FM. Код PTY [NEWS] , [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (музыка), [ROCK M] (музыка), [EASY M] (музыка), [LIGHT M] (музыка), [CLASSICS], [OTHER M] (музыка), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (музыка), [OLDIES], [FOLK M] (музыка), [DOCUMENT] CD/USB/iPod Установка диска Извлечение диска Верхняя сторона Происходит автоматическая смена источника на CD, и начинается воспроизведение. Подключение устройства USB Устройство USB Входной USB-разъем Кабель USB 2.0* (имеется в продаже) Происходит автоматическая смена источника на USB, и начинается воспроизведение.

• Не оставляйте кабель в автомобиле, когда он не используется. JS_JVC_KD_T812BT_E_RU.indd 7JS_JVC_KD_T812BT_E_RU.indd 7 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PM8

Нажмите и удерживайте нажатой кнопку S / T. Выбор дорожки или

Нажмите кнопку S / T. Выбор папки*1 Нажмите кнопку 2 J / 1 K. Воспроизведение в режиме повтора*2 Нажмите кнопку 4 B несколько раз. [TRACK REPEAT]

Звуковой компакт-диск [TRACK REPEAT]

iPod Воспроизведение в случайном порядке*2 Нажмите кнопку 3 A несколько раз. [ALL RANDOM]

Звуковой компакт-диск [FOLDERRANDOM]

iPod *1 Для CD: Только для файлов MP3/WMA/AAC. Эта функция не работают для устройства iPod. *2 Для iPod: Применимо, только если выбрано [HEAD MODE]. (Стр. 9) CD/USB/iPod Подключите iPod/iPhone (для KD-T812BT) Входной USB-разъем Аксессуар устройства iPod/iPhone* iPod/ iPhone Происходит автоматическая смена источника на iPod USB, и начинается воспроизведение.

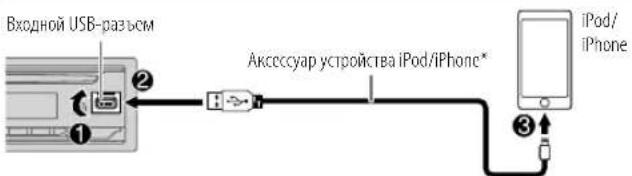

• Вы также можете подключить iPod/iPhone через Bluetooth. (Стр. 13)

• Не оставляйте кабель в автомобиле, когда он не используется. Основные операции Доступные для выбора источники:

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Выбор музыкального диска Когда источником является USB, последовательно нажимайте 5 MODE. Будут воспроизводиться песни, сохраненные на следующем диске.

• Выбранная внутренняя или внешняя память смартфона (запоминающее устройство большой емкости).

• Выбранный привод устройства с несколькими приводами. Выбор режима управления Когда выбран источник iPod USB (или источник iPodBT), последовательно нажимайте 5 MODE. [HEAD MODE] : Управление устройством iPod/iPhone с данного устройства. [IPHONE MODE] : Управление устройством iPod/iPhone с самого iPod/iPhone. Однако с помощью устройства по-прежнему можно выполнять операции: паузы/воспроизведения, пропуска файлов, быстрой перемотки вперед или назад. Выбор файла для воспроизведения Из папки или списка

• Для iPod применимо, только когда выбрано [HEADMODE]

1 Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора папки/списка, а затем нажмите ручку. 3 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку. Начинается воспроизведение выбранного файла. CD/USB/iPod Быстрый поиск (применимо только для источника CD и источника USB) Если у вас имеется большое количество файлов, вы можете выполнить быстрый поиск по ним. 1 Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора папки/списка, а затем нажмите ручку. 3 Для быстрого просмотра списка быстро поворачивайте ручку регулировки громкости. 4 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку. Начинается воспроизведение выбранного файла. Поиск по алфавиту (применимо только для источника iPodUSB и источника iPodBT) Вы можете выполнить поиск файла по первому символу в имени.

• Для iPod применимо, только когда выбрано [HEADMODE]

1 Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора списка, а затем нажмите ручку. 3 Нажмите 2 J / 1 K или быстро поверните ручку регулировки громкости, чтобы выбрать желаемый символ (A–Z, 0–9, OTHERS). Выберите “OTHERS”, если первый символ отличается от A–Z, 0–9. 4 Нажмите ручку регулировки громкости, чтобы запустить поиск. Отобразятся файлы (в алфавитном порядке) с символами, которые вы искали, или с похожими символами. 5 Поверните ручку регулировки громкости для выбора файла, а затем нажмите ручку. Начинается воспроизведение выбранного файла.

• Для возврата к предыдущему элементу настройки нажмите кнопку

• Для отмены нажмите и удерживайте нажатой кнопку

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Вы можете прослушивать музыку с портативного аудиопроигрывателя через дополнительный входной разъем. Подготовка:

[SOURCE SELECT] . (Стр. 5) Начало прослушивания

Подключите портативный аудиопроигрыватель (имеется в продаже). Мини-стереоразъем 3,5 мм с разъемом в форме буквы “L” (имеется в продаже) Портативный аудиопроигрыватель Дополнительный входной разъем 2 Нажмите кнопку B SRC несколько раз для выбора AUX. 3 Включите портативный аудиопроигрыватель и начните воспроизведение. Используйте мини-стереоразъем с 3 контактами для обеспечения оптимального качества выходного аудиосигнала. AUX Spotify Вы можете прослушивать Spotify на следующем устройстве.

• KD-T812BT: iPhone/iPod touch (через Bluetooth или через входной USB-разъем) или устройство Android (через Bluetooth)

• KD-T716BT: Устройство Android (через Bluetooth) Подготовка:

• Установите последнюю версию приложения Spotify на ваше устройство (iPhone/iPod touch или устройство Android), затем создайте учетную запись и войдите в Spotify.

[SOURCE SELECT] . (Стр. 5) Начало прослушивания

Запустите приложение Spotify на вашем устройстве. 2 Подсоедините ваше устройство к входному USB-разъему. Входной USB-разъем Аксессуар устройства iPhone/iPod touch* iPhone/ iPod touch Вы также можете подключить iPhone/iPod touch или устройство Android через Bluetooth. (Стр. 13)

• При подключении через Bluetooth убедитесь в том, что входной USB-разъем не подключен ни к какому устройству. 3 Нажмите кнопку B SRC несколько раз, чтобы выбрать SPOTIFY (для iPhone/iPod touch) или SPOTIFY BT (для устройства Android). Воспроизведение принимаемого вещания начнется автоматически

• Не оставляйте кабель в автомобиле, когда он не используется. KD-T812BT: JS_JVC_KD_T812BT_E_RU.indd 10JS_JVC_KD_T812BT_E_RU.indd 10 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Задача На передней панели Воспроизведение/пауза Нажмите ручку регулировки громкости. Пропуск дорожки Нажмите кнопку S*1 / T. Выбор большие пальцы вверх или большие пальцы вниз*2 Нажмите кнопку 2 J / 1 K. Запустить радио Нажмите и удерживайте нажатой кнопку 5. Воспроизведение в режиме повтора*3 Нажмите кнопку 4 B несколько раз.

[ALLREPEAT], [ONE REPEAT]*1, [REPEATOFF]

Воспроизведение в случайном порядке*3 Нажмите кнопку 3 A несколько раз *1. [ALLRANDOM], [RANDOMOFF] *1 Доступно только для пользователей с премиум аккаунтом. *2 Данная функция доступна только для дорожек в режиме Радио. Если выбраны большие пальцы вниз, текущая дорожка пропускается. *3 Доступно только для дорожек в списках воспроизведения. Сохранение информации о любимых песнях Во время прослушивания радио через Spotify... Нажмите и удерживайте ручку регулировки громкости. Отобразится “SAVED” и информация будет сохранена в “Your Music (Ваша музыка)” или “Your Library (Ваша библиотека)” в вашем аккаунте на Spotify. Чтобы удалить из памяти, повторите ту же процедуру. Отобразится “REMOVED” и информация будет удалена из “Your Music (Ваша музыка)” или “Your Library (Ваша библиотека)” в вашем аккаунте на Spotify. Spotify Поиск песни или радиостанции

Нажмите кнопку . 2 Поверните ручку регулировки громкости для выбора типа списка, а затем нажмите ручку. Отображаемые типы списков отличаются в зависимости от информации, переданной со Spotify. 3 Поверните ручку регулировки громкости для выбора желаемой песни или радиостанции, затем нажмите ручку. Вы можете быстро просматривать список, быстро поворачивая ручку регулировки громкости. Для отмены нажмите и удерживайте нажатой кнопку

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Использование других приложений JVC Remote приложение Вы можете управлять автомобильным приемником JVC со следующего устройства с помощью приложения JVC Remote.

• KD-T812BT: iPhone/iPod touch (через Bluetooth или через входной USB-разъем) или устройство Android (через Bluetooth)

• KD-T716BT: Устройство Android (через Bluetooth) Для получения дополнительной информации посетите <http://www.jvc.net/cs/car/>. Подготовка: Установите последнюю версию приложения JVC Remote на ваше устройство до его подключения. Как начать пользоваться приложением JVC Remote

Запустите приложение JVC Remote на вашем устройстве. 2 Подключите ваше устройство.

• Для устройство Android: Выполните сопряжение устройства Android с данным устройством через Bluetooth. (Стр. 13)

• Для iPhone/iPod touch: Подсоедините iPhone/iPod touch к входному USB-разъему. (Стр. 8)

Выполните сопряжение устройства iPhone/iPod touch с данным устройством через Bluetooth. (Стр. 13) (Убедитесь в том, что входной USB-разъем не подключен ни к какому устройству.) 3 Выберите устройство для использования из меню. См. следующий раздел “Настройки для использования приложения JVC Remote”. Для KD-T812BT: По умолчанию выбрано значение [ANDROID]

Настройки для использования приложения JVC Remote

Нажмите и удерживайте нажатой кнопку . 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX] [REMOTE APP] [SELECT] (Для KD-T812BT) Выберите устройство ( [IOS] или [ANDROID]) для использования приложения. [IOS] [YES]: Выбор устройства iPhone/iPod touch для использования приложения через Bluetooth или подключения через входной USB-разъем. ; [NO]: Отмена. Если выбрано [IOS], выберите источник iPod BT (или источник iPod USB, если ваш iPhone/iPod touch подключен через входной USB-разъем), чтобы активировать приложение.

• Соединение с приложением может быть прервано или разорвано, если: – вы переключите с источника iPod BT на любой источник воспроизведения, подключенный через входной USB-разъем. – вы переключите с источника iPod USB на источник iPod BT. [ANDROID] [YES]: Выбор устройство Android для использования приложения через Bluetooth. ; [NO]: Отмена. [ANDROID LIST] Выбор устройство Android для использования из списка.

• Для KD-T812BT: Отображается только в том случае, если для параметра [ANDROID] в [SELECT] установлено значение [YES]. [STATUS] Отображение состояния выбранного устройства. [IOS CONNECTED]: Вы можете использовать приложение с помощью iPhone/iPod touch, подключенного через Bluetooth или входной USB-разъем. [IOS NOT CONNECTED]: Отсутствует устройство iOS, подключенное для использования приложения. [ANDROID CONNECTED]: Вы можете использовать приложение с помощью устройства устройство Android, подключенного через Bluetooth. [ANDROID NOT CONNECTED]: Отсутствует устройство Android, подключенное для использования приложения. JS_JVC_KD_T812BT_E_RU.indd 12JS_JVC_KD_T812BT_E_RU.indd 12 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Сопряжение и подключение устройства Bluetooth в

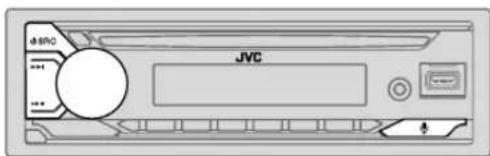

Для включения устройства нажмите B SRC. 2 На устройстве Bluetooth найдите и выберите название используемого приемника (“KD-T812BT”/“KD-T716BT”). На дисплее мигает надпись “BT PAIRING”.

• Для некоторых устройств Bluetooth может потребоваться ввод персонального идентификационного кода (PIN) непосредственно после

3 В зависимости от отображаемых на экране данных, выполните действие (A) или (B). Некоторые устройства Bluetooth могут иметь процедуру сопряжения, которая отличается от указанной ниже. (A) “Имя устройства” “XXXXXX” “VOL–YES” “BACK–NO” “XXXXXX” — это ключ доступа, состоящий из 6 цифр, который случайным образом формируется во время каждого сопряжения. Убедитесь, что ключи доступа, отображающиеся на данном устройстве и устройстве Bluetooth, одинаковы. Нажмите ручку регулировки громкости для подтверждения ключа

Используйте устройство Bluetooth для подтверждения ключа

(B) “Имя устройства” “VOL–YES” “BACK–NO” Нажмите ручку регулировки громкости, чтобы запустить сопряжение.

• При прокрутке на экране сообщения “PAIRING” “PIN 0000” введите PIN-код “0000” на устройстве Bluetooth. Перед сопряжением можно установить нужный PIN-код. (Стр. 17)

• Если отображается только сообщение “PAIRING”, с помощью устройства Bluetooth подтвердите сопряжение. Сообщение “PAIRING COMPLETED” отображается при завершении сопряжения, а при установке соединения Bluetooth загорается символ “ O ”.

• Загорится (загорятся) индикатор(ы) “ ” и/или “ ”. Bluetooth®

• В зависимости от версии Bluetooth, операционной системы и версии встроенного программного обеспечения, функции Bluetooth могут не работать с данным устройством.

• Для выполнения следующих операций обязательно включите функцию Bluetooth на вашем устройстве.

• Окружающая среда оказывает влияние на состояние сигнала. Bluetooth — Подключение Поддерживаемые профили Bluetooth – Hands-Free Profile — профиль громкой связи (HFP) – Advanced Audio Distribution Profile — профиль расширенного распространения звука (A2DP) – Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением (AVRCP) – Serial Port Profile — профиль последовательного порта (SPP) – Phonebook Access Profile — профиль доступа к телефонной книге (PBAP) Поддерживаемые кодеки Bluetooth – Sub Band Codec (SBC) – Advanced Audio Coding (AAC) Подключение микрофона Настройка угла

При необходимости закрепите с помощью зажимов шнура (не входят в комплект

Входной разъем микрофона Микрофон (входит в комплект поставки) Задняя панель JS_JVC_KD_T812BT_E_RU.indd 13JS_JVC_KD_T812BT_E_RU.indd 13 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PM14

• Данное устройство поддерживает SSP (Secure Simple Pairing).

• Всего можно зарегистрировать (выполнить сопряжение) до пяти устройств.

• После сопряжения устройство Bluetooth останется зарегистрированным в устройстве даже при сбросе его настроек. Чтобы удалить сопряженное устройство, см. [DEVICE DELETE] на стр. 17.

• Одновременно могут быть подключены не более двух телефонов Bluetooth и одно аудиоустройство Bluetooth. Чтобы подключить или отключить зарегистрированное устройство, см. [PHONE SELECT]

[BT MODE] . (Стр. 17) Однако в режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами. (Стр. 19)

• Некоторые устройства Bluetooth могут автоматически выполнять подключение после сопряжения. Подключите такое устройство вручную.

• Когда заряд батареи подсоединенного устройства Bluetooth становится низким, отображается “Имя устройства” “LOW BATTERY”.

• Подробные сведения см. в руководстве устройства Bluetooth. Автоматическое сопряжение (для KD-T812BT) При подсоединении устройства iPhone/iPod touch к входному USB-разъему запрос на сопряжение (через Bluetooth) автоматически активируется, если для параметра [AUTO PAIRING] установлено значение [ON] . (Стр. 17) Нажмите ручку регулировки громкости для сопряжения после того, как подтвердите имя устройства. Bluetooth — Мобильный телефон Прием вызова При поступлении входящего вызова:

• Кнопки будут мигать в соответствии с шаблоном мигания, выбранным вами в [RING ILLUMI] . (Стр. 16)

• Устройство отвечает на вызов автоматически, если для параметра [AUTO ANSWER] установлено выбранное время. (Стр. 16) Во время вызова:

• Кнопки прекращают мигать.

• Если вы отключите устройство или отсоедините переднюю панель, соединение Bluetooth будет разорвано. Bluetooth® JS_JVC_KD_T812BT_E_RU.indd 14JS_JVC_KD_T812BT_E_RU.indd 14 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Следующие операции могут отличаться или быть недоступными в зависимости от подключенного телефона. Задача На передней панели Первый входящий вызов... Ответ на вызов

или ручку регулировки

Отклонение вызова Нажмите и удерживайте

регулировки громкости. Завершение вызова Нажмите и удерживайте

регулировки громкости. Во время разговора при первом входящем вызове... Ответ на другой входящий вызов и удержание текущего вызова

или ручку регулировки

Отклонение другого входящего

Нажмите и удерживайте

регулировки громкости. При наличии двух активных вызовов... Завершение текущего вызова и активация удерживаемого

Нажмите и удерживайте

регулировки громкости. Переключение между текущим вызовом и удерживаемым

Настройка громкости телефона*1 [00]

Во время вызова поверните ручку регулировки громкости. Переключение между режимами громкой связи и частного разговора*2 Во время вызова нажмите

*1 Эта настройка не влияет на уровень громкости других источников. *2 Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth. Улучшение качества голосовой связи Во время разговора по телефону... 1 Нажмите и удерживайте нажатой кнопку . 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX] [MIC GAIN] От [LEVEL –10] до [LEVEL +10] ([LEVEL –04]): Чувствительность микрофона увеличивается с увеличением числа. [NR LEVEL] От [LEVEL –05] до [LEVEL +05] ([LEVEL 00]): Настраивайте уровень подавления шума, пока шум не будет минимальным во время телефонного разговора. [ECHO CANCEL] От [LEVEL –05] до [LEVEL +05] ([LEVEL 00]): Настраивайте задержку эхоподавления, пока эхо не будет минимальным во время телефонного разговора. Выполнение настроек для приема вызовов

Нажмите для включения режима Bluetooth. 2 Поверните ручку регулировки громкости для выбора элемента (cтр.16), а затем нажмите ручку. 3 Повторяйте действие 2 до тех пор, пока не будет выбран или активирован необходимый элемент. Для возврата к предыдущему элементу настройки нажмите кнопку

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) По умолчанию: [XX] [SETTINGS] [AUTO ANSWER] От [01SEC] до [30SEC]: Автоматический ответ на входящий вызов через выбранное время (в секундах). ; [OFF]: Отмена. [RING ILLUMI] От [BLINK01] до [BLINK05] ([BLINK02]): Выбор шаблона мигания кнопок для оповещения при входящем вызове. ; [OFF]: Отмена. Выполнение вызова Вы можете выполнять вызов из истории вызовов, из телефонной книги или через набор номера. Вызов по голосовой команде также возможен, если ваш мобильный телефон поддерживает эту функцию. 1 Нажмите для включения режима Bluetooth. Отобразится “(Имя первого устройства)”.

• Если подключены два телефона Bluetooth, нажмите еще раз, чтобы переключить на другой телефон. Отобразится “(Имя второго устройства)”. 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/ активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. Для возврата к предыдущему элементу настройки нажмите кнопку

Bluetooth® [RECENT CALL] (Применимо, только если телефон поддерживает PBAP.)

Нажмите ручку регулировки громкости для выбора имени или номера

• “<” указывает на входящий вызов, “>” указывает на исходящий вызов, а “M” указывает на пропущенный вызов.

• При отсутствии записей в журнале вызовов или номеров вызовов отображается сообщение “NO HISTORY”.

Нажмите ручку регулировки громкости, чтобы выполнить вызов. [PHONEBOOK] (Применимо, только если телефон поддерживает PBAP.)

для выбора нужного знака (A–Z, 0–9 и OTHERS).

• “OTHERS” отображается, если первый символ отличается от A–Z, 0–9.

Поверните ручку регулировки громкости для выбора имени, а затем нажмите

Поверните ручку регулировки громкости для выбора номера телефона, а затем нажмите ее для вызова.

• Для использования телефонной книги с данным устройством обязательно разрешите доступ или перенесите ее с вашего смартфона. Процедура может отличаться в зависимости от подключенного телефона.

• Данное устройство может отображать только неакцентированные буквы. (Акцентированные буквы, такие как “Ú”, будут отображаться как “U”.) [DIAL NUMBER]

Поверните ручку регулировки громкости и выберите число (0 – 9) или символ

для переноса позиции ввода. Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод номера телефона.

Нажмите ручку регулировки громкости, чтобы выполнить вызов. [VOICE] Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона. (Также см. следующий раздел “Выполнение вызова с помощью распознавания голоса”.) Выполнение вызова с помощью распознавания голоса 1 Нажмите и удерживайте для активации функции распознавания голоса подсоединенного телефона. 2 Произнесите имя контакта, которому нужно позвонить, или голосовую команду для управления функциями телефона.

• Поддерживаемые функции распознавания голоса зависят от телефона. Подробные сведения см. в руководстве подключенного телефона. JS_JVC_KD_T812BT_E_RU.indd 16JS_JVC_KD_T812BT_E_RU.indd 16 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Сохранение контакта в памяти Вы можете сохранить до 6 контактов под нумерованными кнопками (от 1 до 6). 1 Нажмите для включения режима Bluetooth. 2 Поверните ручку регулировки громкости для выбора [RECENTCALL]

[DIALNUMBER] , а затем нажмите ее. 3 Поверните ручку регулировки громкости для выбора контакта или ввода номера телефона. Если контакт выбран, нажмите ручку регулировки громкости для отображения номера телефона. 4 Нажмите и удерживайте нажатой одну из нумерованных кнопок (от 1 до 6). После сохранения контакта отображается сообщение “MEMORY P(выбранный запрограммированный номер)”. Чтобы удалить контакт из памяти, в действии 2 выберите [DIALNUMBER]

сохраните пустой номер. Выполнение вызова на зарегистрированный номер

Нажмите для включения режима Bluetooth. 2 Нажмите одну из нумерованных кнопок (от 1 до 6). 3 Нажмите ручку регулировки громкости, чтобы выполнить вызов. При отсутствии сохраненных в памяти контактов отображается сообщение “NO PRESET”. Настройки режима Bluetooth

Нажмите и удерживайте нажатой кнопку . 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

Bluetooth® По умолчанию: [XX] [BT MODE] [PHONE SELECT] Выбор телефона или аудиоустройства для подключения или отключения.

” отображается перед именем устройства при установлении соединения.

” отображается перед текущим воспроизводимым аудиоустройством.

• Вы можете одновременно подключать не более двух телефонов Bluetooth и одного аудиоустройства Bluetooth. [AUDIO SELECT] [DEVICE DELETE]

Поверните ручку регулировки громкости для выбора удаляемого устройства, а затем нажмите ручку.

Поверните ручку регулировки громкости для выбора [YES] или [NO], а затем нажмите ее.

(0000) Изменение PIN-кода (до 6 цифр).

Для выбора номера поверните ручку регулировки громкости.

для переноса позиции ввода. Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод PIN-кода.

Нажмите ручку регулировки громкости для подтверждения. [RECONNECT] [ON]: Устройство автоматически повторно подключается, когда устройство Bluetooth, подключавшееся последним, находится в зоне связи. ; [OFF]: Отмена. [AUTO PAIRING] (Для KD-T812BT) [ON]: Устройство автоматически выполняет сопряжение с поддерживаемым устройством Bluetooth (iPhone/iPod touch), когда оно подключено к входному разъему USB. В зависимости от операционной системы подключенного устройства, данная функция может не работать. ; [OFF]: Отмена. [INITIALIZE] [YES]: Инициализирует все настройки Bluetooth (включая сохраненное сопряжение, телефонную книгу и т. д.). ; [NO]: Отмена. [INFORMATION] [MYBTNAME]: Отображение имени используемого приемника (“KD-T812BT”/“KD-T716BT”). ; [MYADDRESS]: Отображает адрес этого устройства. JS_JVC_KD_T812BT_E_RU.indd 17JS_JVC_KD_T812BT_E_RU.indd 17 25/7/2019 2:31:29 PM25/7/2019 2:31:29 PM18

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Режим проверки совместимости Bluetooth Можно проверить подключение поддерживаемого профиля между устройством Bluetooth и данным устройством.

• Убедитесь в отсутствии какого-либо сопряженного устройства Bluetooth. 1 Нажмите и удерживайте нажатой кнопку . Отображается сообщение “BLUETOOTH” “CHECK MODE”. На дисплее прокручивается сообщение “SEARCH NOW USING PHONE” “PIN IS 0000”. 2 На устройстве Bluetooth найдите и выберите название используемого приемника (“KD-T812BT”/“KD-T716BT”) в течение 3минут. 3 В зависимости от отображаемых на экране данных, выполните действие (A), (B) или (C). (A) “PAIRING” “XXXXXX” (6-значный ключ доступа): Убедитесь, что на данном устройстве и устройстве Bluetooth отображается одинаковый ключ доступа, затем на устройстве Bluetooth подтвердите ключ

(B) “PAIRING” “PIN IS 0000”: Введите “0000” на устройстве Bluetooth. (C) “PAIRING”: Используйте устройство Bluetooth для подтверждения сопряжения. После успешного выполнения сопряжения отображается сообщение “PAIRING OK” “Имя устройства” и запускается проверка совместимости Bluetooth. Если отобразится сообщение “CONNECT NOW USING PHONE”, выполняя операции на устройстве Bluetooth, разрешите доступ к телефонной книге, чтобы продолжить. На дисплее мигает надпись “TESTING”. Bluetooth® Результаты подключения мигают на экране. “PAIRING OK” и/или “HANDS-FREE OK”*1 и/или “AUD.STREAM OK”*2 и/или “PBAP OK”*3: Совместимо *1 Совместимо с профилем громкой связи (HFP) *2 Совместимо с профилем расширенного распространения звука (A2DP) *3 Совместимо с профилем доступа к телефонной книге (PBAP) Через 30 секунд отобразится сообщение “PAIRING DELETED”, показывающее, что сопряжение было удалено, и устройство выйдет из режима проверки.

• Для отмены нажмите и удерживайте в нажатом положении B SRC, чтобы отключить питание, затем снова включите питание. JS_JVC_KD_T812BT_E_RU.indd 18JS_JVC_KD_T812BT_E_RU.indd 18 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Bluetooth — Звук В режиме источника BT AUDIO вы можете подключать до пяти аудиоустройств Bluetooth и переключать между этими пятью устройствами. Прослушивание аудиопроигрывателя через Bluetooth

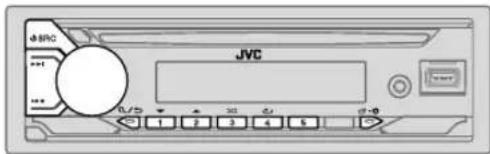

Нажмите кнопку B SRC несколько раз для выбора BT AUDIO.

• Для KD-T716BT: Нажатие напрямую переключает в BT AUDIO. 2 Управляйте аудиопроигрывателем по Bluetooth, чтобы начать воспроизведение. Задача На передней панели Воспроизведение/пауза Нажмите ручку регулировки громкости. Выбор группы/папки Нажмите кнопку 2 J / 1 K. Переход назад/Переход вперед Нажмите кнопку S / T. Перемотка назад или вперед Нажмите и удерживайте нажатой кнопку S / T. Воспроизведение в режиме

Нажмите кнопку 4 несколько раз. [TRACKREPEAT], [ALLREPEAT], [GROUPREPEAT]*1, [REPEATOFF] Воспроизведение в случайном

Нажмите кнопку 3 несколько раз. [GROUPRANDOM]*1, [ALLRANDOM], [RANDOMOFF] Bluetooth® Задача На передней панели Выбор файла из папки/списка См. “Выбор файла для воспроизведения” на стр. 9. Переключение между подключенными аудиоустройствами Bluetooth Нажмите кнопку 5.*2 *1 В зависимости от подключенного устройства, некоторые устройства могут не поддерживать эту

*2 Нажатие кнопки “Play” на самом подключенном устройстве также вызывает переключение звука, выводимого с устройства. Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном устройстве. Прослушивание iPod/iPhone через Bluetooth (для KD-T812BT) Вы можете прослушивать песни с iPod/iPhone через Bluetooth на данном устройстве. Нажмите кнопку B SRC несколько раз для выбора iPodBT.

• Вы можете управлять iPod/iPhone таким же образом, как устройством iPod/ iPhone через входной USB-разъем. (Стр. 8)

• Если вы подсоедините iPod/iPhone к входному USB-разъему во время прослушивания источника iPod BT, источник автоматически переключится на источник iPod USB.

B SRC, чтобы выбрать источник iPod BT, если устройство все еще подключено через Bluetooth. JS_JVC_KD_T812BT_E_RU.indd 19JS_JVC_KD_T812BT_E_RU.indd 19 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PM20

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) AMAZON ALEXA (для KD-T812BT) Alexa представляет собой голосовой облачный сервис, разработанный компанией Amazon. Вы можете попросить Alexa воспроизвести музыку, получить прогноз погоды, информацию о ситуации на дорогах, управлять приборами для умного дома, сделать покупки на Amazon, выполнить поиск в Интернете, задать напоминания и т. д. Подготовка:

• Создайте учетную запись на <www.amazon.com>.

• Установите последнюю версию мобильного приложения Alexa на ваше устройство (iPhone/iPod touch или устройство Android), затем войдите в приложение.

• Обязательно включите интернет-соединение на вашем смартфоне. Первоначальная настройка Для устройство Android 1 Выполните сопряжение вашего устройства с данным устройством через Bluetooth. (Стр.13) 2 Запустите мобильное приложение Alexa на вашем устройстве. 3 Выполните сопряжение устройства с мобильным приложением Alexa. Выполните Опцию A или Опцию B. Для iPhone/iPod touch 1 Выполните сопряжение вашего устройства с данным устройством через Bluetooth. (Стр.13) 2 Запустите мобильное приложение Alexa на вашем устройстве. 3 Нажмите на данном устройстве, чтобы перейти на источник ALEXA.

• Вы также можете нажать B SRC несколько раз для выбора источника iPod BT. 4 Выполните сопряжение устройства с мобильным приложением Alexa. Выполните Опцию A или Опцию B. Опция A: Прямая ссылка Перейдите по следующему URL-адресу или отсканируйте QR-код смартфоном: http://www.jvc.net/car/alexa Опция B: Сопряжение вручную 1 Запустите мобильное приложение Alexa и перейдите на закладку “Devices (Устройства)”. 2 Коснитесь значка “ + ” в верхнем правом углу. 3 Коснитесь “Add Device (Добавить устройство)”. 4 Коснитесь “Automotive Accessory (Автомобильный аксессуар)” или “Headphones (Наушники)” в списке типов устройств. 5 Коснитесь названия вашего приемника (“KD-T812BT”) и следуйте инструкциям. После завершения процесса настройки мобильное приложение Alexa установит соединение с данным устройством.

• Соединение Alexa может разорваться, если: – разорвано соединение профиля A2DP – Bluetooth отсоединено – устройство выключено – при любых иных состояниях в зависимости от подключенного устройства. Чтобы вновь установить соединение Alexa, восстановите соединение профиля A2DP.

• Соединение Alexa не может быть установлено, если вы: – переустановили мобильное приложение Alexa – удалили сопряженное устройство и выполнили сопряжение вновь (для устройство Android) Чтобы вновь установить соединение Alexa, снова выполните процедуру

• Вы можете проверить соединение Alexa из мобильного приложения Alexa. Если название данного устройства отображается на экране “ALL DEVICES”, нет необходимости снова выполнять процедуру настройки. JS_JVC_KD_T812BT_E_RU.indd 20JS_JVC_KD_T812BT_E_RU.indd 20 10/21/2019 8:42:12 AM10/21/2019 8:42:12 AMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Начало прослушивания В режиме ожидания Alexa... 1 Нажмите на данном устройстве, чтобы активировать Alexa. На дисплее отображается: “LISTENING...”. 2 Общайтесь с Alexa через подключенный микрофон. (Стр.13) 3 Во время воспроизведения музыки в режиме источника ALEXA вы можете выполнять следующие операции: Задача На передней панели Воспроизведение/пауза Нажмите ручку регулировки громкости. Переход назад/Переход вперед Нажмите кнопку S / T. Во время воспроизведения музыки нажимайте , чтобы поставить музыку на паузу и активировать Alexa. Теперь вы можете начать общаться с Alexa. Основные операции Когда соединение Alexa установлено... 1 Нажмите на данном устройстве, чтобы говорить с Alexa. На дисплее отображается: “ALEXA” “LISTENING...”. 2 Общайтесь с Alexa через подключенный микрофон. (Стр.13) “THINKING...” отображается, когда Alexa обрабатывает ваш голосовой

“SPEAKING...” отображается, когда Alexa отвечает на ваш голосовой запрос. Когда Alexa находится в режиме ожидания, отображается “ALEXA” или информация, такая как время воспроизведения, название песни и т. п.

• Для возврата к источнику, использовавшемуся до ALEXA, нажмите B SRC.

• Чтобы активировать Alexa, нажмите

• Чтобы отменить текущее состояние прослушивания, нажмите

• Чтобы отменить текущие состояния обработки/ответа на запрос и перейти к состоянию прослушивания, нажмите

• Одновременно может использоваться только одно соединение Alexa.

• “DISCONNECTED” отображается, если устройство отсоединяется от мобильного приложения Alexa или соединение Bluetooth разрывается. AMAZON ALEXA (для KD-T812BT) JS_JVC_KD_T812BT_E_RU.indd 21JS_JVC_KD_T812BT_E_RU.indd 21 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PM22

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Звуковые настройки 1 Нажмите и удерживайте нажатой кнопку . 2 Чтобы выбрать элемент, поверните ручку регулировки громкости (см. следующую таблицу), затем нажмите ее. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

По умолчанию: [XX] [EQSETTING] [PRESET EQ] Выберите предварительно установленный режим эквалайзера, соответствующего музыкальному жанру.

• Чтобы использовать настройки, заданные в [EASYEQ] или [PROEQ],

Эквалайзер в зависимости от дорожных условий ([DRVN 3]/[DRVN 2]/ [DRVN 1]) усиливает определенные частоты в звуковом сигнале с целью снижения шума, слышимого извне автомобиля, или шума шин.

• Когда включена демонстрация на дисплее (изначально выбрано [ON], стр. 5), в качестве [PRESET EQ] автоматически выбирается [HARD ROCK]. – Если для параметра [DEMO MODE] установлено значение [OFF] (стр. 5),

[PRESET EQ] в качестве значения по умолчанию выбирается [FLAT]. [EASYEQ] Настройте собственные параметры звука.

• Настройки сохраняются в разделе [USER] в [PRESET EQ].

• Заданные настройки могут повлиять на текущие настройки [PROEQ]. [SUB.W SP]*1*2: От [00] до [+06] (По умолчанию: [+03] [SUB.W]*1*3: От [–50] до [+10] [00] [BASS]: От [LVL–09] до [LVL+09] [LVL00] [MID]: От [LVL–09] до [LVL+09] [LVL00] [TRE]: От [LVL–09] до [LVL+09] [LVL00]) [PRO EQ] Регулировка собственных настроек звука для каждого источника.

• Настройки сохраняются в разделе [USER] в [PRESET EQ].

• Заданные настройки могут повлиять на текущие настройки [EASYEQ]. [62.5HZ] От [LEVEL–09] до [LEVEL+09] ([LEVEL00]): Настройте уровень для сохранения в каждом источнике. (Перед выполнением настройки выберите источник, который необходимо настроить.) [ON]: Включение усиленных нижних частот. ; [OFF]: Отмена. [100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/

[6.3KHZ]/[10KHZ]/[16KHZ]

От [LEVEL–09] до [LEVEL+09] ([LEVEL00]): Настройте уровень для сохранения в каждом источнике. (Перед выполнением настройки выберите источник, который необходимо настроить.) [Q FACTOR] [1.35]/[1.50]/[2.00]: Настройка коэффициента качества. [AUDIO CONTROL] [BASS BOOST] От [LEVEL+01] до [LEVEL+05]: Выбор предпочитаемого уровня подъема нижних частот. ; [OFF]: Отмена. [LOUDNESS] [LEVEL01]/[LEVEL02]: Увеличение низких или высоких частот для получения хорошо сбалансированного звучания при низком уровне громкости. ; [OFF]: Отмена. JS_JVC_KD_T812BT_E_RU.indd 22JS_JVC_KD_T812BT_E_RU.indd 22 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PMРУССКИЙ

(Не применимо, когда выбран 3-полосный кроссовер.)

[SUB.W00] до [SUB.W+06] ([SUB.W+03]): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного через акустические провода. (Стр. 35) [PRE-OUT]*3 От [SUB.W–50] до [SUB.W+10] ([SUB.W00]): Регулировка уровня выходного сигнала низкочастотного динамика, подсоединенного к разъемам линейного выхода (REAR/SW) через внешний усилитель. (Стр. 35) [SUBWOOFER SET]*3 [ON]: Включение выходного сигнала низкочастотного динамика. ; [OFF]: Отмена. [FADER] (Не применимо, когда выбран 3-полосный кроссовер.)

[POSITIONR15] до [POSITIONF15] ([POSITION00]): Настройка выходного баланса передних и задних динамиков. [BALANCE]*4 От [POSITIONL15] до [POSITIONR15] ([POSITION00]): Настройка выходного баланса левых и правых динамиков. [VOLUME ADJUST] От [LEVEL–15] до [LEVEL+06] ([LEVEL00]): Программирование первоначального уровня громкости для каждого источника через сравнение с уровнем громкости FM. (Перед настройкой выберите источник, который необходимо настроить.) [AMPGAIN] [LOWPOWER]: Ограничение максимального уровня громкости значением 25. (Если максимальная мощность динамика меньше 50 Вт, выберите эту настройку, чтобы предотвратить повреждение динамиков.) ; [HIGHPOWER]: Максимальный уровень громкости — 35. [SPK/PREOUT] (Не применимо, когда выбран 3-полосный кроссовер.) В зависимости от способа подключения динамиков, выберите подходящую настройку для задания желаемого выхода. (См. “Настройки выхода на динамики” на стр. 24.) [SPEAKER SIZE] В зависимости от выбранного вами типа кроссовера (См. следующий

[X'OVER TYPE]), будут отображаться элементы настройки 2-полосового кроссовера или 3-полосового кроссовера. (См. “Настройки кроссовера” на стр. 24.) По умолчанию выбран тип 2-полосового кроссовера.

[DTA SETTINGS] Для настроек, см. “Настройки функции цифровой задержки сигнала” на стр. 26. [CAR SETTINGS] [X ‘ OVER TYPE] Внимание : Настройте уровень громкости перед тем, как изменять [X ' OVER TYPE], во избежание неожиданного повышения или понижения выходного уровня. [2-WAY] (Отображается только в том случае, если выбран параметр [3-WAY].) [YES]: Выбор типа 2-полосового кроссовера. ; [NO]: Отмена. [3-WAY] (Отображается только в том случае, если выбран параметр [2-WAY].) [YES]: Выбор типа 3-полосового кроссовера. ; [NO]: Отмена. [SOUND EFFECT] [SPACE ENHANCE] (Не применимо для источника FM/AM.) [SMALL]/[MEDIUM]/[LARGE]: Виртуальное улучшение звукового пространства. ; [OFF]: Отмена. [SND RESPONSE] [LEVEL1]/[LEVEL2]/[LEVEL3]: Виртуальное повышение реалистичности звучания. ; [OFF]: Отмена. [SOUND LIFT] [LOW]/[MIDDLE]/[HIGH]: Виртуальная регулировка позиции звука, воспроизводимого через динамики. ; [OFF]: Отмена. [VOL LINK EQ] [ON]: Усиление частоты в целью снижения шума, слышимого извне автомобиля, или шума шин. ; [OFF]: Отмена. [K2 TECHNOLOGY] (Не применимо для источника FM/AM и источника AUX.) [ON]: Улучшение качества звучания сжатых музыкальных данных. ; [OFF]: Отмена. *1 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON]. *2 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [SUB.W/SUB.W]. (Стр. 24) *3 Для 2-полосного кроссовера: Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (Стр. 24) *4 Эта настройка не влияет на выходной сигнал сабвуфера. JS_JVC_KD_T812BT_E_RU.indd 23JS_JVC_KD_T812BT_E_RU.indd 23 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PM24

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Звуковые настройки Настройки выхода на динамики

(Доступно, только если для параметра [X ' OVER TYPE ] установлено значение [2-WAY]) (cтр.23) Выберите настройку выхода на динамики [SPK/PRE OUT], в соответствии с методом подключения динамиков. Подсоединение через разъемы линейного выхода Для подключений через внешний усилитель (Стр. 35) Настройка в

Аудиосигнал через линейный выход REAR/SW [REAR/REAR] Выход на задние динамики

(по умолчанию) Выход сабвуфера

Выход сабвуфера Подсоединение через акустические провода Пользуясь данными настройками, вы также можете подключать динамики без использования внешнего усилителя и при этом по-прежнему иметь возможность выводить звук с низкочастотного динамика. (Стр. 35) Настройка в

Аудиосигнал через провод заднего динамика L (левый) R (правый) [REAR/REAR] Выход на задние динамики Выход на задние динамики

Выход на задние динамики Выход на задние динамики

Выход сабвуфера (Звук отключен) Если выбрано

[FADER] и для выбора доступен диапазон с [POSITION R15]

[POSITION00] . (Стр. 23) Настройки кроссовера Ниже приведены доступные элементы настройки для 2-полосового кроссовера и 3-полосового кроссовера.

Выбирайте тип кроссовера в соответствии с конфигурацией подключения динамиков. (Стр. 35) Если вы выберите неправильный тип:

• Динамики могут повредиться.

• Уровень выходного звука может быть чрезмерно высоким или низким. SPEAKER SIZE Выбирается в соответствии с размером подключенного динамика для обеспечения оптимальных характеристик.

• Настройки частоты и крутизны для кроссовера выбранного динамика устанавливаются автоматически.

[NONE] выбрано для следующего динамика в [SPEAKER SIZE] , настройка [X ‘ OVER] выбранного динамика не доступна. – 2-полосный кроссовер: [TWEETER]

[LPFFRQ] : Регулировка частоты кроссовера для выбранных динамиков (фильтр высоких частот или фильтр низких частот). Если выбрано [THROUGH] , все сигналы передаются на выбранные динамики.

Регулировка крутизны кроссовера. Доступно для выбора, только если для частоты кроссовера выбрана другая настройка, кроме [THROUGH]

[PHASE] : Выбор фазы выходного сигнала динамика в соответствии с выходным сигналом другого динамика.

Регулировка уровня выходного сигнала выбранного динамика. JS_JVC_KD_T812BT_E_RU.indd 24JS_JVC_KD_T812BT_E_RU.indd 24 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PMРУССКИЙ

[LPF SLOPE] [–06DB]/[–12DB] [PHASE] [REVERSE] (180°)/[NORMAL] (0°) [GAIN] От [–08DB] до [00DB] [WOOFER] *3 [LPF FRQ] [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/ [100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/ [THROUGH] [SLOPE] [–06DB]/[–12DB] [PHASE] [REVERSE] (180°)/[NORMAL] (0°) [GAIN] От [–08DB] до [00DB] *1 Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [REAR/REAR] или [REAR/SUB.W]. (Стр. 24) *2 Отображается только в том случае, если параметр [SPK/PREOUT] имеет значение [REAR/SUB.W] или [SUB.W/SUB.W]. (Стр. 24) *3 Отображается только в том случае, если параметр [SUBWOOFER SET] имеет значение [ON]. (Стр. 23) Звуковые настройки Настройки функции цифровой задержки сигнала Функция цифровой задержки сигнала устанавливает время задержки выходного сигнала динамика для создания более подходящих условий для вашего автомобиля.

• Для получения дополнительной информации см. “Определение времени задержки автоматически” на стр. 27. [DTA SETTINGS] [POSITION] Выбор позиции прослушивания (контрольная точка). [ALL]: Без компенсации ; [FRONT RIGHT]: Переднее правое сиденье ; [FRONT LEFT]: Переднее левое сиденье ; [FRONT ALL]: Передние

[FRONT ALL] отображается, только когда для параметра [X ' OVER TYPE] установлено значение [2-WAY]. (Стр. 23) [DISTANCE]*1 [0CM] до [610CM]: Тонкая регулировка расстояния для компенсации. [GAIN]*1 [–8DB] до [0DB]: Тонкая регулировка уровня выходного сигнала выбранного динамика. [DTA RESET] [YES]: Сброс настроек ([DISTANCE] и [GAIN]) выбранного параметра [POSITION] на значения по умолчанию. ; [NO]: Отмена. [CAR SETTINGS] Задайте тип вашего автомобиля и место расположения заднего динамика, чтобы выполнить настройки для [DTA SETTINGS]. [CAR TYPE] [COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/ [MINIVAN(LONG)]: Выбор типа автомобиля. ; [OFF]: Без компенсации. [R-SP LOCATION]*2 Выбор места расположения задних динамиков в автомобиле для расчета максимального расстояния от выбранной позиции прослушивания (контрольной точки).

[DOOR]/[REAR DECK]: Доступно для выбора, только когда для

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Звуковые настройки Определение времени задержки автоматически Если вы укажите расстояние от текущей заданной позиции прослушивания до каждого динамика, время задержки будет вычислено автоматически.

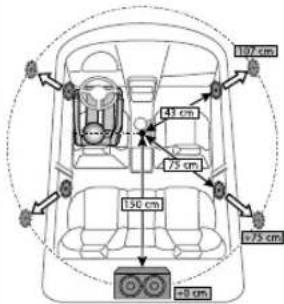

Задайте [POSITION] и определите позицию прослушивания в качестве контрольной точки (контрольной точкой [FRONT ALL] будет центр между правым и левым передними сиденьями).

Измерьте расстояния от контрольной точки до

Рассчитайте расстояние между самым дальним динамиком (сабвуфер на рисунке) и другими динамиками.

Установите значение [DISTANCE], вычисленное в шаге 3, для каждого отдельного динамика.

Отрегулируйте параметр [GAIN] для каждого отдельного динамика. Пример: Когда в качестве позиции прослушивания

[FRONT ALL] *1 Перед выполнением настройки выберите динамик: Когда выбран 2-полосный кроссовер: [FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]: – Параметры [REAR LEFT]

[SUBWOOFER] доступны для выбора, только если для параметров [REAR]

[SPEAKER SIZE] выбрано значение, отличное от [NONE] . (Стр. 25) Когда выбран 3-полосный кроссовер: [TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]: – Параметры [WOOFER] доступны для выбора, только если для параметров [WOOFER]

[SPEAKER SIZE] выбрано значение, отличное от [NONE] . (Стр. 25) *2 Отображается, только когда для параметра [X ' OVER TYPE ] установлено значение [2-WAY] (cтр. 23) и если для параметра [REAR] в [SPEAKER SIZE] выбрана настройка, отличная от [NONE]. (Стр. 25) Настройки дисплея Определение зоны для настроек яркости 1 Нажмите и удерживайте нажатой кнопку . 2 Поверните ручку регулировки громкости для выбора элемента (cтр.28), а затем нажмите ручку. 3 Повторяйте действие 2 до тех пор, пока не будет выбран/активирован желаемый элемент, или следуйте инструкциям, приведенным для выбранного элемента. 4 Нажмите для выхода. Для возврата к предыдущему элементу настройки нажмите кнопку

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) По умолчанию: [XX] [DISPLAY] [DIMMER] Затемнение подсветки. [OFF]: Затемнение выключено. Яркость переключается на

[DAY]. [ON]: Затемнение включено. Яркость переключается на настройку [NIGHT]. (См. Настройки “ [BRIGHTNESS]” ниже.) [DIMMER TIME]: Задание времени для включения затемнения и выключения затемнения.

Поверните ручку регулировки громкости для настройки значения времени [ON], а затем нажмите ее.

Поверните ручку регулировки громкости для настройки значения времени [OFF], а затем нажмите ее. (По умолчанию: [ON]: [18:00] ; [OFF]: [6:00]) [DIMMER AUTO]: Затемнение включается и выключается автоматически при выключении и включении фар автомобиля.*1 [BRIGHTNESS] Настройка яркости для дневного и ночного времени по отдельности.

[DAY]/[NIGHT]: Выбор дневного или ночного времени.

Выбор зоны. (Стр. 27)

От [LEVEL00] до [LEVEL31]: Задание уровня яркости. [TEXT SCROLL]*2 [SCROLL ONCE]: Однократная прокрутка отображаемой информации. ; [SCROLL AUTO]: Повторная прокрутка через 5-секундные интервалы. ; [SCROLL OFF]: Отмена. *1 Необходимо подключение провода регулятора освещенности. (Стр. 35) *2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее. Настройки дисплея Справочные материалы Обслуживание Чистка устройства В случае загрязнения протрите переднюю панель сухой силиконовой или мягкой тканью. Очистка разъема Отсоедините лицевую панель и аккуратно протрите разъем ватной палочкой. Будьте осторожны, чтобы не повредить

• Не касайтесь записанной поверхности диска.

• Не приклеивайте на диск клейкую ленту и т. п. и не используйте диск с приклеенной на него лентой.

• Не используйте никакие дополнительные принадлежности для диска.

• Проводите чистку по направлению от центра диска к его краю.

• Для очистки диска используйте сухую силиконовую или иную мягкую ткань. Не используйте какие-либо растворители.

• При извлечении диска из устройства держите его горизонтально.

• Перед установкой диска устраните любые неровности центрального отверстия или внешнего края диска. Дополнительная информация Для: – Последние обновления встроенного программного обеспечения и последний список поддерживаемых функций – Оригинальное приложение JVC – Любая другая последняя информация Посетите <www.jvc.net/cs/car/>. Общие характеристики

• Данное устройство обеспечивает воспроизведение только следующих компакт-дисков:

• Воспроизведение DualDisc: Сторона диска DualDisc, отличная от DVD, не совместима со стандартом “Compact Disc Digital Audio”. Поэтому не рекомендуется на данном устройстве использовать не-DVD сторону диска “DualDisc”.

• Чтобы ознакомиться с подробными сведениями и примечаниями относительно доступных для воспроизведения звуковых файлов, посетите <www.jvc.net/cs/car/audiofile/>. Разъем (на обратной стороне лицевой панели) JS_JVC_KD_T812BT_E_RU.indd 28JS_JVC_KD_T812BT_E_RU.indd 28 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Справочные материалы Воспроизводимые файлы

• Воспроизводимый звуковой файл:

• Воспроизводимые диски: CD-R/CD-RW/CD-ROM

• Воспроизводимый формат файлов на дисках: ISO 9660, уровень 1/2, Joliet, длинные имена

• Воспроизводимая файловая система устройств USB: FAT12, FAT16, FAT32 Даже если аудиофайлы соответствуют перечисленным выше стандартам, при некоторых типах или состояниях носителей или устройств воспроизведение может оказаться невозможным. Файлы AAC (.m4a) на компакт-диске, закодированные с помощью iTunes, не могут воспроизводиться на данном устройстве. Диски, которые нельзя воспроизвести на данном устройстве

• Диски некруглой формы.

• Диски, записанная поверхность которых окрашена, или диски со следами загрязнений.

• Записываемые диски, которые не были финализированы.

• Компакт-диск диаметром 8 см. Попытка вставки диска с помощью адаптера может привести к неисправности устройства. Об устройствах USB

• Запрещается подключать USB-носитель через USB-концентратор.

• Подключение кабеля, общая длина которого превышает 5 м, может привести к некорректному воспроизведению.

• Это устройство не распознает устройства USB с номинальным напряжением, отличным от 5 В, и номинальным током свыше 1,5 А. Об iPod/iPhone

• Made for – iPod touch (6th generation) – iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR (iOS 12.1 или более поздней версии)

• Просмотр видеофайлов в меню “Videos” в режиме [HEAD MODE] невозможен.

• Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod/iPhone.

• Управление iPod невозможно, если на нем отображается текст “JVC” или “

• В зависимости от версии операционной системы iPod/iPhone некоторые функции могут не работать на данном устройстве. О функции Spotify

• Приложение Spotify поддерживает: – iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR (iOS 12.1 или более поздней версии) – iPod touch (6th generation) – Android OS 4.0.3 или более поздней версии

• Spotify является услугой, предоставляемой третьей стороной, поэтому ее технические и функциональные характеристики могут изменяться без предварительного уведомления. Соответственно, совместимость может нарушаться, либо некоторые или все из предоставляемых услуг могут стать недоступными.

• Некоторые функции Spotify не могут управляться с данного устройства.

• По всем вопросам работы с приложением, пожалуйста, обращайтесь в Spotify по адресу <www.spotify.com>. Об AMAZON ALEXA

• Alexa является услугой, предоставляемой третьей стороной, поэтому ее технические и функциональные характеристики могут изменяться без предварительного уведомления. Соответственно, совместимость может нарушаться, либо некоторые или все из предоставляемых услуг могут стать недоступными. Доступные кириллические символы Допустимые символы Отображение индикаторов JS_JVC_KD_T812BT_E_RU.indd 29JS_JVC_KD_T812BT_E_RU.indd 29 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PM30

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Справочные материалы Изменение отображаемой информации Каждое нажатие кнопки переключает отображаемую информацию.

• Если информация не доступна или не записана, отображается сообщение “NO TEXT”, “NO NAME” или другая информация (например, название радиостанции) либо экран будет пустым. Главный дисплей Индикация часов Название источника Информация на дисплее: Главный FM или AM Частота Частота с Эффектом синхронизации музыки* Дата обратно к началу Только для FM-радиостанций системы передачи цифровой информации: Название радиостанции/Тип программы Название радиостанции/ Тип программы с Эффектом синхронизации музыки*

Радиотекст+ Радиотекст+ название песни/Радиотекст+ исполнитель Частота Дата обратно к началу CD или USB Для CD-DA: Название диска/Исполнитель Название диска/Исполнитель с Эффектом синхронизации музыки* Название дорожкиe/ Исполнитель Название песни Дата обратно к началу Для файлов MP3/WMA/AAC/WAV/FLAC: Название песни/Исполнитель Название песни/Исполнитель с Эффектом синхронизации музыки* Название альбома/ Исполнитель Имя папки Имя файла Название песни Дата обратно к началу iPod USB/iPod BT (Для KD-T812BT) Когда выбрано [HEAD MODE] (cтр. 9): Название песни/Исполнитель Название песни/Исполнитель с Эффектом синхронизации музыки* Название альбома/ Исполнитель Название песни Дата обратно к началу Название источника Информация на дисплее: Главный SPOTIFY/SPOTIFY BT Контекстное название Контекстное название с Эффектом синхронизации музыки* Название песни Исполнитель Название альбома Название песни Дата обратно к началу BT AUDIO Название песни/Исполнитель Название песни/Исполнитель с Эффектом синхронизации музыки* Название альбома/ Исполнитель Название песни Дата обратно к началу ALEXA (Для KD-T812BT) Название песни/Исполнитель Название песни/Исполнитель с Эффектом синхронизации музыки* Название альбома/ Исполнитель Название песни Дата обратно к началу AUX Название источника Название источника с Эффектом синхронизации музыки* Дата обратно к началу

• Во время работы Эффекта синхронизации музыки уровень яркости кнопок изменяется и синхронизируется с уровнем музыки. JS_JVC_KD_T812BT_E_RU.indd 30JS_JVC_KD_T812BT_E_RU.indd 30 25/7/2019 2:31:30 PM25/7/2019 2:31:30 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Симптомы Способы устранения Общие характеристики Звук не слышен. • Установите оптимальный уровень громкости.

• Проверьте кабели и соединения. Отображается надпись

“MISWIRING CHECK WIRING

THEN PWR ON”. Выключите питание, затем выполните проверку, чтобы убедиться, что контакты проводов динамиков должным образом изолированы. Снова включите питание. Отображается надпись “PROTECTING SEND SERVICE”. Отправьте устройство в ближайший сервисный центр. Источник нельзя выбрать. Проверьте настройку [SOURCESELECT]. (Стр. 5) Приемник не работает. Выполните сброс устройства. (Стр. 4) Правильные символы не отображаются.

• Данное устройство может отображать только буквы верхнего регистра, цифры и ограниченное число

• В зависимости от выбранного вами языка отображения (cтр. 5), некоторые символы могут отображаться неправильно. Радиоприемник

• Статические помехи при прослушивании радио. Плотно вставьте антенну. CD/USB/iPod Невозможно извлечь диск. Нажмите и удерживайте кнопку для принудительного извлечения диска. Осторожно, не уроните диск во время извлечения. Слышен шум. Пропустите дорожку или смените диск. Отображается “IN DISC”, и не удается извлечь диск. Убедитесь в отсутствии блокирования загрузочного отсека при вставке диска. Отображается надпись “PLEASE EJECT”.

и вставьте диск правильно. Устранение проблем Симптомы Способы устранения CD/USB/iPod Неправильный порядок воспроизведения. Порядок воспроизведения определяется порядком, в котором файлы были записаны (диск) или именем файла (USB). Время от начала воспроизведения неправильное. Это зависит от прежнего процесса записи (диск/USB). Отображается сообщение “NOT SUPPORT”, и дорожка пропускается. Убедитесь в том, что дорожка имеет формат, поддерживаемый для воспроизведения. (Стр. 28, 29) Продолжает мигать текст “READING”.

• Не используйте многоуровневую иерархическую структуру и много папок.

• Перезагрузите диск или повторно подключите устройство (USB/iPod/iPhone). Отображается надпись “UNSUPPORTED DEVICE”.

• Убедитесь в том, что подключенное USB-устройство совместимо с данным устройством и что формат файловой системы поддерживается. (Стр. 29)

• Повторно подключите USB устройство. Отображается надпись “UNRESPONSIVE DEVICE”. Убедитесь в том, что USB-устройство исправно, и повторно подключите USB-устройство. Отображается надпись “USB HUB IS NOT SUPPORTED”. Данное устройство не поддерживает USB-устройства, подключенные через USB-концентратор. Отображается надпись “CANNOT PLAY”. Подключите устройство USB, содержащее доступные для воспроизведения аудиофайлы.

• Источник не переключается на “USB” при подключении USB-устройства во время прослушивания другого

• Отображается надпись “USB ERROR”. USB-порт отбирает мощность, превышающую конструктивную предельную нагрузку. Выключите питание и отсоедините USB-устройство. Затем включите питание и переподсоедините USB-устройство. Если это не решит проблему, выключите и включите питание (или выполните сброс настроек устройства) перед тем как заменить USB-устройство другим. Проигрыватель iPod/iPhone не включается или не

• Проверьте соединение между устройством и iPod/iPhone.

• Отключите и перезагрузите iPod/iPhone с помощью аппаратной перезагрузки. JS_JVC_KD_T812BT_E_RU.indd 31JS_JVC_KD_T812BT_E_RU.indd 31 25/7/2019 2:31:31 PM25/7/2019 2:31:31 PM32

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Симптомы Способы устранения CD/USB/iPod “LOADING” отображается при переходе в режим поиска посредством нажатия

Данное устройство еще подготавливает список музыки на iPod/iPhone. Для загрузки может потребоваться некоторое время, повторите попытку позже. “NO DISC” Вставьте в загрузочный отсек диск, который можно воспроизвести. “NO DEVICE” Подсоедините устройство (USB/iPod/iPhone) и снова измените источник на USB/iPod/iPhone. “MEMORY FULL” Вы достигли максимального предела хранения данных на вашем iPod/iPhone. Spotify “DISCONNECTED” USB отсоединено от основного аппарата. Пожалуйста, убедитесь в том, что устройство правильно подключено через USB. “CONNECTING” • Подключение через входной USB-разъем: Идет подключение устройства к основному аппарату. Пожалуйста, подождите.

• Подключение через Bluetooth: Bluetooth отсоединено. Пожалуйста, проверьте соединение Bluetooth и убедитесь в том, что и устройство и данный аппарат сопряжены и

“CHECK APP” Приложение Spotify не подключено надлежащим образом или пользователь не вошел в систему. Завершите приложение Spotify и перезапустите. Затем выполните вход в ваш аккаунт Spotify. Bluetooth® Устройства Bluetooth не обнаружены.

• Выполните поиск с устройства Bluetooth еще раз.

• Выполните сброс устройства. (Стр. 4) Не удается выполнить сопряжение Bluetooth.

• Удостоверьтесь, что введен одинаковый PIN-код на устройстве и устройстве Bluetooth.

• Удалите информацию о сопряжении с устройства и устройства Bluetooth, а затем выполните сопряжение еще раз. (Стр. 13) Во время телефонного разговора слышится эхо

• Отрегулируйте положение микрофона. (Стр. 13)

• Проверьте настройку [ECHO CANCEL]. (Стр. 15) Устранение проблем Симптомы Способы устранения Bluetooth® Плохое качество звука

• Уменьшите расстояние между устройством и устройством Bluetooth.

• Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети. Ошибка голосового

• Используйте метод голосового вызова в более бесшумных

• Будьте ближе к микрофону, когда произносите имя.

• Необходимо произносить команды зарегистрированным

аудиопроигрывателя Bluetooth происходит прерывание звука.

• Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.

• Выключите и включите приемник, затем подключите устройство.

• Другие устройства Bluetooth могут пытаться подключиться к устройству. Не удается осуществить

подключенным аудиопроигрывателем Bluetooth.

• Проверьте, поддерживает ли подключенный аудиопроигрыватель Bluetooth профиль Audio/Video Remote Control Profile (AVRCP — профиль удаленного управления звуком и видеоизображением). (См. инструкции к аудиопроигрывателю.)

• Отключите и подключите проигрыватель Bluetooth еще раз. “PLEASE WAIT” Приемник выполняет подготовку к использованию функции Bluetooth. Если сообщение не исчезает, выключите и снова включите устройство, после чего выполните повторное подключение устройства Bluetooth. “NOT SUPPORT” Подключенный телефон не поддерживает функцию распознавания голоса или передачу телефонной книги. “NO ENTRY”/“NO PAIR” Нет зарегистрированных устройств, подключенных/ обнаруженных через Bluetooth. “ERROR” Попытайтесь выполнить операцию еще раз. Если снова отображается сообщение “ERROR”, проверьте, поддерживает ли устройство запрашиваемую функцию. “NO INFO”/“NO DATA” Устройство Bluetooth не может получить информацию о

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Устранение проблем Симптомы Способы устранения Bluetooth® “H/W ERROR” Выполните сброс приемника и повторите операцию. Если снова отображается сообщение “H/W ERROR”, обратитесь в ближайший сервисный центр. “SWITCHING NG” Подключенные телефоны могут не поддерживать функцию переключения телефонов. Соединение Bluetooth между устройством Bluetooth и данным устройством не стабильно. Удалите с данного устройства неиспользуемые зарегистрированные устройства Bluetooth. (Стр. 17) AMAZON ALEXA Alexa не отвечает на голосовой запрос. Облако Amazon не смогло проанализировать голосовой

Неверный ответ от Alexa. Alexa не поняла, что было сказано, или не уловила произнесенный запрос или предложение целиком. Пожалуйста, попробуйте еще раз. (Стр. 21) “DISCONNECTED” Обязательно подключите ваш смартфон к данному устройству через Bluetooth. (Стр. 13) Не удается подключиться или переподключиться к мобильному приложению Alexa.

• Убедитесь в том, что аудиоустройство подключено через Bluetooth. Выберите аудиоустройство из [AUDIO SELECT]

• Выполните процедуру разовой настройки еще раз. См. “Первоначальная настройка” на стр. 20.

• Выключите и включите приемник, затем подключите устройство.

• Для устройства iOS: убедитесь в том, что выбран источник ALEXA или источник iPod BT. При повторном возникновении проблем сбросьте устройство. (Стр.4) Данный раздел предназначен для специалиста по установке. В целях безопасности работа по подключению проводов и монтажу должна выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем. ПРЕДУПРЕЖДЕНИЕ

• Устройство можно использовать только с источником питания 12 В постоянного тока с отрицательным заземлением.

• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.

• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.

• Во избежание короткого замыкания: – Изолируйте неподсоединенные провода с помощью виниловой ленты. – После установки обязательно заземлите данное устройство на корпус автомобиля. – Закрепите провода с помощью фиксаторов кабеля и оберните провода, контактирующие с металлическими частями, виниловой лентой, чтобы защитить провода.

• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении некоторого времени после завершения эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.

• Не подключайте провода динамиков к корпусу машины, проводу заземления (чёрный) или параллельно.

• Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная мощность динамиков менее 50 Вт, измените значение параметра [AMPGAIN], чтобы не повредить динамики. (Стр. 23)

• Установите устройство под углом менее 30°.

• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается ключом зажигания.

• Держите все кабели вдали от тепловыделяющих металлических частей.

• После установки устройства, убедитесь в том, что все осветительные и электронные приборы вашего автомобиля работают в прежнем режиме.

• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются корпуса автомобиля, после чего замените предохранитель на аналогичный новый. Установка и Подключение JS_JVC_KD_T812BT_E_RU.indd 33JS_JVC_KD_T812BT_E_RU.indd 33 25/7/2019 2:31:31 PM25/7/2019 2:31:31 PM34

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Установка устройства (установка в приборную панель) Список деталей для установки (A) Передняя панель (×1) (B) Декоративная панель (×1) (C) Посадочный корпус (×1) (D) Жгут проводов (×1) (E) Ключ для демонтажа (×2) Стандартная процедура

Извлеките ключ из замка зажигания, затем отсоедините

автомобильного аккумулятора.

Правильно подключите провода. См. “Подключение проводов” на стр. 35.

Установите устройство в вашем автомобиле. См. следующий раздел “Установка устройства (установка в приборную панель)”.

Подключите клемму автомобильного аккумулятора.

SRC, чтобы включить питание.

Отсоедините переднюю панель и выполните сброс устройства в течение 5 секунд. (Стр.4) Демонтаж устройстваУстановка устройства (без посадочного

Снимите посадочный корпус и декоративную панель с устройства.

Совместите отверстия в устройстве (с обеих сторон) с монтажной консолью автомобиля и закрепите устройство винтами (которые можно приобрести в магазине). Используйте только специальные винты. Использование неподходящих винтов может привести к повреждению устройства.

необходимые провода. (Стр. 35) Отогните соответствующие фиксаторы, предназначенные для прочной установки корпуса. Фиксатор вверху Перед сборкой расположите декоративную панель, как

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Установка и Подключение При подсоединении внешнего усилителя подсоедините его провод заземления к корпусу автомобиля, чтобы предотвратить повреждение устройства. Подключение проводов Входной разъем микрофона (Стр. 13) Предохранитель (10 A) Разъем для антенны К адаптеру дистанционного управления с руля Жёлтый (A4) Kрасный (A7)

(Kабель батареи) Контакт Цвет и функция A4 Жёлтый : Аккумулятор A5 Синий/белый : Управление питанием (12 В 350 мА) A6 Оранжевый/белый : Переключатель управления освещением

A7 Kрасный : Зажигание (АCC) A8 Чёрный : Заземляющее соединение (земля)

Задний динамик (правый) Для 3-полосного кроссовера: Высокочастотный динамик (правый)

Передний динамик (правый) Для 3-полосного кроссовера: Среднечастотный динамик (правый)

Передний динамик (левый) Для 3-полосного кроссовера: Среднечастотный динамик (левый)

Задний динамик (левый)* Для 3-полосного кроссовера: Высокочастотный динамик (левый)

• Вы также можете подсоединить низкочастотный динамик напрямую без внешнего усилителя низкочастотного динамика. Для настройки, см. стр. 24.

Подключение разъемов ISO на некоторых автомобилях VW/Audi или Opel (Vauxhall) Возможно, потребуется изменить схему соединений для прилагаемого жгута проводов, как показано на рисунке.

A7 (Красный) Kабель зажигания (Kрасный) A4 (Жёлтый) Схема соединений по умолчанию Kабель батареи

Разъемы ISO Если в автомобиле отсутствует разъем ISO Рекомендуется устанавливать устройство с использованием имеющегося в продаже жгута проводов, специально предназначенного для вашего автомобиля, и, в целях вашей безопасности, поручить эту работу профессионалам. Обратитесь к поставщику автомобильных аудиосистем. Kрасный (Kабель зажигания) Лампа синяя/жёлтая (Провод дистанционного управления с руля) Выходные разъемы для задних/ низкочастотного динамиков/ 3-полосного кроссовера: Выход на низкочастотный динамик JS_JVC_KD_T812BT_E_RU.indd 35JS_JVC_KD_T812BT_E_RU.indd 35 25/7/2019 2:31:31 PM25/7/2019 2:31:31 PM36

FM Диапазон частот 87,5 МГц — 108,0 МГц (интервалом 50 кГц) Полезная чувствительность (отношение сигнал/шум = 26 дБ) 0,71 мкВ/75 Ом (8,2 дБф) Пороговая чувствительность (ДИН отношение сигнал/шум = 46 дБ) 2,0 мкВ/75 Ом Частотная характеристика (±3 дБ) 30 Гц — 15 кГц Отношение сигнал/шум (MONO) 64 дБ Разделение стереоканалов (1 кГц) 40 дБ

(MW) Диапазон частот 531 кГц — 1 611 кГц (интервалом 9 кГц) Полезная чувствительность (отношение сигнал/шум = 20 дБ) 28,2 мкВ (29 дБмк)

(LW) Диапазон частот 153 кГц — 279 кГц (интервалом 9 кГц) Полезная чувствительность (отношение сигнал/шум = 20 дБ) 50 мкВ (33,9 дБмк) Проигрыватель компакт-дисков Лазерный диод GaAIAs Цифровой фильтр (D/A) 8-кратная дискретизация Скорость вращения дисковода 500 об/мин — 200 об/мин (CLV) Коэффициент детонации Ниже измерительных возможностей Частотная характеристика (±1 дБ) 20 Гц — 20 кГц Суммарное нелинейное искажение (1 кГц) 0,01 % Отношение сигнал/шум (1 кГц) 96 дБ Динамический диапазон 91 дБ Разделение каналов 90 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование KD-T812BT: Файлы AAC-LC “.aac” USB USB-стандарт KD-T812BT: USB 1.1, USB 2.0 (Высокая скорость) KD-T716BT: USB 1.1, USB 2.0 (Полноскоростной) Совместимые устройства Запоминающее устройство большой

Система файлов FAT12/16/32 Максимальный ток источника питания Постоянный ток 5 В 1,5 A Преобразователь (D/A) с цифровым фильтром 24 бит Частотная характеристика (±1 дБ) 20 Гц — 20 кГц Отношение сигнал/шум (1 кГц) 98 дБ Динамический диапазон 93 дБ Разделение каналов 90 дБ MP3-декодирование В соответствии с аудиоуровнем-3 стандарта MPEG-1/2 WMA-декодирование Совместимо с Windows Media Audio AAC-декодирование KD-T812BT: Файлы AAC-LC “.aac”, “.m4a” WAV-декодирование Линейный PCM FLAC-декодирование Файл FLAC, до 24 бит/96 кГц Вспом. оборуд. Частотная характеристика (±3 дБ) 20 Гц — 20 кГц Максимальное напряжение на входе 1 000 мВ Полное сопротивление на входе 30 кОм JS_JVC_KD_T812BT_E_RU.indd 36JS_JVC_KD_T812BT_E_RU.indd 36 25/7/2019 2:31:31 PM25/7/2019 2:31:31 PMРУССКИЙ

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Bluetooth Версия Bluetooth V4.2 Диапазон частот 2,402 ГГц — 2,480 ГГц Выходная мощность РЧ (E.I.R.P.) +4 дБм (МАКС.), Класс мощности 2 Максимальный диапазон связи Луч обзора приблизительно 10 м (32,8 фута) Сопряжение SSP (Secure Simple Pairing — безопасное простое сопряжение) Профиль HFP1.7.1 (Hands-Free Profile — профиль громкой

A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука) AVRCP1.6.1 (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением) PBAP (Phonebook Access Profile — профиль доступа к телефонной книге) SPP (Serial Port Profile — профиль последовательного порта)

Mаксимальная выходная мощность 50 Bт × 4 или 50 Вт × 2 + 50 Вт × 1 (Низкочастотный динамик = 4 Ом) Полный диапазон частот (енее чем 1 % THD) 22 Bт × 4 Полное сопротивление катушки громкоговорителя 4 Ом — 8 Ом Уровень/нагрузка предусилителя 2 500 мВ/10 кОм Полное сопротивление выхода предусилителя ≤ 600 Ом Технические характеристики Общие характеристики Рабочее напряжение Аккумуляторная система напряжением 12 В постоянного тока Установочные размеры (Ш × B × Г) 182 мм × 53 мм × 156 мм Вес нетто (включая декоративную панель и посадочный корпус) 1,2 кг Данные могут быть изменены без уведомления. JS_JVC_KD_T812BT_E_RU.indd 37JS_JVC_KD_T812BT_E_RU.indd 37 25/7/2019 2:31:31 PM25/7/2019 2:31:31 PMJS_JVC_KD_T812BT_E_RU.indd 38JS_JVC_KD_T812BT_E_RU.indd 38 25/7/2019 2:31:32 PM25/7/2019 2:31:32 PMJS_JVC_KD_T812BT_E_RU.indd 39JS_JVC_KD_T812BT_E_RU.indd 39 25/7/2019 2:31:32 PM25/7/2019 2:31:32 PMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) © 2019 JVCKENWOOD Corporation 0819DTSMDTJEIN
