РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cybershot DSCQX100 SONY

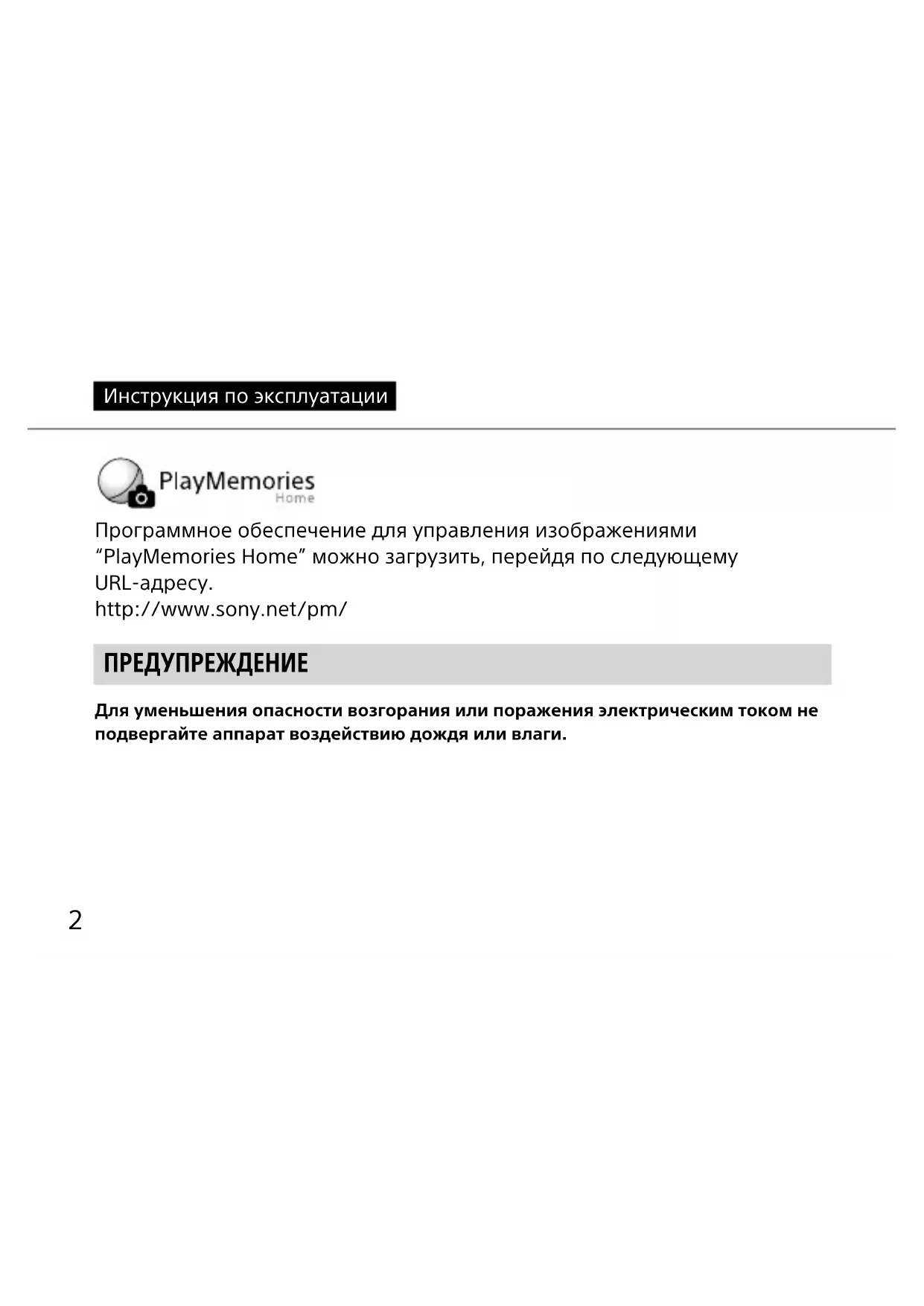

Программное обеспечение для управления изображениями “PlayMemories Home” можно загрузить, перейдя по следующему URL-адресу. http://www.sony.net/pm/ ПРЕДУПРЕЖДЕНИЕ Для уменьшения опасности возгорания или поражения электрическим током не подвергайте аппарат воздействию дождя или влаги. Инструкция по эксплуатацииRU

ПРЕДУПРЕЖДЕНИЕ Батарейный блок Неправильное обращение с батарейным блоком может стать причиной его взрыва, возгорания, а также химических ожогов. Соблюдайте следующие меры предосторожности.

Не подвергайте батарейный блок каким бы то ни было механическим воздействиям: ударам, падениям или попаданиям под тяжелые

Во избежание короткого замыкания не допускайте контакта металлических предметов с контактами батарейного блока.

Не допускайте нагрева батарейного блока до температуры выше 60°C: избегайте воздействия на него прямых солнечных лучей, а также не оставляйте в припаркованном на солнце автомобиле.

Запрещается сжигать блок или бросать его в огонь.4

Не следует использовать поврежденные и протекшие литий-ионные

Для зарядки батарейного блока используйте оригинальное зарядное устройство Sony или другое совместимое зарядное устройство.

Храните батарейный блок в недоступном для детей месте.

Храните батарейный блок в сухом месте.

Замену следует выполнять только на батарейный блок того же или аналогичного типа, рекомендованный Sony.

Утилизация использованных батарейных блоков должна производиться надлежащим образом в соответствии с инструкциями. WiFi функцию следует использовать исключительно внутри помещений.RU

ИНФОРМАЦИЯ О ДЕКЛАРИРОВАНИИ ПРОДУКЦИИ Модуль беспроводной передачи данных, модель TypeWN зарегистрирована Федеральным Агентством Связи (Регистрационный номер в Госреестре: Д-РД-1983 от 20.07.2012) Декларация соответствия: Д-РД–1983 Дата принятия декларации: 12.07.2012 Декларация действительна до: 12.07.20186 Модуль беспроводной передачи данных, модель TypeWN соответствует требованиям нормативных документов: «Правила применения оборудования радиодоступа. Часть 1. Правила применения оборудования радиодоступа для беспроводной передачи данных в диапазоне от 30МГц до 66 ГГц» утвержденные Приказом Министерства связи и массовых коммуникаций РФ № 124 от 14.09.2010 (зарегистрирован Минюстом России 12.10.2010. Регистрационный № 18695) Срок службы: 6 (шесть) лет Адаптер переменного тока При использовании сетевого адаптера переменного тока воспользуйтесь близлежащей сетевой розеткой. Если при использовании аппарата возникает неисправность, немедленно отсоедините сетевой адаптер переменного тока от сетевой розетки.RU

Только для модели предназначеных для рынков России и стран СНГ Дата изготовления изделия. Вы можете узнать дату изготовления изделия, взглянув на обозначение “P/D:”, которое находится на этикетке со штрих кодом картонной коробки. Знаки, указанные на этикетке со штрих кодом картонной коробки.

1. Месяц изготовления

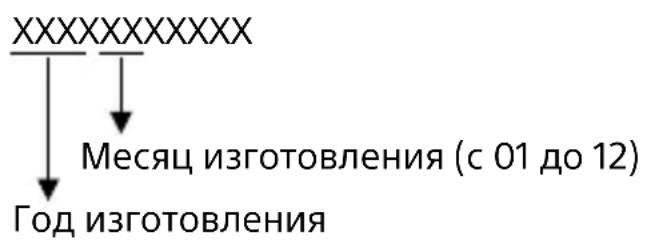

A-0, B-1, C-2, D-3, E-4, F-5, G-6, H-7, I-8, J-9.8 Дата изготовления литий-ионного батарейного блока указаны на боковой стороне или на поверхности с наклейкой. XXXXXXXXXXX Год изготовления Месяц изготовления (с 01 до 12)RU

Для покупателей в Европе Настоящим Sony Corporation заявляет, что данный цифровой фотоаппарат DSC-QX10/QX100 соответствует основным требованиям и другим необходимым положениям директивы 1999/5/EC. Для получения более подробной информации, пожалуйста, обратитесь по следующему URL-адресу: http://www.compliance.sony.de/ Примечание для клиентов в странах, на которые распространяются Директивы ЕС Изготовитель: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan Для запросов относительно соответствия данного изделия законодательству Европейского Союза: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany10 Уведомление Если статическое электричество или электромагнитныe силы приводят к сбою в передачe данных, перезапустите приложение или отключите и снова подключите коммуникационный кабель (USB и т.д.). Данное изделие было испытано и признано соответствующим диапазону, установленному инструкцией EMC, по использованию соединительных кабелей короче 3 метров. Электромагнитные поля определенных частот могут влиять на изображение и звук данного аппарата.RU

Утилизация отслужившего электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов) Данный знак на устройстве или его упаковке обозначает, что данное устройство нельзя утилизировать вместе с прочими бытовыми отходами. Его следует сдать в соответствующий приемный пункт переработки электрического и электронного оборудования. Неправильная утилизация данного изделия может привести к потенциально негативному влиянию на окружающую среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.12 Утилизация использованных элементов питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов) Данный знак на элементе питания или упаковке означает, что элемент питания, поставляемый с устройством, нельзя утилизировать вместе с прочими бытовыми отходами. На некоторых элементах питания данный символ может комбинироваться с символом химического элемента. Символы ртути (Hg) или свинца (Pb) указываются, если содержание данных металлов более 0,0005% (для ртути) и 0,004% (для свинца) соответственно. Обеспечивая правильную утилизацию использованных элементов питания, вы предотвращаете негативное влияние на окружающую среду и здоровье людей, возникающее при неправильной утилизации. Вторичная переработка материалов, использованных при изготовлении элементов питания, способствует сохранению природных ресурсов.RU

При работе устройств, для которых в целях безопасности, выполнения каких-либо действий или сохранения имеющихся в памяти устройств данных необходима подача постоянного питания от встроенного элемента питания, замену такого элемента питания следует производить только в специализированных сервисных центрах. Для правильной утилизации использованных элементов питания, после истечения срока службы, сдавайте их в соответствующий пункт по сбору электронного и электрического оборудования. Об использовании прочих элементов питания, пожалуйста, узнайте в разделе, в котором даны инструкции по извлечению элементов питания из устройства, соблюдая меры безопасности. Сдавайте использованные элементы питания в соответствующие пункты по сбору и переработке использованных элементов питания. Для получения более подробной информации о вторичной переработке данного изделия или использованного элемента питания, пожалуйста, обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.14 Информация о камере Эта камера предназначена для подключения к смартфону с помощью Wi-Fi. Можно немедленно передавать изображения на смартфон непосредственно после съемки. Проверка комплектности

Перезаряжаемый батарейный блок (NP-BN) (1)

Ремень на запястье (1)

Крепление для смартфона (1)

Инструкция по эксплуатации (данное руководство) (1) Названия основных частей

Панель дисплея : указывает, что карта памяти не вставлена : указывает оставшийся заряд батареи

Кольцо управления (DSC-QX100)RU

Индикатор питания/зарядки/ видеосъемки Зеленый: питание включено Оранжевый: выполняется

Красный: выполняется видеосъемка

Рычажок трансфокатора

Кнопка RESET DSC-QX10 DSC-QX10016 Зарядка батареи Зарядите батарею перед использованием камеры. Для зарядки используйте кабель Micro USB (прилагается) для подключения камеры к компьютеру.

Выключайте питание при зарядке батареи.

При отсутствии компьютера используйте адаптер переменного тока AC-UD10 или AC-UD11 (оба продаются отдельно). Адаптер AC- UD11 (продается отдельно) может быть недоступен в некоторых странах/регионах. Крышка батарейного отсекаRU

Установка карты памяти Перед съемкой вставьте карту памяти microSD или “Memory Stick Micro” (M2). DSC-QX10DSC-QX100

microSD “Memory Stick Micro” Сторона с изображением Сторона с контактами

microSD “Memory Stick Micro” Сторона с изображением Сторона с контактами18 Установка приложения “PlayMemories Mobile” Перед использованием камеры установите приложение “PlayMemories Mobile” на смартфон. Если приложение “PlayMemories Mobile” уже установлено, обновите его до последней версии. Подробные сведения о приложении “PlayMemories Mobile” см. на веб-сайте технической поддержкиhttp://www.sony.net/ pmm/

Android Выполните поиск приложения “PlayMemories Mobile” в магазине Google Play и установите его.

iPhone Выполните поиск приложения “PlayMemories Mobile” в магазине App Store и установите его.RU

Подключение камеры к смартфону с помощью Wi-Fi Метод подключения зависит от типа смартфона. Проверьте тип своего смартфона и подключитесь с помощью Wi-Fi. Android

Включите питание камеры.

Выберите код SSID, который напечатан под крышкой батарейного отсека камеры или на обложке этого руководства.

Введите пароль, который напечатан на той же наклейке (только в первый раз). Продолжение 20 Подключение камеры к смартфону с помощью Wi-Fi (Продолжение) Кнопка питания

Android (поддержка NFC)

Коснитесь меткой (метка N) смартфона метки N камеры. Питание включено: коснувшись устройствами, не убирайте их (1-2 секунды), пока не запустится приложение “PlayMemories Mobile”. Питание выключено: коснувшись камерой смартфона, не убирайте их, пока не будет выдвинут объектив камеры.RU

Включите питание камеры.

На смартфоне выберите [Настройки], затем выберите [Wi-Fi].

Выберите код SSID, который напечатан под крышкой батарейного отсека камеры или на обложке этого руководства.

Введите пароль, который напечатан на той же наклейке (только в первый раз).

Подтвердите соединение с кодом SSID, отображаемым на

Вернитесь к начальному экрану, затем запустите приложение “PlayMemories Mobile”. Продолжение 22 Подключение камеры к смартфону с помощью Wi-Fi (Продолжение) Кнопка питания

Подсоединение камеры к смартфону Подсоедините смартфон после прикрепления камеры к креплению для смартфона (прилагается).

Вставьте камеру в паз крепления, совместив указатель, затем поверните крепление до щелчка.

Указатель (-)Крепление для

Знак Sony Продолжение 24 Подсоединение камеры к смартфону (Продолжение)

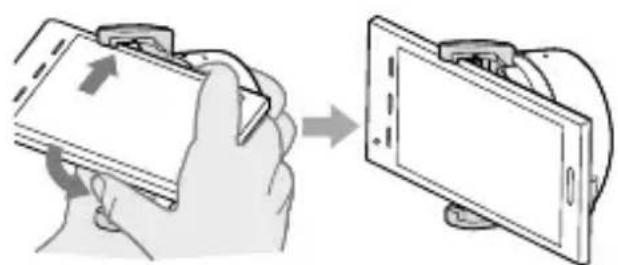

Откройте зажимы крепления.

Раздвиньте зажимы и закрепите

Не переворачивайте камеру, когда к ней подсоединен смартфон, так как он может выскользнуть из крепления.

Убедитесь, что при креплении смартфона не зажаты кнопки.

Снятие крепления для

Переместите рычажок разблокировки в сторону объектива и поверните крепление. Рычажок разблокировки26 Съемка изображений

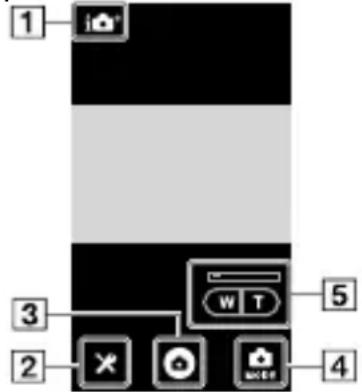

Выполните съемку изображений с помощью кнопки спуска затвора на камере или в приложении “PlayMemories Mobile”. Кнопка спуска затвора камеры недоступна при видеосъемке. Изображения [2M] автоматически передаются на смартфон. Изображения [18M] сохраняются на карту памяти камеры (настройка по умолчанию). Экран приложения “PlayMemories Mobile”

Переключение режимов экспозиции

Кнопка спуска затвора/начала видеосъемки

Переключение между фото-/ видеосъемкой

Закройте приложение “PlayMemories Mobile”, чтобы вернуться к начальному экрану.

Выключите питание камеры.

Если выключить питание камеры до закрытия приложения “PlayMemories Mobile”, появится сообщение об ошибке. Это не является неисправностью.

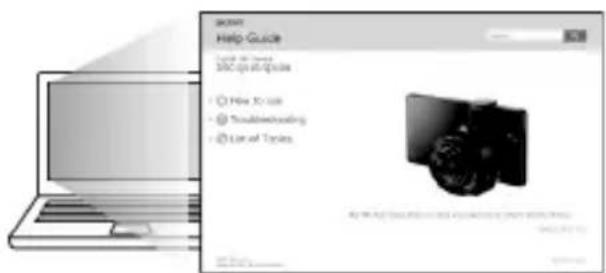

Экран дисплея для этого приложения подлежит изменению без предварительного уведомления при будущих обновлениях.28 См. справочное руководство Справочное руководство является интерактивным руководством. Для получения дополнительной информации, сведений о настройках и операциях приложения “PlayMemories Mobile”, а также мерах предосторожности см. справочное руководство. http://rd1.sony.net/help/dsc/1310/h_zz/RU

Вопросы и ответы Продолжение Почему камера не заряжается?

Выключите питание. Почему индикатор питания мигает красным?

Карта памяти вставлена неправильно. Вставьте ее в правильном направлении. Как можно изменить дату/

После установки соединения Wi-Fi между камерой и смартфоном дата/время на камере автоматически устанавливаются в соответствии со смартфоном. Как можно вернуться к настройке по умолчанию?

Включите питание камеры, затем нажмите кнопку RESET. Как можно изменить настройку размера изображения и т.д.?

Изменения можно выполнить на экране настроек приложения “PlayMemories Mobile”.30 Вопросы и ответы (Продолжение) Как можно проверить число изображений или сведения

См. раздел “Технические характеристики” настоящего руководства или документ “Справочное руководство (HTML)”. Почему питание камеры неожиданно включается?

Если смартфон с поддержкой функции NFC находится в непосредственной близости от камеры, питание может случайно включиться. Это не является неисправностью. Почему изображение не передается на смартфон после съемки?

Видеофрагменты записываются на карту памяти, но не передаются автоматически. Забыт пароль. Где его можно

Пароль и код SSID напечатаны под крышкой батарейного отсека камеры или на обложке этого руководства.RU

Технические характеристики Размеры (по стандарту CIPA): DSC-QX100: 62,5 мм × 62,5 мм × 55,5 мм (Ш/В/Г) DSC-QX10: 62,4 мм × 61,8 мм × 33,3 мм (Ш/В/Г) Масса (по стандарту CIPA) (включая батарейный блок NP-BN, “Memory Stick Micro”): DSC-QX100: прибл. 179 г DSC-QX10: прибл. 105 г Питание: перезаряжаемый батарейный блок NP-BN, 3,6 В Потребляемая мощность (во время съемки): 1,1 Вт32 Срок службы батареи и количество изображений, которое можно

изображений Съемка (фотоснимки) Прибл. 110 мин. Прибл. 220 изображений Обычная видеосъемка Прибл. 25 мин. - Непрерывная видеосъемка Прибл. 55 мин. (DSC-QX100) Прибл. 65 мин. (DSC-QX10)

Это число получено на основе стандарта CIPA. (CIPA: Camera & Imaging Products Association)

Значение выше зависит от типа и способа использования смартфона.RU

Следующие знаки являются товарными знаками Sony Corporation. , “Cyber-shot”, “Memory Stick”, , “Memory Stick Micro”, , “PlayMemories Home”.

Логотип microSDXC является товарным знаком SD-3C, LLC.

Android, Google Play являются товарными знаками или зарегистрированными товарными знаками Google Inc.

Wi-Fi, логотип Wi-Fi, Wi-Fi PROTECTED SET-UP являются товарными знаками или зарегистрированными товарными знаками Wi-Fi Alliance.

N Mark является торговой маркой или зарегистрированной торговой маркой NFC Forum, Inc. в США и других странах.

Кроме того, названия систем и изделий, используемые в данном руководстве, являются в общем случае товарными знаками или зарегистрированными товарными знаками их соответствующих разработчиков или производителей. Однако, знаки ™ или ® используются не во всех случаях в данном руководстве.34 Примечания по использованию фотоаппарата Примечания по использованию фотоаппарата При установке крепления для смартфона на камеру, соблюдайте осторожность, чтобы не прищемить пальцы. О температуре фотоаппарата Фотоаппарат и батарея могут нагреваться в результате продолжительного использования, но это не является неисправностью. О защите от перегрева В зависимости от температуры фотоаппарата и батареи видеосъемка может быть невозможна, или питание может выключаться автоматически для защиты фотоаппарата.RU

В этом случае оставьте питание выключенным и подождите, пока температура фотоаппарата и батареи не снизится до приемлемого уровня. При включении питания не остывшего в достаточной степени фотоаппарата или батареи питание может отключиться снова или выполнение видеосъемки может стать невозможным. Использование фотоаппарата и уход за ним Обращайтесь с изделием осторожно, не разбирайте и не модифицируйте его, не подвергайте его ударным и другим нагрузкам: не стучите по нему, не роняйте его, а также не наступайте на него. Будьте особенно осторожны с объективом. Дополнительная информация по данному изделию и ответы на часто задаваемые вопросы могут быть найдены на нашем веб-сайте поддержки покупателей. http://www.sony.net/36 Импортер на территории стран Таможенного союза ЗАО “Сони Электроникс”, Россия, 123103, Москва, Карамышевский проезд, 6 Название и адрес организации, принимающей претензии от покупателей в Казахстане: Сони Оверсиз С.А. Представительство в Казахстане 050059 Алматы, улица Иванилова, д. 58RU
