РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Harmony Director HD200A YAMAHA

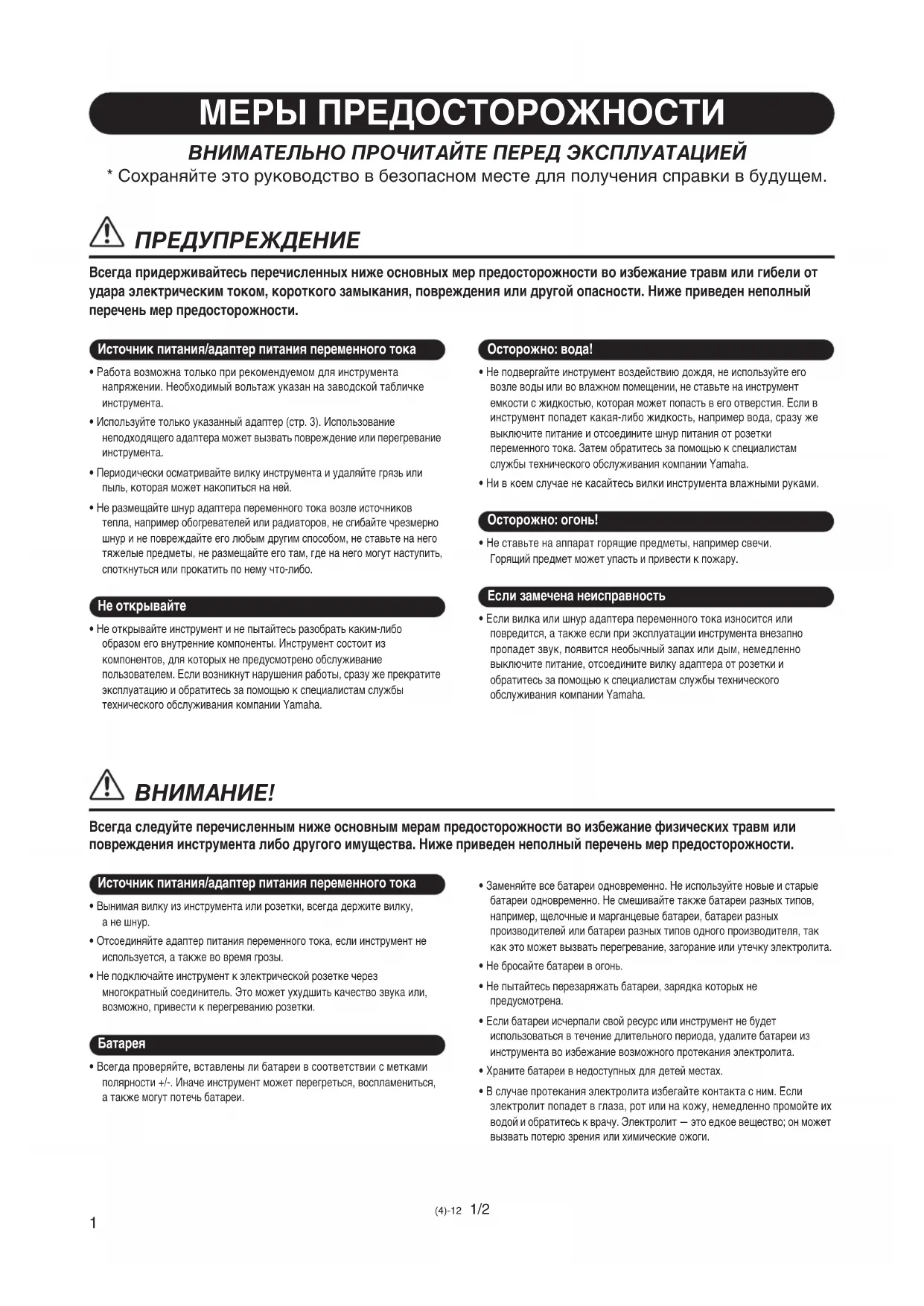

• Сохраняйте это руководство в безопасном месте для получения справки в будущем. ПРЕДУПРЕЖДЕНИЕ Всегда придерживайтесь перечисленных ниже основных мер предосторожности во избежание травм или гибели от удара электрическим током, короткого замыкания, повреждения или другой опасности. Ниже приведен неполный перечень мер предосторожности.• Работа возможна только при рекомендуемом для инструмента напряжении. Необходимый вольтаж указан на заводской табличке инструмента.• Используйте только указанный адаптер (стр. 3). Использование неподходящего адаптера может вызвать повреждение или перегревание инструмента.• Периодически осматривайте вилку инструмента и удаляйте грязь или пыль, которая может накопиться на ней.• Не размещайте шнур адаптера переменного тока возле источников тепла, например обогревателей или радиаторов, не сгибайте чрезмерно шнур и не повреждайте его любым другим способом, не ставьте на него тяжелые предметы, не размещайте его там, где на него могут наступить, споткнуться или прокатить по нему что-либо.• Не открывайте инструмент и не пытайтесь разобрать каким-либо образом его внутренние компоненты. Инструмент состоит из компонентов, для которых не предусмотрено обслуживание пользователем. Если возникнут нарушения работы, сразу же прекратите эксплуатацию и обратитесь за помощью к специалистам службы технического обслуживания компании Yamaha.• Не подвергайте инструмент воздействию дождя, не используйте его возле воды или во влажном помещении, не ставьте на инструмент емкости с жидкостью, которая может попасть в его отверстия. Если в инструмент попадет какая-либо жидкость, например вода, сразу же выключите питание и отсоедините шнур питания от розетки переменного тока. Затем обратитесь за помощью к специалистам службы технического обслуживания компании Yamaha.• Ни в коем случае не касайтесь вилки инструмента влажными руками.• Не ставьте на аппарат горящие предметы, например свечи. Горящий предмет может упасть и привести к пожару.• Если вилка или шнур адаптера переменного тока износится или повредится, а также если при эксплуатации инструмента внезапно пропадет звук, появится необычный запах или дым, немедленно выключите питание, отсоедините вилку адаптера от розетки и обратитесь за помощью к специалистам службы технического обслуживания компании Yamaha. Всегда следуйте перечисленным ниже основным мерам предосторожности во избежание физических травм или повреждения инструмента либо другого имущества. Ниже приведен неполный перечень мер предосторожности.• Вынимая вилку из инструмента или розетки, всегда держите вилку, а не шнур.• Отсоединяйте адаптер питания переменного тока, если инструмент не используется, а также во время грозы.• Не подключайте инструмент к электрической розетке через многократный соединитель. Это может ухудшить качество звука или, возможно, привести к перегреванию розетки.• Всегда проверяйте, вставлены ли батареи в соответствии с метками полярности +/-. Иначе инструмент может перегреться, воспламениться, а также могут потечь батареи.• Заменяйте все батареи одновременно. Не используйте новые и старые батареи одновременно. Не смешивайте также батареи разных типов, например, щелочные и марганцевые батареи, батареи разных производителей или батареи разных типов одного производителя, так как это может вызвать перегревание, загорание или утечку электролита.• Не бросайте батареи в огонь.• Не пытайтесь перезаряжать батареи, зарядка которых не предусмотрена.• Если батареи исчерпали свой ресурс или инструмент не будет использоваться в течение длительного периода, удалите батареи из инструмента во избежание возможного протекания электролита.• Храните батареи в недоступных для детей местах.• В случае протекания электролита избегайте контакта с ним. Если электролит попадет в глаза, рот или на кожу, немедленно промойте их водой и обратитесь к врачу. Электролит — это едкое вещество; он может вызвать потерю зрения или химические ожоги.Источник питания/адаптер питания переменного токаНе открывайтеОсторожно: вода!Осторожно: огонь!Если замечена неисправностьИсточник питания/адаптер питания переменного токаБатарея(4)-12 1/22

• Не подвергайте инструмент чрезмерному воздействию пыли или вибрации, крайне низких или высоких температур (например, не оставляйте под действием прямых солнечных лучей, возле обогревателя или в автомобиле в течение дня) во избежание возможной деформации панели или повреждения внутренних компонентов.

• Не используйте инструмент вблизи телевизора, радиоприемника, стереооборудования, мобильного телефона или других электронных устройств. Иначе в работе инструмента, телевизора или радиоприемника может возникнуть шум.

• Не ставьте инструмент в нестойком положении, в котором он может случайно упасть.

• Перед перемещением инструмента отсоедините все подключенные адаптеры и другие кабели.

• Перед установкой изделия убедитесь, что розетка переменного тока легкодоступна. В случае возникновения неполадки немедленно выключите питание и отсоедините вилку от розетки. Даже если питание выключено, минимальный уровень электричества все еще поступает в изделие. Если изделие не используется в течение длительного периода, обязательно отсоединяйте шнур питания от сетевой розетки переменного тока.

• Перед подключением инструмента к другим электронным компонентам выключайте питание всех компонентов. Перед включением или выключением любых компонентов настраивайте в них минимальный уровень громкости. А также обязательно установите минимальный уровень громкости для всех компонентов и постепенно увеличивайте громкость, играя на инструменте, чтобы настроить необходимый уровень

• Очищайте инструмент мягкой сухой тканью. Не пользуйтесь разбавителями, растворителями, чистящими жидкостями или пропитанной химическими препаратами тканью.

• Не вставляйте пальцы или руки в отверстия инструмента.

• Ни в коем случае не вставляйте и не бросайте бумажные, металлические или другие предметы в отверстия на панели или клавиатуре. Если предмет попал внутрь, немедленно выключите питание и отсоедините шнур питания от розетки переменного тока. Затем обратитесь за помощью к специалистам службы технического обслуживания компании Yamaha.

• Не кладите на инструмент виниловые, пластмассовые или резиновые предметы, так как это может изменить цвет панели или клавиатуры.

• Не облокачивайтесь и не ставьте тяжелые предметы на инструмент, не нажимайте слишком сильно на кнопки, переключатели или соединители.

• Не работайте с инструментом (устройством) или наушниками при настроенном максимальном или некомфортном уровне громкости в течении длительного периода, так как это может вызвать потерю слуха. Если у вас пропал слух или слышится звон в ушах, обратитесь к врачу.

• Этот инструмент оборудован встроенной литиевой резервной батареей. В случае отключения шнура питания от розетки переменного тока внутренние данные сохраняются. Впрочем, если резервная батарея полностью разрядится, эти данные будут утеряны. Если уровень заряда батареи низкий, на дисплее отображается индикация «Backup Battery Low». В таком случае обратитесь к специалистам службы технического Всегда выключайте питание, если инструмент не используется. При использовании адаптера питания, даже если переключатель питания установлен в положение «STANDBY», минимальный уровень электричества все еще поступает в инструмент. Если инструмент не используется в течение длительного периода, обязательно отсоединяйте адаптер питания переменного тока от сетевой розетки переменного тока. Обязательно утилизируйте использованные батареи в соответствии с местными постановлениями.

Подключения Обслуживание Меры предосторожности при обращении Резервная батарея Компания Yamaha не несет ответственность за повреждения, вызванные неправильной эксплуатацией или внесением изменений в инструмент, а также за потерю или повреждение данных.

• Иллюстрации и индикация ЖК-дисплея в этом руководстве пользователя приведены только с учебной целью, поэтому могут немного отличаться от индикации и элементов управления инструмента. (4)-12 2/2 Русский3 Технические характеристики Тонгенератор и

Тонгенератор FM: 8 нот Тонгенератор AWM: 32 ноты (фортепьяно, метроном) Клавиатура 49 клавиш гаммы «до» (4 октавы с откликом на прикосновение)

Переключатель STANDBY/ON (РЕЖИМ ОЖИДАНИЯ/ВКЛ.) Ползунок MASTER VOLUME (ОБЩАЯ ГРОМКОСТЬ) Голоса 10 голосов Флейта, гобой, кларнет, саксофон, орган, труба, горн, медный духовой инструмент, струнный инструмент, фортепьяно Кнопка HOLD (УДЕРЖАТЬ) Фигура Кнопка FIGURE (ФИГУРА) Ползунки FIGURE (ФИГУРА) ATTACK (НАРАСТАНИЕ), RELEASE (ЗАТУХАНИЕ), BRILLIANCE (ЧЕТКОСТЬ) Транспозиция Кнопка TRANSPOSE (ТРАНСПОНИРОВАТЬ) Кнопка C (До) Кнопка B

(Ми бемоль) Кнопка F (Фа) Переключатель OCTAVE (ОКТАВА) (LOW1 (НИЗКИЙ1), LOW2 (НИЗКИЙ2), MID (СРЕДНИЙ), HIGH

(До диез), D (Ре), E

(Соль диез), A (Ля), B

Диск CONTRAST (КОНТРАСТ) Диск HARMONY CONTRAST (ГАРМОНИЧЕСКИЙ КОНТРАСТ) Диск METRONOME CONTRAST (МЕТРОНОМИЧЕСКИЙ

ввода/вывода Разъем DC 12V IN (ВХОД 12 В ПОСТОЯННОГО ТОКА) Разъем для педали контроля (стандартный стереоразъем) Выходной разъем (стандартный моноразъем) Разъем для наушников (стандартный стереоразъем)

Макс. 7,5 Вт на выходе Динамик 12 см (4 Ом) Питание Адаптер питания переменного тока* (постоянный ток 12 В 700 мА) Батареи типа D (размер «AA», LR6 или эквив.) x 6 Потребление

Через адаптер питания переменного тока: 5 Вт (при работе с макс. громк.) От батареи: 2,5 Вт (при работе с макс. громк.) Размеры Ширина: 855 мм (33 11/16 дюйма) Глубина: 262 мм (10 5/16 дюйма) Высота: 93,9 мм (3 11/16 дюйма) Вес: 4,35 кг (9 фунтов 9 унций) (без батарей)4

• Технические характеристики и описание в этом руководстве пользователя предназначены только для ознакомления. Компания Yamaha Corp. оставляет за собой право изменять продукты или технические характеристики в любое время без предупреждения. Поскольку технические характеристики, оборудование и параметры могут отличаться в разных регионах, обратитесь к дилеру компании Yamaha. Время работы

До предупреждения о низком уровне заряда прибл. 3 ч До разряда батареи прибл. 4 ч (при использовании щелочных

Принадлежности Адаптер питания переменного тока PA-3C или PA-130* (входит в комплект поставки только

Руководство пользователя

• Адаптер питания из комплекта поставки HD-200 предназначен для использования в США. Для использования HD-200 в других регионах приобретите и используйте адаптер питания переменного тока, указанный или рекомендуемый компанией Yamaha. Русский56

• МЕРЫ ПРЕДОСТОРОЖНОСТИ 1 Технические характеристики 3 Панель управления и разъемы 7 Установка и настройки голоса 9 Включение и выключение питания p. 9
• Элемент управления общей громкостью p. 9
• Выбор голоса для настройки p. 9
• Настройка фигуры p. 10
• Включение и выключение функции удерживания p. 10
• Выбор октавы p. 10
• Темперации 11 Выбор темперации p. 11
• Кнопки выбора нот p. 12
• Регулирование высоты тона каждой ноты p. 12
• Регулирование громкости каждой ноты p. 12
• Создание пользовательской темперации p. 12
• Копирование темперации p. 12
• Настройка базовой клавиши p. 13
• Стандартная настройка высоты тона p. 14
• Настройки транспозиции p. 14
• Настройки метронома 15 START/STOP (ПУСК/СТОП) p. 15
• BEAT VOLUME (ГРОМКОСТЬ МЕТРИЧЕСКОЙ ДОЛИ) p. 15
• Настройка темпа p. 16
• Настройка метрической доли p. 16
• Четвертная триоль p. 16
• Касание p. 17
• Память p. 17
• Другие настройки 18 Функция педали контроля p. 18
• Громкость устройства p. 18
• Звучание метронома p. 18
• Схема работы метронома p. 19
• Баланс громкости p. 19
• Разъемы и диски 20 Разъем DC 12V IN (ВХОД 12 В ПОСТОЯННОГО ТОКА) p. 20
• Разъем FOOT PEDAL (ПЕДАЛЬ КОНТРОЛЯ) p. 20
• Разъем OUTPUT (ВЫХОД) p. 20
• Разъем PHONES (НАУШНИКИ) p. 20
• Диски CONTRAST (КОНТРАСТ) Инициализация 21 Сообщения об ошибках 21 О темперациях по умолчанию 21 Пустая таблица 23 Устранение неполадок 25 Русский7 Панель управления и разъемы Equal C Major Man p. 20

стр. 9) Кнопки TRANSPOSE (ТРАНСПОНИРОВАТЬ) (

стр. 14) Ползунки и кнопка FIGURE

стр. 10) Кнопки TEMPERAMENT (ТЕМПЕРАЦИЯ) (

стр. 11) Переключатель OCTAVE

стр. 10) Кнопка HOLD

стр. 10) Дисплей HARMONY (ГАРМОНИЯ)8

стр. 9) Переключатель STANDBY/ON (РЕЖИМ ОЖИДАНИЯ/ВКЛ.)

стр. 9) Разъемы ввода/вывода (

стр. 20) Кнопки STANDARD PITCH (СТАНДАРТНАЯ ВЫСОТА ТОНА) Кнопка SETTING (НАСТРОЙКА)9 Установка и настройки голоса Включение и выключение питания Этот инструмент работает и от дополнительного адаптера питания переменного тока, и от батарей. Обязательно установите переключатель инструмента [STANDBY/ON] (РЕЖИМ ОЖИДАНИЯ/ВКЛ.) в положение STANDBY (РЕЖИМ ОЖИДАНИЯ) (выкл.), а затем выполните следующие шаги. При работе от адаптера питания переменного тока подключите вилку постоянного тока адаптера к разъему DC 12V IN (ВХОД 12 В ПОСТОЯННОГО ТОКА) на задней панели инструмента, а затем присоедините другой конец (стандартную вилку переменного тока) к ближайшей электрической розетке. При работе от батарей откройте крышку отделения для батарей на нижней панели, вставьте шесть новых щелочных батарей, затем закройте крышку отделения, надежно зафиксировав ее. После установки нажмите переключатель [STANDBY/ON] (РЕЖИМ ОЖИДАНИЯ/ВКЛ.) , чтобы включить питание. На дисплеях HARMONY (ГАРМОНИЯ) и METRONOME (МЕТРОНОМ) отображается та же информация, что отображалась перед выключением питания. Так как этот инструмент оборудован резервной батареей, настройки инструмента сохраняются даже при выключении питания. Элемент управления общей громкостью Передвиньте ползунок [MASTER VOLUME] (ОБЩАЯ ГРОМКОСТЬ)

MAX (МАКС) для повышения громкости, и передвиньте ползунок [MASTER VOLUME] (ОБЩАЯ ГРОМКОСТЬ) к метке MIN (МИН) для понижения

Выбор голоса для настройки На этом инструменте можно настроить 10 разных голосов. Можно выбрать нужный голос, нажав соответствующую кнопку. Загорится индикатор выбранной кнопки. Наилучший голос для настройкиВозможно, лучше выбрать режим ORGAN (ОРГАН) или STRING (СТРУННЫЙ ИНСТРУМЕНТ), чтобы учитель и ученик легко могли различить высоту тона инструмента (воспроизведенного учеником) и многофункционального устройства Harmony Director.

Настройка фигуры С помощью этой функции можно изменить тональные характеристики. После нажатия кнопки [FIGURE] (ФИГУРА) загорится ее индикатор и станут доступными три ползунка. Настройки, указанные с их помощью, будут применены к звуку клавиатуры. Передвиньте ползунок [ATTACK] (НАРАСТАНИЕ) для настройки длительности достижения звуком полной громкости при нажатии

Передвиньте ползунок [RELEASE] (ЗАТУХАНИЕ) для настройки длительности угасания звучания после отпускания клавиши. Передвиньте ползунок [BRILLIANCE] (ЧЕТКОСТЬ) для настройки отчетливости выбранного голоса. После нажатия кнопки [FIGURE] (ФИГУРА) ее индикатор выключится, и три ползунка станут недоступными. Настройки, указанные с их помощью, не будут применены к звуку клавиатуры.

• Эта функция недоступна, если выбран режим PIANO. Включение и выключение функции удерживания С помощью этой функции звучание нот можно продолжить, даже убрав пальцы

Нажмите кнопку [HOLD] (УДЕРЖАТЬ) , чтобы загорелся ее индикатор. Тогда звучание нот будет продолжаться, даже если вы уберете пальцы с клавиатуры. Если продолжается звучание одной или нескольких нот, можно изменить набор нот, нажав другие клавиши. Еще раз нажмите кнопку [HOLD] (УДЕРЖАТЬ) для выхода из этого состояния. Выключение этой кнопки прекратит удерживаемое звучание. Выбор октавы С помощью этой функции можно изменить октаву клавиатуры. Передвиньте переключатель [OCTAVE] (ОКТАВА) для выбора октавы. Положение переключателя и октава Положение переключателяLOW1 (НИЗКИЙ1)LOW2 (НИЗКИЙ2) MID (СРЕДНИЙ)HIGH (ВЫСОКИЙ)Октава C0 — C4 C1 — C5 C2 — C6 C3 — C711

Выбор темперации Нажмите кнопку [EQUAL TEMPERED] (РАВНОМЕРНАЯ ТЕМПЕРАЦИЯ) , чтобы загорелся ее индикатор. На дисплее HARMONY (ГАРМОНИЯ) появится индикация «Equal». Нажмите кнопку

, чтобы загорелся ее индикатор. На дисплее HARMONY (ГАРМОНИЯ) появится индикация «Pure (название клавиши) Major». Нажмите кнопку

, чтобы загорелся ее индикатор. На дисплее HARMONY (ГАРМОНИЯ) появится индикация «pure (название клавиши) minor». Нажмите кнопку [MEMORY] (ПАМЯТЬ) , чтобы загорелся ее индикатор. На дисплее HARMONY (ГАРМОНИЯ) появится индикация «User1» — «User5». Можно выбрать «User1» — «User5» с помощью диска DATA ENTRY (ВВОД ДАННЫХ)

Можно сохранить собственные оригинальные настройки темперации в памяти как пользовательские темперации. Подробнее см. на следующей странице. Equal C Major ManualC ( 0)442.0Hz/ +8c

Pure C Major ManualC ( 0)442.0Hz/ +8c -29.3 15.6 -31.3 -27.4 17.63.9 -13.7 -2.0 2.0 -15.6 -11.7 pure a minor ManualC ( 0)442.0Hz/ +8c -13.7 31.3 -15.6 -11.7 33.2-2.0 2.0 13.7 17.6 0.0 3.9ManualC ( 0)442.0Hz/ +8c

User1 C Major Обратите внимание, что настройки темперации, кроме Equal Temperament (равномерная темперация), невозможно применить к режиму PIANO. Если выбран режим PIANO, на дисплее HARMONY (ГАРМОНИЯ) отображается индикация «Piano», для клавиатуры применяется настройка Equal Temperament, и изменение высоты тона и громкости для каждой клавиши не доступно.Приме-чание12

Кнопки выбора нот Если включена кнопка INDIVIDUAL (НАСТРАИВАЕМАЯ) [VOLUME] (ГРОМКОСТЬ)

[PITCH] (ВЫСОТА ТОНА) , с их помощью выбирается нота, для которой нужно настроить громкость или высоту тона. Если кнопки INDIVIDUAL (НАСТРАИВАЕМАЯ) [VOLUME] (ГРОМКОСТЬ)

выключены, они используются для выбора базовой клавиши выбранной темперации. Регулирование высоты тона каждой ноты Высота тона каждой ноты («до» — «си») настраивается с шагом 0,1 цента. Нажмите кнопку INDIVIDUAL (НАСТРАИВАЕМАЯ) [PITCH] (ВЫСОТА ТОНА) , чтобы загорелся ее индикатор, нажмите нужную кнопку выбора ноты, затем отрегулируйте высоту тона с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

. Диапазон настроек: от -55 до +55 центов. Одновременно нажмите кнопки DATA ENTRY (ВВОД

для возврата к значению цента «0». Регулирование громкости каждой ноты Для каждой ноты («до» — «си») можно настроить громкость. Нажмите кнопку INDIVIDUAL (НАСТРАИВАЕМАЯ) [VOLUME] (ГРОМКОСТЬ) , чтобы загорелся ее индикатор, нажмите нужную кнопку выбора ноты, затем отрегулируйте громкость с помощью диска DATA ENTRY (ВВОД ДАННЫХ)

. Диапазон настроек: от -15 до +5. Одновременно нажмите кнопки DATA ENTRY (ВВОД

для возврата к значению «0». Создание пользовательской темперации Эта функция позволяет сохранять собственные оригинальные настройки темперации (настройки высоты тона и громкости для каждой ноты) в параметрах «User1» — «User5» как пользовательские темперации. Нажмите кнопку [MEMORY] (ПАМЯТЬ) , чтобы загорелся ее индикатор. С помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

выберите память «User1» — «User5», затем кнопками INDIVIDUAL (НАСТРАИВАЕМАЯ) [VOLUME] (ГРОМКОСТЬ)

[PITCH] (ВЫСОТА ТОНА) установите громкость и высоту тона каждой ноты. Указав настройки, выберите другой номер памяти и укажите другие настройки темперации, если необходимо. Копирование темперации Можно скопировать настройки темперации в любую память «User1» — «User5». Выбрав «User1» — «User5» и удерживая кнопку [EQUAL TEMPERED] (РАВНОМЕРНАЯ ТЕМПЕРАЦИЯ) , нажмите кнопку [MEMORY] (ПАМЯТЬ) для копирования настроек равномерной темперации в текущий номер памяти. Эта операция применяется также к кнопкам PURE TEMPERED

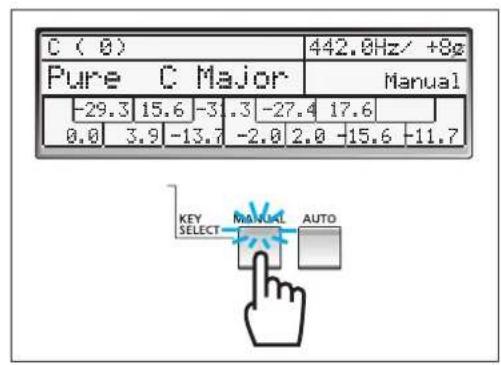

Настройка базовой клавиши Эта функция позволяет выбрать базовую клавишу для каждой темперации. Нажав кнопку [MANUAL] (ВРУЧНУЮ) , чтобы включить ее индикатор, можно указать базовую клавишу вручную, нажав одну из кнопок выбора нот. После включения индикатора кнопки [AUTO] (АВТО)

нажатием базовая клавиша и тип аккорда (мажор или минор) определяются воспроизведением нескольких нот на клавиатуре. Pure C Major ManualC ( 0)442.0Hz/ +8c -29.3 15.6 -31.3 -27.4 17.63.9 -13.7 -2.0 2.0 -15.6 -11.7 Pure C Major Auto C ( 0)442.0Hz/ +8c -29.3 15.6 -31.3 -27.4 17.63.9 -13.7 -2.0 2.0 -15.6 -11.7Если воспроизведенные ноты не удастся распознать как аккорд, сохранятся текущие настройки базовой клавиши и типа аккорда.Приме-чаниеMAJOR minor 7 m7(7)sus4mM7 6 m6 aug dim M7 m7

5 C/D Типы аккордов, распознанные при включенном режиме [AUTO] (АВТО) На этой схеме приведены примеры базовой клавиши «C» (До). Распознается также изменение направления движения пальцев. Распознанная базовая клавиша и тип аккорда отобразятся на дисплее HARMONY (ГАРМОНИЯ).14

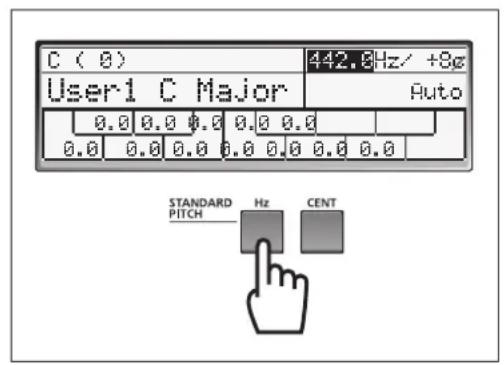

Стандартная настройка высоты тона Эта функция позволяет изменить общую настройку звука, которую нужно использовать как стандартную высоту тона для ансамбля, например оркестра или хора. Нажмите кнопку [Hz] (Гц) для перемещения курсора в столбец Hz, затем установите высоту тона в Гц с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

настроек: 430,0 Гц — 450,3 Гц. Одновременно нажмите кнопки DATA ENTRY (ВВОД ДАННЫХ)

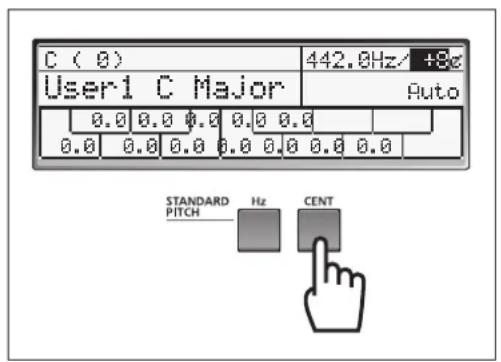

настройки к значению «442.0Hz». Нажмите кнопку [CENT] (ЦЕНТ) для перемещения курсора в столбец Cent, затем установите высоту тона в центах с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

. Диапазон настроек: от -40 до +40 центов. Одновременно нажмите кнопки DATA ENTRY (ВВОД ДАННЫХ)

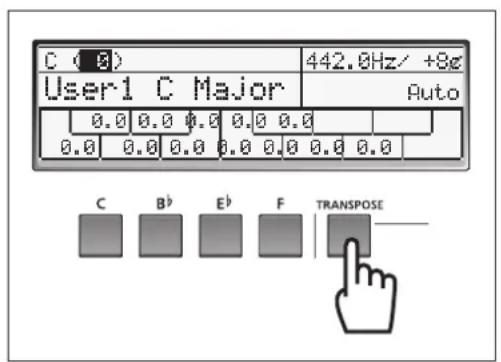

для сброса настройки к значению «0». Настройки транспозиции Эта функция позволяет повысить или понизить высоту тона клавиатуры с интервалом, равным полутону. Нажмите кнопку [TRANSPOSE] (ТРАНСПОНИРОВАТЬ) для перемещения курсора в столбец транспозиции, затем установите значение транспозиции с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

настроек: от -7 до +7. Одновременно нажмите кнопки DATA ENTRY (ВВОД ДАННЫХ)

для сброса настройки транспозиции к значению «0». Можно транспонировать клавишу непосредственно к нотам «до», «си бемоль», «ми бемоль» или «фа», нажав кнопку C (До), B

(Ми бемоль) или F (Фа)

(Си бемоль) - 2 полутонаКнопка [E

[О высоте тона]Значение высоты тона (в Гц) используется для настройки звучания разных инструментов. Во многих случаях для «ля» настраивается значение от 440 до 442 Гц.15 Настройки метронома START/STOP (ПУСК/СТОП) Нажмите кнопку [START/STOP] (ПУСК/СТОП) для запуска метронома. Еще раз нажмите кнопку [START/STOP] (ПУСК/СТОП) для остановки метронома. BEAT VOLUME (ГРОМКОСТЬ МЕТРИЧЕСКОЙ ДОЛИ) С помощью этих пяти ползунков можно настроить громкость каждой метрической доли. Ползунок ACCENT (АКЦЕНТ) позволяет настроить громкость акцентированного звука (первая метрическая доля на дисплее METRONOME (МЕТРОНОМ)). Четвертные ноты не звучат, а триоли звучат при ускоренном темпе триоли.Если для метронома выбрано значение «Alternate», ноты со знаком

не звучат.(См. раздел «Другие настройки» на стр. 18)ACCENTACCENT Схема интервалов между звуками (4/4) Схема интервалов между звуками (6/8)16

Настройка темпа На дисплее METRONOME (МЕТРОНОМ) можно настроить темп метронома. Нажмите кнопку [TEMPO] (ТЕМП) для перемещения курсора в столбец значения темпа, затем установите значение темпа четвертных нот с помощью диска DATA ENTRY (ВВОД ДАННЫХ)

Диапазон темпа: от 32 до 280. Одновременно нажмите кнопки

для сброса значения темпа к «120». Настройка метрической доли На дисплее METRONOME (МЕТРОНОМ) можно настроить метр и темп метронома. Можно также выбрать сложный метр, или метрические доли сложного метра (напр., 2/8+2/8+3/8), а также простой метр (напр., только 4/4). Можно создать метрические доли сложного метра максимально в 8 тактах. Для выбора простого метра нажмите кнопку [BEAT] (МЕТРИЧЕСКАЯ

, чтобы переместить курсор в раздел метра, затем выберите значения числителя и знаменателя метра с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

. Кнопками CURSOR (КУРСОР) перемещайте курсор от числителя к знаменателю. Для выбора сложного метра несколько раз нажмите кнопку CURSOR

, чтобы указать метр для следующего такта. Выберите значения числителя и знаменателя метра с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

. Выполните эти действия для настройки дополнительных тактов. Четвертная триоль Метроном можно воспроизвести как четвертную триоль, включив индикатор [QUARTER TRIPLET] (ЧЕТВЕРТНАЯ ТРИОЛЬ)

Если включена кнопка [QUARTER TRIPLET] (ЧЕТВЕРТНАЯ ТРИОЛЬ)

можно прослушать ритмичную четвертную триоль, установив для метра значение «4/4», выбрав для ползунка BEAT VOLUME (ГРОМКОСТЬ МЕТРИЧЕСКОЙ ДОЛИ) четвертной ноты низкий уровень, для ползунка BEAT VOLUME (ГРОМКОСТЬ МЕТРИЧЕСКОЙ ДОЛИ) триоли — высокий уровень, а для других ползунков BEAT VOLUME (ГРОМКОСТЬ МЕТРИЧЕСКОЙ ДОЛИ) выбрав значение «0».

4>636626398 4884848 Одновременно нажмите кнопки [MEMORY] (ПАМЯТЬ) и [BEAT] (МЕТРИЧЕСКАЯ ДОЛЯ) для сброса метрической доли к размеру «4/4» (1 такт).

Эта функция позволяет настраивать темп метронома касанием клавиши. Нажмите кнопку [TAP TEMPO] (ТЕМП КАСАНИЕМ) , после чего включится индикатор, затем трижды коснитесь крайней правой белой клавиши (отобразится по порядку индикация «Tap2», «Tap1» и «Tap0»), чтобы запустить воспроизведение метронома в темпе, равному среднему значению интервалов между тремя касаниями. Если работа метронома остановлена, указанная выше операция запустит метроном. Если метроном работает, указанная выше операция изменит темп воспроизведения. Еще раз нажмите кнопку [TAP TEMPO] (ТЕМП КАСАНИЕМ)

возвращения клавиатуры к нормальному состоянию.

Эта функция позволяет сохранять до восьми настроек метронома («M1» — «M8»). Каждую настройку можно вызвать одним касанием. Нажмите кнопку [MEMORY] (ПАМЯТЬ) , чтобы загорелся ее индикатор, затем выберите номер памяти («M1» — «M8») с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

настройки текущего номера памяти, выберите другой номер, чтобы указать для него настройки, если это необходимо. Если включен индикатор [MEMORY] (ПАМЯТЬ) , можно выбрать номер памяти («M1» — «M8»), нажав клавишу, соответствующую надписи «M1» — «M8» на верхней панели над клавиатурой.

Если включен индикатор TAP (КАСАНИЕ), нажмите справа на клавиатуре клавишу [A] (Ля), [B

] (Си бемоль) или [B] (Си), чтобы воспроизвести звук клавеса, барабанных палочек или каубелла, соответственно.

Другие настройки На дисплее, вызванном кнопкой [SETTING] (НАСТРОЙКА)

можно изменить настройки, например, функцию педали контроля и звук метронома. Нажмите кнопку [SETTING] (НАСТРОЙКА) . Включится ее индикатор и появится дисплей настроек; затем выполните указанные ниже инструкции. Функция педали контроля Можно выбрать функцию педали контроля, подключенной к разъему FOOT PEDAL (ПЕДАЛЬ

Кнопкой выбора нот [C] (До) переместите курсор в столбец «Foot Pedal», затем выберите нужную функцию из указанных ниже функций с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

Громкость устройства Можно отрегулировать громкость всей клавиатуры. Кнопкой выбора нот [D] (Ре) переместите курсор в столбец «Harmony Volume», затем выберите значение громкости от -10 до +5 с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

Звучание метронома Можно изменить звук ударов метронома. Кнопкой выбора нот [A] (Ля) переместите курсор в столбец «Metro Sound», затем выберите нужный звук из указанных ниже звуков с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

Функция Индикация ОписаниеГромкость Volume Общая громкостьУдержание Hold Кнопка [HOLD] (УДЕРЖАТЬ)Пуск/Стоп Start/Stop Запуск и остановка метрономаЗвук Индикация ОписаниеКлевок Peck Звук, идентичный звуку HD-81 и HD-100Щелчок Click Звучит, как механический метроном Гудок Beep Звучит, как электронный метроном Foot Pedal:Volume Metro Sound:PeckPattern:All

Harmony Volume: O19 Схема работы метронома Можно выбрать способ воспроизведения метронома. Кнопкой выбора нот [B] (Си) переместите курсор в столбец «Pattern», затем выберите нужную настройку из указанных ниже настроек с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или кнопок

Баланс громкости Можно отрегулировать баланс громкости между пятью областями клавиатуры, как показано ниже. Нажмите кнопку C

(Си бемоль) для выбора области клавиатуры, затем настройте громкость с помощью диска DATA ENTRY (ВВОД ДАННЫХ) или

. При необходимости настройте громкость для других областей клавиатуры

Настройка Индикация Порядок воспроизведения All All Метроном полностью воспроизводит все метрические доли всех типов разрешения (ACCENT, четвертная нота, восьмая нота, триоль и шестнадцатая нота). Alternate Alternate Метроном воспроизводит все метрические доли всех типов разрешения так, что звуки нескольких щелчков не повторяются одновременно. Например, для первой метрической доли воспроизводится только звук ACCENT. Для 2-й — 4-й метрической доли с метром 4/4, например, воспроизводится только четвертная нота.

Низкая (около A-1) Средне-низкая (около G1)

(около F3) Средне-высокая (около D5)

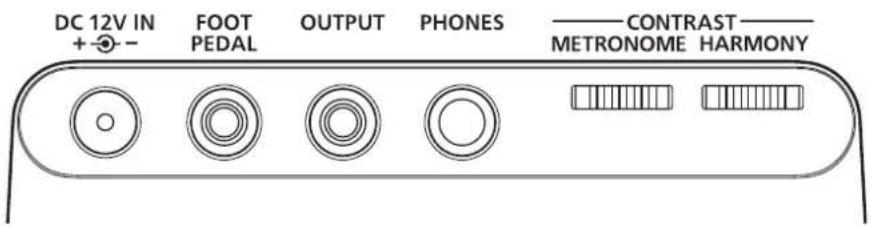

Разъемы и диски Разъем DC 12V IN (ВХОД 12 В ПОСТОЯННОГО ТОКА) Этот разъем предназначен для адаптера питания переменного тока. Используйте только указанный адаптер (стр. 3). Разъем FOOT PEDAL (ПЕДАЛЬ КОНТРОЛЯ) Этот разъем предназначен для педали контроля. (Стандартный стереоразъем) Пользуйтесь только педалью управления громкостью (YAMAHA FC7). Использование педали-переключателя невозможно. Разъем OUTPUT (ВЫХОД) Этот разъем предназначен для усилителя электронного инструмента. Перед подключением выключите питание инструмента и другого оборудования, подключенного к инструменту. (Стандартный моноразъем) Разъем PHONES (НАУШНИКИ) Этот разъем предназначен для наушников. При использовании наушников звук не выводится через динамики аппарата HD-200. (Стандартный стереоразъем) Диски CONTRAST (КОНТРАСТ) Эти ручки предназначены для регулирования контрастности дисплея HARMONY (ГАРМОНИЯ) и METRONOME (МЕТРОНОМ).21 Инициализация Удерживая кнопки DATA ENTRY (ВВОД ДАННЫХ)

, нажмите переключатель [STANDBY/ON] (РЕЖИМ ОЖИДАНИЯ/ВКЛ.) для включения питания. На дисплее HARMONY (ГАРМОНИЯ) появится индикация «Memory is Initialized!», и все настройки будут сброшены к параметрам, заданным производителем по умолчанию. Так как инициализация удаляет все пользовательские настройки темперации и метронома, рекомендуется записывать все настройки в пустой таблице на стр. 23. Если возникнет ошибка, на дисплее появится сообщение. С помощью этой таблицы определяйте неполадку и принимайте соответствующие меры

Определение высоты тона Что такое цент? Цент — это единица измерения высоты тона, которая равняется 1/100 полутона. Используя центы для измерения высоты тона, мы можем вычислить высоту тона простыми операциями сложения и вычитания, а не умножения и деления. Поэтому цент широко используется в области музыки и акустики как стандарт для измерения высоты тона. Темперации в аппарате HD-200 Равномерная темперация В равномерной темперации октава делится на 12 равных шагов (равных частот). Частота между соседними нотами составляет (1,0594631). Эта темперация обычно настраивается относительно стандартной высоты тона 440 Гц. Чистый мажор Эта настройка сохраняет чистые математические интервалы мажорной гаммы, особенно для трезвучных аккордов. Эта настройка включает чистые квинты и терции, целые тоны с большими и малыми интервалами и полутоны хроматической гаммы, поэтому для изменения клавиш нужно изменить высоту тона каждой ноты гаммы, а это непрактично для клавишных или струнных щипковых инструментов. Чистый минор Как и для чистого мажора, эта настройка сохраняет чистые математические интервалы минорной гаммы. Для изменения клавиш также нужно изменить высоту тона каждой ноты гаммы, а это не практично для клавишных или струнных щипковых инструментов. Сообщения об ошибках Сообщение Причина РешениеLow Battery ! (Низкий уровень заряда батареи.)Низкий уровень заряда батареи. Замените все батареи.Low Backup Battery ! (Низкий уровень заряда резервной батареи.)Низкий уровень заряда резервной литиевой батареи.Обратитесь к дилеру, у которого приобретен инструмент, и замените батарею.Memory is Initialized ! (Память инициализрована.)Резервная копия данных в памяти содержит недействительные данные.Данные инструмента сброшены к параметрам, заданным производителем по умолчанию.Обратитесь к дилеру, у которого вы приобрели инструмент.Keyboard Error ! (Ошибка клавиатуры.)Keyboard Data Error ! (Ошибка данных клавиатуры.)Возможно, неисправна клавиатура. Обратитесь к дилеру, у которого вы приобрели инструмент. О темперациях по умолчанию (Значение в центах) =

× log (Соотношение высоты тона) (Соотношение высоты тона) = 10 log2 × (Значение в центах) log2

Соотношение высоты тона и значение в центах для основных типов высоты тона Список значений темпераций в центах по умолчанию (для до мажор/ля минор)

Указанные ниже темперации редко используются. Высота тонаСоотношение высоты тонаЗначение в центахКомментарийОктава 2 1200,00Чистая квинта 3/2 701,955Чистая кварта 4/3 498,045Чистая мажорная терция 5/4 386,314Чистая минорная терция 6/5 315,641Чистый целый тон с большим интервалом9/8 203,910Чистый целый тон с малым интервалом10/9 182,404Чистый полутон диатонической гаммы16/15 111,731 Разница между квартой и мажорной терциейЧистый полутон хроматической гаммы25/24 70,672 Разница между мажорной и минорной терциямиСредний тон 193,157 Среднее значение между большим и малым интервалами целых тонов Синтоническая комма 81/80 21,506 Разница между большим и малым интервалами целых тонов Пифагорейская комма 23,460 Разница между чистой квинтой x12 и 7 октавами Схизма 1954 Разница между пифагорейской и синтонической коммамиРавномерный полутон 100,0ИндикацияТип темперацииОтдельное значение в центах (цент)

Equal Равномерный 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 Pure (Major) Чистый мажор 0,0 -29,3 3,9 15,6 -13,7 -2,0 -31,3 2,0 -27,4 -15,6 17,6 -11,7 pure (minor) Чистый минор 15,6 -13,7 -2,0 31,3 2,0 13,7 -15,6 17,6 -11,7 0,0 33,2 3,9 Тип темперацииОтдельное значение в центах (цент)

Пустая таблица Темперация № User Имя темперации

Настраиваемая высота тона Настраиваемая

Темперация № User Имя темперации

Настраиваемая высота тона Настраиваемая

Темперация № User Имя темперации

Настраиваемая высота тона Настраиваемая

Темперация № User Имя темперации

Настраиваемая высота тона Настраиваемая

Темперация № User Имя темперации

Настраиваемая высота тона Настраиваемая громкость24

M25 Устранение неполадок Если возникнут неполадки, сначала просмотрите указанные ниже сведения. Если предложенное решение не устранит проблему, или неполадка не указана в этом списке, выключите питание, отсоедините адаптер питания переменного тока и обратитесь к дилеру, у которого приобретен данный инструмент, для проведения ремонта. Неполадка Причина Решение При включении питания возникает шум наподобие

Через усилитель мощности проходит электрический ток. Это нормально, так как свидетельствует о работе устройства. При использовании внешних динамиков убавьте громкость усилителя перед включением питания. Время от времени возникает шум наподобие царапания или

Такой шум может возникнуть при включении или выключении бытовых приборов, например холодильника или стиральной машины, а также при использовании электродрели. Пользуйтесь розеткой переменного тока, расположенной по возможности подальше от устройства или аппарата, который может вызвать шум. Если не удается выяснить причину шума, обратитесь к дилеру, у которого приобретен этот инструмент. Шум возникает из-за работы радио, телевизора и т. д. Радио или телевизор расположены слишком близко к инструменту. Расположите радио или телевизор по возможности подальше от инструмента. Мигают индикаторы кнопок

Низкий уровень заряда

Пользуйтесь адаптером питания переменного тока или замените все шесть батарей новыми. Динамики не производят звук даже при игре на клавиатуре. В настройках громкости для всех нот установлен минимальный уровень. Настройте для громкости любой уровень, кроме минимального. К инструменту подключены

Отключите наушники от инструмента. Громкость низких нот слишком низкая. Это следствие ограничений

Подключите инструмент к усилителю клавиатуры и под. Звук искажается. Возникают низкочастотные звуки при использовании внешних динамиков с высоким уровнем громкости. Снизьте уровень громкости. Звук инструмента резонирует со шкафом, оконным стеклом или другими объектами, близко расположенными к инструменту. Уберите резонирующие объекты. К инструменту подключен динамик с пониженной

Подключите динамик с высокой

Для использования инструмента в симфоническом оркестре рекомендуется динамик мощностью 100 Вт и выше. Потеряны данные в памяти. Низкий уровень заряда резервной литиевой батареи. Обратитесь к дилеру, у которого приобретен инструмент, и замените батарею. Индикация на ЖК-дисплее трудночитаемая. Индикация на дисплее может быть трудночитаемой в зависимости от угла наклона. Отрегулируйте диски CONTRAST (КОНТРАСТ) на задней панели. Звук искажается при проигрывании аккордов. Низкий уровень заряда

Пользуйтесь адаптером питания переменного тока или замените все шесть батарей новыми.26 Русский1
