РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YX-35GF YAMAHA

Руководство пользователя

使用手册

사용설명서

Обязательно прочтите разделы «МЕРЫ БЕЗОПАСНОСТИ» на стр. 12.

务请阅读第 20 页的“注意事项”。

ВНИМАТЕЛЬНО ПРОЧТИТЕ, ПРЕЖДЕ ЧЕМ ПРИСТУПАТЬ К ЭКСПЛУАТАЦИИ

Сохраните это руководство, чтобы использовать его в дальнейшем.

ПРЕДУПРЕЖДЕНИЕ

Всегда соблюдайте описанные ниже основные меры безопасности, чтобы избежать получения серьезных травм или даже смерти от поражения электрическим током, короткого замыкания, повреждений, пожара и других несчастных случаев. Ниже перечислены некоторые меры безопасности.

Место установки

• Следуйте инструкциям по сборке инструмента. При эксплуатации неправильно собранный инструмент может опрокинуться, что приведет к получению травмы.
• Сборку инструмента должны выполнять как минимум два человека. При попытке установить инструмент в одиночку он может опрокинуться, что приведет к получению травмы или повреждению инструмента.
• Не ставьте инструмент на наклонные или неустойчивые платформы. Он может упасть или опрокинуться, что приведет к получению травмы.

Правила эксплуатации

• Если вы обнаружите необычные движения, шум или вибрации, сразу же прекратите использовать инструмент и снова затяните все болты. Инструмент может опрокинуться, что может привести к получению травмы.
• Держите руки и ноги вдали от подвижных деталей, например зазора над роликами. Несоблюдение этого правила может привести к получению травмы.
• Не опирайтесь и не забирайтесь на инструмент. Он может упасть, что приведет к получению травмы.
• Не совершайте резких движений рядом с инструментом. Столкновение с инструментом может привести к получению травмы. Кроме того, инструмент может опрокинуться. Не подпускайте детей к инструменту.
• В случае землетрясения сильные толчки могут опрокинуть или передвинуть инструмент. Не подходите к инструменту во время землетрясения.

При перемещении инструмента

• Перемещая инструмент на его роликах, двигайте его только по ровным, плоским поверхностям. Не перемещайте инструмент по наклонным, неровным или покрытым гравием поверхностям. Ксилофон может упасть или выйти из-под контроля.
• Не бегайте с инструментом. Он может выйти из-под контроля, врезаться в стену, а также нанести серьезные травмы.
• Если требуется поднять инструмент, это должны делать как минимум два (2) человека. Поднимайте инструмент за концы рамы обеими руками. Если держаться за перекладину, инструмент может упасть. Держите инструмент только за концы рамы.
• Не следует перемещать инструмент вверх и вниз по ступенькам в собранном виде. При этом могут отваливаться детали, а вы можете потерять равновесие, что приведет к падению инструмента. Перемещайте инструмент только в разобранном виде.

Всегда соблюдайте описанные ниже основные меры безопасности, чтобы избежать получения травм вами или другими лицами, а также повреждения инструмента и другого имущества. Ниже перечислены некоторые меры безопасности.

Правила эксплуатации

• Не кладите никакие предметы на инструмент. Это может привести к повреждению тоновых пластин или рамы.
• Заменяйте треснувшие тоновые пластины в кратчайшие сроки. У треснувших тоновых пластин могут быть острые края, о которые можно порезаться.
• Используйте молоточек только для игры на инструменте. Несоблюдение этого правила может привести к получению травмы и другим несчастным случаям. Не позволяйте детям бить людей и предметы молоточком. Не допускайте опасного поведения.

• Не играйте на ксилофоне молоточками для оркестровых колокольчиков и другими твердыми предметами. В результате этого на тоновых пластинах могут образоваться выбоины и царапины, которые отрицательно скажутся на звучании. Тоновые пластины ксилофона изготовлены из мягкого дерева, выбранного за его характерный глубокий тембр, поэтому будьте с ними осторожны. Кроме того, не ударяйте по тоновым пластинам твердым молоточком изо всей силы. Они могут треснуть.

• Сборку ножек и стоек, а также настройку резонаторов должны выполнять как минимум два человека. В противном случае можно травмировать руки или пальцы, а детали могут падать или царапаться.

• Время от времени следует полировать тоновые пластины мягкой и сухой салфеткой либо силиконовой тканью. Пятна, которые не удается удалить сухой тканью, можно стереть небольшим количеством этилового спирта. Никогда не используйте для очистки растворитель, бензол или влажную ткань.

Перемещение инструмента

• Если инструмент необходимо транспортировать, полностью разберите его и тщательно упакуйте каждую деталь. Инструмент разбирается в порядке, обратном сборке.
• Перемещайте инструмент очень аккуратно. Не бросайте и не роняйте инструмент, так как это хрупкая вещь и его легко можно повредить.

Компания Yamaha не несет ответственности за повреждения, вызванные неправильной эксплуатацией или модификацией инструмента.

УВЕДОМЛЕНИЕ

• После окончательной регулировки ножек необходимо плотно затянуть крепежные винты, чтобы крепление не ослабло. Если крепление ослабнет, инструмент может сдвигаться во время исполнения, а также давать шум и другие проблемы. Время от времени подтягивайте винты.

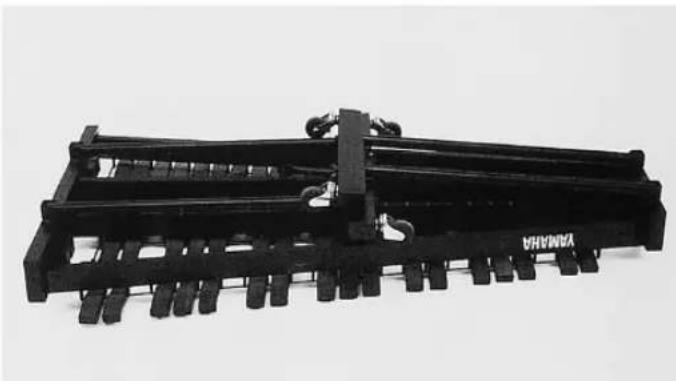

• Эксплуатация или хранение в перечисленных ниже местах может привести к повреждению инструмента, даже в упакованном виде.

- Под прямыми солнечными лучами, например у окна или в закрытом автомобиле в дневное время.

- Возле нагревательных приборов или в других местах, подверженных сильному нагреву.

- В чрезмерно холодной среде.

- В местах с высокой влажностью или большим количеством пыли.

- В местах, подверженных вибрациям.

- В местах, где инструмент может подвергаться воздействию осадков или влаги.

димс Если часто передвигать инструмент, крепление болтов и других деталей может ослабнуть. После перемещения инструмента убедитесь, что все болты и другие содетали надежно закреплены. Плотно затяните все расшатанные детали.

• Тоновые пластины не будут резонировать надлежащим образом, если подвесные шнуры не прикреплены к штырям тоновых пластин. Убедитесь, что шнуры закреплены должным образом.
• Попадание посторонних предметов в резонаторные трубы может привести к плохому резонансу. Будьте осторожны.
• Используйте чехол из комплекта поставки для защиты инструмента от пыли. (Для чехла, входящего в комплект, требуется сухая чистка.)

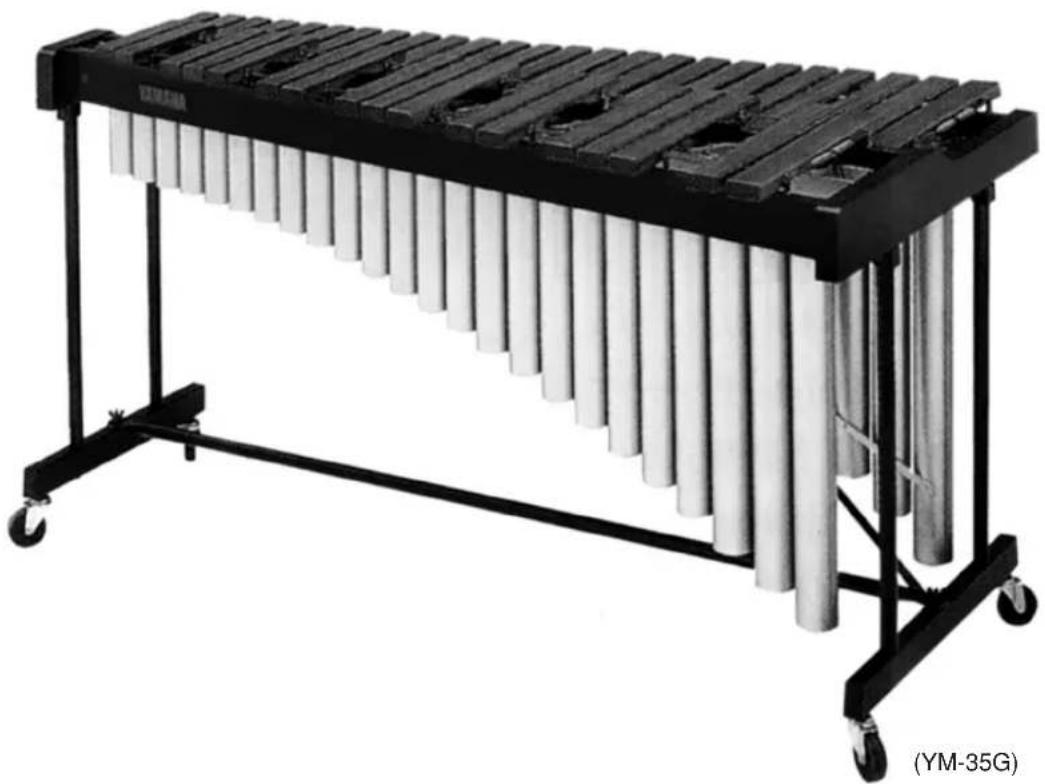

* The YM-35G is used for illustrative purposes in this manual. For this reason, the illustrations may not match with the YX-30G, YX-30GF, YX-35G, YX-35GF.
* В данном руководстве для иллюстративных целей используется модель YM-35G. По этой причине рисунки могут не соответствовать моделям YX-30G, YX-30GF, YX-35G, YX-35GF.

Mallet holder Держатель для ударной палочки Natural tone bars Тоновые пластины натуральных звуков Side frame (Treble side) Накладка (верхняя сторона) Rail Перекладина Wing nut Барашковая гайка Leg (Treble side) Ножка (верхняя сторона) Reinforcement stay Скрепляющая перекладина Resonators (Accidental tone side) Резонаторы (со стороны дополнительных звуков) Suspension post Штырь тоновой пластины Accidental tone bars Тоновые пластины дополнительных звуков Suspension cord Подвесной шнур Side frame (Bass side) Накладка (нижняя сторона) Resonators (Natural tone side) Резонаторы (со стороны натуральных звуков) Caster Ролик Slant stay Наклонная стойка Wing nut Барашковая гайка Leg (Bass side) Ножка (нижняя сторона)

В целях безопасности инструмент должны собирать, по меньшей мере, два человека в помещении с достаточно свободным пространством. Рекомендуется собирать инструмент на мягком ковре или ковровом покрытии.

Сборку инструмента должны выполнять как минимум два человека.

1 Переверните инструмент и положите его на ко- вер и т.п.

2 Откройте левую и правую ножки и полностью освободите натяжные болты.

Wing nut Барашковая гайка Wing nut Барашковая гайка

3 Прикрепите скрепляющую перекладину и на- клонную опору.

Сначала закрепите скрепляющую перекладину со стороны высокого регистра, убедившись, что она правильно выровнена. Далее закрепите скрепляющую перекладину и наклонную опору со стороны нижнего регистра. Сдвиньте скрепляющую перекладину на натяжной болт в направлении, указанном знаком «А», как показано на иллюстрации ниже, а затем передвиньте наклонную опору на болт в направлении, указанном знаком «В».

При этом убедитесь, что между барашковой гайкой и наклонной стойкой со стороны низких частот, а также между барашковой гайкой и усиливающей планкой со стороны высоких частот установлены пружинные и плоские гайки, а барашковая гайка плотно затянута.

Не помещайте пружинную и плоскую шайбы между наклонной стойкой и опорой педали, а также между опорой и ножкой педали. Детали могут расшататься, в результате чего инструмент может опрокинуться и привести к получению травмы.

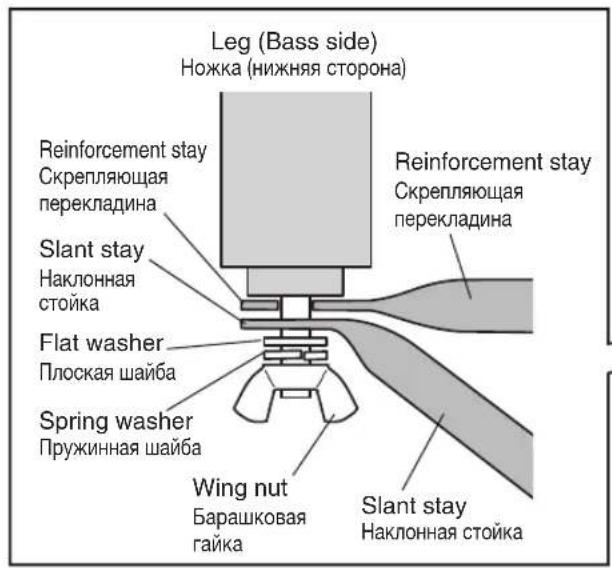

Leg (Bass side) Ножка (нижняя сторона) Reinforcement stay Скрепляющая перекладина Slant stay Наклонная стойка Flat washer Плоская шайба Spring washer Пружинная шайба Wing nut Барашковая гайка Slant stay Наклонная стойка Reinforcement stay Скрепляющая перекладина

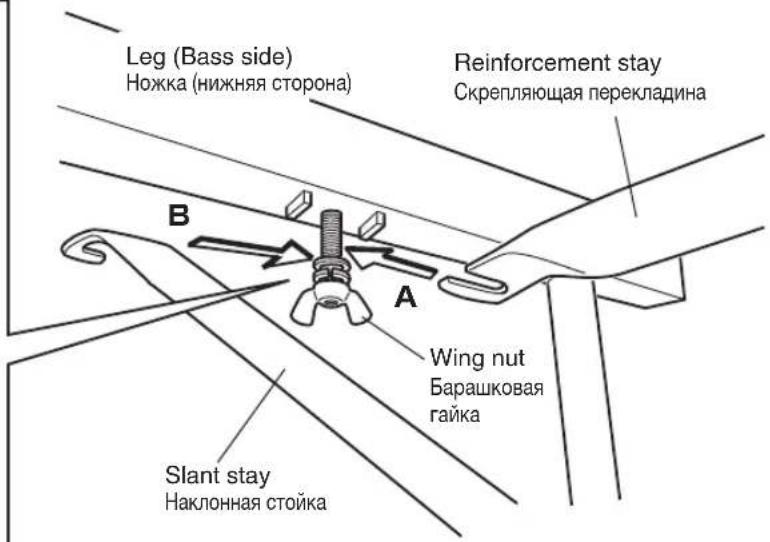

Leg (Bass side) Ножка (нижняя сторона) Reinforcement stay Скрепляющая перекладина B A Wing nut Барашковая гайка Slant stay Наклонная стойка

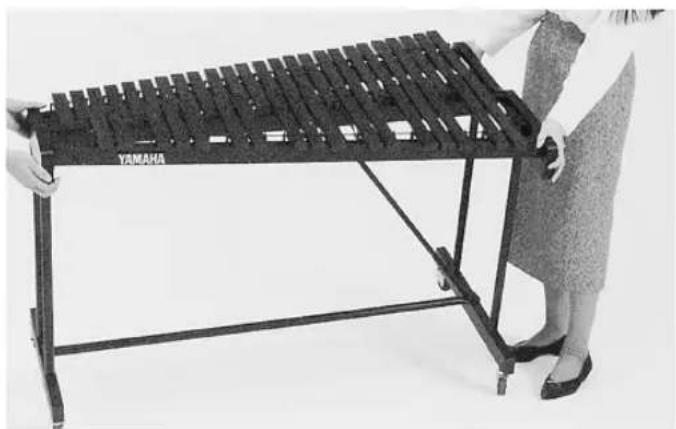

4 Поверните инструмент вертикально.

Person handling a black YAMAHA metal frame on a wheeled platform (no text or symbols visible)

5 Прикрепите резонаторы.

Установите резонаторы с нижней стороны инструмента, будьте осторожны при этом, чтобы не уронить и не ударить резонаторы.

Сначала смонтируйте сторону высокого регистра.

Resonators (Accidental tone side) Резонаторы (со стороны дополнительных звуков)

Resonators (Natural tone side)
Резонаторы (со стороны натуральных звуков)

При установке резонатора на стороне низких частот пропустите один конец резонаторов через прорезь в середине стопора резонатора. Если температура в комнате равна или выше 22°C, используйте неглубокий паз A, а если температура ниже 22°C, используйте более глубокий паз B.

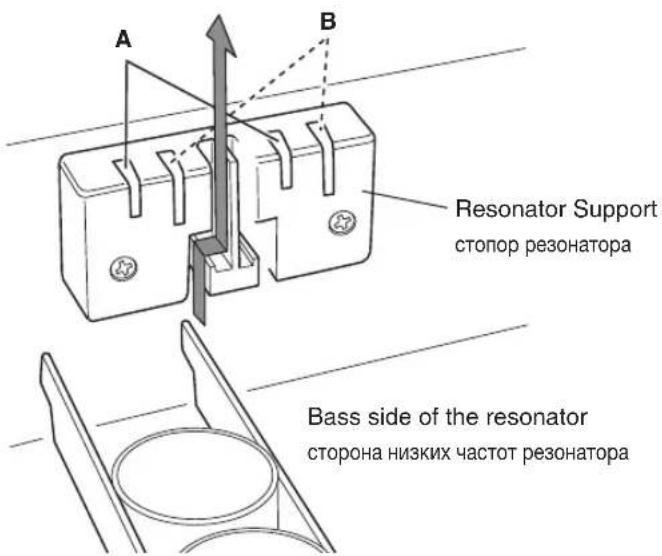

A B Resonator Support стопор резонатора Bass side of the resonator сторона низких частот резонатора

6 Еще раз убедитесь, что все винты затянуты надежно.

Для удаления грязи с тоновых пластин используйте сухую мягкую ткань.

Playing the instrument properly / Правильная игра на инструменте

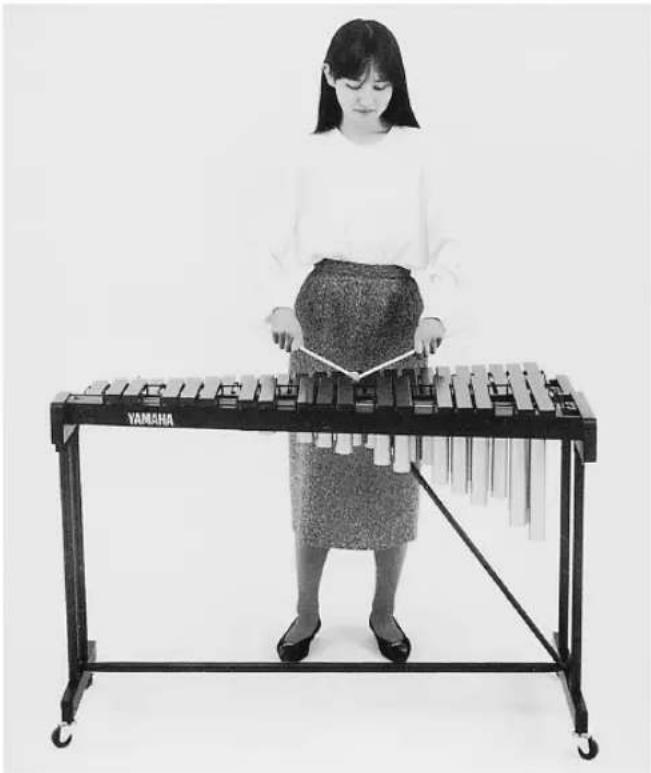

Proper Posture

Обеспечьте достаточное расстояние между Вашим телом и инструментом, таким образом, чтобы, когда Вы стоите, ударные палочки располагались по центру тоновых пластин. Следите за тем, чтобы верхняя часть Вашего тела не сгибалась или не отклонялась.

Расслабьте локти и позвольте им естественным образом расположиться относительно Вашего тела так, чтобы они не были разведены слишком далеко в стороны или назад.

Поставьте ноги на ширину плеч, а центр тяжести тела разме- стите над пальцами ног.

and your Как держать ударные палочки

Удерживайте ударные палочки таким образом, чтобы центр ударной палочки находился между большим и указательным пальцами. Остальные пальцы должны слегка поддерживать палочку. Тыльная сторона руки должна быть направлена вверх. Разверните ударные палочки под углом приблизительно 90°, расположив ударную палочку с правой стороны впереди.

Ударяйте по центру тоновых пластин так, чтобы ударная палочка отскакивала от тоновой пластины при движении Ваших запястий.

	YX-30G	YX-30GF	YX-35G	YX-35GF	YM-35G
Диапазон	Сопрано, Альт3 окт. С52 – С88		Альт, Тенор 3 12 окт. С40 – F81		Тенор, Бас 3 12 окт. С28 – F69
Пластины	Падаук	Акусталон	Падаук	Акусталон	Африканский падаук
Размеры(Ш x Г x В)	106 x 57 x 82 cm		120 x 66 x 82 cm		154 x 80 x 85 cm
Вес	17 кг	20 кг	21 кг	24 кг	35 кг

● SCALE RANGE / ДИАПАЗОН ЗВУЧАНИЯ ИНСТРУМЕНТА

YM-35G YX-35G (35GF) YX-30G (30GF) 1 3 4 6 8 9 11 13 15 16 18 20 21 23 25 27 28 30 32 33 35 37 39 40 42 44 45 47 49 51 52 54 56 57 59 61 63 64 66 68 69 71 73 75 76 78 80 81 83 85 87 88

Middle C / C 1-ой октавы

YM-35G 8va… YX-35G (35GF) 8va… YX-30G (30GF)

* В содержании данного руководства приведены последние на момент публикации технические характеристики.

Поскольку Yamaha постоянно совершенствует свою продукцию, приведенные в данном руководстве технические характеристики могут не совпадать с техническими характеристиками конкретного устройства. Для получения последней версии руководства посетите веб-сайт корпорации Yamaha и загрузите файл с руководством.

YAMAHA
