РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YV-3710M YAMAHA

Руководство пользователя

使用手册

사용설명서

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек

Эти знаки на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы и батарейки не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры и использованных батарёек пожалуйства сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC и 2006/66/EC.

При правильном отделении этих товаров и батареек, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров и батареек пожапуйста обращай-тесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

Пля представителей компаний в Европайском Союза!

Safety Precautions

Для обеспечения безопасности использования Вашего вибрафона, пожалуйста, выполняйте приведенные ниже инструкции.

В частности, для детей перед началом использования инструмента следует провести надлежащий инструктаж.

по использованию и уходу за вибрафоном.

Во избежание возгорания, поражения электрическим током или получения травмы убедитесь, что соблюдаются все меры предосторожности, приведенные ниже.

О знаках

Знаки, используемые в разделе «Меры безопасности», предназначены для обеспечения безопасно-

сти эксплуатации данного инструмента, а также для защиты Вас и других от трами и повседения имущества.

Прежде чем прочесть инструкцию. изучите знание каждого знака.

Данный знак указывает на необходимость соблюдения осторожности (включая опасности и предупреждения).

Данный знак означает запращенные действия.

Данный знак означает специальные инструкции, которые следует строго выполнять.

Например: Не разбирать.

Например: Отсоедините штекер электропи- тания от настенной розетки.

Предупреждение

Игнорирование предупреждений с данным знаком и неправильное использование данного изделия могут привести к смерти или серьезной травме.

Перед использованием зибрафона, пожагуйста, полностью почтите инструкции, проведенные ниже, и руководство пользователя.

Не разбирайте и не модиоцируйте контроллер или привод вибрафсна. Это может вызвать возгорание или поражение электрическим током.

Не следует пытаться самостоятельно проводить ремонт или замену запчастей, если в настоящем руководстве не призедены такие указания.

Не используйте и не храните инструмент в следующих местах. Это может вызвать возгорание или поражение электрическим током.

• В местах с высокой температурой (аблизи нагревательного оборудования или в местах воздействия прямого солнечного света и т.п.).
• В местах, где инструмент подвержен воздействию влаги (ванная комната, на мокром полу и т.п.) и в местах с чрезмерной влажностью.
  • Вмастах, где инструмент может попасть под дождь.
  ▪ В местах с чрезмерной запыленностью.

Не вставлайте в узел привода посторонние предметы (воспламеняемые предметы, монеты, проводку и т.п.) и не нагивайте жидкости (воду, сок и т.п.). Это может вызвать возгорание и поражение электрическим током.

При возникновении приведанных ниже ситуаций отличите питание, отсоедините адаптар переменного тока и как можно скорее обратитесь за ремонтом.

• Если адаптер переменного тока или шную электропитания поврежден.
• Если в узап привода попали посторонние предметы или жидкости.
  • При намоканим узла привода (под дождем и т.п.).
• Если узел привода работает неправильно или поломан.

Никогда не размещайте инструмент на наклоннсы, иустойчивой и т.п. площадке. Это может привести к падонию инструмента и принянению Вам траямы.

При перемещении инструмента на его роликах перемещайте его только по гладким плоским псверхностям. Держите инструмент за края рамы и медленно толкайте его аперед.

Меры безопасности

Внимание

Игнорирование предупреждений с данным знаком и неправильное использование данного изделия могут привести к травме или повреждению имущества.

Не используйте инструмент в местах с плохой зентиляцией.

Блокируйте ролики, если не будете использовать инструмент.

Никогда не тяните за шнур, отсоединяя адаптер переменного тока от розетки. Всегда придерживайте адаптер переменного тока при подключении или отключении электропитания.

При регулировке высоты игровой поверхности (описано на стр. 29) убедитесь, что процедуза выполняется, по меньшей мере, друзья лицами. Попытка регулировки высоты в одиночку может вызовать переозрачивание инструмента и может представлять собой опасность.

Всегда отсоединяйте адаптер переменного тока от розетки, если не будете использовать инструмент в течение длительного периода времени.

При регулировке высоты никогда не прикасайтесь к местам, показанным ниже. Это может привести к прищемлению рук. При выполнении регулировск высоты убедитесь, что удерживаете боковую раму,

Всегда используйте адаптар переменного тока, который соответствует техническим характеристикам YAMAHA. Использование какого-либо другого адаптера может привести к повреждению.

Никогда не помещайте руки или ноги под педаль. Это может привести к тому, что Вы прищамите руки или ноги.

Боковая сева При регулирсеке высоты не касайтось этих мест.

Никогда не прикасайтесь к вращающимся лопастям резона- торов. Это может прищамить пальцы и т.п.

Определив нужную высоту, надежно затяните винты. Использование инструмента с ослабленными винтами может при вести к поломке инструмента, шуму или другим проблемам. Время от времени затягивайте винты.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Перед использованием вибрафона, пожалуйста, внимательно прочтите следующие инструкции.

● Не используйте вне помещения

Избегайте использования инструмента вне помещения. Не подвергайте инструмент воздействию докдя или влаги.

● Сохраните данное руководство для будущего использования

После прочтения храните руководство в надежном месте.

● Обращение с инструментом

- Не используйте для игры на вибрафоне колотушки для оркестровых колоколов или другие твердые предметы. Образовавшиеся вмятины или царапины на тоновых пластинах могут нарушить звучание.

Меры предосторожности при сборке

• Во яренс оболня/посбілки инструмента обязательно облипалайте

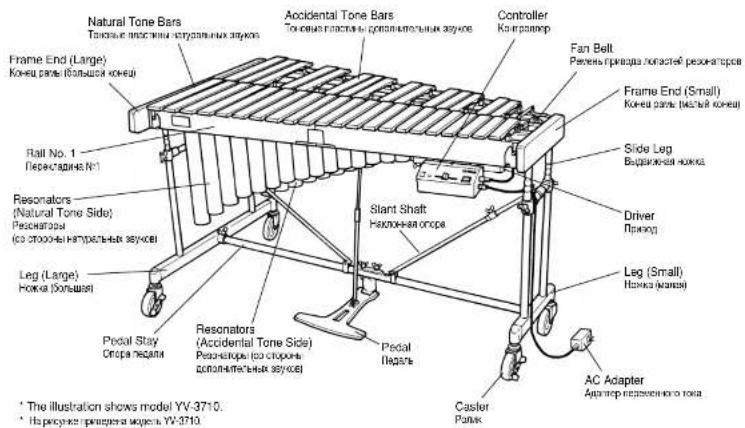

Nomenclature / Обозначения
YV-4110/3910/3710/2700/2700G/520

Natural Tone Bars Таксные compressibles загрольных звухов Frame End (Large) Конец blocks (Кольшая конец) Accidental Tone Bars Техкина пластикы дополнительных звухов Controller Колграров Fan Bell Речень прибора локастей резонаторов Frame End (Small) Конец blocks (Кольшая конец) Slide Leg Веджжевая ножка Driver Принод Slant Shaft Неконная опера Rasonators (Natural Tone Side) Реснаторы (по стороне) Нитрательных звухов Leg (Large) Ножка (Кольшая) Pedal Stay Споря педали Resonators (Accidental Tone Side) Реснаторы (по стороне) дополнительных звухов) Pedal Педаль Caster Разик AC Adapter Артизер подзаконного тока * The illustration shows model YV-3710. * На ресунке приведена модель YV-3710.

■ Vibes Drive Unit / Узел привода вибрафона

● Controller (Player Side) Контроллер (со стороны исполнителя)

START /STOP 4 3 2 1 MOTOR SPEED LOW RMP YAMAHA POWER ON OFF

● Controller (Right Side Контроллер (с правой стороны)

Confirmation of packing contents Проверка содержимого комплекта

YV-4110/3910/3710

В картонной коробке, в которой поставляется Ваш УV-4110/3910/3710, должны быть в наличии компоненты, показанные ниже.

Перед сборкой инструмента убедитесь в наличии всех перечисленных компонентов.

* В случае если какой-либо компонент отсутствует, пождуйста, обратитесь в магазин, где был приобретен инструмент.

① Тоновые пластины натуральных звуков x 1

② Accidental Tone Bars x 1

② Тоновые пластины дополнительных звуков x 1

③ Резонаторы (со стороны натуральных звуков) x 1

④ Резонаторы (со стороны дополнительных звуков) x 1

⑦ Rail (1) : Player Side x 1

⑦ Перекладина (1) : Сторона исполнителя x 1

⑧ Перекладина (2) : Сторона исполнителя x 1

⑨ Rail (3) : Audience Side x 1

⑨ Перекладина (3) : Сторона аудитории x 1

⑩ Rail (4) : Audience Side x 1

⑩ Перекладина (4) : Сторона аудитории x 1

⑪ Leg (Large) x 1 ⑫ Ножка (большая) x 1

Posts (Larger number than parts ⑨ and ⑩) Штърн (большее количества, чие на деталах ⑨ и ⑩)

13 AC Adapter x 1

Confirmation of packing contents / Проверка содержимого комплекта

■ Dividable Parts and Collapsible Parts

■ Разборные и складные детали

Большие детали модели YY-4110/3910/YY-3710 являются разборными и складными. Компактные размеры инструмента в разобранном виде облегчают транспортировку и хранение при минимальном пространстве.

- Rails

Перекладины складываются посвартине.

- Pedal Stay

Опора педали разделяется на левую, правую секцию и саму педаль. Ослабьте 2 барашковые гайки и снимите опоры с кре- пления педали.

Ions and the Кодно и с кре- Loosen Comfort

● Sustain Damper

Демпфер разделен на 2 секции. Ослабьте болт к разъедините левую и правую секции.

Loosen Oscabits

В целях безопасности инструмент должны собирать, по меньшей мере, два человека в помещении с достаточным свободным пространством.

Рекомендуется собирать инструмент на мягком ковре или ковровом покрытии.

① Соедините большую и малую ножки с помощью скрепляющей балки и опоры педали.

Перед переходом к сладяющему шагу убедитесь в том, что натяжные болты большой и малой одвижных ножек надажно затянуты.

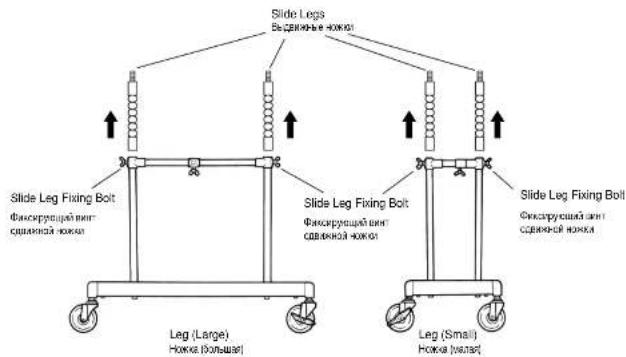

The tip of each slide leg fixing bolt must be tightly seated in one of the slide leg notches. Наконник кандро фиксирующего винга сраж- ной нокки должен надежно находиться в одногиа прогаза в сражжной нокки. Slide Leg Сражжная нокка Slide Leg Fixing Bolt Фиксирующий винга сражжной нокки Leg (Large) Нокка (сольная) Slide Leg Fixing Bolt Фиксирующий винга сражжной нокки Slide Leg Fixing Bolt Фиксирующий винга сражжной нокки Leg (Small) Нокка (мляра) Slide Leg Fixing Bolt Фиксирующий винга сражжной нокки

1-1 Place the large leg, small leg, pedal stay so that after assembly each part will be positioned as illustrated.
1-1 Расположите большую ножку, малую ножку, спору педали таким образом, чтобы после сборки каждая деталь была расположена, как показано на рисунке.

Low Sound Side Storona низких частот Leg (Large) Номка (большая) Slant Shaft Напосная опера Audience Side Сторона аудитории Leg (Small) Номка (нале)

YV-4110/3910/3710

Assembly / Сборка

1-2 Вставьте спору педали просезью вверх в нижний шарнир ножки с большого конца как можно дальше (совместите просезь с фиксирующим болтом) и надежно затяните фиксирующий болт.
* Отверстие рядом с прорезью служит в качестве направлающей для правильной установки.

1-3 Соедините другие концы опоры падали с малой ножкой такки же образом.

Leg (Large) Ножа (Большев) Tighten Затинуто Pedal Stay Опера подачи Notch Порель

Fixing Bolt физиляруем вип Reference Hole васовке отверстие Leg (Large) Напка (Болщад) Pedal Stay Сбора пердень Notch Посель

1-4 Ослабьте болт наклонной опосы, выдаиньте опору и вставьте ее конец з шарнир ножки.
Севиестия прорезь с натяжным болтом (так же, как и при сборке споры падали), надежно затяните натяжной болт

1-5 Подсоедините другую сторону наклонной опоры к малой нажке таким же образом.

Notch Провень

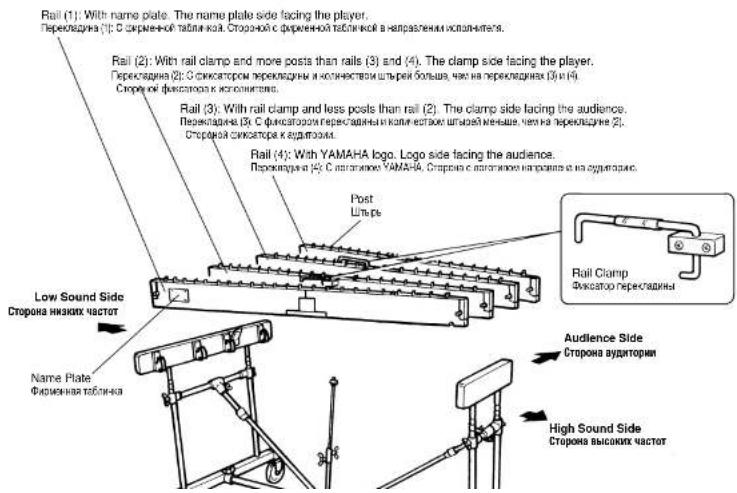

2 Вставьте перекладины (1) в отверстия (4) в ножках.

2-1 Сначала вставьте перекладину (2).

На вставляйте перекладину только одной стороной, а сначала по очереди понемного вставляйте правую и левую стороны, после чего перекладину можно вставлять до упора.

2-2 Затем плотно вставьте перекладины (3), (1) и (4), в таком же порядке.

Rail (1): With name plate. The name plate side facing the player. Перекладуна (*): С сирменной табликая. Стороной с сирменной табликой в направлении исполнителя. Rail (2): With rail clamp and more posts than rails (3) and (4). The clamp side facing the player. Перекладуна (2): С сиксатором перекладуны и количеством штукей больше, час на перекладуна (3) и (4). Стороня фиксатора к исполнителя. Rail (3): With rail clamp and less posts than rail (2). The clamp side facing the audience. Перекладуна (3): С сиксатором перекладуны и количеством штукей меньше, час на перекладуна (2). Стороня сиксатора к аудитории. Rail (4): With YAMAHA logo. Logo side facing the audience. Перекладуна (*): С погогиевоYAMAHA. Стороня с погогиево напрямки на аудитории. Low Sound Side Сторона низких частот Name Plate Фиксатная табликая Rail Clamp Фиксаторо перекладуны Audience Side Сторона аудитории High Sound Side Сторона выских частот

YV-4110/3910/3710

Assembly / Сборка

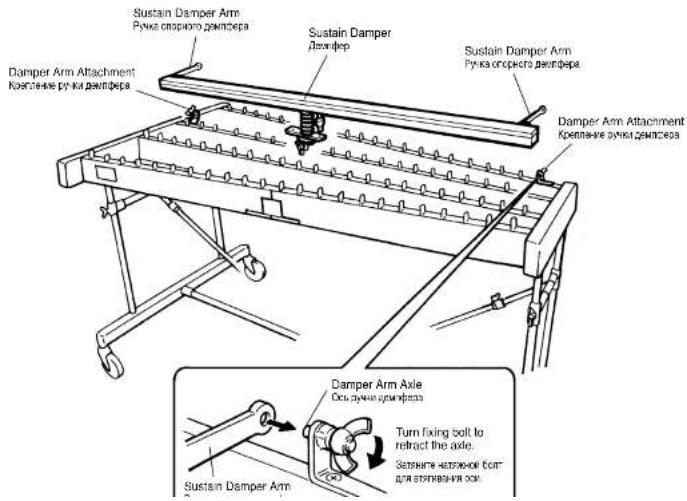

3 Прикрепите Демпфер.

3-1 Вращайте натяжной болт (юсь ручки демпфера) на креплении ручки демпфера против часовой стрелки, пока ось не исчезнет полностью в крепежном отверстик.

2 Совместите отверстие в ручке демпфера с осью для ручки демпфера.
3 Вращайте натяжной болт ручки демпфера по часовой стрелке, чтобы вставить ось для ручки демпфера в ручку спорного демпфера.

Sustain Damper Arm Рука спорного дейпера Sustain Damper Дейпера Sustain Damper Arm Рука спорного дейпера Damper Arm Attachment Котяжение руки дейпера Damper Arm Attachment Крепляние руки дейпера Dampper Arm Axle Ос. ручки дейпера Turn fixing bolt to retract the axle. Зелените нестряжной bolt для стоявания ос.

3-2

Соимастите отверстия в обоих концах пруженного стокора демпфера с выступами в даталях на обеих поверхностях перекладин (2) и (3) и вставьте.

Rail (2) Перестадина (2) Protrusion Вескун Damper Spring Stopper Пружный стандар доктора

Bottom View Вид снизу OK Правильно Damper Spring Stopper Прожимый ста- но демпера Protrusion Бектр. ×

3-3

4 Прикрепите резонаторы.

4-1 Установите резонаторы с нижней стороны рамы со стороны высокких частот, а затем со стороны низких частот на держатели резонаторов (разнивные). * Убедитесь, что не перепутали резонаторы для натуральных заусков с резонаторам для дополнительных зауков. * Будьте осторожны, чтобы не удаситься о резонаторы ногами и т.п.

Low Sound Side Сторона низких частот High Sound Side Сторона высоких частот Accidental Tone Side Resonators Резонаторы со стороны пресмателейная звучов First, place the high sound side onto the corresponding resonator holders. Санала похистого сторону вы- соких частот на сокинета вую- шие держатели резонаторов. Resonator Holders Дезонатели резонаторов 2 YV-4110/3910/3710/2700/2700G YV-520 To engage the low sound Для престрация стоямы When setting the resonator on the При установке резонатора на стороне

5 Установите тоновые пластины.

5-1 (См. рисунок к шагу 3-3) Поднимите педаль до полного выдвижения рифленой датали и закрепите центральный стержень, затянуе натяжной болт центрального стержня.

5-2 Зацепите фиксаторы на перекладине (2) и перекладине (3) за перекладину (1) и перекладину (4) соответственно.

Rail (3) Переходина (3) Rail (4) Переходина (4) Rail Clamp Сикатор переходины Rail Clamp Сикатор переходины Rail (1) Переходина (1) Rail (2) Переходины (2)

5-3 Удерживайте педаль отжатой для того, чтобы Демпдер оставился опущенным, и аккуратно установите тоновые пластины. Вырованныйте каждую тоновую пластину по отдельности и защелите ее струну за соответствующий лишь. Уведитесь в том, что все струны закреплены на своих местах. в затем суепите две пружины со стороны низких частот друг с другом.

YV-4110/3910/3710

Assembly / Сборка

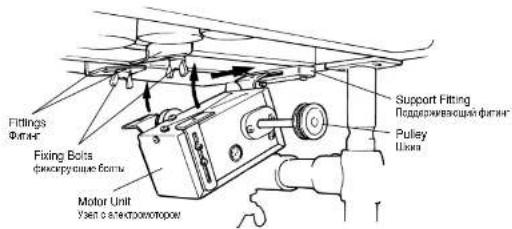

6 Прикрепите привод.

6-1 Ослабьте фиксирующие болты с нижней стороны перекладин (2) и (3) со стороны высоких частот и свиньте сба фитинга в направлении стороны низких часто.

6-2 Полностью аставьте конштейн привода в поддерживающий фитинг.

6-1 Bottom View Вид снизу Rail (2) Перецидна (2) Slide the fittings. Судиные финалы Rail (3) Перецидна (3) Loosen the fixing bolts. Окаблые фансируо- шее болы.

6-2 Support Fitting Поддерживаемая fitting Insert mount until it stops. Всплавте кроншаж до угоре. Driver Привод

Fittings Фотинг Fixing Bolts фикоррующие болы. Motor Unit Узел о электронатором Support Fitting Поддерживаемая фотинг Pulley Шаха

6-3 Сдвиньте фитинги, описанные в шаге 6-1 , обратно в направлении стороны высоких частот. Севместите два бсковых разъема привода с фитингами, а затем затяните фиксирующие болты для закрепления привода. * Установите привод, таким образом, чтобы шкивы с каждой

7 Attach the controller.

7 Прикрепите контроллер.

7-1 Ослабьте натяжной болт, выдвиньте подвесной кронштейн для контроллера и закрепите контроллер на кронштейне. Верните подвесной кронштейн контроллера в правильное положение и затяните натяжной болт.

Fixing Bolt Фисокрующий eye-t High Sound Side Сторона высоких частот Controller hunger Кронштая-контролюра Controller Контролер

8 Соедините привод с контроллером.

В-1 С помощью прилагаемого кабеля 8Р DIN® соедините гнездо MOTOR IN привода с гнездом MOTOR OUT контроляра. Для подключения совместите знак стрелки (→) на штекере с отверстием рядом с гнездом.

Controller Kontroler Screw Bint Arrow Mark 324x strengel

YV-4110/3910/3710

Assembly / Сборка

9 Установите синхронизирующие ремни (ремни привода лопастей резонаторов)*.

9-1 Оначала оберните синоронизирующий ремень зоксут шкива привода, а затем надажно свиньте его через шкие со стороны привода лспастей резонаторова.

• Заметка для обслуживающего персонала

Если ремень не уделяются установить из за большого расстояния между шневами, либо если ремень гроскользывает воследствия небольшого расстояния между шневами, Combinedа два винга позиционирования метода (м. русск-ниж) для регулировки расстояния между шневами (натакания ремня). После выполнения регулировки надежно затяните винга.

Driver Side Сторона привода Synchro Belt (Fan Belt) Самеркинартуший ремень ремень приходы линастей внекомпоске) Pulley Шкв Driver Positioning Screws Виглы козникновржения прихода Fan Side Сторона линастей

10 ADJUSTMENTS

10-1 Регулировка хода педали

Солабьте фиксирующие болты центрального стержня для регулировки выступа центрального стержня для достижения нужного хода педали, и зеново затяните болты. Рекоммен душный ход педали определяется растонним между педалью и полом от 9/16 дюйма до 13/16 дюйма (от 1,5 до 2 см).

9°16' - 13/16" (1.5 - 2 cm) 9°15 dots - 13/16 dots (1.5 - 2 cm) Pedal Rings Floor on

10-2 Регулировка положение скобы крепления электропроводки

При транспортировке электрогородка изначально находится в нижнем положении для удобства упакожки. Для объявного использования данную электрогораду следут отрегулировать следующим образии: Отпустие педаль, ослабьте нажейной болт скобы крепления электрогородки, поднимите скобы, пока расстояние А на рисунке ниже не станет равных ст 1/16 до 1/8 дейвы (ст 1 до 3 мм), и затяние барашковый болт в этом положении. Скоба также позволяет настроить инструмент на «головинное припущении» (более продолжительный эффект припущений) или «открытое деигирсowanie», изменения соответственно ее положение. * Для установки положения «открытое деигирсование» полностью отжите правую педаль и установите особу в навыщее положение, чтобы заблокировать демифер.

10-3 Регулировка пружины демпфера

Эффект притлушения (силу нажатия на тоновые пластины) и силу нажатия педали можно увеличить, повеснув колесо регулировки пужины против часовой стрелки.

YV-4110/3910/3710

Assembly / Сборка

10-4

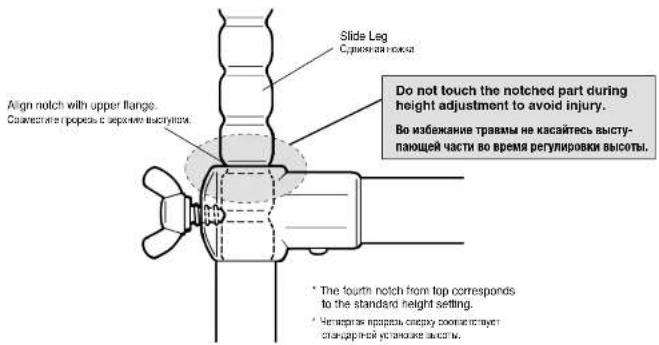

Регулировка высоты тоновых пластин

Данную процедуру регулировки следует выполнять по меньшей мире 2 лицам.

Для регулировки высоты тоновых пластин сначала снимите синходникарующий ремень, привод, контроллер, тоновые пластины и резонаторы в обратном порядке пунктов 9, 8, 7, 6, 5 и 4, а также ослабьте натяжные болпы центрального стержня.

Ослабьте натяжные болты сдаижной ножки со стороны высоких и низких частот, поддерживая концы рамы рукой.

Поднимите кояя рамы на нужную высоту и надежно за- тяните натяжной болт каждой сдачижной ножки, выровняв ее с соответствующей прорезью в сдачижной ножке. Бинти прорезь совмещаются, когда следующая нижняя прорезь выравниваются с верхним выступки ножки.

Slide Leg Суменная роска Align notch with upper flange. Саместитель горезь в верояте выступки. Do not touch the notched part during height adjustment to avoid injury. Во избежание травмы не касайтесь выступающей части во время регулировки высоты. * The toure notch from top corresponds to the standard height setting. * Нетерапас жаркэл сверху комплектрет стандарной установке высоты.

Приготовьте прилагаемый адаптер переменного тока.
' Убедитесь, что используете прилагаемый адаптер переменного тока. Применение других адаптеров может причинить повреждения, не покрываемые гарантийными обязательствами.
1 Подключите маленький штекер адаптера переменного тока к гнезду DC 12-15V IN на контроллере.
2 Подсоедините адаптер переменного тока к сетевой розетке.

Controller Контролю DC 12-15V IN AC Adapter Адаптер переменного тока АС Планием- ный ток • Wrapping the AC adapter cord once around one of the legs will prevent accident tal disconnection of the adapter plug. • Оборяживание штера адаптера переменного тока вокруг одной из них предотвартит слушное отводнение штакера адаптера.

■ УСТАНОВКА ФУНКЦИИ ПАМЯТИ ПАУЗЫ (только для моделей YV-4110/3910/3710)

Модели УУ-4110/3910/УУ-3710 оснащены ФУНКЦИЕЙ ПАМЯТИ ПАУЗЫ, которая останавливает лопасть резонатора в таком же положении, в котором он находился при выключении (исключается вибрация).

После подключения к розетке переменного тока установите ПАМЯТЬ ПАУЗЫ в желаемое положение привода лопастей резонаторова, как показано ниже:

1 Установите контроллер в положение ON.
2 Нажмите кнопку START/STOP один раз для запуска привода лопастей резонаторова, а затем нажмите кнопку START/STOP еще один

Confirmation of packing contents Проверка содержимого комплекта

YV-2700/2700G/520

В картонной коробке, в которой поставляется Ваш УУ-2700/2700G/520, должны быть в наличии компоненты, показанные ниже.

Перед сборкой инструмента убедитесь в наличии всех перечисленных компонентов.

* В случае если какой-либо компонент отсутствует, похалуйстве, обратитесь в магазин, где был приобретен инструмент.

① Основной корпус вибрафона x 1

⑥ Reinforcement Stay (YV-2700/2700G only) x 1
⑥ Скрепляющая перекладина (Только для модели YV-2700/2700G) x 1

⑦ Pedal Stay x 1

⑦ Опора педали x 1

(YV-2700/2700G)

day x 1 дали x 1 0/2700G)

② Leg (Large) x 1
② Ножка (большая) x 1

③ Leg (Small) x 1
③ Ножка (малая) x 1

(YV-520)

⑧ AC Adapter x 1
⑧ Адаптер переменного тока x 1
⑧ AC Adapter x 1
⑧ Адаптер переменного тока x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
① AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
⑧ AC Adapter x 1
① AC Adapter x 1
① AC Adapter x 1
① AC Adapter x 1
① AC Adapter x 1
① AC Adapter x 1

⑨ Round Belt (Fan Belt) x 2
⑨ Круглый ремень (ремень привода лопастей резонаторов) x 2

④ Resonators (Natural Tone Side) x 1
④ Резонаторы (со стороны натуральных звуков) x 1

В целях безопасности инструмент должны собирать, по меньшей мере, два человека в помещении с достаточным свободным пространством.

Рекомендуется собирать инструмент на ковровом покрытии или мягком кояре, чтобы избежать появления царапин на то- новых пластинах.

1 Ослабьте фиксирующие болпы на большой и малой выдвижных ножках и выньте их.

Slide Legs Выданные ножкот Slide Leg Fixing Bolt Фиксирующий винт севянной ножкот Slide Leg Fixing Bolt Фиксирующий винт севянной ножкот Slide Leg Fixing Bolt Фиксирующий винт севянной ножкот Leg (Large) Ножка (Большаг) Leg (Small) Ножка (Мола)

* The illustrations show model YV-2700/2700G. * На рисунке приведена модель YV-2700/2700G.

2 Паместите на пол основной корпус верхней стороной виз. 3 Вкрутите каждую выдвижную ножку в отверстие в нижней стороне основного корпуса. (Воз четыре вытяжные ножки одинаковы.)

YV-2700/2700G/52D

Assembly / Сборка

4 Разместите большую ножку, малую ножку и скープляющую перекладину таким сбразсм. чтобы после сборки они были расположены, как показано на рисунке. (* модель YV-520 не оснащена скープляющей перекладиной)

Low Sound Side Сторона нижних частот Leg (Large) Нокка (большая) Reinforcement Stay* Окремяющая перекладина* Audience Side Сторона аудитории Leg (Small) Нокка (милей) High Sound Side Сторона высоких частот Pedal Stay Оглосе BEРЫКИ Pedal Педа' Player Side Сторона исполнителя

5 Соедините большую ножку к матую ножку с огорой педати и скрепляющий перекладулий. Вставьте огору педати прорезью вверх в нижний шарирю ножки с большого конца как можно дальце (совместите прорезь с фикомрующих болтоу) и надежно затяните фиксирующий болт. * О Starварте рядом с прорязью служит в качестве направляющей для гравильной установки.

6 Таким же образом вставьте скрепляющую балку прорезью вниз в верхний шарниц большой ножки и затяните натяжной болт.

Во избежание травмы не касайтесь выступающей части во время регулировки высоты.

* The fourth notch from the tone bar side corresponds to the standard height setting.
Четвертая прорезь со стороны тенковых пластин соответствует стандартной установке высоть.

Соедините выдяжные ножки с ножками.

Выровяните ногки сверху таким образом, чтобы выдачи- ные ногки вошли в соответствующие стварстия ногжек. Отрегулируйте нужную высоту, а затем надежно затяните фиксирующий болт каждой выдвижной ногжки. выровяв ее с соответствующей прорезью. Фиксирующий болт и прорезь соемшаются, когда следующая ничняя прорезь вырави- вется с веркним выступом ногжки.

High Sound Side Сторона высок- ких частот Low Sound Side Сторона выс- ких частот

Если затянуть фиксирующий болт выдвижной ножки между двумя прорезями, есть опасность проскальзывания выдвижной ножки. Всегда проверяйте, надежно ли закреплены выдвижные ножки.

Ослабьте фиксирующие болты центрального стержна, освободив его, и вставьте центральный стержень в соответствующий разъем. Соаместите паз в центральном стержне с концом фиксирующего болта, а затем надежно затяните фиксирующий болт.

10 Установите вибрафон к прикрепите ресонаторы. (Обращайтесь к пункту [4] обоски модели YY-4110/3810/3710 на стр. 18.)

11 Установите привод и контроллер, а затем подключите их при помощи прилагаемого кабеля 8P DIN. (Обращайтесь к пунктам с 6 по [8] сборки модели YY-4110/3910/3710 на стр. 20 и 21.)

12 Прикрепите круглый ремень (ремень привода лопастей резонаторов). Сначала пропустите круглый ремень (ремень привода лопастей резонаторов) через шкив поластей, а затем закрепите его за выемку в шкиве привода.

\* Заметка для обслуживающего персонала

Если ремень не удется установить, из-за больного разстояния между шкивами, либо sole ремень привопальникает осуществление небольного разстояния между шкивами, озял Febе два винга поликонирования тяж outа (от ресунк. них) для регулировки разстояния между шкивами (взажения оржня). После выполнения регулировки надежно затячните винть.

Driver Side

Сторона привода

Ванты косиционализация приводе

13 Регулировка хода педали. (Обращайтесь к пункту 10-1 сброки нолени УИ/4110/3910/3710 на стр. 23.)
14 После сборки убедитесь в том, что каждый болт и винт надажно затянут.
15 Процедуру регулировки высоты следует выполнять по меньшей мара 2 лицам.

Для регулировки высоты тоновых пластин сначала снимите круглый ремень (ремень привода лопастей резонаторов), привод, контроллер и тоновые пластина, а также ослабьте фиксирующие болты центрального стержня. ( Для снятия тоновых пластин разведните пружины со стороны низких частот, а затем открепите пружины от подпорки.)

Поддерживайте оба края рамы рукой (не касайтесь метал- лических деталей, показанных на рисунке) и ослабьте фик- сирулошие болты зыдвижных ножек.

Frame Paka Do not touch ! Не прикались!

Для регулировки высоты убедитесь, что инструмент поддерживается деревянной рамой. Не прикасайтесь к металлическим деталям.

Поднимите края рамы на нужную вькосту и недежно затяжите фиксирующий болт каждой вытяжней ножки, выровяв ее с соответствующей прорезью. Винт и прорезь совмещаются, когда следующая нижняя прорезь выравнивается с верхним выступом ножки. [См. шаг [В] на стр. 29.]

Если затянуть фиксирующий болт выдвижной ножки между двумя прорезями, есть опасность

■ SPECIFICATIONS

■ YV-4110

■ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Адаптер переменного тока: Может не входить в комплект поставки в вашем регионе.

■ YV-4110

- Дуапланото-13. 3-12 Options - Постинтый акционного сигналь-Телецое поколите зоколго цвета, градуевоскне от 15-й/molе для 2-д/5 доли в центрю, толщин 12 доли - Настровкил = 442 Гц - Узел приводиму-УЗГО (Контрольтер партии паты) 25-16 одлин - Источник питания:Адаптор EXPERМЕСТОКА УАНАМАР 140 (Постинный ток 126. 1А + «Северия Амрина», РА-Д015 (Постинный ток 150. 1А+ «Еurope» или другие детьми, рекомендные фанкой УАНАМА - Потребляемая мощность:2 Вт (РА-130), 2,8 Вт (ФА-019) - Размеры (длина в ширяма) 94 кв 32 м (64-58 доли) кэх 32-50 доли - Регулуркова высоть:85-94 м (33-78 доли) - 37 доли) «Лесбі 913 Г,54-фута». Ранили большого размера: 4 доли (11,6 м/в оботон

■ YV-3710

«Диапазон-1», 3 октавы «Постинны» 10 кв.кмивистого става/Ляняное покрыти золотого цвета, предускающие от 1-12-fold оди 2-1/4-fold в цикрену, тапиция 1/2-fold «Настройка» - 442 Гг «Узел прихода: УМУ-300 (Контроперал льмя изку), 25-145 облия: «Истечника питания: Адентра ресценкиного тока УМАНА РА-130 (Постонный ток 125, 1А 4+—Севезная Америка), РА-015 (Постонный ток 155, 1А 4+—Еврока) и другие адаптери, рекомендальная санровой УАХОНА.» Потребленная майстерная грамма «Размеры (длина с жирю); 89-76 фэмыр» (смб 1-64 роки и 32-1/4 роки) «Регулировка высоты: 98-64 физ (33-76 дрілях — 37 роки)». «Весіздо» (132,3 фінта): «Ролипи большого разміжера досіма (11,8 кв.місяцій)».

■ YV-2700 / YV-2700G

«Диапазано-1», 3. Оставы «Пластиний» алюминского ектина, градуко- ванове от 1-72 дюйка до 2-14 дюйка на центру, запина 12 рабаУV-2700. Маткове сереберина покрытые УV-27006. Плянцев покрытые залогого щета. «Нестроника» - 442 Г.Ф. «Узел приводу: УMV-203 (контрольно видато)» 25-146 苏мь. «Источник питания: Адгето переменного тока УАМАНА РА-130 (бостенны ток 12В.1+ «Северная Амерей» РА-2015 (постенный ток 158, 12 + «Европал» 图лая адаптала, рекомагудные фирких УАМАНА). «Потребленная мощности 2,9 Ф. РА-30, 3,6 В. [РА-2015]». «Колонный ток 158, 12 + «Европал» 图лая адаптала, рекомагудные фирких УАМАНА». «Регулировая высоть» 31-28 см (31-7,8 дюйма – 35 дюйма). «Бес:57 г. (25,6 сутца), Ролинь большого размера» 14일 (11,6 км) высоток

■ YV-520

● Диапазон: 1-3, 3 актены ● Пластины!Из агликиневого слава ● Настронка: А = 442 Гц ● У/спл привода:УМ-100 (контроллер выбрату), 25-145 обичн ● Источия питания: Адаптер переменного тока УАМАНА. РА-130 (Постоянный ток
