РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HTL 2012 XORO

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Пожалуйста, полностью прочтите данное руководство по эксплуатации перед подключением телевизора к электросети и к другим устройствам.

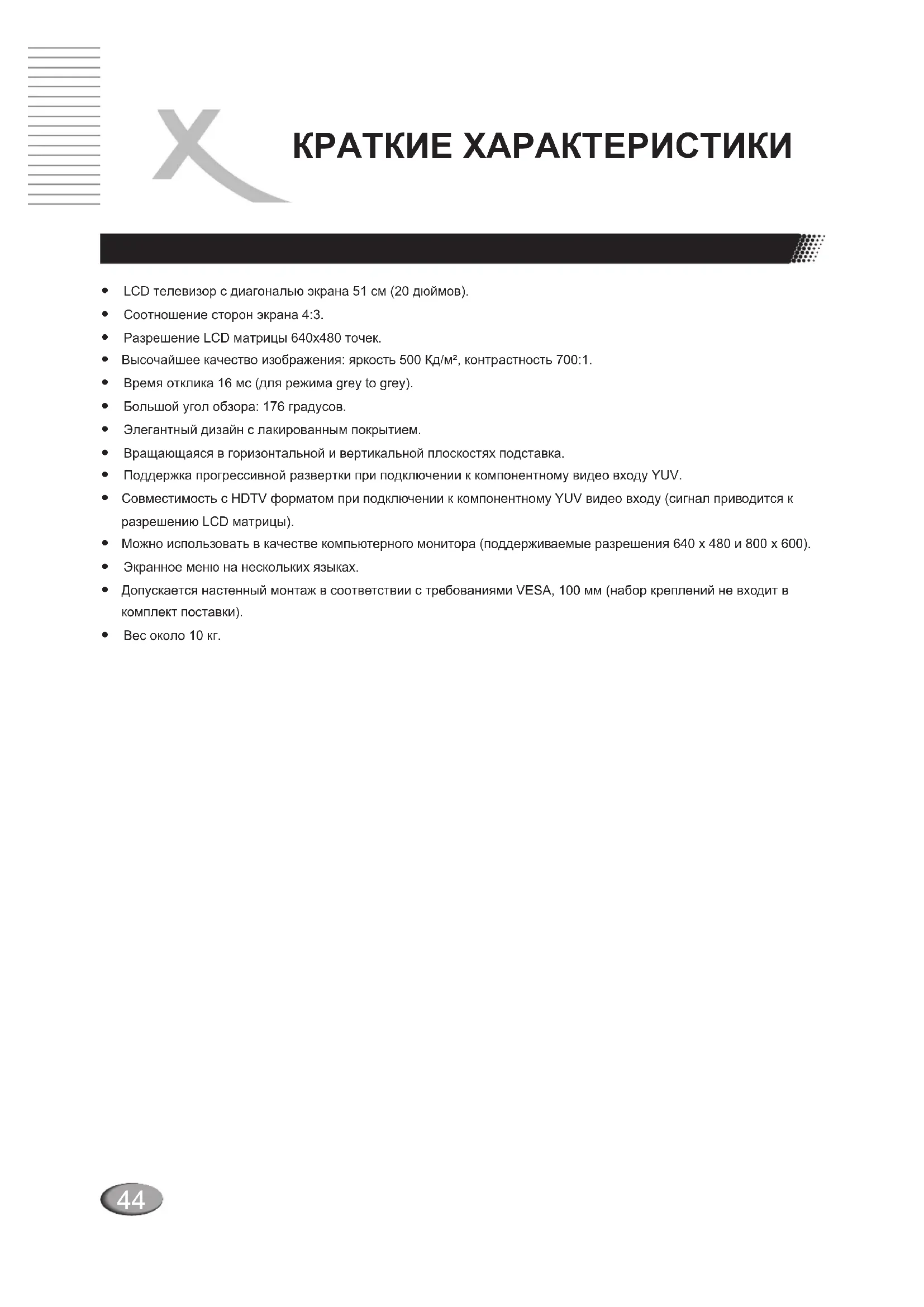

КРАТКИЕ ХАРАКТЕРИСТИКИ....44

ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ 45

Общие требования....45

Необходимость технического обслуживания телевизора....46

Соответствие телевизора требованиям FCC......46

КОМПЛЕКТАЦИЯ И КОНСТРУКЦИЯ 47

Комплектация телевизора....47

Условия работоспособности ПДУ телевизора....48

Установка элементов питания в ПДУ 48

Индикаторы, кнопки управления и выключатели на телевизоре ....49

Разъемы для подключения внешних устройств ....50

УСТАНОВКА ТЕЛЕВИЗОРА ....51

Отсеки разъемов на задней панели телевизора ....51

Подключение внешней антенны ....51

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ 52

С помощью разъема SCART....52

Подключение ....52

Воспроизведение ....52

С помощью композитного VIDEO или S-VIDEO видео входов....53

Подключение ....53

Воспроизведение ....53

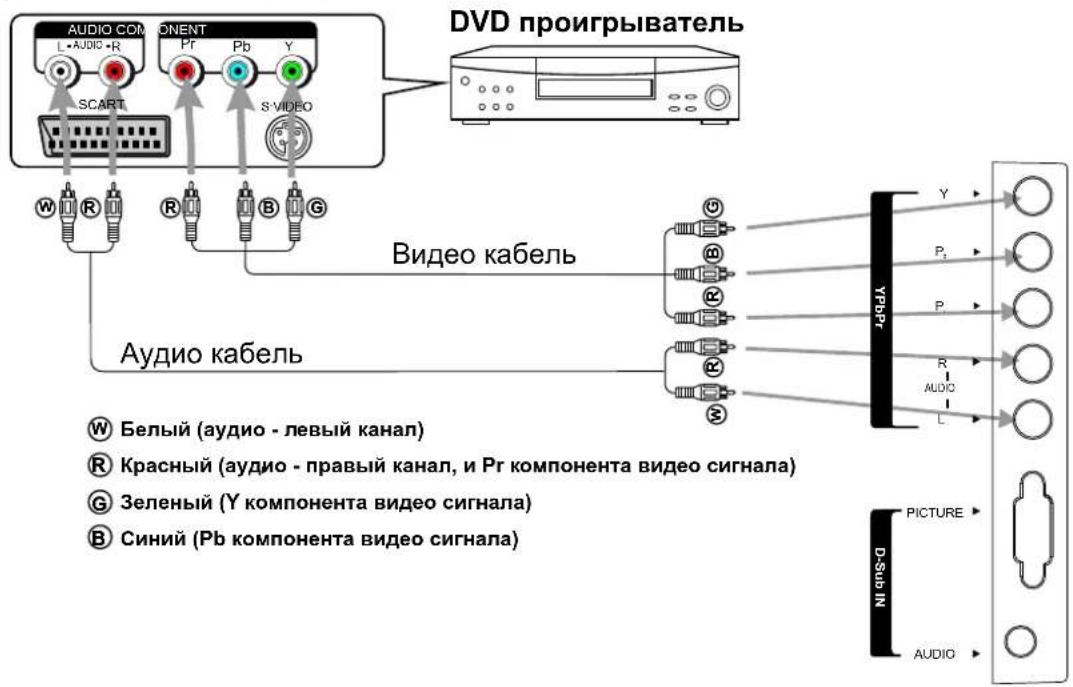

С помощью компонентного YPbPr видео входа 54

Подключение ....54

Воспроизведение ....54

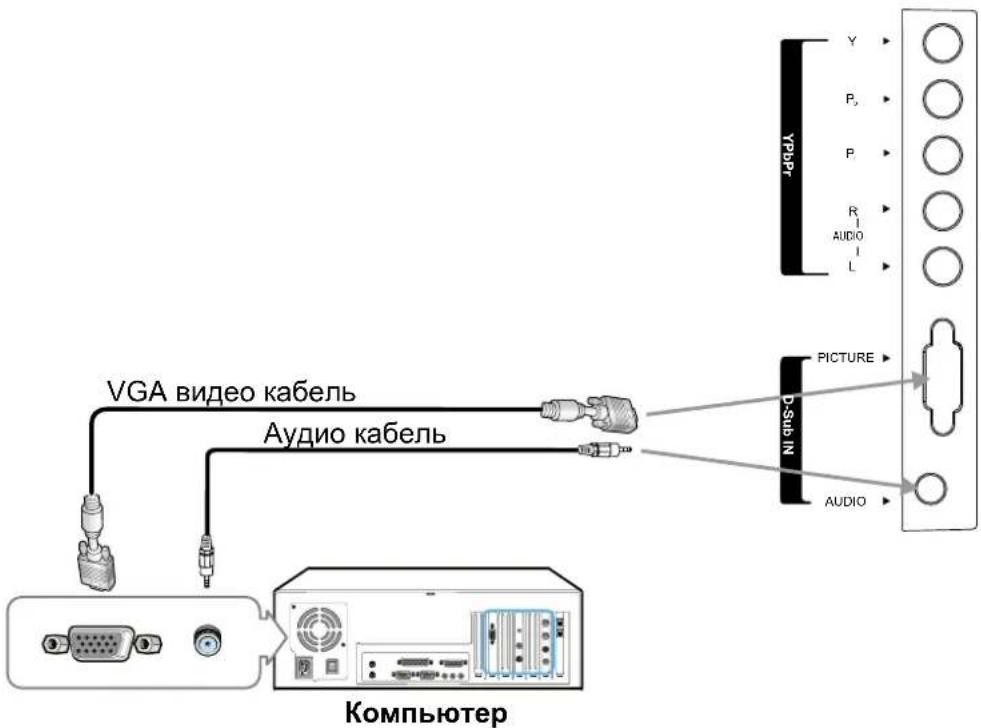

С помощью VGA видео входа 55

Подключение ....55

Воспроизведение ....55

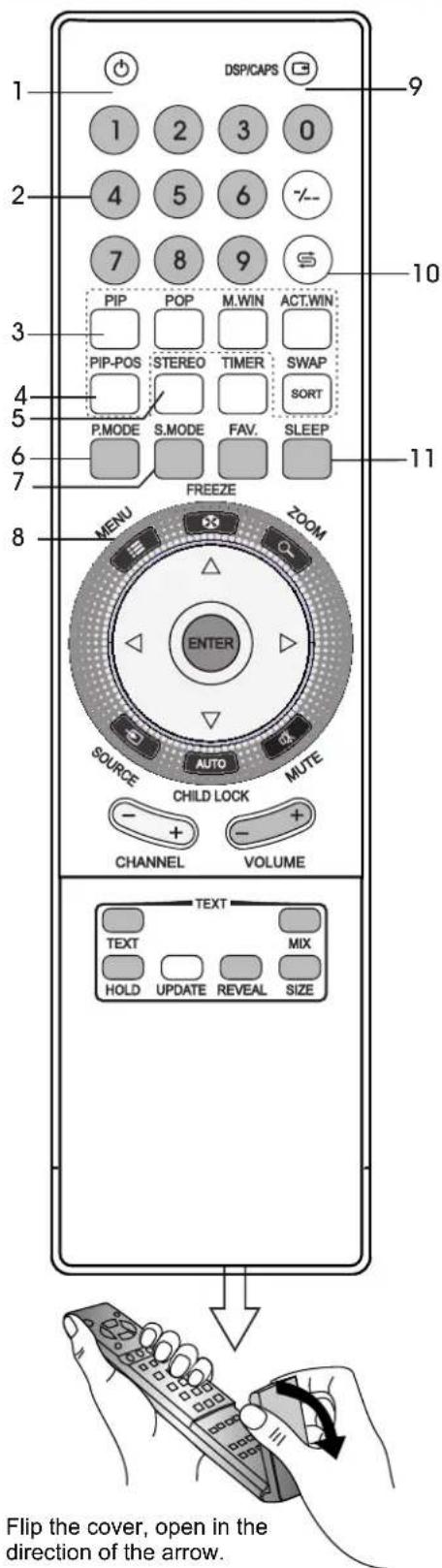

ФУНКЦИИ КНОПОК ПДУ ТЕЛЕВИЗОРА....56

ОСНОВНОЕ УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ 58

Включение телевизора [POWER]......58

Выключение телевизора [POWER]......58

Последовательное переключение каналов [СН+, СН-]......58

Выбор канала по номеру [0-9, -/--] 58

Возврат к предыдущему каналу [RETURN]......58

Регулировка громкости [VOL+, VOL-] 58

Выключение звука [MUTE]......58

Регулировка яркости изображения [♀+, ♀-]......59

Выбор предоставленных настроек изображения [P.P] 59

Выбор предоставленных настроек звука [S.P]......59

Коррекция изображения при подключении к VGA входу [AUTO]....59

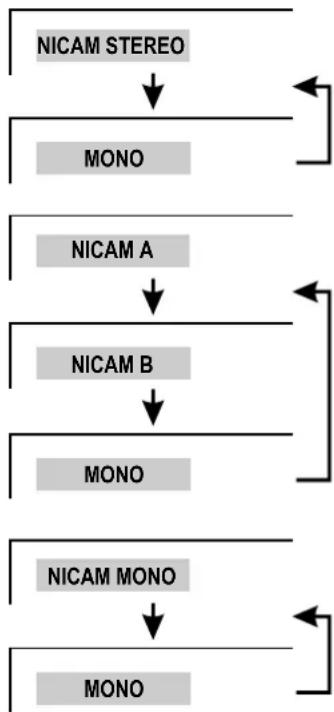

Система NICAM [STEREO, Ⓞ]....59

Включение и выключение телетекста [☐ TEXT] 60

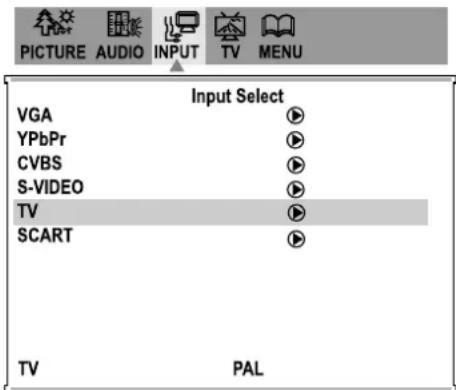

Выбор источника сигнала [SOURCE] 60

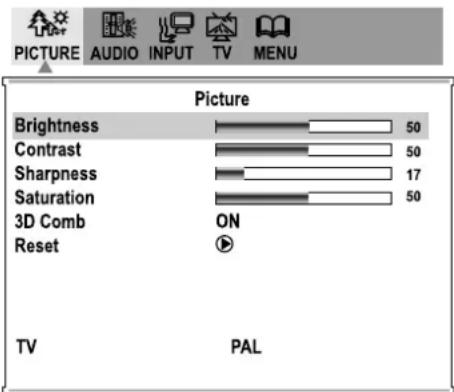

Меню настроек телевизора [MENU] 60

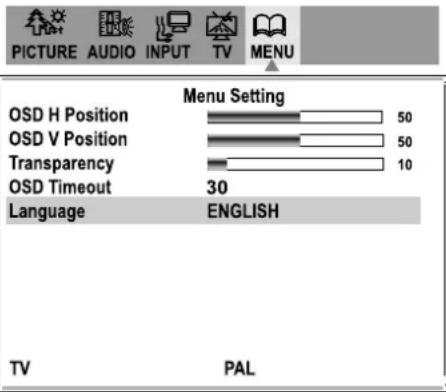

Выбор языка для отображения меню [LANGUAGE]......61

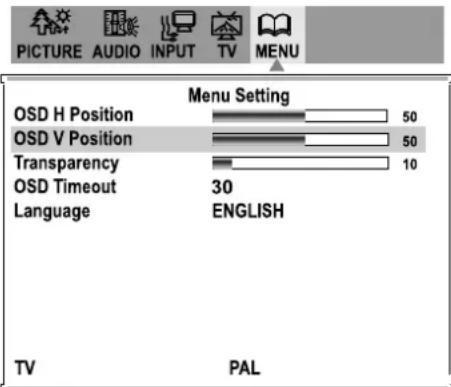

Позиция меню на экране [OSD H POSITION, OSD V POSITION]......61

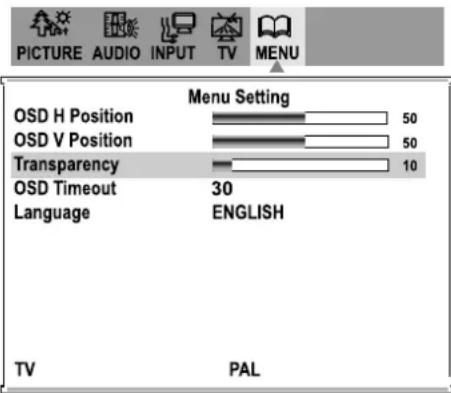

Прозрачность диалогового окна меню [TRANSPARENCY]......61

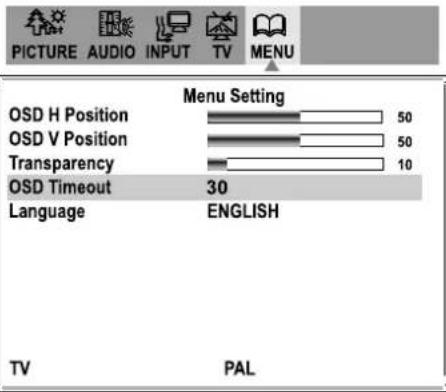

Время отключения отображения меню на экране [OSD TIMEOUT]......62

НАСТРОЙКА ТВ ТЮНЕРА....63

Автоматический поиск каналов [AUTO SCAN]......63

Ручной поиск каналов [MANUAL SCAN] 63

Сортировка каналов [SWAP CHANNEL]......64

Точная настройка канала [TRACKING]......64

Активирование и удаление каналов [CHANNEL]......65

Редактирование названия канала [LABEL] 65

Автоматическая корректировка качества [OPTION]......65

НАСТРОЙКА ИЗОБРАЖЕНИЯ 66

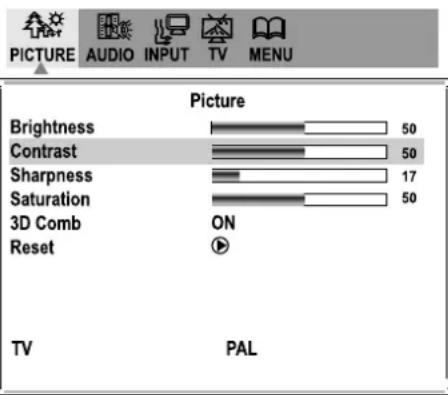

Яркость, контраст, резкость, насыщенность [BRIGHTNESS, CONTRAST, SHARPNESS, SATURATION] ......66

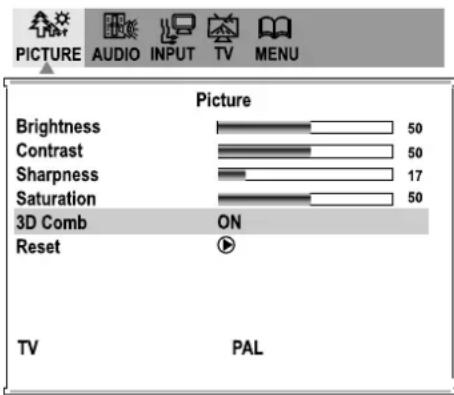

Фильтр 3D Comb [3D COMB]....66

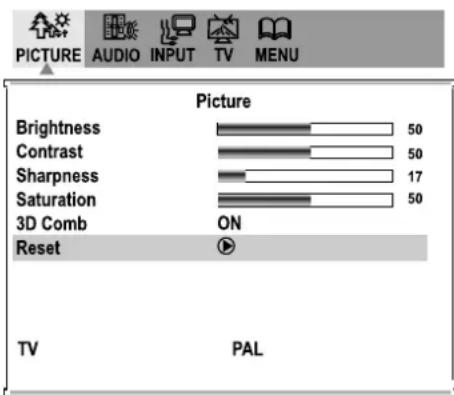

Возврат к первоначальным настройкам изображения [RESET]......66

НАСТРОЙКА ЗВУКА....67

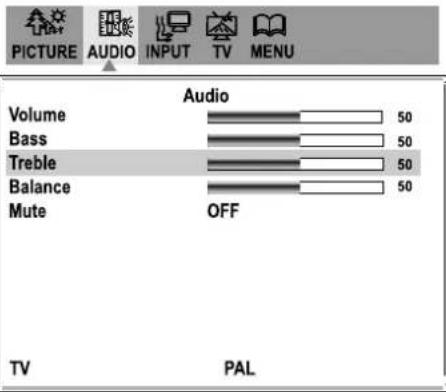

Громкость, высокие и низкие частоты, стерео баланс [VOLUME, BASS, TREBLE, BALANCE] ......67

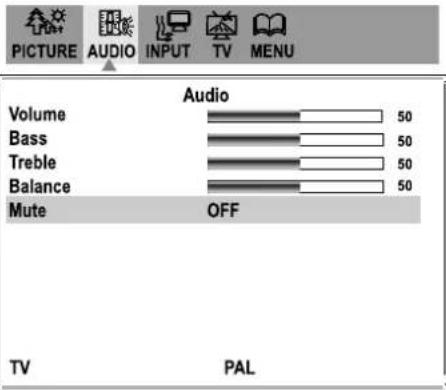

Отключение звука [MUTE]......67

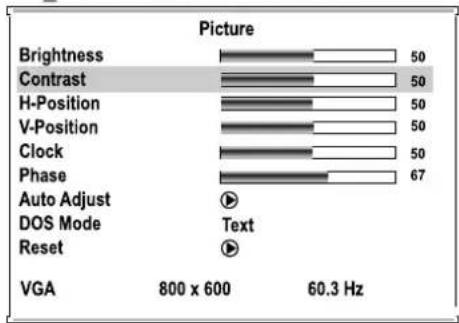

НАСТРОЙКА ВИДЕО ВХОДА VGA 68

Яркость и контраст [BRIGHTNESS, CONTRAST] 68

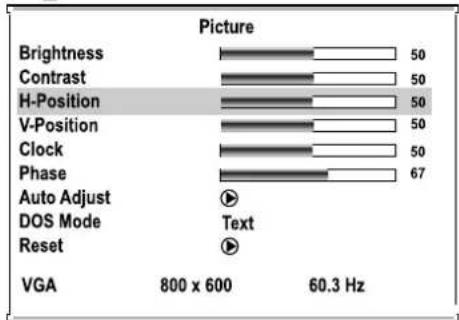

Позиция изображения на экране [H-POSITION, V-POSITION]......68

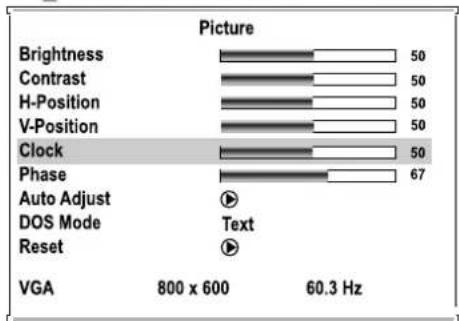

Согласование частотных характеристик [CLOCK, PHASE] 68

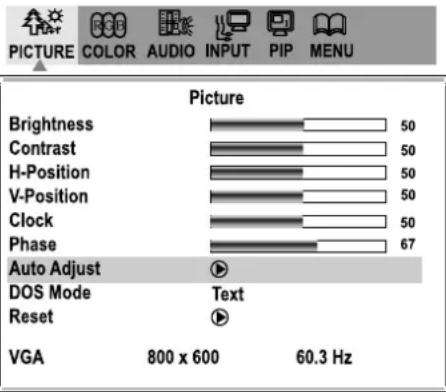

Автоматическая коррекция изображения [AUTO ADJUST]......69

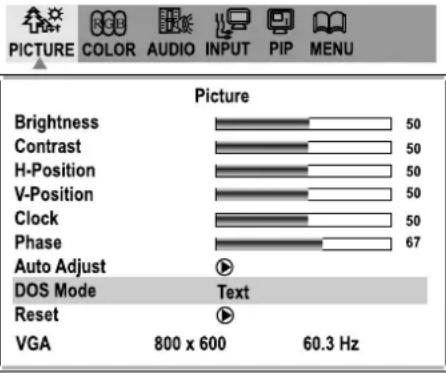

Настройки для отображения текста [DOS MODE]......69

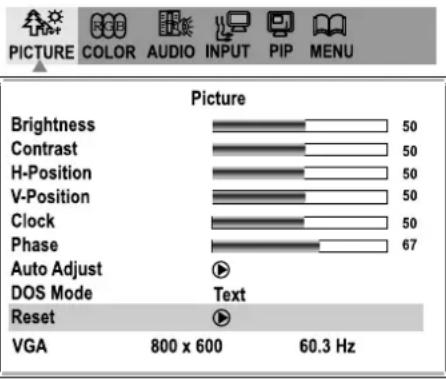

Возврат к первоначальным настройкам изображения [RESET]......69

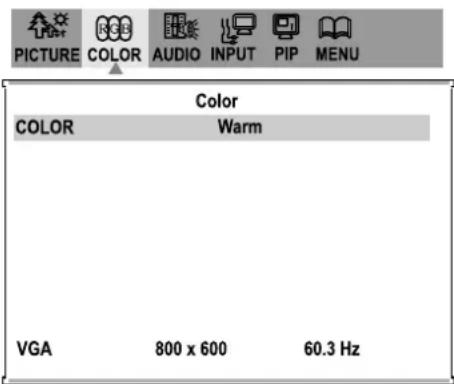

Выбор предоставленных настроек цветопередачи [COLOR] 70

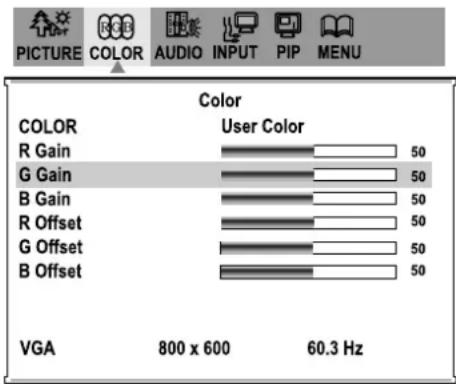

Регулировка цветопередачи [R, G, B GAIN/OFFSET]....70

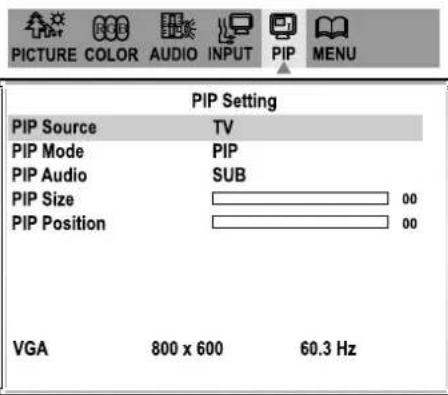

Выбор источника сигнала для окна «картинки-в-картинке» [PIP SOURCE]....71

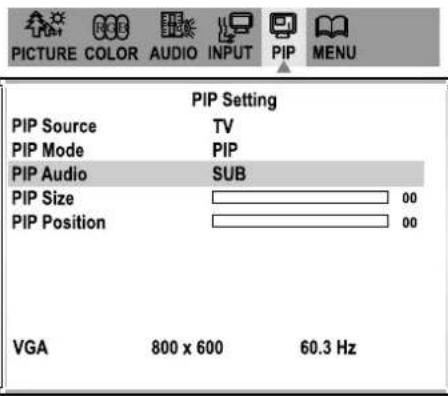

Выбор источника звука при включенном окне «картинка-в-картинке» [PIP AUDIO]....71

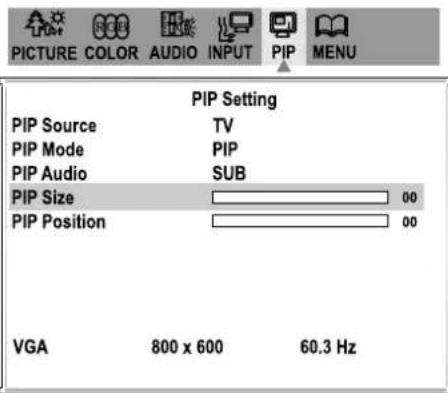

Размер окна «картинки-в-картинке» [PIP SIZE] 71

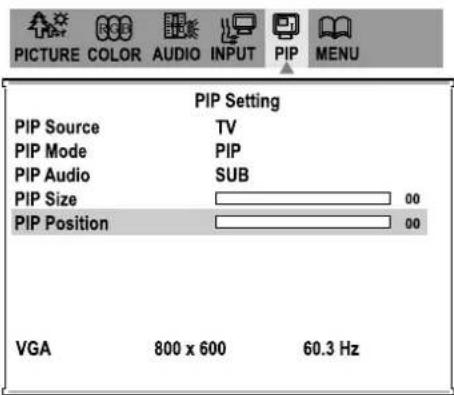

Позиция окна «каритинки-в- картинке» на экране [PIP POSITION]......72

НАСТРОЙКИ КОМПОНЕНТНОГО УРВРР ВИДЕО ВХОДА....73

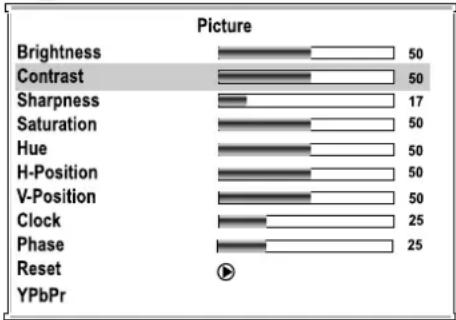

Яркость, контраст, резкость, цветовой тон, насыщенность [BRIGHTNESS, CONTRAST, SHARPNESS, HUE, SATURATION]..73

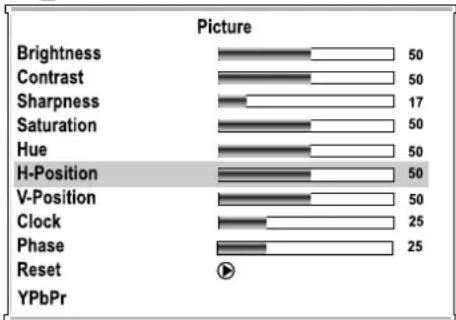

Позиция изображения на экране [H-POSITION, V-POSITION]....73

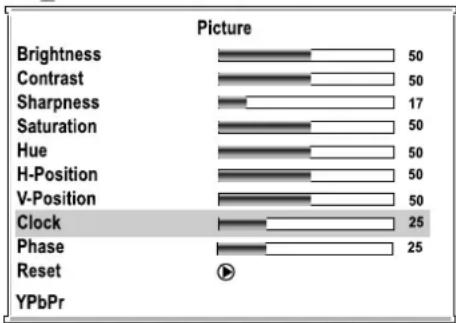

Согласование частотных характеристик [CLOCK, PHASE] 73

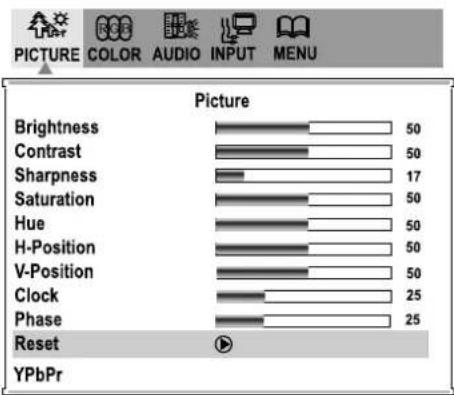

Возврат к первоначальным настройкам изображения [RESET]....74

ТЕЛЕТЕКСТ 74

Управление телетекстом 74

НЕКОТОРЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ СПОСОБЫ ИХ УСТРАНЕНИЯ....75

СПЕЦИФИКАЦИИ ....76

• LCD телевизор с диагональю экрана 51 см (20 дюймов).
• Соотношение сторон экрана 4:3.
- Разрешение LCD матрицы 640x480 точек.
- Высочайшее качество изображения: яркость 500 Кд/м², контрастность 700:1.
• Время отклика 16 мс (для режима grey to grey).
- Большой угол обзора: 176 градусов.
- Элегантный дизайн с лакированным покрытием.
- Вращающаяся в горизонтальной и вертикальной плоскостях подставка.
- Поддержка прогрессивной развертки при подключении к компонентному видео входу YUV.
- Совместимость с HDTV форматом при подключении к компонентному YUV видео входу (сигнал приводится к разрешению LCD матрицы).
- Можно использовать в качестве компьютерного монитора (поддерживаемые разрешения 640 x 480 и 800 x 600).
• Экранное меню на нескольких языках.
- Допускается настенный монтаж в соответствии с требованиями VESA, 100 мм (набор креплений не входит в комплект поставки).
- Вес около 10 кг.

Общие требования

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE DE SHOC ELECTRIQUE NE PAS OUVRIR

PRECUACION

RIESGO DE CHOQUE ELECTRICO NO ABRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

Внимание! Во избежание риска поражения электрическим то ком не открывайте корпус устройства. Внутри устройства нет узлов, требующих обслуживания пользователем. При необходимости обращайтесь только к квалифицированным специалистам.

Для исключения возможности самовозгорания и короткого замыкания, не подвергайте телевизор воздействию атмосферных осадков и сырости.

Для исключения возможности короткого замыкания убедитесь в правильности подключения сетевого шнура телевизора к розетке сети электропитания.

При использовании с игровыми приставками, компьютерами или другими аналогичными устройствами, по возможности устанавливайте низкий уровень яркости и контраста изображения на телевизоре. Чрезмерно яркие и контрастные статические изображения могут повредить экран телевизора - на нем может появиться теневое изображение.

Меры предосторожности при очистке поверхности ЖК экрана телевизора

1 Пожалуйста, используйте для протирки поверхности ЖК экрана только мягкую и сухую ткань.
2 НЕ ДОПУСКАЕТСЯ использование растворителей или метилбензола - это может привести к повреждению ЖК экрана.
3 Прежде, чем протирать поверхность ЖК экрана, телевизор необходимо полностью обесточить и отключить от электросети.

Меры предосторожности при установке и использовании телевизора

1 Пожалуйста, убедитесь в соответствии напряжения и тока в электросети требованиям, которые указаны на странице спецификаций изделия в данном руководстве. Если Вы не в состоянии самостоятельно выяснить параметры электросети, пожалуйста, обратитесь за консультацией к продавцу телевизора.
2 Пожалуйста, убедитесь в том, что вилка сетевого шнура телевизора плотно фиксируется в розетке электросети. В противном случае возможен перегрев и возгорание розетки электросети. Вилка сетевого шнура изготовлена таким образом, чтобы Вы могли подключать её к розетке электросети единственным способом.
3 НЕ ДОПУСКАЙТЕ перегрузку розеток электросети или розеток удлинителей, подключенных к электросети. Это может привести к самовозгоранию розеток и удлинителей.
4 НЕ ДОПУСКАЙТЕ сдавливания и изломов сетевого шнура тяжелыми предметами, а также не устанавливайте телевизор там, где он может быть поврежден.
5 Обязательно выключайте телевизор, когда он не используется. При длительном простое телевизора без эксплуатации, желательно также отключать его и от электросети.
6 В конструкции корпуса телевизора предусмотрены специальные вентиляционные отверстия и прорези. Не загораживайте их какими-либо предметами, чтобы не ухудшать условия охлаждения телевизора.
7 НЕ УСТАНАВЛИВАЙТЕ телевизор на диван или кресло, поскольку в результате вентиляционные отверстия телевизора могут оказаться закрытыми.
8 НЕ УСТАНАВЛИВАЙТЕ телевизор в стесненном пространстве, предварительно не обеспечив в этом пространстве достаточный уровень вентиляции.
9 Не устанавливайте телевизор вблизи нагревательных приборов и других источников повышенного уровня тепла.
10 При установке желательно исключить возможность попадания прямого солнечного света на телевизор.
11 НЕ УСТАНАВЛИВАЙТЕ телевизор на неустойчивых полках или столах, поскольку он может упасть и при этом разбиться и/или нанести травмы окружающим.
12 НЕ ДОПУСКАЙТЕ попадания посторонних предметов в корпус телевизора через вентиляционные отверстия и прорези, поскольку это может повредить внутренние схемы телевизора.

Необходимость технического обслуживания телевизора

В случае возникновения любой из перечисленных ниже ситуаций, необходимо отключить телевизор от электросети и обратиться в сервисный центр.

1 Повреждена вилка сетевого шнура или шнур питания.
2 Внутрь корпуса телевизора попала жидкость.
3 На поверхность экрана телевизора попало большое количество жидкости.
4 Конструкция телевизора была повреждена.
5 Телевизор функционирует нестабильно.

НЕ ПЫТАЙТЕСЬ РЕМОНТИРОВАТЬ ТЕЛЕВИЗОР САМОСТОЯТЕЛЬНО, так как это может привести к ещё более существенным поломкам, а при неосторожном обращении с электрическими компонентами и к поражению электрическим током.

Замена деталей

При необходимости замены каких-либо деталей телевизора в сервисном центре, потребуйте от специалиста сервисного центра подтверждение того, что используемые им новые детали соответствуют требованиям производителя телевизора и не отличаются своими параметрами от заменяемых деталей.

Проверка работоспособности телевизора после ремонта

После ремонта телевизора обязательно попросите специалиста сервисного центра произвести проверку работоспособности телевизора, чтобы убедиться в устранении всех неисправностей и в безопасности эксплуатации телевизора после ремонта. ЭТО СООТВЕТСТВУЕТ ОБЯЗАТЕЛЬНЫМ ТРЕБОВАНИЯМ ПРОИЗВОДИТЕЛЯ. Если время эксплуатации телевизора превысило срок его службы, то о возможности дальнейшей эксплуатации телевизора необходимо проконсультироваться со специалистом сервисного центра.

Регистрационная информация телевизора

При обращении в торгующую фирму после покупки телевизора, или в сервисный центр необходимо сообщать название модели и заводской номер телевизора.

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ТЕЛЕВИЗОРА, ПРОЧТИТЕ, ПОЖАЛУЙСТА, ВСЕ ПРЕДУПРЕЖДЕНИЯ В РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ И НЕУКОСНИТЕЛЬНО СЛЕДУЙТЕ ИМ. ПРИ ОСУЩЕСТВЛЕНИИ ЛЮБОЙ МОДЕРНИЗАЦИИ ТЕЛЕВИЗОРА, НЕ ПРЕДУСМОТРЕННОЙ В ДАННОМ РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ, ВАМ МОЖЕТ БЫТЬ ОТКАЗАНО В БЕСПЛАТНОМ ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ.

Соответствие телевизора требованиям FCC

Данное изделие было протестировано, и результаты тестов показали, что оно соответствует ограничениям для цифровых приборов класса А/В, в соответствии с частью 15 правил Федеральной комиссии по связи (FCC). Ограничения были разработаны для того, чтобы обеспечить достаточную защиту от вредных помех при эксплуатации оборудования в бытовых условиях. Данное изделие воздействует на радиосвязь во время его эксплуатации, и если при установке этого изделия не придерживаться специальных инструкций, оно может создавать помехи окружающим телекоммуникационным приборам. Вместе с тем, мы не можем гарантировать того, что в некоторых ситуациях помехи не возникнут даже при соблюдении всех правил установки изделия. Поэтому, если Вы считаете, что данное изделие влияет на качество приема Вашего радиоприемника или другого телевизора, необходимо выключить питание данного устройства, чтобы определить, действительно ли оно влияет на условия приема других устройств, и при необходимости воспользоваться одной из перечисленных ниже рекомендаций:

1 Измените положение или направление антенны.
2 Установите телевизор подальше от других принимающих устройств.
3 Подключайте телевизор и другие принимающие устройства к разным розеткам электросети.

Комплектация телевизора

Помимо телевизора, в комплект поставки входят:

Пульт дистанционного управления (ПДУ)....1 шт.

Батарейки для ПДУ....2 шт.

Руководство по эксплуатации....1 шт.

Условия работоспособности ПДУ телевизора

Установка элементов питания в ПДУ

Установку новых элементов питания в ПДУ необходимо осуществлять перед первым включением телевизора, и когда в работе ПДУ появляются сбои.

1 Снимите крышку отсека эле ме нтов пи тания на обратной стороне корпуса ПДУ. Для этого необходимо взять ПДУ, как показано на рисунке ниже, слегка нажать на крышку, а затем аккуратно сдвигать на себя.

2 Установите две батарейки (тип AAA) в отсек элементов питания ПДУ, с соблюдением схемы полярности подключения, которая указана знаками (+) и (-) внутри отсека элементов питания.

3 Аккуратно и полностью закройте крышку отсека элементов питания ПДУ.

Во избежание вытекания электролита и коррозии элементов питания:

• Не нарушайте схему полярности подключения при установке элементов питания в ПДУ.
• Не используйте для совместной установки в ПДУ элементы питания разных типов, или сочетание старых и новых элементов питания.
• Если ПДУ не используется в течение длительного времени, удалите элементы питания из ПДУ.
• Если ПДУ работает некорректно, замените элементы питания на новые.
• Если из элементов питания вытек электролит, аккуратно протрите отсек элементов питания ПДУ и установите новые элементы питания.

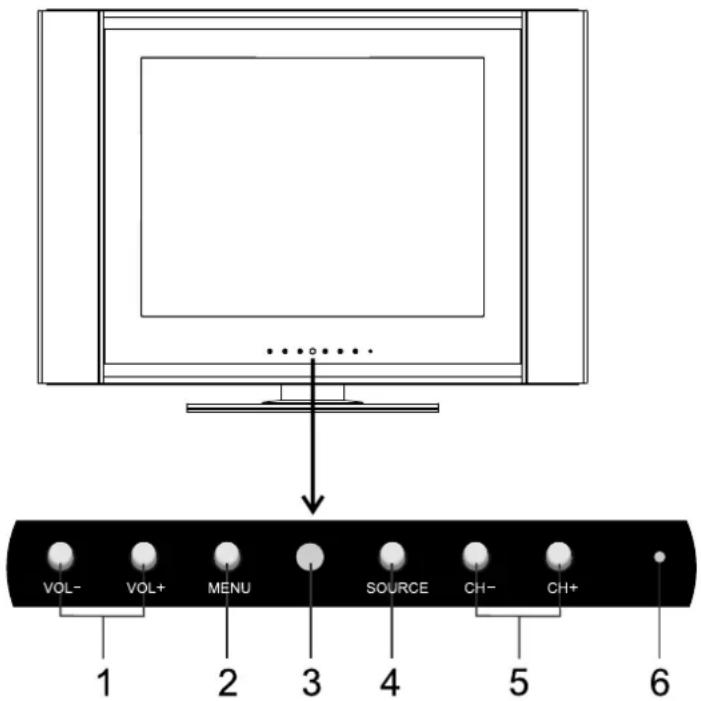

Индикаторы, кнопки управления и выключатели на телевизор

VOL- VOL+ MENU SOURCE CH- CH+ 1 2 3 4 5 6

7

1) Кнопки VOL+ / VOL- регулировки громкости

Последовательные нажатия кнопки VOL+ или VOL- позволяют увеличивать и уменьшать громкость соответственно. Также эти кнопки используются для регулировки величины параметров настройки при работе с экранным меню.

2) Кнопка MENU отображения меню телевизора на экране

Эту кнопку необходимо нажать для отображения экранного меню телевизора.

3) Сенсор ИК-порта для приема управляющих сигналов ПДУ телевизора

4) Кнопка SOURCE выбора источника сигнала для отображения на экране

Эта кнопка используется для выбора источника сигнала, который необходимо отображать на экране телевизора.

5) Кнопки СН- / СН+ переключения телевизионных каналов

Последовательные нажатия кнопки СН+ или СН- позволяют переключать номер текущего канала в сторону увеличения или уменьшения соответственно. Также эти кнопки используются для перехода между различными пунктами экранного меню телевизора.

6) Индикатор питания телевизора

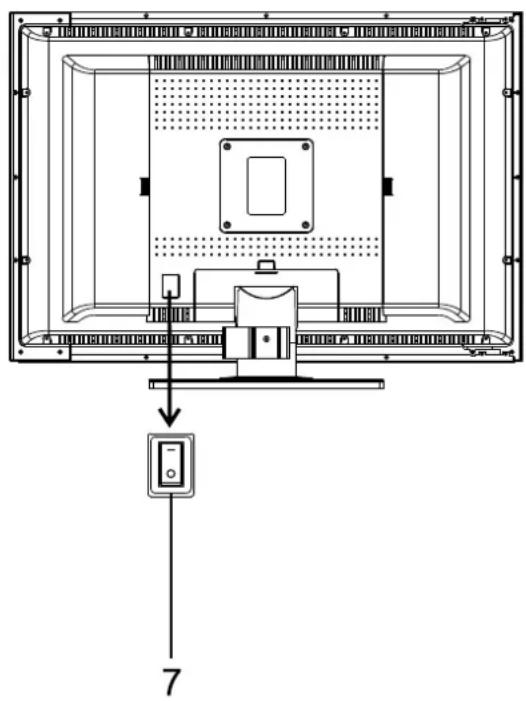

7) Выключатель питания телевизора

Примечание:

- Функции кнопок SOURCE, MENU, VOL+ / VOL-, CH- / CH+ полностью дублируются аналогичными кнопками на ПДУ телевизора. Описание функций этих кнопок приведено в разделе описания функций кнопок ПДУ телевизора.

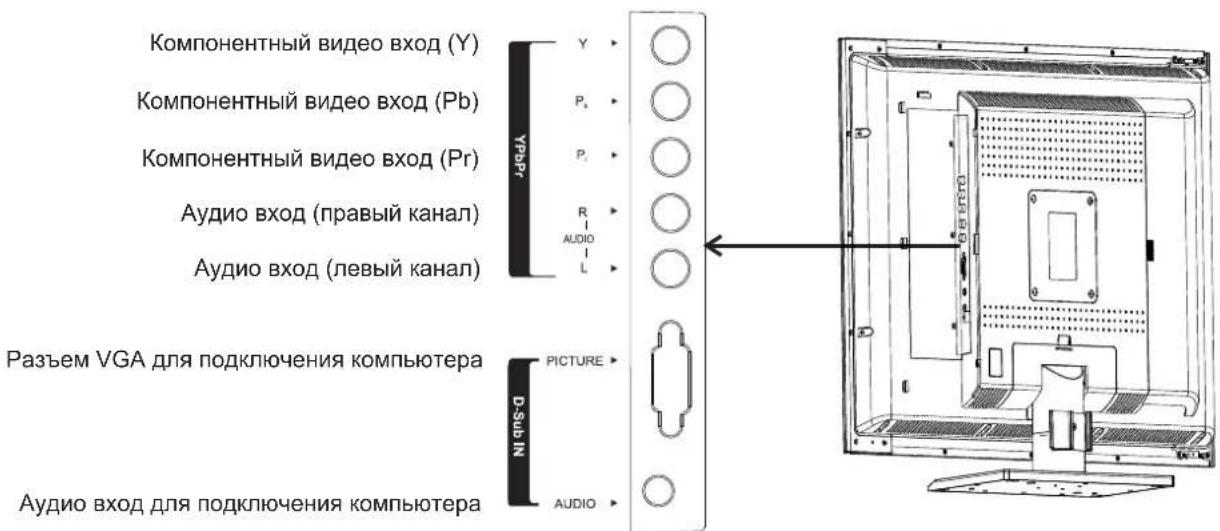

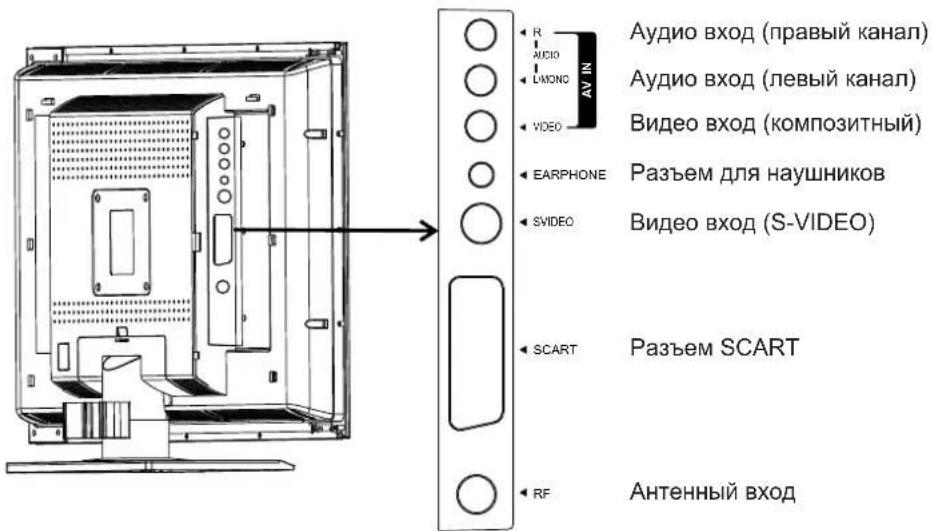

Разъемы для подключения внешних устройств

Aудио вход (правый канал) Аудио вход (левый канал) Видео вход (композитный) EARNPHONE Разъем для наушников SVIDEO Видео вход (S-VIDEO) SCART Разъем SCART RF Антенный вход

Компонентный видео вход (Y) Компонентный видео вход (Pb) Компонентный видео вход (Pr) Аудио вход (правый канал) Аудио вход (левый канал) Разъем VGA для подключения компьютера Аудио вход для подключения компьютера Y P1 P2 R AUDIO L PICTURE AUDIO

Антенный вход (RF)

Для подключения внешней антенны или кабельного телевидения.

Разъем для наушников

Для подключения стереонаушников к телевизору.

AV входы (видео композитный / S-VIDEO, аудио левый / правый каналы)

Используются для подключения к телевизору внешних источников видео и аудио сигналов (например видео магнитофонов и DVD проигрывателей), оснащенных композитным или S-VIDEO видео выходами.

Разъем SCART

Используется для подключения устройств воспроизведения видео записей (например, видеомагнитофонов и DVD проигрывателей), оснащенных разъемом SCART.

Разъем VGA, Аудио вход для подключения компьютера

Комбинация этих разъемов используется для подключения к тепевизору устройств, оснащенных VGA видео выходом (например, компьютера или игровой приставки).

Компонентный видео вход (Y, Pb, Pr), Аудио вход левый / правый каналы

Комбинация этих разъемов используется для подключения к телевизору видео устройств, оснащенных компонентным видео выходом. Например, DVD проигрывателей.

Телевизор желательно установить таким образом, чтобы избежать попадания прямого солнечного света на экран. Желательно также учитывать, что чрезмерное затемнение комнаты и блики отраженного света на экране телевизора приводят к переутомлению глаз. Для комфортного просмотра рекомендуется мягкое рассеянное освещение комнаты.

Отсеки разъемов на задней панели телевизора

Для доступа к разъемам на задней панели телевизора необходимо снять крышки с отсеков, в которых находятся разъемы. Нажмите на крышку в месте её сопряжения с центральной частью корпуса телевизора, и переместите в направлении по стрелке, как показано на рисунке. После подключения внешних устройств, крышки необходимо установить на место.

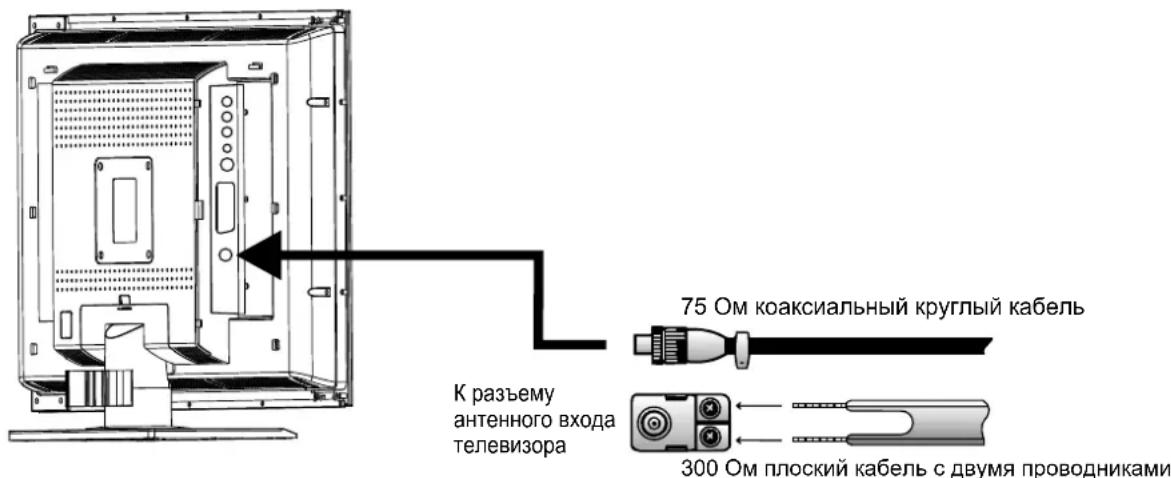

Подключение внешней антенны

Для качественного приема телевизионных программ рекомендуется подключать к телевизору внешнюю антенну или кабельное телевидение.

75 Ом коаксиальный круглый кабель К разъему антенного входа телевизора 300 Ом плоский кабель с двумя проводниками

Для снижения уровня помех и шумов, при подключении внешней антенны к телевизору рекомендуется использовать 75 Ом коаксиальный кабель. Старайтесь не допускать переплетения антенного кабеля со шнуром электропитания.

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Перед подключением внешних устройств к телевизору необходимо обесточить телевизор и внешнее устройство, проверить целостность конструкции соединительных разъемов на телевизоре и на внешнем устройстве, а также взаимное соответствие электрических параметров и формата сигналов соединительных разъемов телевизора и внешнего устройства.

Настоятельно рекомендуем перед подключением к телевизору ознакомиться с руководством по эксплуатации подключаемого устройства.

Недостаточно плотное подключение соединительного шнура к разъемам на телевизоре и внешнем устройстве может привести к потере качества изображения и звука.

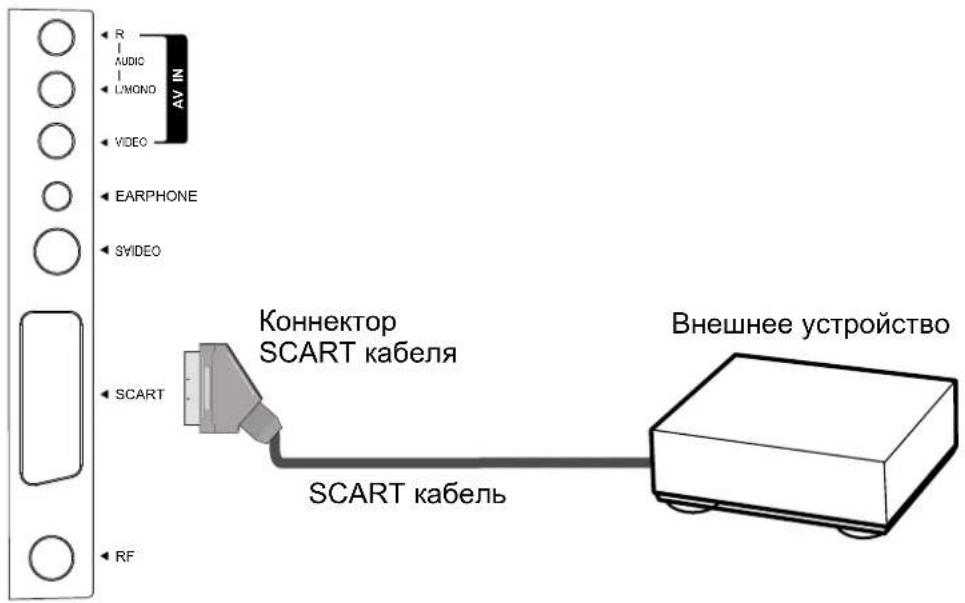

С помощью разъема SCART

R AUDIO L/MONO VIDEO AV IN EARPHONE SYIDEO SCART Коннектор SCART кабеля SCART кабель RF Внешнее устройство

Подключение

Соедините SCART кабелем разъем SCART на задней панели внешнего устройства и разъем SCART на телевизоре.

Воспроизведение

1. Включите телевизор.
2. Последовательно нажимайте кнопку SOURCE на передней панели телевизора или кнопку ☐ на ПДУ телевизора до тех пор, пока не будет выбран видео вход SCART.
3. Включите внешнее устройство, подключенное к разъему SCART телевизора, и начните воспроизведение.

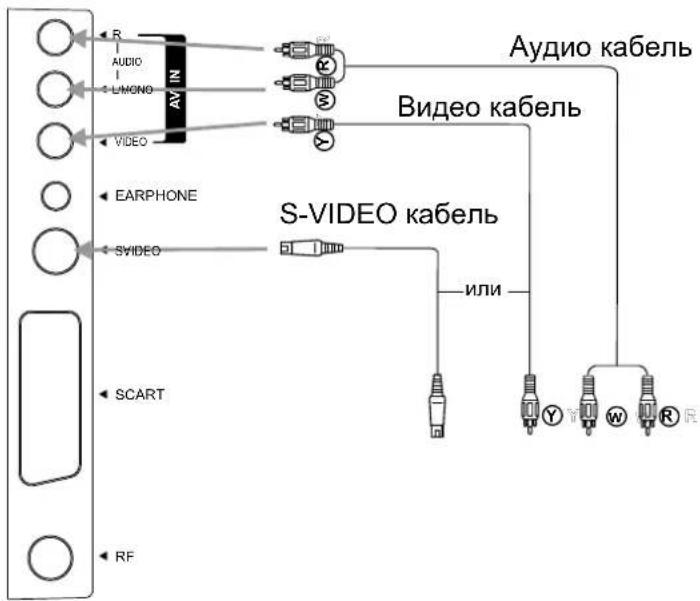

С помощью композитного VIDEO или S-VIDEO видео входов

AUDIO L-MONO AV IN VIDEO EARPHONE SYVIDEO SCART RF Аудио кабель Видео кабель S-VIDEO кабель ИЛИ Y Y W R R

Желтый (Видео)
© Белый (Аудио левый канал)
© Красный (Аудио правый канал)

С помощью композитного видео или S-VIDEO входов к телевизору можно подключать:

Видеомагнитофон

• С помощью RCAA/V кабеля, представляющего собой комбинацию видео шнура с коннектором желтого цвета и двух аудио шнуров с коннекторами белого и красного цвета, соедините A/V разъемы внешнего устройства и телевизора.
• Или, с помощью S-VIDEO кабеля соедините S-VIDEO разъемы внешнего устройства и телевизора, а с помощью аудио шнуров RCA аудио кабеля, представляющего собой комбинацию двух шнуров с коннекторами белого и красного цвета, соедините аудио разъемы внешнего устройства и телевизора.

Воспроизведение

1. Включите телевизор.

2. Последовательно нажимайте кнопку SOURCE на передней панели телевизора или кнопку ☐на ПДУ телевизора до тех пор, пока не будет выбран видео вход CVBS (при подключении с помощью композитного видео входа) или S-VIDEO (при подключении с помощью S-VIDEO входа).

3. Включите внешнее устройство, подключенное к разъему композитного видео или S-VIDEO входа телевизора, и начните воспроизведение.

Примечание:

• Видео сигнал S-VIDEO обеспечивает лучшее качество изображения по сравнению с Композитным видео сигналом.

С помощью компонентного YPbPr видео входа

Задняя панель DVD проигрывателя

Подключение

С помощью кабеля компонентного видео сигнала, представляющего собой комбинацию трех видео шнуров с коннекторами красного, зеленого и синего цвета, соедините разъемы компонентного видео выхода внешнего устройства (например, DVD проигрывателя) и компонентного видео входа телевизора. С помощью RCA аудио кабеля, представляющего собой комбинацию двух шнуров с коннекторами белого и красного цвета, соедините аудио разъемы внешнего устройства и телевизора.

Воспроизведение

1. Включите телевизор.
2. Последовательно нажимайте кнопку SOURCE на передней панели телевизора или кнопку ☐ на ПДУ телевизора до тех пор, пока не будет выбран видео вход YPbPr.
3. Включите внешнее устройство, подключенное к разъему компонентного видео входа телевизора, и начните воспроизведение.

Примечания:

• Компонентный видео выход на внешнем устройстве может маркироваться как Y/CbCr, Y/Pb/Pr, Y/B-Y/R-Y. Для правильного соединения двух устройств с помощью кабеля компонентного видео сигнала, воспользуйтесь правилом соответствия цветовой маркировки коннекторов кабеля компонентного видео сигнала, разъемов компонентного видео выхода внешнего устройства и разъемов компонентного видео входа телевизора.
• Обычно, компонентный видео сигнал обеспечивает лучшее качество изображения по сравнению с композитным и S-VIDEO видео сигналами.

С помощью VGA видео входа

Подключение

С помощью VGA видео кабеля соедините разъемы VGA видео выхода компьютера и VGA входа телевизора. С помощью аудио кабеля соедините аудио разъемы компьютера и телевизора.

Воспроизведение

1. Включите телевизор.

2. Последовательно нажимайте кнопку SOURCE на передней панели телевизора или кнопку ☐ на ПДУ телевизора до тех пор, пока не будет выбран видео вход VGA.

3. Включите компьютер и проверьте соответствие параметров видео карты компьютера параметрам изображения телевизора.

4. Отрегулируйте параметры изображения на видео карте компьютера для достижения лучшего качества при отображении сигнала на экране телевизора.

DSP/CAPS 1 2 3 4 5 6 7 8 9 10 PIP POP M.WIN ACT.WIN PIP-POS STEREO TIMER SWAP P.MODE S.MODE FAV. SLEEP 3 4 5 6 7 FREEZE MENU ZOOM ENTER SOURCE AUTO MUTE CHILD LOCK CHANNEL VOLUME TEXT TEXT MIX HOLD UPDATE REVEAL SIZE 11 8 Flip the cover, open in the direction of the arrow.

1. POWER ⏻

Включение телевизора [POWER]

• Подключите шнур электропитания телевизора к электросети.
• Включите питание телевизора с помощью выключателя питания, который находится на задней панели телевизора.
  ● Нажмите кнопку POWER или кнопки CH +/- на ПДУ телевизора.
• После этого телевизор включится.

POWER CH VOL VOL CH MENU CB/OK

Выключение телевизора [POWER]

• Для перевода телевизора из рабочего состояния в режим энергосбережения необходимо нажать кнопку POWER на ПДУ телевизора.
• Для полного выключения питания телевизора необходимо воспользоваться выключателем питания на задней панели телевизора.

Последовательное переключение каналов [СН+, СН-]

Для последовательного переключения каналов на единицу в большую или в меньшую сторону необходимого воспользоваться кнопками СН+ и СН- соответственно. Телевизионные каналы, которые перед этим были помечены в настройках ТВ тюнера как удаленные, не будут отображаться при последовательном переключении каналов.

Выбор канала по номеру [0-9, -/--]

Для выбора канала по его номеру необходимо воспользоваться числовыми кнопками 0 - 9 на ПДУ телевизора. При этом, для выбора канала с двухзначным номером, сначала необходимо нажимать кнопку «-/-» на ПДУ до появления на экране значка «--», и только после этого вводить номер канала с помощью числовых кнопок 0 - 9. Для выбора канала с трехзначным номером, сначала необходимо нажимать кнопку «-/-» на ПДУ до появления на экране значка «---», и только после этого вводить номер канала с помощью числовых кнопок 0 - 9. Диалоговое окно для ввода двухзначного и трехзначного номера канала отображается на экране в течение 3 секунд.

При выборе канала по номеру допускается выбор, в том числе каналов, которые перед этим были помечены в настройках ТВ тюнера как удаленные.

Возврат к предыдущему каналу [RETURN]

Для переключения телевизора на канал, который был установлен перед выбором текущего канала, необходимо воспользоваться кнопкой ➕ RETURN на ПДУ телевизора.

Регулировка громкости [VOL+, VOL-]

Для увеличения или уменьшения громкости необходимо воспользоваться кнопками на ПДУ VOL+ и VOL-

Выключение звука [MUTE]

Для быстрого выключения звука необходимо нажать кнопку MUTE на ПДУ телевизора. После этого, для восстановления звука необходимо ещё раз нажать кнопки MUTE.

Регулировка яркости изображения [

Для увеличения или уменьшения яркости изображения необходимо последовательно нажимать кнопку ✉+ (увеличение яркости) или ✉- (уменьшение яркости) на ПДУ телевизора. Также, яркость изображения регулируется с помощью параметра BRIGHTNESS в разделе PICTURE меню настроек телевизора.

Выбор предоставленных настроек изображения [P.P]

Помимо регулировки параметров изображения с помощью меню настроек телевизора, последовательные нажатия кнопки Р.Р на ПДУ телевизора позволяют быстро выбирать один из предоставленных вариантов настроек BRIGHT (рекомендуется для увеличения яркости изображения), SOFT (рекомендуется для смягчения цветовых оттенков изображения), NATURAL (рекомендуется для стандартного качества изображения), USER (установленные пользователем значения настроек).

Выбор предоставленных настроек звука [S.P]

Помимо регулировки параметров звука с помощью меню настроек телевизора, последовательные нажатия кнопки S.P на ПДУ телевизора позволяют быстро выбирать один из предоставленных вариантов настроек MUSIC (рекомендуется при просмотре музыкальных программ), FILM (рекомендуется при просмотре фильмов), NEWS (рекомендуется при просмотре новостных программ), USER (установленные пользователем значения настроек).

Коррекция изображения при подключении к VGA входу [AUTO]

При недостаточно высоком качестве изображения можно воспользоваться функцией автоматической корректировки, чтобы хотя бы в некоторой степени улучшить изображение. Для быстрого включения функции автоматической коррекции необходимо нажать кнопку AUTO на ПДУ телевизора.

Cucmema NICAM [STEREO

При приеме стереофонических программ в системе NICAM, последовательные нажатия кнопки STEREO ☐ на ПДУ телевизора позволяют выбрать один из вариантов воспроизведения звука NICAM STEREO (Стерео звук) или MONO (Моно звук).

При приеме двуязычных телевизионных программ в системе NICAM, последовательные нажатия кнопки STEREO на ПДУ телевизора позволяют выбрать один из вариантов воспроизведения звука NICAM A (воспроизведение одного из двух языков через левый и правый каналы), NICAM B (воспроизведение второго языка через левый и правый каналы), или MONO (одновременное воспроизведение обоих языков).

При приеме монофонических программ в системе NICAM, последовательные нажатия кнопки STEREO на ПДУ телевизора позволяют выбрать один из вариантов воспроизведения звука NICAM MONO (Моно звук NICAM) или MONO (Моно звук).

Включение и выключение телетекста [

[西XT]

Для включения телетекста необходимо нажать кнопку TEXT на ПДУ телевизора. Для выключения телетекста необходимо повторно нажать кнопку TEXT.

После включения телетекста, на экране телевизора появится первая страница с информацией.

Выбор источника сигнала [

[SOURCE]

Для выбора источника сигнала необходимо последовательно нажимать кнопку SOURCE на передней панели телевизора или кнопку → на ПДУ телевизора до тех пор, пока на экране телевизора не появится сообщение, обозначающее необходимый источник сигнала:

VGA VGA видео вход

YPbPr компонентный видео вход

CVBS композитный видео вход

S-VIDEO S-VIDEO видео вход

TV встроенный ТВ тюнер

SCART сигнал, поступающий через разъем SCART телевизора

Также, выбор источника сигнала можно осуществить при работе с опциями меню настроек телевизора:

1. При включенном питании телевизора нажмите кнопку MENU на ПДУ телевизора для отображения меню на экране.
2. С помощью кнопок VOL+ или VOL- выберите страницу меню INPUT
3. С помощью кнопок CH + или CH- выберите необходимый источник сигнала из списка представленных на странице INPUT меню настроек и подтвердите свой выбор нажатием кнопки VOL+.

PICTURE AUDIO INPUT TV MENU Input Select VGA YPbPr CVBS S-VIDEO TV SCART TV PAL

Меню настроек телевизора [MENU]

Телевизор оснащен интуитивно понятным экранным меню настроек. Для работы с экранным меню телевизора:

1. При включенном питании телевизора нажмите кнопку MENU на ПДУ телевизора для отображения меню на экране.
2. Воспользуйтесь кнопками VOL+/- для выбора необходимой страницы меню, и кнопками CH +/- для перехода к списку параметров выбранной страницы меню.
3. Воспользуйтесь кнопками CH +/- для выбора необходимого параметра настроек на текущей странице меню, и кнопками VOL+/- регулировки значения этого параметра.
4. Нажмите кнопку MENU или OK на ПДУ телевизора для выхода из меню настроек телевизора (отображение меню на экране автоматически прекращается при отсутствии управляющих команд в течение нескольких секунд).

PICTURE AUDIO INPUT TV MENU Picture Brightness 50 Contrast 50 Sharpness 17 Saturation 50 3D Comb ON Reset TV PAL

Выбор языка для отображения меню [LANGUAGE]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу MENU экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру LANGUAGE (язык) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- выберите необходимый язык для отображения меню настроек телевизора.

PICTURE AUDIO INPUT TV MENU Menu Setting OSD H Position 50 OSD V Position 50 Transparency 10 OSD Timeout 30 Language ENGLISH TV PAL

Позиция меню на экране [OSD H POSITION, OSD V POSITION]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу MENU экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру OSD H POSITION (положение меню по горизонтали) или OSD V POSITION (положение меню по вертикали) на странице экранного меню.
4. После выбора параметра, с помощью кнопок VOL+ и VOL- установите необходимое значения для горизонтального и вертикального положения меню настроек на экране телевизора.

PICTURE AUDIO INPUT TV MENU Menu Setting OSD H Position 50 OSD V Position 50 Transparency 10 OSD Timeout 30 Language ENGLISH TV PAL

Прозрачность диалогового окна меню [TRANSPARENCY]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу MENU экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру TRANSPARENCY (прозрачность) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите необходимое значение для уровня прозрачности диалогового окна меню настроек при отображении на экране телевизора.

PICTURE AUDIO INPUT TV MENU Menu Setting OSD H Position 50 OSD V Position 50 Transparency 10 OSD Timeout 30 Language ENGLISH TV PAL

Время отключения отображения меню на экране [OSD TIMEOUT]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу MENU экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру OSD TIMEOUT (время отключения отображения меню на экране) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите необходимое значение для параметра OSD TIMEOUT.

PICTURE AUDIO INPUT TV MENU Menu Setting OSD H Position 50 OSD V Position 50 Transparency 10 OSD Timeout 30 Language ENGLISH TV PAL

Автоматический поиск каналов [AUTO SCAN]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу TV экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру SYSTEM (звуковая система) на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- перейдите к списку значений параметра SYSTEM, и выберите одно из значений L, LPRIME, B/G, D/K, I.
5. Последовательно нажимайте кнопку CH- или CH+ на ПДУ для перехода к параметру AUTO SCAN (автоматический поиск) на странице экранного меню.
6. Нажмите кнопку VOL+ для начала автоматического поиска и сохранения всех найденных каналов в памяти ТВ тюнера.

Примечания:

• Во время автоматического поиска на экране отображается специальный индикатор развития поиска.
• Автоматический поиск можно остановить нажатием кнопки ОК на ПДУ телевизора.


AUDIO

INPUT

TV

MENU

Ручной поиск каналов [MANUAL SCAN]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу TV экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру MANUAL SCAN (ручной поиск) на странице экранного меню.
4. С помощью кнопки VOL+ перейдите к дополнительному меню функции MANUAL SCAN.
5. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру TV CHANNEL (номер канала) на странице экранного меню.
6. Последовательно нажимайте кнопку VOL+ или VOL- для выбора номера телевизионного канала, для которого будет осуществлен поиск.
7. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру TV SYSTEM на странице экранного меню.
8. Последовательно нажимайте кнопку VOL+ или VOL- для выбора необходимой системы.
9. Последовательно нажимайте кнопку CH- на ПДУ для перехода к функции SEARCH (поиск) на странице экранного меню и нажмите кнопку VOL+ или VOL- для начала поиска. При нажатии кнопки VOL+ поиск телевизионной станции будет осуществляться в диапазоне частот выше частоты текущего канала. При нажатии кнопки VOL-поиск будет осуществляться в диапазоне частот ниже частоты текущего канала.
   После того как будет найдена телевизионная программа, значения её параметров будут сохранены в памяти ТВ тюнера.


AUDIO

INPUT

TV

MENU

Сортировка каналов [SWAP CHANNEL]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу TV экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции SWAP CHANNEL (сортировка каналов) на странице экранного меню.
4. С помощью кнопки VOL+ перейдите к дополнительному меню функции SWAP CHANNEL.
5. С помощью числовых кнопок ПДУ укажите номер канала, который необходимо поменять местами с текущим каналом.
6. Нажмите кнопку VOL+ для подтверждения.

Точная настройка канала [TRACKING]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу TV экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру TRACKING (точная настройка) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- отрегулируйте качество изображения и звука до максимально возможного уровня.

TV Setting
Stereo	MONO
Manual Scan
Auto Scan
Set Channel	01
Channel	ACTIVE
Label
Tracking	48.25
System	B/G
Option	AUTO FineTune
Swap Channel
TV	PAL

Активирование и удаление каналов [CHANNEL]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу TV экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру CHANNEL (канал) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите значение ACTIVE (канал активирован) или ERASED (канал удален) для параметра CHANNEL. К просмотру передач на удаленных каналах невозможно перейти при последовательном переключении каналов с помощью кнопок CH+/-, но можно перейти при выборе канала по его номеру.

Редактирование названия канала [LABEL]

1. С помощью числовых кнопок на ПДУ перейдите к ТВ каналу, который необходимо переименовать.
2. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
3. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу TV экранного меню.
4. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции LABEL (наименование) на странице экранного меню.
5. С помощью кнопки VOL+ перейдите к дополнительному меню функции LABEL.
6. Далее воспользуйтесь кнопками VOL+, VOL-, CH+, CH- для перемещения по таблице символов, и кнопкой MENU для подтверждения выбора отдельного символа. После завершения формирования нового названия канала перейдите к пункту SAVE&EXIT (сохранить и выйти) и нажмите кнопку MENU. Для выхода без сохранения нового названия канала необходимо нажать кнопку OK на ПДУ, находясь в таблице символов.

Автоматическая корректировка качества

[OPTION]

При недостаточном уровне сигнала можно воспользоваться функцией автоматической корректировки, чтобы хотя бы в некоторой степени улучшить качество изображения и звука в условиях плохого приема сигнала.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу TV экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру OPTION (опции) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите значение AUTO FINE TUNE (автоматическая корректировка включена) или NORMAL (автоматическая корректировка отключена) для параметра OPTION.


AUDIO

INPUT

TV

MENU

Яркость, контраст, резкость, насыщенность

[BRIGHTNESS, CONTRAST, SHARPNESS, SATURATION]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к одному из параметров BRIGHTNESS (яркость), CONTRAST (контраст), SHARPNESS (резкость) или SATURATION (насыщенность) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите необходимое значение для выбранного параметра.

Примечания:

- Для сигнала в формате NTSC, на этой странице меню настроек телевизора дополнительно доступны регулировки параметров HUE (цветовой тон) и FILM MODE.

PICTURE AUDIO INPUT TV MENU Picture Brightness 50 Contrast 50 Sharpness 17 Saturation 50 3D Comb ON Reset TV PAL

Фильтр 3D Comb [3D COMB]

В некоторых случаях включение дополнительного фильтра 3D Comb может заметно улучшить качество изображения. В частности, включать фильтр 3D Comb рекомендуется при подключении внешнего устройства к телевизору через S-VIDEO вход.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции 3D Comb (фильтр).
4. С помощью кнопок VOL+ и VOL- установите значение ON (включить) или OFF (отключить) для фильтра 3D Comb.

PICTURE AUDIO INPUT TV MENU Picture Brightness 50 Contrast 50 Sharpness 17 Saturation 50 3D Comb ON Reset TV PAL

Возврат к первоначальным настройкам изображения [RESET]

При желании установить первоначальные (заводские) настройки изображения необходимо воспользоваться функцией RESET.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL-для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку CH- на ПДУ для перехода к функции RESET (возврат к первоначальным настройкам).
4. Нажмите кнопку VOL+ для подтверждения.

PICTURE AUDIO INPUT TV MENU Picture Brightness 50 Contrast 50 Sharpness 17 Saturation 50 3D Comb ON Reset TV PAL

Громкость, высокие и низкие частоты, стерео баланс

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу AUDIO экранного меню.
3. Последовательно нажимайте кнопку CH- на ПДУ для перехода к одному из параметров VOLUME (громкость), BASS (низкие частоты), TREBLE (высокие частоты) или BALANCE (стерео баланс) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите необходимое значение для выбранного параметра.

PICTURE AUDIO INPUT TV MENU Volume Audio Bass 50 Treble 50 Balance 50 Mute OFF TV PAL

Отключение звука [MUTE]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу AUDIO экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции MUTE (отключение звука).
4. С помощью кнопок VOL+ и VOL- установите значение ON (включить) или OFF (отключить) для функции MUTE.

PICTURE AUDIO INPUT TV MENU Audio Volume 50 Bass 50 Treble 50 Balance 50 Mute OFF TV PAL

Яркость и контраст [BRIGHTNESS, CONTRAST]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к одному из параметров BRIGHTNESS (яркость) или CONTRAST (контраст) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите необходимое значение для выбранного параметра.

Примечания:

- Яркость также можно регулировать с помощью кнопок + (увеличение яркости) или (уменьшение яркости) на ПДУ телевизора.

Позиция изображения на экране [H-POSITION, V-POSITION]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру H-POSITION (положение изображения по горизонтали) или V-POSITION (положение изображения по вертикали) на странице экранного меню.
4. После выбора параметра, с помощью кнопок VOL+ и VOL-установите необходимое значение для горизонтального или вертикального положения изображения на экране телевизора.

Согласование частотных характеристик [CLOCK, PHASE]

В некоторых случаях при подключении компьютера к VGA видео входу телевизора изображение на экране оказывается размытым. Для того чтобы сделать изображение более четким необходимо регулировать параметр CLOCK. Регулировка второго параметра, PHASE, позволяет устранить мерцание и цветовой «шум» в изображении.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру CLOCK или PHASE на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- установите необходимое значение для выбранного параметра.

Автоматическая коррекция изображения [AUTO ADJUST]

При недостаточно высоком качестве изображения можно воспользоваться функцией автоматической коррекции, чтобы хотя бы в некоторой степени улучшить изображение.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции AUTO ADJUST (автоматическая корректировка) на странице экранного меню.
4. С помощью кнопки VOL+ подтвердите включение функции.

PICTURE COLOR AUDIO INPUT PIP MENU Picture Brightness 50 Contrast 50 H-Position 50 V-Position 50 Clock 50 Phase 67 Auto Adjust DOS Mode Text Reset VGA 800 x 600 60.3 Hz

Настройки для отображения текста [DOS MODE]

Выбор одного из значений для данного параметра актуален, если разрешение видео сигнала при подключении компьютера к VGA входу телевизора соответствует 720 x 400 точек или 640 x 400 точек.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции DOS MODE (текстовые настройки) на странице экранного меню.
4. С помощью кнопки VOL+ или VOL- выберите значение TEXT при разрешении видео сигнала на VGA входе 720 x 400 точек, или значение GRAPHIC при разрешении 640 x 400 точек.

PICTURE COLOR AUDIO INPUT PIP MENU Picture Brightness 50 Contrast 50 H-Position 50 V-Position 50 Clock 50 Phase 67 Auto Adjust DOS Mode Text Reset VGA 800 x 600 60.3 Hz

Возврат к первоначальным настройкам изображения [RESET]

При желании установить первоначальные (заводские) настройки изображения необходимо воспользоваться функцией RESET.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции RESET (возврат к первоначальным настройкам) на странице экранного меню.
4. Нажмите кнопку VOL+ для подтверждения.

PICTURE COLOR AUDIO INPUT PIP MENU Picture Brightness 50 Contrast 50 H-Position 50 V-Position 50 Clock 50 Phase 67 Auto Adjust DOS Mode Text Reset VGA 800 x 600 60.3 Hz

Выбор предоставленных настроек цветопередачи [COLOR]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу COLOR экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру COLOR (предустановленные настройки цветопередачи) на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- выберите один из вариантов COOL (преобладание «холодных» цветовых тонов), WARM (преобладание «теплых» цветовых тонов) или USER COLOR (цветопередача, определенная пользователем).

Примечания:

- При выборе значения USER COLOR появляется возможность установить самостоятельно уровни (Gain) и смещения (Offset) для каждой составляющей R, G, В цвета. Об этом см. ниже, в описании «Регулировка цветопередачи»

PICTURE COLOR AUDIO INPUT PIP MENU Color COLOR Warm VGA 800 x 600 60.3 Hz

Регулировка цветопередачи [R, G, B GAIN/OFFSET]

После выбора значения USER COLOR (цветопередача, определенная пользователем) при регулировке предоставленных настроек цветопередачи, появляется возможность установить самостоятельно уровни (Gain) и смещения (Offset) для каждой составляющей R, G, B цвета.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу COLOR экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к одному из параметров R GAIN (уровень красного цвета), G GAIN (уровень зеленого цвета), В GAIN (уровень синего цвета), R OFFSET (смещение красного цвета), G OFFSET (смещение зеленого цвета), В OFFSET (смещение синего цвета) на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- установите значение для выбранного параметра.

PICTURE COLOR AUDIO INPUT PIP MENU Color COLOR User Color R Gain 50 G Gain 50 B Gain 50 R Offset 50 G Offset 50 B Offset 50 VGA 800 x 600 60.3 Hz

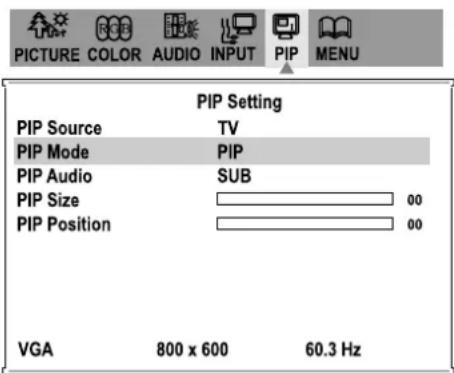

Включение функции «картинка-в-картинке» [PIP MODE]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PIP экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции PIP MODE («картинка-в-картинке») на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- установите значение PIP для этой функции.

Выбор источника сигнала для окна «картинки-в-картинке»

[PIP SOURCE]

При включенной функции «картинка-в-картинке»:

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PIP экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру PIP SOURCE (источник сигнала для окна «картинки-в-картинке») на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- выберите одно из значений в качестве источника сигнала.

Выбор источника звука при включенном окне «картинка-в-кар

[PIP AUDIO]

С помощью меню настроек телевизора можно выбрать звуковое сопровождение (основного окна экрана или окна «картинки-в-картинке»), которое будет воспроизводиться при включенной функции «картинка-в-картинке».

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PIP экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру PIP AUDIO (источник звука при включенном окне «картинки-в-картинке») на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- выберите одно из значений SUB (звуковое сопровождение окна «картинки-в картинке») или MAIN (звуковое сопровождение основного окна) в качестве источника звука.

Размер окна «картинки-в-картинке» [PIP SIZE]

При включенной функции «картинка-в-картинке»:

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PIP экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру PIP SIZE (размер окна «картинки-в-картинке») на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- выберите необходимое значение для размера окна «картинки-в-картинке».

Позиция окна «картинки-в-картинке» на экране [PIP POSITION]

При включенной функции «картинка-в-картинке»:

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PIP экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру PIP POSITION (позиция окна «каритинки-в-картинке» на экране) на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- отрегулируйте положение окна «картинки-в-картинке» на экране.

Яркость, контраст, резкость, цветовой тон и насыщенности

[BRIGHTNESS, CONTRAST, SHARPNESS, HUE, SATURATION]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к одному из параметров BRIGHTNESS (яркость), CONTRAST (контраст), SHARPNESS (резкость), HUE (цветовой тон), SATURATION (насыщенность) на странице экранного меню.
4. С помощью кнопок VOL+ и VOL- установите необходимое значение для выбранного параметра.

Позиция изображения на экране [H-POSITION, V-POSITION]

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL-для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку CH- на ПДУ для перехода к параметру H-POSITION (положение изображения по горизонтали) или V-POSITION (положение изображения по вертикали) на странице экранного меню.
4. После выбора параметра, с помощью кнопок VOL+ и VOL- установите необходимое значение для горизонтального или вертикального положения изображения на экране телевизора.

Согласование частотных характеристик [CLOCK, PHASE]

В некоторых случаях при подключении к компонентному YPbPr видео входу телевизора изображение на экране оказывается размытым. Для того чтобы сделать изображение более четким необходимо регулировать параметр CLOCK. Регулировка второго параметра, PHASE, позволяет устранить мерцание и цветовой «шум» в изображении.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к параметру CLOCK или PHASE на странице экранного меню.
4. С помощью кнопок VOL+ или VOL- установите необходимое значение для выбранного параметра.

Возврат к первоначальным настройкам изображения [RESET]

При желании установить первоначальные (заводские) настройки изображения необходимо воспользоваться функцией RESET.

1. Нажмите кнопку MENU на ПДУ телевизора для отображения экранного меню настроек.
2. Последовательно нажимайте кнопку VOL+ или VOL- для перехода на страницу PICTURE экранного меню.
3. Последовательно нажимайте кнопку СН- на ПДУ для перехода к функции RESET (возврат к первоначальным настройкам) на странице экранного меню.
4. Нажмите кнопку VOL+ для подтверждения.

Управление телетекстом

ENTER(Up/Down)

НЕКОТОРЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

В таблице приводятся наиболее часто встречаемые неисправности и возможные способы устранения этих неисправностей. Рекомендуем Вам ознакомиться с этой информацией, прежде чем обращаться в сервисный центр при возникновении неисправности.

Неисправность	Возможные причины	Способы устранения
Отсутствует изображение	1.Подключили ли Вы шнур питания?2.Включили ли Вы питание?3.Правильно ли подключен источник сигнала?4.Есть ли сигнал на выбранном Вами входе телевизора?	1.Подключите шнур питания.2.Включите питание.3.Подключите правильно источник сигнала.4.Включите источник входного сигнала телевизора.
Неправильная цветопередача	1.Правильно ли подключен источник сигнала?	1.Подключите правильно источник сигнала.
Изображение воспроизводится с искажениями	1.Правильно ли подключен источник сигнала?2.Не имеет ли входной сигнал повышенную частоту?	1.Подключите правильно источник сигнала.2.Используйте номинальную частоту.
Изображение слишком темное	1.Правильно ли отрегулированы яркость и контрастность изображения?	1.Отрегулируйте яркость и контрастность изображения.
Имеется только звук, изображение отсутствует	1.Правильно ли подключен источник сигнала?2.Не является ли телевизионный сигнал слишком слабым?	1. Подключите правильно источник сигнала.2. Проверьте правильность подключения телевизионного сигнала. Уровень телевизионного сигнала должен быть не ниже 70 дБ.
Имеется только изображение, звук отсутствует	1.Правильно ли подключен источник сигнала?2.Не установлена ли громкость на минимум?3.Правильно ли подключен аудио сигнал?	1. Подключите правильно источник сигнала.2.Настройте уровень громкости.3.Подключите правильно аудио сигнал.
Не работает пульт дистанционного управления	1.Проверьте качество используемых батареек.2.Нет ли помех от статического электричества или грозы?	1.Замените батарейки.2.Выключите питание на 10 секунд, затем снова включите.

ВАЖНО:

Не эксплуатируйте телевизор при слишком высокой или слишком низкой температуре в помещении.

При слишком низкой температуре, в динамичных сценах может наблюдаться «след» от предыдущего кадра изображения. В данном случае, это не является неисправностью телевизора. Кроме того, при слишком низкой или слишком высокой температуре корпус телевизора может деформироваться, что приведет к выходу из строя ЖК панели телевизионного экрана.

Не размещайте телевизор таким образом, чтобы на него оказывал влияние прямой солнечный свет или другой источник повышенного тепла.

При слишком высокой температуре корпус телевизора может деформироваться, что приведет к выходу из строя ЖК панели телевизионного экрана.

Не пытайтесь ремонтировать телевизор самостоятельно.

Примечания:

• Если перечисленная в таблице информация не помогает устранить неисправность, пожалуйста, обратитесь в сервисный центр.
• Допустимый диапазон температур для хранения телевизора от 0 и до +50 град по Цельсию, для работы телевизора от +5 и до +40 град по Цельсию.
• Срок службы данного изделия составляет 3 года.

Тип LCD TV
Размер экрана по диагонали 20 дюймов (~51 cm)
Параметры электропитания Переменный ток 100-240В, 50/60Гц
Энергопотребление 60Вт
Габаритные размеры (ШхВхГ) 654 x 480.5 x 195 мм (с подставкой)
Вес 10 кг (с подставкой)
Телевизионные каналы
Система цветности VHF UHF CATV
PAL-D/K 1 - 12 13 - 57 Z1 ~ Z37
PAL-B/G	2 - 12 21 - 69	X ~ Z+2, S1 ~ S41
PAL-I	2 - 12 21 69
SECAM-B/G	2 - 12 21 - 69	X ~ Z+2, S1 ~ S41
SECAM-D/K	1 - 12 21 69
SECAM-L'	2 4
SECAM-L	5 - 12 21 - 69	X ~ Z C57, S1 ~ S41

LCD TV

CVBS Component-Signal (Компонентный сигнал)

Интерфейс для передачи композитного видеосигнала. См. раздел «YUV».

Видеосигнал передается по одному каналу. Этот интерфейс следует использовать только в том случае, если Ваше устройство воспроизведения видео не оснащено интерфейсами S-Video, SCART или RGB, которые обеспечивают более высокое качество изображения. Интерфейс CVBS можно легко узнать по желтому цвету гнезда типа RCA.

DSP

Цифровой процессор сигналов. Микропроцессор для цифровой обработки сигналов. С его помощью, к примеру, достигается эффект виртуального пространственного (объемного) звучания.

DVI

Цифровой видеointерфейс. Передает сигналы в цифровой форме и с очень высоким качеством. При помощи DVI можно передавать сигналы стандарта HDTV [телевидения высокой четкости].

DVB

Цифровое телевизионное вещание. Стандарт для цифровой передачи видеосигналов. Существуют такие его разновидности, как DVB-S (DVB [ЦТВ-С] через спутник), DVB-T (DVB [ЦТВ-А] через антенну) и DVB-C (DVB [ЦТВ-К] через кабель).

Color temperature

Цветовая температура влияет баланс различных цветовых оттенков в изображении. Слишком высокий или слишком низкий уровень цветовой температуры приводит к неестественности изображения. Цветовая температура обозначается в градусах Кельвина. Ее оптимальное значение для видеоизображения (синтезированного телевизионного изображения) составляет 6500 градусов Кельвина.

GUI

Графический интерфейс пользователя. См. раздел «OSD».

HDTV

Телевидение высокой четкости [ТВЧ]. Стандарт для передачи и хранения видеоданных высокого разрешения. Для реализации качества изображения, обеспечиваемого HDTV [ТВЧ], оба устройства (устройство воспроизведения и телевизор) должны поддерживать стандарт HDTV [ТВЧ].

HUE (Цветовой тон)

Настройки цветового тона определяют цветовой баланс изображения.

Interlaced (Чересстрочная развертка)

Изображение, которое создается путем экспонирования двух его половинок с чередованием прочерчивания четных и нечетных строк на экране. Это стандартный способ формирования изображения на обычных 50-герцовых телевизорах.

Contrast (Контраст)

Это величина яркости, на которую различаются самый яркий и самый темный пиксели изображения на экране.

LCD

Жидкокристаллический дисплей. Изображение создается 3 слоями жидких кристаллов (красным, зеленым и синим) с задней подсветкой. В зависимости от сочетания и яркости этих трех слоев возможно отображение на экране до 16,7 млрд. цветов.

NTSC

Широко распространенный телевизионный стандарт, особенно в США и странах Азии. Его особенности 525 строк (480 видимых) и частота регенерации изображения 60 Гц. Стандарт задает параметры передачи видеоданных (яркость, цвет, частоту регенерации и т.д.). В Европе этот видеостандарт можно встретить только на импортных носителях (например, американских DVD дисках).

OSD

Экранное диалоговое меню, отображаемое на экране телевизора для осуществления настроек.

PAL

Европейский телевизионный стандарт. Аббревиатура «PAL» означает «Phase Alternation Line» [Передача строк с чередованием фаз]. Частота регенерации изображения: 50 Гц, разрешение: 625 строк (576 видимых). Стандарт задает параметры передачи видеоданных (яркость, цветность, частоту регенерации и т.д.).

PiP

Picture in Picture [Картинка в картинке]. Отображение дополнительного киноизображения на экране телевизора (например, телепрограммы в правом углу при просмотре фильма на DVD диске).

Pixel (Пиксель)

Элементы изображения, число которых определяет разрешающую способность (разрешение). Чем больше пикселей содержит изображение, тем выше разрешение и резкость.

Progressive Scan (Прогрессивная развертка)

Прогрессивная (построчная) развертка экспонирует все изображение за один этап, тогда как обычное чересстрочное телевизионное изображение составляется из двух половинок. Прогрессивная развертка обеспечивает значительно лучшее качество изображения, особенно при ее использовании в видеопроекторах, компьютерных мониторах и жидкокристаллических телевизорах.

LCD TV

RGB UHF

Аббревиатура, расшифровываемая как «Red Green Blue» Ультравысокие частоты [УВЧ]. Диапазон частот для [Красный, зеленый, синий]. Формат передачи и передачи телевизионных программ через воздушную отобр аже ния виде оси гна л ов. Три цвето вые среду или по кабелю (аналоговому).

составляющие сигнала, используемые в системах

телевидения, красная, зеленая и синяя передаются по отдельности. При использовании в соединении устройства воспроизведения с телевизором данный формат обеспечивает качество, аналогичное формату YUV.

RS232

Широко известный и распространенный компьютерный интерфейс для передачи данных. В бытовых развлекательных устройствах обычно применяется для перепрограммирования или загрузки нового микропрограммного обеспечения.

S-Video

Формат передачи видеосигналов. При использовании формата S-Video данные яркости и цветности передаются по отдельности. Интерфейс S-Video можно легко узнать по 4 портам в круглом соединителе.

SECAM

Французский телевизионный стандарт. Также используется за пределами Франции в некоторых странах Восточной Европы. Частота регенерации изображения та же, что и для стандарта PAL (50 Гц). Телевизионный сигнал формирует 625 строк.

VGA

Стандарт для передачи видеосигналов в аппаратной среде ПК.

VHF

Очень высокие частоты [ОВЧ]. Диапазон частот для передачи телевизионных программ через воздушную среду или по кабелю (аналоговому).

YPbPr (1/2)

См. раздел «YUV».

YUV

Видеосигнал с раздельной передачей данных цветности и яркости. Так же, как и в формате RGB, сигнал передается по трем отдельным кабелям типа RCA. Такой сигнал также называют компонентным. Формат YUV обеспечивает наилучшее качество передачи аналогового сигнала.

White balance (Баланс белого)

Важная настройка, благодаря которой белые участки изображения действительно выглядят белыми. Также см. раздел «Color temperature» [Цветовая температура].

X

ДЛЯ ЗАМЕТОК

Необходимость технического обслуживания телевизора

What Is Teletext?

Les réglages «Horloge» et «Phase»......150

Les réglages «Horloge» et «Phase»

Les réglages «Horloge» et «Phase»
