РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 237557 Arktic

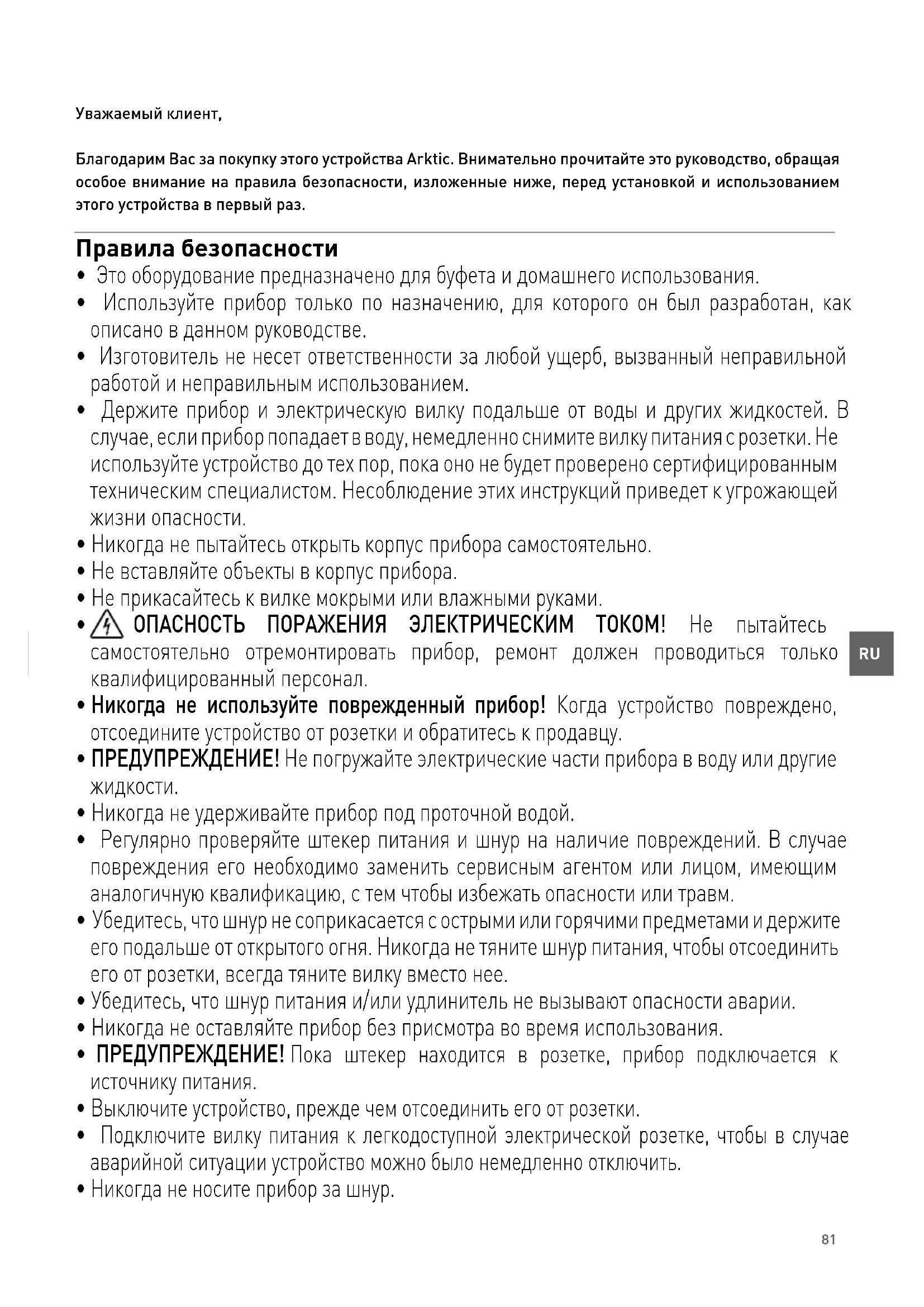

Уважаемый клиент, Благодарим Вас за покупку этого устройства Arktic. Внимательно прочитайте это руководство, обращая особое внимание на правила безопасности, изложенные ниже, перед установкой и использованием этого устройства в первый раз. Правила безопасности

• Это оборудование предназначено для буфета и домашнего использования.

• Используйте прибор только по назначению, для которого он был разработан, как описано в данном руководстве.

• Изготовитель не несет ответственности за любой ущерб, вызванный неправильной работой и неправильным использованием.

• Держите прибор и электрическую вилку подальше от воды и других жидкостей. В случае, если прибор попадает в воду, немедленно снимите вилку питания с розетки. Не используйте устройство до тех пор, пока оно не будет проверено сертифицированным техническим специалистом. Несоблюдение этих инструкций приведет к угрожающей жизни опасности.

• Никогда не пытайтесь открыть корпус прибора самостоятельно.

• Не вставляйте объекты в корпус прибора.

• Не прикасайтесь к вилке мокрыми или влажными руками.

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Не пытайтесь самостоятельно отремонтировать прибор, ремонт должен проводиться только квалифицированный персонал.

• Никогда не используйте поврежденный прибор! Когда устройство повреждено, отсоедините устройство от розетки и обратитесь к продавцу.

• ПРЕДУПРЕЖДЕНИЕ! Не погружайте электрические части прибора в воду или другие

• Никогда не удерживайте прибор под проточной водой.

• Регулярно проверяйте штекер питания и шнур на наличие повреждений. В случае повреждения его необходимо заменить сервисным агентом или лицом, имеющим аналогичную квалификацию, с тем чтобы избежать опасности или травм.

• Убедитесь, что шнур не соприкасается с острыми или горячими предметами и держите его подальше от открытого огня. Никогда не тяните шнур питания, чтобы отсоединить его от розетки, всегда тяните вилку вместо нее.

• Убедитесь, что шнур питания и/или удлинитель не вызывают опасности аварии.

• Никогда не оставляйте прибор без присмотра во время использования.

• ПРЕДУПРЕЖДЕНИЕ! Пока штекер находится в розетке, прибор подключается к источнику питания.

• Выключите устройство, прежде чем отсоединить его от розетки.

• Подключите вилку питания к легкодоступной электрической розетке, чтобы в случае аварийной ситуации устройство можно было немедленно отключить.

• Никогда не носите прибор за шнур.82

• Не используйте дополнительные устройства, которые не поставляются вместе с устройством.

• Подключите прибор только к электрической розетке с напряжением и частотой, указанными на этикетке устройства.

• Никогда не используйте аксессуары, кроме тех, которые рекомендованы производителем. Невыполнение этого требования может представлять опасность для безопасности пользователя и привести к повреждению устройства. Используйте только оригинальные детали и аксессуары.

• Этот прибор не должен эксплуатироваться лицами с ограниченными физическими, сенсорными или умственными возможностями, или лицами, не имеющими опыта и

• Этот прибор ни при каких обстоятельствах не должен использоваться детьми.

• Держите устройство и его шнур питания в недоступном для детей месте.

• ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА выключите устройство и отключите розетку от розетки перед очисткой, обслуживанием или хранением. Специальные правила безопасности

• Используйте устройство только в соответствии с этим руководством.

ВНИМАНИЕ! Опасность пожара! В устройстве используется хладагент R600a. Это экологически чистый горючий газ. Он не вреден для озонового слоя и не влияет на парниковый эффект. Однако использование этого хладагента приводит к небольшому увеличению уровня шума, создаваемого устройством. Кроме шума, создаваемого компрессором, пользователь может слышать звук, вызванный потоком хладагента. Этого явления нельзя избежать и он не оказывает негативного влияния на функционирование устройства. Во время транспортировки и установки устройства следует соблюдать особую осторожность, чтобы не повредить какие-либо части холодильной системы. Утечка хладагента может привести к повреждению глаз.

• В устройстве используется пенообразующее вещество (средство вспенивающее изолирующую пену) Циклопентан и оно легковоспламеняющееся.

• Температура окружающей среды в месте использования должна быть в пределах диапазона от 16°C до 38 °C.

• Не размещайте устройство на объекте, который излучает тепло (газовая или электрическая плита, гриль и т.п.). Держите устройство подальше от любых горячих поверхностей и открытого пламени. Устройство следует установить и эксплуатировать на ровной, стабильной, чистой и сухой поверхности, устойчивой к высоким температурам.

• Не используйте устройство вблизи взрывчатых или легковоспламеняющихся материалов, платежных карт, магнитных дисков или радиоприемников.

• Устройство не приспособлено для управления с помощью внешнего таймера или отдельной системы дистанционного управления.

• ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия корпуса устройства.83

• ПРЕДУПРЕЖДЕНИЕ: Не используйте механические устройства или инструменты, отличающиеся от рекомендованных производителем, чтобы ускорить процесс размораживания.

• ПРЕДУПРЕЖДЕНИЕ: Нельзя привести к повреждению контура хладагента.

• Обеспечьте по крайней мере 10-сантиметровое пространство вокруг устройства, для обеспечения достаточной вентиляции во время пользования.

• Не чистите устройство с помощью струи воды под давлением или пароочистителя, не промывайте устройство водой, так как это приведет к увлажнению деталей внутри устройства, что может привести к поражению электрическим током.

• ВНИМАНИЕ! Правильно уложите и закрепите шнур питания, чтобы предотвратить случайное вытягивание или контакт с нагретой поверхностью.

• Не чистите и не размещайте устройство на хранение пока оно полностью не остынет.

• Устройство не должно быть наклонено под углом, большим, чем 5°. После установки устройства подождите 2 часа, прежде чем подключите его к источнику питания и проведете запуск. Эта рекомендация касается также ситуации, когда устройство впоследствии будет переноситься в другое место. Предполагаемое использование

• Это оборудование предназначено для буфета и домашнего использования.

Устройство предназначено исключительно для хранения и охлаждения вина (например, шам- панского, белого и красного вина и т.п.). Исполь- зование устройства для любых других целей мо- жет привести к повреждению или травме тела.

Использование устройства для любых других целей будет рассматриваться, как использо- вание не по назначению. Пользователь будет нести исключительную ответственность за не- правильное использование устройства. Установка заземления Этот прибор относится к классу защиты I и дол- жен быть подключен к защитному грунту. Зазем- ление снижает риск поражения электрическим током, обеспечивая выход провода для электри- ческого тока. Этот прибор оснащен шнуром пи- тания с заземляющим проводом и заземленной штепсельной вилкой. Вилка должна быть под- ключена к розетке, которая правильно установ- лена и заземлена.84

Основные детали устройства

2. Сенсорная панель управления (Смотри ===>

3. Крышка верхней дверной петли

6. Крышка нижней дверной петли

7. Вентиляционные отверстия

9. Регулируемые подставки

Указания по установке

• Извлеките устройство из картонной коробки, снимите внутреннюю и наружную упаковку и

• Проверьте, не повреждено ли устройство. В случае неполной доставки или повреждения НЕ используйте устройство. Свяжитесь с по- ставщиком (смотри == > Гарантия).

• Сохраните упаковку, если намереваетесь хра- нить прибор в будущем.

• Оставьте устройство в вертикальном положе- нии примерно 2 часа. Такие действия направ- лены на уменьшение нарушений нормальной работы системы охлаждения в случае непра- вильного обращения с устройством во время транспортировки.

• Вымойте наружные поверхности мягкой тка- нью, смоченной в теплой воде. (Смотри ==> Очистка и техническое обслуживание).

• Поместите устройство на ровную устойчивую поверхность, стойкую к высоким температурам и брызгам воды.

• Рабочая температура окружающей среды должна быть в пределах диапазона от 16°C до 38°C. В противном случае устройство может работать неправильно.

• Обеспечьте необходимую вентиляцию. Обе- спечьте по крайней мере 10-сантиметровый зазор вокруг устройства. Не закрывайте венти- ляционные отверстия.

• Для экономии электроэнергии всегда следите за тем, чтобы дверь была закрыта.85

Эксплуатация Устройство состоит из двух отдельных зон. Управление «Верхняя камера» и «Нижняя камера» выпол- няется отдельно с помощью панели управления. Нижняя камера A B C D

Индикатор дисплея: B: Отображение реальной температуры нижней

C: Работает индикаторная лампа компрессора. Во время работы компрессора горит красная лампа. Когда он прекращает работу, красная лампа выключается. D: Отображение реальной температуры верхней

I: Когда включен индикатор °C, он показывает температуру в градусах Цельсия. Когда вклю- чен индикатор °F, он показывает температуру в градусах Фаренгейта. Сенсорный контроль: E: Кнопка настройки температуры верхней каме- ры. После нажатия кнопки температура повы- шается на 1°C или 1°F. Диапазон настройки составляет 5°C~12°C или 41°F~54°F. A: Кнопка настройки температуры нижней каме- ры. После нажатия кнопки температура повы- шается на 1°C или 1°F. Диапазон настройки составляет 12°C~22°C или 54°F~72°F. F: Кнопка подсветки шкафа Примечание. После включения света он ав- томатически выключается через 10 минут для защиты всех вин внутри. G: Кнопка конвертации между градусами по Цельсию и по Фаренгейту H: Кнопка включения и выключения; нажмите кнопку и удерживайте ее 3 секунды, прибор включится; снова нажмите и удерживайте ее 3 секунды, и он остановится.86

Изменение направления открытия дверцы

• ОСТОРОЖНО! Используйте защиту (не входит в комплект) стеклянной дверцы, чтобы избежать повреждений.

• Замена дверцы должна проводиться исключи- тельно обученным персоналом.

• Пользователь несет исключительную ответ- ственность за повреждения при изменении направления открытия дверцы.

• Следуйте рабочей процедуре, описанной ниже: 180°

Оптимальная температура для подачи вина Температура Тип вина Категория вина 18°C (65°F) Богатые, интенсивные, дубовые, перечные Бордо, Каберне Совиньон, Шираз 17°C (63°F) Красное Бароло, Бургундия Гран Крю 16°C (61°F) Красные вина легкой и средней насыщен-

Риоха, Пино Нуар, CDP 15°C (59°F) Кьянти, Зинфандель 14°C (57°F) Шинон, Порт, Мадейра 13°C (55°F) Дольчетто, Кот-дю-Рон 12°C (54°F) Красные вина сочные и фруктовые Божоле, Вальполичелла 11°C (52°F) Белые вина крепкой насыщенности/дубовые Белые бургундские 10°C (50°F) Вина легкой и средней насыщенности Шардоне, Сотерн 9°C (48°F) Белые вина Совиньон Блан, Шаблис 8°C (47°F) Сладкие и игристые вина Винтажное шампанское 7°C (45°F) 6°C (43°F) Шампань Н.В., Просекко, Кава, Асти Примечание: приведенные выше данные предназначены исключительно для информации. Очистка и техническое обслуживание Замечание: Перед очисткой и размещением устройства на хранение, всегда отключайте устройство от электросети и подождите, пока плита остынет.

• Мойте устройство до и после каждого исполь-

• Никогда не погружайте устройство в воду или другие жидкости.

• Не мойте устройство струей воды.

• Очистите поверхность устройства влажной тка- нью или губкой с небольшим количеством рас- твора мягкого моющего средства.

• Все детали устройства промойте водой, чтобы удалить остатки чистящего средства.

• Не используйте абразивные губки, детергенты, стальную вату или металлический инструмент для очистки внутренних или внешних частей устройства.

• Сразу же после очистки высушите внутреннюю и внешнюю поверхности устройства с помо- щью мягкой ткани.

• Перед размещением устройства для хранения всегда следите за тем, чтобы оно было отсое- динено от розетки электропитания и полностью

• Храните устройство в прохладном, чистом и су-

• Отключите устройство от источника питания, удалив вилку из розетки.

• Выньте все бутылки с вином из устройства.

• Безопасно закрепите все незакрепленные предметы внутри или вне прибора.

• Устройство должно переносить не менее 2 че- ловек.88

Диагностика Если устройство не работает должным образом, обратитесь к приведенной ниже таблице, чтобы найти правильное решение. Если вы все еще не можете решить проблему, обратитесь к поставщику. Проблема Возможная причина Предлагаемое решение Устройство подключено к источнику питания, но оно не запускается.

1. Вилка неправильно подклю-

чена к источнику питания.

1. Проверьте, правильно ли

подключена вилка к источ- нику питания.

2. Сработало реле защиты от

перегрузки или перегорел предохранитель.

2. Свяжитесь с поставщиком.

лишком высокая температура внутри устройства

1. Установленная температура

1. Установите более низкую

2. Дверь была слишком долго

2. Ограничьте открытие двери

3. Не слишком плотное уплот-

3. Убедитесь, что прокладка

обеспечивает правильное закрытие двери. На внутренних стенках устрой- ства накапливается влажность.

1. Дверь была слишком долго

1. Ограничьте открытие двери

Слишком высокая вибрация. 1. Прибор установлен неровно. 1. Проверьте уровень и отре- гулируйте ножки, пока холо- дильник для вина не будет стоять ровно. (Небольшая вибрация при работе нор-

Дверца не закрывается. 1. Холодильник для вина стоит

1. Проверьте уровень и отре-

гулируйте ножки, пока холо- дильник для вина не будет стоять ровно.

2. Дверца была перевернута и

установлена неправильно.

2. Свяжитесь с поставщиком.

3. Полки не на месте. 3. Проверьте полки и установи-

те их в правильное положе- ние.89

Отображаемые коды ошибок Коды ошибок, отобра- жаемые на дисплее (B/D) Индикация Возможная причина Предлагаемое реше

Отображается надпись E1 или E2 Неисправность датчика температуры верхней зоны

1. Датчик температуры верх-

ней зоны подключен не-

2. Дефект датчика темпера

туры верхней зоны. Свяжитесь с постав-

Отображается надпись E3 или E4 Неисправность датчика размораживания

1. Датчик размораживания

подключен неправильно. Подключите датчик

2. Дефект датчика размора

Отображается надпись E7 или E8 Неисправность датчика температуры нижней зоны

1. Датчик температуры ниж

ней зоны подключен не-

2. Поломка датчика темпе

ратуры нижней зоны. Свяжитесь с постав-

Отображается надпись HH и звучит гудок Сигнал тревоги о превы

шении температуры (тем- пература в шкафу для вина превышает 78,8°F/26°C)

1. Утечка газа. Свяжитесь с постав-

2. Капиллярная медная

трубка на фильтре за ком- прессором забита.

3. Вентилятор испарителя

неисправен. Мигает надпись LL и звучит гудок, компрес

сор остановил работу. Сигнал тревоги о низкой температуре (температура в шкафу для вина ниже 32°F/0°C)

1. Вентилятор обогревателя

1. Отключите питание

и снова подключите его через 5 мин.

2. Свяжитесь с постав-

2. Панель управления рабо-

3. Дефект обогревателя.90

Технические характеристики № продукта 237588 237557 237564 237595 Рабочее напряжение и частота 220-240В~ 50 / 60 Гц Потребляемая мощность 90Вт 110Вт 130Вт 150Вт Номинальный ток 0,5 A 0,6 A 0,7 A 0,9 A Диапазон температуры 5°C до 22°C Степень защиты I Класс Мощность света 1,5 Вт Уровень шума < 50 дБ (A) Хладагент / количество вводи

мого агента R600a / 30г R600a / 35г R600a / 50г R600a / 52г Энергетический класс G Легковоспламеняющийся пе

нообразователь Циклопентан Климатический класс N-ST (16°C до 38°C) Количество температурных зон 2 Ёмкость 133л 232л 387л 447л Емкость - количество храня

щихся бутылок 46 бутылки 72 бутылки 135 бутылки 160 бутылки Количество полок 5 9 13 15 Вес нетто (прим.) 49 кг 67 кг 93 кг 103 кг

595 x 588 x (выс.)820мм 595 x 605 x (выс.)1225мм 595 x 685 x (выс.)1625мм 595 x 685 x (выс.)1795мм Замечания: Технические характеристики могут быть изменены без предварительного уведомления.91

Электрическая схема 237588, 237557

тель PTC Обогреватель PTC с венти

тель PTC Обогреватель PTC с венти

Любая недоделка или поломка, которая влечет за собой неправильную работу устройства, ко- торая будет выявлена в течение первого года от даты покупки, будет устранена бесплатно, или же все устройство будет заменено новым, если оно эксплуатировалось и обслуживалось согласно инструкции по обслуживанию и не использова- лось неправильно, или в разрез с назначением. Данное положение ни коей мере не нарушает иных прав потребителя, изложенных в законо- дательстве. В случае заявления устройства в ре- монт или на замену в рамках гарантии, следует указать место и дату покупки устройства и прило- жить счет, или чековую квитанцию. Согласно нашей политике совершенствования наших продуктов оставляем за собой право на ввод изменений в конструкцию, упаковку и в тех- нические параметры, указываемые в техниче- ской документации без предупреждения. Утилизация и защита окружающей среды В случае вывода оборудования из эксплуатации, продукт нельзя утилизировать вместе с другими бытовыми отходами. Пользователь несет ответ- ственность за передачу оборудования в соот- ветствующий пункт приёма техники бывшей в употреблении. Несоблюдение вышеуказанного положения может привести к наложению штра- фов в соответствии с действующими правилами в отношении утилизации отходов. Селективный сбор и утилизация использованного оборудо- вания способствуют сохранению природных ресурсов и обеспечивают рециркуляцию таким образом, который не вреден для здоровья и окружающей среды. Для получения дополнительной информации о том, где можно отдать использованное обору- дование для утилизации, обратитесь в местную компанию по сбору отходов. Производитель и импортер не несут ответственности за рецирку- ляцию и переработку отходов экологически без- опасным способом, как непосредственно, так и в рамках государственной системы.93
