РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bot L10 Pro DREAME

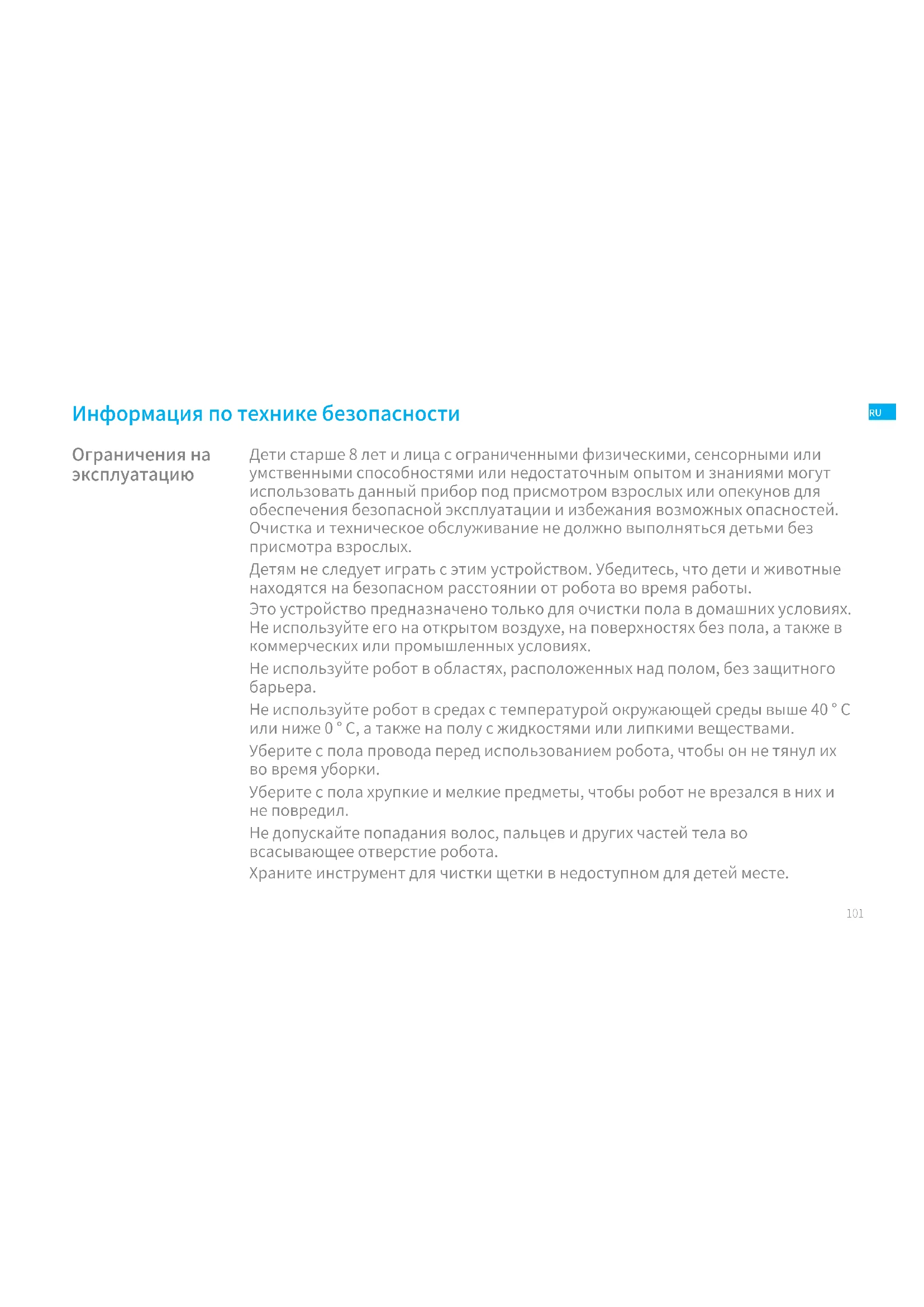

Ограничения на эксплуатацию Информация по технике безопасности Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностми или недостаточным опытом и знаними могут использовать данный прибор под присмотром взрослых или опекунов дл обеспечени безопасной эксплуатации и избежани возможных опасностей. Очистка и техническое обслуживание не должно выполнтьс детьми без присмотра взрослых. Детм не следует играть с этим устройством. Убедитесь, что дети и животные находтс на безопасном расстонии от робота во врем работы. Это устройство предназначено только дл очистки пола в домашних услових. Не используйте его на открытом воздухе, на поверхностх без пола, а также в коммерческих или промышленных услових. Не используйте робот в областх, расположенных над полом, без защитного

Не используйте робот в средах с температурой окружающей среды выше 40 ° C или ниже 0 ° C, а также на полу с жидкостми или липкими веществами. Уберите с пола провода перед использованием робота, чтобы он не тнул их во врем уборки. Уберите с пола хрупкие и мелкие предметы, чтобы робот не врезалс в них и не повредил. Не допускайте попадани волос, пальцев и других частей тела во всасывающее отверстие робота. Храните инструмент дл чистки щетки в недоступном дл детей месте.102 103

Ограничения на эксплуатацию Информация по технике безопасности Аккумулятор и

Информация по технике безопасности Не размещайте на роботе детей, животных и какие-либо предметы, независимо от того остановлен он или движетс. Не используйте робот дл уборки любых горщих веществ. Не используйте робот дл уборки твердых и острых предметов. Перед очисткой и техническим обслуживанием убедитесь, что робот выключен и док-станци дл зардки отсоединена от источника питани. Не очищайте части устройства с помощью влажной ткани или жидкостей. Используйте это устройство согласно руководству пользовател. Пользователи несут ответственность за убытки и ущерб, возникшие из-за несоблюдени инструкций. Не используйте сторонний аккумултор, зардное устройство или док- станцию дл зардки. Используйте только с блоком питани RCS0. Не разбирайте, не ремонтируйте и не модифицируйте аккумултор или док- станцию дл зардки самостотельно. Не размещайте док-станцию дл зардки рдом с источником тепла. Не вытирайте и не очищайте зардные контакты влажной тканью или влажными руками. Не утилизируйте старые аккумулторы ненадлежащим образом. Ненужные аккумулторы следует сдавать в соответствующие пункты переработки. Если шнур питани поврежден или сломан, немедленно прекратите его использование и обратитесь в службу послепродажного обслуживани. Перед транспортировкой убедитесь, что робот выключен, и по возможности храните его в оригинальной упаковке. Если робот не будет использоватьс в течение длительного периода, полностью зардите его, отключите и храните в сухом прохладном месте. Во избежание чрезмерной разрдки аккумултора заржайте робот не реже одного раза в 3 месца. Это устройство оснащено аккумулторным блоком, который должны заменть только квалифицированные технические специалисты или специалисты отдела послепродажного обслуживани.

• Не транспортируйте робот-пылесос при температуре выше 50 ° C или ниже –20 ° C.104 105

Описание изделия Примечание. Все иллюстрации в данном руководстве приведены исключительно для справки. По внешним параметрам изделия ориентируйтесь на его фактический вид. Зардна док-станци

Бокова щетка Чистщий инструмент Шнур питани

Информация по технике безопасности

• В течение короткого периода, например одного месца, пылесос рекомендуетс хранить при температуре от –20 до 50 ° C и относительной влажности 60 % ± 5 %. В течение длительного времени храните пылесос при температуре окружающей среды от 0° C до 25 ° C.

• Утилизируйте пылесос надлежащим образом. Когда его срок службы подойдет к концу, утилизируйте пылесос в соответствии с местными законами и правилами страны или региона, в котором он используетс. Дату производства см. на этикетке со штрих-кодом. Настоящим компания Dreame Trading（Tianjin）Co., Ltd. заявляет, что тип радиооборудования RLS5L соответствует требованиям Директивы 2014/53/EU. Полный текст декларации о соответствии нормативным требованиям ЕС доступен по следующему адресу:www.dreame-technology.com106 107

Описание изделия Кнопка локальной уборки Кнопка питания/уборки Индикатор состояния Кнопка док-станции

• Чтобы включить/выключить питание, нажмите кнопку и удерживайте в течение 3 секунд

• После включени робота нажмите кнопку, чтобы начать

• Нажмите кнопку, чтобы включить режим локальной уборки

• Белый (постонный): идет уборка/уборка завершена

• Оранжевый (мигающий): сбой

• Нажмите кнопку, чтобы вернуть робот на зардную док-

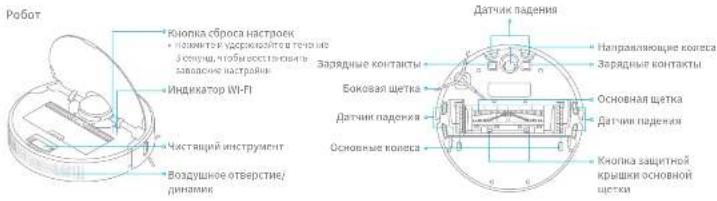

Датчики робота Описание изделия Кнопка сброса настроек Индикатор Wi-Fi Чистящий инструмент Воздушное отверстие/

Лазерный датчик LDS Противоударный буфер High Precision 3D Датчик края Датчик падения Датчик падения Датчик падения Основные колеса Основная щетка Зарядные контакты Кнопка защитной крышки основной

Направляющие колеса Боковая щетка Зарядные контакты （3D-датчик препятствий）

• Нажмите и удерживайте в течение 3 секунд, чтобы восстановить заводские настройки108 109

Контейнер для пыли Модуль швабры Зарядная док-станция Описание изделия Водозаборное отверстие Водяной бак

Крышка контейнера для пыли Кнопка выпуска контейнера для пыли Сигнальная зона Зарядные пластины Порт питания Кнопка выпуска водяного бака Домашняя уборка Дл повышени эффективности уборки уберите с пола все посторонние предметы, например провода (в том числе зардный провод док-станции), полотенца, тапки и детские игрушки. Откройте дверь помещени, в котором будет проводитьс уборка, и расставьте мебель на правильныe места, чтобы освободить больше пространства дл уборки. Не становитесь перед роботом, в дверном проеме и в узком проходе, чтобы робот мог корректно распознать зону предстощей уборки. Перед уборкой установите физические барьеры у основани лестницы и рдом с диваном, чтобы обеспечить безопасность и бесперебойность работы пылесоса.110 111

1. Снимите защитную пленку 3. Установите зарядную док-станцию на ровную

поверхность у стены и подключите питание

2. Установите боковую щетку

4. Установите робот на зарядную станцию для

подзарядки. Робот автоматически включится и начнет

Подготовка к уборке Примечание.Примечание. Индикатор уровн зарда аккумултора• Перед первым использованием рекомендуется полностью зарядить аккумулятор.• Во время зарядки не рекомендуется устанавливать модуль для влажной уборки, чтобы влажная швабра не повредила поверхность пола. Примечание. Когда боковая щетка будет установлена на правильное место, раздастся щелчок. > 1,5 m> 0,5 m> 0,5 m• Убедитесь, что на расстоянии 0,5 метра от боковых сторон и 1,5 метра спереди док-станции отсутствуют посторонние предметы.• Убедитесь, что робот и зарядная док-станция находятся в зоне действия Wi-Fi, чтобы эффективно управлять роботом через мобильное приложение.• Не размещайте зарядную док-станцию в местах, подверженных воздействию прямых солнечных лучей, или в зонах, отгороженных посторонними предметами, так как это может помешать роботу вернуться на зарядную док-станцию.• Белый: уровень зарда аккумултора выше 15 %.• Оранжевый: уровень зарда аккумултора ниже или равен 15 %.

2. Добавление устройства

Данное изделие поддерживается приложением Mi Home/Xiaomi Home*. Управляйте своим устройством и взаимодействуйте с другими домашними устройствами в этом приложении. Подключение к приложению Mi Home/Xiaomi Home

1. Загрузка приложения Mi Home/Xiaomi Home

Найдите и скачайте приложение Mi Home/Xiaomi Home через поисковый запро в магазине мобильных приложений или отсканировав QR-код

Откройте верхнюю крышку, чтобы появился индикатор Wi-Fi. Одновременно с этим нажмите и удерживайте кнопки " " и " ", пока не услышите голосовую подсказку "Ожидание настройки сети". Как только индикатор Wi-Fi начнет медленно мигать, робот перейдет врежим подключения к сети. Откройте приложение Mi Home/Xiaomi Home, нажмите " " в верхнем правом углу и войдите на страницу добавления устройства. Затем нажмите " " в вехнем правом углу и отсканируйте QR-код, чтобы добавить устройство “Dreame Bot L10 Pro”. Следуйте подсказкам для завершения подключения.

• Функция беспроводной сети поддерживает только Wi-Fi с частотой 2.4ГГц.• Версия приложения Mi Home/Xiaomi Home могла обновиться, поэтому фактический процесс настройки может отличаться от описанного выше. Следуйте инструкциям для текущей версии приложения Mi Home/Xiaomi Home. Примечание. Если ваш телефон не может подключиться к роботу, сбросьте настройки Wi-Fi и добавьте устройство повторно. Индикатор Wi-Fi Примечание.
• Мигание (медленное): ожидает подключения.

• Мигание (быстрое): выполняется подключение.

• Световой индикатор (постоянный): Wi-Fi подключен.112 113

9. Функция уборки шваброй

Руководство по эксплуатации Для достижения лучшего результата уборки рекомендуется начать использовать режим швабры после 3 применений робота.

1) Намочите губку швабры и отожмите излишки воды. Вставьте губку

доупора в паз водяного бака, пока она не будет надежно закреплена.

2) Откройте крышку водяного бака, наполните бак чистой водой и плотно

4) Надавите на два боковых зажима внутрь и толкните водяной бак назад,

чтобы извлечь его. Примечание. Не используйте чистящие и дезинфицирующие средства. Примечание. Снимите модуль швабры, если робот находится на подзарядке или не используется, вылейте оставшуюся в баке воду и очистите губку швабры, чтобы предотвратить появление плесени и неприятного запаха.

3) Вставьте водяной бак ровно в задней части робота, пока не услышите

щелчок. Начните уборку нажатием кнопки или через приложение Mi Home/Xiaomi Home.

• Не рекомендуется использовать функцию уборки шваброй на коврах.• По мере необходимости регулируйте подачу воды к швабре с помощью мобильного приложения.Примечание. Регулярный уход Очистка контейнера для пыли и фльтра

1. Откройте верхнюю крышку робота-пылесоса и надавите на зажимы

контейнера для пыли, чтобы извлечь его.

2. Откройте крышку контейнера для пыли так, как показано на стрелке, и

освободите содержимое контейнера.

3. Снимите фильтр, постучите по корпусу фильтра, чтобы удалить как

4. Промойте контейнер для пыли и фильтр водой, а затем установите их

на положенное место, предварительно просушив. Примечание. Не пытайтесь очистить фильтр щеткой или пальцами.• Для очистки фильтра следует использовать только чистую воду. Не применяйте моющие средства.• Используйте фильтр только после полной просушки.Примечание.116 117

Очистка модуля швабры Регулярный уход

1. Нажмите на зажимы в боковой части водяного бака, снимите модуль

швабры и извлеките губку.

3. Промойте водой и высушите губку швабры.

2. Слейте оставшуюся воду из водяного бак. Промойте бак водой и

протрите насухо или оставьте высыхать естественным путем.

4. Если поток воды слабый или вода распределяется неравномерно,

очистите воздушное отверстие в верхней части крышки водяного бака. Примечание. Не подвергайте бак воздействию прямых солнечных лучей.

• После окончания использования извлеките губку из модуля швабры, чтобы грязная вода не вылилась обратно в бак и не засорила отверстие для воды.• Для оптимальной работы робота рекомендуется менять губку швабры каждые 3–6 Примечание. Очистка основного колеса/направляющих колес Регулярный уход Очистка основной щетки Надавите на зажимы с обоих сторон основной щетки внутрь, чтобы снять защиту, и извлеките щетку по направлению вверх. Очистка боковых щеток Снимите боковые щетки. Очистите щетки с помощью чистящего инструмента. Снимите крышки с обоих сторон основной щетки, как показано на рисунке. Удалите спутанные волосы с щетки и подшипников с помощью чистящего инструмента. Примечание. Если на щетке осталось много спутанных волос, не тяните их с силой, чтобы не повредить щетку. Примечание. Поверните оси колес с помощью мелких инструментов.118 119

Очистите лазерный датчик LDS/ датчик кромки Очистка зарядных контактов Очистите датчик High Precision 3D Очистите датчик падения Регулярный уход Примечание. Для очистки внутренней поверхности робота или зарядной док-станции с чувствительными электроэлементами используйте сухое полотенце. Не используйте влажное полотенце, чтобы избежать повреждений из-за воды. Перезапуск робота Если робот перестал реагировать и не выключается, выключите его принудительно, нажав и удерживая кнопку в течение 10 секунд. Затем нажмите и удерживайте кнопку в течение 3 секунд, чтобы включить робот повторно. Аккумулятор В робот встроен высокоэффективный литий-ионный аккумулторный блок. При ежедневном использовании заржайте аккумултор полностью, чтобы поддерживать технические характеристики аккумултора. Если робот не используетс в течение долгого времени, отключите его и уберите на хранение. Во избежание повреждений из-за чрезмерной разрдки робот необходимо подзаржать не реже, чем один раз в три месца. Тип проблемы Робот не включается Робот не заржаетс Робот не возвращается на зарядную док-станцию Посторонние звуки во время

Робот стал хуже убирать или оставляет после себя грязь Робот не подключается к Wi-

Не работает режим "Запланированная уборка" Сбой в работе робота

Низкий уровень заряда аккумулятора. Зарядите робот на зарядной док-станции, а затем повторите попытку. Температура окружающей среды слишком низкая (ниже 0° C) или слишком высокая (выше 40° C). Диапазон рабочей температуры робота: от 0° C до 40° C. Зарядная док-станция не подключена к источнику питания. Убедитесь, что оба конца шнура питания подключены

Слабый контакт. Очистите зарядные пластины док-станции и зарядные контакты робота. Вокруг зарядной док-станции слишком много препятствий. Разместите док-станцию на открытом участке. Очистите сигнальную зону док-станции. Контейнер для пыли заполнен. Очистите его. Фильтр забит. Очистите его. В основную щетку попал посторонний предмет. Уберите его. Сбой подключения к беспроводной сети Wi-Fi. Сбросьте настройки Wi-Fi, загрузите последнюю версию приложения Mi Home/Xiaomi Home, а затем попробуйте подключиться повторно. Функция определения местоположения не открывается. Убедитесь, что в приложении Mi Home/Xiaomi Home включена функция определения местоположения. Слабый сигнал Wi-Fi. Переместите робот в зону с устойчивым сигналом Wi-Fi. Робот не поддерживает Wi-Fi с частотой 5 ГГц. Убедитесь, что ваш робот подключен к Wi-Fi 2.4 ГГц. Неверное имя пользователя или пароль домашнего Wi-Fi. Убедитесь, что имя пользователя и пароль введены

При недостаточном заряде аккумулятора функция уборки по расписанию будет отключена. Своевременно зарядите аккумулятор, чтобы включить эту функцию. В основной и боковой щетках или в одном из основных колес мог застрять посторонний предмет. Остановите робот и удалите весь мусор. Выключите и перезапустите робот. Вопросы и ответы120 121

Тип проблемы Если робот постоянно находится на док-станции, сколько электроэнергии он потребляет? Модуль швабры не подает воду или подает незначительный объем воды Робот не продолжает уборку после

Робот не возвращается на зарядную док-станцию после изменения местоположения

На док-станции робот потребляет очень мало электроэнергии, а постоянная подзарядка позволяет поддерживать технические характеристики аккумулятора. Убедитесь, что в водяном баке есть вода. Очистите губку швабры, если она загрязнилась. Убедитесь, что губка швабры установлена правильно в соответствии с руководством по эксплуатации. Своевременно очищайте воздушное отверстие в в ерхней части крышки водяного бака. После изменения местоположения робот будет заново определять свое положение. После сбоя определения местоположения робот начнет повторно генерировать карту. Если зарядная док-станция расположена слишком далеко, робот не сможет вернуться. Необходимо поместить робот на зарядную док-станцию

Убедитесь, что робот не перешел в режим "Не беспокоить", в котором он не может возобновить уборку. Робот не может продолжить уборку, если его зарядили или вернули на зарядную док-станцию вручную. Вопросы и ответы

RLS5L RCS0 5200 мА/ч(Номинальная мощность аккумулятора) 100–240 В ~ 50/60 Гц 0,5 А 14,4 В 46 Вт Wi-Fi IEEE 802.11b/g/n 2,4 ГГц 19,8 В 1 A Аккумулятор

входна мощность Беспроводное подключение

выходна мощность Номинальное

Основные параметры Робот Зарядная док-станция 2400-2483,5 МГц ＜ 20 дБм Рабочая частота Макс. выходная

Информация об утилизации и переработке отходов электрического и электронного оборудования Все издели, обозначенные символом раздельного сбора отработанного электрического и электронного оборудовани (WEEE, директива 2012/19/EU), следует утилизировать отдельно от несортируемых бытовых отходов. С целью охраны здоровь и защиты окружающей среды такое оборудование необходимо сдавать на переработку в специальные пункты приема электрического и электронного оборудовани, определенные правительством или местными органами власти. Правильна утилизаци и переработка помогут предотвратить возможные негативные последстви дл окружающей среды и здоровь человека. Чтобы узнать, где находтс такие пункты сбора и как они работают, обратитесь в компанию, занимающуюс установкой оборудовани, или в местные органы власти.122 123
