РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STE 100 Quick METABO

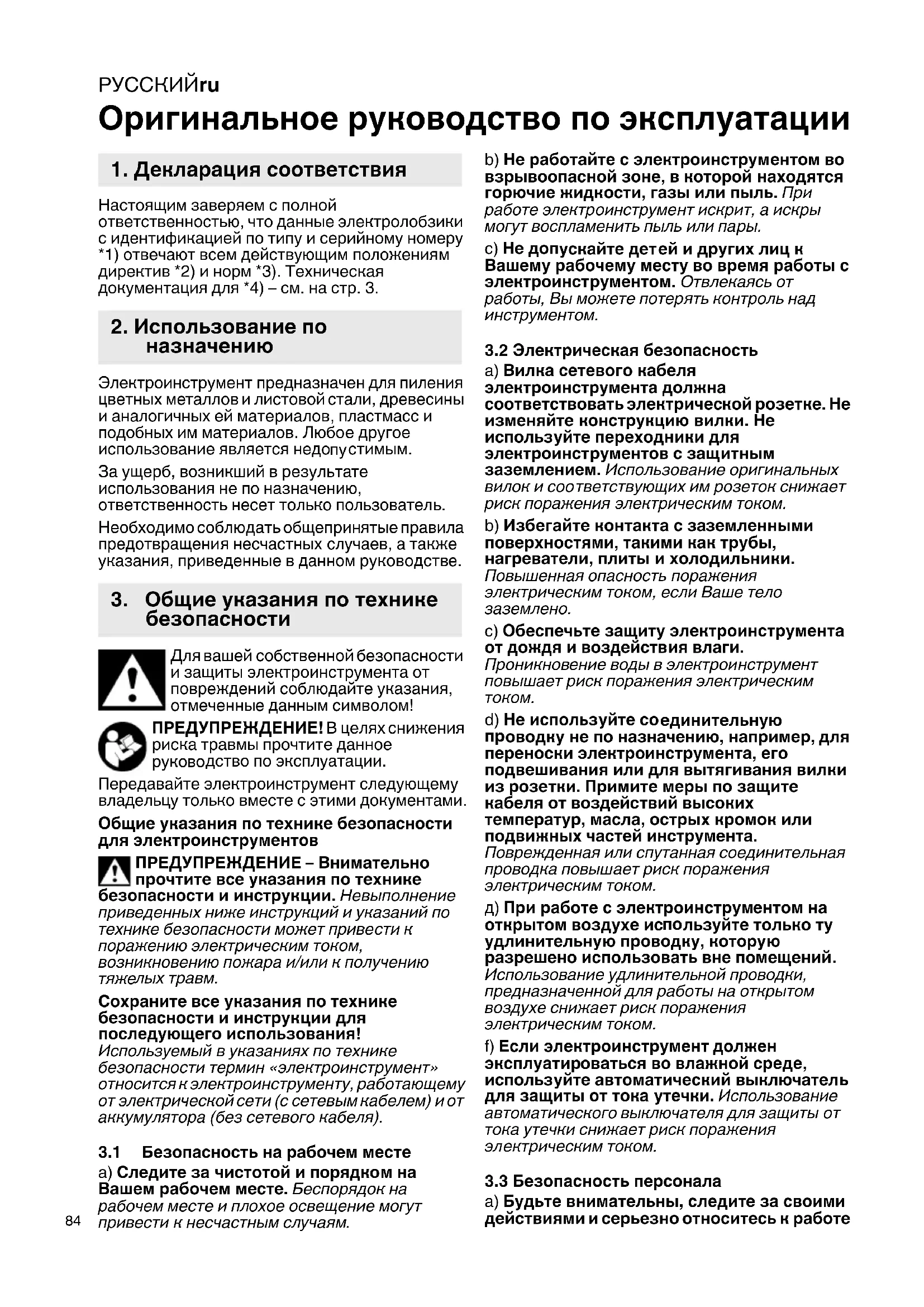

Оригинальное руководство по эксплуатации Настоящим заверяем с полной ответственностью, что данные электролобзики с идентификацией по типу и серийному номеру *1) отвечают всем действующим положениям директив *2) и норм *3). Техническая документация для *4) – см. на стр. 3. Электроинструмент предназначен для пиления цветных металлов и листовой стали, древесины и аналогичных ей материалов, пластмасс и подобных им материалов. Любое другое использование является недо

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь. Необходимо соблюдать общепринятые правила предотвращения несчастных случаев, а также указания, приведенные в данном руководстве. Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным символом! ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска травмы прочтите данное

дство по эксплуатации. Передавайте электроинструмент следующему владельцу только вместе с этими документами. Общие указания по технике безопасности для электроинструментов ПРЕДУПРЕЖДЕНИЕ – Внимательно прочтите все указания по технике безопасности и инструкции. Невыполнение приведенных ниже инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению

Сохраните все указания по технике безопасности и инструкции для последующего использования! Используемый в указаниях по технике безопасности термин «электроинструмент» относится к электроинструменту, работающему от электрической сети (с сетевым кабелем) и от аккумулятора (без сетевого кабеля).

3.1 Безопасность на рабочем месте

(62841) а) Следите за чистотой и порядком на Вашем рабочем месте. Беспорядок на рабочем месте и плохое освещение могут привести к несчастным случаям. b) Не работайте с электроинструментом во взрывоопасной зоне, в которой находятся горючие жидкости, газы или пыль. При работе электроинструмент искрит, а искры могут воспламенить пыль или пары. c) Не доп ускайте дет ей и других лиц к Вашему рабочему месту во время работы с электроинструментом. Отвлекаясь от работы, Вы можете потерять контроль над инструментом.

3.2 Электрическая безопасность

a) Вилка сетевого кабеля электроинструмента должна соответствовать электрической розетке. Не изменяйте конструкцию вилки. Не используйте переходники для электроинструментов с защитным заземлением. Использование оригинальных вилок и соо тветствующих им розеток

риск поражения электрическим током. b) Избегайте контакта с заземленными поверхностями, такими как трубы, нагреватели, плиты и холодильники. Повышенная опасность поражения электрическим током, если Ваше тело

c) Обеспечьте защиту электроинструмента от дождя и воздействия влаги. Проникновение воды в электроинструмент повышает риск поражения электрическим

d) Не используйте со единительную

оводку не по назначению, например, для переноски электроинструмента, его подвешивания или для вытягивания вилки из розетки. Примите меры по защите кабеля от воздействий высоких температур, масла, острых кромок или подвижных частей инструмента. Поврежденная или спутанная соединительная проводка повышает риск поражения электрическим током. д) При работе с электроинструментом на открытом воздухе ис

льзуйте только ту удлинительную проводку, которую разрешено использовать вне помещений. Использование удлинительной проводки, предназначенной для работы на открытом воздухе снижает риск поражения электрическим током. f) Если электроинструмент должен эксплуатироваться во влажной среде, используйте автоматический выключатель для защиты от тока утечки. Использование автоматического выключателя для защиты от тока утечки снижает риск по

3.3 Безопасность персонала

а) Будьте внимательны, следите за своими действиями и серьезно относитесь к работе

1. Декларация соответствия

3. Общие указания по технике

безопасностиРУССКИЙ ru

с электроинструментом. Не пользуйтесь электроинструментом будучи в состоянии усталости, под действием наркотиков, алкоголя или лекарств. Даже секунда невнимательности при работе с электроинструментом может привести к серьезным травмам. b) Пользуйтесь средствами индивидуальной защиты и всегда надевайте защитные очки. Средства индивидуальной защиты, применяемые в зависимости от вида и использования электроинструмента, например, пылезащитный респиратор, об

нескользящей подошвой, защитная каска или средства защиты слуха, снижают риск получения травм. c) Избегайте непреднамеренного включения электроинструмента. Перед подключением электроинструмента к сети электропитания и/или аккумулятору, а также перед переноской убедитесь, что электроинструмент выключен. Не держите палец на выключателе во время переноса инструмента или при подключении электроинструмента к сети э лектропитания, – это может прив ести к несчастным случаям. d) Уберите регулировочные инструменты и гаечные ключи перед включением электроинструмента. Инструмент или гаечный ключ, находящийся во вращающейся части электроинструмента, может привести к

e) Следите за правильной постановкой корпуса при работе с электроинструментом. Примите устойчивое положение и обеспечьте надежный захват электроинструмента для сохранения равновесия в люб

й рабочей ситуации. Это позволит лучше контролировать электроинструмент в непредвиденных

f) Используйте подходящую одежду. Не пользуйтесь просторной одеждой или украшениями. Держите волосы и одежду на безопасном расстоянии от подвижных деталей. Свободная одежда, украшения или длинные волосы могут быть захвачены ими. g) Если возможно подсоединение устройств для удаления и сб ора пыли, их сл

присоединить и правильно использовать. Использование данных устройств может снизить уровень опасности, причиняемой

h) Не успокаивайте себя ложным чувством безопасности от основательного знания инструмента в силу его многократного использования и не устраняйтесь от соблюдения правил безопасности при работе с электроинструментом. Всего несколько секунд невнимательности в работе

ивести к тяжел ым травмам или материальному ущербу.

3.4 Использование электроинструмента и

обращение с ним а) Не допускайте перегрузки электроинструмента. Используйте для выполняемой Вами работы предназначенный для нее электроинструмент. Соблюдение этого правила обеспечит более высокое качество и безопасность работы в указанном диапазоне

b) Не пользуйтесь электроинструментом с неисправным выключателем. Электроинструмент, включение или

ение которого затруднено, опасен и подлежит ремонту. в) Перед регулировкой электроинструмента, заменой оснастки или перерывом в работе, выньте вилку из розетки и/или съемный аккумулятор из электроинструмента. Эта мера предотвращает случайное включение электроинструмента. d) Неиспользуемые электроинструменты храните в не доступном для детей месте. Не позволяйте использовать электроинструмент лицам, не ум

ращаться с ним или не ознакомленным с настоящей инструкцией. В руках неопытного персонала электроинструменты представляют

e) Тщательно следите за состоянием вашего электроинструмента и оснастки. Проверяйте безупречную работу подвижных частей, легкость их хода, целостность всех частей или отсутствие повреждений, которые могли бы вызвать нарушение правильности работы электроинструмента. Сдавайте поврежденные части эл ектроинструмента в

монт до его использования. Причиной большого числа несчастных случаев является несоблюдение правил технического обслуживания электроинструментов. f) Следите за тем, чтобы режущие инструменты были острыми и чистыми. Тщательный уход за режущими инструментами и своевременная заточка режущих кромок позволяет снизить риск застревания и потери контроля во время работы. g) Используйте электроинструмент, оснастку, съе

ные инструменты и т. д. в соответствии с приведенными инструкциями. Учитывайте при этом рабочие условия и характер выполняемой работы. Использование электроинструментов не по назначению может привести к возникновению опасных ситуаций. h) Рукоятки и контактные поверхности должны быть сухими и чистыми, не допускайте их загрязнения маслом или консистентной смазкой. Скользкие руч

контактные поверхности препятствуют безопасному управлению электроинструментом и контролю за ним в непредвиденных ситуациях.РУССКИЙru

a) Поручайте ремонт Вашего электроинструмента только квалифицированным специалистам. Для ремонта должны использоваться только оригинальные запасные части. Это обеспечит сохранение эксплуатационной надежности электроинструмента. При выполнении работ вблизи скрытой электропроводки или соединительного кабеля самого электроинструмента держите инструмент только за изолированные поверхности. Контакт с находящимися под напряжением проводами может также передавать напряжение на

ллические части прибора и спровоцировать удар электрическим током. Установите и надёжно зафиксируйте заготовку с помощью струбцин или иным образом на устойчивом основании. Устойчивость заготовки при её удерживании только рукой или корпусом тела не гарантирована, что может привести к потере контроля в ходе работы. Убедитесь в том, что в месте выполнения работ

одят линии электро-, водо- и газоснабжения (например, с помощью металлоискателя). Не пытайтесь резать слишком маленькие

При пилении направляющая панель должна плотно прилегать к заготовке. При перерыве в работе отключите электроинструмент и подержите его в руке до полной остановки пильного полотна. Никогда не пытайтесь вынимать пильное полотно из

водить электролобзик назад, пока пильное полотно вибрирует – в противном случае возможна отдача. Не включайте и не выключайте электроинструмент, пока пильное полотно контактирует с заготовкой. Перед началом пиления дождитесь, пока пильное полотно достигнет рабочей частоты ходов. При повторном запуске пилы, которая находится в заготовке, отцентрируйте пильное полотно в пропиле и пров ерьте, нет ли

ия зубьев в заготовке. При защемлении пильного полотна при повторном запуске электролобзика полотно может стать причиной отдачи. Не приближайте руки к зоне пиления и не прикасайтесь к работающему пильному полотну. Не держите заготовку снизу. Удаляйте опилки и другой мусор только после полной остановки инструмента. Перед проведением каких-либ

переоснащения, технического обслуживания или очистки извлекайте сетевую вилку из

Опасность травмы острым пильным полотном. После работы пильное полотно может быть очень горячим. Используйте защитные

Снижение пылевой нагрузки: Частицы, образующиеся при работе данного инструмента, могут содержать вещества, которые способствуют развитию рака, появлению аллергических реакций, заболеваний дыхательных путей, возникновению пат

огий, вызванных тератогенными факторами, или других заболеваний репродуктивной системы. Несколько примеров подобных веществ: свинец (в содержащем свинец ЛКП), минеральная пыль (из строительного кирпича, бетона и т. п.), добавки для обработки древесины (соль хромовой кислоты, средства защиты древесины), некоторые виды древесины (например, пыль от дуба или бука), металлы, асбест. Степень риска завис ит от продо лжительности воздействия этих веществ на пользователя или находящихся вблизи людей. Не допускайте попадания частиц обрабатываемого материала внутрь организма. Для уменьшения вредного воздействия этих веществ: обеспечьте хорошую вентиляцию рабочего места и носите подходящие средства защиты, например, респираторы, которые способны отфильтровывать микроскопические

Соблюдайте директивы, относящиеся к вашим условиям, включая обрабатываемый материал,

онал, варианты применения и место проведения работ (например, положения об охране труда или об утилизации). Обеспечьте удаление образующихся частиц. Не допускайте образования отложений в окружающем пространстве. Используйте только подходящую оснастку. Это позволит сократить количество частиц, неконтролируемо выбрасываемых в окружающую среду. Используйте подходящее вытяжное устройство. Для уменьшения пылевой нагрузки: - не направляйте выбра сываемые из инструмента частицы и отработанный воздух на себя, находящихся рядом людей или на скопления пыли, - используйте вытяжное устройство и/или воздухоочиститель; - хорошо проветривайте рабочее место и содержите его в чистоте с помощью пылесоса. Подметание или продувка только поднимает пыль в воздух. - Обрабатывайте пылесосом или стирайте защитную одежду. Не пр

айте одежду воздухом, не выбивайте и не сметайте с нее

4. Особые указания по технике

безопасностиРУССКИЙ ru

См. стр. 2. 1 Зажимной рычаг для крепления пильного

2 Зажимное приспособление для пильного

3 Опорный ролик пильного полотна 4 Пильное полотно * 5 Винт регулировки направляющей панели 6 Направляющая панель 7 Противоскольный вкладыш * 8 Скоба защиты от случайного прикосновения к пильному полотну 9 Защитное стекло 10 Регулятор маятникового хода 11 Выключатель устройства выдува опилок 12 Переключатель 13 Рукоятка 14 Вытяжной патрубок * 15 Колесико для ус тановки час

16 Шестигранный ключ 17 Отделение для ключей 18 Цоколь с указанием установленного угла

• в зависимости от комплектации / не входит в комплект поставки Перед вводом в эксплуатацию проверьте, совпадают ли указанные на заводской табличке значения напряжения и частоты сети с параметрами электросети. Перед инструментом всегда подключайте устройство защитного отключения (УЗО) с

с. током отключения 30 мА. Не запускайте инструмент без пильного

Перед проведением каких-либо настроек, переоснащения, технического обслуживания или очистки извлекайте сетевую вилку из розетки.

6.1 Установка противоскольного

Опасность травмы острым пильным полотном. Перед установкой противоскольного вкладыша (7) удалите пильное полотно. Поверните электроинструмент так, чтобы направляющая панель была направлена вверх

Вставьте противоскольный вкладыш спереди, при этом следует принять во внимание 2 следующих пункта:

• Ровная сторона вкладыша должна быть обращена наверх.

• Шлиц должен быть направлен назад (в направлении сетевого кабеля). При работе с установленной защитной панелью вставьте противоскольный вкладыш в защитную панель (см. главу "Принадлежности" 10.).

6.2 Установка пильного полотна

Опасность травмы острым пи

лотном. После работы пильное полотно может быть очень горячим. Используйте защитные перчатки. Используйте только пильные полотна, предназначенные для обработки данного

- Поверните зажимной рычаг (1) до упора вперед и удерживайте его в таком положении. - Вставьте пильное полотно (4) до упора. При этом убедитесь в том, что полотно установлено зубьями вперед и правил

сположено в пазу опорного ролика пильного полотна (3). - Отпустите зажимной рычаг (1). (Он автоматически повернется в исходное положение. После этого пильное полотно будет надежно зафиксировано).

6.3 Извлечение пильного полотна

Внимание: при извлечении пильного полотна не направляйте электролобзик на

- Зажимной рычаг (1) поверните вперед до упора, в результате чего пильное полотно

6.4 Пиление с устройством пылеудаления

- Установите вытяжной патрубок (14). Подключите подходящее всасывающее устройство. - Для обеспечения оптимальной производительности пылеудаления сдвиньте защитное стекло (9) вниз. - Отключите устройство выдува опилок (см. главу 7.1).

6.5 Пиление без устройства

пылеудаления - Работайте с защитным стеклом (9), сдвинутым вверх.

6.6 Криволинейные пропилы

Защитное стекло (9) сдвиньте вверх, противоскольный вкладыш (7) удалите. Использовать эти де

криволинейных пропилов запрещается. - Ослабьте винт (5). - Направляющую панель (6) немного сдвиньте вперед и поверните. - Направляющую панель (6) передвиньте назад в один из пазов для фиксации (угол 45° или 0°). Значение текущего угла можно считать на цоколе (18) направляющей панели. Настройте другой угол с помощью угломера. - Снова затяните винт (5).

6.7 Пиление вблизи стен

тное стекло (9) сдвиньте вверх, снимите противоскольный вкладыш (7) и круговую /

6. Ввод в эксплуатациюРУССКИЙru

параллельную направляющую. Использовать эти детали при пилении вблизи стен запрещается. - Ослабьте винт (5) настолько, чтобы можно было слегка приподнять направляющую панель (6). - Слегка приподнимите направляющую панель (6) и сдвиньте ее до упора назад. - Снова затяните винт (5).

7.1 Устройство выдува опилок

Подключаемое устройство для сдува опилок для обеспечения свободного обзора места

Вкл: нажмите кнопку выкл ючателя (11) на левой стороне инструмента (на правой стороне машины вы увидите символ ). Выкл: нажмите кнопку выключателя (11) на правой стороне инструмена (на левой стороне машины вы увидите символ ).

7.2 Установка маятникового хода

Установите нужный маятниковый ход с помощью рычага (10). Положение «0» = маятниковый ход отключен

Положение «III» = маятниковый ход с максимальной амплитудой Рекомендуемые значения установок см. на ст

Оптимальные значения лучше всего определяются опытным путем.

7.3 Установка максимальной частоты

Установите на колесике (15) максимальную частоту ходов. Это можно сделать также и во время работы инструмента. Рекомендуемые значения установок см. на стр.

Оптимальные значения лучше всего определяются опытным путем.

7.4 Включение/выключение, включение

на длительное время Не допускайте н

преднамеренного запуска: всегда выключайте инструмент, если вилка была извлечена из розетки, или если произошел сбой в подаче электроэнергии. В режиме непрерывной работы инструмент продолжит вращаться, даже если он вырвется из рук. Поэтому всегда крепко держите электроинструмент двумя руками за рукоятки, примите устойчивое положение и сконцентрируйте все внимание на

лючение: Сд виньте переключатель (12) вперед. Для непрерывной работы нажмите переключатель вниз до фиксации. Выключение: нажмите на задний конец сдвижного переключателя (12), а затем

Инструмент следует регулярно очищать. При этом с помощью пылесоса следует очистить вентиляционные щели на корпусе

Регулярно и тщательно очищайте сжатым воздухом зажимное приспособление пильного полотна (2). При необходимости оч истите вентиляционные

верстия, расположенные за опорным роликом пильного полотна (3). Периодически смазывайте опорный ролик пильного полотна (3) каплей масла.

При пилении тонких и мягких материалов пильное полотно можно врезать в заготовку без предварительного сверления отверстия. Используйте только короткие пильные полотна. Только при настройке угла 0°. См. рисунок на стр. 2. Установите рычаг регулировки (10) в по ложение «0»

ятниковый ход выключен). Установите электролобзик передней кромкой направляющей панели (6) на заготовку. Надежно удерживая электролобзик, плавно смещайте его вниз. После прорезания можно включить режим маятникового движения. При пилении более толстых заготовок сначала следует просверлить отверстие, в которое затем можно вставить пильное полотно. Используйте только оригинальную оснастку компании Metabo. Используйте только те принадл

вечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации. Надежно фиксируйте оснастку. Если прибор эксплуатируется в держателе: надежно закрепите прибор. Потеря контроля может привести к травмированию. См. стр. 4. A Круговая и параллельная направляющая B Защитная панель (предохраняет чувствительные поверхности заготовки от

8. Очистка, техническое

9. Советы и рекомендации

10. ПринадлежностиРУССКИЙ ru

10.1 Установка круговой и параллельной

направляющей Для выпиливания окружностей от Ø 100 мм до Ø 360 мм и выполнения пропилов параллельно кромке (макс. расстояние от кромки 210 мм). Установка круговой направляющей (см. Рис.I) - Вставьте опору круговой и параллельной направляющей сбоку в направляющую панель (центрирующее острие (c) обращено вниз). - Установите нужный радиус (d). - Затяните винт (b). - Поверните ручку так, что

центрирующее острие (с), находящееся сзади относительно направления распила. Вставьте его в центр круга. Установка параллельной направляющей (см. Рис.II) - Вставьте опору круговой и параллельной направляющей сбоку в направляющую панель (центрирующее острие (c) обращено вверх). - Установите нужную величину отступа от кромки (e). - Затяните винт (b). Для минимизации отклонения пильного полотна от ос

комендуем использовать сверхтвердые пильные полотна: 6.23694, 6.23679, 6.23685 Полный ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге. Ремонт инструментов должен осуществляться только квалифицированными специалистами- электриками! Для ремонта электроинструмента Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com. Списки запасных частей можно скачать с сайта www.metabo.com. Соблюдайте национальные предписания по экологически безопасной утилизации и

тке отслуживших машин, упаковки и принадлежностей. Только для стран ЕС: не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно европейской директиве 2002/96/EС по отходам электрического и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки. Пояснения к данны

веденным на стр.3. Оставляем за собой право на технические

=максимальная толщина материала (древесина)

=максимальная толщина материала (цветные металлы)

=максимальная толщина материала (листовая сталь)

=номинальная потребляемая мощность

=выходная мощность m=масса без сетевого кабеля Результаты измерений получены в соответствии со стандартом EN 60745. Инструмент класса защиты II ~ переменный ток На указанные технические характеристики распространяются допуски (предусмотренные действующими стандартами). Значения эмиссии шума Эти значения позволяют оценивать и сравнивать эмиссию шума различных электроинструментов. В зависимости от условий эксплуатации, состояния электроинструмента или используемой инструментальной оснастки фактическая нагрузка может быть выше или ниже. Для оценки примерного уровня эмиссии учитывайте перерывы в работе и фазы ра

ниженной шумовой нагрузкой. Определите перечень мер, например, организационных мероприятий, по защите пользователя с учетом тех или иных значений эмиссии шума. Общее значение вибрации (векторная сумма трех направлений), расчет согласно EN 60745:

h,CM =значение вибрации (пиление металлических листов)

h,CW =значение вибрации (пиление древесины)

h,... =коэффициент погрешности (вибрация) Типичный амплитудно-взвешенный уровень звукового давления:

=уровень звукового давления

=уровень звуковой мощности

=коэффициент погрешности Во время работы уровень шума может превышать 80 дБ(A). Используйте средства защиты органов

12. Защита окружающей среды

EAC-Text Информация для покупателя: Сертификат соответствия: Сертификат соответствия: № ТС RU C- DE.АИ30.В.01484, срок действия с 24.03.2015 по 23.03.2020 г., выдан органом по сертифи- кации продукции «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Феде- рация, Ивановская обл., г. Иваново, ул. Станко- строителей, д. 1; тел. (4932)23-97-48; факс (4932)23-97-48; E-mail: ivfs@mail.ru; Аттестат аккредитации № РОСС RU.0001.11АИ30

дан Федеральной службой по аккредитации Страна изготовления: Китай Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Завод-изготовитель: "Metabo Powertools (China) Co. Ltd." Bldg. 7, 3585 San Lu Road, Pujiang Industrial Park, Min Hang District, Китай Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, чт о изделие про

ведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май Гарантийный срок: 1 год с даты продажи Срок службы инструмента: 5 лет с даты изго- товленияMetabowerke GmbH Metabo-Allee 1 72622 Nuertingen Germany www.metabo.com 170 27 4500 - 0916 (incl.SHW)
