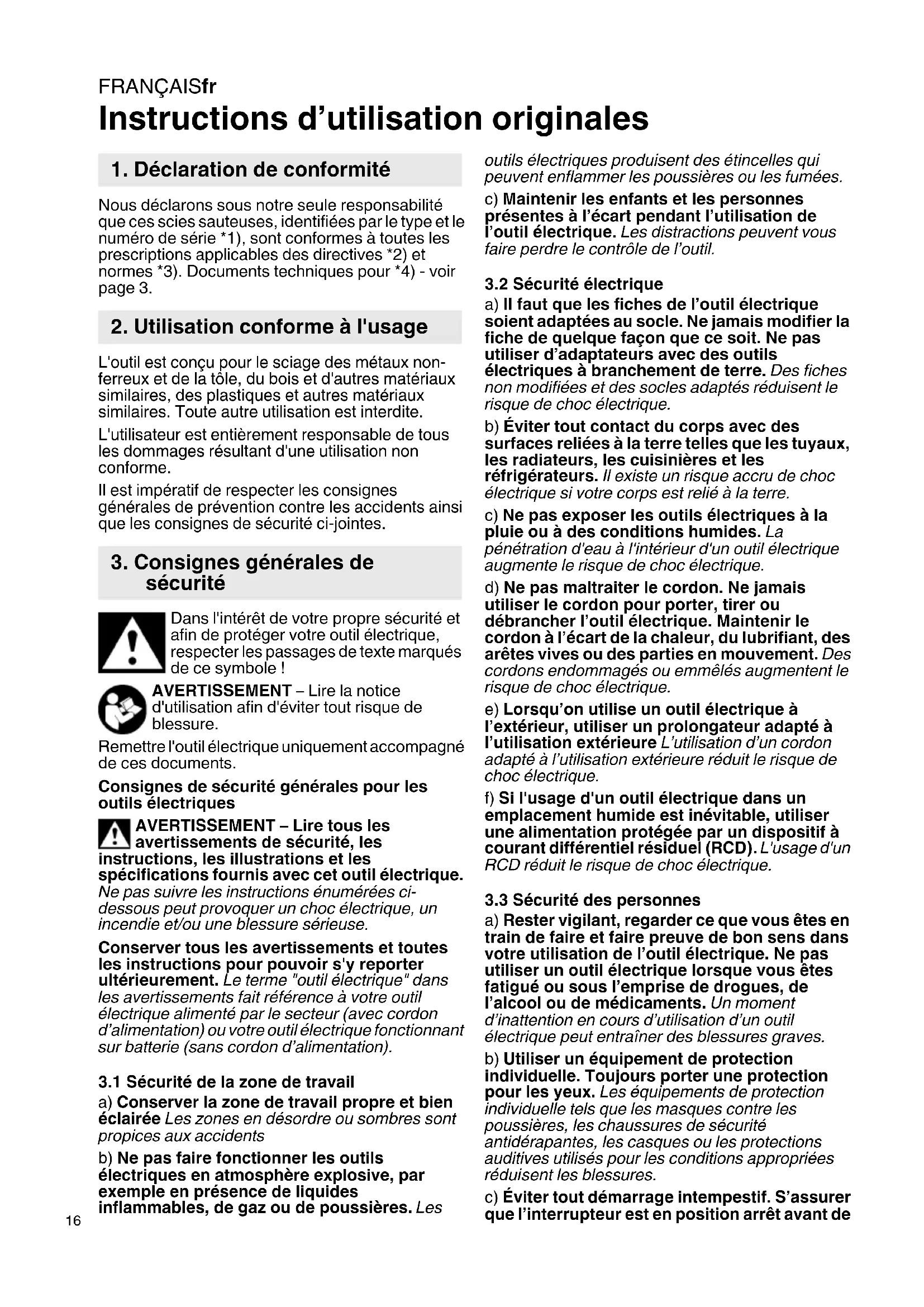

Instructions d’utilisation originales Nous déclarons sous notre seule responsabilité que ces scies sauteuses, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. L'outil est conçu pour le sciage des métaux non- ferreux et de la tôle, du bois et d'autres matériaux similaires, des plastiques et autres matériaux similaires. Toute autre utilisation est interdite. L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes. Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. Remettre l'outil électrique uniquement accompagné de ces documents. Consignes de sécurité générales pour les outils électriques AVERTISSEMENT – Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci- dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d’alimentation).

3.1 Sécurité de la zone de travail

(62841) a) Conserver la zone de travail propre et bien éclairée Les zones en désordre ou sombres sont propices aux accidents b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’outil.

3.2 Sécurité électrique

a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil électrique à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3.3 Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées rédui

ent les blessures. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de

1. Déclaration de conformité

2. Utilisation conforme à l'usage

3. Consignes générales de

brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils électriques dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil électrique en marche. Une clé laissée fixée sur une partie tournante de l’outil électrique peut donner lieu à des blessures. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. h) Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

3.4 Utilisation et entretien de l’outil

électrique a) Ne pas forcer l’outil électrique. Utiliser l’outil électrique adapté à votre application. L’outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d’alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. d) Conserver les outils électriques à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance des outils électriques et des accessoires Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil électrique avant de l’utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctemen

entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l’outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses. h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

a) Faire entretenir l’outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l’outil électrique. Lors de travaux où la machine risque de rencontrer des câbles électriques non apparents ou son propre cordon d'alimentation, tenir l'appareil par les côtés isolés des poignées. Le contact avec un câble électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Fixer et bloquer la pièce à l'aide de serre-joints ou d'un moyen similaire sur un support stable. Si la pièce est tenue uniquement par la main ou contre son corps, celle-ci reste instable, ce qui peut conduire à une perte de contrôle. Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métal). N'essayez pas de découper des pièces de trop petite taille. Lors de l'opération de sciage, la plaque de base doit être fermement appliquée contre la pièce. En cas d'interruption du travail, arrêter la scie et la maintenir à l'arrêt dans le matériau jusqu'à ce que la lame de scie s'immobilise. Ne jamais essayer de sortir la scie de la pièce tant que la lame est en mouvement car un rebond est susceptible de se produire. Ne pas mettre l'outil en marche lorsque la lame est en contact avec la pièce. Attendre que la lame atteigne sa vitesse maximale avant de commencer la coupe. Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler

4. Consignes de sécurité

particulièresFRANÇAISfr

que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame reste bloquée, il peut y avoir un rebond au redémarrage de la scie. Ne jamais introduire les mains dans la zone de sciage et ne pas toucher la lame de scie. Ne pas placer la main sous la pièce à scier. Éliminez uniquement les sciures de bois et autres lorsque la machine est à l'arrêt. Débranchez le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Réduction de la pollution due aux poussières : Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Parmi ces substances on trouve : le plomb (dans les enduits contenant du plomb), la poussière minérale (dans les briques, le béton, etc.), les additifs pour le traitement du bois (chromate, produits de protection du bois), quelques variétés de bois (comme la poussière de chêne et de hêtre), les métaux, l'amiante. Les conséquences de telles expositions dépendent de la durée et de la proximité d'exposition de l'utilisateur. Il est souhaitable que le corps n'absorbe pas ces particules. Afin de réduire la pollution due à ces substances : veiller à une bonne aération du lieu de travail et porter un équipement de protection adapté comme par exemple des masques antipoussière capables de filtrer les particules microscopiques. Respecter les directives applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets). Collecter les particules émises sur le lieu d'émission et éviter les dépôts dans l'environnement. Utiliser des accessoires adaptés. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement. Utiliser un système d'aspiration des poussières adapté. Réduire l’émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d'aspiration et/ou un purificateur d'air, - aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser. Voir page 2. 1 Levier de serrage pour fixer la lame de scie 2Serre-lame 3 Rouleau de support de la lame 4Lame de scie * 5 Vis de réglage de la plaque de base 6 Plaque de base 7 Plaquette anti-éclats * 8 Étrier de protection contre tout contact accidentel avec la lame 9 Capot de protection 10 Levier de réglage du mouvement pendulaire 11 Bouton de commande du souffleur de copeaux 12 Interrupteur coulissant 13 Poignée 14 Tubulure d'aspiration * 15 Molette de réglage de la vitesse 16 Clé à six pans 17 Logement pour clé 18 Embase graduée indiquant l'angle de coupe

• suivant version/non compris dans la fourniture Avant la mise en service, comparer si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant. Montez toujours un interrupteur de protection contre les courants de court-circuit (RCD) avec un courant de déclenchement max. de 30 mA en amont. Ne pas mettre l'outil en marche sans lame. Débranchez le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

6.1 Mise en place de la plaquette anti-éclats

Risque de blessure par la lame de scie très tranchante. Pour insérer la plaquette anti- éclats (7), il faut retirer la lame de la scie. Retourner l'outil, la plaque de base est orientée vers le haut. Insérer la plaquette anti-éclats par l'avant en respectant les 2 points suivants :

• La partie lisse de la plaquette est orientée vers le haut.

• La fente est orientée vers l'arrière (vers le câble d'alimentation). Pour travailler à l'aide d'une plaque de protection apposée (voir chapitre Accessoires 10.), il faut insérer la plaquette anti-éclats dans la plaque de protection.

6.2 Installer la lame de scie

Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection.

Utiliser une lame bien adaptée au matériau à scier. - Tourner le levier de serrage (1) vers l'avant jusqu'à la butée et le maintenir dans cette position. - Insérer la lame de scie (4) jusqu'à la butée. Ce faisant, veiller à ce que les dents de la lame soient orientées vers l'avant et à ce que la lame soit correctement placée dans la rainure du rouleau de support (3). - Relâcher le levier de serrage (1). (Il retourne automatiquement dans sa position d'origine. La lame est maintenant serrée).

6.3 Retirer la lame de la scie

Attention, ne jamais diriger la scie sauteuse vers des personnes pendant le retrait de la lame de la scie. - Tourner le levier tendeur (1) jusqu'à la butée, la lame de la scie sera éjectée par la force de ressort.

6.4 Scier avec un aspirateur

- Insérer la tubulure d'aspiration (14). Brancher un aspirateur adéquat. - Pour une aspiration optimale, pousser le capot de protection (9) vers le bas. - Éteindre le souffleur de copeaux (voir chapitre 7.1).

6.5 Scier sans aspirateur

- Travailler avec le capot de protection (9) poussé vers le haut.

Pousser le capot de protection (9) vers le haut, retirer la plaquette anti-éclats (7). Ces pièces ne peuvent pas être utilisées pour les coupes biaises. - Desserrer la vis (5). - Pousser la plaque de base (6) légèrement vers l'avant et la pivoter. - Pousser ensuite la plaque de base (6) vers l’arrière jusqu’à ce qu’elle s’encliquette dans un cran (angle de 45°, angle de 0°). L'angle réglé est indiqué sur l'embase graduée (18) sur la plaque de base. Changer l'angle à l'aide d'un rapporteur. - Resserrer la vis (5).

6.7 Sciage près du mur

Pousser le capot de protection (9) vers le haut, retirer la plaquette anti-éclats (7) et les guides circulaire et parallèle. Ces pièces ne peuvent pas être utilisées pour les coupes près du mur. - Desserrer la vis (5) jusqu'à ce que la plaque de base (6) se soulève légèrement. - Soulever légèrement la plaque de base (6) et la glisser vers l'arrière jusqu'à la butée. - Resserrer la vis (5).

7.1 Souffleur de copeaux

Souffleur commutable pour dégager la vue sur la coupe. Marche :Appuyer sur le bouton de commande (11) sur le côté gauche de la machine. (Le symbole est visible sur le côté droit de la machine). Arrêt :Appuyer sur le bouton de commande (11) sur le côté droit de la machine. (Le symbole est visible sur le côté gauche de la machine).

7.2 Régler le mouvement pendulaire

Régler le mouvement pendulaire souhaité à l'aide du levier de réglage (10). Position « 0 » = Mouvement pendulaire arrêté

Position « III » = Mouvement pendulaire maximal Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.

7.3 Régler la vitesse maximale

Régler la vitesse maximale sur la molette (15). Ceci est également possible pendant le fonctionnement. Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.

7.4 Marche/arrêt, fonctionnement en continu

Évitez les démarrages intempestifs : éteignez toujours l'outil avant de retirer la fiche de la prise ou en cas de coupure de courant. Lorsque l'outil est en position de fonctionnement en continu, il continuera de tourner s'il vous échappe des mains. Toujours tenir l'outil avec les deux mains au niveau de la poignée, veiller à un bon équilibre et travailler de manière con

entrée. Mise en marche : glisser l'interrupteur coulissant (12) vers l'avant. Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'à ce qu'il s'encliquète. Arrêt :appuyer sur l'arrière de l'interrupteur coulissant (12), puis relâcher. Nettoyer régulièrement l'outil. Aspirer en même temps les trous d'aération du moteur à l'aide d'un aspirateur. Souffler régulièrement et en profondeur le serre- lame (2) à l’air comprimé. Le cas échéant, nettoyer les ouvertures derrière le rouleau de support de la lame (3). De temps en temps, verser une goutte d'huile sur le rouleau de support de la lame (3). Piquer Avec les matériaux fins et souples, il est possible de piquer la lame de la scie sauteuse dans la pièce sans percer de trou au préalable. Utiliser exclusivement des lames de scie courtes. Toujours régler l'angle sur 0°.

9. Trucs et astucesFRANÇAISfr

Voir l'illustration page 2. Régler le levier de réglage (10) sur la position « 0 » (le mouvement pendulaire est désactivé). Placer la scie sauteuse avec le bord avant de la plaque de base (6) sur la pièce. Maintenir fermement la scie en marche et la guider lentement vers le bas. Lorsque la lame est sortie, le mouvement pendulaire peut être activé. Avec les matériaux plus épais, il faut préalablement percer un trou dans lequel introduire la lame de la scie. Utiliser uniquement des accessoires originaux Metabo. Utiliser uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. Monter correctement les accessoires. Si la machine est utilisée dans un support : fixer correctement la machine. En cas de perte de contrôle, il y a un risque de blessures. Voir page 4. A Guide circulaire et parallèle B Plaque de protection (empêche que les surfaces sensibles de la pièce ne soient rayées)

10.1 Installer le guide circulaire et parallèle

Pour scier des cercles ( Ø 100 - 360 mm) et effectuer des coupes parallèles sur un bord (max. 210 mm). Installer le guide circulaire (voir fig. I) - Insérer la tige du guide circulaire et parallèle latéralement dans la plaque de base (la pointe de centrage (c) est orientée vers le bas). - Régler le rayon souhaité (d). - Serrer la vis (b). - Tourner le bouton de manière à ce que la point de centrage arrière (c) soit sortie dans le sens de sciage. Piquer la pointe de centrage au centre du cercle. Installer le guide parallèle (voir fig. II) - Insérer la tige du guide circulaire et parallèle latéralement dans la plaque de base (la pointe de centrage (c) est orientée vers le bas). - Régler la mesure (e) - Serrer la vis (b). Afin de minimiser le gauchissement de la lame de scie, nous recommandons d'utiliser une lame de scie très épaisse : 6.23694, 6.23679, 6.23685 Gamme d'accessoires complète, voir www.metabo.com ou catalogue. Les travaux de réparation sur les outils électriques peuvent uniquement être effectués par un électricien ! Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires. Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques.

=épaisseur de matériau max. dans le bois

=épaisseur de matériau max. dans les métaux non-ferreux

=épaisseur de matériau max. dans la tôle d'acier

=puissance débitée m =poids sans câble d'alimentation Valeurs de mesure calculées selon EN 60745. Machine de classe de protection II ~ courant alternatif Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindres. Définissez des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Valeur totale de vibration (somme vectorielle de trois directions) calculée selon EN 60745 :

h,CM =valeur d'émission vibratoire (sciage de tôle d'acier)

h,CW =valeur d'émission vibratoire (sciage du bois)

h,... =incertitude (vibration) Niveaux sonores types A évalués :

=niveau de pression acoustique

=niveau de puissance acoustique

12. Protection de l'environnement

13. Caractéristiques techniquesFRANÇAIS fr

=incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter des protège-oreilles !NEDERLANDSnl
