MVHN8AH - Тренога MANFROTTO - Бесплатное руководство пользователя

Тип продукта	Видеошаровая головка
Бренд	Manfrotto
Модель	MVHN8AH
Вес с рукояткой управления	2,2 кг
Максимальный противовес	8 кг (при смещении центра тяжести 55 мм)
Крепление к штативу	Резьбовое отверстие 3/8". Адаптер полусферы 75 мм опционально
Быстросъемная платформа	Скользящая с винтом 1/4" и адаптером 3/8", штифт против вращения
Противовес	Непрерывный газовый поршень, регулировка от 0 до 8 кг
Фрикцион панорамирования и наклона	Регулируется кольцами
Уровень (пузырьковый)	С подсветкой и индикатором заряда батареи
Питание уровня	Батарея CR1220-3V
Рукоятка управления	Реверсивная (для правой/левой руки)
Рабочая температура	от -15°C до +50°C
Температура хранения	от -20°C до +60°C
Степень защиты	IP5X
Давление газа	88 бар при 20°C
Основные материалы	Алюминий и композиты
Обслуживание	Очистка мягким моющим средством, смазка PTFE при необходимости
Гарантия	5 лет после регистрации на manfrotto.com/warranty

Часто задаваемые вопросы - MVHN8AH MANFROTTO

Как установить батарею в уровень?

Снимите держатель батареи отверткой, вставьте батарею CR1220-3V соблюдая полярность, затем верните держатель на место.

Как отрегулировать противовес?

Разблокируйте колесико Q, потяните рукоятку N, поворачивайте ее против часовой стрелки до достижения равновесия. Затем зафиксируйте платформу рычагом M.

Как закрепить головку на штативе с чашей 75 мм?

Установите опциональную полусферу Y на головку, поместите ее на чашу штатива и закрутите рукоятку H на резьбовой штифт до полной затяжки.

Как снять камеру с головки?

Держите камеру одной рукой, нажмите кнопку безопасности T и сдвиньте платформу, нажав рычаг M.

Как отрегулировать фрикцион панорамирования?

Поворачивайте кольцо E по часовой стрелке для увеличения трения. Рычаг V блокирует движение.

Как использовать уровень с подсветкой?

Нажмите кнопку B на секунду для подсветки на 10 секунд, или более секунды для 60 секунд. Свет гаснет автоматически.

Какую максимальную нагрузку выдерживает головка?

Головка выдерживает до 8 кг при смещении центра тяжести до 55 мм. При ЦТ 75 мм максимальная нагрузка составляет 6,8 кг.

Как установить рукоятку управления слева?

Ослабьте рычаг D, снимите рукоятку, установите ее с нужной стороны на зубчатую розетку, затем затяните рычаг.

Как чистить и обслуживать головку?

Используйте мягкую ткань с неагрессивным моющим средством. Регулярно удаляйте песок и пыль. При скрипе смажьте шток поршня спреем PTFE.

Что делать, если поршень скрипит?

Смажьте шток поршня спреем PTFE (типа WD40). Если проблема не исчезнет, обратитесь к производителю.

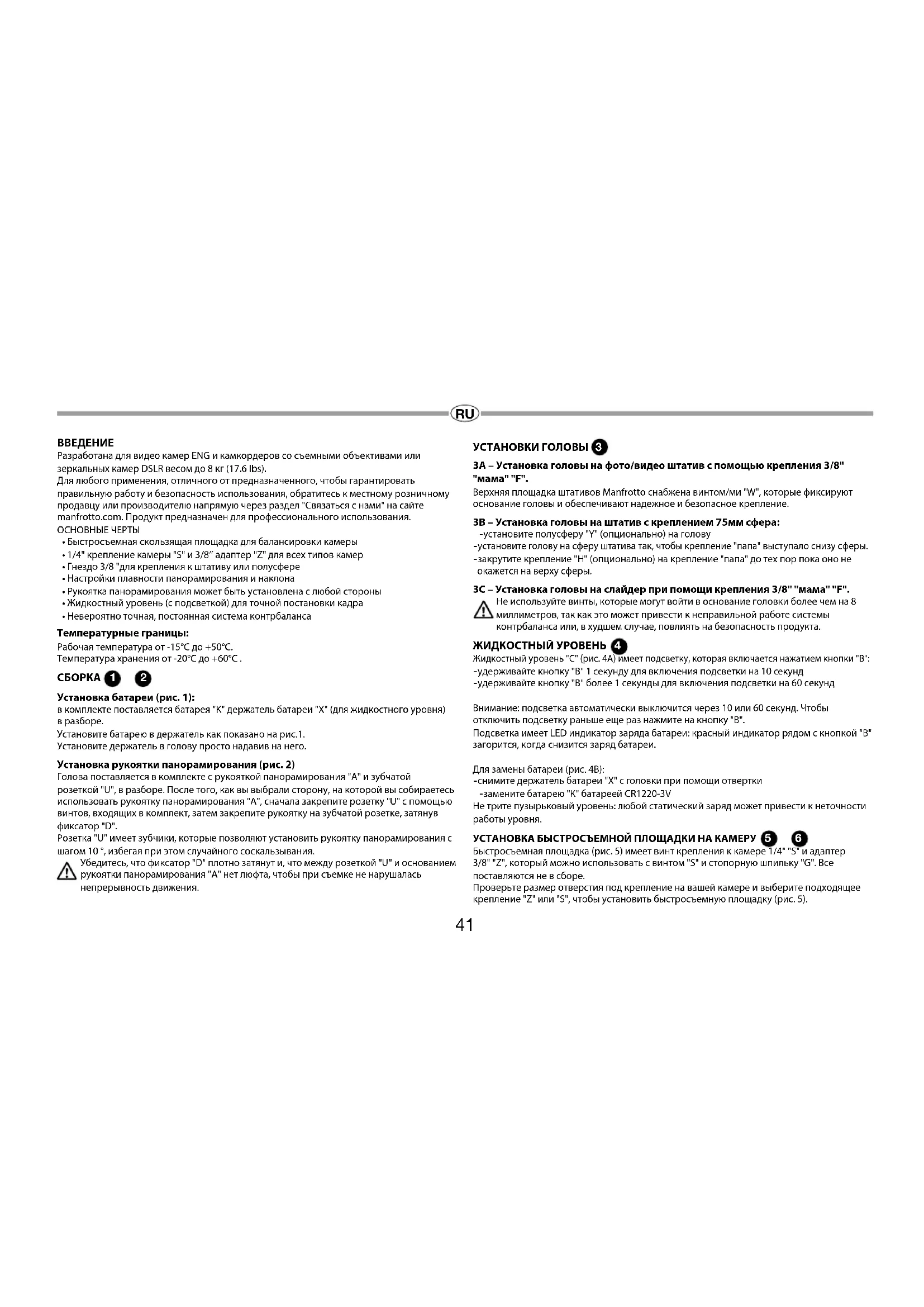

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MVHN8AH MANFROTTO

C.O.\G. Быковая центра Тяжected� Мин Марc.
55 MM	0	8 кг / 17.6 lbs
75 MM 6,8 кr / 15 lbs
100 MM 5,7 кr / 12.6 lbs

MakmambHoe daBneHnre r3a:886ap npn 20^ Batape naDcBETN py3bIpykoBOOYO ypOBHn:CR1220-3V
CTeneHb zauHtbnpoDyKtA:IP5X
Be c pyKoTkn NaohopAmPiobAHn:2,2KR (4.85 Ibs)

Bna2oapum 8ac 3 npuopepehue moapa Manfrotto.

Mb rapaHTnpyem, TTO npOdykun Manfrotto cootBetCTByeT CBOemy npedHa3HaeHHIO n 130ROEHA 13D6pOKaueCTBENHbIX MaTePnAIOB 6e3 npO3BODCTBEHHORo 6paKa. IapAHTNHe paCNPcPTaHReTCA HOBpeXdEHNO, BO3HNKUme NOcne NOKynK B pEzYbTaTE HePAuBnHORo hCNlO3bOAHIN PNOyKTa. CpOni DeCTBnCTAHDPTHOI OrpAHHeHHOJ RAPAHTNOp ONpeJeIOTcN DeCTbYIOUM 3aKOHDoTeNbCTBOM CtpaHb NII pERHOA, rge 6bNa npOboPeTeHa npOdykUn. POxayJIcTA, COxPAHNe TOBAPHbI Kek npOyKTa IIN NoITBePepKeHHN OKNynI IN paba Ha oCyueCTBHeHMe rapaTmHIHOrpoEMoHTA.

Kak npodnltb rapaHTnhbI cpoK

POMMO BbIeONcAHHO CTAndapTHoR rapaHTn DaHHb npOyKt MOxET NOKpbBaTcBcN donOHmTeHbHO raptAHMe, npOeHNHO h cPOK Do 5 Net Co dHn NOKynK. PpOJeHMe O6bHOr RApaTHn He 3atparnaBaET cTHaDPaTHHe rapaHTn HbYe yCNOH. YTo6bBo COnNoB30aBaTcN npEIOXeHMem No npOeHnIO rapaHTnHoro Cpoka, zApERNCpPyTu CBOIO NKyIK Ha caTte www.manfrotto.com/warranty.
